智慧树知到《测量仪表与自动化（山东联盟）》章节测试答案
智慧树知到《测量仪表与自动化（山东联盟）》章节测试答案
第一章单元测试
1、下列仪表，安装在控制室的是（）
A.电/气转换器
B.变送器
C.控制器
D.执行器
正确答案：控制器
2、将加热炉的出口温度控制在185度，这个自动化系统是属于（）
A.自动控制系统
B.自动操纵系统
C.自动检测系统
D.自动联锁保护系统
正确答案：自动控制系统

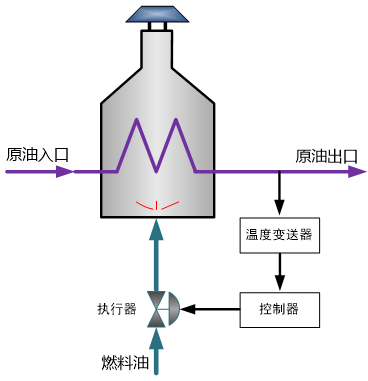

3、在图中加热炉温度控制系统中，被控变量是（）
A.炉出口温度
B.燃料油流量
C.原油出口流量
D.原油入口流量
正确答案：炉出口温度
4、下列哪个不属于控制器完成的功能（）
A.比较
B.判断
C.改变阀门开度
D.计算阀门开度
正确答案：改变阀门开度
5、换热器的开车过程是属于（）
A.自动操纵系统
B.自动联锁保护系统
C.自动控制系统
D.自动检测系统
正确答案：自动操纵系统
第二章单元测试
1、关于仪表结构，下列说法正确的是（）
A.开环结构的仪表精度都很低
B.开环结构的仪表的输出和输入关系与各环节都有关系
C.闭环结构的仪表精度都很高
正确答案：开环结构的仪表的输出和输入关系与各环节都有关系
2、下列属于非接触测量方法的有（）
A.使用天平称量物体重量
B.使用红外测温仪测温
C.使用水银温度计测量温度
D.采用超声波测距
正确答案：使用红外测温仪测温；采用超声波测距
3、若经计算需要选用仪表的qmax=2.2%，则可选择的仪表精度等级为（）
A.2.5
B.0.5
C.1.0
D.1.5
正确答案：0.5；1.0；1.5
4、某个表精密度很高，则下列说法正确的是（）
A.测量值举例真值很近
B.变差很小
C.测量值分散度大
正确答案：变差很小
5、关于灵敏度说法正确的是（）
A.仪表的灵敏度为常数
B.灵敏度就是灵敏限
C.仪表的灵敏度应该越高越好
D.为防止虚假灵敏度，通常要求仪表标尺刻度上的最小分格值不能小于仪表允许的绝对误差值。
正确答案：为防止虚假灵敏度，通常要求仪表标尺刻度上的最小分格值不能小于仪表允许的绝对误差值。
第三章单元测试
1、根据被测压力的最大/最小值求出仪表的上/下限时，若被测压力为稳定压力，则选择（）作为系数乘以被测压力值来计算仪表上限。
A.5/3
B.2
C.3/5
D.3/2
正确答案：3/2
2、电容式压力变送器的工作原理是（）
A.平行板电容器
B.圆筒形电容器
C.都不是
正确答案：平行板电容器
3、若左侧压力P1大于右侧压力P2，则中心感压膜片会发生形变，从而导致（）
A.中心测量（感压）膜片朝左侧形变
B.左侧电容C1； >；右侧电容C2
C.（C1-C2）/（C1+C2）；增加
D.左侧电容间距d1； <；右侧电容间距d2
正确答案：（C1-C2）/（C1+C2）；增加
4、关于两线制变送器下列说法错误的是（）
A.工作时，变送器本身应该被看做是电源
B.变送器的两根接线有正负极性之分
C.变送器的“活零点”4mA可以用于区分断线故障
D.变送器所连接的两根线即是电源线也是信号线
正确答案：工作时，变送器本身应该被看做是电源
5、压力仪表大致可以分为四类，其中一般不用于检测，而作为标准表检定压力仪表是（）
A.电气式压力计
B.活塞式压力计
C.液柱式压力计
D.弹性式压力计
正确答案：活塞式压力计
第四章单元测试
1、测量含有较多悬浮杂质的高粘度密闭容器物位，应采用哪种结构的法兰差压物位计（）
A.单法兰，插入式法兰结构
B.单法兰，平法兰结构
C.双法兰，插入式法兰结构
D.双法兰，平法兰结构
正确答案：双法兰，插入式法兰结构
2、用浮筒物位计测量液位，浮筒长度为2m，当所测液位高度为1.5m时，物位计的输出为（）
A.12mA
B.16mA
C.10mA
D.8mA
正确答案：16mA
3、浮球式物位计若测量过程中若平衡重物脱落，则物位计的输出会（）
A.达到4mA
B.不确定
C.不变
D.达到20mA
正确答案：达到4mA
4、关于恒浮力式物位计，下列说法错误的是（）。
A.属于非接触式测量
B.浮子/浮球的位置跟随液位的变化而变化
C.属于接触式测量
D.浮子/浮球所受的浮力在液位变化时保持不变
正确答案：属于非接触式测量
5、关于玻璃板液位计，下列说法错误的是（）
A.玻璃板液位计无敏感元件，所以属于非接触式测量
B.玻璃板液位计观测效果不好
C.玻璃板液位计是就地指示仪表
D.玻璃板液位计也可以用于测界位
正确答案：玻璃板液位计无敏感元件，所以属于非接触式测量
第五章单元测试
1、下列哪种流量计精度较高，通常可以作为标准计量仪表的是（）
A.孔板流量计
B.腰轮流量计
C.涡轮流量计
D.电磁流量计
正确答案：腰轮流量计；涡轮流量计
2、关于电磁流量计的应用，下列说法错误的是：（）
A.反应速度快，可测脉动流和正/反两向流
B.必须有良好的屏蔽措施，不能安装于强磁场附近
C.电磁流量计可以测量气体流量
D.可测含固体颗粒、悬浮物、液固两相等介质
正确答案：电磁流量计可以测量气体流量
3、下列流量计可做标准流量计的是（）
A.腰轮流量计
B.刮板流量计
C.靶式流量计
D.转子流量计
正确答案：腰轮流量计
4、差压式流量计的工作原理是（）
A.动量矩守恒原理
B.动压原理
C.节流原理
正确答案：节流原理
5、按照测量原理分类，不属于速度式流量计的是（）
A.差压式流量计
B.容积式流量计
C.转子流量计
D.靶式流量计
正确答案：容积式流量计
第六章单元测试
1、下列仪表可以用做远传温度计的是（）
A.双金属温度计
B.热电阻温度计
C.压力式温度计
D.热电偶温度计
正确答案：热电阻温度计；热电偶温度计
2、Pt100中的100表示（）
A.0℃阻值为100Ω
B.表示Pt的含量为100%
C.100℃阻值为100Ω
正确答案：0℃阻值为100Ω
3、下列热电偶，灵敏度最高的是（）
A.K型热电偶
B.E型热电偶
C.B型热电偶
D.S型热电偶
正确答案：E型热电偶
4、关于中间导体定则，下列说法正确的是
A.加入的第三种导体的电子密度要大于热电偶两个热电极的电子密度
B.加入的第三种导体与热电偶两个热电极相连接处的温度必须是相同的
C.加入第三种导体不影响热电偶回路的热电势
正确答案：加入的第三种导体与热电偶两个热电极相连接处的温度必须是相同的
5、关于压力式温度计的说法错误的是（）
A.由温包、毛细管和弹簧管组成
B.使用时必须外接24VDC直流电源供电
C.可在一定距离内显示温度
D.受到环境温度影响大，精度较低
正确答案：使用时必须外接24VDC直流电源供电
第七章单元测试
1、下列控制规律能够消除余差的是（）
A.PI和PID
B.P和PD
C.P和PI
D.PD和PID
正确答案：PI和PID
2、关于数字控制器，下列说法正确的是。
A.控制器只能实现PID控制算法
B.控制器进行手/自动切换时，为保证无扰动切换，应先调整PID参数
C.控制器正反作用的选择应使系统构成负反馈
D.控制器在任何时刻都应设置为自动状态
正确答案：控制器正反作用的选择应使系统构成负反馈
3、DCS控制系统中PID控制算法是由 ；完成
A.操作站
B.控制站
C.通讯网络
D.工程师站
正确答案：控制站
4、具有超前控制作用的控制规律是
A.PD控制
B.P控制
C.PI控制
D.PID控制
正确答案：PD控制；PID控制
5、比例、积分、微分三种计算组合的实际控制规律不可能包括：
A.积分
B.比例积分
C.比例
D.比例积分微分
正确答案：积分
第八章单元测试
1、执行器气开气关的选择原则是（）
A.保证输入增加时输出增加
B.在气源故障或调节器失灵时保证人员和设备的安全
C.保证整个控制系统闭环负反馈
正确答案：在气源故障或调节器失灵时保证人员和设备的安全
2、阀开度变化，流量随之成比例变化的是（）阀
A.等百分比流量特性
B.快开流量特性
C.抛物线流量特性
D.直线流量特性
正确答案：直线流量特性
3、关于调节机构的正反装，下列说法错误的是（）
A.阀芯向下移动，通过的流量增加的为正装
B.推力增加，通过的流量减小的为正装
C.阀芯向上移动，通过的流量增加的为正装
D.推力增加，通过的流量增大的为正装
正确答案：推力增加，通过的流量减小的为正装；阀芯向上移动，通过的流量增加的为正装
4、一个10mm行程的气动薄膜式执行机构，信号压力为60kPa时，推杆位移是（）
A.6mm
B.4mm
C.5mm
正确答案：5mm
5、气动执行器在石油化工场合使用较多的原因是（）
A.使用方便
B.安全防爆
C.尺寸小
D.价格便宜
正确答案：安全防爆
第九章单元测试
1、下列控制规律能够消除余差的是（）
A.PI和PID
B.P和PI
C.PD和PID
D.P和PD
正确答案：PI和PID
2、针对一个系统的控制方案设计，不包含哪个内容。
A.控制器正反作用和PID参数的选择
B.选择被控对象
C.选择测量变送器、执行器、控制器等设备
D.选择被控变量和操作变量
正确答案：选择被控对象
3、是描述控制系统过渡过程准确性的指标之一，一般希望越小越好。
A.余差
B.衰减比
C.超调量
D.调节时间
正确答案：余差
4、下面哪一种过渡过程响应是不稳定的。
A.等幅振荡
B.单调衰减
C.非周期衰减
D.振荡衰减
正确答案：等幅振荡
5、对于控制系统的方框图，下列说法错误的是。
A.方框之间连线的箭头方向表示了信号的流动方向
B.每个方框可以看做是一个有输入、输出的子系统
C.方框图不能表示闭环正反馈系统
D.每个方框代表系统中的一个环节
正确答案：方框图不能表示闭环正反馈系统
