智慧树知到《电工技术（山东联盟）》章节测试答案
智慧树知到《电工技术（山东联盟）》章节测试答案
第一章单元测试
1、电路中有a、b、c三点，已知Uab=3V，Ubc=5V，则Ubc为（）。
A.8V
B.-2V
C.2V
D.不确定
正确答案：8V
2、已知Uab=5V，Ubc=3V，如果以b点为参考点，则a、b、c三点的电位为（）。
A.a点电位为0V，b点电位为-5V，C点电位为-8V。
B.a点电位为5V，b点电位为0V，C点电位为-3V。
C.a点电位为8V，b点电位为3V，C点电位为0V。
D.a点电位为5V，b点电位为0V，C点电位为3V。
正确答案：a点电位为5V，b点电位为0V，C点电位为-3V。
3、
如图所示的元件A吸收的功率和元件B发出的功率分别为（）。
A.-50W，-8W
B.50W，8W
C.50W，-8W
D.-50W，8W
正确答案：-50W，8W
4、当独立电流源的端电压增加时，其输出电流将增加。
A.正确
B.错误
正确答案：错误
5、线性电阻元件R端电压u和所通过的电流i之间服从欧姆定律，即u=Ri。
A.正确
B.错误
正确答案：错误
第二章单元测试
1、对于具有b条支路，n个结点的电路最多可以列出（）个独立的KCL方程数。
A.n-1
B.b-1
C.b-n-1
D.b-n+1
正确答案：n-1
2、对于具有b条支路，n个结点的电路最多可以列出（）个独立的KVL方程数。
A.b-n+1
B.b-2
C.b-n-1
D.n-2
正确答案：b-n+1
3、对于具有3个结点和6条支路的电路而言，共有（）个独立回路。
A.2
B.4
C.3
D.1
正确答案：4
4、叠加定理只适用于直流电路。
A.正确
B.错误
正确答案：错误
5、利用叠加定理可以求得线性电路中的电压、电流和功率。
A.正确
B.错误
正确答案：错误
6、在除源法求戴维宁等效电阻时，应将线性有源一端口内的所有独立电源置零，即将电压源视为开路，将电流源两端视为短路。
A.正确
B.错误
正确答案：错误
7、

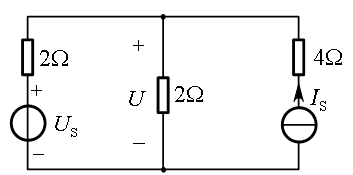

如图所示电路，Is=6A，当Is和Us共同作用时U=14V，则Us应为（）V。
A.8V
B.16V
C.20V
D.12V
正确答案：16V
8、
如图所示电路的开路电压Uoc=（）。
A.－3V
B.－21V
C.21V
D.3V
正确答案：3V
9、用应叠加定理时，以下说法正确的是（）。
A.受控源不能单独作用
B.在各分电路中，置零的电流源用开路代替
C.在各分电路中，置零的独立电压源用短路代替
D.叠加定理适用于任何电路
正确答案：受控源不能单独作用；在各分电路中，置零的电流源用开路代替；在各分电路中，置零的独立电压源用短路代替
10、戴维宁定理指出：一个含有独立源、受控源和电阻的线性一端口，对外电路来说，可以用一个电压源和一个电阻的串联组合进行等效变换。关于戴维宁定理以下正确的是（）。
A.等效电阻等于该一端口全部电源置零后的输入电阻
B.等效电阻等于该一端口全部独立电源置零后的输入电阻
C.等效电压源的电压等于所有独立电压源的电压和
D.等效电压源的电压等于一端口电路的开路电压
正确答案：等效电阻等于该一端口全部独立电源置零后的输入电阻；等效电压源的电压等于一端口电路的开路电压
第三章单元测试
1、若电容端电压和所通过的电流取非关联参考方向，则
。
A.正确
B.错误
正确答案：正确
2、电容和电感元件是（）。
A.耗能元件
B.有“记忆“的元件
C.动态元件
D.无源元件
E.储能元件
正确答案：有“记忆“的元件；动态元件；无源元件；储能元件
3、在一阶动态电路中，时间常数越大，过渡过程所经历的时间越长。
A.正确
B.错误
正确答案：正确
4、一阶RC电路的充电过程可能是（）。
A.不确定
B.全响应
C.零状态响应
D.零输入响应
正确答案：全响应；零状态响应
5、在一阶RL电路中，当R值保持不变，而L值变为原来的两倍时，其时间常数变为原来的（）倍。
A.2
B.1
C.0.5
D.4
正确答案：2
6、已知一阶RL电路中电感电流iL的变化规律表达式为
，下列电流比iL变化更快的是（）。
A.
B.
C.
D.
正确答案：
；
7、换路定则适用于一阶电路中的电阻元件电压电流初始值的求解。
A.正确
B.错误
正确答案：错误
8、一阶电路的时间常数取决于（）。
A.外施激励
B.电路的结构和参数
C.电路的参数
D.电路的结构
正确答案：电路的结构和参数
9、若一阶电路的时间常数为3s，则零输入响应每经过3s后衰减为原来的（）。
A.25%
B.36.8%
C.50%
D.63.2%
正确答案：36.8%
10、
在如图电路所示中，当t＝0时，将开关打开，开关打开前，电路处于稳定状态，则开关打开后（）。
A.uC（0+）=15V
B.τ=0.1s
C.iC（0+）=0.2A
D.uC（∞）=10V
正确答案：uC（0+）=15V；τ=0.1s；uC（∞）=10V
第四章单元测试
1、由于正弦量可用相量表示，故正弦量与相量相等。
A.正确
B.错误
正确答案：错误
2、电压u1=10cos（10t+45°）V和u2=2sin（10t+45°）V之间的相位差为90°。
A.正确
B.错误
正确答案：正确
3、在电容元件的正弦交流电路中，若电压的有效值一定，则当频率增大时，电流将（）。
A.增大
B.不变
C.不确定
D.减小
正确答案：增大
4、实验室中的交流电压表和交流电流表的读数为交流电的（）。
A.平均值
B.最大值
C.瞬时值
D.有效值
正确答案：有效值
5、下列正弦量表达式中正确的是（）。
A.
B.
C.
D.
正确答案：
6、正弦稳态电路中，电压电流取关联参考方向时，下列关于电感元件的关系式正确的是（）。
A.
B.
C.
D.
正确答案：
7、某电路元件两端加正弦电压
；产生的电流为
；，则该元件可能为（）。
A.电阻元件，R=4Ω
B.电阻元件，R=-4Ω
C.电容元件，C=250μF
D.电感元件，L=4mH
正确答案：电感元件，L=4mH
8、在感性负载两端并联电容可以提高功率因数，在并联电容前后，电路中发生变化的参数有（）。
A.无功功率Q
B.有功功率P
C.感性负载支路电流
D.视在功率S
正确答案：无功功率Q；视在功率S
9、在RLC串联电路发生谐振时，由于
，所以
（）。
A.正确
B.错误
正确答案：错误
10、在RLC串联电路中，串联总电压U=UR+UL+UC。
A.正确
B.错误
正确答案：错误
11、电感元件通过正弦电流时的有功功率为（）。
A.
B.
C.
D.
正确答案：
12、将电容与感性支路并联可以提高功率因数，故电容值越大，整个电路的功率因数l就越高。
A.正确
B.错误
正确答案：错误
第五章单元测试
1、三相负载对称的条件是（）
A.阻抗角相差60度
B.阻抗模相等
C.阻抗角相等
D.阻抗角相差120度
正确答案：阻抗模相等；阻抗角相等
2、三相对称电路指的是（）
A.电源与负载都对称
B.电源与负载都不对称
C.负载对称
D.电源对称
正确答案：电源与负载都对称
3、负载作星型接线时必须有中性线（）。
A.正确
B.错误
正确答案：错误
4、若电源星型接法要求三相负载中各相电压均为电源相电压，则负载应接成（）。
A.星形有中线
B.星形无中线
C.都可以
D.三角形联接
正确答案：星形有中线
5、若要求三相负载中各相电压均为电源线电压，则负载应接成（）
A.星形有中线
B.三角形联接
C.星形无中线
D.都可以
正确答案：三角形联接
6、某三相对称负载，其每相阻抗为10Ω，负载联成星形，接于线电压为380V的三相电路中，则线电流为（）
A.38
B.66
C.22
D.10
正确答案：22
7、三个最大值相等，角频率相同，在相位上互差120°的三个单相交流电的组合，称为对称三相交流电。
A.正确
B.错误
正确答案：正确
8、三相四相制电路中中线上可以装保险丝，但不能装开关。
A.正确
B.错误
正确答案：错误
9、对称三相Y接电路中，线电压超前与其相对应的相电压30°角。
A.正确
B.错误
正确答案：正确
10、负载Y联结时，线电流等于相电流。
A.正确
B.错误
正确答案：正确
第六章单元测试
1、变压器铁芯采用硅钢片冲片叠装的结构是为了降低铁芯的（）
A.涡流损耗
B.不确定
C.磁滞损耗
D.铁芯损耗
正确答案：涡流损耗
2、变压器运行时，在电源电压一定的情况下，当负载阻抗增加时，主磁通如何变化？（）
A.不一定
B.基本不变
C.增加
D.减小
正确答案：基本不变
3、关于电力变压器能否转变直流电的电压，下列说法中正确的是（）。
A.变压器可以转变直流电的电压
B.变压器可以转变直流电的电压，但转变效果不如交流电好
C.所列答案皆不对
D.变压器不能转变直流电的电压
正确答案：变压器不能转变直流电的电压
4、变压器电压高的一侧电流比电压低的一侧电流（）。
A.大
B.小
C.无法判断
D.大小相同
正确答案：小
5、变压器油的作用是（）。
A.导电和冷却
B.绝缘和冷却
C.导电和升温
D.绝缘和升温
正确答案：绝缘和冷却
第七章单元测试
1、三相异步电动机的转差率计算公式是（）。（n0：旋转磁场的转速，n：转子转速）
A.
2、三相异步电动机之所以能转动起来，是由于（）和（）作用产生电磁转矩。
A.转子旋转磁场与转子电流
B.定子旋转磁场与转子电流
C.定子旋转磁场与定子电流
D.转子旋转磁场与定子电流
正确答案：定子旋转磁场与转子电流
3、三相异步电动机的同步转速n0与电源频率f磁极对数p的关系是（）。
A.
4、Y180L-4型电动机的额定功率为22kw，额定转速为1470r/min，频率为50HZ，则同步转速和转差率分别是（）
A.1500r/min，0.02
B.1000r/min，0.03
C.1500r/min，0.03
D.1000r/min，0.02
正确答案：1500r/min，0.02
5、一台三相异步电动机的额定数据为PN＝10kW，nN＝970r/min，它的额定转差率sN和额定转矩TN分别为（）N·m
A.0.03／58
B.0.03／98.5
C.0.04／58
D.0.04／98.5
正确答案：0.03／98.5
第八章单元测试
1、熔断器既可以作短路保护又可以作过载保护（）。
A.正确
B.错误
正确答案：错误
2、低压断路器是开关电器，不具备短路、过载、失压保护（）。
A.正确
B.错误
正确答案：错误
3、时间继电器的作用是（）
A.延时通断控制回路
B.延时通断主回路
C.短路保护
D.过电流保护
正确答案：延时通断主回路
4、热继电器中双金属片弯曲是由于双金属片（）不同
A.膨胀系数
B.强度
C.所受压力
D.温度效应
正确答案：膨胀系数
5、在电动机的连续运行控制电路中，自锁实现的功能是（）
A.零压保护
B.兼有点动功能
C.保证启动后连续运行
D.所列选项都不对
正确答案：保证启动后连续运行
第一章单元测试
1、电路中有a、b、c三点，已知Uab=3V，Ubc=5V，则Ubc为（）。
A.8V
B.-2V
C.2V
D.不确定
正确答案：8V
2、已知Uab=5V，Ubc=3V，如果以b点为参考点，则a、b、c三点的电位为（）。
A.a点电位为0V，b点电位为-5V，C点电位为-8V。
B.a点电位为5V，b点电位为0V，C点电位为-3V。
C.a点电位为8V，b点电位为3V，C点电位为0V。
D.a点电位为5V，b点电位为0V，C点电位为3V。
正确答案：a点电位为5V，b点电位为0V，C点电位为-3V。
3、
如图所示的元件A吸收的功率和元件B发出的功率分别为（）。
A.-50W，-8W
B.50W，8W
C.50W，-8W
D.-50W，8W
正确答案：-50W，8W
4、当独立电流源的端电压增加时，其输出电流将增加。
A.正确
B.错误
正确答案：错误
5、线性电阻元件R端电压u和所通过的电流i之间服从欧姆定律，即u=Ri。
A.正确
B.错误
正确答案：错误
第二章单元测试
1、对于具有b条支路，n个结点的电路最多可以列出（）个独立的KCL方程数。
A.n-1
B.b-1
C.b-n-1
D.b-n+1
正确答案：n-1
2、对于具有b条支路，n个结点的电路最多可以列出（）个独立的KVL方程数。
A.b-n+1
B.b-2
C.b-n-1
D.n-2
正确答案：b-n+1
3、对于具有3个结点和6条支路的电路而言，共有（）个独立回路。
A.2
B.4
C.3
D.1
正确答案：4
4、叠加定理只适用于直流电路。
A.正确
B.错误
正确答案：错误
5、利用叠加定理可以求得线性电路中的电压、电流和功率。
A.正确
B.错误
正确答案：错误
6、在除源法求戴维宁等效电阻时，应将线性有源一端口内的所有独立电源置零，即将电压源视为开路，将电流源两端视为短路。
A.正确
B.错误
正确答案：错误
7、
如图所示电路，Is=6A，当Is和Us共同作用时U=14V，则Us应为（）V。
A.8V
B.16V
C.20V
D.12V
正确答案：16V
8、
如图所示电路的开路电压Uoc=（）。
A.－3V
B.－21V
C.21V
D.3V
正确答案：3V
9、用应叠加定理时，以下说法正确的是（）。
A.受控源不能单独作用
B.在各分电路中，置零的电流源用开路代替
C.在各分电路中，置零的独立电压源用短路代替
D.叠加定理适用于任何电路
正确答案：受控源不能单独作用；在各分电路中，置零的电流源用开路代替；在各分电路中，置零的独立电压源用短路代替
10、戴维宁定理指出：一个含有独立源、受控源和电阻的线性一端口，对外电路来说，可以用一个电压源和一个电阻的串联组合进行等效变换。关于戴维宁定理以下正确的是（）。
A.等效电阻等于该一端口全部电源置零后的输入电阻
B.等效电阻等于该一端口全部独立电源置零后的输入电阻
C.等效电压源的电压等于所有独立电压源的电压和
D.等效电压源的电压等于一端口电路的开路电压
正确答案：等效电阻等于该一端口全部独立电源置零后的输入电阻；等效电压源的电压等于一端口电路的开路电压
第三章单元测试
1、若电容端电压和所通过的电流取非关联参考方向，则
。
A.正确
B.错误
正确答案：正确
2、电容和电感元件是（）。
A.耗能元件
B.有“记忆“的元件
C.动态元件
D.无源元件
E.储能元件
正确答案：有“记忆“的元件；动态元件；无源元件；储能元件
3、在一阶动态电路中，时间常数越大，过渡过程所经历的时间越长。
A.正确
B.错误
正确答案：正确
4、一阶RC电路的充电过程可能是（）。
A.不确定
B.全响应
C.零状态响应
D.零输入响应
正确答案：全响应；零状态响应
5、在一阶RL电路中，当R值保持不变，而L值变为原来的两倍时，其时间常数变为原来的（）倍。
A.2
B.1
C.0.5
D.4
正确答案：2
6、已知一阶RL电路中电感电流iL的变化规律表达式为
，下列电流比iL变化更快的是（）。
A.
B.
C.
D.
正确答案：
；
7、换路定则适用于一阶电路中的电阻元件电压电流初始值的求解。
A.正确
B.错误
正确答案：错误
8、一阶电路的时间常数取决于（）。
A.外施激励
B.电路的结构和参数
C.电路的参数
D.电路的结构
正确答案：电路的结构和参数
9、若一阶电路的时间常数为3s，则零输入响应每经过3s后衰减为原来的（）。
A.25%
B.36.8%
C.50%
D.63.2%
正确答案：36.8%
10、
在如图电路所示中，当t＝0时，将开关打开，开关打开前，电路处于稳定状态，则开关打开后（）。
A.uC（0+）=15V
B.τ=0.1s
C.iC（0+）=0.2A
D.uC（∞）=10V
正确答案：uC（0+）=15V；τ=0.1s；uC（∞）=10V
第四章单元测试
1、由于正弦量可用相量表示，故正弦量与相量相等。
A.正确
B.错误
正确答案：错误
2、电压u1=10cos（10t+45°）V和u2=2sin（10t+45°）V之间的相位差为90°。
A.正确
B.错误
正确答案：正确
3、在电容元件的正弦交流电路中，若电压的有效值一定，则当频率增大时，电流将（）。
A.增大
B.不变
C.不确定
D.减小
正确答案：增大
4、实验室中的交流电压表和交流电流表的读数为交流电的（）。
A.平均值
B.最大值
C.瞬时值
D.有效值
正确答案：有效值
5、下列正弦量表达式中正确的是（）。
A.
B.
C.
D.
正确答案：
6、正弦稳态电路中，电压电流取关联参考方向时，下列关于电感元件的关系式正确的是（）。
A.
B.
C.
D.
正确答案：
7、某电路元件两端加正弦电压
；产生的电流为
；，则该元件可能为（）。
A.电阻元件，R=4Ω
B.电阻元件，R=-4Ω
C.电容元件，C=250μF
D.电感元件，L=4mH
正确答案：电感元件，L=4mH
8、在感性负载两端并联电容可以提高功率因数，在并联电容前后，电路中发生变化的参数有（）。
A.无功功率Q
B.有功功率P
C.感性负载支路电流
D.视在功率S
正确答案：无功功率Q；视在功率S
9、在RLC串联电路发生谐振时，由于
，所以
（）。
A.正确
B.错误
正确答案：错误
10、在RLC串联电路中，串联总电压U=UR+UL+UC。
A.正确
B.错误
正确答案：错误
11、电感元件通过正弦电流时的有功功率为（）。
A.
B.
C.
D.
正确答案：
12、将电容与感性支路并联可以提高功率因数，故电容值越大，整个电路的功率因数l就越高。
A.正确
B.错误
正确答案：错误
第五章单元测试
1、三相负载对称的条件是（）
A.阻抗角相差60度
B.阻抗模相等
C.阻抗角相等
D.阻抗角相差120度
正确答案：阻抗模相等；阻抗角相等
2、三相对称电路指的是（）
A.电源与负载都对称
B.电源与负载都不对称
C.负载对称
D.电源对称
正确答案：电源与负载都对称
3、负载作星型接线时必须有中性线（）。
A.正确
B.错误
正确答案：错误
4、若电源星型接法要求三相负载中各相电压均为电源相电压，则负载应接成（）。
A.星形有中线
B.星形无中线
C.都可以
D.三角形联接
正确答案：星形有中线
5、若要求三相负载中各相电压均为电源线电压，则负载应接成（）
A.星形有中线
B.三角形联接
C.星形无中线
D.都可以
正确答案：三角形联接
6、某三相对称负载，其每相阻抗为10Ω，负载联成星形，接于线电压为380V的三相电路中，则线电流为（）
A.38
B.66
C.22
D.10
正确答案：22
7、三个最大值相等，角频率相同，在相位上互差120°的三个单相交流电的组合，称为对称三相交流电。
A.正确
B.错误
正确答案：正确
8、三相四相制电路中中线上可以装保险丝，但不能装开关。
A.正确
B.错误
正确答案：错误
9、对称三相Y接电路中，线电压超前与其相对应的相电压30°角。
A.正确
B.错误
正确答案：正确
10、负载Y联结时，线电流等于相电流。
A.正确
B.错误
正确答案：正确
第六章单元测试
1、变压器铁芯采用硅钢片冲片叠装的结构是为了降低铁芯的（）
A.涡流损耗
B.不确定
C.磁滞损耗
D.铁芯损耗
正确答案：涡流损耗
2、变压器运行时，在电源电压一定的情况下，当负载阻抗增加时，主磁通如何变化？（）
A.不一定
B.基本不变
C.增加
D.减小
正确答案：基本不变
3、关于电力变压器能否转变直流电的电压，下列说法中正确的是（）。
A.变压器可以转变直流电的电压
B.变压器可以转变直流电的电压，但转变效果不如交流电好
C.所列答案皆不对
D.变压器不能转变直流电的电压
正确答案：变压器不能转变直流电的电压
4、变压器电压高的一侧电流比电压低的一侧电流（）。
A.大
B.小
C.无法判断
D.大小相同
正确答案：小
5、变压器油的作用是（）。
A.导电和冷却
B.绝缘和冷却
C.导电和升温
D.绝缘和升温
正确答案：绝缘和冷却
第七章单元测试
1、三相异步电动机的转差率计算公式是（）。（n0：旋转磁场的转速，n：转子转速）
A.
2、三相异步电动机之所以能转动起来，是由于（）和（）作用产生电磁转矩。
A.转子旋转磁场与转子电流
B.定子旋转磁场与转子电流
C.定子旋转磁场与定子电流
D.转子旋转磁场与定子电流
正确答案：定子旋转磁场与转子电流
3、三相异步电动机的同步转速n0与电源频率f磁极对数p的关系是（）。
A.
4、Y180L-4型电动机的额定功率为22kw，额定转速为1470r/min，频率为50HZ，则同步转速和转差率分别是（）
A.1500r/min，0.02
B.1000r/min，0.03
C.1500r/min，0.03
D.1000r/min，0.02
正确答案：1500r/min，0.02
5、一台三相异步电动机的额定数据为PN＝10kW，nN＝970r/min，它的额定转差率sN和额定转矩TN分别为（）N·m
A.0.03／58
B.0.03／98.5
C.0.04／58
D.0.04／98.5
正确答案：0.03／98.5
第八章单元测试
1、熔断器既可以作短路保护又可以作过载保护（）。
A.正确
B.错误
正确答案：错误
2、低压断路器是开关电器，不具备短路、过载、失压保护（）。
A.正确
B.错误
正确答案：错误
3、时间继电器的作用是（）
A.延时通断控制回路
B.延时通断主回路
C.短路保护
D.过电流保护
正确答案：延时通断主回路
4、热继电器中双金属片弯曲是由于双金属片（）不同
A.膨胀系数
B.强度
C.所受压力
D.温度效应
正确答案：膨胀系数
5、在电动机的连续运行控制电路中，自锁实现的功能是（）
A.零压保护
B.兼有点动功能
C.保证启动后连续运行
D.所列选项都不对
正确答案：保证启动后连续运行
