智慧树知到《电工学（电工技术）（山东联盟）》章节测试答案
智慧树知到《电工学（电工技术）（山东联盟）》章节测试答案
第一章单元测试

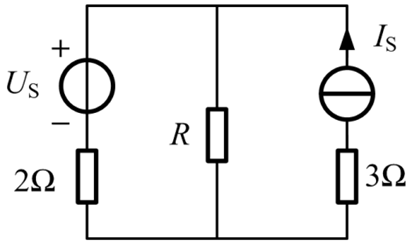

1、电路如图所示，断开电流源IS后，电阻R上的电流如何变化（）？
A.增大
B.减小
C.不变
D.不确定
正确答案：不变
2、电路如图所示，将电压源US短路后，电阻R上的电流会（）。
A.增大
B.减小
C.不变
D.不确定
正确答案：不变
3、理想电压源与理想电流源之间（）等效变换关系。
A.存在
B.不存在
C.一定条件下存在
D.可能存在
正确答案：不存在
4、为了保证电源的安全使用，下列说法中正确的是（）。
A.理想电流源不允许短路
B.理想电压源不允许短路
C.理想电流源允许开路
D.理想电压源不允许开路
正确答案：理想电压源不允许短路
5、在下图中，US = 4V，IS = 3A，R = 2Ω，下列说法正确的是（）。
A.电压源US作电源，电流源IS作负载
B.电压源US作负载，电流源IS作电源
C.电压源US作电源，电流源IS作电源
D.不能确定
正确答案：电压源US作负载，电流源IS作电源
6、在下图中，US = 3V，IS = 4A，R = 2Ω，电压源US吸收的功率是（）。
A.0W
B.12W
C.-12W
D.不能确定
正确答案：12W
7、电路如图所示，已知U = -6V，I = -3A，元件吸收的功率为（）。
A.-18W
B.18W
C.-54W
D.54W
正确答案：-18W
8、在下图中，US = 3V，IS = -4A，R = 2Ω，电流源IS吸收的功率是（）。
A.-44W
B.44W
C.20W
D.-20W
正确答案：-20W
9、在下图中，US = 12V，IS = 4A，R = 2Ω，电压源US发出的功率是（）。
A.24W
B.-24W
C.12W
D.-12W
正确答案：24W

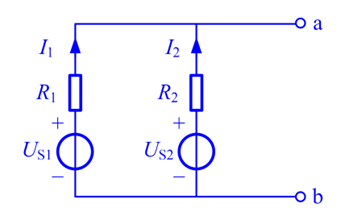

10、电路如图所示，已知US1 = 15V，US2 = 9V，R1 = 6Ω，R2 = 3Ω。a、b两端的开路电压UOC为（）。
A.10V
B.10.5V
C.11V
D.11.5V
正确答案：11V
第二章单元测试
1、用支路电流法列方程求解电路时，所列方程的个数应等于电路的（）。
A.结点数
B.回路数
C.支路数
D.网孔数
正确答案：支路数
2、叠加定理适用于计算（）。
A.线性电路中的电压和电流
B.非线性电路中的电压和电流
C.线性电路中的电压、电流和功率
D.非线性电路中的电压、电流和功率
正确答案：线性电路中的电压和电流
3、戴维南定理和诺顿定理中所述的等效电源，是对外电路等效，还是对内部电路等效？（）。
A.对外部和内部电路都等效
B.对外部和内部电路都不等效
C.对外部电路等效，对内部电路不等效
D.对外部电路不等效，对内部电路等效
正确答案：对外部电路等效，对内部电路不等效
4、某电路中有n = 4个结点和b = 7条支路，用支路电流法列方程求解电路时，需要对结点和回路列出的KCL、KVL方程的个数分别是（）。
A.3个和3个
B.3个和4个
C.4个和3个
D.4个和4个
正确答案：3个和4个

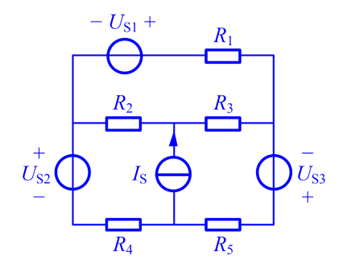

5、电路如图所示，电路中有（）个结点？
A.8个
B.6个
C.5个
D.4个
正确答案：4个

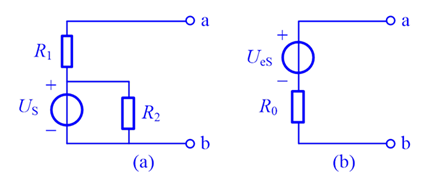

6、电路如图所示，已知US = 12V，R1 = R2 = 4Ω。将图（a）中的电路等效成为图（b）中的电压源，则其中的Ues 和R0 分别为（）。
A.6V和8Ω
B.6V和4Ω
C.12V和4Ω
D.12V和8Ω
正确答案：12V和4Ω

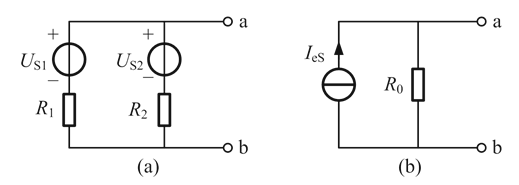

7、将图（a）中的电路等效成为图（b）中的电源源，若US1 = 12V，US2 = 15V，R1 = 6Ω，R2 = 9Ω，等效电流源的内电阻R0为（）。
A.2.4Ω
B.3.0Ω
C.3.6Ω
D.4.2Ω
正确答案：3.6Ω
8、电路如下图所示，US = 12V，IS = 4A，已知电流源IS单独作用时，电阻R中的电流为2A，则两个电源同时作用时，电阻R中的电流为（）。
A.5A
B.6A
C.7A
D.8A
正确答案：5A

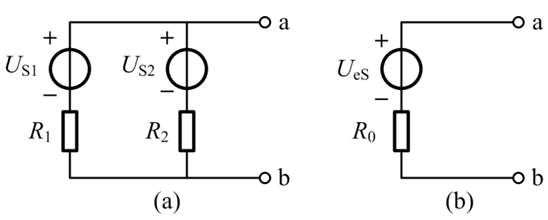

9、将图（a）中的电路等效成为图（b）中的电压源，若US1 = 12V，US2 = 15V，R1 = 6Ω，R2 = 3Ω，等效电源电压Ues为（）。
A.13V
B.14.5V
C.13.5V
D.14V
正确答案：14V
10、实验测得某有源二端网络的开路电压为12V，短路电流为3A，当外接电阻是4Ω时，通过该电阻的电流为（）。
A.2.5A
B.2A
C.1.5A
D.1A
正确答案：1.5A
第三章单元测试
1、在换路的瞬间，下列各项中（）不能发生突变。
A.电感电压
B.电感电流
C.电容电流
D.电阻电压
正确答案：电感电流
2、对换路前没有储能的电感和换路前具有储能的电感元件，在换路后的瞬间，分别可视为（）。
A.短路，电流源
B.开路，电压源
C.短路，电压源
D.开路，电流源
正确答案：开路，电流源
3、在一阶RC电路中，若电容上的初始电压为0V，换路后的稳态值为6V，这种瞬态过程属于（）响应。
A.零输入
B.零状态
C.全
D.不确定
正确答案：零状态

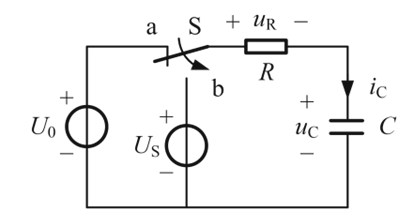

4、电路如图所示，换路前电路的状态已经稳定。t = 0时，开关S由a切换到b，换路后电容上电压的初始值uC（0+）为（）。
A.U0
B.US
C.U0 – US
D.US – U0
正确答案：U0

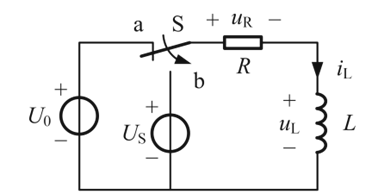

5、电路如图所示，换路前电路的状态已经稳定。t = 0时，开关S由a切换到b，换路后电感上电压的初始值uL（0+）为（）。
A.U0
B.US
C.U0 – US
D.US – U0
正确答案：US – U0
6、
A.-5V
B.3V
C.8V
D.-3V
正确答案：3V
7、某RC电路换路时，uC（∞） = 12V，uC（0+） = 6V，τ = 0.025s。换路过程中uC的表达式为（）。
A.
B.
C.
D.
正确答案：
8、某RC电路换路时，uC（∞） = 8V，uC（0+） = 12V，τ = 0.002s。换路过程中uC的表达式为（）。
A.
B.
C.
D.
正确答案：
9、电路如图所示，已知R1 = 400Ω，R2 = 400Ω，C = 200μF，US = 15V。换路前电路已稳定，t = 0时开关S闭合。S闭合后uC的初始值和稳态值分别为（）。
A.0V，15V
B.15V，0V
C.7.5V，0V
D.0V，7.5V
正确答案：0V，15V

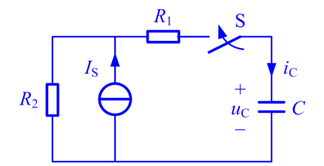

10、电路如图所示，已知R1 = 3Ω，R2 = 2Ω，C = 400μF，IS = 3A。换路前电路已稳定，t = 0时开关S闭合。S闭合后uC的初始值和稳态值分别为（）。
A.9V，0V
B.0V，9V
C.6V，0V
D.0V，6V
正确答案：0V，6V
第四章单元测试
1、
A.
B.
C.
正确答案：
2、电感性电路中电压与电流的相位关系为（）。
A.电流超前于电压
B.电压超前于电流
C.电压与电流相位相同
正确答案：电压超前于电流
3、
A.
B.
C.
D.
正确答案：
4、某感性负载的有功功率是800W，无功功率是600var，则其视在功率为（）。
A.200V∙A
B.800V∙A
C.1000V∙A
D.1400V∙A
正确答案：1000V∙A
5、
A.
B.
C.
D.
正确答案：
6、电路如下图所示，R = XL，已知电流表A2的读数是10A，则电流表A1的读数是（）。
A.5A
B.7.07A
C.14.14A
D.20A
正确答案：14.14A
7、某感性负载的有功功率是800W，无功功率是600var，则其功率因数为（）。
A.0.3
B.0.4
C.0.6
D.0.8
正确答案：0.8
8、正弦交流电路如下图所示，已知Z2 =（30 + j40）Ω，XC = 10Ω，U2 = 100V，则总电压U的有效值为（）。
A.42.42V
B.60V
C.84.84V
D.120V
正确答案：84.84V

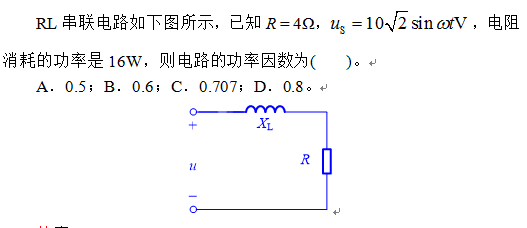

9、
A.0.5
B.0.6
C.0.707
D.0.8
正确答案：0.8
10、RL并联交流电路如下图所示，已知R = 30Ω，XL = 40Ω，已知总无功功率为120var，则电路的总视在功率为（）。
A.150V∙A
B.180V∙A
C.200V∙A
D.250V∙A
正确答案：200V∙A
第五章单元测试
1、在三相交流电路中，负载对称的条件是（）。
A.
B.
C.
D.
正确答案：
2、额定相电压为220V的三相对称负载，Y型联结，则电源的线电压应为（）。
A.220V
B.310V
C.380V
D.127V
正确答案：380V
3、某三相电路中，各相负载的有功功率分别为P1、P2、P3，则总的有功功率P为（）。
A.
B.
C.
正确答案：
4、
A.线电压与线电流
B.线电压与相电流
C.相电压与线电流
D.相电压与相电流
正确答案：相电压与相电流
5、
A.
B.
C.
D.
正确答案：
6、某三相对称负载，额定功率为4kW，功率因数为0.6，三角形联结，接于线电压为380V的电源上，则电路中的线电流为（）。
A.3.51A
B.5.85A
C.6.08A
D.10.13A
正确答案：10.13A
7、某三相对称负载作Y型联结，接于线电压为380V的三相电源上，每相负载的阻抗为（30 + 40）Ω，则电路中的功率因数为（）。
A.0.6
B.0.5
C.0.75
D.0.8
正确答案：0.6
8、某三相对称负载作Y型联结，接于线电压为380V的三相电源上，每相负载的阻抗为（30 + 40）Ω，则电路中的线电流为（）。
A.4.4A
B.5.4A
C.6.2A
D.7.6A
正确答案：4.4A
9、在三相负载对称的电路中，每相负载的有功功率和无功功率分别为80W、60var，则三相负载总的视在功率为（）。
A.100V·A
B.140V·A
C.300V·A
D.420V·A
正确答案：300V·A
10、某△形联结的纯电容对称负载接于对称三相电源上，已知各相负载的容抗XC = 8Ω，线电流IL = 10A，则三相电路总视在功率S为（）。
A.461.9V·A
B.800V·A
C.600V·A
D.1385.6V·A
正确答案：800V·A
第六章单元测试
1、变压器的变换作用是指电压变换、电流变换和（）变换。
A.电阻
B.频率
C.功率
D.阻抗
正确答案：阻抗
2、变压器如下图所示，电压比是k，其阻抗变换的关系为（）。
A.
B.
C.
D.
正确答案：
3、变压器二次绕组的额定电压U2N是指一次绕组接额定电压，二次绕组空载时的端电压；变压器二次绕组的额定电压U2N是指一次绕组接额定电压，二次绕组接额定负载时的端电压。这两种说法中，（）。
A.前一种说法正确
B.后一种说法正确
C.两种说法都不正确
D.两种说法都正确
正确答案：前一种说法正确
4、某变压器的容量为12kV·A，额定电压为3300/220V，一次绕组的匝数为4800匝，则二次绕组的匝数为（）匝。
A.300匝
B.310匝
C.320匝
D.330匝
正确答案：320匝
5、某变压器的容量为10kV·A，额定电压为3300/220V，一次绕组的匝数为6000匝，则二次绕组的额定电流为（）。
A.3.03A
B.1.67A
C.51.75A
D.45.45A
正确答案：45.45A
6、内电阻为100Ω的信号源通过变压器接4Ω的负载，为实现阻抗匹配，需要将负载电阻变换为100Ω，需要变压器的电压比k为（）。
A.1/25
B.1/5
C.5
D.25
正确答案：5
7、某三相变压器的容量为100kV·A，额定电压为10000/380V，二次绕组的额定电流为（）。
A.152A
B.156A
C.160A
D.164A
正确答案：152A
8、某单相变压器容量为18kV·A，额定电压为3300/220V，电压调整率忽略不计。白炽灯的额定电压为220V，功率为40W，功率因数为1。日光灯的额定电压为220V，功率为40W，功率因数为0.54。该变压器能接入的白炽灯数或日光灯数分别为（）。
A.480只，265只
B.470只，254只
C.450只，243只
D.440只，236只
正确答案：450只，243只
9、某变压器一次绕组接到220V的交流电源上，二次绕组的输出电压为36V，二次绕组的匝数为162匝，负载电阻为15Ω。则一次绕组匝数和电流分别为（）。
A.0.33A
B.0.35A
C.0.37A
D.0.39A
正确答案：0.39A
10、某三相变压器的容量为360kV·A，额定电压为3300/380V，一次绕组的额定电流为（）。
A.52.5A
B.56.0A
C.59.5A
D.63.0A
正确答案：63.0A
第七章单元测试
1、电源频率为50Hz，四个磁极的三相异步电动机，其同步转速为（） r/min。
A.3000
B.750
C.1500
D.1000
正确答案：1500
2、三相异步电动机旋转磁场的转速决定于（）。
A.电源电压大小
B.电源频率的高低
C.磁极对数
D.电源频率及磁极对数
正确答案：电源频率及磁极对数
3、三相异步电动机的额定功率是（）。
A.定子的输入功率
B.电动机输入的电功率
C.转子轴上输出的机械功率
正确答案：转子轴上输出的机械功率
4、电动机的转矩特性是指（）的关系特性。
A.电磁转矩与转子转速之间的关系，T = f（n）
B.电磁转矩与转差率之间的关系，T = f（s）
C.转子转速与电磁转矩之间的关系，n = f（T）
D.电磁转矩与输出功率之间的关系，T = f（P2）
正确答案：电磁转矩与转差率之间的关系，T = f（s）
5、某电动机的额定频率是50Hz，转速为1455r/min，则其转差率为（）。
A.0.025
B.0.03
C.0.035
D.0.04
正确答案：0.03
6、某电动机在△接法下的起动转矩为165 N·m，采用星形-三角形起运时，其起动转矩为（）。
A.55.0N·m
B.57.5N·m
C.60.5N·m
D.62.5N·m
正确答案：55.0N·m
7、某三相异步电动机的额定数据见下表，电动机的cosφ为（）。
A.0.8
B.0.82
C.0.84
D.0.86
正确答案：0.8
8、一台三相异步电动机的铭牌数据如下：△接法，PN = 15kW，nN = 1440r/min，UN = 380V，IN = 32A，cosφ = 0.81，f1 = 50Hz，电动机的效率η为（）。
A.0.86
B.0.88
C.0.82
D.0.84
正确答案：0.88
9、一台三相异步电动机的铭牌数据如下：△接法，P1 = 15kW，nN = 1440r/min，UN = 380V，η = 0.86，f1 = 50Hz，电动机的额定转矩TN为（）。
A.76.32N·m
B.82.40N·m
C.85.55N·m
D.88.63N·m
正确答案：85.55N·m
10、某三相异步电动机的额定数据见下表，电动机的最大转矩TM为（）。
A.1200.5N·m
B.1250.6N·m
C.1300.2N·m
D.1356.5N·m
正确答案：1300.2N·m
第八章单元测试
1、在电动机的继电接触器控制电路中，热继电器的作用是实现（）。
A.短路保护
B.过载保护
C.零电压保护
D.三相电源缺相保护
正确答案：过载保护
2、在电动机的继电接触器控制电路中，零电压保护的作用是（）。
A.防止电源电压降低烧坏电动机
B.防止停电后再恢复供电时电动机自行起动
C.实现短路保护
D.实现过电压保护
正确答案：防止停电后再恢复供电时电动机自行起动
3、在电动机的正、反转控制电路中，电气联锁（互锁）的功能是（）。
A.实现正、反转的自动切换
B.阻止正、反转的自动切换
C.防止两个交流接触器的线圈同时通电，以避免主电路被短路
正确答案：防止两个交流接触器的线圈同时通电，以避免主电路被短路
4、在继电接触器控制系统中，常用来接通和断开电动机主电路的器件是（）。
A.组合开关
B.中间继电器
C.热继电器
D.交流接触器
正确答案：交流接触器
5、某电动机采用下图所示的接法接线，其采用的接线方式为（）联结。
A.星形
B.三角形
C.错误接法
正确答案：三角形

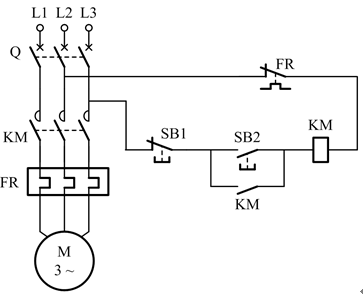

6、在下图所示的电路中，具有短路保护作用的元件是（）。
A.元件Q
B.元件FR
C.元件KM
D.元件SB1
正确答案：元件Q

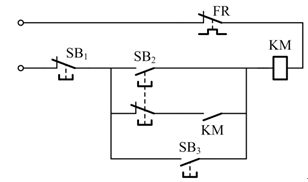

7、某电动机的控制电路如下图所示，实现长动起动控制和点动起动控制的按钮分别是（）。
A.SB2，SB1
B.SB1，SB2
C.SB2，SB3
D.SB3，SB2
正确答案：SB3，SB2
8、某电动机的正反转控制电路如下图所示，正确的说法是（）。
A.SB2和SB1的接法错误
B.KM2-1错误，KM1-1正确
C.KM1-2错误，KM2-2正确
正确答案：KM1-2错误，KM2-2正确
9、某电动机的控制电路如下图所示，正确的说法是（）。
A.能起动，不能停车
B.造成电源短路
C.通电就运行，不能停车
D.只能点动
正确答案：能起动，不能停车
10、某电动机的控制电路如下图所示，正确的说法是（）。
A.能起动，不能停车
B.造成电源短路
C.通电就运行，不能停车
D.只能点动
正确答案：只能点动
第九章单元测试
1、为保障实验操作的安全性，需遵循的原则是（）。
A.先断电，再接线
B.先串联，再并联
C.先主电路，再控制电路
D.勇于创新
正确答案：先断电，再接线
2、用于产生正弦信号的设备是（）。
A.万用表
B.示波器
C.信号发生器
D.直流稳压电源
正确答案：信号发生器
3、叠加定理不可用于含有哪种元件的电路（）。
A.电阻
B.电容
C.电感
D.二极管
正确答案：二极管
4、日光灯电路中，通过并联电容提高功率因数后，总有功功率会（）。
A.增大
B.减小
C.不变
D.不确定
正确答案：不变
5、用于调节三相输出电压的设备是（）。
A.降压器
B.调压器
C.变压器
D.稳压器
正确答案：调压器
6、交流接触器不包含以下哪个部分（）。
A.线圈
B.主触点
C.辅助触点
D.双金属片
正确答案：双金属片
7、通过观察发现单管放大电路输出波形出现饱和失真，为使电路工作在合适的静态工作点，则应（）。
A.调大RB1
B.调小RB1
C.调大RC
D.调小RC
正确答案：调大RB1
8、整流滤波电路中，万用表应按如下方式使用（）。
A.用直流电压档测量U2，直流电压档测量U0
B.用交流电压档测量U2，直流电压档测量U0
C.用直流电压档测量U2，交流电压档测量U0
D.用交流电压档测量U2，交流电压档测量U0
正确答案：用交流电压档测量U2，直流电压档测量U0
9、TTL与非门电路多余输入端的处理，以下几种方法不正确的是（）。
A.悬空
B.接高电平
C.接低电平
D.与有用端接在一起
正确答案：接低电平
10、计数器74LS160同时具有置数和清零功能，一下说法正确的是（）。
A.计数器74LS160具有同步置数和异步清零功能
B.计数器74LS160具有同步置数和同步清零功能
C.计数器74LS160具有异步置数和异步清零功能
D.计数器74LS160具有异步置数和同步清零功能
正确答案：计数器74LS160具有同步置数和异步清零功能
第一章单元测试
1、电路如图所示，断开电流源IS后，电阻R上的电流如何变化（）？
A.增大
B.减小
C.不变
D.不确定
正确答案：不变
2、电路如图所示，将电压源US短路后，电阻R上的电流会（）。
A.增大
B.减小
C.不变
D.不确定
正确答案：不变
3、理想电压源与理想电流源之间（）等效变换关系。
A.存在
B.不存在
C.一定条件下存在
D.可能存在
正确答案：不存在
4、为了保证电源的安全使用，下列说法中正确的是（）。
A.理想电流源不允许短路
B.理想电压源不允许短路
C.理想电流源允许开路
D.理想电压源不允许开路
正确答案：理想电压源不允许短路
5、在下图中，US = 4V，IS = 3A，R = 2Ω，下列说法正确的是（）。
A.电压源US作电源，电流源IS作负载
B.电压源US作负载，电流源IS作电源
C.电压源US作电源，电流源IS作电源
D.不能确定
正确答案：电压源US作负载，电流源IS作电源
6、在下图中，US = 3V，IS = 4A，R = 2Ω，电压源US吸收的功率是（）。
A.0W
B.12W
C.-12W
D.不能确定
正确答案：12W
7、电路如图所示，已知U = -6V，I = -3A，元件吸收的功率为（）。
A.-18W
B.18W
C.-54W
D.54W
正确答案：-18W
8、在下图中，US = 3V，IS = -4A，R = 2Ω，电流源IS吸收的功率是（）。
A.-44W
B.44W
C.20W
D.-20W
正确答案：-20W
9、在下图中，US = 12V，IS = 4A，R = 2Ω，电压源US发出的功率是（）。
A.24W
B.-24W
C.12W
D.-12W
正确答案：24W
10、电路如图所示，已知US1 = 15V，US2 = 9V，R1 = 6Ω，R2 = 3Ω。a、b两端的开路电压UOC为（）。
A.10V
B.10.5V
C.11V
D.11.5V
正确答案：11V
第二章单元测试
1、用支路电流法列方程求解电路时，所列方程的个数应等于电路的（）。
A.结点数
B.回路数
C.支路数
D.网孔数
正确答案：支路数
2、叠加定理适用于计算（）。
A.线性电路中的电压和电流
B.非线性电路中的电压和电流
C.线性电路中的电压、电流和功率
D.非线性电路中的电压、电流和功率
正确答案：线性电路中的电压和电流
3、戴维南定理和诺顿定理中所述的等效电源，是对外电路等效，还是对内部电路等效？（）。
A.对外部和内部电路都等效
B.对外部和内部电路都不等效
C.对外部电路等效，对内部电路不等效
D.对外部电路不等效，对内部电路等效
正确答案：对外部电路等效，对内部电路不等效
4、某电路中有n = 4个结点和b = 7条支路，用支路电流法列方程求解电路时，需要对结点和回路列出的KCL、KVL方程的个数分别是（）。
A.3个和3个
B.3个和4个
C.4个和3个
D.4个和4个
正确答案：3个和4个
5、电路如图所示，电路中有（）个结点？
A.8个
B.6个
C.5个
D.4个
正确答案：4个
6、电路如图所示，已知US = 12V，R1 = R2 = 4Ω。将图（a）中的电路等效成为图（b）中的电压源，则其中的Ues 和R0 分别为（）。
A.6V和8Ω
B.6V和4Ω
C.12V和4Ω
D.12V和8Ω
正确答案：12V和4Ω
7、将图（a）中的电路等效成为图（b）中的电源源，若US1 = 12V，US2 = 15V，R1 = 6Ω，R2 = 9Ω，等效电流源的内电阻R0为（）。
A.2.4Ω
B.3.0Ω
C.3.6Ω
D.4.2Ω
正确答案：3.6Ω
8、电路如下图所示，US = 12V，IS = 4A，已知电流源IS单独作用时，电阻R中的电流为2A，则两个电源同时作用时，电阻R中的电流为（）。
A.5A
B.6A
C.7A
D.8A
正确答案：5A
9、将图（a）中的电路等效成为图（b）中的电压源，若US1 = 12V，US2 = 15V，R1 = 6Ω，R2 = 3Ω，等效电源电压Ues为（）。
A.13V
B.14.5V
C.13.5V
D.14V
正确答案：14V
10、实验测得某有源二端网络的开路电压为12V，短路电流为3A，当外接电阻是4Ω时，通过该电阻的电流为（）。
A.2.5A
B.2A
C.1.5A
D.1A
正确答案：1.5A
第三章单元测试
1、在换路的瞬间，下列各项中（）不能发生突变。
A.电感电压
B.电感电流
C.电容电流
D.电阻电压
正确答案：电感电流
2、对换路前没有储能的电感和换路前具有储能的电感元件，在换路后的瞬间，分别可视为（）。
A.短路，电流源
B.开路，电压源
C.短路，电压源
D.开路，电流源
正确答案：开路，电流源
3、在一阶RC电路中，若电容上的初始电压为0V，换路后的稳态值为6V，这种瞬态过程属于（）响应。
A.零输入
B.零状态
C.全
D.不确定
正确答案：零状态
4、电路如图所示，换路前电路的状态已经稳定。t = 0时，开关S由a切换到b，换路后电容上电压的初始值uC（0+）为（）。
A.U0
B.US
C.U0 – US
D.US – U0
正确答案：U0
5、电路如图所示，换路前电路的状态已经稳定。t = 0时，开关S由a切换到b，换路后电感上电压的初始值uL（0+）为（）。
A.U0
B.US
C.U0 – US
D.US – U0
正确答案：US – U0
6、
A.-5V
B.3V
C.8V
D.-3V
正确答案：3V
7、某RC电路换路时，uC（∞） = 12V，uC（0+） = 6V，τ = 0.025s。换路过程中uC的表达式为（）。
A.
B.
C.
D.
正确答案：
8、某RC电路换路时，uC（∞） = 8V，uC（0+） = 12V，τ = 0.002s。换路过程中uC的表达式为（）。
A.
B.
C.
D.
正确答案：
9、电路如图所示，已知R1 = 400Ω，R2 = 400Ω，C = 200μF，US = 15V。换路前电路已稳定，t = 0时开关S闭合。S闭合后uC的初始值和稳态值分别为（）。
A.0V，15V
B.15V，0V
C.7.5V，0V
D.0V，7.5V
正确答案：0V，15V
10、电路如图所示，已知R1 = 3Ω，R2 = 2Ω，C = 400μF，IS = 3A。换路前电路已稳定，t = 0时开关S闭合。S闭合后uC的初始值和稳态值分别为（）。
A.9V，0V
B.0V，9V
C.6V，0V
D.0V，6V
正确答案：0V，6V
第四章单元测试
1、
A.
B.
C.
正确答案：
2、电感性电路中电压与电流的相位关系为（）。
A.电流超前于电压
B.电压超前于电流
C.电压与电流相位相同
正确答案：电压超前于电流
3、
A.
B.
C.
D.
正确答案：
4、某感性负载的有功功率是800W，无功功率是600var，则其视在功率为（）。
A.200V∙A
B.800V∙A
C.1000V∙A
D.1400V∙A
正确答案：1000V∙A
5、
A.
B.
C.
D.
正确答案：
6、电路如下图所示，R = XL，已知电流表A2的读数是10A，则电流表A1的读数是（）。
A.5A
B.7.07A
C.14.14A
D.20A
正确答案：14.14A
7、某感性负载的有功功率是800W，无功功率是600var，则其功率因数为（）。
A.0.3
B.0.4
C.0.6
D.0.8
正确答案：0.8
8、正弦交流电路如下图所示，已知Z2 =（30 + j40）Ω，XC = 10Ω，U2 = 100V，则总电压U的有效值为（）。
A.42.42V
B.60V
C.84.84V
D.120V
正确答案：84.84V
9、
A.0.5
B.0.6
C.0.707
D.0.8
正确答案：0.8
10、RL并联交流电路如下图所示，已知R = 30Ω，XL = 40Ω，已知总无功功率为120var，则电路的总视在功率为（）。
A.150V∙A
B.180V∙A
C.200V∙A
D.250V∙A
正确答案：200V∙A
第五章单元测试
1、在三相交流电路中，负载对称的条件是（）。
A.
B.
C.
D.
正确答案：
2、额定相电压为220V的三相对称负载，Y型联结，则电源的线电压应为（）。
A.220V
B.310V
C.380V
D.127V
正确答案：380V
3、某三相电路中，各相负载的有功功率分别为P1、P2、P3，则总的有功功率P为（）。
A.
B.
C.
正确答案：
4、
A.线电压与线电流
B.线电压与相电流
C.相电压与线电流
D.相电压与相电流
正确答案：相电压与相电流
5、
A.
B.
C.
D.
正确答案：
6、某三相对称负载，额定功率为4kW，功率因数为0.6，三角形联结，接于线电压为380V的电源上，则电路中的线电流为（）。
A.3.51A
B.5.85A
C.6.08A
D.10.13A
正确答案：10.13A
7、某三相对称负载作Y型联结，接于线电压为380V的三相电源上，每相负载的阻抗为（30 + 40）Ω，则电路中的功率因数为（）。
A.0.6
B.0.5
C.0.75
D.0.8
正确答案：0.6
8、某三相对称负载作Y型联结，接于线电压为380V的三相电源上，每相负载的阻抗为（30 + 40）Ω，则电路中的线电流为（）。
A.4.4A
B.5.4A
C.6.2A
D.7.6A
正确答案：4.4A
9、在三相负载对称的电路中，每相负载的有功功率和无功功率分别为80W、60var，则三相负载总的视在功率为（）。
A.100V·A
B.140V·A
C.300V·A
D.420V·A
正确答案：300V·A
10、某△形联结的纯电容对称负载接于对称三相电源上，已知各相负载的容抗XC = 8Ω，线电流IL = 10A，则三相电路总视在功率S为（）。
A.461.9V·A
B.800V·A
C.600V·A
D.1385.6V·A
正确答案：800V·A
第六章单元测试
1、变压器的变换作用是指电压变换、电流变换和（）变换。
A.电阻
B.频率
C.功率
D.阻抗
正确答案：阻抗
2、变压器如下图所示，电压比是k，其阻抗变换的关系为（）。
A.
B.
C.
D.
正确答案：
3、变压器二次绕组的额定电压U2N是指一次绕组接额定电压，二次绕组空载时的端电压；变压器二次绕组的额定电压U2N是指一次绕组接额定电压，二次绕组接额定负载时的端电压。这两种说法中，（）。
A.前一种说法正确
B.后一种说法正确
C.两种说法都不正确
D.两种说法都正确
正确答案：前一种说法正确
4、某变压器的容量为12kV·A，额定电压为3300/220V，一次绕组的匝数为4800匝，则二次绕组的匝数为（）匝。
A.300匝
B.310匝
C.320匝
D.330匝
正确答案：320匝
5、某变压器的容量为10kV·A，额定电压为3300/220V，一次绕组的匝数为6000匝，则二次绕组的额定电流为（）。
A.3.03A
B.1.67A
C.51.75A
D.45.45A
正确答案：45.45A
6、内电阻为100Ω的信号源通过变压器接4Ω的负载，为实现阻抗匹配，需要将负载电阻变换为100Ω，需要变压器的电压比k为（）。
A.1/25
B.1/5
C.5
D.25
正确答案：5
7、某三相变压器的容量为100kV·A，额定电压为10000/380V，二次绕组的额定电流为（）。
A.152A
B.156A
C.160A
D.164A
正确答案：152A
8、某单相变压器容量为18kV·A，额定电压为3300/220V，电压调整率忽略不计。白炽灯的额定电压为220V，功率为40W，功率因数为1。日光灯的额定电压为220V，功率为40W，功率因数为0.54。该变压器能接入的白炽灯数或日光灯数分别为（）。
A.480只，265只
B.470只，254只
C.450只，243只
D.440只，236只
正确答案：450只，243只
9、某变压器一次绕组接到220V的交流电源上，二次绕组的输出电压为36V，二次绕组的匝数为162匝，负载电阻为15Ω。则一次绕组匝数和电流分别为（）。
A.0.33A
B.0.35A
C.0.37A
D.0.39A
正确答案：0.39A
10、某三相变压器的容量为360kV·A，额定电压为3300/380V，一次绕组的额定电流为（）。
A.52.5A
B.56.0A
C.59.5A
D.63.0A
正确答案：63.0A
第七章单元测试
1、电源频率为50Hz，四个磁极的三相异步电动机，其同步转速为（） r/min。
A.3000
B.750
C.1500
D.1000
正确答案：1500
2、三相异步电动机旋转磁场的转速决定于（）。
A.电源电压大小
B.电源频率的高低
C.磁极对数
D.电源频率及磁极对数
正确答案：电源频率及磁极对数
3、三相异步电动机的额定功率是（）。
A.定子的输入功率
B.电动机输入的电功率
C.转子轴上输出的机械功率
正确答案：转子轴上输出的机械功率
4、电动机的转矩特性是指（）的关系特性。
A.电磁转矩与转子转速之间的关系，T = f（n）
B.电磁转矩与转差率之间的关系，T = f（s）
C.转子转速与电磁转矩之间的关系，n = f（T）
D.电磁转矩与输出功率之间的关系，T = f（P2）
正确答案：电磁转矩与转差率之间的关系，T = f（s）
5、某电动机的额定频率是50Hz，转速为1455r/min，则其转差率为（）。
A.0.025
B.0.03
C.0.035
D.0.04
正确答案：0.03
6、某电动机在△接法下的起动转矩为165 N·m，采用星形-三角形起运时，其起动转矩为（）。
A.55.0N·m
B.57.5N·m
C.60.5N·m
D.62.5N·m
正确答案：55.0N·m
7、某三相异步电动机的额定数据见下表，电动机的cosφ为（）。
A.0.8
B.0.82
C.0.84
D.0.86
正确答案：0.8
8、一台三相异步电动机的铭牌数据如下：△接法，PN = 15kW，nN = 1440r/min，UN = 380V，IN = 32A，cosφ = 0.81，f1 = 50Hz，电动机的效率η为（）。
A.0.86
B.0.88
C.0.82
D.0.84
正确答案：0.88
9、一台三相异步电动机的铭牌数据如下：△接法，P1 = 15kW，nN = 1440r/min，UN = 380V，η = 0.86，f1 = 50Hz，电动机的额定转矩TN为（）。
A.76.32N·m
B.82.40N·m
C.85.55N·m
D.88.63N·m
正确答案：85.55N·m
10、某三相异步电动机的额定数据见下表，电动机的最大转矩TM为（）。
A.1200.5N·m
B.1250.6N·m
C.1300.2N·m
D.1356.5N·m
正确答案：1300.2N·m
第八章单元测试
1、在电动机的继电接触器控制电路中，热继电器的作用是实现（）。
A.短路保护
B.过载保护
C.零电压保护
D.三相电源缺相保护
正确答案：过载保护
2、在电动机的继电接触器控制电路中，零电压保护的作用是（）。
A.防止电源电压降低烧坏电动机
B.防止停电后再恢复供电时电动机自行起动
C.实现短路保护
D.实现过电压保护
正确答案：防止停电后再恢复供电时电动机自行起动
3、在电动机的正、反转控制电路中，电气联锁（互锁）的功能是（）。
A.实现正、反转的自动切换
B.阻止正、反转的自动切换
C.防止两个交流接触器的线圈同时通电，以避免主电路被短路
正确答案：防止两个交流接触器的线圈同时通电，以避免主电路被短路
4、在继电接触器控制系统中，常用来接通和断开电动机主电路的器件是（）。
A.组合开关
B.中间继电器
C.热继电器
D.交流接触器
正确答案：交流接触器
5、某电动机采用下图所示的接法接线，其采用的接线方式为（）联结。
A.星形
B.三角形
C.错误接法
正确答案：三角形
6、在下图所示的电路中，具有短路保护作用的元件是（）。
A.元件Q
B.元件FR
C.元件KM
D.元件SB1
正确答案：元件Q
7、某电动机的控制电路如下图所示，实现长动起动控制和点动起动控制的按钮分别是（）。
A.SB2，SB1
B.SB1，SB2
C.SB2，SB3
D.SB3，SB2
正确答案：SB3，SB2
8、某电动机的正反转控制电路如下图所示，正确的说法是（）。
A.SB2和SB1的接法错误
B.KM2-1错误，KM1-1正确
C.KM1-2错误，KM2-2正确
正确答案：KM1-2错误，KM2-2正确
9、某电动机的控制电路如下图所示，正确的说法是（）。
A.能起动，不能停车
B.造成电源短路
C.通电就运行，不能停车
D.只能点动
正确答案：能起动，不能停车
10、某电动机的控制电路如下图所示，正确的说法是（）。
A.能起动，不能停车
B.造成电源短路
C.通电就运行，不能停车
D.只能点动
正确答案：只能点动
第九章单元测试
1、为保障实验操作的安全性，需遵循的原则是（）。
A.先断电，再接线
B.先串联，再并联
C.先主电路，再控制电路
D.勇于创新
正确答案：先断电，再接线
2、用于产生正弦信号的设备是（）。
A.万用表
B.示波器
C.信号发生器
D.直流稳压电源
正确答案：信号发生器
3、叠加定理不可用于含有哪种元件的电路（）。
A.电阻
B.电容
C.电感
D.二极管
正确答案：二极管
4、日光灯电路中，通过并联电容提高功率因数后，总有功功率会（）。
A.增大
B.减小
C.不变
D.不确定
正确答案：不变
5、用于调节三相输出电压的设备是（）。
A.降压器
B.调压器
C.变压器
D.稳压器
正确答案：调压器
6、交流接触器不包含以下哪个部分（）。
A.线圈
B.主触点
C.辅助触点
D.双金属片
正确答案：双金属片
7、通过观察发现单管放大电路输出波形出现饱和失真，为使电路工作在合适的静态工作点，则应（）。
A.调大RB1
B.调小RB1
C.调大RC
D.调小RC
正确答案：调大RB1
8、整流滤波电路中，万用表应按如下方式使用（）。
A.用直流电压档测量U2，直流电压档测量U0
B.用交流电压档测量U2，直流电压档测量U0
C.用直流电压档测量U2，交流电压档测量U0
D.用交流电压档测量U2，交流电压档测量U0
正确答案：用交流电压档测量U2，直流电压档测量U0
9、TTL与非门电路多余输入端的处理，以下几种方法不正确的是（）。
A.悬空
B.接高电平
C.接低电平
D.与有用端接在一起
正确答案：接低电平
10、计数器74LS160同时具有置数和清零功能，一下说法正确的是（）。
A.计数器74LS160具有同步置数和异步清零功能
B.计数器74LS160具有同步置数和同步清零功能
C.计数器74LS160具有异步置数和异步清零功能
D.计数器74LS160具有异步置数和同步清零功能
正确答案：计数器74LS160具有同步置数和异步清零功能
