智慧树知到《电路（山东联盟—潍坊学院）》章节测试答案
智慧树知到《电路（山东联盟—潍坊学院）》章节测试答案
第一章单元测试
1、同一实际电路部件在不同的应用条件下，其电路模型相同。
A.正确
B.错误
正确答案：错误
2、若电流的计算值为负，则说明其实际方向与参考方向（）。
A.全部都不对
B.相反
C.相同
D.无关
正确答案：相反
3、若Uab=12V，a 点电位Ua为5V，则b点电位Ub为（）V。
A.-7
B.0
C.5
D.7
正确答案：-7
4、电路中参考点选得不同，各点的电位（）。
A.与参考点无关
B.不同
C.相同
D.全部都不对
正确答案：不同

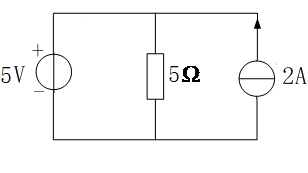

5、在下图所示电路中，电压源产生的功率为（）W。
A.-5
B.15
C.5
D.-15
正确答案：-5
6、当电阻R上u、i的参考方向为非关联参考方向时，欧姆定律的表达式应为（）。
A.u=-iR
B.u=iR
C.全部都不对
正确答案：u=-iR
7、对于理想电压源而言，不允许开路，但允许短路。
A.正确
B.错误
正确答案：错误
8、受控电源和独立电源一样，可以独立地向外提供电能和信号。
A.正确
B.错误
正确答案：错误

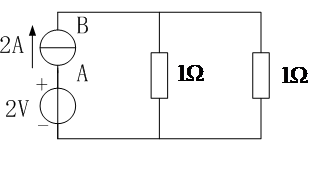

9、在下图所示的电路中， A、B两点间的电压UAB值为（）V。
A.-2
B.1
C.2
D.-1
正确答案：1
10、如图所示电路中电流I=（）A。
A.5
B.9
C.2
D.3
正确答案：3
第二章单元测试
1、设两个二端网络对外是等效的，则下列说法哪个是正确的？（）。
A.它们的外部特性相同
B.它们的内部结构相同
C.它们的内部特性相同
正确答案：它们的外部特性相同
2、电路等效变换时，如果一条支路的电流为零，可按（）处理。
A.短路
B.全部都不对
C.断路
正确答案：断路
3、并联电路中，阻值越大的电阻分到的电流越大。
A.正确
B.错误
正确答案：错误
4、电阻均为9Ω的Δ形电阻网络，若等效为Y形网络，各电阻的阻值应为（）Ω。
A.全是27Ω
B.全是3Ω
C.两个3Ω一个27Ω
D.两个27Ω一个3Ω
正确答案：全是3Ω
5、理想电压源和理想电流源并联，其对外的等效电路为（）。
A.开路
B.短路
C.理想电流源
D.理想电压源
正确答案：理想电压源
6、相同的理想电流源才能串联， 每个电流源的端电压不能确定。
A.正确
B.错误
正确答案：正确
7、1A的理想电流源与10Ω的电阻串联，则该串联支路对外的等效电路为（）
A.1A理想电流源
B.10Ω电阻
C.10V理想电压源
D.10V理想电压源与10Ω电阻的串联
正确答案：1A理想电流源
8、理想电压源与理想电流源之间可以等效变换。
A.正确
B.错误
正确答案：错误
9、对于任一二端口网络，其输入电阻等于端口电压与端口电流之比。
A.正确
B.错误
正确答案：错误
10、图示二端网络的输入电阻等于（）。
A.4Ω
B.2Ω
C.-2Ω
D.6Ω
正确答案：2Ω
第三章单元测试
1、对应一个图有很多的回路，但独立回路数远少于总的回路数。
A.正确
B.错误
正确答案：正确
2、用支路电流法求解图示电路时，需要列写（）个KCL方程。
A.1
B.2
C.4
D.3
正确答案：2
3、没有并联电阻的电流源称为无伴电流源。
A.正确
B.错误
正确答案：正确
4、对于一个具有n个结点，b条支路的电路，列写网孔电流方程，需要列写（）。
A.b-n-+1个KVL方程
B.b-n-1个KVL方程
C.n-1个KCL方程
D.n-1个KVL方程
正确答案：b-n-+1个KVL方程
5、对下图列写网孔电流方程时，互阻R21=（）Ω。
A.-R5
B.-R4
C.R4
D.R5
正确答案：-R4
6、回路电流法与网孔电流法的适用范围一样。
A.正确
B.错误
正确答案：错误
7、回路电流法是以（）为变量，列写（）方程。
A.KVL
B.KCL
C.支路电流
D.回路电流
正确答案：KVL；回路电流
8、对下图列写回路电流方程时，回路1的等效电压源电压
A.全部都不对
B.10
C.0
D.-10
正确答案：10
9、某一支路的支路电压等于两个结点电压之差。
A.正确
B.错误
正确答案：正确
10、列写结点电压方程时，互导总是负的，其值等于连接在两结点间支路电导的负值。
A.正确
B.错误
正确答案：正确
第四章单元测试
1、使用叠加定理来求解电路时，不作用的电流源用（）替代。
A.全部都不对
B.导线
C.短路
D.开路
正确答案：开路
2、电路中的功率，根据叠加定理等于各分电路计算所得功率的叠加。
A.正确
B.错误
正确答案：错误
3、替代定理既适用于线性电路，也适用于非线性电路。
A.正确
B.错误
正确答案：正确
4、对于给定的任意一个电路，若某一支路电压为up，根据替代定理，该支路就可以用（）来替代。
A.电流等于ip的独立电流源
B.电压等于up的独立电压源
C.全部都不对
D.R=up/ip的电阻
正确答案：电压等于up的独立电压源
5、戴维宁等效电路是指一个电阻和一个电压源的串联组合，其中电阻等于原有源二端网络（）.
A.电源内阻
B.外电路电阻
C.全部都不对
D.除源后的等效电阻
正确答案：除源后的等效电阻
6、如图电路中，电压U为（）。
A.8V
B.14V
C.12V
D.6V
正确答案：6V
7、诺顿等效电路均可由戴维宁等效电路经电源等效变换得到。
A.正确
B.错误
正确答案：错误
8、图示一端口网络，其端口的VCR关系是（）。
A.u ＝ 3i + 2
B.u ＝ 3i – 2
C.u ＝ -3i＋2
D.u ＝ -3i-2
正确答案：u ＝ 3i + 2
9、电源电动势E=6V，内阻R0=3Ω，当负载获得最大功率时，负载电阻R为（）。
A.R=3Ω
B.不能确定
C.R=6Ω
D.R=1.5Ω
正确答案：R=3Ω
10、最大功率传输定理只适应于直流电路。
A.正确
B.错误
正确答案：错误
第五章单元测试
1、电容元件充电时吸收能量，因此电容是耗能元件。
A.正确
B.错误
正确答案：错误
2、电容器串联后，其等效电容总是小于其中任一电容的电容量。
A.正确
B.错误
正确答案：正确
3、电容器在直流稳态电路中相当于（）
A.全部都不对
B.开关
C.开路
D.短路
正确答案：开路
4、电容两端的电压越大则流过电容的电流就越大。
A.正确
B.错误
正确答案：错误
5、两个电容C1=3μF，C2=6μF串联时，其等效电容值为（）μF。
A.9
B.2
C.3
D.6
正确答案：2
6、某电感L=4H，电感中的电流为5A，则该电感存储的磁场能为（）J
A.50
B.100
C.25
D.75
正确答案：50
7、电感元件是一种储存电场能量的部件。
A.正确
B.错误
正确答案：错误
8、电感L1=6H和L2=12H并联，其等效电感为（）
A.6
B.2
C.4
D.8
正确答案：4
9、在直流稳态时，电感元件上（）
A.无电流，无电压
B.有电流，有电压
C.有电流，无电压
D.无电流，有电压
正确答案：有电流，无电压
10、线性电感原件的韦安特性曲线是一条不过原点的直线。
A.正确
B.错误
正确答案：错误
第六章单元测试
1、换路定律指出：电感两端的电压是不能发生跃变的，只能连续变化。
A.正确
B.错误
正确答案：错误

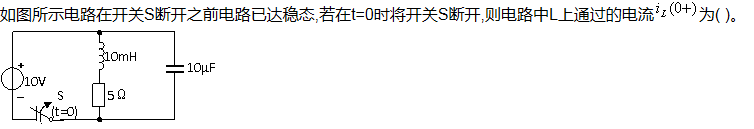

2、
A.0A
B.3A
C.2A
D.1A
正确答案：2A
3、10Ω电阻和0.2F电容并联电路的时间常数为（）。
A.5S
B.1S
C.2S
D.10S
正确答案：2S
4、RC电路初始储能为零，而由初始时刻施加于电路的外部激励引起的响应称为（）响应。
A.零输入
B.零状态
C.全响应
D.全部都不对
正确答案：零状态
5、一阶电路的全响应等于（）。
A.零输入响应加零状态响应
B.稳态分量加零输入响应
C.瞬态分量加零输入响应
D.稳态分量加零状态响应
正确答案：零输入响应加零状态响应
6、RC一阶电路中，C一定时，R值越大过渡过程进行的时间就越长；RL一阶电路中，L一定时，R值越大过渡过程进行的时间就越短。
A.正确
B.错误
正确答案：正确
7、
8、当电路为“临界阻尼”状态时，R；=
。
A.正确
B.错误
正确答案：正确
9、图示的电流用阶跃函数表示为：（）
10、冲激函数对时间的积分等于阶跃函数。
A.正确
B.错误
正确答案：正确
第七章单元测试
1、正弦量的三要素是有效值，频率和初相位。
A.正确
B.错误
正确答案：正确
2、正弦量和与之对应的相量相等。
A.正确
B.错误
正确答案：错误
3、关联参考方向下电容元件伏安关系的相量形式为
。
A.正确
B.错误
正确答案：正确
4、
。
A.正确
B.错误
正确答案：错误
5、
。
A.正确
B.错误
正确答案：正确
6、正弦电流
；，t=0时的值为10A，则该电流的最大值为（）
A.20A
B.10A
C.
D.
正确答案：20A
7、关联参考方向下某元件电压和电流分别为：
则该元件为（）
A.电阻
B.不是单一元件
C.电容
D.电感
正确答案：电感
8、图中各电流表都是交流电流表，其读数为电流的有效值。电流表1、2、3的读数依次为 5A、20A、25A，则电流表4的读数是（）
A.50A
B.10A
C.25A
D.5A
正确答案：5A
9、关联参考方向下电容元件的伏安关系，下面描述正确的是（）
A.
B.
C.
D.
正确答案：
；
10、如图电路，下列关系式正确的是（）
第八章单元测试
1、阻抗和导纳可以等效变换，变换后电路的性质不变。
A.正确
B.错误
正确答案：正确
2、根据阻抗可以判断元件性质，若
，则该元件性质为（）。
A.容性
B.电阻性
C.不一定
D.感性
正确答案：容性
3、下列关系式中正确的是（）
A.
B.
4、正弦稳态电路中电源频率升高时（）。
A.感抗增大
B.不一定
C.电阻增大
D.容抗增大
正确答案：感抗增大
5、借助相量图分析电路时参考相量如何选择（）。
A.串联电路选电压作参考相量
B.并联电路选电流作参考相量
C.串联电路选电流作参考相量
D.并联电路选电压作参考相量
正确答案：串联电路选电流作参考相量；并联电路选电压作参考相量
6、正弦稳态电路吸收的平均功率等于电路中所有电阻元件消耗的功率。
A.正确
B.错误
正确答案：正确
7、已知二端口网络的端口电压
。
A.
B.
C.
D.
正确答案：
8、工程实际中中提高感性负载功率因数的方法是在负载两端串联电容。
A.正确
B.错误
正确答案：错误
9、下列有关功率的关系式正确的是（）。
A.
B.
C.
D.
正确答案：
；
；
；
10、最大功率传输定理的前提条件是（）。
A.电源一定，负载可变
B.都不变
C.负载一定，电源可变
D.都可变
正确答案：电源一定，负载可变
第九章单元测试
1、耦合电感-同侧并联连接时，M起削弱作用。
A.正确
B.错误
正确答案：错误
2、变压器是通过电流来传递能量和电压的。
A.正确
B.错误
正确答案：错误
3、理想变压器既不消耗功率，也不吸收功率、也不储能。
A.正确
B.错误
正确答案：正确
4、理想变压器变阻抗性质，可以将二次侧的容性阻抗变为一次侧的感性阻抗。
A.正确
B.错误
正确答案：错误
5、如图电路，计算
6、关于耦合系数的描述正确的是（）
A.耦合系数的大小体现了两个耦合线圈的耦合的紧密程度
B.耦合系数总是小于1
C.耦合系数与两个耦合线圈的位置、线圈的结构、空间的大小有关
D.全耦合时，k=1
正确答案：耦合系数的大小体现了两个耦合线圈的耦合的紧密程度；全耦合时，k=1
7、含有耦合电感的电路，下列描述正确的是（）
A.反向串联时互感起加强作用
B.反向串联时互感起削弱作用
C.顺向串联时互感起加强作用
D.顺向串联时互感起削弱作用
正确答案：反向串联时互感起削弱作用；顺向串联时互感起加强作用
8、下列关于同名端的说法正确的是（）
A.两个耦合线圈的电流都从同名端流入，则磁通连起增助作用
B.同名端必须两两对应标注
C.两个耦合线圈的电流都从异名端流入，则磁通连起削弱作用
D.引入同名端的概念是为了简化电路
正确答案：两个耦合线圈的电流都从同名端流入，则磁通连起增助作用；
同名端必须两两对应标注；两个耦合线圈的电流都从异名端流入，则磁通连起削弱作用；引入同名端的概念是为了简化电路
9、下列属于理想变压器的理想条件的是（）
A.无损耗---线圈导线无电阻，做芯子的铁磁材料的磁导率无限大
B.全耦合k=1
C.L1、L2和M均为无限大，但保持；
不变
10、图示电路电压、电流关系正确的是（）；
A.
第十章单元测试
1、发生串联谐振的电路条件是（）
A.
B.
C.
正确答案：
2、串联谐振在L和C两端将出现过电压现象，因此也把串谐称为电压谐振。
A.正确
B.错误
正确答案：正确
3、RLC串联电路谐振时，其无功功率为0，说明（）
A.电路中电容和电感之间有能量交换，与电源之间没有能量交换
B.电路中无能量交换
C.无法确定
D.电路中电容、电感和电源之间有能量交换
正确答案：电路中电容和电感之间有能量交换，与电源之间没有能量交换
4、处于谐振状态的RLC串联电路，当电源频率升高时，电路将呈现出（）性。
A.电阻性
B.电感性
C.电容性
正确答案：电感性
5、谐振电路的品质因数越高，电路选择性越好，因此实用中Q值越大越好。
A.正确
B.错误
正确答案：错误
6、RLC多参数串联电路由感性变为容性的过程中，必然经过谐振点。
A.正确
B.错误
正确答案：正确
7、RLC并联谐振状态时，LC并联电路相当于开路。
A.正确
B.错误
正确答案：正确
8、品质因数高的电路对非谐振频率电流具有较强的抵制能力。
A.正确
B.错误
正确答案：正确
9、RLC并联电路，已知R=2Ω，L=4H，C=10F，则当该RLC并联电路处于谐振状态时，其等效阻抗为（）Ω（）。
A.1.5
B.2
C.1
D.2.5
正确答案：2
10、无论是串联还是并联电路，只要端电压与端电流同相，电路就发生谐振。
A.正确
B.错误
正确答案：正确
第十一章单元测试
1、
A.
B.
C.
D.
正确答案：
2、三相电源作Y接时，由各相首端向外引出的输电线俗称（）线，由各相尾端公共点向外引出的输电线俗称（）线，这种供电方式称为三相四线制。
A.火
B.地
C.中
正确答案：火；中
3、某三相四线制供电电路中，相电压为220V，则火线与火线之间的电压为（）。
A.220V
B.380V
C.311V
D.537V
正确答案：380V
4、对称三相Y接电路中，线电压超前与其相对应的相电压30°电角。
A.正确
B.错误
正确答案：正确
5、在电源对称的三相四线制电路中，若三相负载不对称，则该负载各相电压（）
A.仍然对称
B.不一定对称
C.不对称
正确答案：不对称
6、
B.0V
C.380V
正确答案：0V
7、
A.0A
B.10A
C.30A
正确答案：0A
8、三相对称交流电路的瞬时功率为（）。
A.一个随时间变化的量
B.一个常量，其值恰好等于有功功率
C.0
正确答案：一个常量，其值恰好等于有功功率
9、三相四线制电路无论对称与不对称，都可以用二瓦计法测量三相功率。
A.正确
B.错误
正确答案：错误
10、
。
A.正确
B.错误
正确答案：错误
第十二章单元测试
1、
。
A.正确
B.错误
正确答案：正确
2、
。
A.正确
B.错误
正确答案：错误

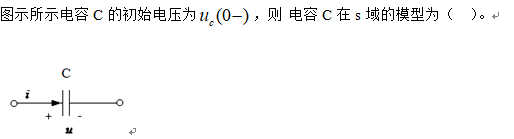

3、
A.1
B.
C.
D.
正确答案：
4、
5、只有是真分式的象函数才能通过部分分式展开法进行拉普拉斯反变换。（）。
A.正确
B.错误
正确答案：错误
6、在复频域分析法中基尔霍夫电流定律仍然适用，即对任一结点 ；
（）。
A.正确
B.错误
正确答案：正确
7、线性运算电路在形式上和正弦交流电路的相量分析电路相同。（）。
A.正确
B.错误
正确答案：错误
8、
。
A.正确
B.错误
正确答案：正确
9、网络函数可能是驱动点函数，也可能是转移函数。
A.正确
B.错误
正确答案：正确
10、
A.
B.
C.
D.
正确答案：
第十三章单元测试
1、非正弦周期量的有效值等于它各次谐波有效值之和。
A.正确
B.错误
正确答案：错误
2、只有同频率的谐波电压和电流才能构成平均功率，。
A.正确
B.错误
正确答案：正确
3、在非正弦周期电路中，电压的有效值U为（）.
A.
4、已知基波的频率为120Hz，则该非正弦波的三次谐波频率为（）.
A.300Hz
B.全部都不对
C.240Hz
D.360Hz
正确答案：360Hz
5、一个二端口网络的输入端口和输出端口的电压和电流共有6个。
A.正确
B.错误
正确答案：错误
6、无源二端口网络的Z参数仅与网络元件参数有关，与网络内部结构无关。
A.正确
B.错误
正确答案：错误
7、所有的二端口均有Z和Y 参数。
A.正确
B.错误
正确答案：错误

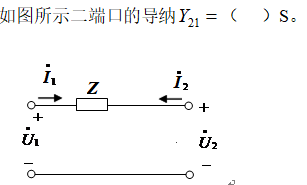

8、
A.-Z
B.1/Z
C.-1/Z
D.Z
正确答案：-1/Z
