绪论单元测试
1、学好《电路》课的意义（）
A.《电路》是电类专业（自动化、电气工程、电子与信息工程、通信等专业）的第一门专业基础课，有着非常重要的地位。
B.《电路》课程的掌握程度对于后续专业课程的学习，有着举足轻重的作用。
C.《电路》也是多数电类专业研究生入学考试课。
D.《电路》比较重要只是因为它的学分比较重。
正确答案：《电路》是电类专业（自动化、电气工程、电子与信息工程、通信等专业）的第一门专业基础课，有着非常重要的地位。《电路》课程的掌握程度对于后续专业课程的学习，有着举足轻重的作用。《电路》也是多数电类专业研究生入学考试课。
第一章单元测试
1、电流的参考方向为（）。
A.负电荷的移动方向
B.电流的实际方向
C.正电荷的移动方向
D.沿电路任意选定的某一方向
正确答案：沿电路任意选定的某一方向
2、图示电路，求u：（）。
A.-4V
B.4V
C.-2V
D.2V
正确答案：-4V
3、基尔霍夫电流定律应用于（）。
A.支路
B.网孔
C.节点
D.回路
正确答案：节点
4、在有n个节点，b条支路的连通电路中，可以列出独立KCL方程的个数为（）。
A.b-n+1
B.n+b
C.n
D.n-1
正确答案：n-1
5、图示电路中，直流电压表和电流表的读数分别为4V及1A，则电阻R为（）。
A.7
6、图示电路中电压U为（）。
A.2V
B.-2V
C.22V
D.-22V
正确答案：2V
7、图示电路中电压UAB为（）。
A.19V
B.21V
C.-16V
D.16V
正确答案：-16V
8、电路中b、c两点间的电压Ubc为（）。
A.-2V
B.2V
C.8V
D.0V
正确答案：2V
9、图示为某电路中的一个回路，其KCL方程为（）。
A.R1I1-R2I2+R3I3-R4I4=US1+US2-US3-US4
B.R1I1-R2I2-R3I3+R4I4=US1-US2-US3+US4
C.R1I1-R2I2-R3I3+R4I4=US1+US2-US3-US4
D.-R1I1+R2I2+R3I3-R4I4=US1+US2-US3-US4
正确答案：R1I1-R2I2-R3I3+R4I4=US1+US2-US3-US4
10、图示电路中电压US为（）。
A.7V
B.8V
C.4V
D.2V
正确答案：4V
第二章单元测试
1、图示电路中的I为（）。
A.1A
B.2A
C.-1A
D.0A
正确答案：2A
2、电路如图所示，短路线中的电流I为（）。
A.无穷大
B.10A
C.20A
D.30A
正确答案：10A
3、图示直流电路中，已知a点电位为5V，则参考点为（）。
A.a点
B.c点
C.b点
D.d点
正确答案：c点
4、图示电路中的电流I为（）。
A.10A
B.3A
C.0A
D.5A
正确答案：0A
5、图示电阻串联电路中，U=U1-U2+U3，再根据欧姆定律，可求出等效电阻R为（）。
A.R1-R2+R3
B.-R1+R2-R3
C.R1+R2+R3
D.-R1-R2-R3
正确答案：R1+R2+R3

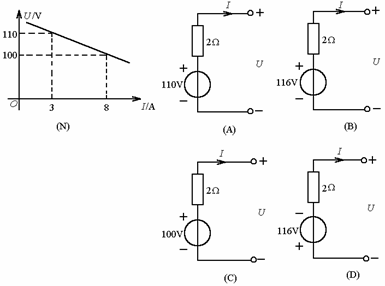

6、在下列各图中，与图（N）所示伏安特性相对应的电路是（）。
A.（D）
B.（C）
C.（A）
D.（B）
正确答案：（B）

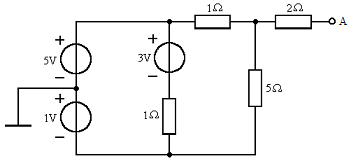

7、图示电路的开路电压Uoc为（）。
A.-2V
B.2V
C.8V
D.-4V
正确答案：-2V
8、图示电路中电位VA为（）。
A.6V
B.2V
C.5V
D.4V
正确答案：4V
9、如图所示电路中I1为（）。
A.0.5A
B.1.5A
C.2A
D.-1A
正确答案：2A
10、图示电路的电压U与电流I的关系为（）。
A.U=3+3I
B.U=3-3I
C.U=-1-3I
D.U=-1+3I
正确答案：U=-1-3I
第三章单元测试
1、各点电位的高低是（）的，而两点之间的电压值是（）的。
A.相对，相对
B.绝对，相对
C.相对，绝对
D.绝对，绝对
正确答案：相对，绝对
2、用结点电压法求解下列电路时，对于1结点列写方程正确的是（）。
A.
B.
C.
正确答案：
3、若利用结点电压法分析图示电路，需列（）个结点电压方程。
A.5
B.3
C.4
正确答案：3
4、网孔电流是电路中实际存在的电流。（）
A.正确
B.错误
正确答案：错误
5、某电路有3个节点和6条支路，采用支路电流法求解各支路电流时，应列出KCL方程数和KVL方程数为（）。
A.2个KCL和4个KVL方程
B.3个KCL和3个KVL方程
C.3个KCL和4个KVL方程
正确答案：2个KCL和4个KVL方程
6、下列说法错误的是（）。
A.图示电路中b点与地之间有电压源
B.图示电路中c点与地之间有电压源
C.图示电路中a点与地之间有电压源
正确答案：图示电路中b点与地之间有电压源
7、如图所示，使用网孔电流法求解电路，描述错误的是（）。
A.
B.
C.
正确答案：
8、结点电压法一般列写的是（）方程。
A.KVL
B.KCL
正确答案：KCL
9、网孔电流法一般列写的是（）方程。
A.KVL
B.KCL
正确答案：KVL
10、用结点电压法求解下列电路时，ia=（）V。
A.
B.
C.
正确答案：
第四章单元测试
1、如图，电流源单独作用时，电流I=-0.2A；电压源单独作用时，电流I=0.4A，则电流I=（）A。
A.0.6
B.0.2
C.-0.6
正确答案：0.2
2、使用叠加原理时，在分电路中的受控源需（）。
A.保留
B.除源
C.不确定
正确答案：保留
3、利用叠加定理可以用于计算电路中的（）。
A.电流
B.能量
C.功率
D.电压
正确答案：电流；电压
4、下图二端网络不能等效成实际电压源。（）
。
A.正确
B.错误
正确答案：错误
5、如图所示一有源二端线性网络，其戴维南等效电路中内阻R0为（）Ω。
A.7
B.10
C.8
正确答案：8
6、如图所示一有源二端线性网络，其戴维南等效电路中电压源为（）V。
A.64
B.8
C.16
正确答案：16
7、使用替代定理时，可以用短路替代电压为零的支路。（）
A.正确
B.错误
正确答案：正确
8、使用替代定理时，可以用短路替代电流为零的支路。（）
A.正确
B.错误
正确答案：错误
9、求解戴维南等效电阻时，如果电路中含有受控源，一般不能使用（）方法求解。
A.开路电压-短路电流法
B.外施电源法
C.直接求解法
正确答案：直接求解法
10、如图所示电路，可以等效成（）。
A.电压源串联电阻
B.电压源
C.电压源并联电阻
正确答案：电压源串联电阻
第五章单元测试
1、两个电感元件分别为4H和3H，则两者串联联后的等效电感值为（）。
A.9H
B.2H
C.3H
D.7H
正确答案：7H
2、两个电容元件分别为12F和4F，则两者串联联后的等效电容值为（）。
A.2F
B.4F
C.3F
D.16F
正确答案：3F
3、已知2F的电容的初始电压值为3V，则它的初始储能为（）。
A.6J
B.8J
C.12J
D.9J
正确答案：9J
4、设通过某元件的电荷
，如图所示。单位正电荷由a移至b时获得的能量为2J，求流过元件的电流
为（）。
A.
B.
C.
D.
正确答案：
5、电感是（）的元件。
A.储存磁场能量
B.储存电场能量
C.耗能
D.不储能也不耗能
正确答案：储存磁场能量
6、电容是（）的元件。
A.储存磁场能量
B.储存电场能量
C.耗能
D.不储能也不耗能
正确答案：储存电场能量
7、在正弦交流电路中，电感元件的瞬时值伏安关系可表达为（）。
A.
B.
C.
D.
正确答案：
8、在正弦交流电路中，电容元件的瞬时值伏安关系可表达为（）。
A.
B.
C.
D.
正确答案：
9、只有当电容值C和（）均给定时，一个线性电容电压才能完全确定。
A.时间
B.时间和电流
C.电流
D.初始电压uC（t0）
正确答案：初始电压uC（t0）
10、若di/dt0，则p0，电感将（）。
A.能量不变
B.吸收储存能量
C.能量为零
D.释放能量
正确答案：吸收储存能量
11、一般激励条件下，电感元件的电压不能突变。（）
A.正确
B.错误
正确答案：错误
12、一般激励条件下，电容元件的电压不能突变。（）
A.正确
B.错误
正确答案：正确
13、电感元件和电容元件都是记忆元件。（）
A.正确
B.错误
正确答案：正确
第六章单元测试
1、在换路瞬间，下列说法中正确的是（）。
A.电容电压必然跃变
B.电容电流不能跃变
C.电感电压不能跃变
D.电感电流不能跃变
正确答案：电感电流不能跃变
2、关于RC 电路的过渡过程，下列叙述不正确的是（）。
A.RC串联电路的全响应不可以利用叠加定理进行分析
B.RC串联电路的零状态响应就是电容器的充电过程
C.RC串联电路的零输入响应就是电容器的放电过程
D.初始条件不为0，同时又有电源作用的情况下RC 电路的响应称为全响应
正确答案：RC串联电路的全响应不可以利用叠加定理进行分析

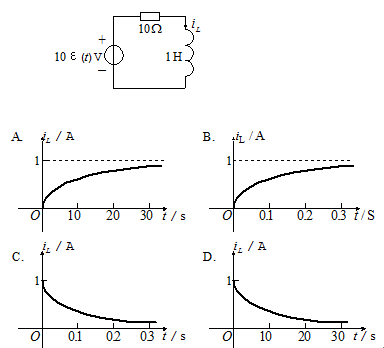

3、电路如图所示，
的波形为（）。
A.A
B.D
C.B
D.C
正确答案：B
4、求三要素法的初始条件y（0+）时，应将将电容C（）处理，然后求其他稳态值。
A.不确定
B.不变
C.短路
D.开路
正确答案：开路
5、用一个表达式写出下图中所示电压U的数学函数表达式为（）。
A.2ε（t-1）- ε（t-2）
B.ε（t-1）+ε（t-2）
C.ε（t-1）- 2ε（t-2）
D.ε（t-1）- ε（t-2）
正确答案：ε（t-1）- ε（t-2）
6、图示电路在换路前已达稳态。当t=0时开关接通，求t0的时间常数。（）
A.4s
B.3s
C.5s
D.2s
正确答案：4s
7、图示RL并联电路，外施电源
，初始电感电流
，则
为（）。
A.
B.
C.
D.
正确答案：
8、电路如图所示，当
9、动态电路是指含有（）元件的电路，其电路方程是微分方程。
A.受控源
B.独立源
C.储能
D.电阻
正确答案：储能
10、动态元件的初始储能在电路中产生的零状态响应中（）。
A.仅有暂态分量
B.既有稳态分量，又有暂态分量
C.与初始储能无关
D.仅有稳态分量
正确答案：既有稳态分量，又有暂态分量
11、图示含受控源电路的时间常数为（）。
A.
B.
C.10s
D.20s
正确答案：10s
12、图示电路无初始储能，若
，则
。若
，且初始状态仍为零，则
时，
应为（）。
A.
B.
C.
D.
正确答案：
13、如下图所示，当
14、零输入响应指的是外界输入为零。（）
A.正确
B.错误
正确答案：正确
15、全响应可以看作是零输入响应和零状态响应的叠加。（）
A.正确
B.错误
正确答案：正确
16、当发生换路时，动态电路的时间常数也变化。（）
A.正确
B.错误
正确答案：错误
第七章单元测试
1、在图示的正弦稳态电路中，电流表1A、2A、3A的读数分别为3A、10A、6A，电流表A的读数为（）。
A.7A
B.5A
C.19A
D.13A
正确答案：5A
2、在正弦电路中，纯电感元件上电压超前其电流90°的相位关系（）。
A.与参考方向无关
B.永远正确
C.与频率有关
D.在电压、电流为关联参考方向的前提下才成立
正确答案：永远正确
3、在图示电路中，R=XL，且U1=50V，U2=40V，则电路性质为（）。
A.感性的
B.无法确定
C.电阻性的
D.容性的
正确答案：容性的
4、在图示的正弦稳态电路中，电压表V1、V2、V3的读数分别为3V、10V、6V，电压表V的读数为（）。
A.19V
B.5V
C.13V
D.7V
正确答案：5V
5、在图示正弦电路中，设电源电压不变，在电感L两端并联一电容元件，则电流表读数（）。
A.增大
B.不变
C.无法确定
D.减小
正确答案：减小
6、一个复数乘上因子j相当于顺时针旋转90°。（）
A.正确
B.错误
正确答案：错误
7、两个不同频率的正弦量的相位差等于它们的初相位之差。（）
A.正确
B.错误
正确答案：错误
8、每一个相量都一个同频率的正弦量对应。（）
A.正确
B.错误
正确答案：正确
9、在正弦稳态电路中，电感元件的电压电流之间满足。（）
A.正确
B.错误
正确答案：错误
10、在正弦稳态电路中，当某一频率的正弦信号作电路的激励时，电路中所产生的响应也将是同频率的正弦量。（）
A.正确
B.错误
正确答案：正确
11、一个角频率为w，幅值为Am，初相角为q的正弦量可用同一频率的旋转相量的实部表示。（）
A.正确
B.错误
正确答案：正确
12、相量是一个复值常数，与正弦量没有任何联系（）。
A.正确
B.错误
正确答案：错误
第八章单元测试
1、若已知
，则它们之间的相位差
为（）。
A.
B.
C.
D.
正确答案：
2、下列表达式中写法正确的是（）。
A.
B.
C.
正确答案：
3、图示电路中，电压相量
，阻抗
，则该电路的阻抗角
为（）。
A.60°
B.45°
C.15°
D.-15°
正确答案：45°
4、在图示交流RL串联电路中，下列式子中错误的是（）。
A.
B.
C.
正确答案：
5、两个正弦交流电流i1 和i2 的有效值I1 = I2 =10A。i1 与i2 相加后总电流的有效值仍为10A。则它们之间的相位差是（）。
A.180°
B.90°
C.120°
正确答案：120°
6、若电源频率为f时，电路的感抗等于容抗，则当频率为2f时，该感抗为容抗的（）倍。
A.2
B.4
C.0.5
正确答案：4
7、如图所示电路，二端网络输入的电流为
，端电压为
，则可判定N为为感性负载。（）
。
A.正确
B.错误
正确答案：错误
8、在R、L、C串联电路中，已知R=XL=5Ω，XC=8Ω，则电路的性质为（）。
A.感性
B.容性
C.阻性
正确答案：容性
9、在如图所示正弦交流电路中，各支路电流有效值为I1＝1A，I2＝1A，I3＝3A，则总电流i的有效值I为（）。
A.
B.5A
C.3A
正确答案：
10、某电路电压
，电流
，该电路的有功功率P=（）。
A.692W
B.346W
C.600W
正确答案：346W
第九章单元测试
1、两互感线圈的耦合系数K=（）。
A.
B.
C.
D.
正确答案：
2、两互感线圈反向串联时，其等效电感量L顺=（）。
A.
3、理想变压器的符合的条件中，要求自感量、互感量是（）。
A.对两者都不做要求
B.只要求互感量无穷大
C.只要求自感量无穷大
D.两者均为无穷大
正确答案：两者均为无穷大
4、两互感线圈同侧相并时，其等效电感量L同=（）。
A.
B.
C.其余都不是
D.
正确答案：
5、如果实现变压器升压比为u1：u2=20：1，需要设置原边和副边的线圈匝数比为（）。
A.20：1
B.1：10
C.1：20
D.10：1
正确答案：1：20
6、RLC并联电路在f0时发生谐振，当频率减小到1/2f0时，电路性质呈（）。
A.电感性
B.电容性
C.电阻性
D.不能确定
正确答案：电容性
7、下列说法中，（）是正确的。
A.并谐时阻抗最小
B.电压一定条件下，串谐时电流最小
C.串谐时阻抗最小
D.电路谐振时阻抗最小
正确答案：串谐时阻抗最小
8、发生并联谐振的电路条件是（）。
A.
B.
C.
D.
正确答案:
9、RLC串联回路谐振时，阻抗（）。
A.越大
B.最大
C.最小
D.越小
正确答案：最小
10、RLC串联回路谐振时，
（）。
A.
B.
C.反相
D.同相
正确答案：
11、变压器的同名端不可以随意标注，必须通过检测才能确定。（）
A.正确
B.错误
正确答案：正确
12、耦合电感的电压总是等于自感电压加上互感电压。（）
A.正确
B.错误
正确答案：错误
13、发生串联谐振时，电感和电容电压为0，电源电压全部加在电阻上。（）
A.正确
B.错误
正确答案：错误
14、理想变压器在工作过程中吸收功率。（）
A.正确
B.错误
正确答案：错误
第十章单元测试
1、在某对称星形连接的三相负载电路中，相序为正序，已知线电压
，则C相电压有效值相量为（）。
A.
B.
C.
D.其他选项都不对
正确答案：
2、对于正序的对称三相电源，已知
，则（）。
A.
B.
C.其他选项都不对
D.
正确答案：
3、有一个三相电源，已知其
，则这个三相电源的相序是（）。
A.A-B-C
B.C-A-B
C.A-C-B
D.C-B-A
正确答案：A-C-B
4、负载星形联结时，负载两端的电压是电源的相电压。（）
A.正确
B.错误
正确答案：正确
5、负载三角形联结时，负载两端的电压是电源的相电压。（）
A.正确
B.错误
正确答案：错误
6、对称星形负载R接于对称三相三线制电源上，如图所示，若电源线电压为380V，当开关S打开后，电压的测量值为（）。
A.380V
B.110V
C.190V
D.220V
正确答案：190V
7、对称三角形负载R接于对称三相三线制电源上，如图所示。当开关S闭合时，电流表测量值为1A，则当开关S打开后，电流表测量值为（）。
A.1
B.2
C.
D.
正确答案：1
8、对称三相电路的有功功率
，其中
角为（）。
A.相电压与相电流之间的相位差
B.线电压与相电流之间的相位差
C.线电压与线电流之间的相位差
正确答案：相电压与相电流之间的相位差
9、某三相电路中A、B、C三相的有功功率分别为PA、PB、PC，则该三相电路总有功功率P为（）。
A.
B.
C.
正确答案：
10、当用两表法测量三相三线制电路的有功功率时，每个表的读数都是具有实际意义的。（）
A.正确
B.错误
正确答案：错误
第十一章单元测试
1、若加在电阻R两端的电压
，则通过R的电流的有效值为（）。
A.
B.
C.
D.
正确答案：
2、已知R、C串联电路的电压
，则电路电流i为（）。
A.5sin（3wt-113.1°）A
B.9.85sin（3wt-84°）A
C.[15-5sin（3wt+66.9°）]A
D.5sin（3wt+66.9°）A
正确答案：5sin（3wt-113.1°）A
3、图示电路中，已知
，则电流表的读数为（）。
A.1A
B.7A
C.3A
D.5A
正确答案：5A
4、将R=8W与wL=2W串联后，接到uS=[40+30sin（3wt-30°）]V的电压源，则电路的电流i为（）。
A.[5+3.66sin（3wt-44°）]A
B.3sin（3wt-66.9°）A
C.[5+3sin（3wt-83.1°）]A
D.[5+3sin（3wt-66.9°）]A
正确答案：[5+3sin（3wt-66.9°）]A
5、图示波形的傅里叶级数展开式中不存在的项为（）。
A.偶次谐波项
B.余弦项
C.奇次谐波项
D.正弦项
正确答案：偶次谐波项
6、图示非正弦周期函数f（t）为（）。
A.偶函数且仅含奇次谐波
B.偶函数且仅含偶次谐波
C.奇函数且仅含偶次谐波
D.奇函数且仅含奇次谐波
正确答案：奇函数且仅含奇次谐波
7、在非正弦周期电流电路中，若电路各部分电压、电流的波形都与激励源波形相同，则该电路为（）。
A.R、L、C电路
B.纯电感电路
C.纯电阻电路
D.纯电容电路
正确答案：纯电阻电路
8、图示电路中，已知
，u2=1V，R=1W，L=1H，C=1mF，功率表的读数为（）。
A.0W
B.1W
C.
D.2W
正确答案：0W
9、非正弦周期电压波形的计时起点改变时，波形对纵轴和原点的对称性将发生变化，但不影响它是否为奇谐波函数。（）
A.正确
B.错误
正确答案：正确
10、一个周期函数是否为奇谐波函数，不仅与它的波形有关，而且与计时起点的选择有关。（）
A.正确
B.错误
正确答案：错误
11、非正弦周期量的傅里叶级数展开式中，其直流分量A0是非正弦量在一个周期内的平均值，与计时起点的选择无关。（）
A.正确
B.错误
正确答案：正确
12、非正弦周期信号的峰值越大，其有效值也越大。（）
A.正确
B.错误
正确答案：错误
13、非正弦周期量的有效值等于它的直流分量、基波及各次谐波有效值的和。（）
A.正确
B.错误
正确答案：错误
14、一个周期函数是否为奇谐波函数，完全由它的波形所决定，与计时起点的选择无关。（）
A.正确
B.错误
正确答案：正确
15、若周期函数的傅里叶级数展开式中只含奇次谐波，则该函数称为奇函数。（）
A.正确
B.错误
正确答案：错误
16、非正弦周期电流电路中，不同频率的电压与电流能构成瞬时功率，因此也能构成平均功率。（）
A.正确
B.错误
正确答案：错误
17、图示电路中，uS=[10sint+5sin（2t+30°）]V，电阻R消耗的有功功率为uS中各分量单独作用于电路时，在R上产生的有功功率之和。（）
A.正确
B.错误
正确答案：正确
18、已知：u1=（10sinwt+5sin3wt）V，u2=[10sinwt+5sin（3wt+p）]V，这两个非正弦电压的基波分量与三次谐波分量的振幅分别相等，因此，u1与u2的有效值相等，二者的峰值也相等。（）
A.正确
B.错误
正确答案：错误
19、对称三相非正弦电路的线电压中不含三次及三的整数倍次谐波，则三相三线制电路的负载相电压中也不含三次及三的整数倍次谐波。（）
A.正确
B.错误
正确答案：正确
第十二章单元测试
1、图示电感元件的电压、电流关系的运算形式是（）。
A.
B.
C.
D.
正确答案：
2、应用运算法分析动态电路时，求得的响应是（）。
A.全响应
B.冲激响应
C.响应的暂态分量
D.响应的稳态分量
正确答案：全响应
3、
4、求解
5、某一阶电路的电流象函数为
，则该电路的时间常数是（）。
A.5s
B.0.4s
C.2.5s
D.0.2s
正确答案：0.4s
6、某一线性电路元件的复频域阻抗是2s，此元件是（）。
A.电感
B.电阻
C.电容
D.无法判断
正确答案：电感
7、电容C的复频域导纳是（）。
A.
B.sC
C.
D.
正确答案：sC
8、网络零状态响应的象函数与激励的象函数之比称为网络函数。（）
A.正确
B.错误
正确答案：正确
9、某单个元件的复频域阻抗为
，则该元件是电容，其参数为20μF。（）
A.正确
B.错误
正确答案：错误
10、某无源二端网络的等效复频域阻抗Z（s）=10+1/s，则该网络的等效复频域导纳Y（s）=0.1+s。（）
A.正确
B.错误
正确答案：错误
11、初始储能为零的动态元件所对应的复频域电路模型中，没有附加电压源。（）
A.正确
B.错误
正确答案：正确
12、当电感电压uL与电流iL的参考方向为非关联时，其伏安关系的复频域形式为
。（）
A.正确
B.错误
正确答案：正确
13、某一阶电路电流响应的象函数
，则该电路的时间常数
。（）
A.正确
B.错误
正确答案：错误
绪论单元测试
1、学好《电路》课的意义（）
A.《电路》是电类专业（自动化、电气工程、电子与信息工程、通信等专业）的第一门专业基础课，有着非常重要的地位。
B.《电路》课程的掌握程度对于后续专业课程的学习，有着举足轻重的作用。
C.《电路》也是多数电类专业研究生入学考试课。
D.《电路》比较重要只是因为它的学分比较重。
正确答案：《电路》是电类专业（自动化、电气工程、电子与信息工程、通信等专业）的第一门专业基础课，有着非常重要的地位。《电路》课程的掌握程度对于后续专业课程的学习，有着举足轻重的作用。《电路》也是多数电类专业研究生入学考试课。
第一章单元测试
1、电流的参考方向为（）。
A.负电荷的移动方向
B.电流的实际方向
C.正电荷的移动方向
D.沿电路任意选定的某一方向
正确答案：沿电路任意选定的某一方向
2、图示电路，求u：（）。
A.-4V
B.4V
C.-2V
D.2V
正确答案：-4V
3、基尔霍夫电流定律应用于（）。
A.支路
B.网孔
C.节点
D.回路
正确答案：节点
4、在有n个节点，b条支路的连通电路中，可以列出独立KCL方程的个数为（）。
A.b-n+1
B.n+b
C.n
D.n-1
正确答案：n-1
5、图示电路中，直流电压表和电流表的读数分别为4V及1A，则电阻R为（）。
A.7
6、图示电路中电压U为（）。
A.2V
B.-2V
C.22V
D.-22V
正确答案：2V
7、图示电路中电压UAB为（）。
A.19V
B.21V
C.-16V
D.16V
正确答案：-16V
8、电路中b、c两点间的电压Ubc为（）。
A.-2V
B.2V
C.8V
D.0V
正确答案：2V
9、图示为某电路中的一个回路，其KCL方程为（）。
A.R1I1-R2I2+R3I3-R4I4=US1+US2-US3-US4
B.R1I1-R2I2-R3I3+R4I4=US1-US2-US3+US4
C.R1I1-R2I2-R3I3+R4I4=US1+US2-US3-US4
D.-R1I1+R2I2+R3I3-R4I4=US1+US2-US3-US4
正确答案：R1I1-R2I2-R3I3+R4I4=US1+US2-US3-US4
10、图示电路中电压US为（）。
A.7V
B.8V
C.4V
D.2V
正确答案：4V
第二章单元测试
1、图示电路中的I为（）。
A.1A
B.2A
C.-1A
D.0A
正确答案：2A
2、电路如图所示，短路线中的电流I为（）。
A.无穷大
B.10A
C.20A
D.30A
正确答案：10A
3、图示直流电路中，已知a点电位为5V，则参考点为（）。
A.a点
B.c点
C.b点
D.d点
正确答案：c点
4、图示电路中的电流I为（）。
A.10A
B.3A
C.0A
D.5A
正确答案：0A
5、图示电阻串联电路中，U=U1-U2+U3，再根据欧姆定律，可求出等效电阻R为（）。
A.R1-R2+R3
B.-R1+R2-R3
C.R1+R2+R3
D.-R1-R2-R3
正确答案：R1+R2+R3
6、在下列各图中，与图（N）所示伏安特性相对应的电路是（）。
A.（D）
B.（C）
C.（A）
D.（B）
正确答案：（B）
7、图示电路的开路电压Uoc为（）。
A.-2V
B.2V
C.8V
D.-4V
正确答案：-2V
8、图示电路中电位VA为（）。
A.6V
B.2V
C.5V
D.4V
正确答案：4V
9、如图所示电路中I1为（）。
A.0.5A
B.1.5A
C.2A
D.-1A
正确答案：2A
10、图示电路的电压U与电流I的关系为（）。
A.U=3+3I
B.U=3-3I
C.U=-1-3I
D.U=-1+3I
正确答案：U=-1-3I
第三章单元测试
1、各点电位的高低是（）的，而两点之间的电压值是（）的。
A.相对，相对
B.绝对，相对
C.相对，绝对
D.绝对，绝对
正确答案：相对，绝对
2、用结点电压法求解下列电路时，对于1结点列写方程正确的是（）。
A.
B.
C.
正确答案：
3、若利用结点电压法分析图示电路，需列（）个结点电压方程。
A.5
B.3
C.4
正确答案：3
4、网孔电流是电路中实际存在的电流。（）
A.正确
B.错误
正确答案：错误
5、某电路有3个节点和6条支路，采用支路电流法求解各支路电流时，应列出KCL方程数和KVL方程数为（）。
A.2个KCL和4个KVL方程
B.3个KCL和3个KVL方程
C.3个KCL和4个KVL方程
正确答案：2个KCL和4个KVL方程
6、下列说法错误的是（）。
A.图示电路中b点与地之间有电压源
B.图示电路中c点与地之间有电压源
C.图示电路中a点与地之间有电压源
正确答案：图示电路中b点与地之间有电压源
7、如图所示，使用网孔电流法求解电路，描述错误的是（）。
A.
B.
C.
正确答案：
8、结点电压法一般列写的是（）方程。
A.KVL
B.KCL
正确答案：KCL
9、网孔电流法一般列写的是（）方程。
A.KVL
B.KCL
正确答案：KVL
10、用结点电压法求解下列电路时，ia=（）V。
A.
B.
C.
正确答案：
第四章单元测试
1、如图，电流源单独作用时，电流I=-0.2A；电压源单独作用时，电流I=0.4A，则电流I=（）A。
A.0.6
B.0.2
C.-0.6
正确答案：0.2
2、使用叠加原理时，在分电路中的受控源需（）。
A.保留
B.除源
C.不确定
正确答案：保留
3、利用叠加定理可以用于计算电路中的（）。
A.电流
B.能量
C.功率
D.电压
正确答案：电流；电压
4、下图二端网络不能等效成实际电压源。（）
。
A.正确
B.错误
正确答案：错误
5、如图所示一有源二端线性网络，其戴维南等效电路中内阻R0为（）Ω。
A.7
B.10
C.8
正确答案：8
6、如图所示一有源二端线性网络，其戴维南等效电路中电压源为（）V。
A.64
B.8
C.16
正确答案：16
7、使用替代定理时，可以用短路替代电压为零的支路。（）
A.正确
B.错误
正确答案：正确
8、使用替代定理时，可以用短路替代电流为零的支路。（）
A.正确
B.错误
正确答案：错误
9、求解戴维南等效电阻时，如果电路中含有受控源，一般不能使用（）方法求解。
A.开路电压-短路电流法
B.外施电源法
C.直接求解法
正确答案：直接求解法
10、如图所示电路，可以等效成（）。
A.电压源串联电阻
B.电压源
C.电压源并联电阻
正确答案：电压源串联电阻
第五章单元测试
1、两个电感元件分别为4H和3H，则两者串联联后的等效电感值为（）。
A.9H
B.2H
C.3H
D.7H
正确答案：7H
2、两个电容元件分别为12F和4F，则两者串联联后的等效电容值为（）。
A.2F
B.4F
C.3F
D.16F
正确答案：3F
3、已知2F的电容的初始电压值为3V，则它的初始储能为（）。
A.6J
B.8J
C.12J
D.9J
正确答案：9J
4、设通过某元件的电荷
，如图所示。单位正电荷由a移至b时获得的能量为2J，求流过元件的电流
为（）。
A.
B.
C.
D.
正确答案：
5、电感是（）的元件。
A.储存磁场能量
B.储存电场能量
C.耗能
D.不储能也不耗能
正确答案：储存磁场能量
6、电容是（）的元件。
A.储存磁场能量
B.储存电场能量
C.耗能
D.不储能也不耗能
正确答案：储存电场能量
7、在正弦交流电路中，电感元件的瞬时值伏安关系可表达为（）。
A.
B.
C.
D.
正确答案：
8、在正弦交流电路中，电容元件的瞬时值伏安关系可表达为（）。
A.
B.
C.
D.
正确答案：
9、只有当电容值C和（）均给定时，一个线性电容电压才能完全确定。
A.时间
B.时间和电流
C.电流
D.初始电压uC（t0）
正确答案：初始电压uC（t0）
10、若di/dt0，则p0，电感将（）。
A.能量不变
B.吸收储存能量
C.能量为零
D.释放能量
正确答案：吸收储存能量
11、一般激励条件下，电感元件的电压不能突变。（）
A.正确
B.错误
正确答案：错误
12、一般激励条件下，电容元件的电压不能突变。（）
A.正确
B.错误
正确答案：正确
13、电感元件和电容元件都是记忆元件。（）
A.正确
B.错误
正确答案：正确
第六章单元测试
1、在换路瞬间，下列说法中正确的是（）。
A.电容电压必然跃变
B.电容电流不能跃变
C.电感电压不能跃变
D.电感电流不能跃变
正确答案：电感电流不能跃变
2、关于RC 电路的过渡过程，下列叙述不正确的是（）。
A.RC串联电路的全响应不可以利用叠加定理进行分析
B.RC串联电路的零状态响应就是电容器的充电过程
C.RC串联电路的零输入响应就是电容器的放电过程
D.初始条件不为0，同时又有电源作用的情况下RC 电路的响应称为全响应
正确答案：RC串联电路的全响应不可以利用叠加定理进行分析
3、电路如图所示，
的波形为（）。
A.A
B.D
C.B
D.C
正确答案：B
4、求三要素法的初始条件y（0+）时，应将将电容C（）处理，然后求其他稳态值。
A.不确定
B.不变
C.短路
D.开路
正确答案：开路
5、用一个表达式写出下图中所示电压U的数学函数表达式为（）。
A.2ε（t-1）- ε（t-2）
B.ε（t-1）+ε（t-2）
C.ε（t-1）- 2ε（t-2）
D.ε（t-1）- ε（t-2）
正确答案：ε（t-1）- ε（t-2）
6、图示电路在换路前已达稳态。当t=0时开关接通，求t0的时间常数。（）
A.4s
B.3s
C.5s
D.2s
正确答案：4s
7、图示RL并联电路，外施电源
，初始电感电流
，则
为（）。
A.
B.
C.
D.
正确答案：
8、电路如图所示，当
9、动态电路是指含有（）元件的电路，其电路方程是微分方程。
A.受控源
B.独立源
C.储能
D.电阻
正确答案：储能
10、动态元件的初始储能在电路中产生的零状态响应中（）。
A.仅有暂态分量
B.既有稳态分量，又有暂态分量
C.与初始储能无关
D.仅有稳态分量
正确答案：既有稳态分量，又有暂态分量
11、图示含受控源电路的时间常数为（）。
A.
B.
C.10s
D.20s
正确答案：10s
12、图示电路无初始储能，若
，则
。若
，且初始状态仍为零，则
时，
应为（）。
A.
B.
C.
D.
正确答案：
13、如下图所示，当
14、零输入响应指的是外界输入为零。（）
A.正确
B.错误
正确答案：正确
15、全响应可以看作是零输入响应和零状态响应的叠加。（）
A.正确
B.错误
正确答案：正确
16、当发生换路时，动态电路的时间常数也变化。（）
A.正确
B.错误
正确答案：错误
第七章单元测试
1、在图示的正弦稳态电路中，电流表1A、2A、3A的读数分别为3A、10A、6A，电流表A的读数为（）。
A.7A
B.5A
C.19A
D.13A
正确答案：5A
2、在正弦电路中，纯电感元件上电压超前其电流90°的相位关系（）。
A.与参考方向无关
B.永远正确
C.与频率有关
D.在电压、电流为关联参考方向的前提下才成立
正确答案：永远正确
3、在图示电路中，R=XL，且U1=50V，U2=40V，则电路性质为（）。
A.感性的
B.无法确定
C.电阻性的
D.容性的
正确答案：容性的
4、在图示的正弦稳态电路中，电压表V1、V2、V3的读数分别为3V、10V、6V，电压表V的读数为（）。
A.19V
B.5V
C.13V
D.7V
正确答案：5V
5、在图示正弦电路中，设电源电压不变，在电感L两端并联一电容元件，则电流表读数（）。
A.增大
B.不变
C.无法确定
D.减小
正确答案：减小
6、一个复数乘上因子j相当于顺时针旋转90°。（）
A.正确
B.错误
正确答案：错误
7、两个不同频率的正弦量的相位差等于它们的初相位之差。（）
A.正确
B.错误
正确答案：错误
8、每一个相量都一个同频率的正弦量对应。（）
A.正确
B.错误
正确答案：正确
9、在正弦稳态电路中，电感元件的电压电流之间满足。（）
A.正确
B.错误
正确答案：错误
10、在正弦稳态电路中，当某一频率的正弦信号作电路的激励时，电路中所产生的响应也将是同频率的正弦量。（）
A.正确
B.错误
正确答案：正确
11、一个角频率为w，幅值为Am，初相角为q的正弦量可用同一频率的旋转相量的实部表示。（）
A.正确
B.错误
正确答案：正确
12、相量是一个复值常数，与正弦量没有任何联系（）。
A.正确
B.错误
正确答案：错误
第八章单元测试
1、若已知
，则它们之间的相位差
为（）。
A.
B.
C.
D.
正确答案：
2、下列表达式中写法正确的是（）。
A.
B.
C.
正确答案：
3、图示电路中，电压相量
，阻抗
，则该电路的阻抗角
为（）。
A.60°
B.45°
C.15°
D.-15°
正确答案：45°
4、在图示交流RL串联电路中，下列式子中错误的是（）。
A.
B.
C.
正确答案：
5、两个正弦交流电流i1 和i2 的有效值I1 = I2 =10A。i1 与i2 相加后总电流的有效值仍为10A。则它们之间的相位差是（）。
A.180°
B.90°
C.120°
正确答案：120°
6、若电源频率为f时，电路的感抗等于容抗，则当频率为2f时，该感抗为容抗的（）倍。
A.2
B.4
C.0.5
正确答案：4
7、如图所示电路，二端网络输入的电流为
，端电压为
，则可判定N为为感性负载。（）
。
A.正确
B.错误
正确答案：错误
8、在R、L、C串联电路中，已知R=XL=5Ω，XC=8Ω，则电路的性质为（）。
A.感性
B.容性
C.阻性
正确答案：容性
9、在如图所示正弦交流电路中，各支路电流有效值为I1＝1A，I2＝1A，I3＝3A，则总电流i的有效值I为（）。
A.
B.5A
C.3A
正确答案：
10、某电路电压
，电流
，该电路的有功功率P=（）。
A.692W
B.346W
C.600W
正确答案：346W
第九章单元测试
1、两互感线圈的耦合系数K=（）。
A.
B.
C.
D.
正确答案：
2、两互感线圈反向串联时，其等效电感量L顺=（）。
A.
3、理想变压器的符合的条件中，要求自感量、互感量是（）。
A.对两者都不做要求
B.只要求互感量无穷大
C.只要求自感量无穷大
D.两者均为无穷大
正确答案：两者均为无穷大
4、两互感线圈同侧相并时，其等效电感量L同=（）。
A.
B.
C.其余都不是
D.
正确答案：
5、如果实现变压器升压比为u1：u2=20：1，需要设置原边和副边的线圈匝数比为（）。
A.20：1
B.1：10
C.1：20
D.10：1
正确答案：1：20
6、RLC并联电路在f0时发生谐振，当频率减小到1/2f0时，电路性质呈（）。
A.电感性
B.电容性
C.电阻性
D.不能确定
正确答案：电容性
7、下列说法中，（）是正确的。
A.并谐时阻抗最小
B.电压一定条件下，串谐时电流最小
C.串谐时阻抗最小
D.电路谐振时阻抗最小
正确答案：串谐时阻抗最小
8、发生并联谐振的电路条件是（）。
A.
B.
C.
D.
正确答案:
9、RLC串联回路谐振时，阻抗（）。
A.越大
B.最大
C.最小
D.越小
正确答案：最小
10、RLC串联回路谐振时，
（）。
A.
B.
C.反相
D.同相
正确答案：
11、变压器的同名端不可以随意标注，必须通过检测才能确定。（）
A.正确
B.错误
正确答案：正确
12、耦合电感的电压总是等于自感电压加上互感电压。（）
A.正确
B.错误
正确答案：错误
13、发生串联谐振时，电感和电容电压为0，电源电压全部加在电阻上。（）
A.正确
B.错误
正确答案：错误
14、理想变压器在工作过程中吸收功率。（）
A.正确
B.错误
正确答案：错误
第十章单元测试
1、在某对称星形连接的三相负载电路中，相序为正序，已知线电压
，则C相电压有效值相量为（）。
A.
B.
C.
D.其他选项都不对
正确答案：
2、对于正序的对称三相电源，已知
，则（）。
A.
B.
C.其他选项都不对
D.
正确答案：
3、有一个三相电源，已知其
，则这个三相电源的相序是（）。
A.A-B-C
B.C-A-B
C.A-C-B
D.C-B-A
正确答案：A-C-B
4、负载星形联结时，负载两端的电压是电源的相电压。（）
A.正确
B.错误
正确答案：正确
5、负载三角形联结时，负载两端的电压是电源的相电压。（）
A.正确
B.错误
正确答案：错误
6、对称星形负载R接于对称三相三线制电源上，如图所示，若电源线电压为380V，当开关S打开后，电压的测量值为（）。
A.380V
B.110V
C.190V
D.220V
正确答案：190V
7、对称三角形负载R接于对称三相三线制电源上，如图所示。当开关S闭合时，电流表测量值为1A，则当开关S打开后，电流表测量值为（）。
A.1
B.2
C.
D.
正确答案：1
8、对称三相电路的有功功率
，其中
角为（）。
A.相电压与相电流之间的相位差
B.线电压与相电流之间的相位差
C.线电压与线电流之间的相位差
正确答案：相电压与相电流之间的相位差
9、某三相电路中A、B、C三相的有功功率分别为PA、PB、PC，则该三相电路总有功功率P为（）。
A.
B.
C.
正确答案：
10、当用两表法测量三相三线制电路的有功功率时，每个表的读数都是具有实际意义的。（）
A.正确
B.错误
正确答案：错误
第十一章单元测试
1、若加在电阻R两端的电压
，则通过R的电流的有效值为（）。
A.
B.
C.
D.
正确答案：
2、已知R、C串联电路的电压
，则电路电流i为（）。
A.5sin（3wt-113.1°）A
B.9.85sin（3wt-84°）A
C.[15-5sin（3wt+66.9°）]A
D.5sin（3wt+66.9°）A
正确答案：5sin（3wt-113.1°）A
3、图示电路中，已知
，则电流表的读数为（）。
A.1A
B.7A
C.3A
D.5A
正确答案：5A
4、将R=8W与wL=2W串联后，接到uS=[40+30sin（3wt-30°）]V的电压源，则电路的电流i为（）。
A.[5+3.66sin（3wt-44°）]A
B.3sin（3wt-66.9°）A
C.[5+3sin（3wt-83.1°）]A
D.[5+3sin（3wt-66.9°）]A
正确答案：[5+3sin（3wt-66.9°）]A
5、图示波形的傅里叶级数展开式中不存在的项为（）。
A.偶次谐波项
B.余弦项
C.奇次谐波项
D.正弦项
正确答案：偶次谐波项
6、图示非正弦周期函数f（t）为（）。
A.偶函数且仅含奇次谐波
B.偶函数且仅含偶次谐波
C.奇函数且仅含偶次谐波
D.奇函数且仅含奇次谐波
正确答案：奇函数且仅含奇次谐波
7、在非正弦周期电流电路中，若电路各部分电压、电流的波形都与激励源波形相同，则该电路为（）。
A.R、L、C电路
B.纯电感电路
C.纯电阻电路
D.纯电容电路
正确答案：纯电阻电路
8、图示电路中，已知
，u2=1V，R=1W，L=1H，C=1mF，功率表的读数为（）。
A.0W
B.1W
C.
D.2W
正确答案：0W
9、非正弦周期电压波形的计时起点改变时，波形对纵轴和原点的对称性将发生变化，但不影响它是否为奇谐波函数。（）
A.正确
B.错误
正确答案：正确
10、一个周期函数是否为奇谐波函数，不仅与它的波形有关，而且与计时起点的选择有关。（）
A.正确
B.错误
正确答案：错误
11、非正弦周期量的傅里叶级数展开式中，其直流分量A0是非正弦量在一个周期内的平均值，与计时起点的选择无关。（）
A.正确
B.错误
正确答案：正确
12、非正弦周期信号的峰值越大，其有效值也越大。（）
A.正确
B.错误
正确答案：错误
13、非正弦周期量的有效值等于它的直流分量、基波及各次谐波有效值的和。（）
A.正确
B.错误
正确答案：错误
14、一个周期函数是否为奇谐波函数，完全由它的波形所决定，与计时起点的选择无关。（）
A.正确
B.错误
正确答案：正确
15、若周期函数的傅里叶级数展开式中只含奇次谐波，则该函数称为奇函数。（）
A.正确
B.错误
正确答案：错误
16、非正弦周期电流电路中，不同频率的电压与电流能构成瞬时功率，因此也能构成平均功率。（）
A.正确
B.错误
正确答案：错误
17、图示电路中，uS=[10sint+5sin（2t+30°）]V，电阻R消耗的有功功率为uS中各分量单独作用于电路时，在R上产生的有功功率之和。（）
A.正确
B.错误
正确答案：正确
18、已知：u1=（10sinwt+5sin3wt）V，u2=[10sinwt+5sin（3wt+p）]V，这两个非正弦电压的基波分量与三次谐波分量的振幅分别相等，因此，u1与u2的有效值相等，二者的峰值也相等。（）
A.正确
B.错误
正确答案：错误
19、对称三相非正弦电路的线电压中不含三次及三的整数倍次谐波，则三相三线制电路的负载相电压中也不含三次及三的整数倍次谐波。（）
A.正确
B.错误
正确答案：正确
第十二章单元测试
1、图示电感元件的电压、电流关系的运算形式是（）。
A.
B.
C.
D.
正确答案：
2、应用运算法分析动态电路时，求得的响应是（）。
A.全响应
B.冲激响应
C.响应的暂态分量
D.响应的稳态分量
正确答案：全响应
3、
4、求解
5、某一阶电路的电流象函数为
，则该电路的时间常数是（）。
A.5s
B.0.4s
C.2.5s
D.0.2s
正确答案：0.4s
6、某一线性电路元件的复频域阻抗是2s，此元件是（）。
A.电感
B.电阻
C.电容
D.无法判断
正确答案：电感
7、电容C的复频域导纳是（）。
A.
B.sC
C.
D.
正确答案：sC
8、网络零状态响应的象函数与激励的象函数之比称为网络函数。（）
A.正确
B.错误
正确答案：正确
9、某单个元件的复频域阻抗为
，则该元件是电容，其参数为20μF。（）
A.正确
B.错误
正确答案：错误
10、某无源二端网络的等效复频域阻抗Z（s）=10+1/s，则该网络的等效复频域导纳Y（s）=0.1+s。（）
A.正确
B.错误
正确答案：错误
11、初始储能为零的动态元件所对应的复频域电路模型中，没有附加电压源。（）
A.正确
B.错误
正确答案：正确
12、当电感电压uL与电流iL的参考方向为非关联时，其伏安关系的复频域形式为
。（）
A.正确
B.错误
正确答案：正确
13、某一阶电路电流响应的象函数
，则该电路的时间常数
。（）
A.正确
B.错误
正确答案：错误
