智慧树知到《电路分析基础（浙江大学）》章节测试答案
智慧树知到《电路分析基础（浙江大学）》章节测试答案
第一章单元测试
1、实现电能的输送和变换的电路称为（）电路。（）
A.电工
B.弱电
C.强电
D.电子
正确答案：电工
2、图示电路中电流；I；的大小为：（）。
A.2A
B.1A
C.8A
D.4A
正确答案：4A
3、两个电容C1=3μF，C2=6μF串联时，其等效电容值为（）μF（）。
A.2
B.3
C.4
D.9
正确答案：2
4、图示电路中a、b端的等效电阻Rab在开关K打开与闭合时分别为（）。
；
A.10Ω，8Ω
B.8Ω，10Ω
C.10Ω，10Ω
D.10Ω，16Ω
正确答案：10Ω，10Ω
5、电路理论的研究对象是（）。
A.强电
B.模型化电路
C.实际电路
D.其余选项都不对
正确答案：模型化电路
第二章单元测试
1、具有n个节点，b条支路的连通图G，其独立节点数为：（）
A.n-1
B.b
C.b-n+1
D.n
正确答案：n-1
2、受控源在叠加定理时，下列说法正确的是（）。
A.受控源当独立电流源看待
B.受控源不能当独立源单独作用
C.受控源当独立电压源看待
D.受控源当独立源看待
正确答案：受控源不能当独立源单独作用
3、最大功率传输定理说明，当负载电阻RL等于电源内阻RS时，负载可获得最大功率，该定理成立的条件是（）。
A.任何条件下都成立
B.电源内阻不变
C.负载RL不变，电源内阻可变
D.电源电压和其内阻不变，负载RL可变
正确答案：电源电压和其内阻不变，负载RL可变
4、下图电路中，Is=0时，I=2A，则当Is=8A时，I为（）；安。（）
A.10
B.8
C.6
D.12
正确答案：8

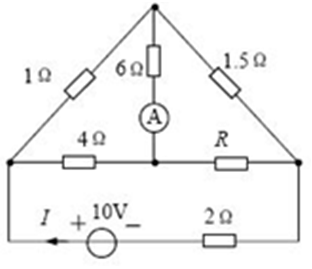

5、若电流表A示数为0，则R与I的值分别为：（）
A.6Ω，2.5A
B.6Ω，1A
C.0.6Ω，2.5A
D.8Ω，-2.5A
正确答案：6Ω，2.5A
第三章单元测试
1、在交流电路中，直流电路的各种定理和分析方法，只要用（）形式代替各种物理量，则直流电路的各种定理和分析方法都可适用。（）
A.瞬时值
B.有效值
C.最大值
D.相量
正确答案：相量
2、已知负载阻抗为Z=10∠60°Ω，则该负载性质为（）。
A.容性
B.其余三种都有可能
C.阻性
D.感性
正确答案：感性
3、图示串联谐振电路的品质因数Q等于：（）。
A.10
B.12
C.5
D.15
正确答案：10
4、RLC串联谐振电路品质因数Q=100，若UR=10mV，则电源电压U=（），电容两端电压UC=（）。
A.0.01V；1V
B.10V；0.01V
C.0.01V；10V
D.0.1V；10V
正确答案：0.01V；1V
5、理想变压器匝数比为N1：N2，求ab端的等效阻抗（）
A.
B.
C.
D.
正确答案：
第四章单元测试
1、下列说法正确的是：（）
A.其余说法都不对
B.正确找出非正弦周期量各次谐波的过程称为谐波分析法。
C.具有偶次对称性的非正弦周期波，其波形具有对坐标原点对称的特点。
D.非正弦周期波各次谐波的存在与否与波形的对称性无关。
正确答案：正确找出非正弦周期量各次谐波的过程称为谐波分析法。

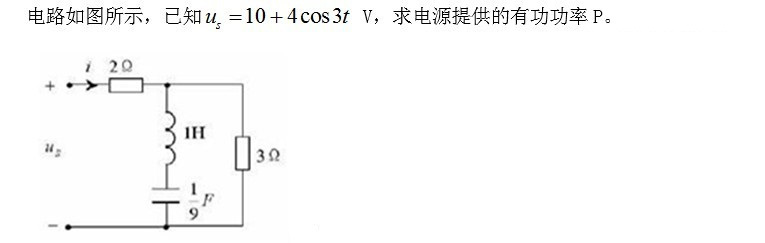

2、（）
A.28W
B.16W
C.24W
D.20W
正确答案：24W
3、在非正弦周期电路中，电磁系或者电动系仪表测量的是非正弦的（）。
A.瞬时值
B.有效值
C.平均值
D.最大值
正确答案：有效值

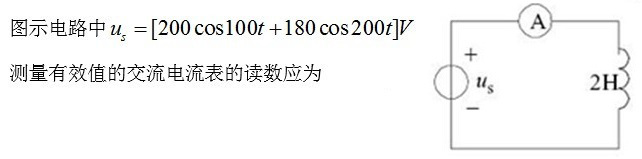

4、（）
；
A.1.34A
B.1.09A
C.0.775A
D.0.951A
正确答案：0.775A
5、下列说法正确的是：（）。
A.非正弦周期量的有效值等于它各次谐波有效值之和。
B.非正弦周期量作用的电路中，电感元件上的电流波形平滑性比电压差。
C.非正弦周期量作用的线性电路中具有叠加性。
D.非正弦周期量的有效值等于它基波有效值。
正确答案：非正弦周期量作用的线性电路中具有叠加性。
第五章单元测试
1、含有两个储能元件的电路是：（）
A.一阶电路
B.二阶电路
C.可能是一阶电路也可能是二阶电路
D.其余说法都不对
正确答案：可能是一阶电路也可能是二阶电路
2、动态电路的三要素分析法的三要素是：（）。
A.零状态响应、零输入响应和时间常数
B.其余说法都不对
C.响应的自由分量、稳态分量和时间常数
D.响应的初始值、强制分量和时间常数
正确答案：响应的初始值、强制分量和时间常数
3、一阶电路时间常数的大小决定于：（）。
A.电路结构与元件参数
B.仅由元件参数决定
C.电路的初始状态
D.电路激励与元件参数
正确答案：电路结构与元件参数
4、下图电路换路前已达稳态，在t=0时断开开关S，则该电路：（）
A.电路有储能元件L，要产生过渡过程。
B.因为换路时元件L的电流储能不发生变化，所以该电路不产生过渡过程。
C.其余说法都不对
D.电路有储能元件且发生换路，要产生过渡过程。
正确答案：因为换路时元件L的电流储能不发生变化，所以该电路不产生过渡过程。
5、（）
A.2A
B.-1A
C.4A
D.3A
正确答案：-1A
