第一章单元测试
1、设电路的电压与电流参考方向如图所示，已知U＞0，I＜0，则电压与电流的实际方向为（）。
A.b点为高电位，电流由b至a
B.a点为高电位，电流由b至a
C.a点为高电位，电流由a至b
D.b点为高电位，电流由a至b
正确答案：a点为高电位，电流由b至a
2、如图所示，若已知元件A吸收功率10 W，则电压U为（）。
A.20V
B.5V
C.-20V
D.-5V
正确答案：-5V
3、电路如图所示， 该电路的功率守恒表现为（）。
A.电阻与电压源共吸收6 W功率， 电流源供出6 W功率
B.电阻吸收4 W功率， 电流源供出4 W功率
C.电阻吸收4 W功率， 电压源供4 W出功率
D.电阻与电流源共吸收6 W功率， 电压源供出6 W功率
正确答案：电阻与电流源共吸收6 W功率， 电压源供出6 W功率
4、在4s内供给6Ω电阻的能量为2400J，则该电阻两端的电压为（）。
A.60V
B.100V
C.83.3V
D.10V
正确答案：60V
5、两个线性电阻R1和R2的u-i特性如图所示，则两个电阻值R1与R2之比R1 /R2等于（）。
A.
B.
C.
D.
正确答案：
6、如图所示， 特性曲线a与b所表征的元件分别应为（）。
7、通过一个理想独立电压源的电流数值及其方向（）。
A.可为任意值， 仅取决于电压源， 与外电路无关
B.可为任意值， 取决于外电路与电压源本身
C.可为任意值， 仅取决于外电路， 与电压源无关
D.必定大于零， 取决于外电路与电压源本身
正确答案：可为任意值， 取决于外电路与电压源本身
8、电路如图所示，Is为独立电流源，若外电路不变，仅电阻R变化时，将会引起（C ）
A.电流源Is两端电压的变化
B.输出电流I的变化
C.端电压U的变化
D.三者同时变化
正确答案：电流源Is两端电压的变化
9、欲使电路中的独立电源作用为零， 应将（）。
A.电压源以短路代替， 电流源以开路代替
B.电压源与电流源同时以短路代替
C.电压源开路， 电流源短路
D.电压源与电流源同时开路
正确答案：电压源以短路代替， 电流源以开路代替
10、图示电路中， 网络N由电阻、电源组成，对外有三个端钮，则I为（）。
A.5A
B.不能确定的量
C.25A
D.-5A
正确答案：5A
11、设电路的电压与电流参考方向如图所示，已知U＞0，I＜0，则电压与电流的实际方向为（）。
A.b点为高电位，电流由b至a
B.b点为高电位，电流由a至b
C.a点为高电位，电流由b至a
D.a点为高电位，电流由a至b
正确答案：a点为高电位，电流由b至a
12、如图所示，若已知元件A吸收功率10 W，则电压U为（）。
A.5V
B.20V
C.-20V
D.-5V
正确答案：-5V
13、电路如图所示， 该电路的功率守恒表现为（）。
A.电阻与电压源共吸收6 W功率， 电流源供出6 W功率
B.电阻吸收4 W功率， 电流源供出4 W功率
C.电阻与电流源共吸收6 W功率， 电压源供出6 W功率
D.电阻吸收4 W功率， 电压源供4 W出功率
正确答案：电阻与电流源共吸收6 W功率， 电压源供出6 W功率
14、在4s内供给6Ω电阻的能量为2400J，则该电阻两端的电压为（）。
A.100V
B.83.3V
C.60V
D.10V
正确答案：60V
15、两个线性电阻R1和R2的u-i特性如图所示，则两个电阻值R1与R2之比R1 /R2等于（）。
A.
B.
C.
D.
正确答案：
16、如图所示， 特性曲线a与b所表征的元件分别应为（）。
17、通过一个理想独立电压源的电流数值及其方向（）。
A.可为任意值， 仅取决于外电路， 与电压源无关
B.可为任意值， 仅取决于电压源， 与外电路无关
C.必定大于零， 取决于外电路与电压源本身
D.可为任意值， 取决于外电路与电压源本身
正确答案：可为任意值， 取决于外电路与电压源本身
18、电路如图所示，Is为独立电流源，若外电路不变，仅电阻R变化时，将会引起（C ）
A.输出电流I的变化
B.端电压U的变化
C.三者同时变化
D.电流源Is两端电压的变化
正确答案：电流源Is两端电压的变化
19、欲使电路中的独立电源作用为零， 应将（）。
A.电压源与电流源同时开路
B.电压源与电流源同时以短路代替
C.电压源以短路代替， 电流源以开路代替
D.电压源开路， 电流源短路
正确答案：电压源以短路代替， 电流源以开路代替
20、图示电路中， 网络N由电阻、电源组成，对外有三个端钮，则I为（）。
A.不能确定的量
B.-5A
C.5A
D.25A
正确答案：5A
第二章单元测试
1、图示二端网络的电压电流关系为（）。
A.
B.
C.
D.
正确答案：
2、试判断图示电路的等效电路为（）。
A.
B.
C.
D.
正确答案：
3、图示含受控源二端网络的等效电阻为（）。
A.0.4Ω
B.-2.5Ω
C.2/7Ω
D.-0.4Ω
正确答案：-0.4Ω
4、图示电阻电路中， 各个电阻均为3Ω，电路的等效电阻R为（）。
A.8Ω
B.7Ω
C.9Ω
D.6Ω
正确答案：6Ω
5、电路如图所示，开关S打开及闭合时的等效电阻Rab分别为（）。
A.
B.
C.
D.
正确答案：
6、图示电路中，
为（）。
A.
B.
C.
D.
正确答案：
7、电路如图所示， 其等效电路应为（）。
A.-1 V电压源
B.2 V电压源
C.-3 V电压源
D.6 V电压源
正确答案：2 V电压源
8、图示二端电路中与理想电流源串联的电阻R（）。
A.对端口电压有影响
B.对端口电流有影响
C.对Is两端的电压有影响
D.对端口电流与端口电压均有影响
正确答案：对Is两端的电压有影响
9、在图示电路中， 电压U为（）。
A.
B.
C.
D.
正确答案：
10、图示电路中，7 V电压源吸收功率为（）。
A.7 W
B.-14W
C.14 W
D.-7 W
正确答案：-14W
11、图示二端网络的电压电流关系为（）。
A.
B.
C.
D.
正确答案：
12、试判断图示电路的等效电路为（）。
A.
B.
C.
D.
正确答案：
13、图示含受控源二端网络的等效电阻为（）。
A.0.4Ω
B.2/7Ω
C.-0.4Ω
D.-2.5Ω
正确答案：-0.4Ω
14、图示电阻电路中， 各个电阻均为3Ω，电路的等效电阻R为（）。
A.7Ω
B.6Ω
C.8Ω
D.9Ω
正确答案：6Ω
15、电路如图所示，开关S打开及闭合时的等效电阻Rab分别为（）。
A.
B.
C.
D.
正确答案：
16、图示电路中，
为（）。
A.
B.
C.
D.
正确答案：
17、电路如图所示， 其等效电路应为（）。
A.6 V电压源
B.-1 V电压源
C.2 V电压源
D.-3 V电压源
正确答案：2 V电压源
18、图示二端电路中与理想电流源串联的电阻R（）。
A.对端口电压有影响
B.对端口电流有影响
C.对Is两端的电压有影响
D.对端口电流与端口电压均有影响
正确答案：对Is两端的电压有影响
19、在图示电路中， 电压U为（）。
A.
B.
C.
D.
正确答案：
20、图示电路中，7 V电压源吸收功率为（）。
A.-7 W
B.-14W
C.7 W
D.14 W
正确答案：-14W
第三章单元测试
1、图示电路的独立KCL方程数和独立KVL方程数分别为（）。
A.4，4
B.5，4
C.4，5
D.5，5
正确答案：4，4
2、图示电路的支路电压法方程组为（）。
A.
B.
C.
D.
正确答案：

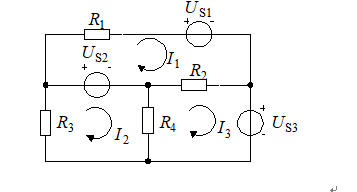

3、图示电路的网孔分析法方程为（）。
A.
B.
C.
D.
正确答案：
4、图示电路中节点a的节点方程为（）。
A.
B.
C.
D.
正确答案：
5、图示电路中节点a的电压为（）。
A.-60 V
B.220 V
C.120 V
D.20 V
正确答案：20 V
6、图示电路的网孔方程是（）。
A.
B.
C.
D.
正确答案：
7、设图示电路中节点电压为U1、U2和U3，则节点2的节点电压方程为（）。
A.
B.
C.
D.
正确答案：

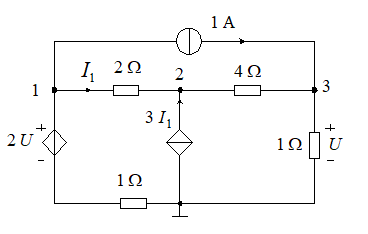

8、图示电路中I1为（）。
A.-2A
B.1A
C.4A
D.6A
正确答案：-2A
9、对图示运算放大器，各电压之间关系为（）。
A.
B.
C.
D.
正确答案：
10、图示电路中输出电压
等于（）。
A.
B.
C.0
正确答案：
11、图示电路的独立KCL方程数和独立KVL方程数分别为（）。
A.4，5
B.5，5
C.4，4
D.5，4
正确答案：4，4
12、图示电路的支路电压法方程组为（）。
A.
B.
C.
D.
正确答案：
13、图示电路的网孔分析法方程为（）。
A.
B.
C.
D.
正确答案：
14、图示电路中节点a的节点方程为（）。
A.
B.
C.
D.
正确答案：
15、图示电路中节点a的电压为（）。
A.120 V
B.-60 V
C.220 V
D.20 V
正确答案：20 V
16、图示电路的网孔方程是（）。
A.
B.
C.
D.
正确答案：
17、设图示电路中节点电压为U1、U2和U3，则节点2的节点电压方程为（）。
A.
B.
C.
D.
正确答案：
18、图示电路中I1为（）。
A.1A
B.4A
C.-2A
D.6A
正确答案：-2A
19、对图示运算放大器，各电压之间关系为（）。
A.
B.
C.
D.
正确答案：
20、图示电路中输出电压
等于（）。
A.0
B.
C.
正确答案：
第四章单元测试
1、图示电路中，24 V电压源单独作用于电路时产生的电流I的分量应为（）。
A.-2 A
B.0
C.-1 A
D.-6 A
正确答案：-1 A
2、由叠加定理可求得图示电路中电压U为（）。
A.5 V
B.-15 V
C.15 V
D.-5 V
正确答案：-5 V
3、图示电路中
为无源线性电阻网络。已知5Ω电阻的功率
，若电流源电流由3 A增为12 A，则5Ω电阻的功率为（）。
A.
B.
C.
D.
正确答案：
4、图示电路的戴维南等效电路是（）。
A.
B.
C.
D.
正确答案：
5、下列四个含源二端网络中，不存在戴维南等效电路的是（）。
A.
B.
C.
D.
正确答案：
6、电路如图所示，要使电流I增为2I，则18Ω电阻应换为（）。
A.6Ω
B.9Ω
C.0Ω
D.12Ω
正确答案：6Ω
7、图示电路ab端诺顿等效电路的参数是：（）。
A.
B.
C.
D.
正确答案：
8、图示电路中，负载电阻
获得最大功率的条件是（）。
A.
B.
C.
D.
正确答案：
9、从图示二端电路可获得的最大功率是（）。
A.
B.
C.
D.
正确答案：
10、图示网络的等效电路是（）。
A.
B.
C.
D.
正确答案：
11、图示电路中，24 V电压源单独作用于电路时产生的电流I的分量应为（）。
A.-6 A
B.0
C.-1 A
D.-2 A
正确答案：-1 A
12、由叠加定理可求得图示电路中电压U为（）。
A.-5 V
B.5 V
C.15 V
D.-15 V
正确答案：-5 V
13、图示电路中
为无源线性电阻网络。已知5Ω电阻的功率
，若电流源电流由3 A增为12 A，则5Ω电阻的功率为（）。
A.
B.
C.
D.
正确答案：
14、图示电路的戴维南等效电路是（）。
A.
B.
C.
D.
正确答案：
15、下列四个含源二端网络中，不存在戴维南等效电路的是（）。
A.
B.
C.
D.
正确答案：
16、电路如图所示，要使电流I增为2I，则18Ω电阻应换为（）。
A.9Ω
B.0Ω
C.12Ω
D.6Ω
正确答案：6Ω
17、图示电路ab端诺顿等效电路的参数是：（）。
A.
B.
C.
D.
正确答案：
18、图示电路中，负载电阻
获得最大功率的条件是（）。
A.
B.
C.
D.
正确答案：
19、从图示二端电路可获得的最大功率是（）。
A.
B.
C.
D.
正确答案：
20、图示网络的等效电路是（）。
A.
B.
C.
D.
正确答案：
第五章单元测试
1、图示电容元件的
则
等于（）。
A.
B.
C.
D.
正确答案：
2、图示电容元件的
， 则
等于（）。
A.
B.
C.
D.
正确答案：
3、图示电感元件的
，则
等于（）。
A.
B.
C.
D.
正确答案：
4、图示电感元件的
则
等于（）。
A.
B.
C.
D.
正确答案：
5、图示电路中ab端的等效电容为（）。
A.0.5F
B.1.8F
C.0.83F
D.6F
正确答案：1.8F
6、图示电路ab端的等效电感为（）。
A.4.5H
B.1H
C.9H
D.6H
正确答案：9H
7、电容电路如图所示，其等效电容为（）。
A.2.5F
B.16F
C.10F
D.1.5F
正确答案：1.5F
8、电感电路如图所示，其等效电感
为（）。
A.15H
B.8H
C.2H
D.9H
正确答案：2H
9、图示电路中电容电压
则
等于（）。
A.
B.
C.
D.
正确答案：
10、图示电路中电感电流
A，则
等于（）。
A.
B.
C.
D.
正确答案：
11、图示电容元件的
则
等于（）。
A.
B.
C.
D.
正确答案：
12、图示电容元件的
， 则
等于（）。
A.
B.
C.
D.
正确答案：
13、图示电感元件的
，则
等于（）。
A.
B.
C.
D.
正确答案：
14、图示电感元件的
则
等于（）。
A.
B.
C.
D.
正确答案：
15、图示电路中ab端的等效电容为（）。
A.6F
B.0.83F
C.1.8F
D.0.5F
正确答案：1.8F
16、图示电路ab端的等效电感为（）。
A.4.5H
B.1H
C.6H
D.9H
正确答案：9H
17、电容电路如图所示，其等效电容为（）。
A.10F
B.16F
C.1.5F
D.2.5F
正确答案：1.5F
18、电感电路如图所示，其等效电感
为（）。
A.15H
B.9H
C.2H
D.8H
正确答案：2H
19、图示电路中电容电压
则
等于（）。
A.
B.
C.
D.
正确答案：
20、图示电路中电感电流
A，则
等于（）。
A.
B.
C.
D.
正确答案：
第六章单元测试
1、图中电路换路前已达稳态，在t=0时断开开关S，则该电路（）。
A.因为换路时元件L的电流储能不发生变化，所以该电路不产生过渡过程。
B.电路有储能元件L，要产生过渡过程
C.电路有储能元件且发生换路，要产生过渡过程
正确答案：因为换路时元件L的电流储能不发生变化，所以该电路不产生过渡过程。
2、图示电路的开关闭后的时间常数等于（）。
A.2s
B.1s
C.0.5s
D.4s
正确答案：2s
3、电路如下图所示，原处于稳态，t=0时开关从1→2，则i（0+）的值为（）。
A.6A
B.0A
C.2A
D.3A
正确答案：0A
4、电路如图所示，当电路为零初始状态，
时，
，t＞0。若
，且
。则t＞0时，
应为（）。
A.
B.
C.
D.
正确答案：
5、附图电路中，开关S合上以前电感和电容都没有储能，在S合上瞬间，图中可以突变的量为（）。
A.
B.
C.
D.
正确答案：

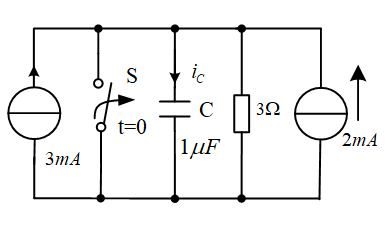

6、下图中
为（）。
A.3mA
B.1mA
C.5mA
D.0mA
正确答案：5mA
7、电路如图所示，
为单位阶跃函数，
则
为（）。
A.
B.
C.
D.
正确答案：
8、若冲激电流
，则该冲激电流的强度为（）。
A.1 C
B.∞
C.1 A
D.
正确答案：1 C
9、电路如图所示，
的波形为（）。
A.
B.
C.
D.
正确答案：
10、图示电路中
。则
的
为（）。
A.
B.
C.
D.
正确答案：
11、图中电路换路前已达稳态，在t=0时断开开关S，则该电路（）。
A.电路有储能元件且发生换路，要产生过渡过程
B.电路有储能元件L，要产生过渡过程
C.因为换路时元件L的电流储能不发生变化，所以该电路不产生过渡过程。
正确答案：因为换路时元件L的电流储能不发生变化，所以该电路不产生过渡过程。
12、图示电路的开关闭后的时间常数等于（）。
A.4s
B.2s
C.0.5s
D.1s
正确答案：2s
13、电路如下图所示，原处于稳态，t=0时开关从1→2，则i（0+）的值为（）。
A.0A
B.6A
C.2A
D.3A
正确答案：0A
14、电路如图所示，当电路为零初始状态，
时，
，t＞0。若
，且
。则t＞0时，
应为（）。
A.
B.
C.
D.
正确答案：
15、附图电路中，开关S合上以前电感和电容都没有储能，在S合上瞬间，图中可以突变的量为（）。
A.
B.
C.
D.
正确答案：
16、下图中
为（）。
A.1mA
B.0mA
C.5mA
D.3mA
正确答案：5mA
17、电路如图所示，
为单位阶跃函数，
则
为（）。
A.
B.
C.
D.
正确答案：
18、若冲激电流
，则该冲激电流的强度为（）。
A.1 A
B.
C.1 C
D.∞
正确答案：1 C
19、电路如图所示，
的波形为（）。
A.
B.
C.
D.
正确答案：
20、图示电路中
。则
的
为（）。
A.
B.
C.
D.
正确答案：
第七章单元测试
1、无功功率的概念可以理解为这部分功率在电路中不起任何作用。
A.正确
B.错误
正确答案：错误
2、电感元件的正弦交流电路中，消耗的有功功率等于零。
A.正确
B.错误
正确答案：正确
3、因为正弦量可以用相量来表示，所以说相量就是正弦量。
A.正确
B.错误
正确答案：错误
4、单一电感元件的正弦交流电路中，消耗的有功功率比较小。
A.正确
B.错误
正确答案：错误
5、从电压、电流瞬时值关系式来看，电感元件属于动态元件。
A.正确
B.错误
正确答案：正确
6、已知
，
则（）。
A.同相
B.i1超前i260°
C.i1滞后i260°
D.相位差无法判断
正确答案：相位差无法判断
7、提高供电线路的功率因数，下列说法正确的是（）。
A.减少了用电设备的有功功率，提高了电源设备的容量
B.可提高电源设备的利用率并减小输电线路中的功率损耗
C.可以节省电能
D.减少了用电设备中无用的无功功率
正确答案：可提高电源设备的利用率并减小输电线路中的功率损耗
8、在RL串联电路中，UR=16V，UL=12V，则总电压为（）。
A.4V
B.20V
C.28V
D.2V
正确答案：20V
9、串联正弦交流电路的视在功率表征了该电路的（）。
A.电路中总电压有效值与电流有效值的乘积
B.瞬时功率最大值
C.平均功率
D.功率因素
正确答案：电路中总电压有效值与电流有效值的乘积
10、电感电路正确的表达式是（）。
A.
B.
C.
D.不确定
正确答案：
11、无功功率的概念可以理解为这部分功率在电路中不起任何作用。
A.正确
B.错误
正确答案：错误
12、电感元件的正弦交流电路中，消耗的有功功率等于零。
A.正确
B.错误
正确答案：正确
13、因为正弦量可以用相量来表示，所以说相量就是正弦量。
A.正确
B.错误
正确答案：错误
14、单一电感元件的正弦交流电路中，消耗的有功功率比较小。
A.正确
B.错误
正确答案：错误
15、从电压、电流瞬时值关系式来看，电感元件属于动态元件。
A.正确
B.错误
正确答案：正确
16、已知
，
则（）。
A.相位差无法判断
B.i1滞后i260°
C.同相
D.i1超前i260°
正确答案：相位差无法判断
17、提高供电线路的功率因数，下列说法正确的是（）。
A.可提高电源设备的利用率并减小输电线路中的功率损耗
B.可以节省电能
C.减少了用电设备的有功功率，提高了电源设备的容量
D.减少了用电设备中无用的无功功率
正确答案：可提高电源设备的利用率并减小输电线路中的功率损耗
18、在RL串联电路中，UR=16V，UL=12V，则总电压为（）。
A.2V
B.4V
C.20V
D.28V
正确答案：20V
19、串联正弦交流电路的视在功率表征了该电路的（）。
A.功率因素
B.平均功率
C.电路中总电压有效值与电流有效值的乘积
D.瞬时功率最大值
正确答案：电路中总电压有效值与电流有效值的乘积
20、电感电路正确的表达式是（）。
A.
B.
C.
D.不确定
正确答案：
第八章单元测试
1、视在功率等于有功功率与无功功率的代数和。
A.正确
B.错误
正确答案：错误
2、在感性电路中，并联适当电容后，可提高功率因数，线路总电流增大，有功功率也增大。
A.正确
B.错误
正确答案：错误
3、正弦交流电路的频率越高，阻抗越大；频率越低，阻抗越小。
A.正确
B.错误
正确答案：错误
4、
超前
为45°电角。
A.正确
B.错误
正确答案：错误
5、电阻元件上只消耗有功功率，不产生无功功率。
A.正确
B.错误
正确答案：正确
6、u＝－100sin（6πt＋10°）V超前i＝5cos（6πt－15°）A的相位差是（）。
A.25°
B.115°
C.95°
正确答案：115°
7、交流电路的功率因数越高，电源设备的利用率就（）。
A.低
B.高
C.无关
正确答案：高
8、正弦交流电的相位反映了交流电变化的（）。
A.频率特性
B.快慢
C.起始位置
D.大小关系
正确答案：起始位置
9、电感、电容相串联的正弦交流电路，消耗的有功功率为（）。
A.0
B.
C.
正确答案：0
10、若i1＝10sin（ωt+30º）A，i2＝20sin（ωt－10º）A，则i1的相位比i2超前（）。
A.40º
B.－20º
C.－40º
D.20º
正确答案：40º
11、视在功率等于有功功率与无功功率的代数和。
A.正确
B.错误
正确答案：错误
12、在感性电路中，并联适当电容后，可提高功率因数，线路总电流增大，有功功率也增大。
A.正确
B.错误
正确答案：错误
13、正弦交流电路的频率越高，阻抗越大；频率越低，阻抗越小。
A.正确
B.错误
正确答案：错误
14、
超前
为45°电角。
A.正确
B.错误
正确答案：错误
15、电阻元件上只消耗有功功率，不产生无功功率。
A.正确
B.错误
正确答案：正确
16、u＝－100sin（6πt＋10°）V超前i＝5cos（6πt－15°）A的相位差是（）。
A.115°
B.25°
C.95°
正确答案：115°
17、交流电路的功率因数越高，电源设备的利用率就（）。
A.无关
B.高
C.低
正确答案：高
18、正弦交流电的相位反映了交流电变化的（）。
A.大小关系
B.起始位置
C.快慢
D.频率特性
正确答案：起始位置
19、电感、电容相串联的正弦交流电路，消耗的有功功率为（）。
A.
B.
C.0
正确答案：0
20、若i1＝10sin（ωt+30º）A，i2＝20sin（ωt－10º）A，则i1的相位比i2超前（）。
A.－40º
B.20º
C.40º
D.－20º
正确答案：40º
第九章单元测试
1、某三角形连接的三相对称负载接于三相对称电源，线电流与其对应的相电流的相位关系是（）。
A.线 电 流 滞 后 相 电 流 30°
B.两 者 同 相
C.线 电 流 导 前 相 电 流 30°
正确答案：线 电 流 滞 后 相 电 流 30°
2、已知某三相四线制电路的线电压
，
，
，当 t = 12 s 时，三个相电压之和为（）。
A.
B.380 V
C.0 V
D.
正确答案：0 V
3、三角形接法的对称三相负载接至相序为A、B、C的三相电源上，已知相电流
，则线电流
（）。
A.
B.
C.
D.
正确答案：
4、在三相交流电路中，负载为三角形连接，若每相负载的有功功率为30W，则三相总有功功率为（）W。
A.0
B.
C.60
D.90
正确答案：90
5、在某对称星形连接的三相负载电路中，已知线电压
，则C相电压有效值相量
=（）。
A.
B.
C.
正确答案：

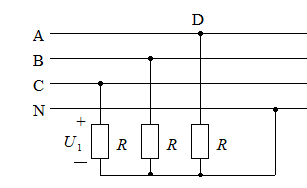

6、对称星形负载接于三相四线制电源上，如图所示。若电源线电压为380 V，当在D点断开 时，U1为（）。
A.380 V
B.220 V
C.200 V
D.190 V
正确答案：220 V

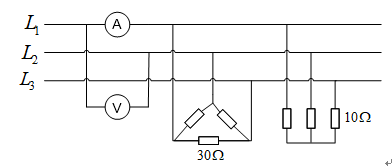

7、在图中，有两组三相对称负载，均为电阻性。若电压表读数为380V，则电流表读数为（）。
A.44A
B.76A
C.22A
D.40A
正确答案：44A
8、对称三相电路的有功功率
，功率因数角j为（）。
A.阻 抗 角 与 60°之 差
B.相 电 压 与 相 电 流 的 相 位 差 角
C.阻 抗 角 与 30°之 差
D.线 电 压 与 线 电 流 的 相 位 差 角
正确答案：相 电 压 与 相 电 流 的 相 位 差 角
9、当三相交流发电机的三个绕组接成星形时，若线电压
，则相电压 uB =（）。
A.
B.
C.
正确答案：
10、三个额定电压为 380 V的单相负载，当用线电压为 380 V 的三相四线制电源供电时应接成（） 形。
A.D
B.U 或 D 均 可
C.U
正确答案：D
11、某三角形连接的三相对称负载接于三相对称电源，线电流与其对应的相电流的相位关系是（）。
A.线 电 流 导 前 相 电 流 30°
B.线 电 流 滞 后 相 电 流 30°
C.两 者 同 相
正确答案：线 电 流 滞 后 相 电 流 30°
12、已知某三相四线制电路的线电压
，
，
，当 t = 12 s 时，三个相电压之和为（）。
A.
B.380 V
C.0 V
D.
正确答案：0 V
13、三角形接法的对称三相负载接至相序为A、B、C的三相电源上，已知相电流
，则线电流
（）。
A.
B.
C.
D.
正确答案：
14、在三相交流电路中，负载为三角形连接，若每相负载的有功功率为30W，则三相总有功功率为（）W。
A.0
B.90
C.
D.60
正确答案：90
15、在某对称星形连接的三相负载电路中，已知线电压
，则C相电压有效值相量
=（）。
A.
B.
C.
正确答案：
16、对称星形负载接于三相四线制电源上，如图所示。若电源线电压为380 V，当在D点断开 时，U1为（）。
A.190 V
B.380 V
C.220 V
D.200 V
正确答案：220 V
17、在图中，有两组三相对称负载，均为电阻性。若电压表读数为380V，则电流表读数为（）。
A.22A
B.76A
C.44A
D.40A
正确答案：44A
18、对称三相电路的有功功率
，功率因数角j为（）。
A.相 电 压 与 相 电 流 的 相 位 差 角
B.阻 抗 角 与 60°之 差
C.线 电 压 与 线 电 流 的 相 位 差 角
D.阻 抗 角 与 30°之 差
正确答案：相 电 压 与 相 电 流 的 相 位 差 角
19、当三相交流发电机的三个绕组接成星形时，若线电压
，则相电压 uB =（）。
A.
B.
C.
正确答案：
20、三个额定电压为 380 V的单相负载，当用线电压为 380 V 的三相四线制电源供电时应接成（） 形。
A.D
B.U
C.U 或 D 均 可
正确答案：D
第十章单元测试
1、RLC并联电路在f0时发生谐振，当频率增加到2f0时，电路性质呈（）。
A.电感性
B.电阻性
C.电容性
正确答案：电感性
2、处于谐振状态的RLC串联电路，当电源频率升高时，电路将呈现出（）。
A.电容性
B.电感性
C.电阻性
正确答案：电感性
3、下列说法中，（）是正确的。
A.电路谐振时阻抗最小
B.并谐时阻抗最小
C.串谐时阻抗最小
正确答案：串谐时阻抗最小
4、下列说法中，（）是不正确的。
A.并谐时电流最小
B.并谐时电流最大
C.理想并谐时总电流为零
正确答案：并谐时电流最小
5、发生串联谐振的电路条件是（）。
A.
B.
C.
正确答案：
6、正弦交流电路中，负载上获得最大功率的条件是（）。
A.
B.
C.
正确答案：
7、任意给出几种常见的非正弦周期信号波形图，你能否确定其傅里叶级数展开式中有无恒定分量（）。
A.能
B.不确定
C.不能
正确答案：能
8、某方波信号的周期T=5μs，则此方波的三次谐波频率为（）。
A.2×106Hz
B.106Hz
C.6×105Hz
正确答案：6×105Hz
9、周期性非正弦波的傅里叶级数展开式中，谐波的频率越高，其幅值越（）。
A.大
B.无法判断
C.小
正确答案：小
10、一个含有直流分量的非正弦波作用于线性电路，其电路响应电流中（）。
A.不含有直流分量
B.含有直流分量
C.无法确定是否含有直流分量
正确答案：含有直流分量
11、RLC并联电路在f0时发生谐振，当频率增加到2f0时，电路性质呈（）。
A.电容性
B.电阻性
C.电感性
正确答案：电感性
12、处于谐振状态的RLC串联电路，当电源频率升高时，电路将呈现出（）。
A.电感性
B.电阻性
C.电容性
正确答案：电感性
13、下列说法中，（）是正确的。
A.电路谐振时阻抗最小
B.并谐时阻抗最小
C.串谐时阻抗最小
正确答案：串谐时阻抗最小
14、下列说法中，（）是不正确的。
A.并谐时电流最小
B.并谐时电流最大
C.理想并谐时总电流为零
正确答案：并谐时电流最小
15、发生串联谐振的电路条件是（）。
A.
B.
C.
正确答案：
16、正弦交流电路中，负载上获得最大功率的条件是（）。
A.
B.
C.
正确答案：
17、任意给出几种常见的非正弦周期信号波形图，你能否确定其傅里叶级数展开式中有无恒定分量（）。
A.不确定
B.能
C.不能
正确答案：能
18、某方波信号的周期T=5μs，则此方波的三次谐波频率为（）。
A.106Hz
B.6×105Hz
C.2×106Hz
正确答案：6×105Hz
19、周期性非正弦波的傅里叶级数展开式中，谐波的频率越高，其幅值越（）。
A.小
B.无法判断
C.大
正确答案：小
20、一个含有直流分量的非正弦波作用于线性电路，其电路响应电流中（）。
A.无法确定是否含有直流分量
B.不含有直流分量
C.含有直流分量
正确答案：含有直流分量
第十一章单元测试

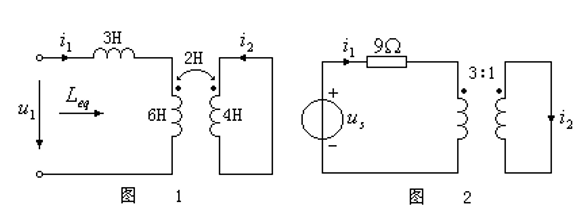

1、图1所示电路的等效电感
（）。
A.8H
B.7H
C.15H
D.11H
正确答案：8H
2、图2所示电路中，
，则i2=（）A。
A.
B.
C.
D.0
正确答案：

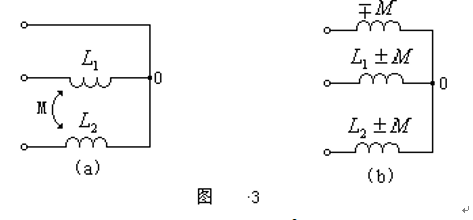

3、将图3（a）所示电路化为图3（b）所示的等效去耦电路，取哪一组符号取决于（）。
A.L1、L2中一个电流流入0，另一个电流流出节点0。
B.L1、L2的同名端相对于0点是在同侧还是在异侧，且与电流参考方向有关。
C.L1、L2中电流同时流入还是流出节点0。
D.L1、L2的同名端相对于0点是在同侧还是在异侧，且与电流参考方向无关。
正确答案：L1、L2的同名端相对于0点是在同侧还是在异侧，且与电流参考方向无关。
4、互感系数M与下列哪个因素无关（）。
A.两线圈形状和结构
B.两线圈电压电流参考方向
C.两线圈几何位置
D.空间煤质
正确答案：两线圈电压电流参考方向
5、理想变压器主要特性不包括（）。
A.变换电压
B.变换阻抗
C.变换电流
D.变换功率
正确答案：变换功率
6、图示电路中，
=（）。
A.
B.
C.
D.
正确答案：
7、在图示电路中，
=（）。
A.
B.
C.
D.
正确答案：
8、对于图示电路中，下列电压、电流的关系叙述中，正确的是：
A.
B.
C.
D.
正确答案：
9、如果图（b）是图（a）的去耦等效电路，则图（b）中的
等于（）。
A.
B.
C.
D.
正确答案：
10、在应用等效电路法分析空心变压器时，若原边阻抗为
，副边阻抗为
，互感阻抗为
。则副边对原边的引入阻抗
等于（）。
A.
B.
C.
D.
正确答案：
11、图1所示电路的等效电感
（）。
A.15H
B.8H
C.11H
D.7H
正确答案：8H
12、图2所示电路中，
，则i2=（）A。
A.
B.0
C.
D.
正确答案：
13、将图3（a）所示电路化为图3（b）所示的等效去耦电路，取哪一组符号取决于（）。
A.L1、L2中一个电流流入0，另一个电流流出节点0。
B.L1、L2的同名端相对于0点是在同侧还是在异侧，且与电流参考方向有关。
C.L1、L2的同名端相对于0点是在同侧还是在异侧，且与电流参考方向无关。
D.L1、L2中电流同时流入还是流出节点0。
正确答案：L1、L2的同名端相对于0点是在同侧还是在异侧，且与电流参考方向无关。
14、互感系数M与下列哪个因素无关（）。
A.两线圈电压电流参考方向
B.空间煤质
C.两线圈几何位置
D.两线圈形状和结构
正确答案：两线圈电压电流参考方向
15、理想变压器主要特性不包括（）。
A.变换功率
B.变换电流
C.变换阻抗
D.变换电压
正确答案：变换功率
16、图示电路中，
=（）。
A.
B.
C.
D.
正确答案：
17、在图示电路中，
=（）。
A.
B.
C.
D.
正确答案：
18、对于图示电路中，下列电压、电流的关系叙述中，正确的是：
A.
B.
C.
D.
正确答案：

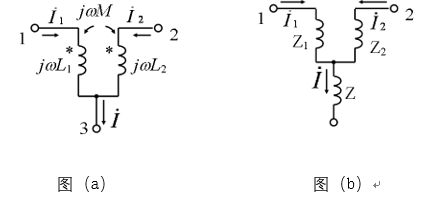

19、如果图（b）是图（a）的去耦等效电路，则图（b）中的
等于（）。
A.
B.
C.
D.
正确答案：
20、在应用等效电路法分析空心变压器时，若原边阻抗为
，副边阻抗为
，互感阻抗为
。则副边对原边的引入阻抗
等于（）。
A.
B.
C.
D.
正确答案：
第一章单元测试
1、设电路的电压与电流参考方向如图所示，已知U＞0，I＜0，则电压与电流的实际方向为（）。
A.b点为高电位，电流由b至a
B.a点为高电位，电流由b至a
C.a点为高电位，电流由a至b
D.b点为高电位，电流由a至b
正确答案：a点为高电位，电流由b至a
2、如图所示，若已知元件A吸收功率10 W，则电压U为（）。
A.20V
B.5V
C.-20V
D.-5V
正确答案：-5V
3、电路如图所示， 该电路的功率守恒表现为（）。
A.电阻与电压源共吸收6 W功率， 电流源供出6 W功率
B.电阻吸收4 W功率， 电流源供出4 W功率
C.电阻吸收4 W功率， 电压源供4 W出功率
D.电阻与电流源共吸收6 W功率， 电压源供出6 W功率
正确答案：电阻与电流源共吸收6 W功率， 电压源供出6 W功率
4、在4s内供给6Ω电阻的能量为2400J，则该电阻两端的电压为（）。
A.60V
B.100V
C.83.3V
D.10V
正确答案：60V
5、两个线性电阻R1和R2的u-i特性如图所示，则两个电阻值R1与R2之比R1 /R2等于（）。
A.
B.
C.
D.
正确答案：
6、如图所示， 特性曲线a与b所表征的元件分别应为（）。
7、通过一个理想独立电压源的电流数值及其方向（）。
A.可为任意值， 仅取决于电压源， 与外电路无关
B.可为任意值， 取决于外电路与电压源本身
C.可为任意值， 仅取决于外电路， 与电压源无关
D.必定大于零， 取决于外电路与电压源本身
正确答案：可为任意值， 取决于外电路与电压源本身
8、电路如图所示，Is为独立电流源，若外电路不变，仅电阻R变化时，将会引起（C ）
A.电流源Is两端电压的变化
B.输出电流I的变化
C.端电压U的变化
D.三者同时变化
正确答案：电流源Is两端电压的变化
9、欲使电路中的独立电源作用为零， 应将（）。
A.电压源以短路代替， 电流源以开路代替
B.电压源与电流源同时以短路代替
C.电压源开路， 电流源短路
D.电压源与电流源同时开路
正确答案：电压源以短路代替， 电流源以开路代替
10、图示电路中， 网络N由电阻、电源组成，对外有三个端钮，则I为（）。
A.5A
B.不能确定的量
C.25A
D.-5A
正确答案：5A
11、设电路的电压与电流参考方向如图所示，已知U＞0，I＜0，则电压与电流的实际方向为（）。
A.b点为高电位，电流由b至a
B.b点为高电位，电流由a至b
C.a点为高电位，电流由b至a
D.a点为高电位，电流由a至b
正确答案：a点为高电位，电流由b至a
12、如图所示，若已知元件A吸收功率10 W，则电压U为（）。
A.5V
B.20V
C.-20V
D.-5V
正确答案：-5V
13、电路如图所示， 该电路的功率守恒表现为（）。
A.电阻与电压源共吸收6 W功率， 电流源供出6 W功率
B.电阻吸收4 W功率， 电流源供出4 W功率
C.电阻与电流源共吸收6 W功率， 电压源供出6 W功率
D.电阻吸收4 W功率， 电压源供4 W出功率
正确答案：电阻与电流源共吸收6 W功率， 电压源供出6 W功率
14、在4s内供给6Ω电阻的能量为2400J，则该电阻两端的电压为（）。
A.100V
B.83.3V
C.60V
D.10V
正确答案：60V
15、两个线性电阻R1和R2的u-i特性如图所示，则两个电阻值R1与R2之比R1 /R2等于（）。
A.
B.
C.
D.
正确答案：
16、如图所示， 特性曲线a与b所表征的元件分别应为（）。
17、通过一个理想独立电压源的电流数值及其方向（）。
A.可为任意值， 仅取决于外电路， 与电压源无关
B.可为任意值， 仅取决于电压源， 与外电路无关
C.必定大于零， 取决于外电路与电压源本身
D.可为任意值， 取决于外电路与电压源本身
正确答案：可为任意值， 取决于外电路与电压源本身
18、电路如图所示，Is为独立电流源，若外电路不变，仅电阻R变化时，将会引起（C ）
A.输出电流I的变化
B.端电压U的变化
C.三者同时变化
D.电流源Is两端电压的变化
正确答案：电流源Is两端电压的变化
19、欲使电路中的独立电源作用为零， 应将（）。
A.电压源与电流源同时开路
B.电压源与电流源同时以短路代替
C.电压源以短路代替， 电流源以开路代替
D.电压源开路， 电流源短路
正确答案：电压源以短路代替， 电流源以开路代替
20、图示电路中， 网络N由电阻、电源组成，对外有三个端钮，则I为（）。
A.不能确定的量
B.-5A
C.5A
D.25A
正确答案：5A
第二章单元测试
1、图示二端网络的电压电流关系为（）。
A.
B.
C.
D.
正确答案：
2、试判断图示电路的等效电路为（）。
A.
B.
C.
D.
正确答案：
3、图示含受控源二端网络的等效电阻为（）。
A.0.4Ω
B.-2.5Ω
C.2/7Ω
D.-0.4Ω
正确答案：-0.4Ω
4、图示电阻电路中， 各个电阻均为3Ω，电路的等效电阻R为（）。
A.8Ω
B.7Ω
C.9Ω
D.6Ω
正确答案：6Ω
5、电路如图所示，开关S打开及闭合时的等效电阻Rab分别为（）。
A.
B.
C.
D.
正确答案：
6、图示电路中，
为（）。
A.
B.
C.
D.
正确答案：
7、电路如图所示， 其等效电路应为（）。
A.-1 V电压源
B.2 V电压源
C.-3 V电压源
D.6 V电压源
正确答案：2 V电压源
8、图示二端电路中与理想电流源串联的电阻R（）。
A.对端口电压有影响
B.对端口电流有影响
C.对Is两端的电压有影响
D.对端口电流与端口电压均有影响
正确答案：对Is两端的电压有影响
9、在图示电路中， 电压U为（）。
A.
B.
C.
D.
正确答案：
10、图示电路中，7 V电压源吸收功率为（）。
A.7 W
B.-14W
C.14 W
D.-7 W
正确答案：-14W
11、图示二端网络的电压电流关系为（）。
A.
B.
C.
D.
正确答案：
12、试判断图示电路的等效电路为（）。
A.
B.
C.
D.
正确答案：
13、图示含受控源二端网络的等效电阻为（）。
A.0.4Ω
B.2/7Ω
C.-0.4Ω
D.-2.5Ω
正确答案：-0.4Ω
14、图示电阻电路中， 各个电阻均为3Ω，电路的等效电阻R为（）。
A.7Ω
B.6Ω
C.8Ω
D.9Ω
正确答案：6Ω
15、电路如图所示，开关S打开及闭合时的等效电阻Rab分别为（）。
A.
B.
C.
D.
正确答案：
16、图示电路中，
为（）。
A.
B.
C.
D.
正确答案：
17、电路如图所示， 其等效电路应为（）。
A.6 V电压源
B.-1 V电压源
C.2 V电压源
D.-3 V电压源
正确答案：2 V电压源
18、图示二端电路中与理想电流源串联的电阻R（）。
A.对端口电压有影响
B.对端口电流有影响
C.对Is两端的电压有影响
D.对端口电流与端口电压均有影响
正确答案：对Is两端的电压有影响
19、在图示电路中， 电压U为（）。
A.
B.
C.
D.
正确答案：
20、图示电路中，7 V电压源吸收功率为（）。
A.-7 W
B.-14W
C.7 W
D.14 W
正确答案：-14W
第三章单元测试
1、图示电路的独立KCL方程数和独立KVL方程数分别为（）。
A.4，4
B.5，4
C.4，5
D.5，5
正确答案：4，4
2、图示电路的支路电压法方程组为（）。
A.
B.
C.
D.
正确答案：
3、图示电路的网孔分析法方程为（）。
A.
B.
C.
D.
正确答案：
4、图示电路中节点a的节点方程为（）。
A.
B.
C.
D.
正确答案：
5、图示电路中节点a的电压为（）。
A.-60 V
B.220 V
C.120 V
D.20 V
正确答案：20 V
6、图示电路的网孔方程是（）。
A.
B.
C.
D.
正确答案：
7、设图示电路中节点电压为U1、U2和U3，则节点2的节点电压方程为（）。
A.
B.
C.
D.
正确答案：

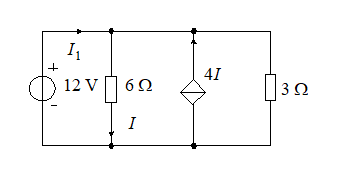

8、图示电路中I1为（）。
A.-2A
B.1A
C.4A
D.6A
正确答案：-2A
9、对图示运算放大器，各电压之间关系为（）。
A.
B.
C.
D.
正确答案：
10、图示电路中输出电压
等于（）。
A.
B.
C.0
正确答案：
11、图示电路的独立KCL方程数和独立KVL方程数分别为（）。
A.4，5
B.5，5
C.4，4
D.5，4
正确答案：4，4
12、图示电路的支路电压法方程组为（）。
A.
B.
C.
D.
正确答案：
13、图示电路的网孔分析法方程为（）。
A.
B.
C.
D.
正确答案：
14、图示电路中节点a的节点方程为（）。
A.
B.
C.
D.
正确答案：

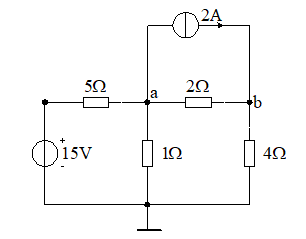

15、图示电路中节点a的电压为（）。
A.120 V
B.-60 V
C.220 V
D.20 V
正确答案：20 V

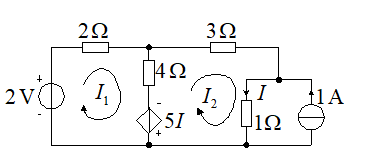

16、图示电路的网孔方程是（）。
A.
B.
C.
D.
正确答案：
17、设图示电路中节点电压为U1、U2和U3，则节点2的节点电压方程为（）。
A.
B.
C.
D.
正确答案：
18、图示电路中I1为（）。
A.1A
B.4A
C.-2A
D.6A
正确答案：-2A
19、对图示运算放大器，各电压之间关系为（）。
A.
B.
C.
D.
正确答案：

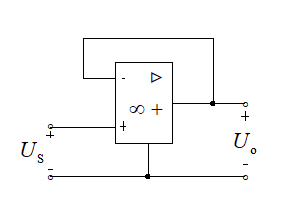

20、图示电路中输出电压
等于（）。
A.0
B.
C.
正确答案：
第四章单元测试

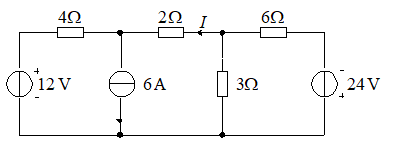

1、图示电路中，24 V电压源单独作用于电路时产生的电流I的分量应为（）。
A.-2 A
B.0
C.-1 A
D.-6 A
正确答案：-1 A
2、由叠加定理可求得图示电路中电压U为（）。
A.5 V
B.-15 V
C.15 V
D.-5 V
正确答案：-5 V
3、图示电路中
为无源线性电阻网络。已知5Ω电阻的功率
，若电流源电流由3 A增为12 A，则5Ω电阻的功率为（）。
A.
B.
C.
D.
正确答案：

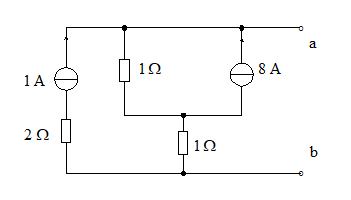

4、图示电路的戴维南等效电路是（）。
A.
B.
C.
D.
正确答案：
5、下列四个含源二端网络中，不存在戴维南等效电路的是（）。
A.
B.
C.
D.
正确答案：
6、电路如图所示，要使电流I增为2I，则18Ω电阻应换为（）。
A.6Ω
B.9Ω
C.0Ω
D.12Ω
正确答案：6Ω

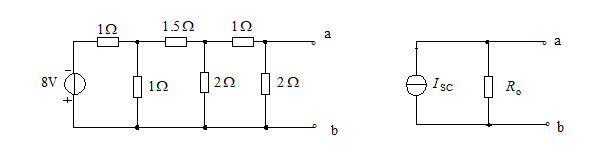

7、图示电路ab端诺顿等效电路的参数是：（）。
A.
B.
C.
D.
正确答案：

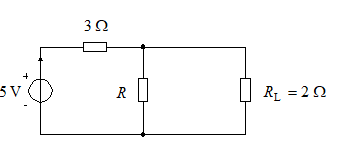

8、图示电路中，负载电阻
获得最大功率的条件是（）。
A.
B.
C.
D.
正确答案：
9、从图示二端电路可获得的最大功率是（）。
A.
B.
C.
D.
正确答案：
10、图示网络的等效电路是（）。
A.
B.
C.
D.
正确答案：
11、图示电路中，24 V电压源单独作用于电路时产生的电流I的分量应为（）。
A.-6 A
B.0
C.-1 A
D.-2 A
正确答案：-1 A
12、由叠加定理可求得图示电路中电压U为（）。
A.-5 V
B.5 V
C.15 V
D.-15 V
正确答案：-5 V
13、图示电路中
为无源线性电阻网络。已知5Ω电阻的功率
，若电流源电流由3 A增为12 A，则5Ω电阻的功率为（）。
A.
B.
C.
D.
正确答案：
14、图示电路的戴维南等效电路是（）。
A.
B.
C.
D.
正确答案：
15、下列四个含源二端网络中，不存在戴维南等效电路的是（）。
A.
B.
C.
D.
正确答案：
16、电路如图所示，要使电流I增为2I，则18Ω电阻应换为（）。
A.9Ω
B.0Ω
C.12Ω
D.6Ω
正确答案：6Ω
17、图示电路ab端诺顿等效电路的参数是：（）。
A.
B.
C.
D.
正确答案：
18、图示电路中，负载电阻
获得最大功率的条件是（）。
A.
B.
C.
D.
正确答案：
19、从图示二端电路可获得的最大功率是（）。
A.
B.
C.
D.
正确答案：
20、图示网络的等效电路是（）。
A.
B.
C.
D.
正确答案：
第五章单元测试
1、图示电容元件的
则
等于（）。
A.
B.
C.
D.
正确答案：
2、图示电容元件的
， 则
等于（）。
A.
B.
C.
D.
正确答案：
3、图示电感元件的
，则
等于（）。
A.
B.
C.
D.
正确答案：
4、图示电感元件的
则
等于（）。
A.
B.
C.
D.
正确答案：
5、图示电路中ab端的等效电容为（）。
A.0.5F
B.1.8F
C.0.83F
D.6F
正确答案：1.8F
6、图示电路ab端的等效电感为（）。
A.4.5H
B.1H
C.9H
D.6H
正确答案：9H
7、电容电路如图所示，其等效电容为（）。
A.2.5F
B.16F
C.10F
D.1.5F
正确答案：1.5F
8、电感电路如图所示，其等效电感
为（）。
A.15H
B.8H
C.2H
D.9H
正确答案：2H
9、图示电路中电容电压
则
等于（）。
A.
B.
C.
D.
正确答案：
10、图示电路中电感电流
A，则
等于（）。
A.
B.
C.
D.
正确答案：
11、图示电容元件的
则
等于（）。
A.
B.
C.
D.
正确答案：
12、图示电容元件的
， 则
等于（）。
A.
B.
C.
D.
正确答案：
13、图示电感元件的
，则
等于（）。
A.
B.
C.
D.
正确答案：
14、图示电感元件的
则
等于（）。
A.
B.
C.
D.
正确答案：
15、图示电路中ab端的等效电容为（）。
A.6F
B.0.83F
C.1.8F
D.0.5F
正确答案：1.8F
16、图示电路ab端的等效电感为（）。
A.4.5H
B.1H
C.6H
D.9H
正确答案：9H
17、电容电路如图所示，其等效电容为（）。
A.10F
B.16F
C.1.5F
D.2.5F
正确答案：1.5F
18、电感电路如图所示，其等效电感
为（）。
A.15H
B.9H
C.2H
D.8H
正确答案：2H
19、图示电路中电容电压
则
等于（）。
A.
B.
C.
D.
正确答案：
20、图示电路中电感电流
A，则
等于（）。
A.
B.
C.
D.
正确答案：
第六章单元测试

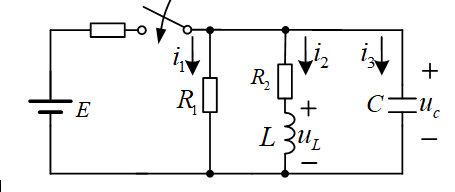

1、图中电路换路前已达稳态，在t=0时断开开关S，则该电路（）。
A.因为换路时元件L的电流储能不发生变化，所以该电路不产生过渡过程。
B.电路有储能元件L，要产生过渡过程
C.电路有储能元件且发生换路，要产生过渡过程
正确答案：因为换路时元件L的电流储能不发生变化，所以该电路不产生过渡过程。
2、图示电路的开关闭后的时间常数等于（）。
A.2s
B.1s
C.0.5s
D.4s
正确答案：2s
3、电路如下图所示，原处于稳态，t=0时开关从1→2，则i（0+）的值为（）。
A.6A
B.0A
C.2A
D.3A
正确答案：0A
4、电路如图所示，当电路为零初始状态，
时，
，t＞0。若
，且
。则t＞0时，
应为（）。
A.
B.
C.
D.
正确答案：
5、附图电路中，开关S合上以前电感和电容都没有储能，在S合上瞬间，图中可以突变的量为（）。
A.
B.
C.
D.
正确答案：
6、下图中
为（）。
A.3mA
B.1mA
C.5mA
D.0mA
正确答案：5mA
7、电路如图所示，
为单位阶跃函数，
则
为（）。
A.
B.
C.
D.
正确答案：
8、若冲激电流
，则该冲激电流的强度为（）。
A.1 C
B.∞
C.1 A
D.
正确答案：1 C
9、电路如图所示，
的波形为（）。
A.
B.
C.
D.
正确答案：
10、图示电路中
。则
的
为（）。
A.
B.
C.
D.
正确答案：
11、图中电路换路前已达稳态，在t=0时断开开关S，则该电路（）。
A.电路有储能元件且发生换路，要产生过渡过程
B.电路有储能元件L，要产生过渡过程
C.因为换路时元件L的电流储能不发生变化，所以该电路不产生过渡过程。
正确答案：因为换路时元件L的电流储能不发生变化，所以该电路不产生过渡过程。
12、图示电路的开关闭后的时间常数等于（）。
A.4s
B.2s
C.0.5s
D.1s
正确答案：2s
13、电路如下图所示，原处于稳态，t=0时开关从1→2，则i（0+）的值为（）。
A.0A
B.6A
C.2A
D.3A
正确答案：0A
14、电路如图所示，当电路为零初始状态，
时，
，t＞0。若
，且
。则t＞0时，
应为（）。
A.
B.
C.
D.
正确答案：
15、附图电路中，开关S合上以前电感和电容都没有储能，在S合上瞬间，图中可以突变的量为（）。
A.
B.
C.
D.
正确答案：
16、下图中
为（）。
A.1mA
B.0mA
C.5mA
D.3mA
正确答案：5mA
17、电路如图所示，
为单位阶跃函数，
则
为（）。
A.
B.
C.
D.
正确答案：
18、若冲激电流
，则该冲激电流的强度为（）。
A.1 A
B.
C.1 C
D.∞
正确答案：1 C
19、电路如图所示，
的波形为（）。
A.
B.
C.
D.
正确答案：
20、图示电路中
。则
的
为（）。
A.
B.
C.
D.
正确答案：
第七章单元测试
1、无功功率的概念可以理解为这部分功率在电路中不起任何作用。
A.正确
B.错误
正确答案：错误
2、电感元件的正弦交流电路中，消耗的有功功率等于零。
A.正确
B.错误
正确答案：正确
3、因为正弦量可以用相量来表示，所以说相量就是正弦量。
A.正确
B.错误
正确答案：错误
4、单一电感元件的正弦交流电路中，消耗的有功功率比较小。
A.正确
B.错误
正确答案：错误
5、从电压、电流瞬时值关系式来看，电感元件属于动态元件。
A.正确
B.错误
正确答案：正确
6、已知
，
则（）。
A.同相
B.i1超前i260°
C.i1滞后i260°
D.相位差无法判断
正确答案：相位差无法判断
7、提高供电线路的功率因数，下列说法正确的是（）。
A.减少了用电设备的有功功率，提高了电源设备的容量
B.可提高电源设备的利用率并减小输电线路中的功率损耗
C.可以节省电能
D.减少了用电设备中无用的无功功率
正确答案：可提高电源设备的利用率并减小输电线路中的功率损耗
8、在RL串联电路中，UR=16V，UL=12V，则总电压为（）。
A.4V
B.20V
C.28V
D.2V
正确答案：20V
9、串联正弦交流电路的视在功率表征了该电路的（）。
A.电路中总电压有效值与电流有效值的乘积
B.瞬时功率最大值
C.平均功率
D.功率因素
正确答案：电路中总电压有效值与电流有效值的乘积
10、电感电路正确的表达式是（）。
A.
B.
C.
D.不确定
正确答案：
11、无功功率的概念可以理解为这部分功率在电路中不起任何作用。
A.正确
B.错误
正确答案：错误
12、电感元件的正弦交流电路中，消耗的有功功率等于零。
A.正确
B.错误
正确答案：正确
13、因为正弦量可以用相量来表示，所以说相量就是正弦量。
A.正确
B.错误
正确答案：错误
14、单一电感元件的正弦交流电路中，消耗的有功功率比较小。
A.正确
B.错误
正确答案：错误
15、从电压、电流瞬时值关系式来看，电感元件属于动态元件。
A.正确
B.错误
正确答案：正确
16、已知
，
则（）。
A.相位差无法判断
B.i1滞后i260°
C.同相
D.i1超前i260°
正确答案：相位差无法判断
17、提高供电线路的功率因数，下列说法正确的是（）。
A.可提高电源设备的利用率并减小输电线路中的功率损耗
B.可以节省电能
C.减少了用电设备的有功功率，提高了电源设备的容量
D.减少了用电设备中无用的无功功率
正确答案：可提高电源设备的利用率并减小输电线路中的功率损耗
18、在RL串联电路中，UR=16V，UL=12V，则总电压为（）。
A.2V
B.4V
C.20V
D.28V
正确答案：20V
19、串联正弦交流电路的视在功率表征了该电路的（）。
A.功率因素
B.平均功率
C.电路中总电压有效值与电流有效值的乘积
D.瞬时功率最大值
正确答案：电路中总电压有效值与电流有效值的乘积
20、电感电路正确的表达式是（）。
A.
B.
C.
D.不确定
正确答案：
第八章单元测试
1、视在功率等于有功功率与无功功率的代数和。
A.正确
B.错误
正确答案：错误
2、在感性电路中，并联适当电容后，可提高功率因数，线路总电流增大，有功功率也增大。
A.正确
B.错误
正确答案：错误
3、正弦交流电路的频率越高，阻抗越大；频率越低，阻抗越小。
A.正确
B.错误
正确答案：错误
4、
超前
为45°电角。
A.正确
B.错误
正确答案：错误
5、电阻元件上只消耗有功功率，不产生无功功率。
A.正确
B.错误
正确答案：正确
6、u＝－100sin（6πt＋10°）V超前i＝5cos（6πt－15°）A的相位差是（）。
A.25°
B.115°
C.95°
正确答案：115°
7、交流电路的功率因数越高，电源设备的利用率就（）。
A.低
B.高
C.无关
正确答案：高
8、正弦交流电的相位反映了交流电变化的（）。
A.频率特性
B.快慢
C.起始位置
D.大小关系
正确答案：起始位置
9、电感、电容相串联的正弦交流电路，消耗的有功功率为（）。
A.0
B.
C.
正确答案：0
10、若i1＝10sin（ωt+30º）A，i2＝20sin（ωt－10º）A，则i1的相位比i2超前（）。
A.40º
B.－20º
C.－40º
D.20º
正确答案：40º
11、视在功率等于有功功率与无功功率的代数和。
A.正确
B.错误
正确答案：错误
12、在感性电路中，并联适当电容后，可提高功率因数，线路总电流增大，有功功率也增大。
A.正确
B.错误
正确答案：错误
13、正弦交流电路的频率越高，阻抗越大；频率越低，阻抗越小。
A.正确
B.错误
正确答案：错误
14、
超前
为45°电角。
A.正确
B.错误
正确答案：错误
15、电阻元件上只消耗有功功率，不产生无功功率。
A.正确
B.错误
正确答案：正确
16、u＝－100sin（6πt＋10°）V超前i＝5cos（6πt－15°）A的相位差是（）。
A.115°
B.25°
C.95°
正确答案：115°
17、交流电路的功率因数越高，电源设备的利用率就（）。
A.无关
B.高
C.低
正确答案：高
18、正弦交流电的相位反映了交流电变化的（）。
A.大小关系
B.起始位置
C.快慢
D.频率特性
正确答案：起始位置
19、电感、电容相串联的正弦交流电路，消耗的有功功率为（）。
A.
B.
C.0
正确答案：0
20、若i1＝10sin（ωt+30º）A，i2＝20sin（ωt－10º）A，则i1的相位比i2超前（）。
A.－40º
B.20º
C.40º
D.－20º
正确答案：40º
第九章单元测试
1、某三角形连接的三相对称负载接于三相对称电源，线电流与其对应的相电流的相位关系是（）。
A.线 电 流 滞 后 相 电 流 30°
B.两 者 同 相
C.线 电 流 导 前 相 电 流 30°
正确答案：线 电 流 滞 后 相 电 流 30°
2、已知某三相四线制电路的线电压
，
，
，当 t = 12 s 时，三个相电压之和为（）。
A.
B.380 V
C.0 V
D.
正确答案：0 V
3、三角形接法的对称三相负载接至相序为A、B、C的三相电源上，已知相电流
，则线电流
（）。
A.
B.
C.
D.
正确答案：
4、在三相交流电路中，负载为三角形连接，若每相负载的有功功率为30W，则三相总有功功率为（）W。
A.0
B.
C.60
D.90
正确答案：90
5、在某对称星形连接的三相负载电路中，已知线电压
，则C相电压有效值相量
=（）。
A.
B.
C.
正确答案：
6、对称星形负载接于三相四线制电源上，如图所示。若电源线电压为380 V，当在D点断开 时，U1为（）。
A.380 V
B.220 V
C.200 V
D.190 V
正确答案：220 V
7、在图中，有两组三相对称负载，均为电阻性。若电压表读数为380V，则电流表读数为（）。
A.44A
B.76A
C.22A
D.40A
正确答案：44A
8、对称三相电路的有功功率
，功率因数角j为（）。
A.阻 抗 角 与 60°之 差
B.相 电 压 与 相 电 流 的 相 位 差 角
C.阻 抗 角 与 30°之 差
D.线 电 压 与 线 电 流 的 相 位 差 角
正确答案：相 电 压 与 相 电 流 的 相 位 差 角
9、当三相交流发电机的三个绕组接成星形时，若线电压
，则相电压 uB =（）。
A.
B.
C.
正确答案：
10、三个额定电压为 380 V的单相负载，当用线电压为 380 V 的三相四线制电源供电时应接成（） 形。
A.D
B.U 或 D 均 可
C.U
正确答案：D
11、某三角形连接的三相对称负载接于三相对称电源，线电流与其对应的相电流的相位关系是（）。
A.线 电 流 导 前 相 电 流 30°
B.线 电 流 滞 后 相 电 流 30°
C.两 者 同 相
正确答案：线 电 流 滞 后 相 电 流 30°
12、已知某三相四线制电路的线电压
，
，
，当 t = 12 s 时，三个相电压之和为（）。
A.
B.380 V
C.0 V
D.
正确答案：0 V
13、三角形接法的对称三相负载接至相序为A、B、C的三相电源上，已知相电流
，则线电流
（）。
A.
B.
C.
D.
正确答案：
14、在三相交流电路中，负载为三角形连接，若每相负载的有功功率为30W，则三相总有功功率为（）W。
A.0
B.90
C.
D.60
正确答案：90
15、在某对称星形连接的三相负载电路中，已知线电压
，则C相电压有效值相量
=（）。
A.
B.
C.
正确答案：
16、对称星形负载接于三相四线制电源上，如图所示。若电源线电压为380 V，当在D点断开 时，U1为（）。
A.190 V
B.380 V
C.220 V
D.200 V
正确答案：220 V
17、在图中，有两组三相对称负载，均为电阻性。若电压表读数为380V，则电流表读数为（）。
A.22A
B.76A
C.44A
D.40A
正确答案：44A
18、对称三相电路的有功功率
，功率因数角j为（）。
A.相 电 压 与 相 电 流 的 相 位 差 角
B.阻 抗 角 与 60°之 差
C.线 电 压 与 线 电 流 的 相 位 差 角
D.阻 抗 角 与 30°之 差
正确答案：相 电 压 与 相 电 流 的 相 位 差 角
19、当三相交流发电机的三个绕组接成星形时，若线电压
，则相电压 uB =（）。
A.
B.
C.
正确答案：
20、三个额定电压为 380 V的单相负载，当用线电压为 380 V 的三相四线制电源供电时应接成（） 形。
A.D
B.U
C.U 或 D 均 可
正确答案：D
第十章单元测试
1、RLC并联电路在f0时发生谐振，当频率增加到2f0时，电路性质呈（）。
A.电感性
B.电阻性
C.电容性
正确答案：电感性
2、处于谐振状态的RLC串联电路，当电源频率升高时，电路将呈现出（）。
A.电容性
B.电感性
C.电阻性
正确答案：电感性
3、下列说法中，（）是正确的。
A.电路谐振时阻抗最小
B.并谐时阻抗最小
C.串谐时阻抗最小
正确答案：串谐时阻抗最小
4、下列说法中，（）是不正确的。
A.并谐时电流最小
B.并谐时电流最大
C.理想并谐时总电流为零
正确答案：并谐时电流最小
5、发生串联谐振的电路条件是（）。
A.
B.
C.
正确答案：
6、正弦交流电路中，负载上获得最大功率的条件是（）。
A.
B.
C.
正确答案：
7、任意给出几种常见的非正弦周期信号波形图，你能否确定其傅里叶级数展开式中有无恒定分量（）。
A.能
B.不确定
C.不能
正确答案：能
8、某方波信号的周期T=5μs，则此方波的三次谐波频率为（）。
A.2×106Hz
B.106Hz
C.6×105Hz
正确答案：6×105Hz
9、周期性非正弦波的傅里叶级数展开式中，谐波的频率越高，其幅值越（）。
A.大
B.无法判断
C.小
正确答案：小
10、一个含有直流分量的非正弦波作用于线性电路，其电路响应电流中（）。
A.不含有直流分量
B.含有直流分量
C.无法确定是否含有直流分量
正确答案：含有直流分量
11、RLC并联电路在f0时发生谐振，当频率增加到2f0时，电路性质呈（）。
A.电容性
B.电阻性
C.电感性
正确答案：电感性
12、处于谐振状态的RLC串联电路，当电源频率升高时，电路将呈现出（）。
A.电感性
B.电阻性
C.电容性
正确答案：电感性
13、下列说法中，（）是正确的。
A.电路谐振时阻抗最小
B.并谐时阻抗最小
C.串谐时阻抗最小
正确答案：串谐时阻抗最小
14、下列说法中，（）是不正确的。
A.并谐时电流最小
B.并谐时电流最大
C.理想并谐时总电流为零
正确答案：并谐时电流最小
15、发生串联谐振的电路条件是（）。
A.
B.
C.
正确答案：
16、正弦交流电路中，负载上获得最大功率的条件是（）。
A.
B.
C.
正确答案：
17、任意给出几种常见的非正弦周期信号波形图，你能否确定其傅里叶级数展开式中有无恒定分量（）。
A.不确定
B.能
C.不能
正确答案：能
18、某方波信号的周期T=5μs，则此方波的三次谐波频率为（）。
A.106Hz
B.6×105Hz
C.2×106Hz
正确答案：6×105Hz
19、周期性非正弦波的傅里叶级数展开式中，谐波的频率越高，其幅值越（）。
A.小
B.无法判断
C.大
正确答案：小
20、一个含有直流分量的非正弦波作用于线性电路，其电路响应电流中（）。
A.无法确定是否含有直流分量
B.不含有直流分量
C.含有直流分量
正确答案：含有直流分量
第十一章单元测试
1、图1所示电路的等效电感
（）。
A.8H
B.7H
C.15H
D.11H
正确答案：8H
2、图2所示电路中，
，则i2=（）A。
A.
B.
C.
D.0
正确答案：
3、将图3（a）所示电路化为图3（b）所示的等效去耦电路，取哪一组符号取决于（）。
A.L1、L2中一个电流流入0，另一个电流流出节点0。
B.L1、L2的同名端相对于0点是在同侧还是在异侧，且与电流参考方向有关。
C.L1、L2中电流同时流入还是流出节点0。
D.L1、L2的同名端相对于0点是在同侧还是在异侧，且与电流参考方向无关。
正确答案：L1、L2的同名端相对于0点是在同侧还是在异侧，且与电流参考方向无关。
4、互感系数M与下列哪个因素无关（）。
A.两线圈形状和结构
B.两线圈电压电流参考方向
C.两线圈几何位置
D.空间煤质
正确答案：两线圈电压电流参考方向
5、理想变压器主要特性不包括（）。
A.变换电压
B.变换阻抗
C.变换电流
D.变换功率
正确答案：变换功率
6、图示电路中，
=（）。
A.
B.
C.
D.
正确答案：
7、在图示电路中，
=（）。
A.
B.
C.
D.
正确答案：
8、对于图示电路中，下列电压、电流的关系叙述中，正确的是：
A.
B.
C.
D.
正确答案：
9、如果图（b）是图（a）的去耦等效电路，则图（b）中的
等于（）。
A.
B.
C.
D.
正确答案：
10、在应用等效电路法分析空心变压器时，若原边阻抗为
，副边阻抗为
，互感阻抗为
。则副边对原边的引入阻抗
等于（）。
A.
B.
C.
D.
正确答案：
11、图1所示电路的等效电感
（）。
A.15H
B.8H
C.11H
D.7H
正确答案：8H
12、图2所示电路中，
，则i2=（）A。
A.
B.0
C.
D.
正确答案：
13、将图3（a）所示电路化为图3（b）所示的等效去耦电路，取哪一组符号取决于（）。
A.L1、L2中一个电流流入0，另一个电流流出节点0。
B.L1、L2的同名端相对于0点是在同侧还是在异侧，且与电流参考方向有关。
C.L1、L2的同名端相对于0点是在同侧还是在异侧，且与电流参考方向无关。
D.L1、L2中电流同时流入还是流出节点0。
正确答案：L1、L2的同名端相对于0点是在同侧还是在异侧，且与电流参考方向无关。
14、互感系数M与下列哪个因素无关（）。
A.两线圈电压电流参考方向
B.空间煤质
C.两线圈几何位置
D.两线圈形状和结构
正确答案：两线圈电压电流参考方向
15、理想变压器主要特性不包括（）。
A.变换功率
B.变换电流
C.变换阻抗
D.变换电压
正确答案：变换功率
16、图示电路中，
=（）。
A.
B.
C.
D.
正确答案：
17、在图示电路中，
=（）。
A.
B.
C.
D.
正确答案：
18、对于图示电路中，下列电压、电流的关系叙述中，正确的是：
A.
B.
C.
D.
正确答案：
19、如果图（b）是图（a）的去耦等效电路，则图（b）中的
等于（）。
A.
B.
C.
D.
正确答案：
20、在应用等效电路法分析空心变压器时，若原边阻抗为
，副边阻抗为
，互感阻抗为
。则副边对原边的引入阻抗
等于（）。
A.
B.
C.
D.
正确答案：
下一条：小鸡宝宝考考你：乌龟有耳朵吗？
