智慧树知到《电路与电子技术电子技术基础（山东联盟）》章节测试答案
智慧树知到《电路与电子技术电子技术基础（山东联盟）》章节测试答案
第一章单元测试
1、半导体的导电机理是当外部加电场时，载流子即（）在电场的作用下定向移动，形成电流。
A.其他选项都不正确
B.自由电子
C.自由电子和空穴
D.空穴
正确答案：自由电子和空穴
2、当温度增加时，本征半导体中的自由电子和空穴的数量（）。
A.增加
B.不变
C.其他选项都不正确
D.减少
正确答案：增加
3、PN结的主要特点是具有（）。
A.电流放大作用
B.单向导电性
C.其他选项都不正确
D.稳压作用
正确答案：单向导电性
4、普通二极管禁止工作在（）。
A.正向导通区
B.反向击穿区
C.反向截止区
D.死区
正确答案：反向击穿区
5、若二极管为理想二极管，则该二极管导通时等效为开路。（）
A.正确
B.错误
正确答案：错误
6、若二极管的导通电压为0.3V，当阳极与阴极之间的电压大于（）V时，二极管导通。
A.0
B.0.3
C.0.7
D.0.5
正确答案：0.3
7、图示二极管的工作状态是（）。
A.反向击穿
B.截止
C.导通
D.其他选项都不正确
正确答案：导通
8、稳压管的稳压性能是利用PN结的（）。
A.正向导电特性
B.单向导电特性
C.反向击穿特性
D.反向截止特性
正确答案：反向击穿特性
9、要使三极管具有放大作用，发射结加（）偏置电压，集电结加（）偏置电压。
A.反向 正向
B.正向 正向
C.反向 反向
D.正向 反向
正确答案：正向 反向
10、要使三极管具有开关作用，发射结加（）偏置电压，集电结加（）偏置电压。
A.正向 反向
B.反向 反向
C.反向 正向
D.正向 正向
正确答案：反向 反向；正向 正向
第二章单元测试
1、如图所示的放大电路中，集电极电阻RC的作用是（）。
A.调节ICQ
B.放大电流
C.防止输出信号交流对地短路，把放大了的电流转换成电压
D.调节IBQ
正确答案：防止输出信号交流对地短路，把放大了的电流转换成电压
2、当输入电压为正弦信号时，如果NPN管共发射极放大电路发生饱和失真，则基极电流ic的波形将（）。
A.正半波削波
B.不削波
C.双向削波
D.负半波削波
正确答案：正半波削波
3、图示电路有正常电压放大的能力。（）
。
A.正确
B.错误
正确答案：错误

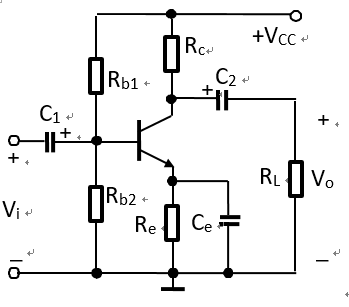

4、放大电路如右图所示，由于Rb1和 Rb2阻值选取得不合适而产生了饱和失真，为了改善失真，正确的做法是（）。
A.适当增加Rb1，减小Rb2
B.保持Rb2不变，适当减小Rb1
C.保持Rb1不变，适当增加Rb2
D.适当增加Rb2，减小Rb1
正确答案：适当增加Rb1，减小Rb2
5、若静态工作点选取过低，容易引起（）失真。
A.饱和失真
B.其他选项都不正确
C.截止失真
D.交越失真
正确答案：截止失真
6、射极输出器的主要特点是电压放大倍数接近于1，输入电阻（），输出电阻（）。
A.大，大
B.小，大
C.大，小
D.小，小
正确答案：大，小
7、功率放大电路有功率放大作用，电压放大电路只有电压放大作用而没有功率放大作用。（）
A.正确
B.错误
正确答案：错误
8、在基本共射放大电路中，为了获得较高的输入电阻，在Rb固定不变的条件下，三极管的β应该尽可能大些。
A.正确
B.错误
正确答案：错误
9、在基本共射放大电路中，若三极管的β增加一倍，则电压放大倍数也将相应增大一倍。（）
A.正确
B.错误
正确答案：错误
10、功率放大电路与电压放大电路的区别之一是前者比后者效率高。（）
A.正确
B.错误
正确答案：正确
第三章单元测试

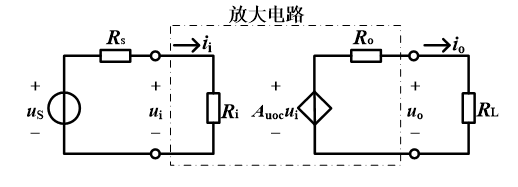

1、如图所示电路，是放大电路的电路模型，则其电压增益为（）。
2、放大电路的输入电阻越大越好，输入电阻越大，输入电压对信号源的衰减越大。
A.正确
B.错误
正确答案：错误
3、集成电路与分立元件相比，其优点有（）。
A.重量轻
B.体积小
C.成本低
D.可靠性高
正确答案：重量轻；体积小；成本低；可靠性高
4、理想运算放大器工作在线性区，分析的依据是（）。
A.u+=u-=0 i+=i-
B.u+=u- i+=i-
C.u+=u- i+=i-=0
D.u+=u-=0 i+≠i-
正确答案：u+=u- i+=i-=0
5、在输入量不变的情况下，若引入反馈后（），则说明引入的反馈是负反馈。
A.净输入量增大
B.净输入量减小
C.输出量增大
D.输入电阻增大
正确答案：净输入量减小
6、电压负反馈可以稳定输出电压。（）
A.正确
B.错误
正确答案：正确
7、当运算放大器不加反馈时，其工作状态是（）。
A.线性和非线性都有可能
B.线性
C.其他选项都错误
D.非线性
正确答案：非线性
8、电路如图所示，判断电路的反馈类型为（）。
A.电流并联负反馈
B.电压串联负反馈
C.电流串联负反馈
D.电压并联负反馈
正确答案：电流并联负反馈
9、负反馈增大了放大电路的放大倍数，提高了放大电路的稳定性。（）
A.正确
B.错误
正确答案：错误
10、串联负反馈使输入电阻增加，并联负反馈使输入电阻减小。（）
A.正确
B.错误
正确答案：正确
第四章单元测试
1、电路如图所示，该电路的闭环电压放大倍数为（）。
A.1
B.10
C.-1
D.R
正确答案：1

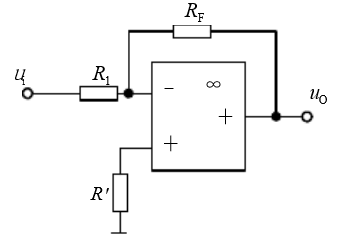

2、电路如图所示，要满足uo=-2ui的运算关系，R1与RF必须满足（）。
A.RF=3R1
B.RF=2R1
C.RF=R1
D.RF=0.5R1
正确答案：RF=2R1
3、图示电路输出电压与输入电压的关系（）。
A.微分关系
B.对数关系
C.积分关系
D.指数关系
正确答案：微分关系
4、单门限比较器只有（）个门限电压值。
A.4
B.2
C.3
D.1
正确答案：1
5、电压比较器工作在运放的（）区域。
A.非线性
B.所有
C.线性
D.其他选项都不正确
正确答案：非线性

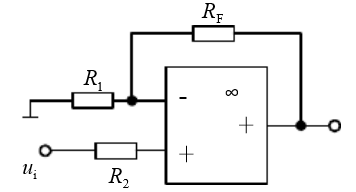

6、电路如图所示，则该电路为（）。
A.同相比例运算电路
B.反相比例运算电路
C.反相积分运算电路
D.加法运算电路
正确答案：同相比例运算电路
7、抑制频率为100kHz以上的高频干扰，选用（）。
A.低通滤波
B.带通滤波
C.带阻滤波
D.高通滤波
正确答案：低通滤波
8、在输入电压从足够低逐渐增大到足够高的过程中，单限比较器和滞回比较器的输出电压均只跃变一次。（）
A.正确
B.错误
正确答案：正确
9、只要集成运放引入正反馈，就一定工作在非线性区。（）
A.正确
B.错误
正确答案：错误
10、当集成运放工作在非线性区时，输出电压不是高电平，就是低电平。（）
A.正确
B.错误
正确答案：正确
第五章单元测试
1、正弦波振荡器只需满足下述条件就能产生振荡（）。
A.｜AF｜＞1
B.｜AF｜＝1
C.ΦA+ΦF ＝2nπ（n＝0，1，2，…）
D.ΦA+ΦF ＝2nπ（n＝0，1，2，…），且｜AF｜＞1
正确答案：ΦA+ΦF ＝2nπ（n＝0，1，2，…），且｜AF｜＞1
2、RC串并联网络在f=f0=1/2πRC时，电路呈（）。
A.阻性
B.感性
C.其他选项都不正确
D.容性
正确答案：阻性
3、RC桥式振荡电路中RC串并联网络的作用是（）。
A.选频
B.引入正反馈
C.稳幅和引入正反馈
D.选频和引入正反馈
正确答案：选频和引入正反馈
4、正弦波振荡电路一般由放大电路、反馈网络、（）和稳幅电路四部分组成。
A.其他选项都不正确
B.输出电路
C.选频网络
D.比较电路
正确答案：选频网络
5、方波和矩形波输出电压的幅值取决于比较器的（），三角波和锯齿波的输出电压的幅值取决于比较器的（）。
A.输出电压，阈值电压
B.阈值电压，输出电压
C.阈值电压，阈值电压
D.输出电压，输出电压
正确答案：输出电压，阈值电压
6、对于正弦波振荡电路而言，只要不满足相位平衡条件，即使放大电路的放大倍数很大，它也不可能产生正弦波振荡。（）。
A.正确
B.错误
正确答案：正确
7、只要电路引入了正反馈，就一定会产生正弦波振荡。（）
A.正确
B.错误
正确答案：错误
8、非正弦波振荡电路与正弦波振荡电路的振荡条件完全相同。（）
A.正确
B.错误
正确答案：错误
9、负反馈放大电路不可能产生自激振荡。（）
A.正确
B.错误
正确答案：正确
10、在LC正弦波振荡电路中，不用通用型集成运放作放大电路的原因是其上限截止频率太低。（）
A.正确
B.错误
正确答案：正确
第六章单元测试
1、直流稳压电源的组成包括（）。
A.稳压电路
B.整流电路
C.变压器
D.滤波电路
正确答案：稳压电路；整流电路；变压器；滤波电路
2、整流电路可将正弦电压变为脉动的直流电压。（）
A.正确
B.错误
正确答案：正确
3、电路如图所示，在输入u2的正半周，导通的二极管是（）。
A.D4和D2
B.D1和D3
C.D1和D2
D.D4和D3
正确答案：D1和D3
4、单相桥式整流电路，变压器副边电压的有效值是U2，则输出电压的平均值UL =（）U2。
A.1
B.0.9
C.1.2
D.0.45
正确答案：0.9
5、已知变压器副边电压的有效值为10V，桥式整流电容滤波电路中每个二极管承受的最高反向电压约为（）V。
A.28
B.10
C.12
D.14
正确答案：14
6、某桥式整流电容滤波电路，已知电路带负载正常工作时输出电压为24V，则该电路空载时输出电压约为（）V。
A.18
B.24
C.20
D.28
正确答案：28
7、W7815三端集成稳压器中的“15”是指（）。
A.最大输出电流值
B.输入电压值
C.输出的稳定电压值
D.输入电流值
正确答案：输出的稳定电压值
8、三端固定式输出集成稳压器的三个端分别是（）。
A.公共端
B.输入端
C.电源端
D.输出端
正确答案：公共端；输入端；输出端
9、由三端固定式输出稳压器组成的电路如图所示，输出Uo=5V。（）
。
A.正确
B.错误
正确答案：错误
10、若输入Ui=25V，下面的电路是否可以正常工作？
A.不可以
B.不确定
C.可以
D.其他选项都正确
正确答案：不可以
第七章单元测试
1、数字电路采用正逻辑的逻辑体制，即0表示高电平，1表示低电平。
A.正确
B.错误
正确答案：错误
2、分析数字电路的功能的工具有（）。
A.逻辑状态表
B.逻辑表达式
C.逻辑代数
D.波形图
正确答案：逻辑状态表；逻辑表达式；逻辑代数；波形图
3、下面逻辑符号中，或门的逻辑符号是（）。
A.
B.
C.
D.其他选项都不正确
正确答案：
4、逻辑状态表如图所示，输出F与输入A、B之间的逻辑表达式是（）。
A.
B.
C.
D.
正确答案：
5、下面逻辑符号中，同或门的逻辑符号是（）。
A.
B.
C.
D.
正确答案：
6、
A.1
B.0
C.C
D.A
正确答案：1
7、下面是实现
的逻辑电路图是正确的。
。
A.正确
B.错误
正确答案：错误
8、将与或表达式转换成与非与非表达式，先采用（）再采用（）。
A.非非率，非非率
B.反演率，反演率
C.非非率，反演率
D.反演率，非非率
正确答案：非非率，反演率
9、输出端可以并联的门电路有（）。
A.
B.
C.
D.
正确答案：
；
10、三态门的3个状态是高电平、低电平和低阻状态。
A.正确
B.错误
正确答案：错误
第八章单元测试
1、逻辑电路如图所示，其逻辑功能是（）。
A.或非运算
B.与非运算
C.同或运算
D.异或运算
正确答案：异或运算
2、图示电路的逻辑表达式F=（）。
A.
B.
C.
D.
正确答案：
3、一个逻辑电路，有三个输入（A，B，C）和一个输出F。当三个输入的和为奇数时，输出F为1。该电路的逻辑状态表如下所示，该状态表正确的。ABCF00000011010101101001101011001111。
A.正确
B.错误
正确答案：正确
4、一个逻辑电路，有三个输入（A，B，C）和一个输出F。当三个输入的和为奇数时，输出F为1。根据正确的逻辑状态表写出逻辑表达式（）。
A.
B.
C.
D.
正确答案：
5、由4选1数据选择器构成的电路如图所示，其最简与或表达式为（）。
6、8-3线优先编码器74LS148，8条数据输入线中
同时有效，脚标大者优先级高，则输出线
的是（）。
A.010
B.000
C.101
D.111
正确答案：010
7、2-4线译码器如图所示，当输出Y2＝0时，G， A1， A0的电平应是（）。
A.110
B.011
C.000
D.010
正确答案：010
8、用74LS183实现两位二进制数加法时，低位全加器的进位输入端应接高电平。
A.正确
B.错误
正确答案：错误
9、加法器是组合逻辑电路。
A.正确
B.错误
正确答案：正确
10、半导体数码管中的LED有两种连接方式，一种为共阴极连接，另一种为共阳极连接。对共阴极连接，需点亮的LED的阳极应接（）。
A.低电平
B.其他选项都正确
C.高电平
D.地
正确答案：高电平
第九章单元测试
1、JK触发器在CP作用下，要使Qn+1=Qn，输入信号必为（）。
A.
2、对于边沿触发的D触发器，下面（）是正确的。
A.输出状态的改变发生在时钟脉冲的边沿
B.要输出的状态取决于D输入
C.输出跟随每一个时钟脉冲的输入
D.输出的状态不取决于D输入
正确答案：输出状态的改变发生在时钟脉冲的边沿；要输出的状态取决于D输入；输出跟随每一个时钟脉冲的输入
3、用n只触发器组成计数器，其最大计数模为（）。
A.
B.
C.
D.
正确答案：

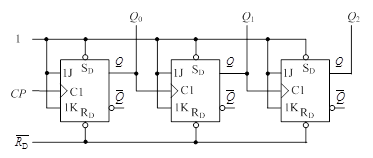

4、电路如图所示，假设电路中各触发器的当前状态Q2 Q1 Q0为100，请问在时钟作用下，触发器下一状态Q2 Q1 Q0为（）。
A.011
B.000
C.100
D.101
正确答案：011
5、在下列逻辑电路中，不是组合逻辑电路的有（）。
A.寄存器
B.全加器
C.编码器
D.译码器
正确答案：寄存器
6、十进制计数器最高位输出的周期是输入CP脉冲周期的10倍。
A.正确
B.错误
正确答案：正确
7、74LS161状态如图所示，下一个脉冲过后，Q3Q2Q1Q0=（）。
A.1000
B.1001
C.1011
D.1010
正确答案：1001
8、用74LS90构成十进制计数器，有（）种连接方式。
A.2
B.1
C.3
D.4
正确答案：2
9、下图要完成10进制计数器，数据端数据D3D2D1D0=（）。
A.1010
B.1001
C.1000
D.1011
正确答案：1001
10、电路如图所示。该电路实现（）进制计数器。
A.4
B.7
C.6
D.5
正确答案：6

第一章单元测试
1、半导体的导电机理是当外部加电场时，载流子即（）在电场的作用下定向移动，形成电流。
A.其他选项都不正确
B.自由电子
C.自由电子和空穴
D.空穴
正确答案：自由电子和空穴
2、当温度增加时，本征半导体中的自由电子和空穴的数量（）。
A.增加
B.不变
C.其他选项都不正确
D.减少
正确答案：增加
3、PN结的主要特点是具有（）。
A.电流放大作用
B.单向导电性
C.其他选项都不正确
D.稳压作用
正确答案：单向导电性
4、普通二极管禁止工作在（）。
A.正向导通区
B.反向击穿区
C.反向截止区
D.死区
正确答案：反向击穿区
5、若二极管为理想二极管，则该二极管导通时等效为开路。（）
A.正确
B.错误
正确答案：错误
6、若二极管的导通电压为0.3V，当阳极与阴极之间的电压大于（）V时，二极管导通。
A.0
B.0.3
C.0.7
D.0.5
正确答案：0.3
7、图示二极管的工作状态是（）。
A.反向击穿
B.截止
C.导通
D.其他选项都不正确
正确答案：导通
8、稳压管的稳压性能是利用PN结的（）。
A.正向导电特性
B.单向导电特性
C.反向击穿特性
D.反向截止特性
正确答案：反向击穿特性
9、要使三极管具有放大作用，发射结加（）偏置电压，集电结加（）偏置电压。
A.反向 正向
B.正向 正向
C.反向 反向
D.正向 反向
正确答案：正向 反向
10、要使三极管具有开关作用，发射结加（）偏置电压，集电结加（）偏置电压。
A.正向 反向
B.反向 反向
C.反向 正向
D.正向 正向
正确答案：反向 反向；正向 正向
第二章单元测试
1、如图所示的放大电路中，集电极电阻RC的作用是（）。
A.调节ICQ
B.放大电流
C.防止输出信号交流对地短路，把放大了的电流转换成电压
D.调节IBQ
正确答案：防止输出信号交流对地短路，把放大了的电流转换成电压
2、当输入电压为正弦信号时，如果NPN管共发射极放大电路发生饱和失真，则基极电流ic的波形将（）。
A.正半波削波
B.不削波
C.双向削波
D.负半波削波
正确答案：正半波削波
3、图示电路有正常电压放大的能力。（）
。
A.正确
B.错误
正确答案：错误
4、放大电路如右图所示，由于Rb1和 Rb2阻值选取得不合适而产生了饱和失真，为了改善失真，正确的做法是（）。
A.适当增加Rb1，减小Rb2
B.保持Rb2不变，适当减小Rb1
C.保持Rb1不变，适当增加Rb2
D.适当增加Rb2，减小Rb1
正确答案：适当增加Rb1，减小Rb2
5、若静态工作点选取过低，容易引起（）失真。
A.饱和失真
B.其他选项都不正确
C.截止失真
D.交越失真
正确答案：截止失真
6、射极输出器的主要特点是电压放大倍数接近于1，输入电阻（），输出电阻（）。
A.大，大
B.小，大
C.大，小
D.小，小
正确答案：大，小
7、功率放大电路有功率放大作用，电压放大电路只有电压放大作用而没有功率放大作用。（）
A.正确
B.错误
正确答案：错误
8、在基本共射放大电路中，为了获得较高的输入电阻，在Rb固定不变的条件下，三极管的β应该尽可能大些。
A.正确
B.错误
正确答案：错误
9、在基本共射放大电路中，若三极管的β增加一倍，则电压放大倍数也将相应增大一倍。（）
A.正确
B.错误
正确答案：错误
10、功率放大电路与电压放大电路的区别之一是前者比后者效率高。（）
A.正确
B.错误
正确答案：正确
第三章单元测试
1、如图所示电路，是放大电路的电路模型，则其电压增益为（）。
2、放大电路的输入电阻越大越好，输入电阻越大，输入电压对信号源的衰减越大。
A.正确
B.错误
正确答案：错误
3、集成电路与分立元件相比，其优点有（）。
A.重量轻
B.体积小
C.成本低
D.可靠性高
正确答案：重量轻；体积小；成本低；可靠性高
4、理想运算放大器工作在线性区，分析的依据是（）。
A.u+=u-=0 i+=i-
B.u+=u- i+=i-
C.u+=u- i+=i-=0
D.u+=u-=0 i+≠i-
正确答案：u+=u- i+=i-=0
5、在输入量不变的情况下，若引入反馈后（），则说明引入的反馈是负反馈。
A.净输入量增大
B.净输入量减小
C.输出量增大
D.输入电阻增大
正确答案：净输入量减小
6、电压负反馈可以稳定输出电压。（）
A.正确
B.错误
正确答案：正确
7、当运算放大器不加反馈时，其工作状态是（）。
A.线性和非线性都有可能
B.线性
C.其他选项都错误
D.非线性
正确答案：非线性
8、电路如图所示，判断电路的反馈类型为（）。
A.电流并联负反馈
B.电压串联负反馈
C.电流串联负反馈
D.电压并联负反馈
正确答案：电流并联负反馈
9、负反馈增大了放大电路的放大倍数，提高了放大电路的稳定性。（）
A.正确
B.错误
正确答案：错误
10、串联负反馈使输入电阻增加，并联负反馈使输入电阻减小。（）
A.正确
B.错误
正确答案：正确
第四章单元测试
1、电路如图所示，该电路的闭环电压放大倍数为（）。
A.1
B.10
C.-1
D.R
正确答案：1
2、电路如图所示，要满足uo=-2ui的运算关系，R1与RF必须满足（）。
A.RF=3R1
B.RF=2R1
C.RF=R1
D.RF=0.5R1
正确答案：RF=2R1
3、图示电路输出电压与输入电压的关系（）。
A.微分关系
B.对数关系
C.积分关系
D.指数关系
正确答案：微分关系
4、单门限比较器只有（）个门限电压值。
A.4
B.2
C.3
D.1
正确答案：1
5、电压比较器工作在运放的（）区域。
A.非线性
B.所有
C.线性
D.其他选项都不正确
正确答案：非线性
6、电路如图所示，则该电路为（）。
A.同相比例运算电路
B.反相比例运算电路
C.反相积分运算电路
D.加法运算电路
正确答案：同相比例运算电路
7、抑制频率为100kHz以上的高频干扰，选用（）。
A.低通滤波
B.带通滤波
C.带阻滤波
D.高通滤波
正确答案：低通滤波
8、在输入电压从足够低逐渐增大到足够高的过程中，单限比较器和滞回比较器的输出电压均只跃变一次。（）
A.正确
B.错误
正确答案：正确
9、只要集成运放引入正反馈，就一定工作在非线性区。（）
A.正确
B.错误
正确答案：错误
10、当集成运放工作在非线性区时，输出电压不是高电平，就是低电平。（）
A.正确
B.错误
正确答案：正确
第五章单元测试
1、正弦波振荡器只需满足下述条件就能产生振荡（）。
A.｜AF｜＞1
B.｜AF｜＝1
C.ΦA+ΦF ＝2nπ（n＝0，1，2，…）
D.ΦA+ΦF ＝2nπ（n＝0，1，2，…），且｜AF｜＞1
正确答案：ΦA+ΦF ＝2nπ（n＝0，1，2，…），且｜AF｜＞1
2、RC串并联网络在f=f0=1/2πRC时，电路呈（）。
A.阻性
B.感性
C.其他选项都不正确
D.容性
正确答案：阻性
3、RC桥式振荡电路中RC串并联网络的作用是（）。
A.选频
B.引入正反馈
C.稳幅和引入正反馈
D.选频和引入正反馈
正确答案：选频和引入正反馈
4、正弦波振荡电路一般由放大电路、反馈网络、（）和稳幅电路四部分组成。
A.其他选项都不正确
B.输出电路
C.选频网络
D.比较电路
正确答案：选频网络
5、方波和矩形波输出电压的幅值取决于比较器的（），三角波和锯齿波的输出电压的幅值取决于比较器的（）。
A.输出电压，阈值电压
B.阈值电压，输出电压
C.阈值电压，阈值电压
D.输出电压，输出电压
正确答案：输出电压，阈值电压
6、对于正弦波振荡电路而言，只要不满足相位平衡条件，即使放大电路的放大倍数很大，它也不可能产生正弦波振荡。（）。
A.正确
B.错误
正确答案：正确
7、只要电路引入了正反馈，就一定会产生正弦波振荡。（）
A.正确
B.错误
正确答案：错误
8、非正弦波振荡电路与正弦波振荡电路的振荡条件完全相同。（）
A.正确
B.错误
正确答案：错误
9、负反馈放大电路不可能产生自激振荡。（）
A.正确
B.错误
正确答案：正确
10、在LC正弦波振荡电路中，不用通用型集成运放作放大电路的原因是其上限截止频率太低。（）
A.正确
B.错误
正确答案：正确
第六章单元测试
1、直流稳压电源的组成包括（）。
A.稳压电路
B.整流电路
C.变压器
D.滤波电路
正确答案：稳压电路；整流电路；变压器；滤波电路
2、整流电路可将正弦电压变为脉动的直流电压。（）
A.正确
B.错误
正确答案：正确
3、电路如图所示，在输入u2的正半周，导通的二极管是（）。
A.D4和D2
B.D1和D3
C.D1和D2
D.D4和D3
正确答案：D1和D3
4、单相桥式整流电路，变压器副边电压的有效值是U2，则输出电压的平均值UL =（）U2。
A.1
B.0.9
C.1.2
D.0.45
正确答案：0.9
5、已知变压器副边电压的有效值为10V，桥式整流电容滤波电路中每个二极管承受的最高反向电压约为（）V。
A.28
B.10
C.12
D.14
正确答案：14
6、某桥式整流电容滤波电路，已知电路带负载正常工作时输出电压为24V，则该电路空载时输出电压约为（）V。
A.18
B.24
C.20
D.28
正确答案：28
7、W7815三端集成稳压器中的“15”是指（）。
A.最大输出电流值
B.输入电压值
C.输出的稳定电压值
D.输入电流值
正确答案：输出的稳定电压值
8、三端固定式输出集成稳压器的三个端分别是（）。
A.公共端
B.输入端
C.电源端
D.输出端
正确答案：公共端；输入端；输出端
9、由三端固定式输出稳压器组成的电路如图所示，输出Uo=5V。（）
。
A.正确
B.错误
正确答案：错误
10、若输入Ui=25V，下面的电路是否可以正常工作？
A.不可以
B.不确定
C.可以
D.其他选项都正确
正确答案：不可以
第七章单元测试
1、数字电路采用正逻辑的逻辑体制，即0表示高电平，1表示低电平。
A.正确
B.错误
正确答案：错误
2、分析数字电路的功能的工具有（）。
A.逻辑状态表
B.逻辑表达式
C.逻辑代数
D.波形图
正确答案：逻辑状态表；逻辑表达式；逻辑代数；波形图
3、下面逻辑符号中，或门的逻辑符号是（）。
A.
B.
C.
D.其他选项都不正确
正确答案：
4、逻辑状态表如图所示，输出F与输入A、B之间的逻辑表达式是（）。
A.
B.
C.
D.
正确答案：
5、下面逻辑符号中，同或门的逻辑符号是（）。
A.
B.
C.
D.
正确答案：
6、
A.1
B.0
C.C
D.A
正确答案：1
7、下面是实现
的逻辑电路图是正确的。
。
A.正确
B.错误
正确答案：错误
8、将与或表达式转换成与非与非表达式，先采用（）再采用（）。
A.非非率，非非率
B.反演率，反演率
C.非非率，反演率
D.反演率，非非率
正确答案：非非率，反演率
9、输出端可以并联的门电路有（）。
A.
B.
C.
D.
正确答案：
；
10、三态门的3个状态是高电平、低电平和低阻状态。
A.正确
B.错误
正确答案：错误
第八章单元测试
1、逻辑电路如图所示，其逻辑功能是（）。
A.或非运算
B.与非运算
C.同或运算
D.异或运算
正确答案：异或运算
2、图示电路的逻辑表达式F=（）。
A.
B.
C.
D.
正确答案：
3、一个逻辑电路，有三个输入（A，B，C）和一个输出F。当三个输入的和为奇数时，输出F为1。该电路的逻辑状态表如下所示，该状态表正确的。ABCF00000011010101101001101011001111。
A.正确
B.错误
正确答案：正确
4、一个逻辑电路，有三个输入（A，B，C）和一个输出F。当三个输入的和为奇数时，输出F为1。根据正确的逻辑状态表写出逻辑表达式（）。
A.
B.
C.
D.
正确答案：
5、由4选1数据选择器构成的电路如图所示，其最简与或表达式为（）。
6、8-3线优先编码器74LS148，8条数据输入线中
同时有效，脚标大者优先级高，则输出线
的是（）。
A.010
B.000
C.101
D.111
正确答案：010
7、2-4线译码器如图所示，当输出Y2＝0时，G， A1， A0的电平应是（）。
A.110
B.011
C.000
D.010
正确答案：010
8、用74LS183实现两位二进制数加法时，低位全加器的进位输入端应接高电平。
A.正确
B.错误
正确答案：错误
9、加法器是组合逻辑电路。
A.正确
B.错误
正确答案：正确
10、半导体数码管中的LED有两种连接方式，一种为共阴极连接，另一种为共阳极连接。对共阴极连接，需点亮的LED的阳极应接（）。
A.低电平
B.其他选项都正确
C.高电平
D.地
正确答案：高电平
第九章单元测试
1、JK触发器在CP作用下，要使Qn+1=Qn，输入信号必为（）。
A.
2、对于边沿触发的D触发器，下面（）是正确的。
A.输出状态的改变发生在时钟脉冲的边沿
B.要输出的状态取决于D输入
C.输出跟随每一个时钟脉冲的输入
D.输出的状态不取决于D输入
正确答案：输出状态的改变发生在时钟脉冲的边沿；要输出的状态取决于D输入；输出跟随每一个时钟脉冲的输入
3、用n只触发器组成计数器，其最大计数模为（）。
A.
B.
C.
D.
正确答案：
4、电路如图所示，假设电路中各触发器的当前状态Q2 Q1 Q0为100，请问在时钟作用下，触发器下一状态Q2 Q1 Q0为（）。
A.011
B.000
C.100
D.101
正确答案：011
5、在下列逻辑电路中，不是组合逻辑电路的有（）。
A.寄存器
B.全加器
C.编码器
D.译码器
正确答案：寄存器
6、十进制计数器最高位输出的周期是输入CP脉冲周期的10倍。
A.正确
B.错误
正确答案：正确
7、74LS161状态如图所示，下一个脉冲过后，Q3Q2Q1Q0=（）。
A.1000
B.1001
C.1011
D.1010
正确答案：1001
8、用74LS90构成十进制计数器，有（）种连接方式。
A.2
B.1
C.3
D.4
正确答案：2
9、下图要完成10进制计数器，数据端数据D3D2D1D0=（）。
A.1010
B.1001
C.1000
D.1011
正确答案：1001
10、电路如图所示。该电路实现（）进制计数器。
A.4
B.7
C.6
D.5
正确答案：6
