绪论单元测试
1、我们的课程主要内容包含在图学的哪几个二级学科中？（）
A.图学基础理论
B.计算机图学
C.工程图学
D.医学图学
正确答案：图学基础理论；工程图学
2、以下哪些属于我们课程主要学习的内容？（）
A.射影几何
B.画法几何
C.机械制图
D.制图标准
正确答案：画法几何；机械制图；制图标准
3、以下哪一项不是机械图样？（）
A.零件图
B.地图
C.装配图
D.外形图
正确答案：地图
4、我们的课程要培养的主要能力包括哪几个？（）
A.空间想象能力
B.语言表达能力
C.空间思维能力
D.使用不同工具绘图的能力
正确答案：空间想象能力；空间思维能力；使用不同工具绘图的能力
5、通过课程的学习应该养成严格遵守国家标准的习惯。
A.正确
B.错误
正确答案：A
6、学习本课程不需要多想、多看、多画。
A.正确
B.错误
正确答案：B
7、智能手机版-助学APP包含虚拟仿真模型。
A.正确
B.错误
正确答案：A
第一章单元测试
1、比例是指图样中图形与其实物相应要素尺寸之比，它适用于各类尺寸。
A.正确
B.错误
正确答案：B
2、尺寸标注中所注尺寸数值为画图尺寸。
A.正确
B.错误
正确答案：B

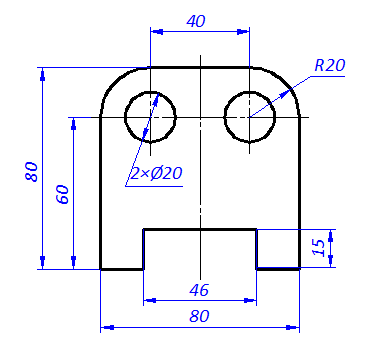

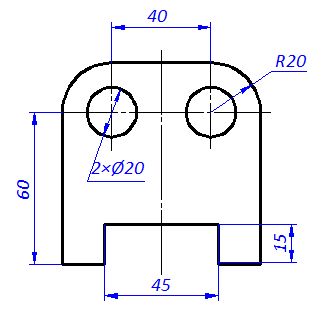

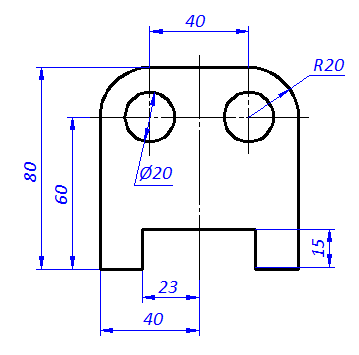

3、平面图形的尺寸标注正确的是（）。
A.
B.
C.
D.
正确答案：
4、看标题栏的方向一般与绘图和看图方向一致，标题栏一般位于图纸的（）。
A.左下角
B.右下角
C.左上角
D.右上角
正确答案：右下角
5、标注角度尺寸时，其角度的数值书写方向（）。
A.和尺寸线的位置有关。
B.一律水平书写。
C.和尺寸界线有关。
D.不作要求。
正确答案：一律水平书写。
6、细实线不能用于下列哪种用途？
A.尺寸界线
B.尺寸线
C.不可见轮廓线
D.剖面线
正确答案：不可见轮廓线
7、作图辅助线用细虚线。
A.正确
B.错误
正确答案：B
8、加长幅面图纸的宽度尺寸为基本幅面的长度尺寸，其长度尺寸按基本幅面的宽度尺寸成整数倍增加后得到。
A.正确
B.错误
正确答案：A
9、细点画线用于对称中心线和作图辅助线。
A.正确
B.错误
正确答案：B
10、用已知半径的圆弧光滑连接两已知线段的关键是准确作出连接圆弧的圆心和被连接线段的切点。
A.正确
B.错误
正确答案：A

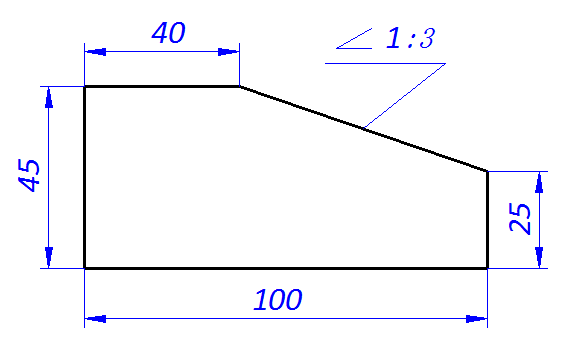

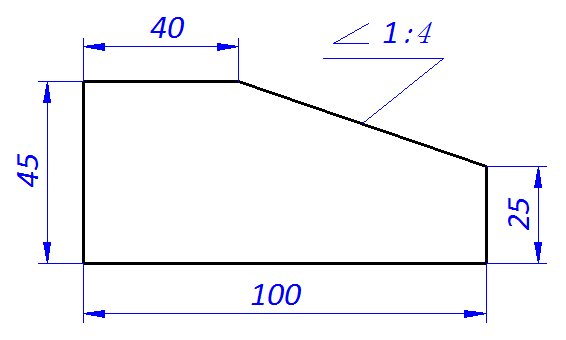

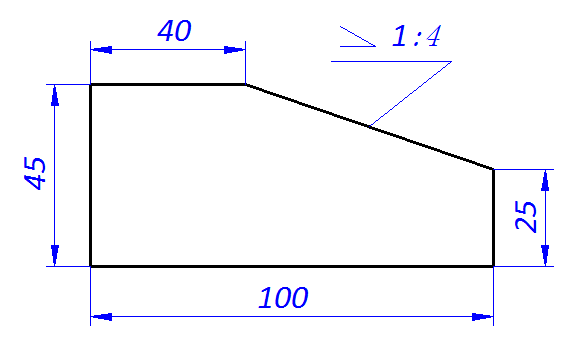

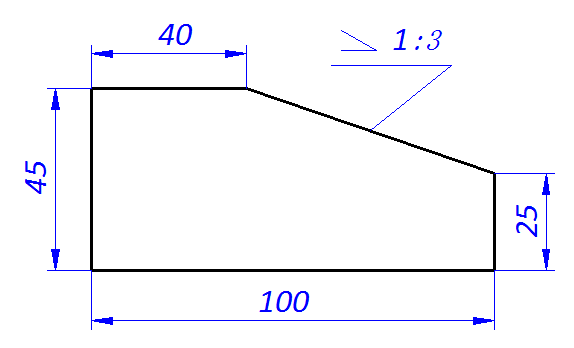

11、下面斜度标注正确的是（）。
A.
B.
C.
D.
正确答案：
12、下面尺寸标注正确的是（）。
A.
B.
C.
D.
正确答案：

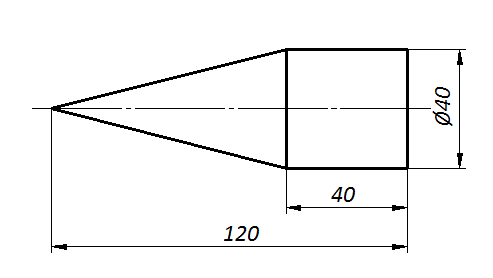

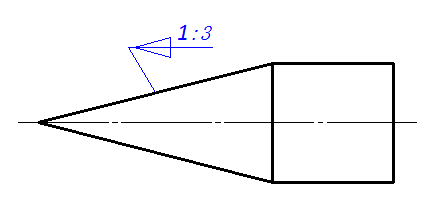

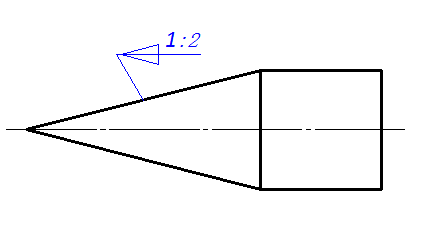

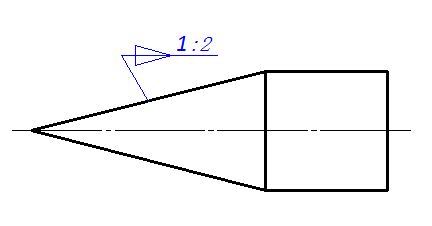

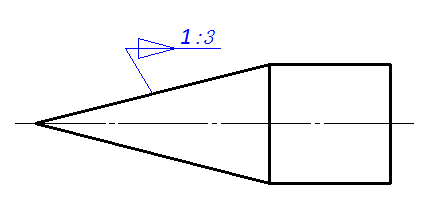

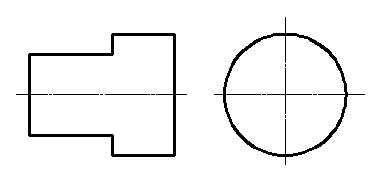

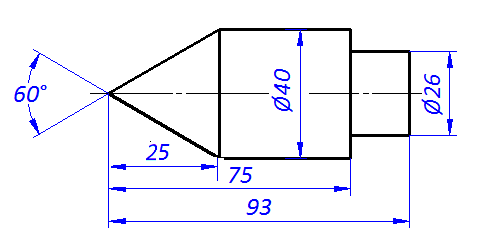

13、根据下图，锥度标注正确的是（）。
A.
B.
C.
D.
正确答案：

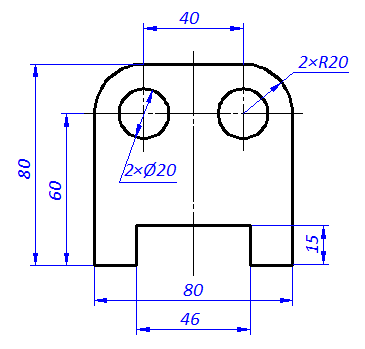

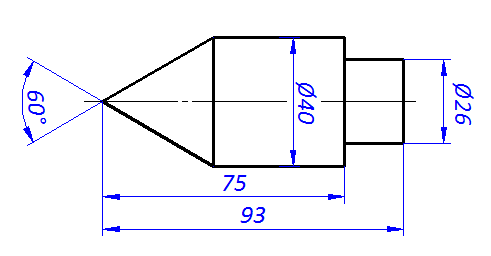

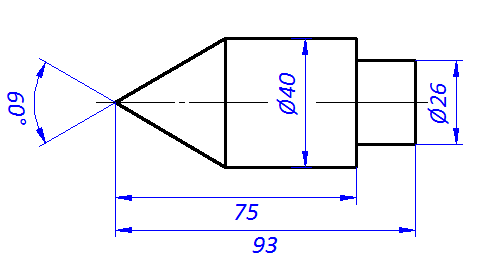

14、下列尺寸标注正确的是（）。
A.
B.
C.
D.
正确答案：
15、细实线可用于下列哪种情况？（）
A.剖面线
B.波浪线
C.对称中心线
D.尺寸线
正确答案：剖面线；波浪线；尺寸线
第二章单元测试
1、图中直线与平面的交点Ｋ的正面投影k&rsquo；，哪一个答案是正确的？
A.在a&rsquo；b&rsquo；上
B.在c&rsquo；d&rsquo；上
C.与e&rsquo；f&rsquo；重合
D.都不正确
正确答案：与e&rsquo；f&rsquo；重合
2、图中直线与平面的交点Ｋ的水平投影ｋ，哪一个答案是正确的？
A.与ｃ重合的k
B.在ab上的k
C.都不正确
正确答案：在ab上的k
3、直线AC在平面ABCD上。
A.正确
B.错误
正确答案：A
4、直线EF与△ABC平行。
A.正确
B.错误
正确答案：A
5、△ABC与矩形EFGH平行。
A.正确
B.错误
正确答案：A
6、正垂圆的 的长度，与该圆的直径相等。
A.水平投影
B.正面投影
C.侧面投影
D.中心投影
正确答案：正面投影
7、这是的两面投影。
A.正垂线
B.一般位置直线
C.水平线
D.正平线
正确答案：水平线
8、两点的水平投影重合，称这两点为对的重影点。
A.水平面
B.正面
C.侧面
D.原点
正确答案：水平面
9、水平投影12是交叉两直线AB与CD对正面投影的重影点。
A.正确
B.错误
正确答案：A
10、两点在Z轴上的坐标差，反映了两点在方向的距离。
A.左右
B.前后
C.上下
D.内外
正确答案：上下
11、在投影长、坐标差、倾角、实长四要素中，只要知道其中的（）个，便可用直角三角形法求出其它的要素。
A.4个
B.3个
C.1个
D.2个
正确答案：2个
[$]
第三章单元测试
1、在换面法中，新投影面应垂直于保留的投影面。
A.正确
B.错误
正确答案：A
2、在点的换面中，有一个等量关系很重要，就是点在新投影面的投影到新轴的距离等于( )
A.被替换的投影到保留投影面的距离
B.被替换的投影到V面的距离
C.被替换的投影到旧轴的距离
D.被替换的投影到H面的距离
正确答案：被替换的投影到旧轴的距离
3、通过直线的一次换面将一般位置直线变换为正平线，从而可以求得（）
A.直线的实长
B.直线对H倾角的真实大小
C.直线到H面的距离
D.直线到新投影面的距离
正确答案：直线的实长；直线对H倾角的真实大小
4、通过增加新H面，直线的一次换面可以将一般位置直线变换为（）
A.水平线
B.正平线
C.正垂线
D.铅垂线
正确答案：水平线
5、直线的一次换面可以将正平线变换为（）
A.一般位置直线
B.正平线
C.正垂线
D.铅垂线
正确答案：一般位置直线；铅垂线
6、首先将一般位置直线变换为水平线后，在做直线的二次换面，最终可以将一般位置直线变换为（）
A.水平线
B.正平线
C.铅垂线
D.正垂线
正确答案：正垂线
7、通过一次换面，要将一般位置平面变换为铅垂面，应先在平面中取一条（）
A.一般位置直线
B.正平线
C.铅垂线
D.水平线
正确答案：正平线
8、通过一次换面，要将铅垂面变换为投影面平行面，新轴应该平行于（）
A.铅垂面有积聚性的正面投影
B.X轴
C.正垂面中的任一直线
正确答案：铅垂面有积聚性的正面投影
9、平面经过几次换面，可以将一般位置平面变换成投影面的垂直面？
A.一次
B.两次
C.三次
D.四次
正确答案：一次
10、通过换面法求一般位置平面的相对于投影面的倾角，需经过几次换面？
A.一次
B.两次
C.三次
D.四次
正确答案：一次
第四章单元测试

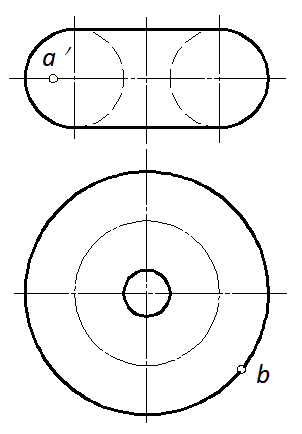

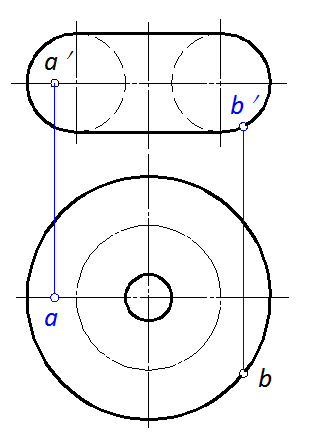

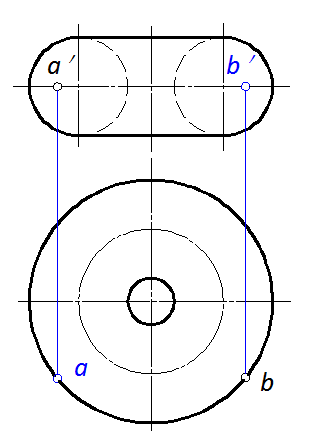

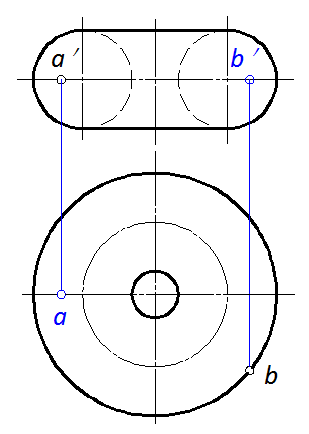

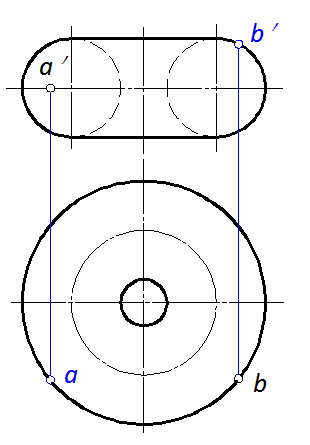

1、作出圆环表面各点的其余投影。
A.
B.
C.
D.
正确答案：

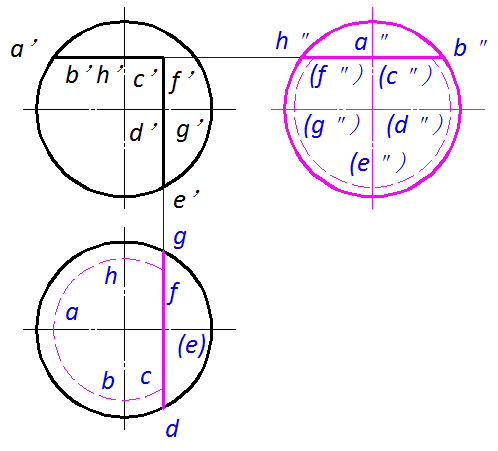

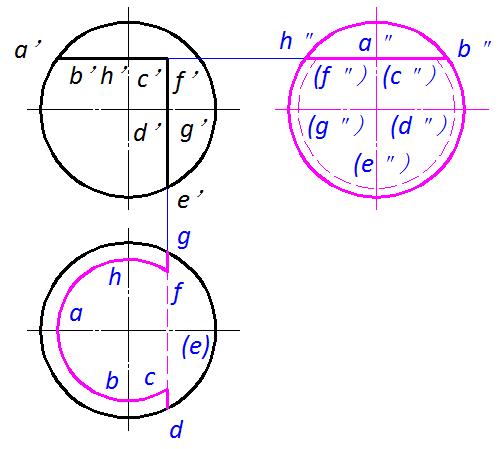

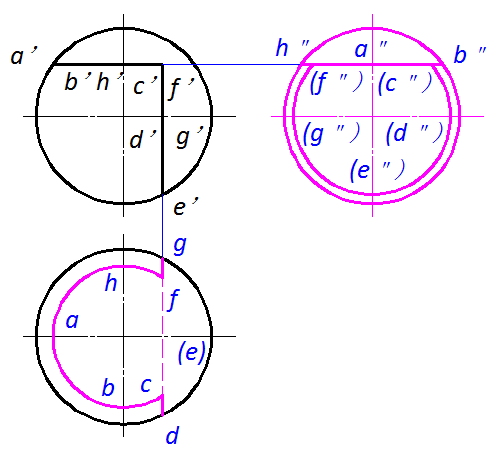

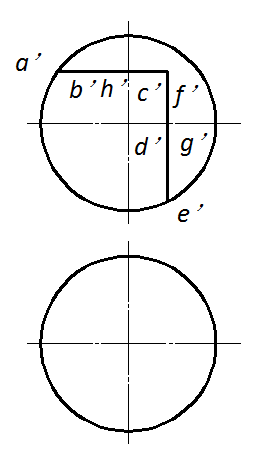

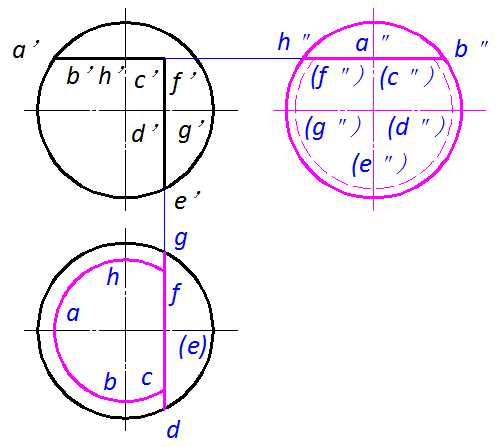

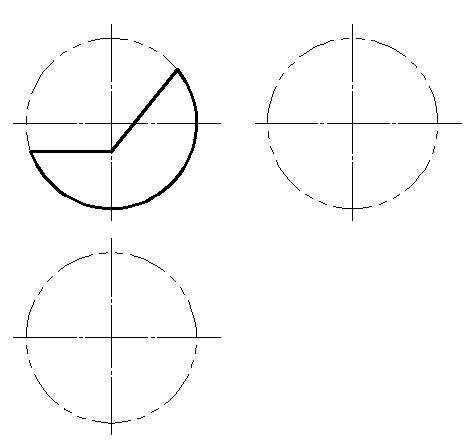

2、作出球体的左视图，并求出其表面线的其余两面投影。
A.
B.
C.
D.
正确答案：

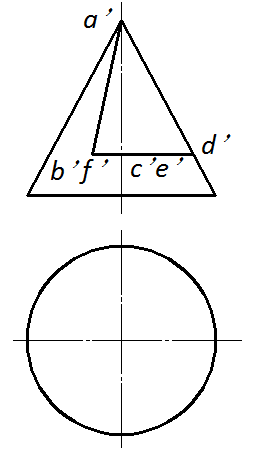

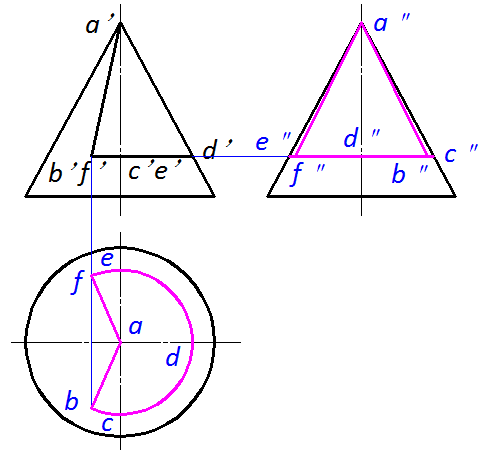

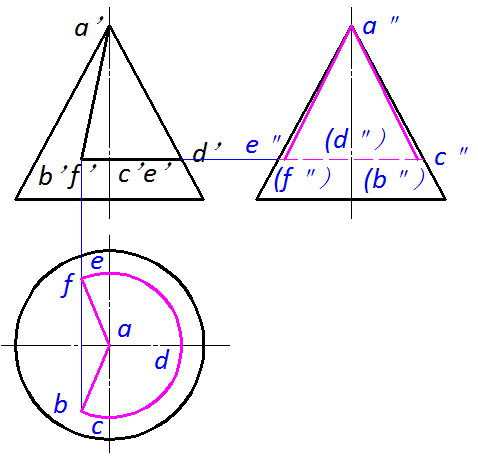

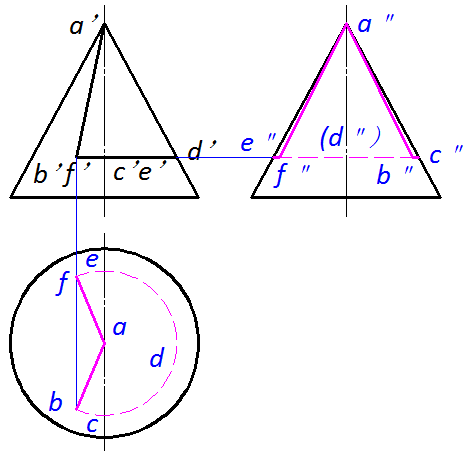

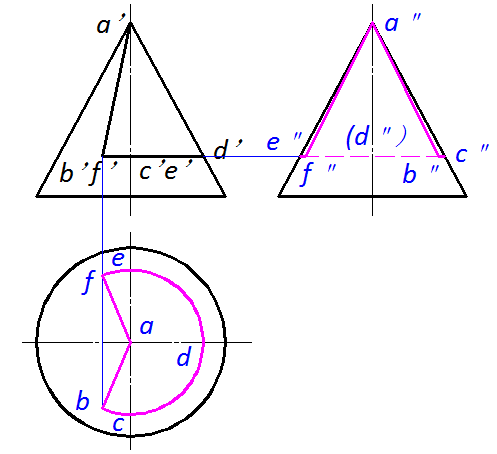

3、作出圆锥体的左视图，并求出其表面线的其余两面投影。
A.
B.
C.
D.
正确答案：
4、围成立体的表面都是回转面的立体才是回转体。
A.正确
B.错误
正确答案：B

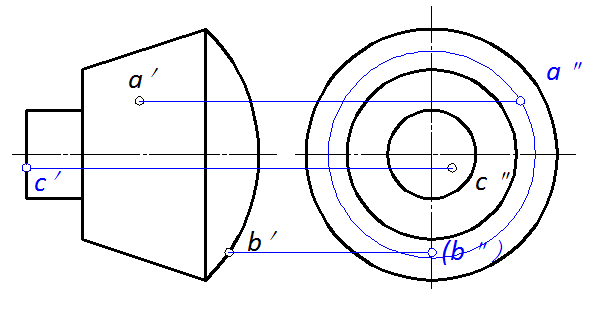

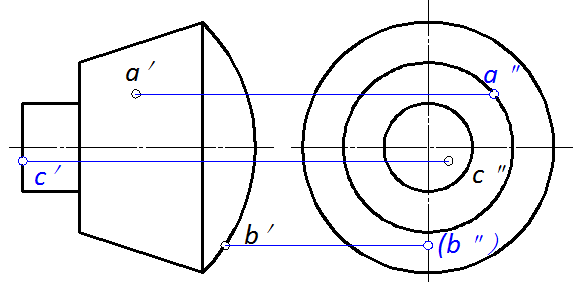

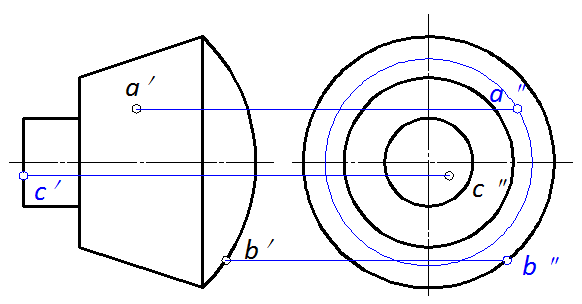

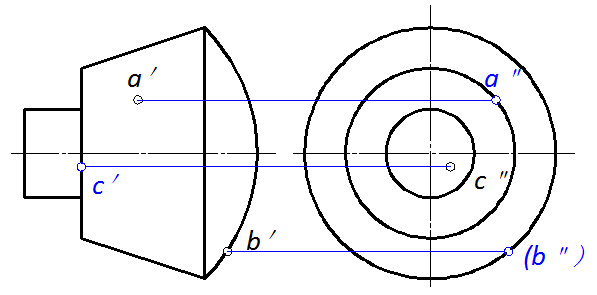

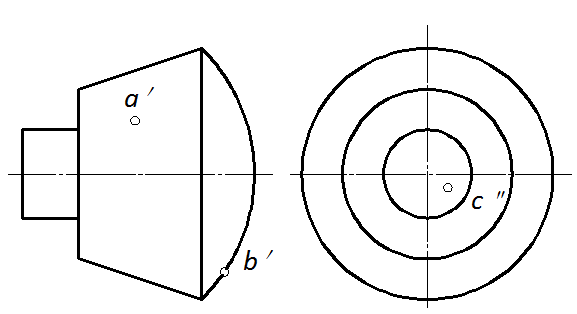

5、作出同轴回转体表面各点的其余投影。
A.
B.
C.
D.
正确答案：
6、回转面的形状只取决于母线的形状。
A.正确
B.错误
正确答案：B
7、纬圆垂直于回转体的轴线。
A.正确
B.错误
正确答案：A

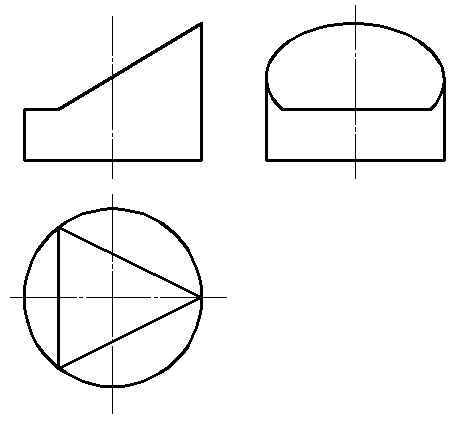

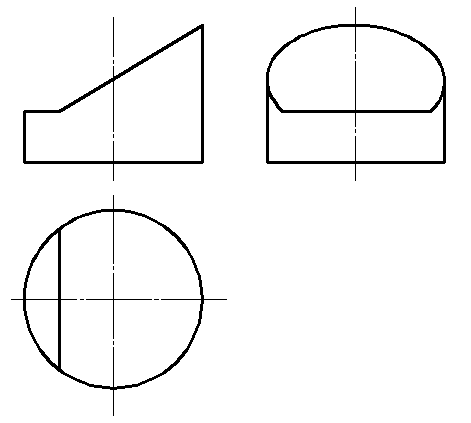

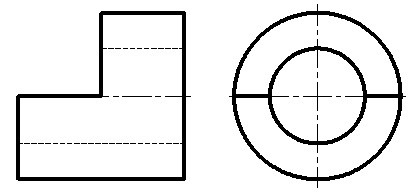

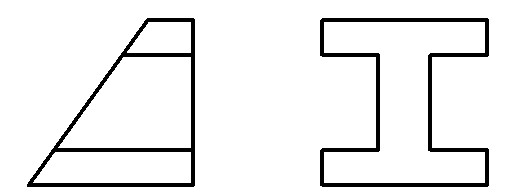

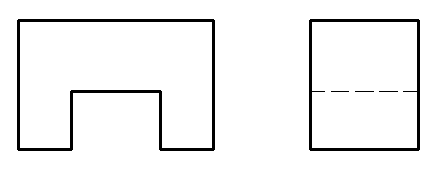

8、根据主、左视图，选择正确 的俯视图。
A.
B.
C.
D.
正确答案：

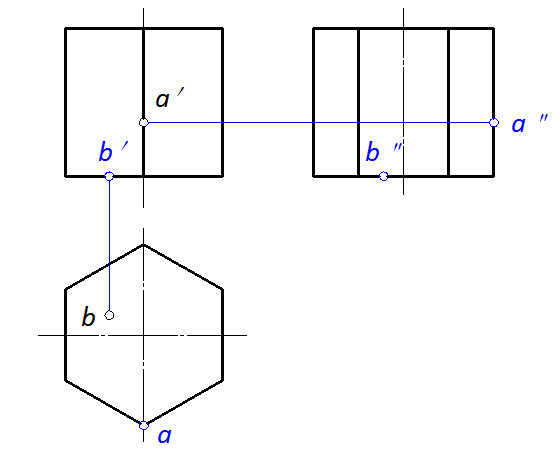

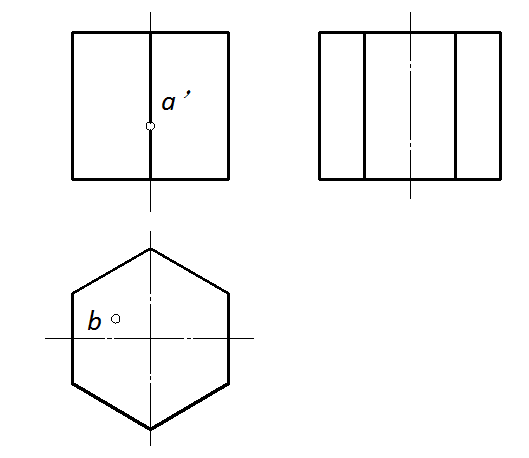

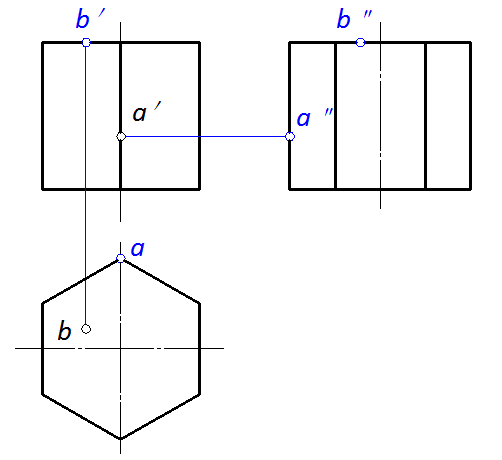

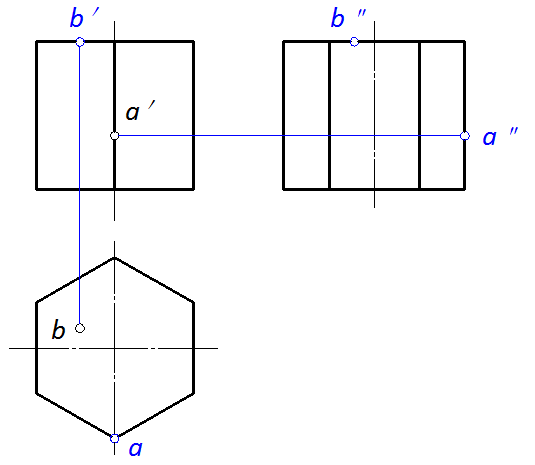

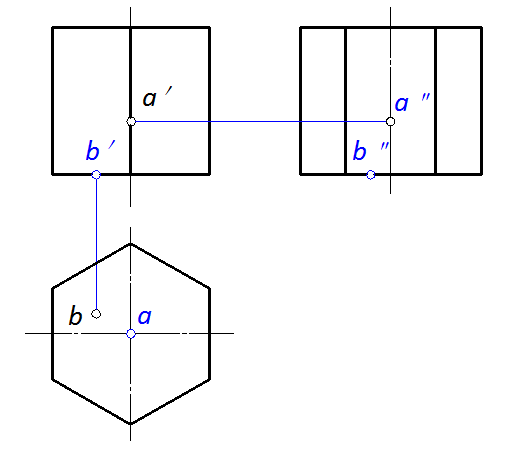

9、完成正六棱柱表面点A、B的其余两面投影。
A.
B.
C.
D.
正确答案：

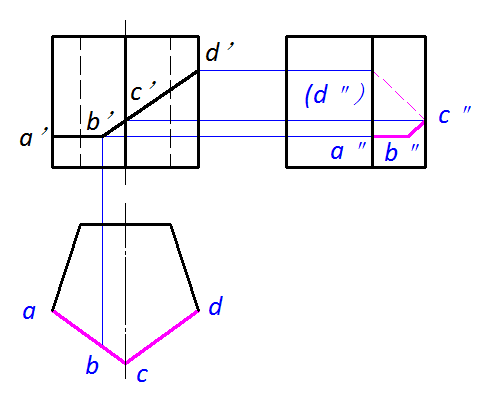

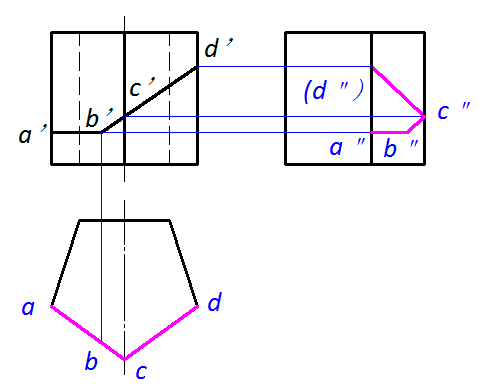

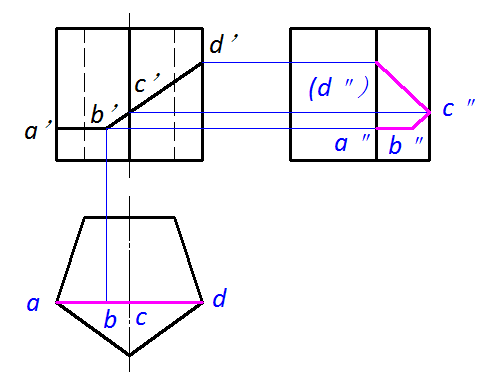

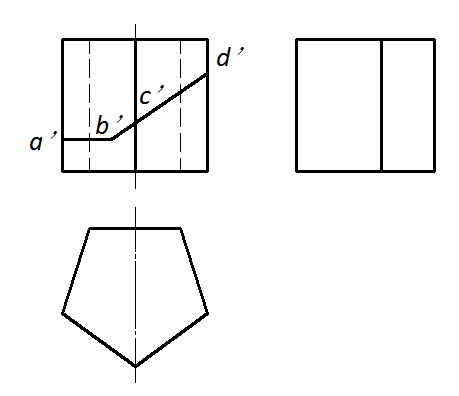

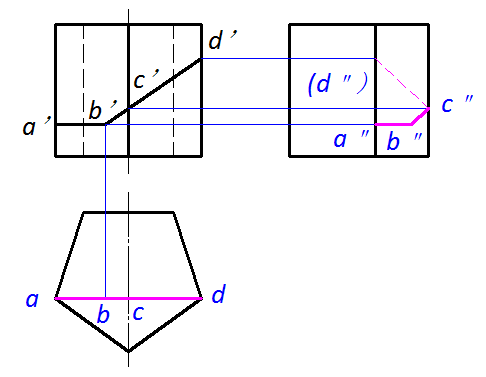

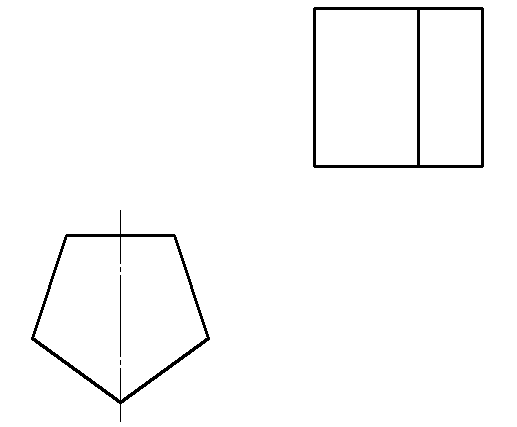

10、完成正五棱柱表面折线ABCD的水平投影和侧面投影。
A.
B.
C.
D.
正确答案：

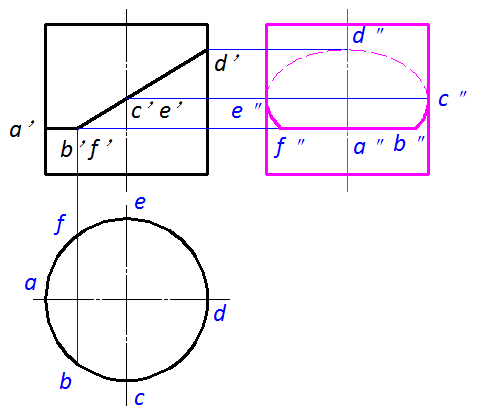

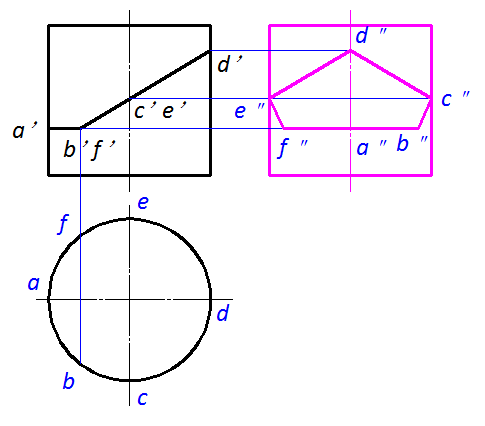

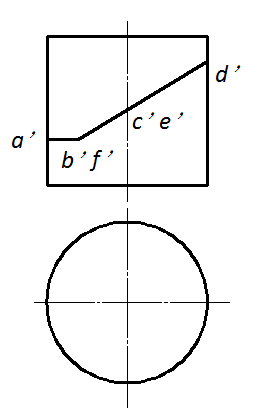

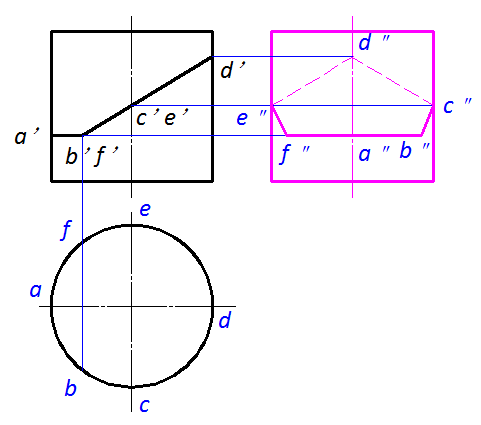

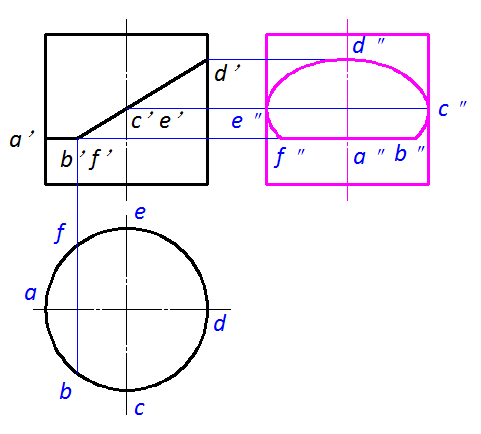

11、作出圆柱体的左视图，并求出其表面线的其余两面投影。
A.
B.
C.
D.
正确答案：

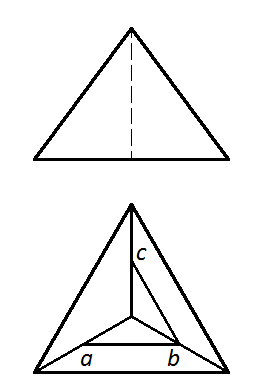

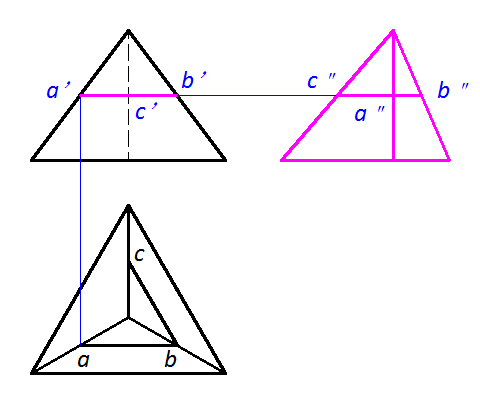

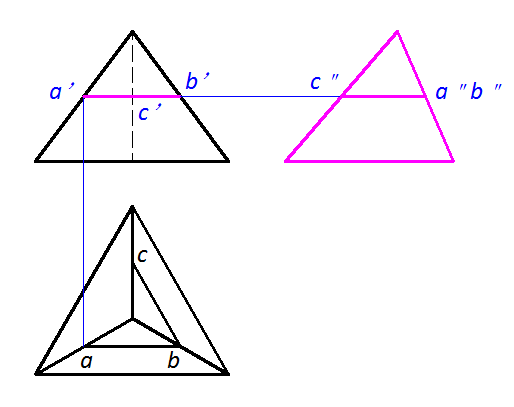

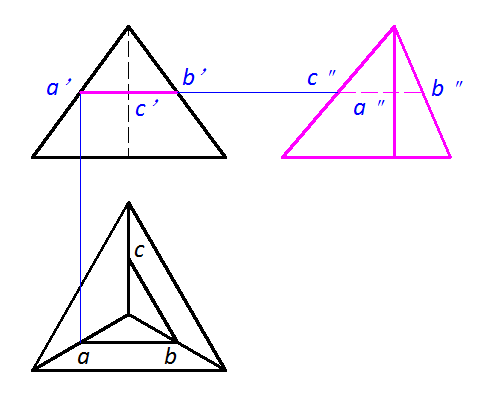

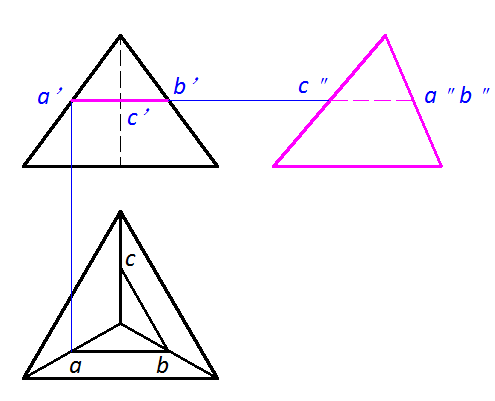

12、作出三棱锥的左视图及其表面折线ABCD的其余两面投影。
A.
B.
C.
D.
正确答案：
13、根据俯、左视图，选择正确的主视图。
A.
B.
C.
D.
正确答案：

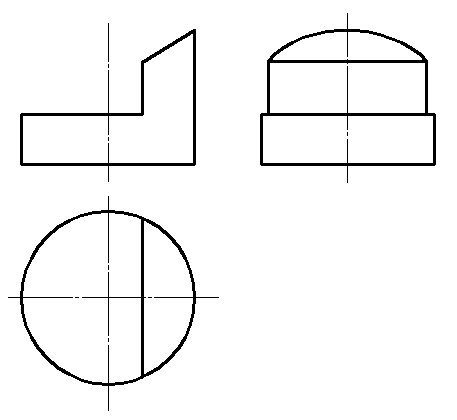

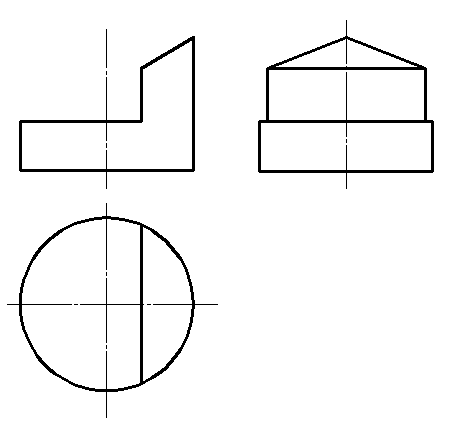

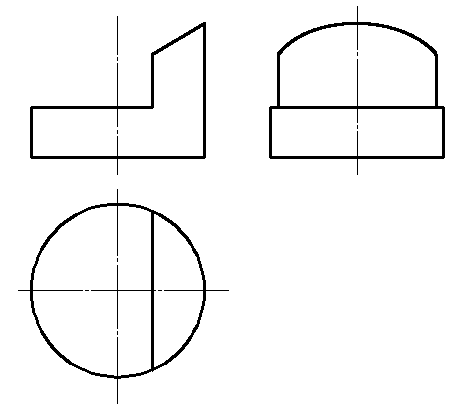

14、根据主、俯视图，选择正确的左视图。
A.
B.
C.
D.
正确答案：
15、根据主、左视图，选择正确的俯视图。
A.
B.
C.
D.
正确答案：
第五章单元测试
1、平面立体被单一截平面截切，截交线的形状是平面多边形。
A.正确
B.错误
正确答案：A

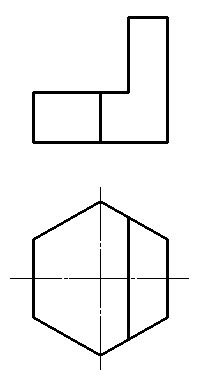

2、完成正六棱柱被切割后的左视图。
A.
B.
C.
D.
正确答案：
3、截平面和圆锥的所有素线相交截切，且截平面为投影面垂直面时，截交线为椭圆。
A.正确
B.错误
正确答案：A

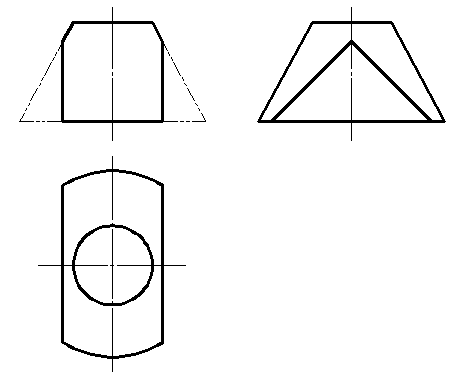

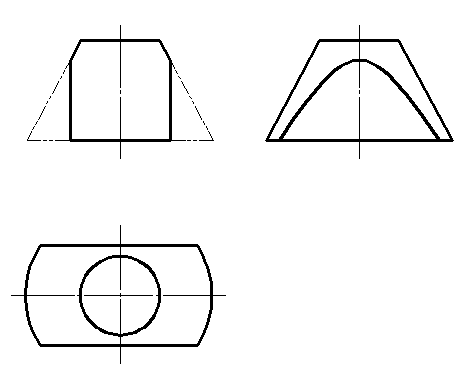

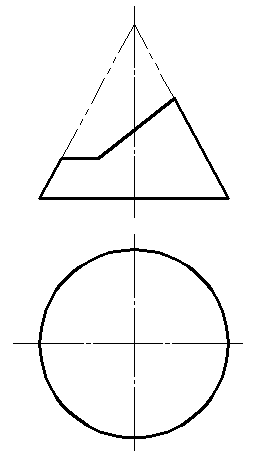

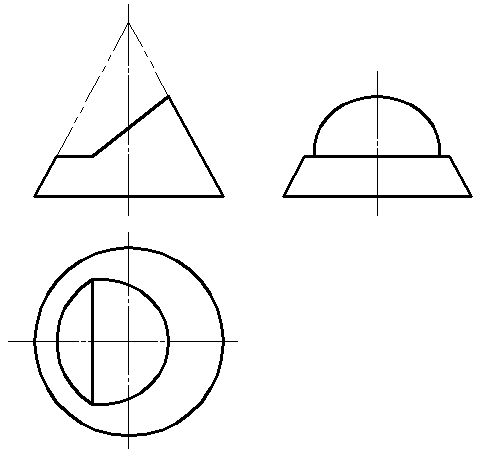

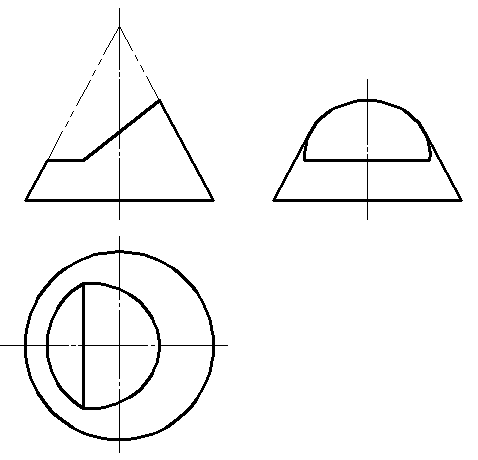

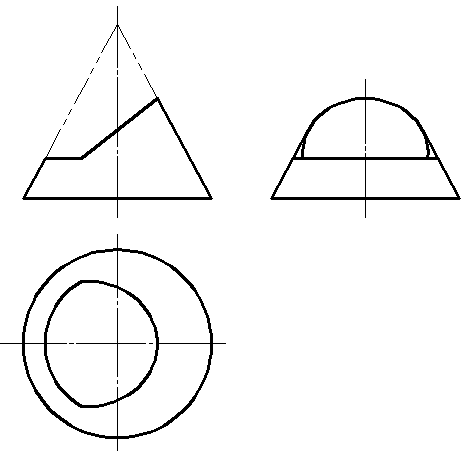

4、完成圆锥被切割后的俯视图，并补画左视图。
A.
B.
C.
D.
正确答案：

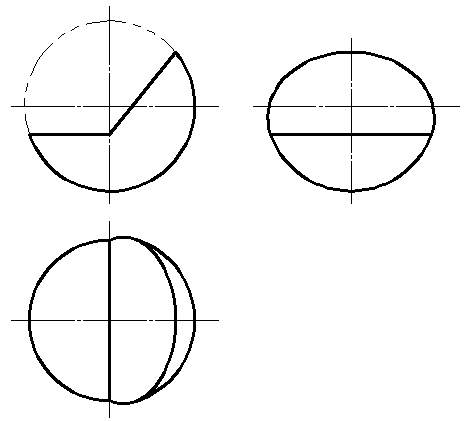

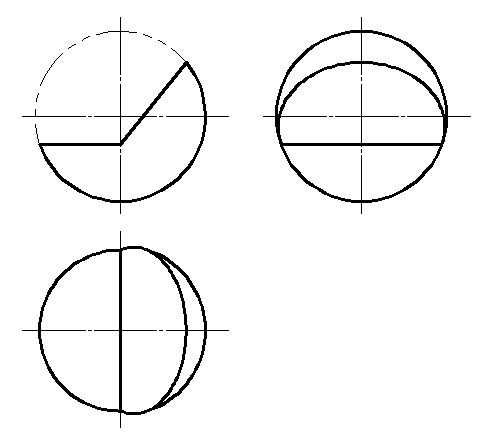

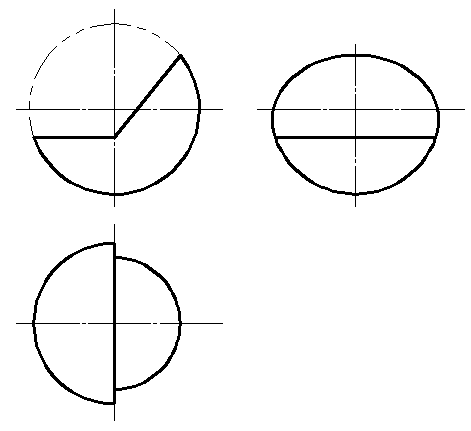

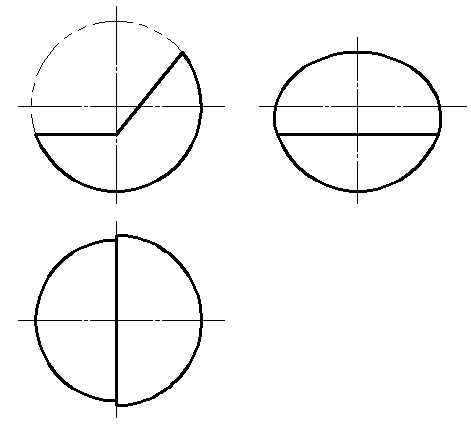

5、完成圆球被截切后的俯、左视图。
A.
B.
C.
D.
正确答案：
6、截平面垂直于圆柱的轴线截切时，和圆柱面的截交线为纬圆。
A.正确
B.错误
正确答案：A

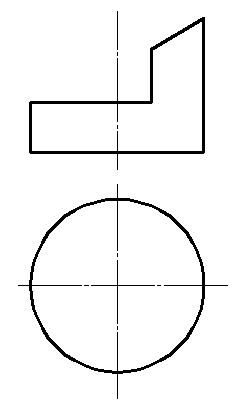

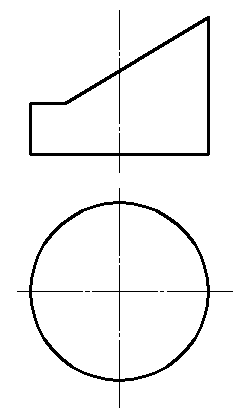

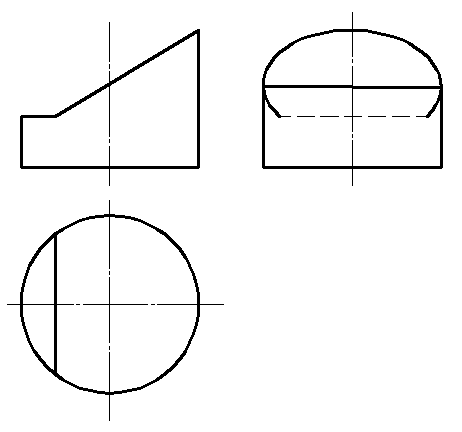

7、完成圆柱被切割后的俯视图，并补画左视图。
A.
B.
C.
D.
正确答案：
8、平面立体的截交线只取决于平面立体本身的形状。
A.正确
B.错误
正确答案：B
9、完成正六棱柱被切割后的左视图。
A.
B.
C.
D.
正确答案：

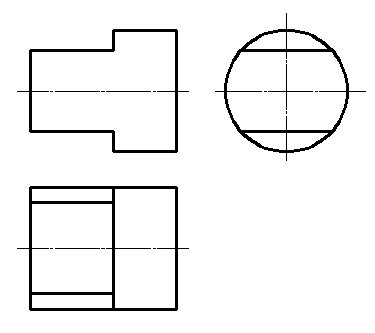

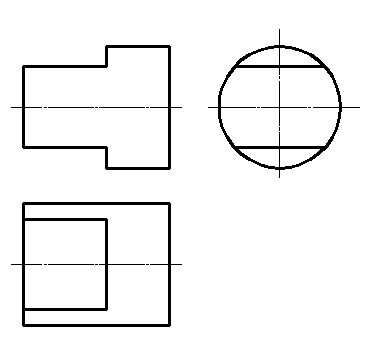

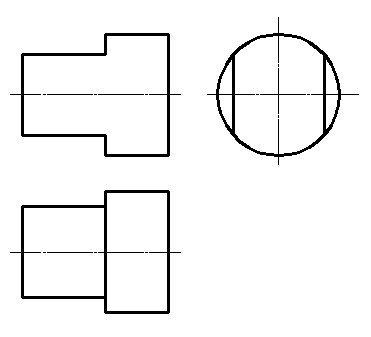

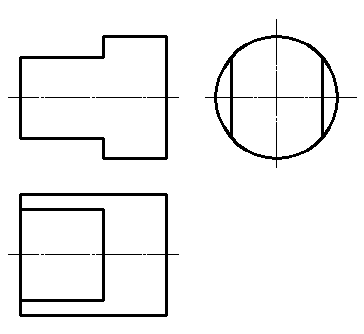

10、完成圆柱被切割后的俯视图，并补画左视图。
A.
B.
C.
D.
正确答案：
11、完成圆柱被切割弧的左视图，并补画俯视图。
A.
B.
C.
D.
正确答案：

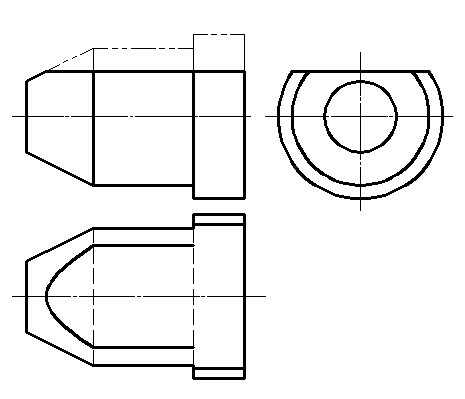

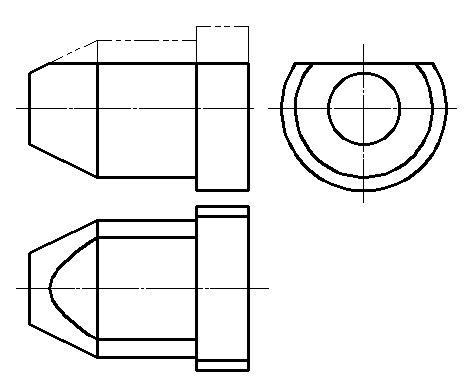

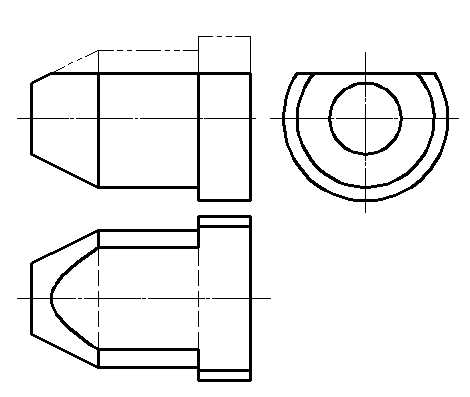

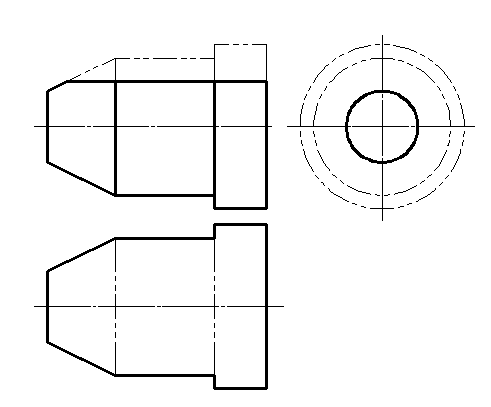

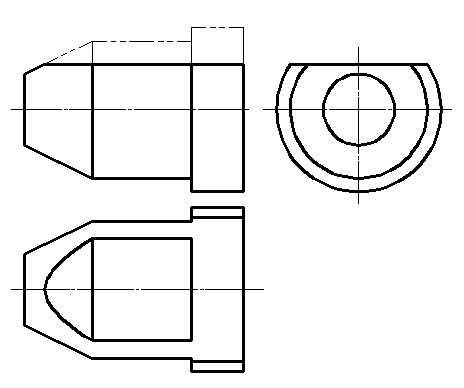

12、完成同轴回转体被截切后的俯、左视图。
A.
B.
C.
D.
正确答案：

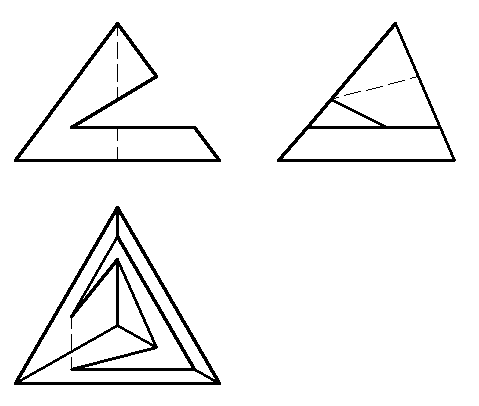

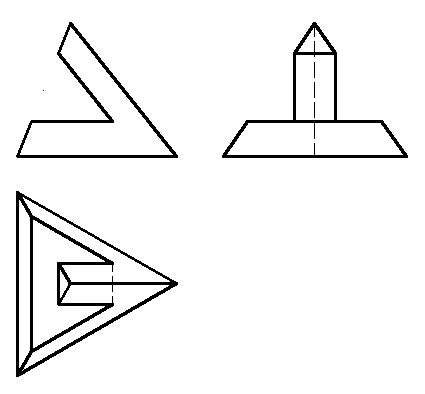

13、完成三棱锥被切割后的俯视，并补画左视图。
A.
B.
C.
D.
正确答案：

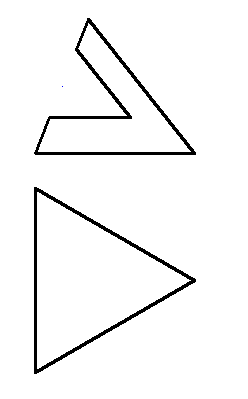

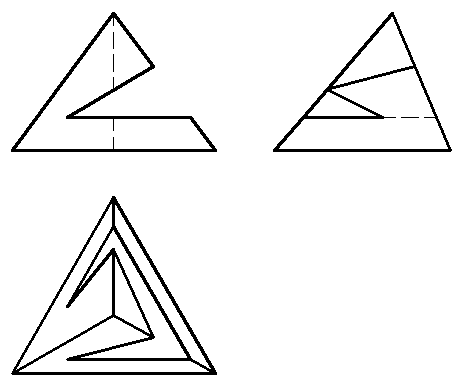

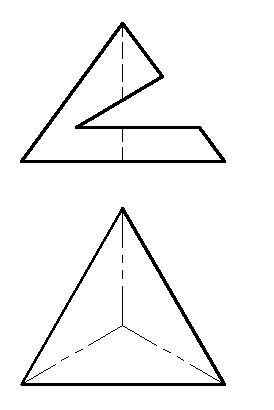

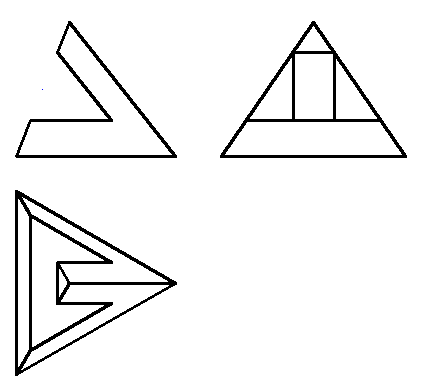

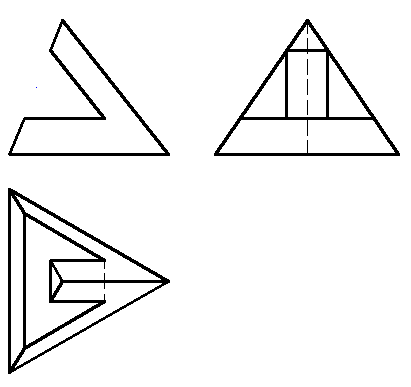

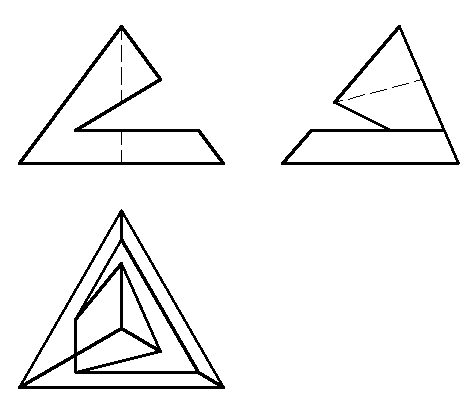

14、完成正三棱锥被切割后的俯视图，并补画左视图。
A.
B.
C.
D.
正确答案：

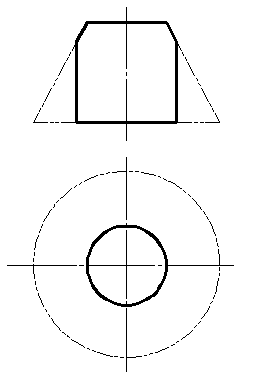

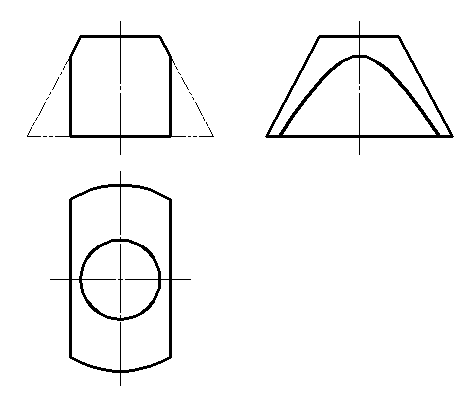

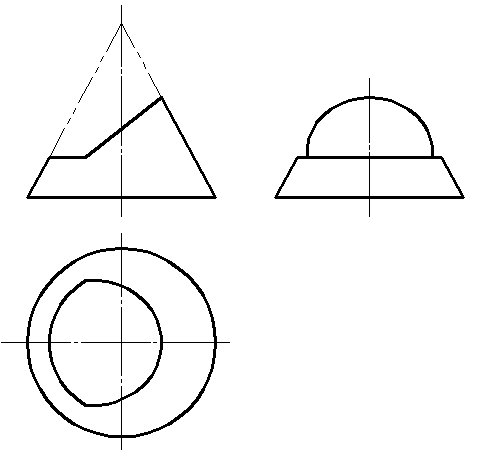

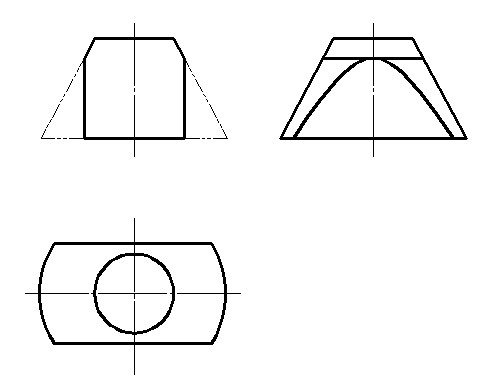

15、完成圆锥被切割后的俯视图，并补画左视图。
A.
B.
C.
D.
正确答案：
第六章单元测试
1、当以下那些情况发生时，组合相贯线形状通常会改变
A.相贯两个立体表面，其中一个形状发生改变
B.相贯两个立体表面形状都发生改变
C.相贯两个立体表面形状都没有改变
正确答案：相贯两个立体表面，其中一个形状发生改变；相贯两个立体表面形状都发生改变
2、相贯线是相交两立体表面的共有线，相贯线上的点是两个立体表面的共有点。
A.正确
B.错误
正确答案：A
3、在用表面取点法求曲线的投影时，应该在特殊点比较稀疏，间距较大的位置补充一般点。
A.正确
B.错误
正确答案：A
4、下图中两圆柱的相贯线投影是否正确？
A.正确
B.错误
正确答案：A
5、相贯线的形状由相贯体的形状、大小和相对位置决定。
A.正确
B.错误
正确答案：A
6、不等直径的两个圆柱正贯，相贯线是空间的马鞍形曲线，围绕小圆柱一周，且凸向大圆柱的轴线。
A.正确
B.错误
正确答案：A
7、参与相贯的两个回转体中，如果至少有一个是轴线垂直于投影面的圆柱，且该圆柱面的积聚性投影为已知，那么它们的相贯线的投影可以用积聚性法求。
A.正确
B.错误
正确答案：A
8、平面立体与回转体相贯产生的相贯线可以是直线，平面曲线或者空间曲线。
A.正确
B.错误
正确答案：B
9、能用积聚性法求出的相贯线的投影，也可以用辅助平面法求。
A.正确
B.错误
正确答案：A
10、关于辅助平面法求相贯线的投影，下面哪些说法是正确的？
A.辅助平面应该与相贯线相交或相切，也与两个相贯立体相交或相切；B.辅助平面应该与相贯线相交，但不必要与两个相贯立体都相交；C.辅助平面与相贯体产生的交线的投影应该尽可能简单好求，比如是直线或圆。
正确答案：辅助平面应该与相贯线相交或相切，也与两个相贯立体相交或相切；；辅助平面与相贯体产生的交线的投影应该尽可能简单好求，比如是直线或圆。
11、表面取点法求曲线的投影时，其中的特殊点通常可以是曲线上的（）
A.极限点
B.曲线的对称点
C.曲线与所有转向轮廓线的交点
正确答案：极限点；曲线的对称点；曲线与所有转向轮廓线的交点
12、图中的立体，其中圆柱的轴线垂直于正投影面，且圆柱面投影已知，可以用以下什么方法求其相贯线的投影
A.积聚性法
B.辅助平面法
正确答案：积聚性法；辅助平面法

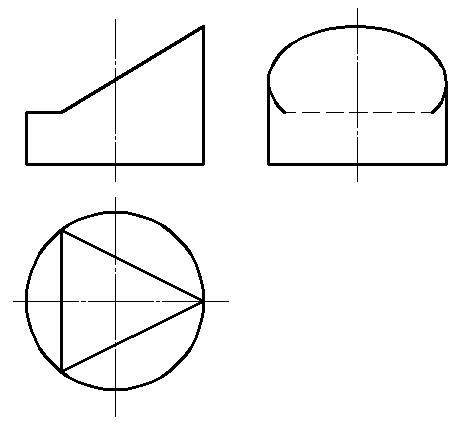

13、下面立体的三视图中，哪个是正确的？
A.
B.
C.
D.
正确答案：
14、表面取点法最适合用在以下哪种情况（）
A.求直线的投影
B.求投影面平行圆的投影
C.求空间复杂曲线的圆形投影
D.求曲线的非圆投影
正确答案：求曲线的非圆投影
15、同轴回转体，同轴的回转面的交线是（）
A.直线
B.垂直于共同轴线的椭圆
C.垂直于共同轴线的马鞍形曲线
D.垂直于共同轴线的圆
正确答案：垂直于共同轴线的圆
第七章单元测试

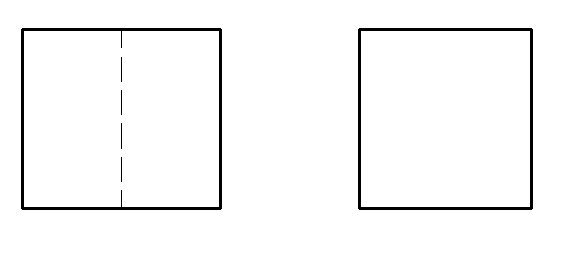

1、已知主、左视图，选择正确的俯视图。（）
A.
B.
C.
D.
正确答案：

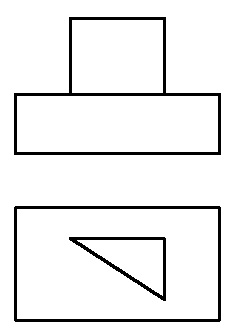

2、已知主、俯视图，选择正确的左视图。（）。
A.
B.
C.
D.
正确答案：
3、已知主、俯视图，选择正确的左视图。（）
A.
B.
C.
D.
正确答案：
4、已知主、俯视图，选择正确的左视图。（）
A.
B.
C.
D.
正确答案：
5、下面常见基本形体尺寸标注中，正确的是（）。
A.
B.
C.
D.
正确答案：
6、正等轴测图的轴间角为（）。
A.45°；B.60°；C.90°；D.120°；正确答案：120°；7、已知主视图、左视图，正确的俯视图是（）。
A.
B.
C.
D.
正确答案：
8、形体分析法和线面分析法是阅读组合体视图的常用方法。
A.正确
B.错误
正确答案：A
9、视图中的封闭线框通常表示物体上的哪些内容？
A.平面
B.曲面
C.平面的交线
D.基本体
正确答案：平面；曲面；基本体
10、标注对称的定位尺寸时应在尺寸基准两边分别注出。
A.正确
B.错误
正确答案：B
11、组合体中所标注的尺寸包括哪些尺寸？（）
A.定形尺寸
B.毛胚尺寸
C.定位尺寸
D.总体尺寸
正确答案：定形尺寸；定位尺寸；总体尺寸
12、在斜二等轴测图中，取一个轴的轴向变形系数为0.5时，另两个轴向变形系数为()。
A.0.5
B.1.5
C.1
D.2
正确答案：1
13、组合体尺寸标注中正确的是（）。
A.
B.
C.
D.
正确答案：
14、已知主视图、左视图，正确的俯视图是（）。
A.
B.
C.
D.
正确答案：
15、读懂三面投影图，其对应轴测图为（）。
A.
B.
C.
D.
正确答案：
绪论单元测试
1、我们的课程主要内容包含在图学的哪几个二级学科中？（）
A.图学基础理论
B.计算机图学
C.工程图学
D.医学图学
正确答案：图学基础理论；工程图学
2、以下哪些属于我们课程主要学习的内容？（）
A.射影几何
B.画法几何
C.机械制图
D.制图标准
正确答案：画法几何；机械制图；制图标准
3、以下哪一项不是机械图样？（）
A.零件图
B.地图
C.装配图
D.外形图
正确答案：地图
4、我们的课程要培养的主要能力包括哪几个？（）
A.空间想象能力
B.语言表达能力
C.空间思维能力
D.使用不同工具绘图的能力
正确答案：空间想象能力；空间思维能力；使用不同工具绘图的能力
5、通过课程的学习应该养成严格遵守国家标准的习惯。
A.正确
B.错误
正确答案：A
6、学习本课程不需要多想、多看、多画。
A.正确
B.错误
正确答案：B
7、智能手机版-助学APP包含虚拟仿真模型。
A.正确
B.错误
正确答案：A
第一章单元测试
1、比例是指图样中图形与其实物相应要素尺寸之比，它适用于各类尺寸。
A.正确
B.错误
正确答案：B
2、尺寸标注中所注尺寸数值为画图尺寸。
A.正确
B.错误
正确答案：B
3、平面图形的尺寸标注正确的是（）。
A.
B.
C.
D.
正确答案：
4、看标题栏的方向一般与绘图和看图方向一致，标题栏一般位于图纸的（）。
A.左下角
B.右下角
C.左上角
D.右上角
正确答案：右下角
5、标注角度尺寸时，其角度的数值书写方向（）。
A.和尺寸线的位置有关。
B.一律水平书写。
C.和尺寸界线有关。
D.不作要求。
正确答案：一律水平书写。
6、细实线不能用于下列哪种用途？
A.尺寸界线
B.尺寸线
C.不可见轮廓线
D.剖面线
正确答案：不可见轮廓线
7、作图辅助线用细虚线。
A.正确
B.错误
正确答案：B
8、加长幅面图纸的宽度尺寸为基本幅面的长度尺寸，其长度尺寸按基本幅面的宽度尺寸成整数倍增加后得到。
A.正确
B.错误
正确答案：A
9、细点画线用于对称中心线和作图辅助线。
A.正确
B.错误
正确答案：B
10、用已知半径的圆弧光滑连接两已知线段的关键是准确作出连接圆弧的圆心和被连接线段的切点。
A.正确
B.错误
正确答案：A
11、下面斜度标注正确的是（）。
A.
B.
C.
D.
正确答案：
12、下面尺寸标注正确的是（）。
A.
B.
C.
D.
正确答案：
13、根据下图，锥度标注正确的是（）。
A.
B.
C.
D.
正确答案：
14、下列尺寸标注正确的是（）。
A.
B.
C.
D.
正确答案：
15、细实线可用于下列哪种情况？（）
A.剖面线
B.波浪线
C.对称中心线
D.尺寸线
正确答案：剖面线；波浪线；尺寸线
第二章单元测试
1、图中直线与平面的交点Ｋ的正面投影k&rsquo；，哪一个答案是正确的？
A.在a&rsquo；b&rsquo；上
B.在c&rsquo；d&rsquo；上
C.与e&rsquo；f&rsquo；重合
D.都不正确
正确答案：与e&rsquo；f&rsquo；重合
2、图中直线与平面的交点Ｋ的水平投影ｋ，哪一个答案是正确的？
A.与ｃ重合的k
B.在ab上的k
C.都不正确
正确答案：在ab上的k
3、直线AC在平面ABCD上。
A.正确
B.错误
正确答案：A
4、直线EF与△ABC平行。
A.正确
B.错误
正确答案：A
5、△ABC与矩形EFGH平行。
A.正确
B.错误
正确答案：A
6、正垂圆的 的长度，与该圆的直径相等。
A.水平投影
B.正面投影
C.侧面投影
D.中心投影
正确答案：正面投影
7、这是的两面投影。
A.正垂线
B.一般位置直线
C.水平线
D.正平线
正确答案：水平线
8、两点的水平投影重合，称这两点为对的重影点。
A.水平面
B.正面
C.侧面
D.原点
正确答案：水平面
9、水平投影12是交叉两直线AB与CD对正面投影的重影点。
A.正确
B.错误
正确答案：A
10、两点在Z轴上的坐标差，反映了两点在方向的距离。
A.左右
B.前后
C.上下
D.内外
正确答案：上下
11、在投影长、坐标差、倾角、实长四要素中，只要知道其中的（）个，便可用直角三角形法求出其它的要素。
A.4个
B.3个
C.1个
D.2个
正确答案：2个
[$]
第三章单元测试
1、在换面法中，新投影面应垂直于保留的投影面。
A.正确
B.错误
正确答案：A
2、在点的换面中，有一个等量关系很重要，就是点在新投影面的投影到新轴的距离等于( )
A.被替换的投影到保留投影面的距离
B.被替换的投影到V面的距离
C.被替换的投影到旧轴的距离
D.被替换的投影到H面的距离
正确答案：被替换的投影到旧轴的距离
3、通过直线的一次换面将一般位置直线变换为正平线，从而可以求得（）
A.直线的实长
B.直线对H倾角的真实大小
C.直线到H面的距离
D.直线到新投影面的距离
正确答案：直线的实长；直线对H倾角的真实大小
4、通过增加新H面，直线的一次换面可以将一般位置直线变换为（）
A.水平线
B.正平线
C.正垂线
D.铅垂线
正确答案：水平线
5、直线的一次换面可以将正平线变换为（）
A.一般位置直线
B.正平线
C.正垂线
D.铅垂线
正确答案：一般位置直线；铅垂线
6、首先将一般位置直线变换为水平线后，在做直线的二次换面，最终可以将一般位置直线变换为（）
A.水平线
B.正平线
C.铅垂线
D.正垂线
正确答案：正垂线
7、通过一次换面，要将一般位置平面变换为铅垂面，应先在平面中取一条（）
A.一般位置直线
B.正平线
C.铅垂线
D.水平线
正确答案：正平线
8、通过一次换面，要将铅垂面变换为投影面平行面，新轴应该平行于（）
A.铅垂面有积聚性的正面投影
B.X轴
C.正垂面中的任一直线
正确答案：铅垂面有积聚性的正面投影
9、平面经过几次换面，可以将一般位置平面变换成投影面的垂直面？
A.一次
B.两次
C.三次
D.四次
正确答案：一次
10、通过换面法求一般位置平面的相对于投影面的倾角，需经过几次换面？
A.一次
B.两次
C.三次
D.四次
正确答案：一次
第四章单元测试
1、作出圆环表面各点的其余投影。
A.
B.
C.
D.
正确答案：
2、作出球体的左视图，并求出其表面线的其余两面投影。
A.
B.
C.
D.
正确答案：
3、作出圆锥体的左视图，并求出其表面线的其余两面投影。
A.
B.
C.
D.
正确答案：
4、围成立体的表面都是回转面的立体才是回转体。
A.正确
B.错误
正确答案：B
5、作出同轴回转体表面各点的其余投影。
A.
B.
C.
D.
正确答案：
6、回转面的形状只取决于母线的形状。
A.正确
B.错误
正确答案：B
7、纬圆垂直于回转体的轴线。
A.正确
B.错误
正确答案：A
8、根据主、左视图，选择正确 的俯视图。
A.
B.
C.
D.
正确答案：
9、完成正六棱柱表面点A、B的其余两面投影。
A.
B.
C.
D.
正确答案：
10、完成正五棱柱表面折线ABCD的水平投影和侧面投影。
A.
B.
C.
D.
正确答案：
11、作出圆柱体的左视图，并求出其表面线的其余两面投影。
A.
B.
C.
D.
正确答案：
12、作出三棱锥的左视图及其表面折线ABCD的其余两面投影。
A.
B.
C.
D.
正确答案：
13、根据俯、左视图，选择正确的主视图。
A.
B.
C.
D.
正确答案：
14、根据主、俯视图，选择正确的左视图。
A.
B.
C.
D.
正确答案：
15、根据主、左视图，选择正确的俯视图。
A.
B.
C.
D.
正确答案：
第五章单元测试
1、平面立体被单一截平面截切，截交线的形状是平面多边形。
A.正确
B.错误
正确答案：A
2、完成正六棱柱被切割后的左视图。
A.
B.
C.
D.
正确答案：
3、截平面和圆锥的所有素线相交截切，且截平面为投影面垂直面时，截交线为椭圆。
A.正确
B.错误
正确答案：A
4、完成圆锥被切割后的俯视图，并补画左视图。
A.
B.
C.
D.
正确答案：
5、完成圆球被截切后的俯、左视图。
A.
B.
C.
D.
正确答案：
6、截平面垂直于圆柱的轴线截切时，和圆柱面的截交线为纬圆。
A.正确
B.错误
正确答案：A
7、完成圆柱被切割后的俯视图，并补画左视图。
A.
B.
C.
D.
正确答案：
8、平面立体的截交线只取决于平面立体本身的形状。
A.正确
B.错误
正确答案：B

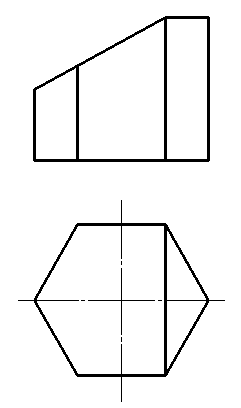

9、完成正六棱柱被切割后的左视图。
A.
B.
C.
D.
正确答案：

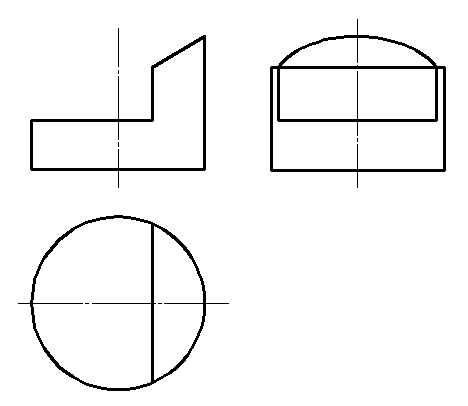

10、完成圆柱被切割后的俯视图，并补画左视图。
A.
B.
C.
D.
正确答案：
11、完成圆柱被切割弧的左视图，并补画俯视图。
A.
B.
C.
D.
正确答案：
12、完成同轴回转体被截切后的俯、左视图。
A.
B.
C.
D.
正确答案：
13、完成三棱锥被切割后的俯视，并补画左视图。
A.
B.
C.
D.
正确答案：

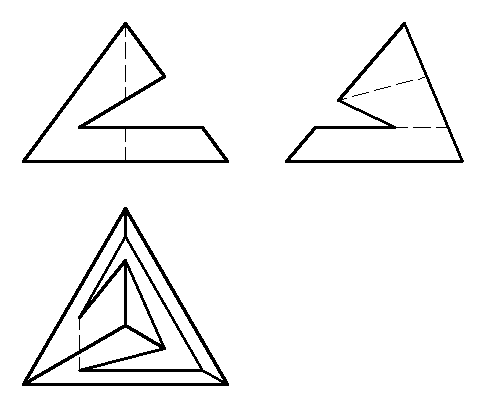

14、完成正三棱锥被切割后的俯视图，并补画左视图。
A.
B.
C.
D.
正确答案：
15、完成圆锥被切割后的俯视图，并补画左视图。
A.
B.
C.
D.
正确答案：
第六章单元测试
1、当以下那些情况发生时，组合相贯线形状通常会改变
A.相贯两个立体表面，其中一个形状发生改变
B.相贯两个立体表面形状都发生改变
C.相贯两个立体表面形状都没有改变
正确答案：相贯两个立体表面，其中一个形状发生改变；相贯两个立体表面形状都发生改变
2、相贯线是相交两立体表面的共有线，相贯线上的点是两个立体表面的共有点。
A.正确
B.错误
正确答案：A
3、在用表面取点法求曲线的投影时，应该在特殊点比较稀疏，间距较大的位置补充一般点。
A.正确
B.错误
正确答案：A
4、下图中两圆柱的相贯线投影是否正确？
A.正确
B.错误
正确答案：A
5、相贯线的形状由相贯体的形状、大小和相对位置决定。
A.正确
B.错误
正确答案：A
6、不等直径的两个圆柱正贯，相贯线是空间的马鞍形曲线，围绕小圆柱一周，且凸向大圆柱的轴线。
A.正确
B.错误
正确答案：A
7、参与相贯的两个回转体中，如果至少有一个是轴线垂直于投影面的圆柱，且该圆柱面的积聚性投影为已知，那么它们的相贯线的投影可以用积聚性法求。
A.正确
B.错误
正确答案：A
8、平面立体与回转体相贯产生的相贯线可以是直线，平面曲线或者空间曲线。
A.正确
B.错误
正确答案：B
9、能用积聚性法求出的相贯线的投影，也可以用辅助平面法求。
A.正确
B.错误
正确答案：A
10、关于辅助平面法求相贯线的投影，下面哪些说法是正确的？
A.辅助平面应该与相贯线相交或相切，也与两个相贯立体相交或相切；B.辅助平面应该与相贯线相交，但不必要与两个相贯立体都相交；C.辅助平面与相贯体产生的交线的投影应该尽可能简单好求，比如是直线或圆。
正确答案：辅助平面应该与相贯线相交或相切，也与两个相贯立体相交或相切；；辅助平面与相贯体产生的交线的投影应该尽可能简单好求，比如是直线或圆。
11、表面取点法求曲线的投影时，其中的特殊点通常可以是曲线上的（）
A.极限点
B.曲线的对称点
C.曲线与所有转向轮廓线的交点
正确答案：极限点；曲线的对称点；曲线与所有转向轮廓线的交点
12、图中的立体，其中圆柱的轴线垂直于正投影面，且圆柱面投影已知，可以用以下什么方法求其相贯线的投影
A.积聚性法
B.辅助平面法
正确答案：积聚性法；辅助平面法
13、下面立体的三视图中，哪个是正确的？
A.
B.
C.
D.
正确答案：
14、表面取点法最适合用在以下哪种情况（）
A.求直线的投影
B.求投影面平行圆的投影
C.求空间复杂曲线的圆形投影
D.求曲线的非圆投影
正确答案：求曲线的非圆投影
15、同轴回转体，同轴的回转面的交线是（）
A.直线
B.垂直于共同轴线的椭圆
C.垂直于共同轴线的马鞍形曲线
D.垂直于共同轴线的圆
正确答案：垂直于共同轴线的圆
第七章单元测试
1、已知主、左视图，选择正确的俯视图。（）
A.
B.
C.
D.
正确答案：
2、已知主、俯视图，选择正确的左视图。（）。
A.
B.
C.
D.
正确答案：
3、已知主、俯视图，选择正确的左视图。（）
A.
B.
C.
D.
正确答案：
4、已知主、俯视图，选择正确的左视图。（）
A.
B.
C.
D.
正确答案：

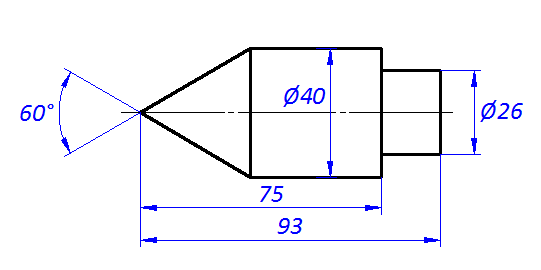

5、下面常见基本形体尺寸标注中，正确的是（）。
A.
B.
C.
D.
正确答案：
6、正等轴测图的轴间角为（）。
A.45°；B.60°；C.90°；D.120°；正确答案：120°；7、已知主视图、左视图，正确的俯视图是（）。
A.
B.
C.
D.
正确答案：
8、形体分析法和线面分析法是阅读组合体视图的常用方法。
A.正确
B.错误
正确答案：A
9、视图中的封闭线框通常表示物体上的哪些内容？
A.平面
B.曲面
C.平面的交线
D.基本体
正确答案：平面；曲面；基本体
10、标注对称的定位尺寸时应在尺寸基准两边分别注出。
A.正确
B.错误
正确答案：B
11、组合体中所标注的尺寸包括哪些尺寸？（）
A.定形尺寸
B.毛胚尺寸
C.定位尺寸
D.总体尺寸
正确答案：定形尺寸；定位尺寸；总体尺寸
12、在斜二等轴测图中，取一个轴的轴向变形系数为0.5时，另两个轴向变形系数为()。
A.0.5
B.1.5
C.1
D.2
正确答案：1
13、组合体尺寸标注中正确的是（）。
A.
B.
C.
D.
正确答案：
14、已知主视图、左视图，正确的俯视图是（）。
A.
B.
C.
D.
正确答案：
15、读懂三面投影图，其对应轴测图为（）。
A.
B.
C.
D.
正确答案：
