智慧树知到《工程制图与CAD（山东联盟）》章节测试答案
智慧树知到《工程制图与CAD（山东联盟）》章节测试答案
第一章单元测试
1、不论采用何种比例，在图形中标注的尺寸数值必须是绘制图形的实际大小，与实物大小无关。
A.正确
B.错误
正确答案：错误

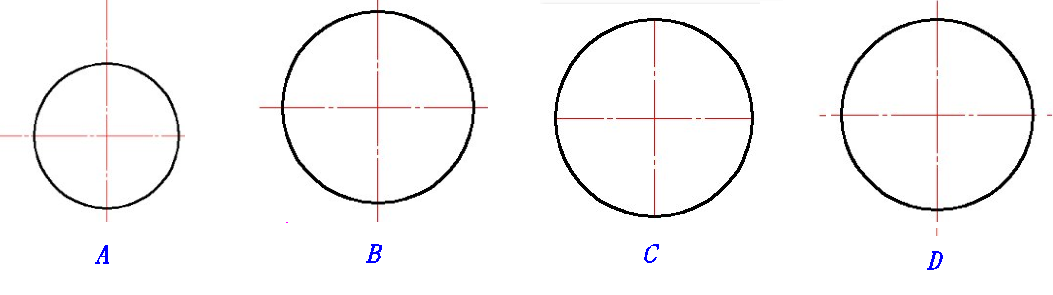

2、图中点画线用法正确的是（）。
A.A
B.B
C.C
D.D
正确答案：B
3、图中尺寸标注有（）处错误
A.1处错误
B.2处错误
C.3处错误
D.4处错误
A.A
B.B
C.C
D.D
正确答案：D
4、一个完整的尺寸是由尺寸界线、尺寸线和尺寸数字三要素组成。
A.正确
B.错误
正确答案：正确
5、每张图样上都必须绘制标题栏，标题栏应位于图纸的左下角，底边与下图框线重合。
A.正确
B.错误
正确答案：错误
6、不论采用何种比例，在图形中标注的尺寸数值必须是绘制图形的实际大小，与实物大小无关。
A.正确
B.错误
正确答案：错误
7、图中点画线用法正确的是（）。
A.A
B.B
C.C
D.D
正确答案：B
8、图中尺寸标注有（）处错误
A.1处错误
B.2处错误
C.3处错误
D.4处错误
A.A
B.B
C.C
D.D
正确答案：D
9、一个完整的尺寸是由尺寸界线、尺寸线和尺寸数字三要素组成。
A.正确
B.错误
正确答案：正确
10、每张图样上都必须绘制标题栏，标题栏应位于图纸的左下角，底边与下图框线重合。
A.正确
B.错误
正确答案：错误
第二章单元测试
1、当平面平行于投影面时，平面在该投影面上的投影：
A.反映实形
B.集聚为一条直线
C.为原平面形的类似形
D.集聚为一条曲线
A.A
B.B
C.C
D.D
正确答案：A
2、已知点A（50，40，15），点B（20，45，30），点C（45，15，35），三点从高到低的顺序是：
A.A、B、C
B.A、C、B
C.C、B、A
D.B、C、A
A.A
B.B
C.C
D.D
正确答案：C
3、俯视图反映物体的 关系。
A.前后、上下
B.上下、左右
C.左右、前后
D.左右
A.A
B.B
C.C
D.D
正确答案：C
4、以下图中平面三角形三视图投影画法正确的是（）。
A.A
B.B
C.C
D.D
正确答案：D
5、根据立体图，画法正确的三视图是（）。
A.A
B.B
C.C
D.D
正确答案：C
6、当平面平行于投影面时，平面在该投影面上的投影：
A.反映实形
B.集聚为一条直线
C.为原平面形的类似形
D.集聚为一条曲线
A.A
B.B
C.C
D.D
正确答案：A
7、已知点A（50，40，15），点B（20，45，30），点C（45，15，35），三点从高到低的顺序是：
A.A、B、C
B.A、C、B
C.C、B、A
D.B、C、A
A.A
B.B
C.C
D.D
正确答案：C
8、俯视图反映物体的 关系。
A.前后、上下
B.上下、左右
C.左右、前后
D.左右
A.A
B.B
C.C
D.D
正确答案：C
9、以下图中平面三角形三视图投影画法正确的是（）。
A.A
B.B
C.C
D.D
正确答案：D
10、根据立体图，画法正确的三视图是（）。
A.A
B.B
C.C
D.D
正确答案：C
第三章单元测试
1、四棱柱表面点A的三面投影正确的是（）。
A.A
B.B
C.C
D.D
正确答案：B
2、已知正五棱柱截切后的主、俯视图，正确的左视图是（）。
A.A
B.B
C.C
D.D
正确答案：A
3、已知圆柱截切后的主、俯视图，正确的左视图是（）。
A.A
B.B
C.C
D.D
正确答案：C
4、圆球表面点A正确的三面投影是（）。
A.A
B.B
C.C
D.D
正确答案：D
5、根据已知的主、俯视图，选择正确的左视图（）。
A.A
B.B
C.C
D.D
正确答案：A
6、四棱柱表面点A的三面投影正确的是（）。
A.A
B.B
C.C
D.D
正确答案：B
7、已知正五棱柱截切后的主、俯视图，正确的左视图是（）。
A.A
B.B
C.C
D.D
正确答案：A
8、已知圆柱截切后的主、俯视图，正确的左视图是（）。
A.A
B.B
C.C
D.D
正确答案：C
9、圆球表面点A正确的三面投影是（）。
A.A
B.B
C.C
D.D
正确答案：D
10、根据已知的主、俯视图，选择正确的左视图（）。
A.A
B.B
C.C
D.D
正确答案：A
第四章单元测试
1、画正多边形（Polygon）时，直接输入正多边形的中心点，系统提示中有两种画圆的方式可供选择：一种是正多边形内接于圆（I），另一种是正多边形外切于圆（C）。
A.正确
B.错误
正确答案：正确
2、通过指定两对角点绘制圆角矩形时，输入C，可设置圆角半径的大小。
A.正确
B.错误
正确答案：错误
3、AutoCAD的命令输入方法有：图标输入、菜单输入、键盘输入。
A.正确
B.错误
正确答案：正确
4、在绘制直线的过程中，如果因操作失误输入错误的当前点，可键入C并按Enter 键，退回前一点所在位置，重新确定当前点。
A.正确
B.错误
正确答案：错误
5、从一点向左画一水平直线段，长度为30，则该点的相对极坐标为@30<；0。
A.正确
B.错误
正确答案：错误
6、画正多边形（Polygon）时，直接输入正多边形的中心点，系统提示中有两种画圆的方式可供选择：一种是正多边形内接于圆（I），另一种是正多边形外切于圆（C）。
A.正确
B.错误
正确答案：正确
7、通过指定两对角点绘制圆角矩形时，输入C，可设置圆角半径的大小。
A.正确
B.错误
正确答案：错误
8、AutoCAD的命令输入方法有：图标输入、菜单输入、键盘输入。
A.正确
B.错误
正确答案：正确
9、在绘制直线的过程中，如果因操作失误输入错误的当前点，可键入C并按Enter 键，退回前一点所在位置，重新确定当前点。
A.正确
B.错误
正确答案：错误
10、从一点向左画一水平直线段，长度为30，则该点的相对极坐标为@30<；0。
A.正确
B.错误
正确答案：错误
第五章单元测试
1、半球切槽，下列尺寸标注，满足正确、完整、清晰的是（）。
A.A
B.B
C.C
D.D
正确答案：C
2、已知组合体三视图，分析圆孔和方孔的相对位置，判断对应的立体图是否正确（）。。
A.正确
B.错误
正确答案：错误
3、根据主、俯视图，选择正确的左视图（）。
A.A
B.B
C.C
D.D
正确答案：D
4、已知俯、左视图，选择正确的主视图（）。
A.A
B.B
C.C
D.D
正确答案：C
5、根据俯、左视图，选择正确的主视图（）。
A.A
B.B
C.C
D.D
正确答案：D
6、半球切槽，下列尺寸标注，满足正确、完整、清晰的是（）。
A.A
B.B
C.C
D.D
正确答案：C
7、已知组合体三视图，分析圆孔和方孔的相对位置，判断对应的立体图是否正确（）。。
A.正确
B.错误
正确答案：错误
8、根据主、俯视图，选择正确的左视图（）。
A.A
B.B
C.C
D.D
正确答案：D
9、已知俯、左视图，选择正确的主视图（）。
A.A
B.B
C.C
D.D
正确答案：C
10、根据俯、左视图，选择正确的主视图（）。
A.A
B.B
C.C
D.D
正确答案：D
第六章单元测试
1、根据主、俯视图，把主视图画成半剖视图，画法正确的是（）。
A.A
B.B
C.C
D.D
正确答案：A

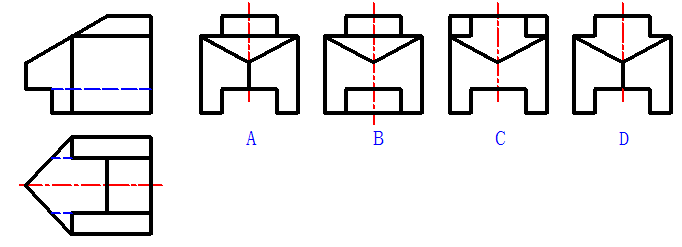

2、已知主、俯视图，选择正确的全剖视图（）。
A.A
B.B
C.C
D.D
正确答案：B
3、用阶梯剖的方法把主视图画成全剖视图，试选择正确的主视图（）。
A.A
B.B
C.C
D.D
正确答案：A
4、选择正确的一组局部剖视图（）。
A.Ａ
B.Ｂ
C.Ｃ
D.Ｄ
正确答案：Ａ

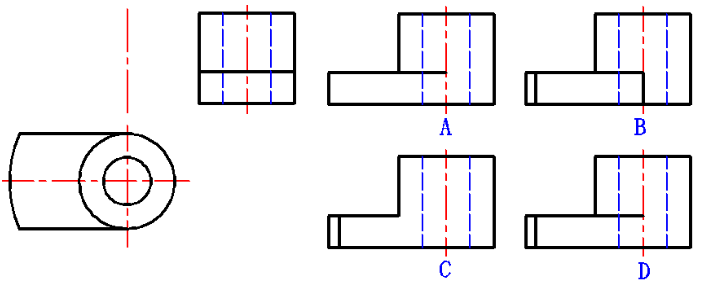

5、根据主俯图，选择正确的旋转形全剖视图（）。
A.A
B.B
C.C
D.D
正确答案：C
6、根据主、俯视图，把主视图画成半剖视图，画法正确的是（）。
A.A
B.B
C.C
D.D
正确答案：A
7、已知主、俯视图，选择正确的全剖视图（）。
A.A
B.B
C.C
D.D
正确答案：B
8、用阶梯剖的方法把主视图画成全剖视图，试选择正确的主视图（）。
A.A
B.B
C.C
D.D
正确答案：A
9、选择正确的一组局部剖视图（）。
A.Ａ
B.Ｂ
C.Ｃ
D.Ｄ
正确答案：Ａ
10、根据主俯图，选择正确的旋转形全剖视图（）。
A.A
B.B
C.C
D.D
正确答案：C
第七章单元测试

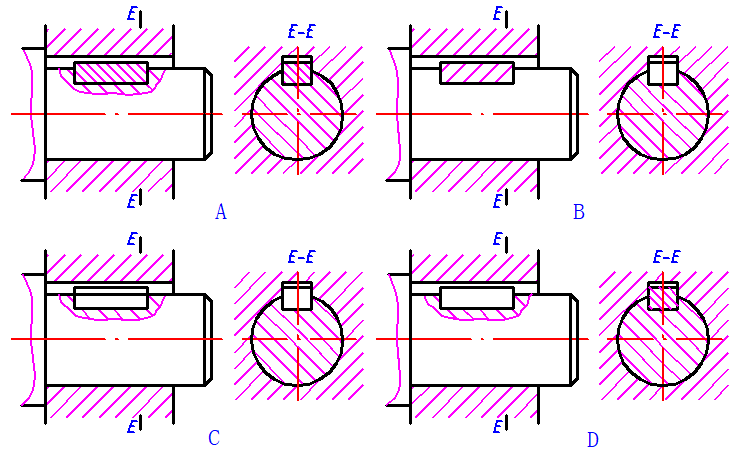

1、下列键连接，画法正确的是（）。
A.A
B.B
C.C
D.D
正确答案：D

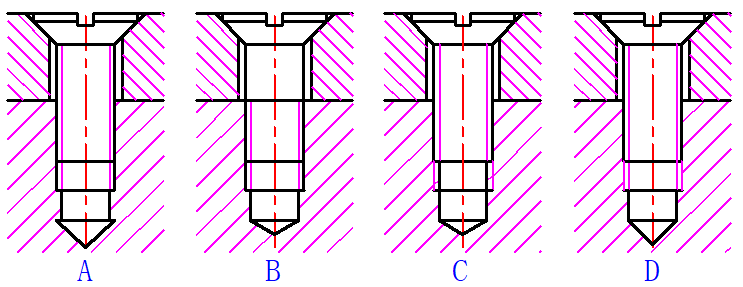

2、下列螺钉连接，画法正确的是（）。
A.A
B.B
C.C
D.D
正确答案：C
3、下列螺柱连接，画法正确的是（）。
A.A
B.B
C.C
D.D
正确答案：C

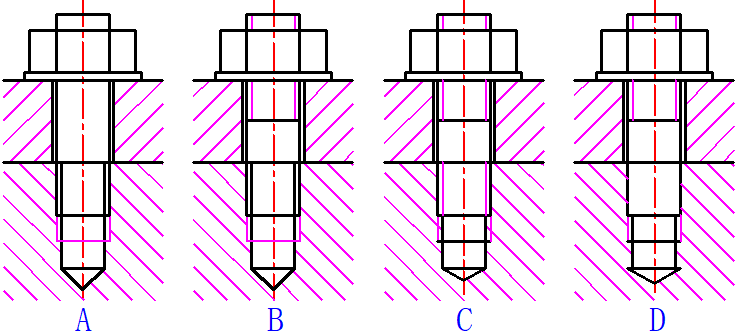

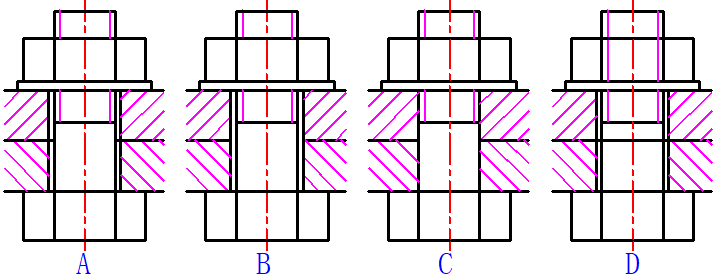

4、下列螺栓连接画法正确的是（）。
A.A
B.B
C.C
D.D
正确答案：A

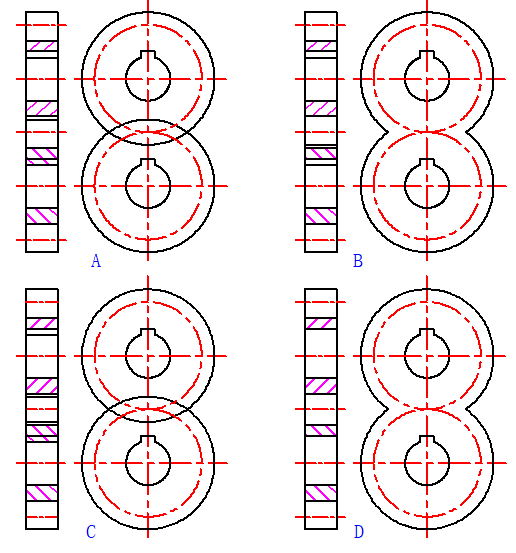

5、下列齿轮啮合，画法正确的是（）。
A.A
B.B
C.C
D.D
正确答案：B
6、下列键连接，画法正确的是（）。
A.A
B.B
C.C
D.D
正确答案：D
7、下列螺钉连接，画法正确的是（）。
A.A
B.B
C.C
D.D
正确答案：C
8、下列螺柱连接，画法正确的是（）。
A.A
B.B
C.C
D.D
正确答案：C
9、下列螺栓连接画法正确的是（）。
A.A
B.B
C.C
D.D
正确答案：A
10、下列齿轮啮合，画法正确的是（）。
A.A
B.B
C.C
D.D
正确答案：B
第八章单元测试
1、选择零件图的主视图一般先确定零件的安放位置。一般应符合零件的加工位置或符合零件的工作位置。
A.正确
B.错误
正确答案：正确
2、确定零件主视图的投射方向时，应选择较多反映零件各部分结构形状、相对位置的投射方向作为主视图的投射方向。
A.正确
B.错误
正确答案：正确
3、主视图确定以后，需要根据零件内外结构形状的复杂程度，以少量的视图，补充主视图中未表达清楚的结构形状，每个视图都有其表达的重点内容，既能重复表达，又能遗漏。
A.正确
B.错误
正确答案：错误
4、尺寸基准是标注尺寸和度量尺寸的起点，以便确定各形体的大小及相互间的相对位置。一般选择零件的对称平面、主要轴线、装配结合面、重要的端面、底板的安装面作为尺寸基准。
A.正确
B.错误
正确答案：正确
5、零件的每一方向上应有一个辅助基准，其余的尺寸基准为主要基准，主要基准和辅助基准之间要有尺寸联系。
A.正确
B.错误
正确答案：错误
6、轮廓算术平均偏差Ra，指在一个取样长度内，纵坐标Z（x）绝对值的算术平均值。轮廓算术平均偏差Ra愈大，零件的表面愈光滑。
A.正确
B.错误
正确答案：错误
7、
基本符号加一小圆，表示表面用去除材料的方法获得。如车、铣、钻、磨、剪切等。
A.正确
B.错误
正确答案：错误
8、
的含义：表示去除材料，单向上限值，轮廓算术平均偏差Rz为3.2mm。加工方法为车。
A.正确
B.错误
正确答案：错误

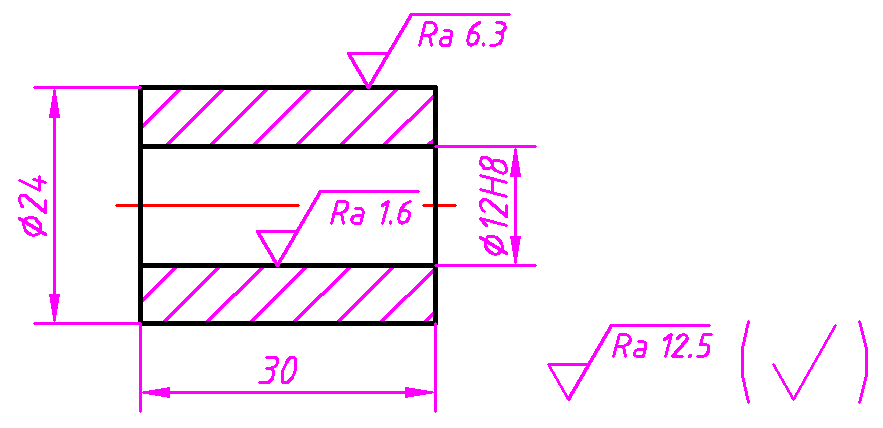

9、
读图，下列说法错误的是：
A.直径为φ12H8的孔的内表面，轮廓算术平均偏差Ra的上限值为3.2μm。
B.直径为φ24的零件的圆柱外表面，轮廓算术平均偏差Ra的上限值为6.3μm。
C.除了图中已标注的两个表面，零件其余表面轮廓算术平均偏差Ra的上限值为12.5μm。
D.零件的左右两端面，轮廓算术平均偏差Ra的上限值为12.5μm。
正确答案：直径为φ12H8的孔的内表面，轮廓算术平均偏差Ra的上限值为3.2μm。
10、由于支架类零件的毛坯多为铸件或锻件，经车、镗、铣、刨、钻等多种工序加工而成，加工工序较多，加工位置多变，在选择主视图时，主要考虑形状特征和加工位置。
A.正确
B.错误
正确答案：错误
第九章单元测试
1、阅读装配图的方法和步骤是：概括了解、分析视图、分析装配关系及工作原理、分析尺寸。
A.正确
B.错误
正确答案：正确
2、画装配图时应注意的问题是：要解决好装配时的工艺结构、轴向定位；要检查零件间的装配关系，判断相邻零件表面是否接触、配合或间隙，并正确画出；不画被遮挡结构的投影；剖开后的机件，应直接画成剖视图。
A.正确
B.错误
正确答案：正确
3、确定装配图的主视图后，确定其它视图时要考虑：其他视图用来补充主视图未表达清楚的装配关系和零件的结构形状、相对位置。所选用的每个视图，都应有其表达的重点内容；每种零件至少在每个视图中出现一次。表达方案应简炼、清晰、正确，并尽可能合理利用图纸。
A.正确
B.错误
正确答案：正确
4、装配图主视图的投射方向应能反映部件的工作位置，使主要装配轴线处于水平或铅垂直位置，这样可较好地表达装配体的工作原理和总体结构特征。
A.正确
B.错误
正确答案：正确
5、在装配图中，相邻的两个被剖切的金属零件剖面线方向应相反，或方向一致间隔不等。
A.正确
B.错误
正确答案：正确
6、阅读装配图的方法和步骤是：概括了解、分析视图、分析装配关系及工作原理、分析尺寸。
A.正确
B.错误
正确答案：正确
7、画装配图时应注意的问题是：要解决好装配时的工艺结构、轴向定位；要检查零件间的装配关系，判断相邻零件表面是否接触、配合或间隙，并正确画出；不画被遮挡结构的投影；剖开后的机件，应直接画成剖视图。
A.正确
B.错误
正确答案：正确
8、确定装配图的主视图后，确定其它视图时要考虑：其他视图用来补充主视图未表达清楚的装配关系和零件的结构形状、相对位置。所选用的每个视图，都应有其表达的重点内容；每种零件至少在每个视图中出现一次。表达方案应简炼、清晰、正确，并尽可能合理利用图纸。
A.正确
B.错误
正确答案：正确
9、装配图主视图的投射方向应能反映部件的工作位置，使主要装配轴线处于水平或铅垂直位置，这样可较好地表达装配体的工作原理和总体结构特征。
A.正确
B.错误
正确答案：正确
10、在装配图中，相邻的两个被剖切的金属零件剖面线方向应相反，或方向一致间隔不等。
A.正确
B.错误
正确答案：正确
第一章单元测试
1、不论采用何种比例，在图形中标注的尺寸数值必须是绘制图形的实际大小，与实物大小无关。
A.正确
B.错误
正确答案：错误
2、图中点画线用法正确的是（）。
A.A
B.B
C.C
D.D
正确答案：B
3、图中尺寸标注有（）处错误
A.1处错误
B.2处错误
C.3处错误
D.4处错误
A.A
B.B
C.C
D.D
正确答案：D
4、一个完整的尺寸是由尺寸界线、尺寸线和尺寸数字三要素组成。
A.正确
B.错误
正确答案：正确
5、每张图样上都必须绘制标题栏，标题栏应位于图纸的左下角，底边与下图框线重合。
A.正确
B.错误
正确答案：错误
6、不论采用何种比例，在图形中标注的尺寸数值必须是绘制图形的实际大小，与实物大小无关。
A.正确
B.错误
正确答案：错误
7、图中点画线用法正确的是（）。
A.A
B.B
C.C
D.D
正确答案：B
8、图中尺寸标注有（）处错误
A.1处错误
B.2处错误
C.3处错误
D.4处错误
A.A
B.B
C.C
D.D
正确答案：D
9、一个完整的尺寸是由尺寸界线、尺寸线和尺寸数字三要素组成。
A.正确
B.错误
正确答案：正确
10、每张图样上都必须绘制标题栏，标题栏应位于图纸的左下角，底边与下图框线重合。
A.正确
B.错误
正确答案：错误
第二章单元测试
1、当平面平行于投影面时，平面在该投影面上的投影：
A.反映实形
B.集聚为一条直线
C.为原平面形的类似形
D.集聚为一条曲线
A.A
B.B
C.C
D.D
正确答案：A
2、已知点A（50，40，15），点B（20，45，30），点C（45，15，35），三点从高到低的顺序是：
A.A、B、C
B.A、C、B
C.C、B、A
D.B、C、A
A.A
B.B
C.C
D.D
正确答案：C
3、俯视图反映物体的 关系。
A.前后、上下
B.上下、左右
C.左右、前后
D.左右
A.A
B.B
C.C
D.D
正确答案：C
4、以下图中平面三角形三视图投影画法正确的是（）。
A.A
B.B
C.C
D.D
正确答案：D
5、根据立体图，画法正确的三视图是（）。
A.A
B.B
C.C
D.D
正确答案：C
6、当平面平行于投影面时，平面在该投影面上的投影：
A.反映实形
B.集聚为一条直线
C.为原平面形的类似形
D.集聚为一条曲线
A.A
B.B
C.C
D.D
正确答案：A
7、已知点A（50，40，15），点B（20，45，30），点C（45，15，35），三点从高到低的顺序是：
A.A、B、C
B.A、C、B
C.C、B、A
D.B、C、A
A.A
B.B
C.C
D.D
正确答案：C
8、俯视图反映物体的 关系。
A.前后、上下
B.上下、左右
C.左右、前后
D.左右
A.A
B.B
C.C
D.D
正确答案：C
9、以下图中平面三角形三视图投影画法正确的是（）。
A.A
B.B
C.C
D.D
正确答案：D
10、根据立体图，画法正确的三视图是（）。
A.A
B.B
C.C
D.D
正确答案：C
第三章单元测试
1、四棱柱表面点A的三面投影正确的是（）。
A.A
B.B
C.C
D.D
正确答案：B
2、已知正五棱柱截切后的主、俯视图，正确的左视图是（）。
A.A
B.B
C.C
D.D
正确答案：A
3、已知圆柱截切后的主、俯视图，正确的左视图是（）。
A.A
B.B
C.C
D.D
正确答案：C
4、圆球表面点A正确的三面投影是（）。
A.A
B.B
C.C
D.D
正确答案：D
5、根据已知的主、俯视图，选择正确的左视图（）。
A.A
B.B
C.C
D.D
正确答案：A
6、四棱柱表面点A的三面投影正确的是（）。
A.A
B.B
C.C
D.D
正确答案：B
7、已知正五棱柱截切后的主、俯视图，正确的左视图是（）。
A.A
B.B
C.C
D.D
正确答案：A
8、已知圆柱截切后的主、俯视图，正确的左视图是（）。
A.A
B.B
C.C
D.D
正确答案：C
9、圆球表面点A正确的三面投影是（）。
A.A
B.B
C.C
D.D
正确答案：D
10、根据已知的主、俯视图，选择正确的左视图（）。
A.A
B.B
C.C
D.D
正确答案：A
第四章单元测试
1、画正多边形（Polygon）时，直接输入正多边形的中心点，系统提示中有两种画圆的方式可供选择：一种是正多边形内接于圆（I），另一种是正多边形外切于圆（C）。
A.正确
B.错误
正确答案：正确
2、通过指定两对角点绘制圆角矩形时，输入C，可设置圆角半径的大小。
A.正确
B.错误
正确答案：错误
3、AutoCAD的命令输入方法有：图标输入、菜单输入、键盘输入。
A.正确
B.错误
正确答案：正确
4、在绘制直线的过程中，如果因操作失误输入错误的当前点，可键入C并按Enter 键，退回前一点所在位置，重新确定当前点。
A.正确
B.错误
正确答案：错误
5、从一点向左画一水平直线段，长度为30，则该点的相对极坐标为@30<；0。
A.正确
B.错误
正确答案：错误
6、画正多边形（Polygon）时，直接输入正多边形的中心点，系统提示中有两种画圆的方式可供选择：一种是正多边形内接于圆（I），另一种是正多边形外切于圆（C）。
A.正确
B.错误
正确答案：正确
7、通过指定两对角点绘制圆角矩形时，输入C，可设置圆角半径的大小。
A.正确
B.错误
正确答案：错误
8、AutoCAD的命令输入方法有：图标输入、菜单输入、键盘输入。
A.正确
B.错误
正确答案：正确
9、在绘制直线的过程中，如果因操作失误输入错误的当前点，可键入C并按Enter 键，退回前一点所在位置，重新确定当前点。
A.正确
B.错误
正确答案：错误
10、从一点向左画一水平直线段，长度为30，则该点的相对极坐标为@30<；0。
A.正确
B.错误
正确答案：错误
第五章单元测试
1、半球切槽，下列尺寸标注，满足正确、完整、清晰的是（）。
A.A
B.B
C.C
D.D
正确答案：C
2、已知组合体三视图，分析圆孔和方孔的相对位置，判断对应的立体图是否正确（）。。
A.正确
B.错误
正确答案：错误
3、根据主、俯视图，选择正确的左视图（）。
A.A
B.B
C.C
D.D
正确答案：D
4、已知俯、左视图，选择正确的主视图（）。
A.A
B.B
C.C
D.D
正确答案：C
5、根据俯、左视图，选择正确的主视图（）。
A.A
B.B
C.C
D.D
正确答案：D
6、半球切槽，下列尺寸标注，满足正确、完整、清晰的是（）。
A.A
B.B
C.C
D.D
正确答案：C
7、已知组合体三视图，分析圆孔和方孔的相对位置，判断对应的立体图是否正确（）。。
A.正确
B.错误
正确答案：错误
8、根据主、俯视图，选择正确的左视图（）。
A.A
B.B
C.C
D.D
正确答案：D
9、已知俯、左视图，选择正确的主视图（）。
A.A
B.B
C.C
D.D
正确答案：C
10、根据俯、左视图，选择正确的主视图（）。
A.A
B.B
C.C
D.D
正确答案：D
第六章单元测试
1、根据主、俯视图，把主视图画成半剖视图，画法正确的是（）。
A.A
B.B
C.C
D.D
正确答案：A
2、已知主、俯视图，选择正确的全剖视图（）。
A.A
B.B
C.C
D.D
正确答案：B
3、用阶梯剖的方法把主视图画成全剖视图，试选择正确的主视图（）。
A.A
B.B
C.C
D.D
正确答案：A
4、选择正确的一组局部剖视图（）。
A.Ａ
B.Ｂ
C.Ｃ
D.Ｄ
正确答案：Ａ
5、根据主俯图，选择正确的旋转形全剖视图（）。
A.A
B.B
C.C
D.D
正确答案：C
6、根据主、俯视图，把主视图画成半剖视图，画法正确的是（）。
A.A
B.B
C.C
D.D
正确答案：A
7、已知主、俯视图，选择正确的全剖视图（）。
A.A
B.B
C.C
D.D
正确答案：B
8、用阶梯剖的方法把主视图画成全剖视图，试选择正确的主视图（）。
A.A
B.B
C.C
D.D
正确答案：A
9、选择正确的一组局部剖视图（）。
A.Ａ
B.Ｂ
C.Ｃ
D.Ｄ
正确答案：Ａ
10、根据主俯图，选择正确的旋转形全剖视图（）。
A.A
B.B
C.C
D.D
正确答案：C
第七章单元测试
1、下列键连接，画法正确的是（）。
A.A
B.B
C.C
D.D
正确答案：D
2、下列螺钉连接，画法正确的是（）。
A.A
B.B
C.C
D.D
正确答案：C
3、下列螺柱连接，画法正确的是（）。
A.A
B.B
C.C
D.D
正确答案：C
4、下列螺栓连接画法正确的是（）。
A.A
B.B
C.C
D.D
正确答案：A
5、下列齿轮啮合，画法正确的是（）。
A.A
B.B
C.C
D.D
正确答案：B
6、下列键连接，画法正确的是（）。
A.A
B.B
C.C
D.D
正确答案：D
7、下列螺钉连接，画法正确的是（）。
A.A
B.B
C.C
D.D
正确答案：C
8、下列螺柱连接，画法正确的是（）。
A.A
B.B
C.C
D.D
正确答案：C
9、下列螺栓连接画法正确的是（）。
A.A
B.B
C.C
D.D
正确答案：A
10、下列齿轮啮合，画法正确的是（）。
A.A
B.B
C.C
D.D
正确答案：B
第八章单元测试
1、选择零件图的主视图一般先确定零件的安放位置。一般应符合零件的加工位置或符合零件的工作位置。
A.正确
B.错误
正确答案：正确
2、确定零件主视图的投射方向时，应选择较多反映零件各部分结构形状、相对位置的投射方向作为主视图的投射方向。
A.正确
B.错误
正确答案：正确
3、主视图确定以后，需要根据零件内外结构形状的复杂程度，以少量的视图，补充主视图中未表达清楚的结构形状，每个视图都有其表达的重点内容，既能重复表达，又能遗漏。
A.正确
B.错误
正确答案：错误
4、尺寸基准是标注尺寸和度量尺寸的起点，以便确定各形体的大小及相互间的相对位置。一般选择零件的对称平面、主要轴线、装配结合面、重要的端面、底板的安装面作为尺寸基准。
A.正确
B.错误
正确答案：正确
5、零件的每一方向上应有一个辅助基准，其余的尺寸基准为主要基准，主要基准和辅助基准之间要有尺寸联系。
A.正确
B.错误
正确答案：错误
6、轮廓算术平均偏差Ra，指在一个取样长度内，纵坐标Z（x）绝对值的算术平均值。轮廓算术平均偏差Ra愈大，零件的表面愈光滑。
A.正确
B.错误
正确答案：错误
7、
基本符号加一小圆，表示表面用去除材料的方法获得。如车、铣、钻、磨、剪切等。
A.正确
B.错误
正确答案：错误
8、
的含义：表示去除材料，单向上限值，轮廓算术平均偏差Rz为3.2mm。加工方法为车。
A.正确
B.错误
正确答案：错误
9、
读图，下列说法错误的是：
A.直径为φ12H8的孔的内表面，轮廓算术平均偏差Ra的上限值为3.2μm。
B.直径为φ24的零件的圆柱外表面，轮廓算术平均偏差Ra的上限值为6.3μm。
C.除了图中已标注的两个表面，零件其余表面轮廓算术平均偏差Ra的上限值为12.5μm。
D.零件的左右两端面，轮廓算术平均偏差Ra的上限值为12.5μm。
正确答案：直径为φ12H8的孔的内表面，轮廓算术平均偏差Ra的上限值为3.2μm。
10、由于支架类零件的毛坯多为铸件或锻件，经车、镗、铣、刨、钻等多种工序加工而成，加工工序较多，加工位置多变，在选择主视图时，主要考虑形状特征和加工位置。
A.正确
B.错误
正确答案：错误
第九章单元测试
1、阅读装配图的方法和步骤是：概括了解、分析视图、分析装配关系及工作原理、分析尺寸。
A.正确
B.错误
正确答案：正确
2、画装配图时应注意的问题是：要解决好装配时的工艺结构、轴向定位；要检查零件间的装配关系，判断相邻零件表面是否接触、配合或间隙，并正确画出；不画被遮挡结构的投影；剖开后的机件，应直接画成剖视图。
A.正确
B.错误
正确答案：正确
3、确定装配图的主视图后，确定其它视图时要考虑：其他视图用来补充主视图未表达清楚的装配关系和零件的结构形状、相对位置。所选用的每个视图，都应有其表达的重点内容；每种零件至少在每个视图中出现一次。表达方案应简炼、清晰、正确，并尽可能合理利用图纸。
A.正确
B.错误
正确答案：正确
4、装配图主视图的投射方向应能反映部件的工作位置，使主要装配轴线处于水平或铅垂直位置，这样可较好地表达装配体的工作原理和总体结构特征。
A.正确
B.错误
正确答案：正确
5、在装配图中，相邻的两个被剖切的金属零件剖面线方向应相反，或方向一致间隔不等。
A.正确
B.错误
正确答案：正确
6、阅读装配图的方法和步骤是：概括了解、分析视图、分析装配关系及工作原理、分析尺寸。
A.正确
B.错误
正确答案：正确
7、画装配图时应注意的问题是：要解决好装配时的工艺结构、轴向定位；要检查零件间的装配关系，判断相邻零件表面是否接触、配合或间隙，并正确画出；不画被遮挡结构的投影；剖开后的机件，应直接画成剖视图。
A.正确
B.错误
正确答案：正确
8、确定装配图的主视图后，确定其它视图时要考虑：其他视图用来补充主视图未表达清楚的装配关系和零件的结构形状、相对位置。所选用的每个视图，都应有其表达的重点内容；每种零件至少在每个视图中出现一次。表达方案应简炼、清晰、正确，并尽可能合理利用图纸。
A.正确
B.错误
正确答案：正确
9、装配图主视图的投射方向应能反映部件的工作位置，使主要装配轴线处于水平或铅垂直位置，这样可较好地表达装配体的工作原理和总体结构特征。
A.正确
B.错误
正确答案：正确
10、在装配图中，相邻的两个被剖切的金属零件剖面线方向应相反，或方向一致间隔不等。
A.正确
B.错误
正确答案：正确
