绪论单元测试
1、《画法几何与机械制图》课程的研究对象是工程图样。
A.正确
B.错误
正确答案：正确
2、工程图样在生产中起指导性作用。
A.正确
B.错误
正确答案：正确
3、画法几何学是机械制图的理论基础。
A.正确
B.错误
正确答案：正确
4、零件图是加工零件的依据。
A.正确
B.错误
正确答案：正确
5、工程图样是我国工程界的技术语言，其他国籍的工程技术人员读不懂。
A.正确
B.错误
正确答案：错误
6、《画法几何与机械制图》课程的研究对象是工程图样。
A.正确
B.错误
正确答案：正确
7、工程图样在生产中起指导性作用。
A.正确
B.错误
正确答案：正确
8、画法几何学是机械制图的理论基础。
A.正确
B.错误
正确答案：正确
9、零件图是加工零件的依据。
A.正确
B.错误
正确答案：正确
10、工程图样是我国工程界的技术语言，其他国籍的工程技术人员读不懂。
A.正确
B.错误
正确答案：错误
第一章单元测试
1、尺寸是图样中的重要内容，是制造机件的直接依据。
A.正确
B.错误
正确答案：正确
2、机件上每一尺寸一般只标注一次，并应标注在表示该结构最清晰的图上。
A.正确
B.错误
正确答案：正确
3、线段连接中的已知线段必须是定形尺寸、定位尺寸都齐全的线段。
A.正确
B.错误
正确答案：正确
4、在平面图形线段连接中，连接线段是只有定形尺寸，没有定位尺寸的线段。
A.正确
B.错误
正确答案：错误
5、绘制平面图形时，先要对线段进行分析，根据线段的性质依次画出。
A.正确
B.错误
正确答案：正确
6、当圆的直径过小时，可以用细实线来代替细点画线。
A.正确
B.错误
正确答案：正确
7、使用圆规画图时，应尽量使钢针和铅笔芯垂直于纸面。
A.正确
B.错误
正确答案：正确
8、国家制图标准规定，各种图线的粗细相同。
A.正确
B.错误
正确答案：错误
9、比例是指图样与实物相应要素的线性尺寸之比。
A.正确
B.错误
正确答案：正确
10、角度尺寸在标注时，文字一律水平书写。
A.正确
B.错误
正确答案：正确
11、尺寸是图样中的重要内容，是制造机件的直接依据。
A.正确
B.错误
正确答案：正确
12、机件上每一尺寸一般只标注一次，并应标注在表示该结构最清晰的图上。
A.正确
B.错误
正确答案：正确
13、线段连接中的已知线段必须是定形尺寸、定位尺寸都齐全的线段。
A.正确
B.错误
正确答案：正确
14、在平面图形线段连接中，连接线段是只有定形尺寸，没有定位尺寸的线段。
A.正确
B.错误
正确答案：错误
15、绘制平面图形时，先要对线段进行分析，根据线段的性质依次画出。
A.正确
B.错误
正确答案：正确
16、当圆的直径过小时，可以用细实线来代替细点画线。
A.正确
B.错误
正确答案：正确
17、使用圆规画图时，应尽量使钢针和铅笔芯垂直于纸面。
A.正确
B.错误
正确答案：正确
18、国家制图标准规定，各种图线的粗细相同。
A.正确
B.错误
正确答案：错误
19、比例是指图样与实物相应要素的线性尺寸之比。
A.正确
B.错误
正确答案：正确
20、角度尺寸在标注时，文字一律水平书写。
A.正确
B.错误
正确答案：正确
第二章单元测试
1、在三面投影体系中，若已知某点的任何两个投影，都可以根据投影关系求出该点的第三投影。
A.正确
B.错误
正确答案：正确
2、点A的水平投影到投影轴OX的距离等于空间点A到正投影面的距离。
A.正确
B.错误
正确答案：正确
3、水平线的正面投影与X轴平行，水平投影反映线段的真实长度。
A.正确
B.错误
正确答案：正确
4、当一条直线垂直于一个投影面时，必倾斜于另外两个投影面。
A.正确
B.错误
正确答案：错误
5、铅垂线的正面投影垂直X轴。
A.正确
B.错误
正确答案：正确
6、如图所示为点B的三面投影，则空间点B的坐标为（）。
A.（16，11，22）
B.（11，16，22）
C.（16，22，11）
D.（11，22，16）
正确答案：（11，16，22）
7、直线KR为（）。
A.铅垂线
B.侧垂线
C.侧平线
D.正平线
正确答案：铅垂线
8、侧垂线的三面投影中，积聚为一个点的投影为（）。
A.正面投影
B.侧面投影
C.水平投影
正确答案：侧面投影
9、依据正投影的投影特性，以下选项中反映投影类似性的是（）。
A.B
B.C
C.A
D.D
正确答案：C；A
10、水平面的水平投影积聚为直线。
A.正确
B.错误
正确答案：错误
11、在三面投影体系中，若已知某点的任何两个投影，都可以根据投影关系求出该点的第三投影。
A.正确
B.错误
正确答案：正确
12、点A的水平投影到投影轴OX的距离等于空间点A到正投影面的距离。
A.正确
B.错误
正确答案：正确
13、水平线的正面投影与X轴平行，水平投影反映线段的真实长度。
A.正确
B.错误
正确答案：正确
14、当一条直线垂直于一个投影面时，必倾斜于另外两个投影面。
A.正确
B.错误
正确答案：错误
15、铅垂线的正面投影垂直X轴。
A.正确
B.错误
正确答案：正确
16、如图所示为点B的三面投影，则空间点B的坐标为（）。
A.（11，16，22）
B.（16，22，11）
C.（16，11，22）
D.（11，22，16）
正确答案：（11，16，22）
17、直线KR为（）。
A.铅垂线
B.侧平线
C.侧垂线
D.正平线
正确答案：铅垂线
18、侧垂线的三面投影中，积聚为一个点的投影为（）。
A.侧面投影
B.正面投影
C.水平投影
正确答案：侧面投影
19、依据正投影的投影特性，以下选项中反映投影类似性的是（）。
A.D
B.A
C.B
D.C
正确答案：A；C
20、水平面的水平投影积聚为直线。
A.正确
B.错误
正确答案：错误
第三章单元测试
1、回转体轴线必须画出，用细点画线表示。
A.正确
B.错误
正确答案：正确
2、在圆柱的截交线中，当截平面与圆柱轴线倾斜时，得到的截交线为圆。
A.正确
B.错误
正确答案：错误
3、相贯线是参加相贯的两立体表面的共有点的集合。
A.正确
B.错误
正确答案：正确
4、影响相贯线变化的因素有相贯体的形状大小变化和位置变化。
A.正确
B.错误
正确答案：正确
5、辅助平面的选择一定是投影面的平行面。
A.正确
B.错误
正确答案：错误
6、以下曲面立体尺寸标注正确的有（）。

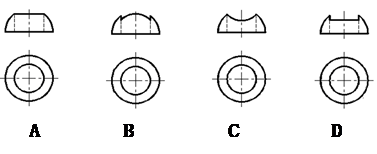

A.D
B.B
C.C
D.A
正确答案：D；C；A
7、绘制半球上有一圆柱孔，选出正确的一组视图（）。
A.B
B.A
C.C
D.D
正确答案：A
8、下列基本体，不可以看成是旋转体的是（）。
A.圆锥
B.棱柱
C.圆柱
D.球
正确答案：棱柱
9、圆锥表面取一般位置点的方法可以是（）。
A.积聚性法
B.辅助纬线圆法
C.辅助素线法及辅助纬线圆法
正确答案：辅助素线法及辅助纬线圆法
10、回转体轴线必须画出，用细点画线表示。
A.正确
B.错误
正确答案：正确
11、在圆柱的截交线中，当截平面与圆柱轴线倾斜时，得到的截交线为圆。
A.正确
B.错误
正确答案：错误
12、相贯线是参加相贯的两立体表面的共有点的集合。
A.正确
B.错误
正确答案：正确
13、影响相贯线变化的因素有相贯体的形状大小变化和位置变化。
A.正确
B.错误
正确答案：正确
14、辅助平面的选择一定是投影面的平行面。
A.正确
B.错误
正确答案：错误
15、以下曲面立体尺寸标注正确的有（）。
A.C
B.D
C.A
D.B
正确答案：C；D；A
16、绘制半球上有一圆柱孔，选出正确的一组视图（）。
A.D
B.B
C.A
D.C
正确答案：A
17、下列基本体，不可以看成是旋转体的是（）。
A.球
B.圆锥
C.圆柱
D.棱柱
正确答案：棱柱
18、圆锥表面取一般位置点的方法可以是（）。
A.积聚性法
B.辅助纬线圆法
C.辅助素线法及辅助纬线圆法
正确答案：辅助素线法及辅助纬线圆法
第四章单元测试
1、组合体的两个面平齐时，可以不画分割线。
A.正确
B.错误
正确答案：错误

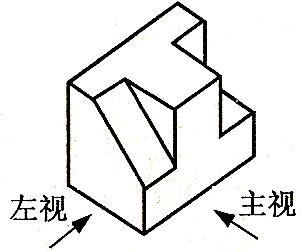

2、如图所示的立体示意图，其左视图为右图示。
。
A.正确
B.错误
正确答案：错误
3、如左图所示的立体示意图（箭头所指方向为主视图方向），其俯视图如右图。。
A.正确
B.错误
正确答案：正确
4、参照如下所示立体图，观察三视图，可判断出，A面是水平面。
A.正确
B.错误
正确答案：正确
5、组合体不是叠加式就一定是切割式。
A.正确
B.错误
正确答案：错误
6、组合体的两个面平齐时，可以不画分割线。
A.正确
B.错误
正确答案：错误
7、如图所示的立体示意图，其左视图为右图示。
。
A.正确
B.错误
正确答案：错误
8、如左图所示的立体示意图（箭头所指方向为主视图方向），其俯视图如右图。。
A.正确
B.错误
正确答案：正确
9、参照如下所示立体图，观察三视图，可判断出，A面是水平面。
A.正确
B.错误
正确答案：正确
10、组合体不是叠加式就一定是切割式。
A.正确
B.错误
正确答案：错误
第五章单元测试
1、正等轴测图中，为了作图方便，轴向伸缩系数一般取（）
A.3
B.1
C.2
D.0.5
正确答案：1
2、在斜二等轴测图中，取一个轴的轴向变形系数为0.5时，另两个轴向变形系数为（）
A.2
B.0.5
C.3
D.1
正确答案：1
3、物体上互相平行的线段，轴测投影（）
A.平行
B.不确定
C.相交
D.垂直
正确答案：平行
4、正等轴测图的轴间角为（）
A.60
B.120
C.135
D.90
正确答案：120
5、根据组合体的组合方式，画组合体轴测图时，常用（）作图。
A.切割法
B.切割法、叠加法或综合法
C.坐标法
D.叠加法
正确答案：切割法、叠加法或综合法
6、正等轴测图中，为了作图方便，轴向伸缩系数一般取（）
A.1
B.2
C.3
D.0.5
正确答案：1
7、在斜二等轴测图中，取一个轴的轴向变形系数为0.5时，另两个轴向变形系数为（）
A.3
B.0.5
C.2
D.1
正确答案：1
8、物体上互相平行的线段，轴测投影（）
A.相交
B.垂直
C.平行
D.不确定
正确答案：平行
9、正等轴测图的轴间角为（）
A.135
B.60
C.90
D.120
正确答案：120
10、根据组合体的组合方式，画组合体轴测图时，常用（）作图。
A.坐标法
B.切割法
C.叠加法
D.切割法、叠加法或综合法
正确答案：切割法、叠加法或综合法
第六章单元测试
1、视图通常有基本视图、向视图、局部视图和斜视图四种。
A.正确
B.错误
正确答案：正确
2、局部视图常用于表达机件上局部结构的形状，使表达的局部重点突出，明确清晰。
A.正确
B.错误
正确答案：正确
3、斜视图不能省略标注。
A.正确
B.错误
正确答案：正确
4、在机械图样中，同一个物体的各个剖面区域，其剖面线的画法应一致，即间距相等、方向一致。
A.正确
B.错误
正确答案：正确
5、断面图形不对称时，移出断面可配置在视图的中断处不标注。
A.正确
B.错误
正确答案：错误
6、视图通常有基本视图、向视图、局部视图和斜视图四种。
A.正确
B.错误
正确答案：正确
7、局部视图常用于表达机件上局部结构的形状，使表达的局部重点突出，明确清晰。
A.正确
B.错误
正确答案：正确
8、斜视图不能省略标注。
A.正确
B.错误
正确答案：正确
9、在机械图样中，同一个物体的各个剖面区域，其剖面线的画法应一致，即间距相等、方向一致。
A.正确
B.错误
正确答案：正确
10、断面图形不对称时，移出断面可配置在视图的中断处不标注。
A.正确
B.错误
正确答案：错误
第七章单元测试
1、在绘制螺纹紧固件的装配剖视图时，相邻的两零件的剖面线应间隔相等、方向一致。
A.正确
B.错误
正确答案：错误
2、螺栓用于被连接零件之一较厚或不允许钻成通孔的情况。
A.正确
B.错误
正确答案：错误
3、垫圈安装在螺母与被连接件之间，其目的是增加螺母与被连接件之间的接触面积，保护被连接件表面在拧紧螺母时不被擦伤。
A.正确
B.错误
正确答案：正确
4、在垂直于齿轮轴线的投影面的视图中，啮合区内的齿顶圆均用粗实线绘制。
A.正确
B.错误
正确答案：正确
5、一对齿轮啮合的啮合画法中，齿根圆应相切。
A.正确
B.错误
正确答案：错误
6、在绘制螺纹紧固件的装配剖视图时，相邻的两零件的剖面线应间隔相等、方向一致。
A.正确
B.错误
正确答案：错误
7、螺栓用于被连接零件之一较厚或不允许钻成通孔的情况。
A.正确
B.错误
正确答案：错误
8、垫圈安装在螺母与被连接件之间，其目的是增加螺母与被连接件之间的接触面积，保护被连接件表面在拧紧螺母时不被擦伤。
A.正确
B.错误
正确答案：正确
9、在垂直于齿轮轴线的投影面的视图中，啮合区内的齿顶圆均用粗实线绘制。
A.正确
B.错误
正确答案：正确
10、一对齿轮啮合的啮合画法中，齿根圆应相切。
A.正确
B.错误
正确答案：错误
第八章单元测试
1、零件图的主视图选择原则是形状特征、工作位置和加工位置。
A.正确
B.错误
正确答案：正确

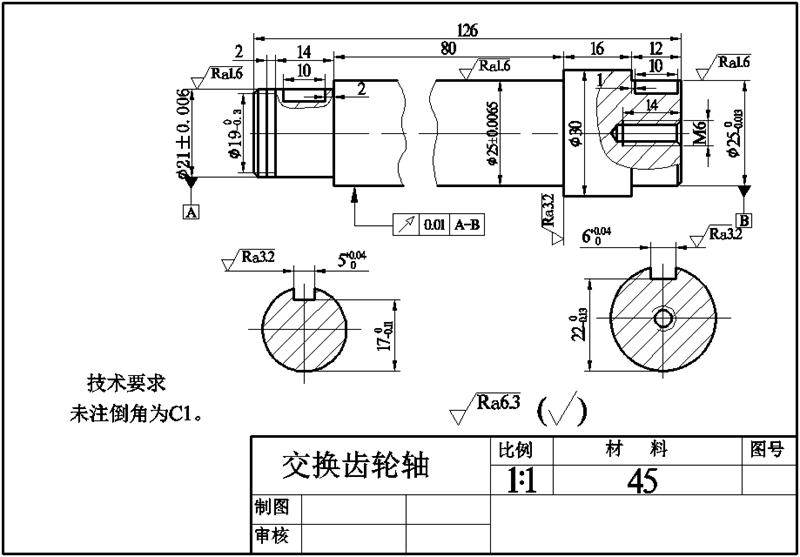

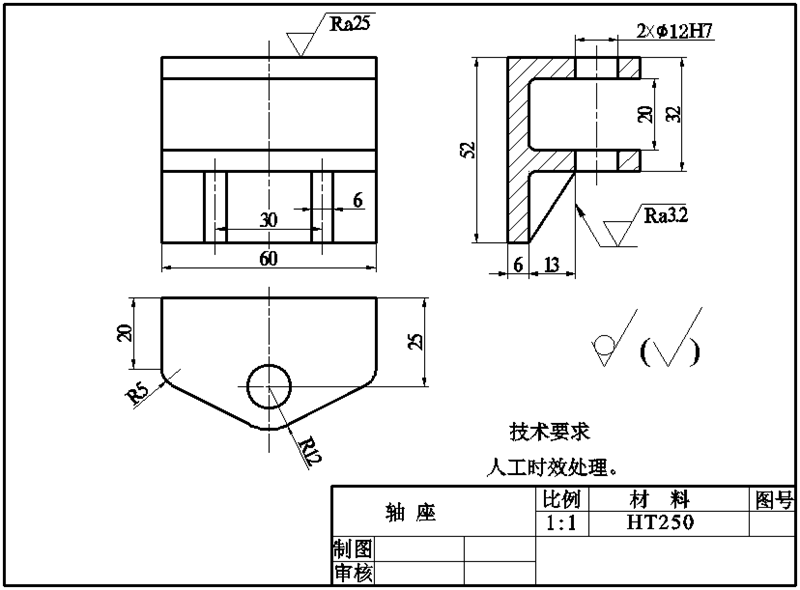

2、该零件长度方向的总体尺寸为37。
。
A.正确
B.错误
正确答案：错误
3、画零件图的关键在于表达方案的选择，其内容包括：主视图的选择、视图数量和表达方法的选择。
A.正确
B.错误
正确答案：正确
4、主视图中共有两处作了局部剖视图。
。
A.正确
B.错误
正确答案：正确
5、该零件的径向尺寸基准是轴线。
。
A.正确
B.错误
正确答案：正确
6、零件图的主视图选择原则是形状特征、工作位置和加工位置。
A.正确
B.错误
正确答案：正确
7、该零件长度方向的总体尺寸为37。
。
A.正确
B.错误
正确答案：错误
8、画零件图的关键在于表达方案的选择，其内容包括：主视图的选择、视图数量和表达方法的选择。
A.正确
B.错误
正确答案：正确
9、主视图中共有两处作了局部剖视图。
。
A.正确
B.错误
正确答案：正确
10、该零件的径向尺寸基准是轴线。
。
A.正确
B.错误
正确答案：正确
第九章单元测试
1、在机用台虎钳的装配图中，205为总体尺寸。。
A.正确
B.错误
正确答案：正确
2、在柱塞泵装配图中，俯视图中标注的尺寸50属于配合尺寸。
。
A.正确
B.错误
正确答案：错误
3、如图所示，机用虎钳装配体共有11种零件。。
A.正确
B.错误
正确答案：正确
4、画装配图，首先要了解该部件的用途和结构特点。
A.正确
B.错误
正确答案：正确
5、仪表车床尾架装配体共由15个零件组成。。
A.正确
B.错误
正确答案：错误
6、在机用台虎钳的装配图中，205为总体尺寸。。
A.正确
B.错误
正确答案：正确
7、在柱塞泵装配图中，俯视图中标注的尺寸50属于配合尺寸。
。
A.正确
B.错误
正确答案：错误
8、如图所示，机用虎钳装配体共有11种零件。。
A.正确
B.错误
正确答案：正确
9、画装配图，首先要了解该部件的用途和结构特点。
A.正确
B.错误
正确答案：正确
10、仪表车床尾架装配体共由15个零件组成。。
A.正确
B.错误
正确答案：错误
