智慧树知到《机械制图》章节测试答案
智慧树知到《机械制图》章节测试答案
第一章单元测试
1、已知点A（10，15，20）和点B（20，10，15）的坐标，则A点在B点的方位是（）
A.左方、后方、下方
B.右方、前方、下方
C.右方、前方、上方
正确答案：右方、前方、上方
2、水平线的 投影反映线段的真实长度。（）
A.正面
B.水平
C.侧面
正确答案：水平
3、正平面的（）投影反映平面的实形。
A.正面
B.水平
C.侧面
正确答案：正面
4、下列投影法中属于平行投影法的是（）
A.中心投影法
B.正投影法
C.斜投影法
D.歪投影法
正确答案：正投影法；斜投影法
5、正投影的基本特性有（）
A.实形性
B.积聚性
C.类似性
D.相等性
正确答案：实形性；积聚性；类似性
6、两直线的相对位置有（）
A.平行
B.相交
C.相等
D.交叉
正确答案：平行；相交；交叉
7、下面几何元素，能用来表示平面的有（）
A.不属于同一直线的三点
B.两相交直线
C.平行两直线
D.任一平面图形
正确答案：不属于同一直线的三点；两相交直线；平行两直线；任一平面图形
8、点的三投影面体系中的位置，可以用坐标来表示。（）
A.正确
B.错误
正确答案：正确
9、当一条直线垂直于投影面时，则在该面上反映实长。（）
A.正确
B.错误
正确答案：错误
10、铅垂面的水平投影积聚为一倾斜直线。（）
A.正确
B.错误
正确答案：正确
第二章单元测试
1、绘制立体的投影时，不可见位置的表面或轮廓线用表示。（）
A.粗实线
B.细实线
C.细虚线
正确答案：细虚线

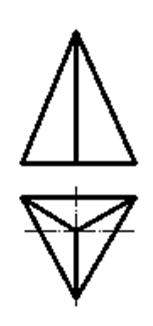

2、下面这组表达三棱锥的投影中，正确的侧面投影是（）
A.
B.
C.
D.
正确答案：

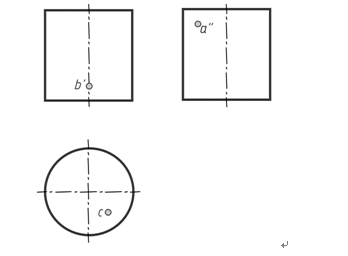

3、如图，已知圆柱表面上的点A、B和C的一个投影，不属于圆柱面上的点是（）
A.A点
B.B点
C.C点
正确答案：C点

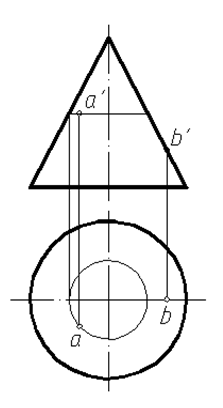

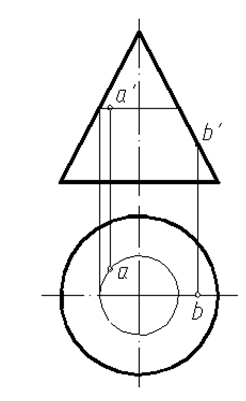

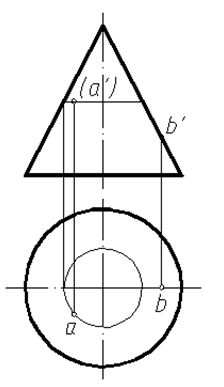

4、已知点A、B在圆锥表面上，其投影正确的是（）
A.
B.
C.
正确答案：

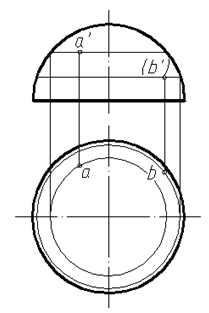

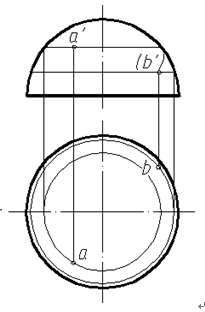

5、已知点A、B在半球表面上，其投影正确的是（）
A.
B.
C.
正确答案：
6、棱柱形体特征是：上下底面平行且相同，所有棱线相互平行且垂直于底面。
A.正确
B.错误
正确答案：正确
7、棱锥形体特征是：底面为平面多边形，所有棱线汇交于锥顶。
A.正确
B.错误
正确答案：正确
8、在圆柱面上取点时，可以利用圆柱面在与其轴线垂直的投影面的投影积聚为圆这一特性进行作图。
A.正确
B.错误
正确答案：正确
9、求属于圆锥面上的点时，同样可以利用积聚性进行求解。
A.正确
B.错误
正确答案：错误
10、求属于圆球表面的点时，可利用过该点且与各投影面平行的圆为辅助线。
A.正确
B.错误
正确答案：正确
第三章单元测试
1、当平面仅与曲面立体上的曲面相交时，其截交线为（）
A.平面曲线和直线构成
B.一闭合的平面曲线
C.圆
D.椭圆
正确答案：一闭合的平面曲线
2、水平面与球面相交，其交线的水平投影是（）
A.斜线
B.水平线
C.椭圆
D.圆
正确答案：圆

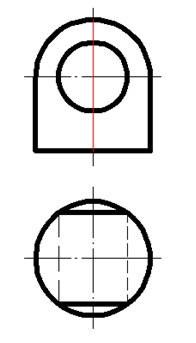

3、根据正面投影和侧面投影，其正确的水平投影是（）
A.
B.
C.
D.
正确答案：

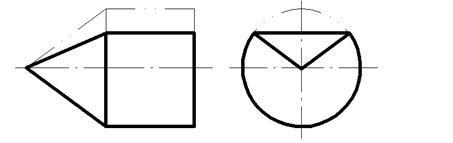

4、在下列四组投影中，正确的一组是（）
A.
B.
C.
D.
正确答案：
5、平面与圆柱相交时，截平面与圆柱面的交线可能是（）
A.圆
B.椭圆
C.与轴线平行的两条直线
D.双曲线
正确答案：圆；椭圆；与轴线平行的两条直线
6、平面与圆锥相交时，截平面与圆锥面的交线可能是（）
A.圆
B.椭圆
C.抛物线
D.双曲线
正确答案：圆；椭圆；抛物线；双曲线
7、截交线不是封闭的平面图形。
A.正确
B.错误
正确答案：错误
8、求截交线的问题可归结为求出平面和立体表面的共有点的问题。
A.正确
B.错误
正确答案：正确
9、平面与平面立体相交，其截交线是由直线段组成的多边形。
A.正确
B.错误
正确答案：正确
10、平面与球的截交线总是椭圆。
A.正确
B.错误
正确答案：错误
第四章单元测试
1、立体相贯可以分为（）
A.平面立体与曲面立体相贯
B.平面立体与平面立体相贯
C.曲面立体与曲面立体相贯
D.以上三种情况都是
正确答案：以上三种情况都是
2、两平面立体的相贯线通常是（）
A.一条或几条闭合的空间折线或平面多边形
B.封闭的空间曲线
C.闭合的平面曲线
D.直线和平面曲线构成
正确答案：一条或几条闭合的空间折线或平面多边形

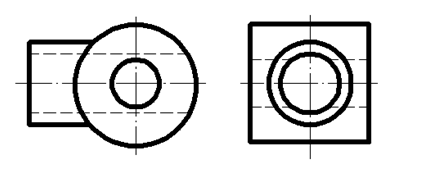

3、在下列四组投影中，正确的一组是（）
A.
B.
C.
D.
正确答案：
4、根据正面投影和侧面投影，其正确的水平投影是（）
A.
B.
C.
D.
正确答案：
5、根据正面投影和水平投影，其正确的侧面投影是（）
A.
B.
C.
D.
正确答案：
6、两相交的立体称为相贯体，它们表面的交线称为相贯线。
A.正确
B.错误
正确答案：正确
7、当参与相交的两个立体的形状、大小以及相对位置都相同时，实体与虚体相交、实体与虚体相交，相贯线是不一样的。
A.正确
B.错误
正确答案：错误
8、两回转面相交时，交线的形状取决于回转面的形状、大小和它们轴线的相对位置。
A.正确
B.错误
正确答案：正确
9、平面立体和曲面立体的相贯线，可以归结为求截交线和贯穿点的问题。
A.正确
B.错误
正确答案：正确
10、两曲面立体表面的相贯线一般是封闭的空间曲线或折线，是两立体表面共有点的集合。
A.正确
B.错误
正确答案：错误
第五章单元测试
1、丁字尺主要用于画（）
A.铅垂线
B.水平线
C.倾斜线
D.水平线和铅垂线
正确答案：水平线
2、已知一张图纸的幅面尺寸为420×594，该图纸的幅面代号为（）
A.A0
B.A1
C.A2
D.A3
正确答案：A2
3、工程制图中，图线按其宽度分粗、细，线宽比为（）
A.1：2
B.2：1
C.1：0.5
D.1：3
正确答案：2：1
4、当用1：2的比例画一圆时，该圆的图形直径为16mm，此时圆的直径应标注为（）
A.Ø64mm
B.Ø8mm
C.Ø16mm
D.Ø32mm
正确答案：Ø16mm
5、与已知圆弧（圆心O1，半径R1）外切，半径为R的圆弧，其圆心轨迹是以O1为圆心，以（）为半径的已知圆弧的同心圆。
A.R1+R
B.R1
C.R1-R
D.R
正确答案：R1+R
6、与已知圆弧（圆心O1，半径R1）内切，半径为R的圆弧，其圆心轨迹是以O1为圆心，以（）为半径的已知圆弧的同心圆。切点是选定圆心O与O1的连心线（或延长线）与已知圆弧的交点
A.R1-R
B.R1+R
C.R1
D.R
正确答案：R1-R
7、比例是指图中图形与其实物相应要素的线性尺寸之比。
A.正确
B.错误
正确答案：正确
8、机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度有关。
A.正确
B.错误
正确答案：错误
9、一个完整的尺寸一般应包括：数字，尺寸线，尺寸界线，尺寸线终端形式（箭头，斜线）四要素。
A.正确
B.错误
正确答案：正确
10、尺寸线用粗实线绘制，不能用其它图线代替。
A.正确
B.错误
正确答案：错误
第六章单元测试
1、在下列四组视图中，正确的一组视图是
A.
B.
C.
D.
正确答案：
2、在下列四组视图中，正确的一组视图是
A.
B.
C.
D.
正确答案：
3、根据主视图和俯视图，正确的左视图是
A.
B.
C.
D.
正确答案：
4、根据主视图和俯视图，正确的左视图是
A.
B.
C.
D.
正确答案：
5、根据主视图和俯视图，正确的左视图是
A.
B.
C.
D.
正确答案：
6、根据主视图和俯视图，正确的左视图是
A.
B.
C.
D.
正确答案：
7、根据主视图和俯视图，正确的左视图是
A.
B.
C.
D.
正确答案：
8、下列选项中，与所给三视图相对应的立体图为
A.
B.
C.
D.
正确答案：
9、已知立体的主、俯视图，正确的左视图是
A.
B.
C.
D.
正确答案：
10、下列四组视图中，正确的尺寸标注是
A.
B.
C.
D.
正确答案：
第七章单元测试
1、下列四组局部剖视图中，正确的是（）
A.
B.
C.
D.
正确答案：
2、下面那种表达方案正确？（）
A.
B.
正确答案：
3、下列选项中，正确的A-A断面图是（）
A.
B.
C.
正确答案：
4、根据左边机件的主视图和俯视图，将机件的主视图改画为全剖视图，其正确的是（）
A.
B.
C.
D.
正确答案：

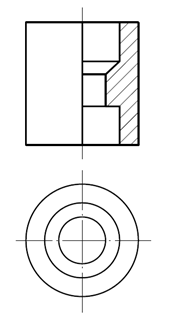

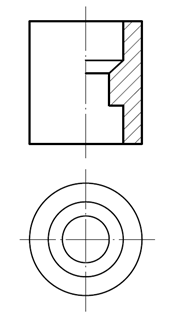

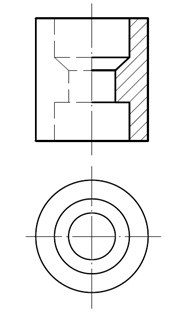

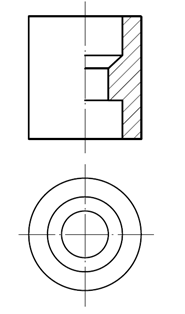

5、下列四组视图中，主视图均为全剖视图，其中（）的主视图有缺漏的线。
A.
B.
C.
D.
正确答案：
6、下图中，正确的断面图是（）
A.
B.
C.
D.
正确答案：
7、重合断面图的轮廓线用（）线表示
A.粗实
B.细实
C.细点画
D.波浪
正确答案：细实
8、下图中，两条相交的细实线表示的P面是（）
A.圆柱面
B.滚花部分
C.简化画法
D.平面
正确答案：平面

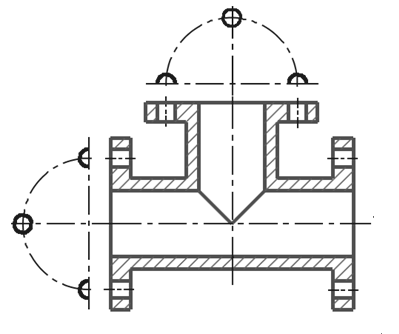

9、下图采用的是（）画法。
A.简化
B.对称
C.示意
D.省略
正确答案：简化
10、在下列四组视图中，正确的一组半剖视图是（）
A.
B.
C.
D.
正确答案：
第八章单元测试
1、选择正确说法，并把相应的标题字母填写在括号内（）
A.螺纹的公称直径是指螺纹中径的基本尺寸
B.螺距与导程有可能相等
C.螺纹大径就是牙顶直径
D.方牙螺纹是特殊螺纹
正确答案：螺距与导程有可能相等
2、选择正确说法，并把相应的标题字母填写在括号内
A.管螺纹的标注可不用引出标注的方法
B.外螺纹连接时，非旋合部分应按内螺纹画出
C.可见螺纹的螺纹终止线应用粗实线画出
D.梯形螺纹的牙型符号为“T”
正确答案：可见螺纹的螺纹终止线应用粗实线画出
3、孔的基本尺寸为ф30，上偏差为+0.037，下偏差为+0.016，则下列叙述正确的是（）
A.最终加工后测得尺寸为ф30.038，则该零件为合格品
B.最终加工后测得尺寸为ф30.038，则该零件为不可修复废品
C.最终加工后测得尺寸为ф30.038，则该零件为可修复不合格品
D.以上答案均不对
正确答案：最终加工后测得尺寸为ф30.038，则该零件为不可修复废品

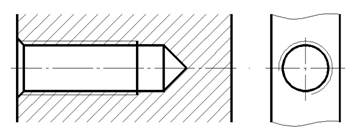

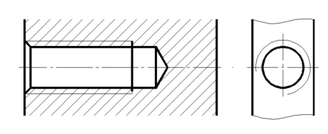

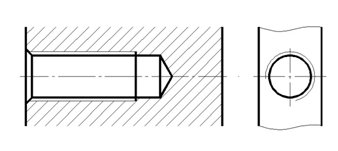

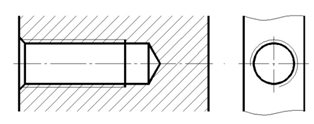

4、下列内螺纹的画法中正确的是
A.
B.
C.
D.
正确答案：
5、下面哪种螺纹的标注是：普通外螺纹，公称直径为12，螺距为1.25，右旋，中等旋合长度，中、顶径公差为6h。（）
A.Tr12×1.5-6h-LH
B.M12×1.25-5h6h
C.M12×1.25-6h
D.M12×1.25-6H
正确答案：M12×1.25-6h
6、国家标准规定公差带由标准公差和基本公差组成。
A.正确
B.错误
正确答案：错误
7、根据配合的松紧程度，配合类别可分为间隙配合、过渡配合和过盈配合。
A.正确
B.错误
正确答案：正确
8、零件表面粗糙度要求越低，则其加工成本越高。
A.正确
B.错误
正确答案：错误
9、现行的《极限与配合》标准中，标准公差分为10个等级。
A.正确
B.错误
正确答案：错误
10、标准公差数值既与公差等级有关，也与基本尺寸有关。
A.正确
B.错误
正确答案：正确
第九章单元测试
1、螺纹紧固件的画法分为查表法和比例画法，在工程实践中常用比例画法。
A.正确
B.错误
正确答案：正确
2、旋入长度bm与被旋入零件的材料有关，被旋入零件的材料越坚硬，旋合长度就越短。
A.正确
B.错误
正确答案：正确
3、常用的键有普通型平键、普通型半圆键和钩头型楔键。
A.正确
B.错误
正确答案：正确
4、对于圆柱齿轮而言，按齿线形状来分有直齿轮、斜齿轮、人字齿齿轮等。
A.正确
B.错误
正确答案：正确
5、轴承一般由外圈，内圈，保持架三部分组成。
A.正确
B.错误
正确答案：错误
6、在剖视图中，同一零件有关剖面线方向和间隔表达正确的是（）
A.方向相同，间隔不同
B.方向不同，间隔相同
C.方向和间隔都应相同
D.以上都不对
正确答案：方向和间隔都应相同
7、一般用于受力不大且不常拆卸的场合的连接方法是（）
A.螺栓连接
B.双头螺柱连接
C.螺钉连接
正确答案：螺钉连接
8、常见的螺纹固件有（）
A.螺栓、螺柱
B.螺钉
C.螺母
D.垫圈
正确答案：螺栓、螺柱；螺钉；螺母；垫圈
9、柱螺旋压缩弹簧除了剖视画法表达外，压缩弹簧也可以采用视图和示意画法来进行表达，三种表达中，（）最为简单。
A.剖视画法
B.视图
C.示意画法
D.以上都不对
正确答案：示意画法
10、在视图画法中，圆柱齿轮的分度圆采用的线型为细点画线。
A.正确
B.错误
正确答案：正确
第十章单元测试
1、装配图的内容包括（）
A.一组视图，零件编号，规格尺寸，标题栏
B.视图，尺寸，技术要求，标题栏
C.一组视图，必要的尺寸，技术要求，零件编号、明细栏和标题栏
D.一组视图，必要的尺寸，技术要求，标题栏
正确答案：一组视图，必要的尺寸，技术要求，零件编号、明细栏和标题栏
2、装配图尺寸包括（）
A.大小尺寸，装配尺寸，配合尺寸，连接尺寸，外形尺寸
B.规格尺寸，连接尺寸，安装尺寸，总体尺寸，其它重要尺寸
C.规格尺寸，配合尺寸，安装尺寸，外形尺寸，其它重要尺寸
D.规格尺寸，装配尺寸，安装尺寸，外形尺寸，其它重要尺寸
正确答案：规格尺寸，装配尺寸，安装尺寸，外形尺寸，其它重要尺寸
3、为了避免装配时表面互相干涉，两零件在同一方向上只应有2个接触面。
A.正确
B.错误
正确答案：错误
4、机器上常见的装置通常有：螺纹防松装置、滚动轴承固定装置、密封装置。
A.正确
B.错误
正确答案：正确
5、装配图的特殊画法有拆卸画法，假想画法，展开画法，简化画法和夸大画法。
A.正确
B.错误
正确答案：正确
6、装配图是表达机器或部件的性能、工作原理；零件之间的连接和装配关系。
A.正确
B.错误
正确答案：正确
7、孔与轴的配合
为轴，这是基制配合间隙。
A.正确
B.错误
正确答案：错误
8、对于螺栓、螺母等紧固件，以及轴、连杆、球、键、销等实心零件，若纵向剖切，且剖切平面通过其对称平面或轴线时，则这些零件均按不剖绘制。
A.正确
B.错误
正确答案：正确
9、在装配图中，两相邻零件的接触表面和配合表面画一条线，不接触的表面画两条线，如果间隙较小，也可以画一条线.。
A.正确
B.错误
正确答案：错误
10、装配图中所有的零件、部件必须编写序号，与明细栏中的序号不一致也关系不大。
A.正确
B.错误
正确答案：错误
第一章单元测试
1、已知点A（10，15，20）和点B（20，10，15）的坐标，则A点在B点的方位是（）
A.左方、后方、下方
B.右方、前方、下方
C.右方、前方、上方
正确答案：右方、前方、上方
2、水平线的 投影反映线段的真实长度。（）
A.正面
B.水平
C.侧面
正确答案：水平
3、正平面的（）投影反映平面的实形。
A.正面
B.水平
C.侧面
正确答案：正面
4、下列投影法中属于平行投影法的是（）
A.中心投影法
B.正投影法
C.斜投影法
D.歪投影法
正确答案：正投影法；斜投影法
5、正投影的基本特性有（）
A.实形性
B.积聚性
C.类似性
D.相等性
正确答案：实形性；积聚性；类似性
6、两直线的相对位置有（）
A.平行
B.相交
C.相等
D.交叉
正确答案：平行；相交；交叉
7、下面几何元素，能用来表示平面的有（）
A.不属于同一直线的三点
B.两相交直线
C.平行两直线
D.任一平面图形
正确答案：不属于同一直线的三点；两相交直线；平行两直线；任一平面图形
8、点的三投影面体系中的位置，可以用坐标来表示。（）
A.正确
B.错误
正确答案：正确
9、当一条直线垂直于投影面时，则在该面上反映实长。（）
A.正确
B.错误
正确答案：错误
10、铅垂面的水平投影积聚为一倾斜直线。（）
A.正确
B.错误
正确答案：正确
第二章单元测试
1、绘制立体的投影时，不可见位置的表面或轮廓线用表示。（）
A.粗实线
B.细实线
C.细虚线
正确答案：细虚线
2、下面这组表达三棱锥的投影中，正确的侧面投影是（）
A.
B.
C.
D.
正确答案：
3、如图，已知圆柱表面上的点A、B和C的一个投影，不属于圆柱面上的点是（）
A.A点
B.B点
C.C点
正确答案：C点
4、已知点A、B在圆锥表面上，其投影正确的是（）
A.
B.
C.
正确答案：
5、已知点A、B在半球表面上，其投影正确的是（）
A.
B.
C.
正确答案：
6、棱柱形体特征是：上下底面平行且相同，所有棱线相互平行且垂直于底面。
A.正确
B.错误
正确答案：正确
7、棱锥形体特征是：底面为平面多边形，所有棱线汇交于锥顶。
A.正确
B.错误
正确答案：正确
8、在圆柱面上取点时，可以利用圆柱面在与其轴线垂直的投影面的投影积聚为圆这一特性进行作图。
A.正确
B.错误
正确答案：正确
9、求属于圆锥面上的点时，同样可以利用积聚性进行求解。
A.正确
B.错误
正确答案：错误
10、求属于圆球表面的点时，可利用过该点且与各投影面平行的圆为辅助线。
A.正确
B.错误
正确答案：正确
第三章单元测试
1、当平面仅与曲面立体上的曲面相交时，其截交线为（）
A.平面曲线和直线构成
B.一闭合的平面曲线
C.圆
D.椭圆
正确答案：一闭合的平面曲线
2、水平面与球面相交，其交线的水平投影是（）
A.斜线
B.水平线
C.椭圆
D.圆
正确答案：圆
3、根据正面投影和侧面投影，其正确的水平投影是（）
A.
B.
C.
D.
正确答案：
4、在下列四组投影中，正确的一组是（）
A.
B.
C.
D.
正确答案：
5、平面与圆柱相交时，截平面与圆柱面的交线可能是（）
A.圆
B.椭圆
C.与轴线平行的两条直线
D.双曲线
正确答案：圆；椭圆；与轴线平行的两条直线
6、平面与圆锥相交时，截平面与圆锥面的交线可能是（）
A.圆
B.椭圆
C.抛物线
D.双曲线
正确答案：圆；椭圆；抛物线；双曲线
7、截交线不是封闭的平面图形。
A.正确
B.错误
正确答案：错误
8、求截交线的问题可归结为求出平面和立体表面的共有点的问题。
A.正确
B.错误
正确答案：正确
9、平面与平面立体相交，其截交线是由直线段组成的多边形。
A.正确
B.错误
正确答案：正确
10、平面与球的截交线总是椭圆。
A.正确
B.错误
正确答案：错误
第四章单元测试
1、立体相贯可以分为（）
A.平面立体与曲面立体相贯
B.平面立体与平面立体相贯
C.曲面立体与曲面立体相贯
D.以上三种情况都是
正确答案：以上三种情况都是
2、两平面立体的相贯线通常是（）
A.一条或几条闭合的空间折线或平面多边形
B.封闭的空间曲线
C.闭合的平面曲线
D.直线和平面曲线构成
正确答案：一条或几条闭合的空间折线或平面多边形
3、在下列四组投影中，正确的一组是（）
A.
B.
C.
D.
正确答案：
4、根据正面投影和侧面投影，其正确的水平投影是（）
A.
B.
C.
D.
正确答案：
5、根据正面投影和水平投影，其正确的侧面投影是（）
A.
B.
C.
D.
正确答案：
6、两相交的立体称为相贯体，它们表面的交线称为相贯线。
A.正确
B.错误
正确答案：正确
7、当参与相交的两个立体的形状、大小以及相对位置都相同时，实体与虚体相交、实体与虚体相交，相贯线是不一样的。
A.正确
B.错误
正确答案：错误
8、两回转面相交时，交线的形状取决于回转面的形状、大小和它们轴线的相对位置。
A.正确
B.错误
正确答案：正确
9、平面立体和曲面立体的相贯线，可以归结为求截交线和贯穿点的问题。
A.正确
B.错误
正确答案：正确
10、两曲面立体表面的相贯线一般是封闭的空间曲线或折线，是两立体表面共有点的集合。
A.正确
B.错误
正确答案：错误
第五章单元测试
1、丁字尺主要用于画（）
A.铅垂线
B.水平线
C.倾斜线
D.水平线和铅垂线
正确答案：水平线
2、已知一张图纸的幅面尺寸为420×594，该图纸的幅面代号为（）
A.A0
B.A1
C.A2
D.A3
正确答案：A2
3、工程制图中，图线按其宽度分粗、细，线宽比为（）
A.1：2
B.2：1
C.1：0.5
D.1：3
正确答案：2：1
4、当用1：2的比例画一圆时，该圆的图形直径为16mm，此时圆的直径应标注为（）
A.Ø64mm
B.Ø8mm
C.Ø16mm
D.Ø32mm
正确答案：Ø16mm
5、与已知圆弧（圆心O1，半径R1）外切，半径为R的圆弧，其圆心轨迹是以O1为圆心，以（）为半径的已知圆弧的同心圆。
A.R1+R
B.R1
C.R1-R
D.R
正确答案：R1+R
6、与已知圆弧（圆心O1，半径R1）内切，半径为R的圆弧，其圆心轨迹是以O1为圆心，以（）为半径的已知圆弧的同心圆。切点是选定圆心O与O1的连心线（或延长线）与已知圆弧的交点
A.R1-R
B.R1+R
C.R1
D.R
正确答案：R1-R
7、比例是指图中图形与其实物相应要素的线性尺寸之比。
A.正确
B.错误
正确答案：正确
8、机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度有关。
A.正确
B.错误
正确答案：错误
9、一个完整的尺寸一般应包括：数字，尺寸线，尺寸界线，尺寸线终端形式（箭头，斜线）四要素。
A.正确
B.错误
正确答案：正确
10、尺寸线用粗实线绘制，不能用其它图线代替。
A.正确
B.错误
正确答案：错误
第六章单元测试
1、在下列四组视图中，正确的一组视图是
A.
B.
C.
D.
正确答案：
2、在下列四组视图中，正确的一组视图是
A.
B.
C.
D.
正确答案：
3、根据主视图和俯视图，正确的左视图是
A.
B.
C.
D.
正确答案：
4、根据主视图和俯视图，正确的左视图是
A.
B.
C.
D.
正确答案：
5、根据主视图和俯视图，正确的左视图是
A.
B.
C.
D.
正确答案：
6、根据主视图和俯视图，正确的左视图是
A.
B.
C.
D.
正确答案：
7、根据主视图和俯视图，正确的左视图是
A.
B.
C.
D.
正确答案：
8、下列选项中，与所给三视图相对应的立体图为
A.
B.
C.
D.
正确答案：
9、已知立体的主、俯视图，正确的左视图是
A.
B.
C.
D.
正确答案：
10、下列四组视图中，正确的尺寸标注是
A.
B.
C.
D.
正确答案：
第七章单元测试
1、下列四组局部剖视图中，正确的是（）
A.
B.
C.
D.
正确答案：
2、下面那种表达方案正确？（）
A.
B.
正确答案：
3、下列选项中，正确的A-A断面图是（）
A.
B.
C.
正确答案：
4、根据左边机件的主视图和俯视图，将机件的主视图改画为全剖视图，其正确的是（）
A.
B.
C.
D.
正确答案：
5、下列四组视图中，主视图均为全剖视图，其中（）的主视图有缺漏的线。
A.
B.
C.
D.
正确答案：
6、下图中，正确的断面图是（）
A.
B.
C.
D.
正确答案：
7、重合断面图的轮廓线用（）线表示
A.粗实
B.细实
C.细点画
D.波浪
正确答案：细实
8、下图中，两条相交的细实线表示的P面是（）
A.圆柱面
B.滚花部分
C.简化画法
D.平面
正确答案：平面
9、下图采用的是（）画法。
A.简化
B.对称
C.示意
D.省略
正确答案：简化
10、在下列四组视图中，正确的一组半剖视图是（）
A.
B.
C.
D.
正确答案：
第八章单元测试
1、选择正确说法，并把相应的标题字母填写在括号内（）
A.螺纹的公称直径是指螺纹中径的基本尺寸
B.螺距与导程有可能相等
C.螺纹大径就是牙顶直径
D.方牙螺纹是特殊螺纹
正确答案：螺距与导程有可能相等
2、选择正确说法，并把相应的标题字母填写在括号内
A.管螺纹的标注可不用引出标注的方法
B.外螺纹连接时，非旋合部分应按内螺纹画出
C.可见螺纹的螺纹终止线应用粗实线画出
D.梯形螺纹的牙型符号为“T”
正确答案：可见螺纹的螺纹终止线应用粗实线画出
3、孔的基本尺寸为ф30，上偏差为+0.037，下偏差为+0.016，则下列叙述正确的是（）
A.最终加工后测得尺寸为ф30.038，则该零件为合格品
B.最终加工后测得尺寸为ф30.038，则该零件为不可修复废品
C.最终加工后测得尺寸为ф30.038，则该零件为可修复不合格品
D.以上答案均不对
正确答案：最终加工后测得尺寸为ф30.038，则该零件为不可修复废品
4、下列内螺纹的画法中正确的是
A.
B.
C.
D.
正确答案：
5、下面哪种螺纹的标注是：普通外螺纹，公称直径为12，螺距为1.25，右旋，中等旋合长度，中、顶径公差为6h。（）
A.Tr12×1.5-6h-LH
B.M12×1.25-5h6h
C.M12×1.25-6h
D.M12×1.25-6H
正确答案：M12×1.25-6h
6、国家标准规定公差带由标准公差和基本公差组成。
A.正确
B.错误
正确答案：错误
7、根据配合的松紧程度，配合类别可分为间隙配合、过渡配合和过盈配合。
A.正确
B.错误
正确答案：正确
8、零件表面粗糙度要求越低，则其加工成本越高。
A.正确
B.错误
正确答案：错误
9、现行的《极限与配合》标准中，标准公差分为10个等级。
A.正确
B.错误
正确答案：错误
10、标准公差数值既与公差等级有关，也与基本尺寸有关。
A.正确
B.错误
正确答案：正确
第九章单元测试
1、螺纹紧固件的画法分为查表法和比例画法，在工程实践中常用比例画法。
A.正确
B.错误
正确答案：正确
2、旋入长度bm与被旋入零件的材料有关，被旋入零件的材料越坚硬，旋合长度就越短。
A.正确
B.错误
正确答案：正确
3、常用的键有普通型平键、普通型半圆键和钩头型楔键。
A.正确
B.错误
正确答案：正确
4、对于圆柱齿轮而言，按齿线形状来分有直齿轮、斜齿轮、人字齿齿轮等。
A.正确
B.错误
正确答案：正确
5、轴承一般由外圈，内圈，保持架三部分组成。
A.正确
B.错误
正确答案：错误
6、在剖视图中，同一零件有关剖面线方向和间隔表达正确的是（）
A.方向相同，间隔不同
B.方向不同，间隔相同
C.方向和间隔都应相同
D.以上都不对
正确答案：方向和间隔都应相同
7、一般用于受力不大且不常拆卸的场合的连接方法是（）
A.螺栓连接
B.双头螺柱连接
C.螺钉连接
正确答案：螺钉连接
8、常见的螺纹固件有（）
A.螺栓、螺柱
B.螺钉
C.螺母
D.垫圈
正确答案：螺栓、螺柱；螺钉；螺母；垫圈
9、柱螺旋压缩弹簧除了剖视画法表达外，压缩弹簧也可以采用视图和示意画法来进行表达，三种表达中，（）最为简单。
A.剖视画法
B.视图
C.示意画法
D.以上都不对
正确答案：示意画法
10、在视图画法中，圆柱齿轮的分度圆采用的线型为细点画线。
A.正确
B.错误
正确答案：正确
第十章单元测试
1、装配图的内容包括（）
A.一组视图，零件编号，规格尺寸，标题栏
B.视图，尺寸，技术要求，标题栏
C.一组视图，必要的尺寸，技术要求，零件编号、明细栏和标题栏
D.一组视图，必要的尺寸，技术要求，标题栏
正确答案：一组视图，必要的尺寸，技术要求，零件编号、明细栏和标题栏
2、装配图尺寸包括（）
A.大小尺寸，装配尺寸，配合尺寸，连接尺寸，外形尺寸
B.规格尺寸，连接尺寸，安装尺寸，总体尺寸，其它重要尺寸
C.规格尺寸，配合尺寸，安装尺寸，外形尺寸，其它重要尺寸
D.规格尺寸，装配尺寸，安装尺寸，外形尺寸，其它重要尺寸
正确答案：规格尺寸，装配尺寸，安装尺寸，外形尺寸，其它重要尺寸
3、为了避免装配时表面互相干涉，两零件在同一方向上只应有2个接触面。
A.正确
B.错误
正确答案：错误
4、机器上常见的装置通常有：螺纹防松装置、滚动轴承固定装置、密封装置。
A.正确
B.错误
正确答案：正确
5、装配图的特殊画法有拆卸画法，假想画法，展开画法，简化画法和夸大画法。
A.正确
B.错误
正确答案：正确
6、装配图是表达机器或部件的性能、工作原理；零件之间的连接和装配关系。
A.正确
B.错误
正确答案：正确
7、孔与轴的配合
为轴，这是基制配合间隙。
A.正确
B.错误
正确答案：错误
8、对于螺栓、螺母等紧固件，以及轴、连杆、球、键、销等实心零件，若纵向剖切，且剖切平面通过其对称平面或轴线时，则这些零件均按不剖绘制。
A.正确
B.错误
正确答案：正确
9、在装配图中，两相邻零件的接触表面和配合表面画一条线，不接触的表面画两条线，如果间隙较小，也可以画一条线.。
A.正确
B.错误
正确答案：错误
10、装配图中所有的零件、部件必须编写序号，与明细栏中的序号不一致也关系不大。
A.正确
B.错误
正确答案：错误
