第一章单元测试
1、选择正确说法，并把相应的标题字母填写在括号内（）
A.螺距与导程有可能相等
B.螺纹大径就是牙顶直径
C.方牙螺纹是特殊螺纹
D.螺纹的公称直径是指螺纹中径的基本尺寸
正确答案：螺距与导程有可能相等
2、选择正确说法，并把相应的标题字母填写在括号内
A.管螺纹的标注可不用引出标注的方法
B.梯形螺纹的牙型符号为“T”
C.外螺纹连接时，非旋合部分应按内螺纹画出
D.可见螺纹的螺纹终止线应用粗实线画出
正确答案：可见螺纹的螺纹终止线应用粗实线画出
3、孔的基本尺寸为ф30，上偏差为+0.037，下偏差为+0.016，则下列叙述正确的是
A.最终加工后测得尺寸为ф30.038，则该零件为可修复不合格品
B.答案均不对
C.最终加工后测得尺寸为ф30.038，则该零件为不可修复废品
D.最终加工后测得尺寸为ф30.038，则该零件为合格品
正确答案：最终加工后测得尺寸为ф30.038，则该零件为不可修复废品

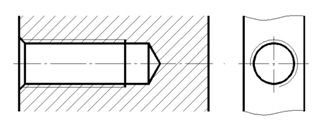

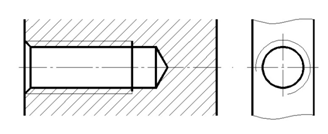

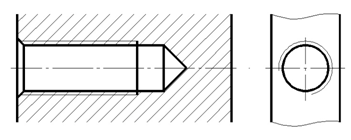

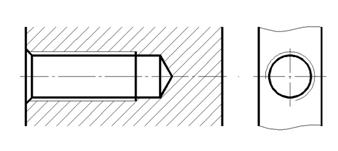

4、下列内螺纹的画法中正确的是
A.
B.
C.
D.
正确答案：
5、下面哪种螺纹的标注是：普通外螺纹，公称直径为12，螺距为1.25，右旋，中等旋合长度，中、顶径公差为6h。（）
A.M12×1.25-6h
B.Tr12×1.5-6h-LH
C.M12×1.25-5h6h
D.M12×1.25-6H
正确答案：M12×1.25-6h
6、国家标准规定公差带由标准公差和基本公差组成。
A.正确
B.错误
正确答案：错误
7、根据配合的松紧程度，配合类别可分为间隙配合、过渡配合和过盈配合。
A.正确
B.错误
正确答案：正确
8、零件表面粗糙度要求越低，则其加工成本越高。
A.正确
B.错误
正确答案：错误
9、现行的《极限与配合》标准中，标准公差分为10个等级。
A.正确
B.错误
正确答案：错误
10、标准公差数值既与公差等级有关，也与基本尺寸有关。
A.正确
B.错误
正确答案：正确
第二章单元测试
1、螺纹紧固件的画法分为查表法和比例画法，在工程实践中常用比例画法。
A.正确
B.错误
正确答案：正确
2、旋入长度bm与被旋入零件的材料有关，被旋入零件的材料越坚硬，旋合长度就越短。
A.正确
B.错误
正确答案：正确
3、常用的键有普通型平键、普通型半圆键和钩头型楔键。
A.正确
B.错误
正确答案：正确
4、对于圆柱齿轮而言，按齿线形状来分有直齿轮、斜齿轮、人字齿齿轮等。
A.正确
B.错误
正确答案：正确
5、轴承一般由外圈，内圈，保持架三部分组成。
A.正确
B.错误
正确答案：错误
6、在剖视图中，同一零件有关剖面线方向和间隔表达正确的是
A.方向相同，间隔不同
B.方向不同，间隔相同
C.方向和间隔都应相同
D.都不对
正确答案：方向和间隔都应相同
7、一般用于受力不大且不常拆卸的场合的连接方法是（）
A.螺钉连接
B.螺栓连接
C.双头螺柱连接
正确答案：螺钉连接
8、常见的螺纹固件有（）
A.螺母
B.螺钉
C.螺栓、螺柱
D.垫圈
正确答案：螺母；螺钉；螺栓、螺柱；垫圈
9、柱螺旋压缩弹簧除了剖视画法表达外，压缩弹簧也可以采用视图和示意画法来进行表达，三种表达中，（）最为简单。
A.剖视画法
B.都不对
C.视图
D.示意画法
正确答案：示意画法
10、在视图画法中，圆柱齿轮的分度圆采用的线型为细点画线。
A.正确
B.错误
正确答案：正确
第三章单元测试
1、装配图的内容包括（）
A.视图，尺寸，技术要求，标题栏
B.一组视图，必要的尺寸，技术要求，零件编号、明细栏和标题栏
C.一组视图，必要的尺寸，技术要求，标题栏
D.一组视图，零件编号，规格尺寸，标题栏
正确答案：一组视图，必要的尺寸，技术要求，零件编号、明细栏和标题栏
2、装配图尺寸包括（）
A.大小尺寸，装配尺寸，配合尺寸，连接尺寸，外形尺寸
B.规格尺寸，装配尺寸，安装尺寸，外形尺寸，其它重要尺寸
C.规格尺寸，配合尺寸，安装尺寸，外形尺寸，其它重要尺寸
D.规格尺寸，连接尺寸，安装尺寸，总体尺寸，其它重要尺寸
正确答案：规格尺寸，装配尺寸，安装尺寸，外形尺寸，其它重要尺寸
3、为了避免装配时表面互相干涉，两零件在同一方向上只应有2个接触面。
A.正确
B.错误
正确答案：错误
4、机器上常见的装置通常有：螺纹防松装置、滚动轴承固定装置、密封装置。
A.正确
B.错误
正确答案：正确
5、装配图的特殊画法有拆卸画法，假想画法，展开画法，简化画法和夸大画法。
A.正确
B.错误
正确答案：正确
6、装配图是表达机器或部件的性能、工作原理；零件之间的连接和装配关系。
A.正确
B.错误
正确答案：正确
7、孔与轴的配合
为轴，这是基制配合间隙。
A.正确
B.错误
正确答案：错误
8、对于螺栓、螺母等紧固件，还有轴、连杆、球、键、销等实心零件，如果纵向剖切，并且其剖切平面通过对称平面或轴线时，那么这些零件均按不剖绘制。
A.正确
B.错误
正确答案：正确
9、在装配图中，两相邻零件的接触表面和配合表面画一条线，不接触的表面画两条线，如果间隙较小，也可以画一条线.。
A.正确
B.错误
正确答案：错误
10、装配图中所有的零件、部件必须编写序号，与明细栏中的序号不一致也关系不大。
A.正确
B.错误
正确答案：错误
