智慧树知到《计算机辅助设计》章节测试答案
智慧树知到《计算机辅助设计》章节测试答案
绪论单元测试
1、UG软件是Siemens PLM Software公司出品的一个产品工程解决方案。
A.正确
B.错误
正确答案：正确
第一章单元测试
1、新建对话框中，单位下拉菜单对应（）的类型？
A.全部
B.英寸
C.毫米
D.微米
正确答案：全部；英寸；毫米
2、资源条包括上网导航、部件导航器等，可通过其左上角【设置】
按钮，设置其为（）状态。
A.删除
B.悬挂
C.隐藏
D.保留
正确答案：悬挂；隐藏
3、快捷键Ctrl+B的组合，可执行（）的操作。
A.隐藏所选对象
B.颠倒显示与隐藏的对象
C.查看对象信息
D.根据类型显示或隐藏对象
正确答案：隐藏所选对象
4、在使用点构造器时，若要前后两点建立关联性，需要在设置组中，勾选关联选项。
A.正确
B.错误
正确答案：正确
5、打开显示和隐藏对话框的快捷键的组合为（）。
A.ctrl+S
B.ctrl+B
C.ctrl+I
D.ctrl+w
正确答案：ctrl+w
6、如果要编辑修改模型，可通过执行（）操作来实现。
A.双击右键
B.双击中键
C.单击中键
D.双击左键
正确答案：双击左键
7、常用的UG工具包括（）。
A.点构造器
B.直线构造器
C.平面构造器
D.矢量构造器
正确答案：点构造器；平面构造器；矢量构造器
8、应用模块中的
是（）模块。
A.制图模块
B.外观造型设计模块
C.钣金模块
D.建模模块
正确答案：建模模块
9、
该图标表示捕捉开关被打开，捕捉的是端点。
A.正确
B.错误
正确答案：错误

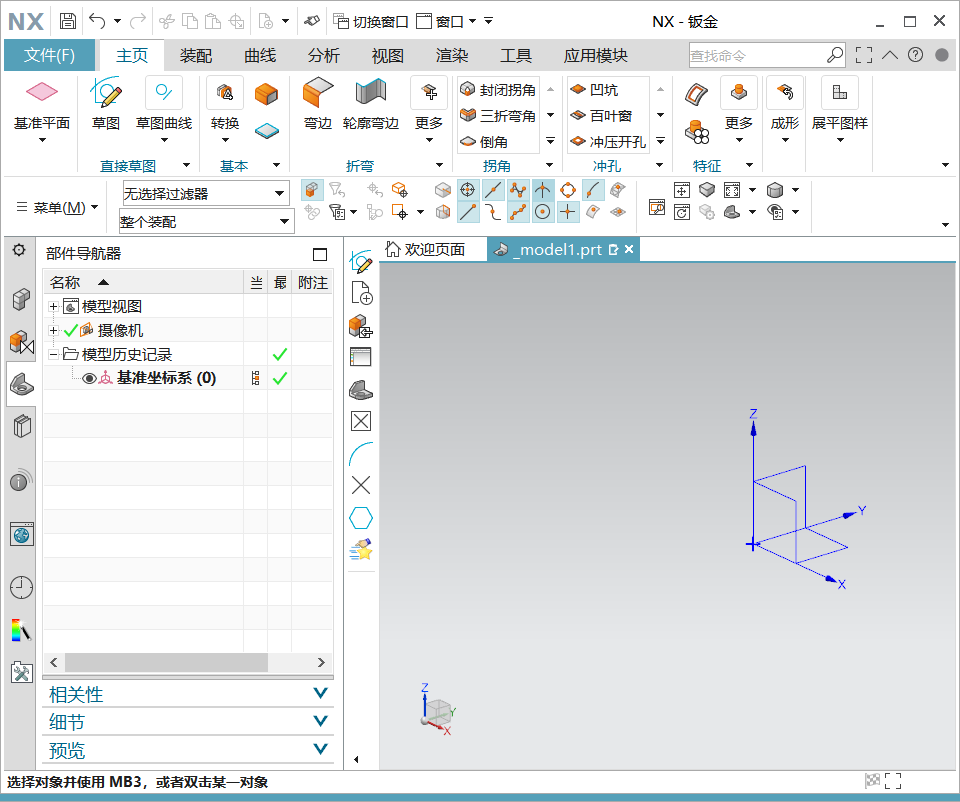

10、根据下图判断UG当前所处的模块为（）。
A.钣金
B.制图
C.加工
D.建模
正确答案：钣金
第二章单元测试
1、草图平面创建类型为（）和（）。
A.基于路径
B.基于草图
C.在平面上
D.在坐标系上
正确答案：基于路径；在平面上
2、可直接进入草图环境的草图创建方法是单击主页选项卡中草图命令。
A.正确
B.错误
正确答案：错误
3、在绘图区使用左键双击草图可对草图进行编辑。
A.正确
B.错误
正确答案：正确
4、在资源面板的部件导航器中，使用右击所选草图，在弹出的对话框中，选择编辑，可以把草图激活，再次进行修改。
A.正确
B.错误
正确答案：正确
5、单击约束组中下拉三角，如果命令前有勾，表示该命令已在工具栏中被调出。
A.正确
B.错误
正确答案：正确
6、
是（）命令。
A.快速修剪
B.快速延伸
C.剪切
D.打断
正确答案：快速修剪
7、
在草图约束组中，其代表（）。
A.绘制草图
B.快速尺寸
C.几何约束
D.设为对称
正确答案：几何约束
8、生产线命令的图标是（）。
A.
B.
C.
D.
正确答案：
9、长按左键可以在直线和圆弧之间进行切换的命令是（）。
A.直线
B.圆弧
C.轮廓
D.派生曲线
正确答案：轮廓
10、利用几何约束或快速尺寸命令，看看曲线是否完全约束的颜色是（）。
A.红
B.绿
C.黄
D.紫
正确答案：绿
第三章单元测试
1、曲线选项卡中的多边形命令和草图中多边形命令是同一个命令。
A.正确
B.错误
正确答案：错误
2、在使用曲线工具栏中的圆弧命令时，必须指定所在平面。
A.正确
B.错误
正确答案：错误
3、
该图标位于曲线工具栏中，是（）命令的图标？
A.艺术样条
B.圆弧
C.直线
D.曲线
正确答案：艺术样条
4、
在编辑曲线工具栏中，代表的是（）？
A.相交曲线
B.修剪曲线
C.分割曲线
D.打断曲线
正确答案：修剪曲线
5、曲线选项卡包括（）工具栏？
A.派生曲线工具栏
B.修改曲线工具栏
C.曲线工具栏
D.编辑曲线工具栏
正确答案：派生曲线工具栏；曲线工具栏；编辑曲线工具栏
6、创建规律曲线时需要先创建表达式，表达式命令位于曲线选项卡中。
A.正确
B.错误
正确答案：错误
7、选出属于曲线工具栏的命令。（）
A.艺术样条
B.圆弧/圆
C.点
D.生产线
正确答案：艺术样条；圆弧/圆；点；生产线

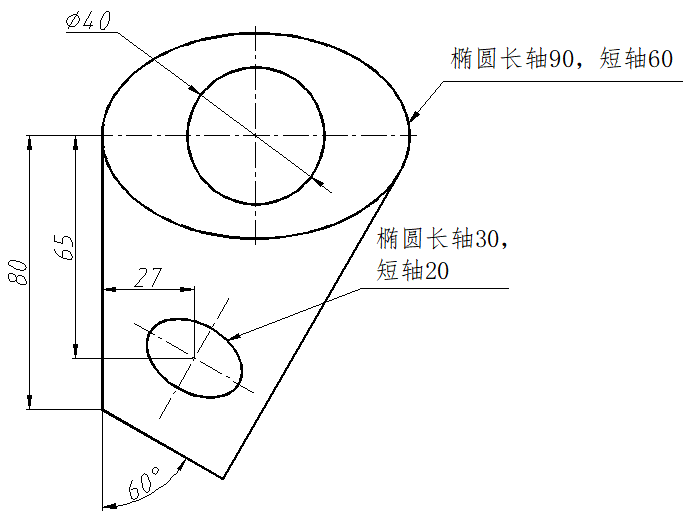

8、完成下图，用到的曲线工具有（）。
A.生产线
B.艺术样条
C.椭圆
D.圆弧/圆
正确答案：生产线；椭圆；圆弧/圆
9、完成下图鱼缸曲线框架的搭建，需要用到的曲面命令有（）。
A.圆弧/圆
B.规律曲线
C.艺术样条
D.交点
正确答案：圆弧/圆；规律曲线；艺术样条；交点
10、创建下图花瓶曲线框架时，不需要绘制出全部的四条曲线，只要绘制不在同一平面两条样条曲线，再使用派生曲线中的（）来完成另外两条样条线创建。
A.投影曲线
B.偏置曲线
C.镜像曲线
D.相交曲线
正确答案：镜像曲线
第四章单元测试
1、在拉伸对话框中，有一个拔模选项组，可以对拉伸的体直接执行一定角度的拔模。
A.正确
B.错误
正确答案：正确
2、利用旋转命令只能创建出回转的实体。
A.正确
B.错误
正确答案：错误

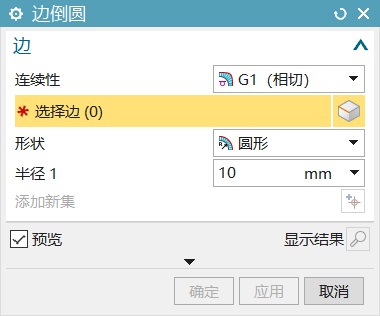

3、
如图所示，边倒圆对话框只包含一个选项组（）边。
A.正确
B.错误
正确答案：错误
4、
分别表示的是（）和（）？
A.拉伸
B.成型
C.旋转
D.扫掠
正确答案：拉伸；旋转

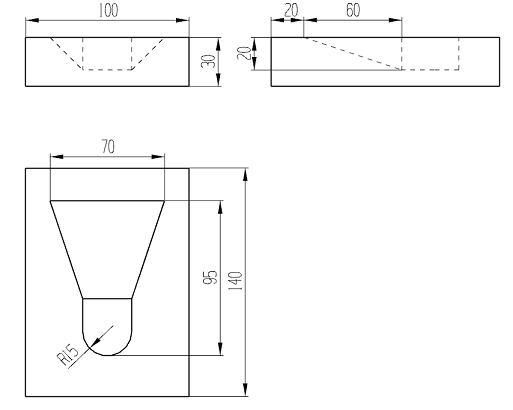

5、按照本章4.2节演示，完成止挡块的建模，并对其使用分析工具进行测量，测得其体积为（）立方毫米。止挡块如下图所示：
A.522342.8765
B.522183.8765
C.374931.4165
D.376515.7651
正确答案：374931.4165

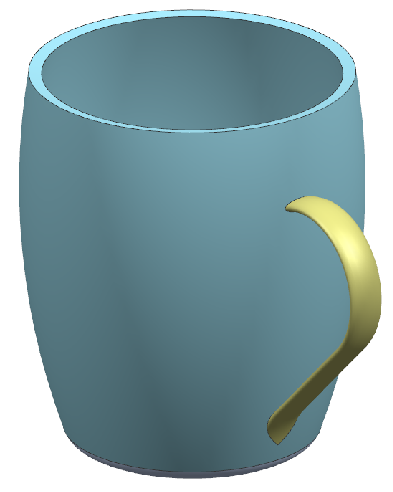

6、在学习完本章4.4水杯设计后，根据下图完成水杯造型，利用相关工具测量其表面积为（）平方毫米。完成建模以后，使用测量，过滤器为实体，选择水杯，测量其表面积。
A.31456.3452
B.20805.5295
C.19546.5211
D.23853.2312
正确答案：20805.5295

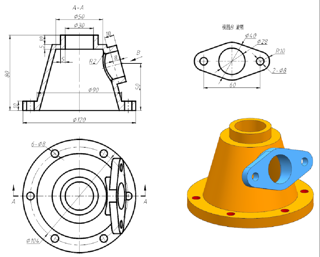

7、按照本章4.3的操作完成下图的建模，请测量完成后模型的体积是（）立方毫米。完成建模以后，利用分析选项卡中测量命令，修改过滤器类型为实体，选择体，弹出的信息窗口中会显示体积。
A.145683.3321
B.135722.5382
C.135793.5321
D.146549.4653
正确答案：146549.4653

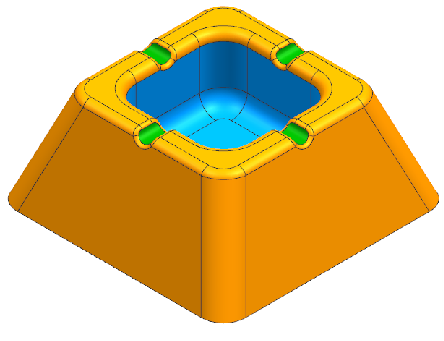

8、学习完4.5以后，根据讲解完成烟灰缸建模，并测量表面积为（）
。
A.98134.2123
B.93441.1233
C.94767.0972
D.95212.1241
正确答案：94767.0972

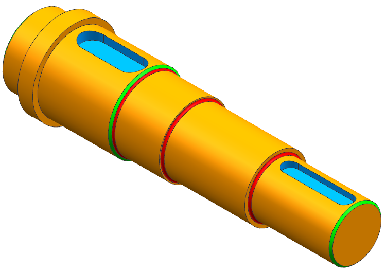

9、完成4.7节传动轴设计后，根据下图完成其建模并测量其体积为（）
。
A.561261.9871
B.553812.0007
C.579112.9561
D.587267.9912
正确答案：553812.0007

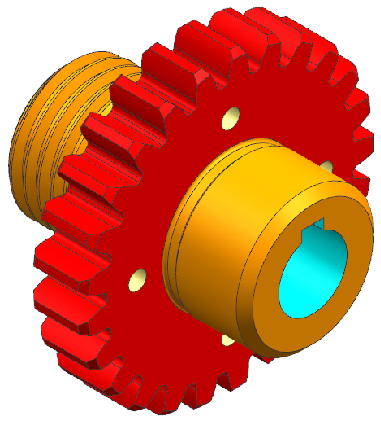

10、学习完成4.6的教学视频以后，完成齿轮建模并测量其质量为（）kg。
A.1.8765
B.1.7651
C.1.7313
D.1.8176
正确答案：1.7313
第五章单元测试
1、编辑曲面命令集成在（）工具栏中？
A.曲面操作
B.编辑曲线
C.曲面
D.编辑曲面
正确答案：编辑曲面
2、（）命令是根据已有的点、线等生成曲面的命令。
A.曲线
B.编辑曲线
C.曲面
D.编辑曲面
正确答案：曲面

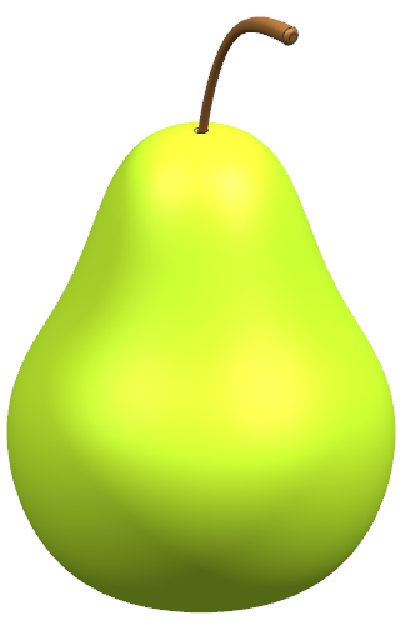

3、5.2节水果梨的案例用到了哪些曲面命令？
A.通过曲线组
B.通过曲线网格
C.扫掠
D.剖切截面
正确答案：通过曲线网格；剖切截面

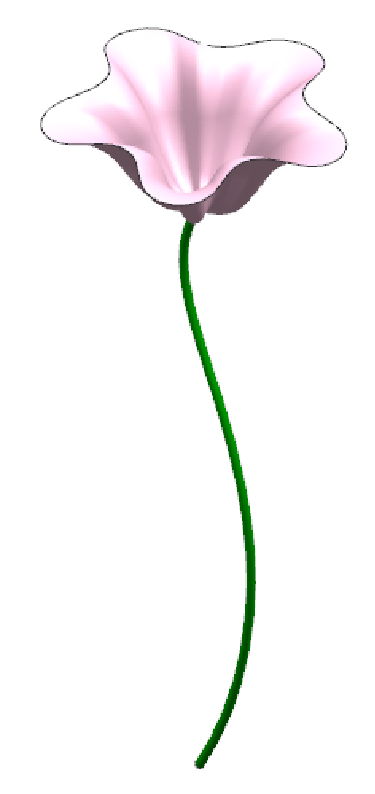

4、在5.4节中的花朵案例中，使用（）曲面命令完成了花朵和花径的造型？
A.直纹
B.通过曲线网格
C.通过曲线组
D.扫掠
正确答案：扫掠
5、通过一个方向的截面网格和另一个方向的引导线创建体，此时直纹形状匹配曲线网格，该命令是（）。
A.通过曲线组
B.有界平面
C.扫掠
D.通过曲线网格
正确答案：通过曲线网格
6、通过沿一条或多条引导线扫掠截面创建体的方法是扫掠命令，其图标是（）。
A.
B.
C.
D.
正确答案：

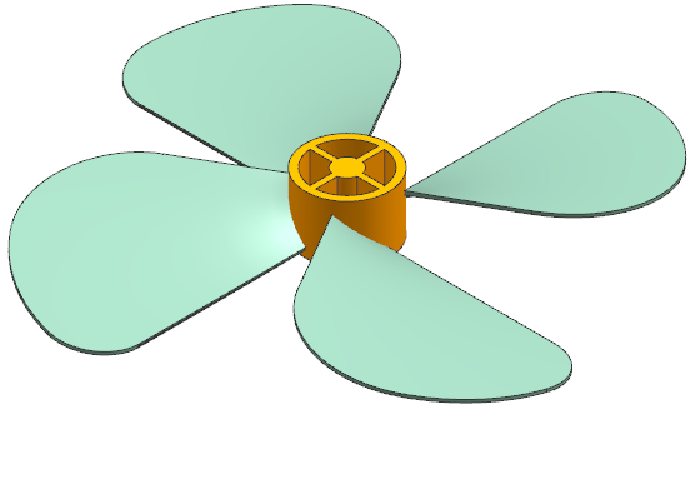

7、根据5.3节的电风扇设计学习视频，完成电风扇叶的机构设计，具体尺寸如下图，并测量其整体质量为（）kg。
A.1.1452
B.1.3421
C.1.2861
D.1.2445
正确答案：1.2861

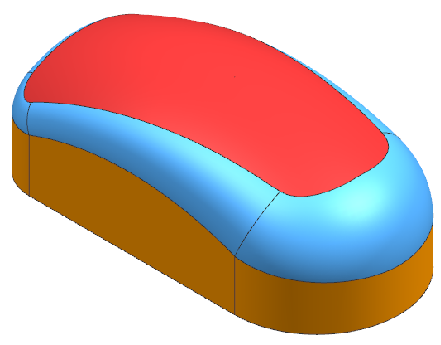

8、根据5.5鼠标外形案例，创建鼠标外形模型，并测量其体积为（）
。
A.71139.2817
B.70188.1039
C.72653.1039
D.73913.1987
正确答案：72653.1039

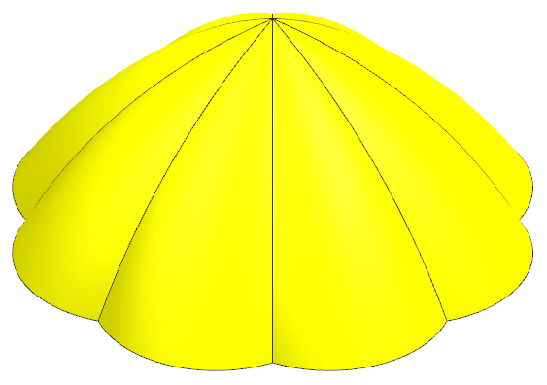

9、根据5.6中莲蓬造型案例，完成莲蓬造型，其相关参数见下图，并测量其体积为（）
。
A.42292.8907
B.41242.4731
C.42819.3812
D.41891.7611
正确答案：42292.8907
10、根据5.6中花瓶造型的讲解案例，完成花瓶的建模，上方开口，厚度为1mm，具体见下图，并测量其体积为（）
。
A.88716.9812
B.88649.8712
C.86527.8711
D.86489.4852
正确答案：86489.4852
第六章单元测试
1、装配用到零件一旦设计完成，在装配过程中无法再对其进行修改。
A.正确
B.错误
正确答案：错误
2、装配导航器中，位置列表中的
表示（）。
A.完全约束
B.部分约束
C.未约束
D.冲突约束
正确答案：部分约束
3、如果在装配时，出现了冲突约束的时候，将会出现（）符号。
A.
B.
C.
D.
正确答案：
4、装配约束中，接触和对齐是相反的关系。
A.正确
B.错误
正确答案：正确
5、约束两个对象的圆形边或椭圆形边，以使其中心重合的装配约束是（）。
A.接触对齐
B.平行
C.同心
D.胶合
正确答案：同心
6、将一对对象的方向矢量相平行的装配约束关系是平行，其图标是（）。
A.
B.
C.
D.
正确答案：
7、下列属于装配约束的是（）。
A.
B.
C.
D.
正确答案：
；
8、
绿色的对勾表示已加载所有几何体。
A.正确
B.错误
正确答案：正确
9、利用移动组件命令，可以把未完全约束的组件移动到某个指定位置。
A.正确
B.错误
正确答案：正确
10、为装配中的组件创建命名的关联阵列的命令是（）。
A.镜像装配
B.阵列组件
C.移动组件
D.添加组件
正确答案：阵列组件
第七章单元测试
1、在建模环境中，单击【标准工具条】中的【应用模块】命令组，在命令组中选择【制图】，系统将进入制图模式。
A.正确
B.错误
正确答案：正确
2、单击【新建】按钮，单击【模型】选项卡，输入要创建的文件名称，选择要储存的文件路径，选择要创建图纸的部件，单击【确定】按钮，将进入工程图环境。
A.正确
B.错误
正确答案：错误
3、属于制图模块种主页选项卡的工具条是（）。
A.尺寸工具条
B.视图工具条
C.注释工具条
D.图纸页工具条
正确答案：尺寸工具条；视图工具条；注释工具条；图纸页工具条
4、工程图与三维实体模型之间是完全非关联的。
A.正确
B.错误
正确答案：错误
5、单击新建图纸页命令，系统弹出工作表对话框，在投影选项组中包含的选项是（）。
A.第二角投影
B.第一角投影
C.第四角投影
D.第三角投影
正确答案：第一角投影；第三角投影
6、在图纸上创建基于模型的视图的命令是基本视图，其图标是（）。
A.
B.
C.
D.
正确答案：
7、属于视图工具栏的命令有（）。
A.投影视图
B.草图视图
C.基本视图
D.剖视图
正确答案：投影视图；基本视图；剖视图
8、注释工具栏中的特征控制框是下列哪个图标？（）
A.
B.
C.
D.
正确答案：
9、通过在任何父图纸视图中移除一个部件区域来创建局部剖视图，其图标为（）。
A.
B.
C.
D.
正确答案：
10、下列不属于注释工具栏的命令是（）。
A.
B.
C.
D.
正确答案：
第八章单元测试
1、齿轮泵包括主动齿轮轴、从动齿轮轴、泵体、前泵盖、后泵盖以及螺塞。
A.正确
B.错误
正确答案：正确

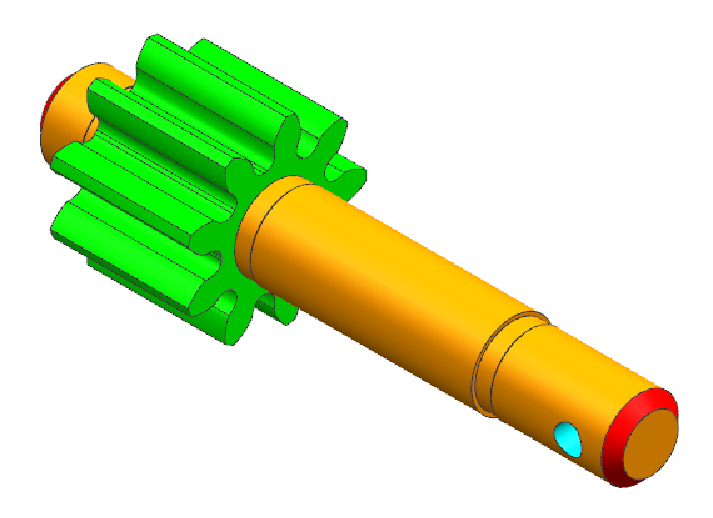

2、按照8.2节的演示视频完成主动齿轮轴的设计，具体尺寸如下图，测量其体积为（）
。
A.25689.4356
B.25687.8173
C.26672.0394
D.26468.3456
正确答案：26672.0394
3、在进行装配设计时，一般把起到主要支撑作用的零件添加固定约束，例如减速箱的箱体，机床的床身。
A.正确
B.错误
正确答案：正确
4、本章8.3中，从动齿轮建模用到了齿轮工具箱，其齿轮加工类型有哪些？
A.刨齿
B.铣齿
C.插齿
D.滚齿
正确答案：插齿；滚齿
5、在本章8.4节中，泵体上用到了孔的创建方法来创建孔，还可以采用（）方法创建孔？
A.抽壳
B.拉伸
C.凸起
D.加厚
正确答案：拉伸
6、在8.5中，创建前泵盖用到了拔模命令，在（）命令里也有拔模选项？
A.筋板
B.旋转
C.凸起
D.拉伸
正确答案：筋板；凸起；拉伸
7、参照8.3节的从动齿轮设计视频，完成从动齿轮设计，并测量其体积为（）
。
A.17313.1251
B.18752.3131
C.16872.9181
D.17629.1242
正确答案：17629.1242
8、根据8.7的讲解视频，完成螺塞设计，并利用分析选项卡中的测量命令，测量其体积为（）
。
A.3019.1261
B.3219.1411
C.3119.1571
D.3106.5083
正确答案：3106.5083
9、在8.7节中，创建螺纹使用螺纹刀命令，能创建两种类型的螺纹，分别是详细和符号。
A.正确
B.错误
正确答案：正确
10、下面的零件需要添加固定装配约束的是（）。
A.前泵盖
B.泵体
C.主动齿轮轴
D.从动齿轮轴
正确答案：泵体
