绪论单元测试
1、我们的课程主要内容包含在图学的哪几个二级学科中？（）
A.图学基础理论
B.计算机图学
C.工程图学
D.医学图学
正确答案：图学基础理论;工程图学
2、以下哪些属于我们课程主要学习的内容？（）
A.射影几何
B.画法几何
C.机械制图
D.制图标准
正确答案：画法几何;机械制图;制图标准
3、以下哪一项不是机械图样？（）
A.零件图
B.地图
C.装配图
D.外形图
正确答案：地图
4、我们的课程要培养的主要能力包括哪几个？（）
A.空间物体的想象力
B.语言表达能力
C.初步识读工程图样的能力
D.应有的工程素养
正确答案：空间物体的想象力;初步识读工程图样的能力;应有的工程素养
5、通过本课程将了解零件图和装配图的相关知识。
A.正确
B.错误
正确答案：A
6、智能手机版-助学APP包含虚拟仿真模型。
A.正确
B.错误
正确答案：A
7、“图画是人类共通的语言，很难由第三者从中作梗。”是谁说的？
A.孔子
B.茅盾
C.鲁迅
D.老舍
正确答案：鲁迅
8、我们的课程主要内容包含在图学的哪几个二级学科中？（）
A.图学基础理论
B.计算机图学
C.工程图学
D.医学图学
正确答案：图学基础理论;工程图学
9、以下哪些属于我们课程主要学习的内容？（）
A.射影几何
B.画法几何
C.机械制图
D.制图标准
正确答案：画法几何;机械制图;制图标准
10、以下哪一项不是机械图样？（）
A.零件图
B.地图
C.装配图
D.外形图
正确答案：地图
11、我们的课程要培养的主要能力包括哪几个？（）
A.空间物体的想象力
B.语言表达能力
C.初步识读工程图样的能力
D.应有的工程素养
正确答案：空间物体的想象力;初步识读工程图样的能力;应有的工程素养
12、通过本课程将了解零件图和装配图的相关知识。
A.正确
B.错误
正确答案：A
13、智能手机版-助学APP包含虚拟仿真模型。
A.正确
B.错误
正确答案：A
14、“图画是人类共通的语言，很难由第三者从中作梗。”是谁说的？
A.孔子
B.茅盾
C.鲁迅
D.老舍
正确答案：鲁迅
第一章单元测试
1、比例是指图样中图形与其实物相应要素尺寸之比，它适用于非线性尺寸。
A.正确
B.错误
正确答案：B
2、尺寸标注中所注尺寸数值为画图尺寸。
A.正确
B.错误
正确答案：B
3、看标题栏的方向一般与绘图和看图方向一致，标题栏一般位于图纸的（）。
A.左下角
B.右下角
C.左上角
D.右上角
正确答案：右下角
4、标注角度尺寸时，其角度的数值书写方向（）。
A.和尺寸线的位置有关。
B.一律水平书写。
C.和尺寸界线有关。
D.不作要求。
正确答案：一律水平书写。
5、作图辅助线用细虚线。
A.正确
B.错误
正确答案：B
6、细点画线用于对称中心线和作图辅助线。
A.正确
B.错误
正确答案：B
7、线性尺寸的数字一般水平注写。
A.正确
B.错误
正确答案：B
8、细实线可用于下列哪种情况？（）
A.剖面线
B.尺寸界线
C.引出线
D.尺寸线
正确答案：剖面线;尺寸界线;引出线;尺寸线
9、圆弧的半径是定形尺寸。
A.正确
B.错误
正确答案：A
10、细实线可用于绘制不可见轮廓线。
A.正确
B.错误
正确答案：B
11、比例是指图样中图形与其实物相应要素尺寸之比，它适用于非线性尺寸。
A.正确
B.错误
正确答案：B
12、尺寸标注中所注尺寸数值为画图尺寸。
A.正确
B.错误
正确答案：B
13、看标题栏的方向一般与绘图和看图方向一致，标题栏一般位于图纸的（）。
A.左下角
B.右下角
C.左上角
D.右上角
正确答案：右下角
14、标注角度尺寸时，其角度的数值书写方向（）。
A.和尺寸线的位置有关。
B.一律水平书写。
C.和尺寸界线有关。
D.不作要求。
正确答案：一律水平书写。
15、作图辅助线用细虚线。
A.正确
B.错误
正确答案：B
16、细点画线用于对称中心线和作图辅助线。
A.正确
B.错误
正确答案：B
17、线性尺寸的数字一般水平注写。
A.正确
B.错误
正确答案：B
18、细实线可用于下列哪种情况？（）
A.剖面线
B.尺寸界线
C.引出线
D.尺寸线
正确答案：剖面线;尺寸界线;引出线;尺寸线
19、圆弧的半径是定形尺寸。
A.正确
B.错误
正确答案：A
20、细实线可用于绘制不可见轮廓线。
A.正确
B.错误
正确答案：B
第二章单元测试
1、直线AC在平面ABCD上。
A.正确
B.错误
正确答案：A

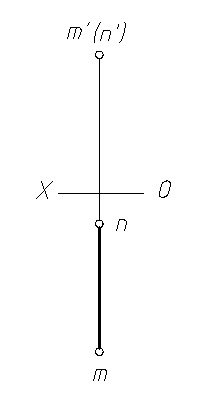

2、图中直线是（）线。
A.铅垂线
B.正垂线
C.正平线
D.水平线
正确答案：正垂线
3、正垂圆的（）直线的长度，与该圆的直径相等。
A.水平投影
B.正面投影
C.侧面投影
D.中心投影
正确答案：正面投影
4、正投影法可以用来绘制（）。
A.正投影图
B.透视图
C.斜轴测图
D.正轴测图
正确答案：正投影图;正轴测图
5、这是的两面投影。
A.正垂线
B.一般位置直线
C.水平线
D.正平线
正确答案：水平线
6、点在直线上，点的投影不一定在直线的同面投影上。
A.正确
B.错误
正确答案：B

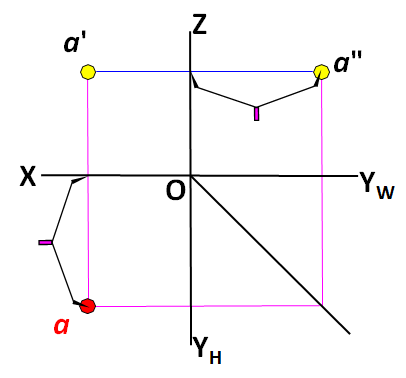

7、图中
标记的两个等量关系是反映A点（）两个投影的投影关系。
A.正面投影和水平投影
B.正面投影和侧面投影
C.水平投影和侧面投影
D.不知道
正确答案：水平投影和侧面投影

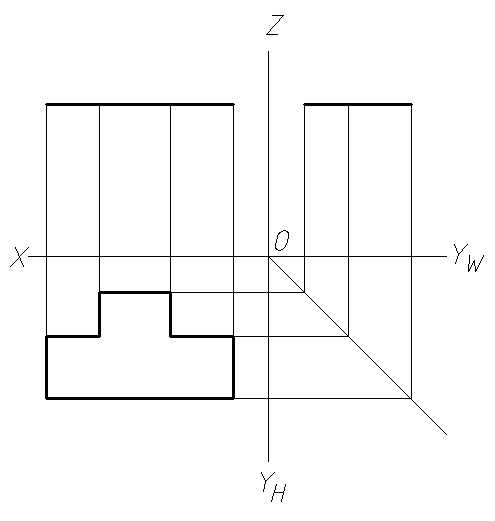

8、图中平面图形是（）面。
A.正平面
B.正垂面
C.侧垂面
D.水平面
正确答案：水平面

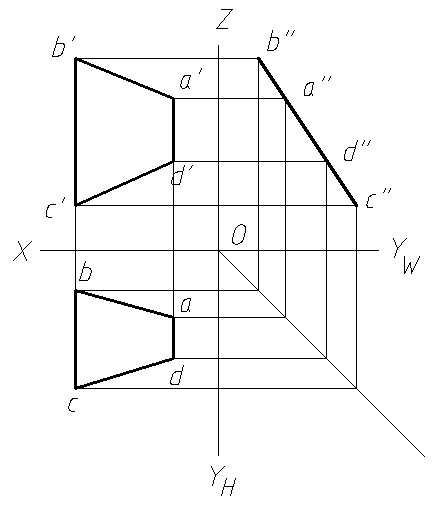

9、图中平面图形是（）面。
A.正平面
B.水平面
C.侧垂面
D.一般位置平面
正确答案：侧垂面
10、直线AC在平面ABCD上。
A.正确
B.错误
正确答案：A
11、图中直线是（）线。
A.铅垂线
B.正垂线
C.正平线
D.水平线
正确答案：正垂线
12、正垂圆的（）直线的长度，与该圆的直径相等。
A.水平投影
B.正面投影
C.侧面投影
D.中心投影
正确答案：正面投影
13、正投影法可以用来绘制（）。
A.正投影图
B.透视图
C.斜轴测图
D.正轴测图
正确答案：正投影图;正轴测图
14、这是的两面投影。
A.正垂线
B.一般位置直线
C.水平线
D.正平线
正确答案：水平线
15、点在直线上，点的投影不一定在直线的同面投影上。
A.正确
B.错误
正确答案：B
16、图中
标记的两个等量关系是反映A点（）两个投影的投影关系。
A.正面投影和水平投影
B.正面投影和侧面投影
C.水平投影和侧面投影
D.不知道
正确答案：水平投影和侧面投影
17、图中平面图形是（）面。
A.正平面
B.正垂面
C.侧垂面
D.水平面
正确答案：水平面
18、图中平面图形是（）面。
A.正平面
B.水平面
C.侧垂面
D.一般位置平面
正确答案：侧垂面
第三章单元测试
1、回转面的形状只取决于母线的形状。
A.正确
B.错误
正确答案：B
2、纬圆垂直于回转体的轴线。
A.正确
B.错误
正确答案：A

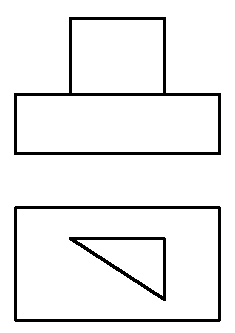

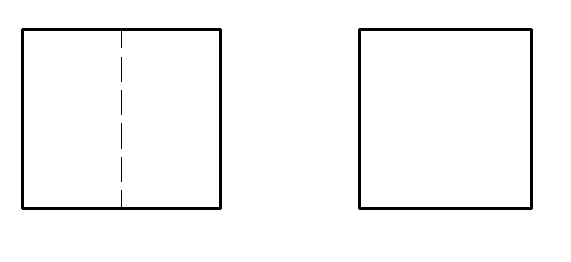

3、根据主、左视图，选择正确的俯视图。
A.
B.
C.
D.
正确答案：

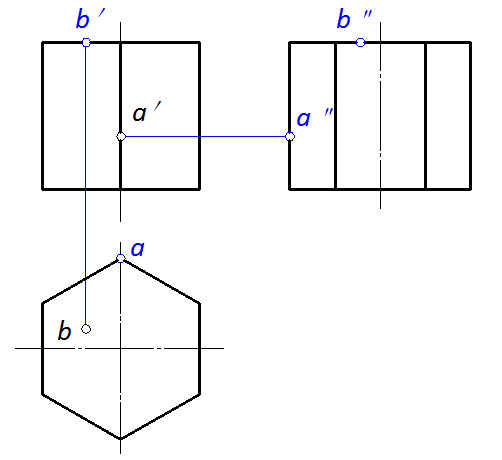

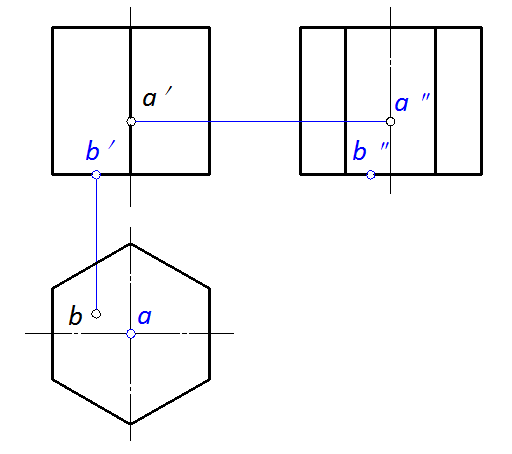

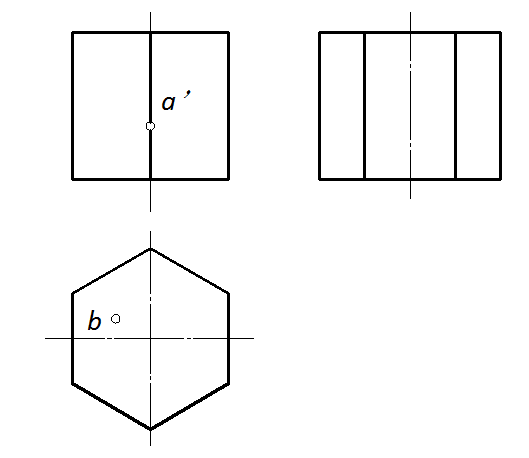

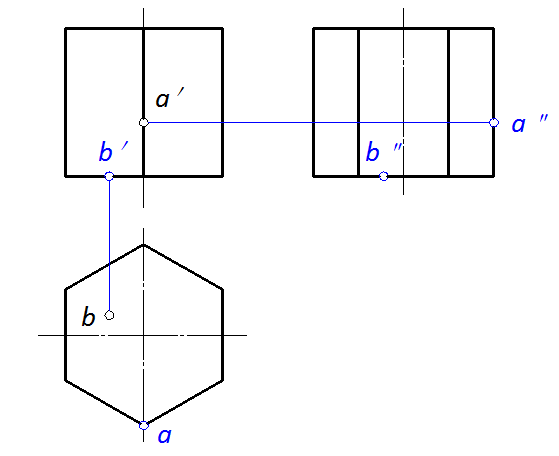

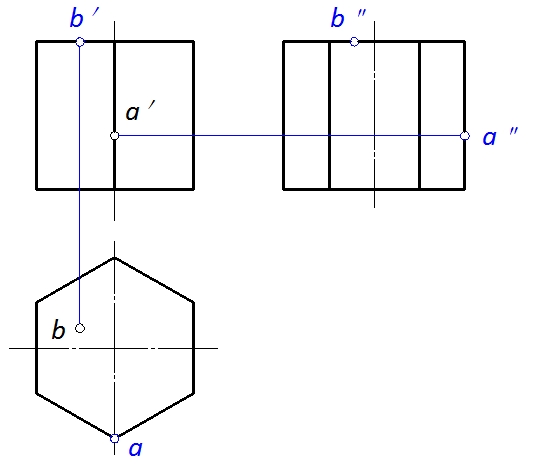

4、完成正六棱柱表面点A、B的其余两面投影。
A.
B.
C.
D.
正确答案：
5、棱柱的棱线都互相平行。
A.正确
B.错误
正确答案：A

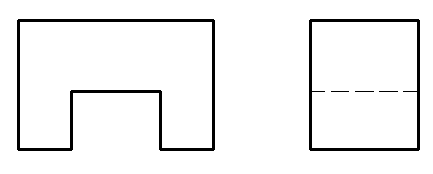

6、根据俯、左视图，选择正确的主视图。
A.
B.
C.
D.
正确答案：
7、根据主、俯视图，选择正确的左视图。
A.
B.
C.
D.
正确答案：
8、圆柱面上的素线在其轴线垂直的投影面上产生的投影为点。
A.正确
B.错误
正确答案：A
9、根据主、左视图，选择正确的俯视图。
A.
B.
C.
D.
正确答案：
10、圆锥面上的素线在其轴线垂直的投影面上产生的投影不具有积聚性。
A.正确
B.错误
正确答案：A
11、回转面的形状只取决于母线的形状。
A.正确
B.错误
正确答案：B
12、纬圆垂直于回转体的轴线。
A.正确
B.错误
正确答案：A
13、根据主、左视图，选择正确的俯视图。
A.
B.
C.
D.
正确答案：
14、完成正六棱柱表面点A、B的其余两面投影。
A.
B.
C.
D.
正确答案：
15、棱柱的棱线都互相平行。
A.正确
B.错误
正确答案：A
16、根据俯、左视图，选择正确的主视图。
A.
B.
C.
D.
正确答案：
17、根据主、俯视图，选择正确的左视图。
A.
B.
C.
D.
正确答案：
18、圆柱面上的素线在其轴线垂直的投影面上产生的投影为点。
A.正确
B.错误
正确答案：A
19、根据主、左视图，选择正确的俯视图。
A.
B.
C.
D.
正确答案：
20、圆锥面上的素线在其轴线垂直的投影面上产生的投影不具有积聚性。
A.正确
B.错误
正确答案：A
第四章单元测试
1、平面立体被单一截平面截切，截交线的形状是平面多边形。
A.正确
B.错误
正确答案：A
2、截平面平行圆锥的轴线截切，和圆锥面的截交线为双曲线。
A.正确
B.错误
正确答案：A

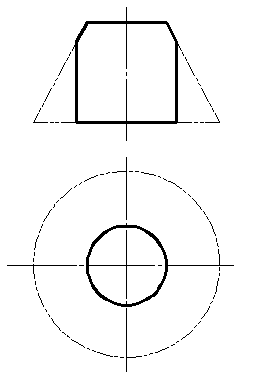

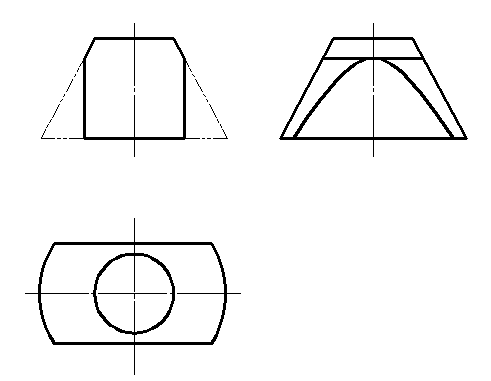

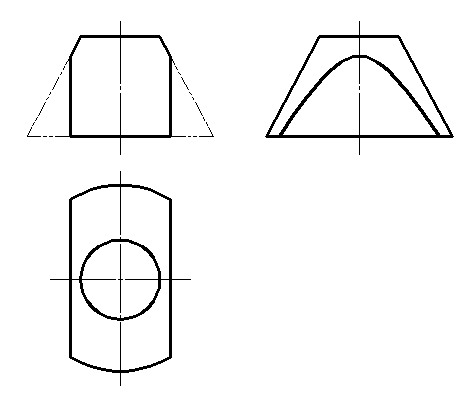

3、完成圆锥被切割后的俯视图，并补画左视图。
A.
B.
C.
D.
正确答案：
4、截平面垂直于圆柱的轴线截切时，和圆柱面的截交线为纬圆。
A.正确
B.错误
正确答案：A
5、平面立体截交线的形状只与被截立体的形状有关。
A.正确
B.错误
正确答案：B
6、圆柱面上母线和轴线平行。
A.正确
B.错误
正确答案：A
7、圆锥面上母线和轴线平行。
A.正确
B.错误
正确答案：B
8、回转体的截交线一定是平面曲线。
A.正确
B.错误
正确答案：B
9、截交线是截平面和立体表面的交线。
A.正确
B.错误
正确答案：A
10、截平面倾斜于圆锥的轴线截切，和圆锥面的截交线形状可能为（）。
A.圆
B.椭圆
C.抛物线
D.双曲线
E.直线
正确答案：椭圆;抛物线;双曲线;直线
11、平面立体被单一截平面截切，截交线的形状是平面多边形。
A.正确
B.错误
正确答案：A
12、截平面平行圆锥的轴线截切，和圆锥面的截交线为双曲线。
A.正确
B.错误
正确答案：A
13、完成圆锥被切割后的俯视图，并补画左视图。
A.
B.
C.
D.
正确答案：
14、截平面垂直于圆柱的轴线截切时，和圆柱面的截交线为纬圆。
A.正确
B.错误
正确答案：A
15、平面立体截交线的形状只与被截立体的形状有关。
A.正确
B.错误
正确答案：B
16、圆柱面上母线和轴线平行。
A.正确
B.错误
正确答案：A
17、圆锥面上母线和轴线平行。
A.正确
B.错误
正确答案：B
18、回转体的截交线一定是平面曲线。
A.正确
B.错误
正确答案：B
19、截交线是截平面和立体表面的交线。
A.正确
B.错误
正确答案：A
20、截平面倾斜于圆锥的轴线截切，和圆锥面的截交线形状可能为（）。
A.圆
B.椭圆
C.抛物线
D.双曲线
E.直线
正确答案：椭圆;抛物线;双曲线;直线
第五章单元测试
1、当以下那些情况发生时，组合相贯线形状通常会改变
A.相贯两个立体表面，其中一个形状发生改变
B.相贯两个立体表面形状都发生改变
C.相贯两个立体表面形状都没有改变
正确答案：相贯两个立体表面，其中一个形状发生改变;相贯两个立体表面形状都发生改变
2、相贯线是相交两立体表面的共有线，相贯线上的点是两个立体表面的共有点。
A.正确
B.错误
正确答案：A
3、下图中两圆柱的相贯线投影是否正确？
A.正确
B.错误
正确答案：A
4、不等直径的两个圆柱正贯，相贯线是空间的马鞍形曲线，围绕小圆柱一周，且凸向大圆柱的轴线。
A.正确
B.错误
正确答案：A
5、参与相贯的两个回转体中，如果至少有一个是轴线垂直于投影面的圆柱，且该圆柱面的积聚性投影为已知，那么它们的相贯线的投影可以用积聚性法求。
A.正确
B.错误
正确答案：A
6、平面立体与回转体相贯产生的相贯线可以是直线，平面曲线或者空间曲线。
A.正确
B.错误
正确答案：B
7、表面取点法求曲线的投影时，其中的特殊点通常可以是曲线上的（）
A.极限点
B.曲线的对称点
C.曲线与所有转向轮廓线的交点
正确答案：极限点;曲线的对称点;曲线与所有转向轮廓线的交点

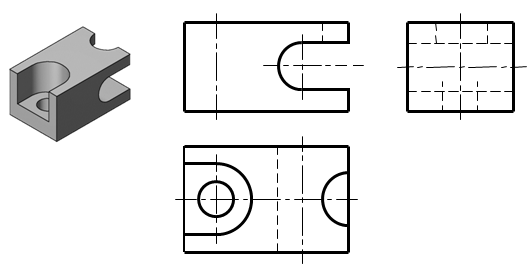

8、下面立体的三视图中，哪个是正确的？
A.
B.
C.
D.
正确答案：
9、表面取点法最适合用在以下哪种情况（）
A.求直线的投影
B.求投影面平行圆的投影
C.求空间复杂曲线的圆形投影
D.求曲线的非圆投影
正确答案：求曲线的非圆投影
10、同轴回转体，同轴的回转面的交线是（）
A.直线
B.垂直于共同轴线的椭圆
C.垂直于共同轴线的马鞍形曲线
D.垂直于共同轴线的圆
正确答案：垂直于共同轴线的圆
11、当以下那些情况发生时，组合相贯线形状通常会改变
A.相贯两个立体表面，其中一个形状发生改变
B.相贯两个立体表面形状都发生改变
C.相贯两个立体表面形状都没有改变
正确答案：相贯两个立体表面，其中一个形状发生改变;相贯两个立体表面形状都发生改变
12、相贯线是相交两立体表面的共有线，相贯线上的点是两个立体表面的共有点。
A.正确
B.错误
正确答案：A
13、下图中两圆柱的相贯线投影是否正确？
A.正确
B.错误
正确答案：A
14、不等直径的两个圆柱正贯，相贯线是空间的马鞍形曲线，围绕小圆柱一周，且凸向大圆柱的轴线。
A.正确
B.错误
正确答案：A
15、参与相贯的两个回转体中，如果至少有一个是轴线垂直于投影面的圆柱，且该圆柱面的积聚性投影为已知，那么它们的相贯线的投影可以用积聚性法求。
A.正确
B.错误
正确答案：A
16、平面立体与回转体相贯产生的相贯线可以是直线，平面曲线或者空间曲线。
A.正确
B.错误
正确答案：B
17、表面取点法求曲线的投影时，其中的特殊点通常可以是曲线上的（）
A.极限点
B.曲线的对称点
C.曲线与所有转向轮廓线的交点
正确答案：极限点;曲线的对称点;曲线与所有转向轮廓线的交点
18、下面立体的三视图中，哪个是正确的？
A.
B.
C.
D.
正确答案：
19、表面取点法最适合用在以下哪种情况（）
A.求直线的投影
B.求投影面平行圆的投影
C.求空间复杂曲线的圆形投影
D.求曲线的非圆投影
正确答案：求曲线的非圆投影
20、同轴回转体，同轴的回转面的交线是（）
A.直线
B.垂直于共同轴线的椭圆
C.垂直于共同轴线的马鞍形曲线
D.垂直于共同轴线的圆
正确答案：垂直于共同轴线的圆
第六章单元测试
1、形体分析法和线面分析法是阅读组合体视图的常用方法。
A.正确
B.错误
正确答案：A
2、视图中的封闭线框通常表示物体上的哪些内容？
A.平面
B.曲面
C.平面的交线
D.基本体
正确答案：平面;曲面;基本体
3、组合体中所标注的尺寸包括哪些尺寸？（）
A.定形尺寸
B.毛胚尺寸
C.定位尺寸
D.总体尺寸
正确答案：定形尺寸;定位尺寸;总体尺寸
4、组合体尺寸标注中正确的是（）。
A.
B.
C.
D.
正确答案：
5、读图时几个视图要联系起来看。
A.正确
B.错误
正确答案：A
6、当两形体的表面相错时，中间应该有线隔开。
A.正确
B.错误
正确答案：A
7、基本体表面之间相交产生的截交线不能画出其投影。
A.正确
B.错误
正确答案：B
8、图示立体的三视图是正确的。
A.正确
B.错误
正确答案：B
9、形体分析法和线面分析法是阅读组合体视图的常用方法。
A.正确
B.错误
正确答案：A
10、视图中的封闭线框通常表示物体上的哪些内容？
A.平面
B.曲面
C.平面的交线
D.基本体
正确答案：平面;曲面;基本体
11、组合体中所标注的尺寸包括哪些尺寸？（）
A.定形尺寸
B.毛胚尺寸
C.定位尺寸
D.总体尺寸
正确答案：定形尺寸;定位尺寸;总体尺寸
12、组合体尺寸标注中正确的是（）。
A.
B.
C.
D.
正确答案：
13、读图时几个视图要联系起来看。
A.正确
B.错误
正确答案：A
14、当两形体的表面相错时，中间应该有线隔开。
A.正确
B.错误
正确答案：A
15、基本体表面之间相交产生的截交线不能画出其投影。
A.正确
B.错误
正确答案：B
16、图示立体的三视图是正确的。
A.正确
B.错误
正确答案：B
第七章单元测试
1、金属材料的剖面符号是与水平成45°的互相平行间隔均匀的粗实线。
A.正确
B.错误
正确答案：B
2、视图是一种表达方法，包括以下哪几种？（）
A.向视图
B.局部视图
C.基本视图
D.斜视图
正确答案：向视图;局部视图;基本视图;斜视图
3、画剖视图时，不管情况如何，一律应标出剖切位置及剖视图的名称。
A.正确
B.错误
正确答案：B
4、局部剖视图的波浪线可以用轮廓线代替。
A.正确
B.错误
正确答案：B
5、如图所示的表达方法是正确的。
A.正确
B.错误
正确答案：A

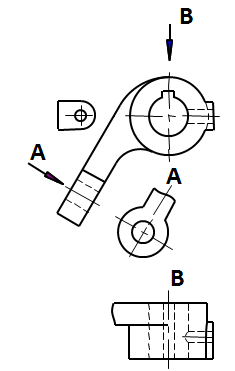

6、如图所示，压紧杆的表达方法是正确的。
A.正确
B.错误
正确答案：A
7、剖视图主要用来表达机件内部不可见的结构形状。
A.正确
B.错误
正确答案：A

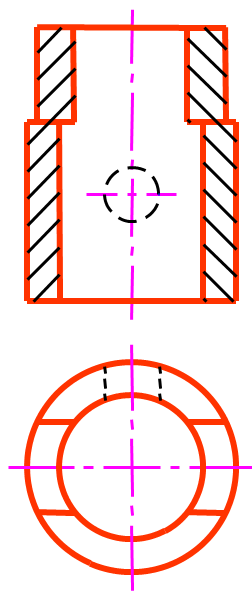

8、如图图示，表达方法是正确的。
、
A.正确
B.错误
正确答案：B
9、金属材料的剖面符号是与水平成45°的互相平行间隔均匀的粗实线。
A.正确
B.错误
正确答案：B
10、视图是一种表达方法，包括以下哪几种？（）
A.向视图
B.局部视图
C.基本视图
D.斜视图
正确答案：向视图;局部视图;基本视图;斜视图
11、画剖视图时，不管情况如何，一律应标出剖切位置及剖视图的名称。
A.正确
B.错误
正确答案：B
12、局部剖视图的波浪线可以用轮廓线代替。
A.正确
B.错误
正确答案：B
13、如图所示的表达方法是正确的。
A.正确
B.错误
正确答案：A
14、如图所示，压紧杆的表达方法是正确的。
A.正确
B.错误
正确答案：A
15、剖视图主要用来表达机件内部不可见的结构形状。
A.正确
B.错误
正确答案：A
16、如图图示，表达方法是正确的。
、
A.正确
B.错误
正确答案：B
第八章单元测试
1、在渐开线齿轮中，模数和齿形角不相等的齿轮也能正确啮合。
A.正确
B.错误
正确答案：B
2、键是标准件，销不是标准件。
A.正确
B.错误
正确答案：B
3、下列属于螺纹紧固件的有 。
A.螺栓
B.螺母
C.螺柱
D.齿轮
正确答案：螺栓;螺母;螺柱
4、规定标记：滚动轴承 6204 GB/T276-2013，其内径尺寸为（）。
A.6mm
B.2mm
C.20mm
D.17mm
正确答案：20mm

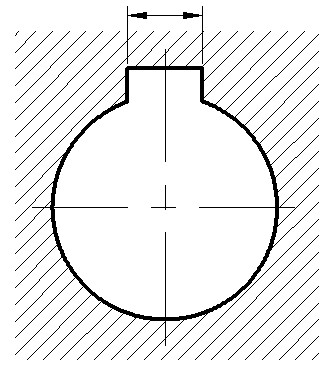

5、轮毂上键槽的宽度尺寸可按图示标注。
A.正确
B.错误
正确答案：A
6、在单个圆柱齿轮的画法中，齿顶圆与齿顶线用 绘制。
A.细实线
B.虚线
C.点划线
D.粗实线
正确答案：粗实线
7、螺纹按用途不同可分为连接螺纹和传动螺纹两大类。
A.正确
B.错误
正确答案：A
8、梯形螺纹的特征代号是（）。
A.M
B.B
C.G
D.Tr
正确答案：Tr
9、螺纹终止线用粗实线绘制。
A.正确
B.错误
正确答案：A
10、在渐开线齿轮中，模数和齿形角不相等的齿轮也能正确啮合。
A.正确
B.错误
正确答案：B
11、键是标准件，销不是标准件。
A.正确
B.错误
正确答案：B
12、下列属于螺纹紧固件的有 。
A.螺栓
B.螺母
C.螺柱
D.齿轮
正确答案：螺栓;螺母;螺柱
13、规定标记：滚动轴承 6204 GB/T276-2013，其内径尺寸为（）。
A.6mm
B.2mm
C.20mm
D.17mm
正确答案：20mm
14、轮毂上键槽的宽度尺寸可按图示标注。
A.正确
B.错误
正确答案：A
15、在单个圆柱齿轮的画法中，齿顶圆与齿顶线用 绘制。
A.细实线
B.虚线
C.点划线
D.粗实线
正确答案：粗实线
16、螺纹按用途不同可分为连接螺纹和传动螺纹两大类。
A.正确
B.错误
正确答案：A
17、梯形螺纹的特征代号是（）。
A.M
B.B
C.G
D.Tr
正确答案：Tr
18、螺纹终止线用粗实线绘制。
A.正确
B.错误
正确答案：A
第九章单元测试
1、标题栏在零件图左下角，填写零件图的名称、数量、材料等信息。
A.正确
B.错误
正确答案：B
2、轴类零件的主视图一般以轴线水平作为安放位置。
A.正确
B.错误
正确答案：A
3、（）是制造和检验零件的依据。
A.轴测图
B.三视图
C.零件图
D.装配图
正确答案：零件图
4、一张完整的零件图包括一组视图和完整的尺寸即可。
A.正确
B.错误
正确答案：B

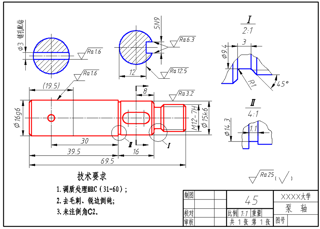

5、读泵轴的零件图，可以得知表达该零件采用了（）个视图。
A.2
B.3
C.4
D.5
正确答案：5
6、读零件图包括以下步骤：
A.概括了解
B.分析视图、尺寸
C.了解技术要求
D.综合归纳
正确答案：概括了解;分析视图、尺寸;了解技术要求;综合归纳

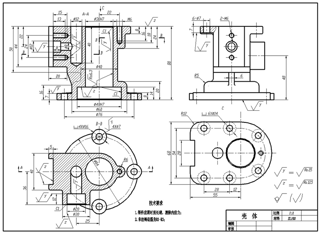

7、图示壳体零件的总高尺寸为（）。
A.80
B.48
C.50
D.36
正确答案：80

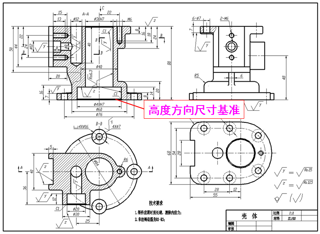

8、读壳体的零件图可以得到，该零件的高度尺寸基准为安装底板的下底面。
A.正确
B.错误
正确答案：A
9、标题栏在零件图左下角，填写零件图的名称、数量、材料等信息。
A.正确
B.错误
正确答案：B
10、轴类零件的主视图一般以轴线水平作为安放位置。
A.正确
B.错误
正确答案：A
11、（）是制造和检验零件的依据。
A.轴测图
B.三视图
C.零件图
D.装配图
正确答案：零件图
12、一张完整的零件图包括一组视图和完整的尺寸即可。
A.正确
B.错误
正确答案：B
13、读泵轴的零件图，可以得知表达该零件采用了（）个视图。
A.2
B.3
C.4
D.5
正确答案：5
14、读零件图包括以下步骤：
A.概括了解
B.分析视图、尺寸
C.了解技术要求
D.综合归纳
正确答案：概括了解;分析视图、尺寸;了解技术要求;综合归纳
15、图示壳体零件的总高尺寸为（）。
A.80
B.48
C.50
D.36
正确答案：80
16、读壳体的零件图可以得到，该零件的高度尺寸基准为安装底板的下底面。
A.正确
B.错误
正确答案：A
第十章单元测试
1、装配图中明细栏中的编号与装配图中零、部件序号必须一致。
A.正确
B.错误
正确答案：A
2、一张完整的装配图包括哪些内容？（）
A.一组视图
B.必要的尺寸
C.技术要求
D.零件序号、标题栏、明细栏
正确答案：一组视图;必要的尺寸;技术要求;零件序号、标题栏、明细栏
3、编写零件序号时各指引线可以相交。
A.正确
B.错误
正确答案：B
4、将机器安装在地基上或部件与机器连接时所需的尺寸是（）。
A.外形尺寸
B.装配尺寸
C.性能尺寸
D.安装尺寸
正确答案：安装尺寸
5、看懂铣刀头装配图，该装配体由几种零件组成。（）
A.16
B.9
C.8
D.11
正确答案：9
6、装配图可以表达各零件之间的装配关系和位置关系。
A.正确
B.错误
正确答案：A
7、两零件的接触表面或配合表面画一条线，不接触表面画两条线，这是装配图的规定画法。
A.正确
B.错误
正确答案：A
8、在装配图中，两零件邻接时，不同零件的剖面线应方向一致、间隔相等。
A.正确
B.错误
正确答案：B
9、为了表示运动零件的极限位置，或部件和相邻零件或部件的相互关系，可以用细双点画线画出其轮廓，这是一种假想画法。
A.正确
B.错误
正确答案：A
10、装配图中明细栏中的编号与装配图中零、部件序号必须一致。
A.正确
B.错误
正确答案：A
11、一张完整的装配图包括哪些内容？（）
A.一组视图
B.必要的尺寸
C.技术要求
D.零件序号、标题栏、明细栏
正确答案：一组视图;必要的尺寸;技术要求;零件序号、标题栏、明细栏
12、编写零件序号时各指引线可以相交。
A.正确
B.错误
正确答案：B
13、将机器安装在地基上或部件与机器连接时所需的尺寸是（）。
A.外形尺寸
B.装配尺寸
C.性能尺寸
D.安装尺寸
正确答案：安装尺寸
14、看懂铣刀头装配图，该装配体由几种零件组成。（）
A.16
B.9
C.8
D.11
正确答案：9
15、装配图可以表达各零件之间的装配关系和位置关系。
A.正确
B.错误
正确答案：A
16、两零件的接触表面或配合表面画一条线，不接触表面画两条线，这是装配图的规定画法。
A.正确
B.错误
正确答案：A
17、在装配图中，两零件邻接时，不同零件的剖面线应方向一致、间隔相等。
A.正确
B.错误
正确答案：B
18、为了表示运动零件的极限位置，或部件和相邻零件或部件的相互关系，可以用细双点画线画出其轮廓，这是一种假想画法。
A.正确
B.错误
正确答案：A
绪论单元测试
1、我们的课程主要内容包含在图学的哪几个二级学科中？（）
A.图学基础理论
B.计算机图学
C.工程图学
D.医学图学
正确答案：图学基础理论;工程图学
2、以下哪些属于我们课程主要学习的内容？（）
A.射影几何
B.画法几何
C.机械制图
D.制图标准
正确答案：画法几何;机械制图;制图标准
3、以下哪一项不是机械图样？（）
A.零件图
B.地图
C.装配图
D.外形图
正确答案：地图
4、我们的课程要培养的主要能力包括哪几个？（）
A.空间物体的想象力
B.语言表达能力
C.初步识读工程图样的能力
D.应有的工程素养
正确答案：空间物体的想象力;初步识读工程图样的能力;应有的工程素养
5、通过本课程将了解零件图和装配图的相关知识。
A.正确
B.错误
正确答案：A
6、智能手机版-助学APP包含虚拟仿真模型。
A.正确
B.错误
正确答案：A
7、“图画是人类共通的语言，很难由第三者从中作梗。”是谁说的？
A.孔子
B.茅盾
C.鲁迅
D.老舍
正确答案：鲁迅
8、我们的课程主要内容包含在图学的哪几个二级学科中？（）
A.图学基础理论
B.计算机图学
C.工程图学
D.医学图学
正确答案：图学基础理论;工程图学
9、以下哪些属于我们课程主要学习的内容？（）
A.射影几何
B.画法几何
C.机械制图
D.制图标准
正确答案：画法几何;机械制图;制图标准
10、以下哪一项不是机械图样？（）
A.零件图
B.地图
C.装配图
D.外形图
正确答案：地图
11、我们的课程要培养的主要能力包括哪几个？（）
A.空间物体的想象力
B.语言表达能力
C.初步识读工程图样的能力
D.应有的工程素养
正确答案：空间物体的想象力;初步识读工程图样的能力;应有的工程素养
12、通过本课程将了解零件图和装配图的相关知识。
A.正确
B.错误
正确答案：A
13、智能手机版-助学APP包含虚拟仿真模型。
A.正确
B.错误
正确答案：A
14、“图画是人类共通的语言，很难由第三者从中作梗。”是谁说的？
A.孔子
B.茅盾
C.鲁迅
D.老舍
正确答案：鲁迅
第一章单元测试
1、比例是指图样中图形与其实物相应要素尺寸之比，它适用于非线性尺寸。
A.正确
B.错误
正确答案：B
2、尺寸标注中所注尺寸数值为画图尺寸。
A.正确
B.错误
正确答案：B
3、看标题栏的方向一般与绘图和看图方向一致，标题栏一般位于图纸的（）。
A.左下角
B.右下角
C.左上角
D.右上角
正确答案：右下角
4、标注角度尺寸时，其角度的数值书写方向（）。
A.和尺寸线的位置有关。
B.一律水平书写。
C.和尺寸界线有关。
D.不作要求。
正确答案：一律水平书写。
5、作图辅助线用细虚线。
A.正确
B.错误
正确答案：B
6、细点画线用于对称中心线和作图辅助线。
A.正确
B.错误
正确答案：B
7、线性尺寸的数字一般水平注写。
A.正确
B.错误
正确答案：B
8、细实线可用于下列哪种情况？（）
A.剖面线
B.尺寸界线
C.引出线
D.尺寸线
正确答案：剖面线;尺寸界线;引出线;尺寸线
9、圆弧的半径是定形尺寸。
A.正确
B.错误
正确答案：A
10、细实线可用于绘制不可见轮廓线。
A.正确
B.错误
正确答案：B
11、比例是指图样中图形与其实物相应要素尺寸之比，它适用于非线性尺寸。
A.正确
B.错误
正确答案：B
12、尺寸标注中所注尺寸数值为画图尺寸。
A.正确
B.错误
正确答案：B
13、看标题栏的方向一般与绘图和看图方向一致，标题栏一般位于图纸的（）。
A.左下角
B.右下角
C.左上角
D.右上角
正确答案：右下角
14、标注角度尺寸时，其角度的数值书写方向（）。
A.和尺寸线的位置有关。
B.一律水平书写。
C.和尺寸界线有关。
D.不作要求。
正确答案：一律水平书写。
15、作图辅助线用细虚线。
A.正确
B.错误
正确答案：B
16、细点画线用于对称中心线和作图辅助线。
A.正确
B.错误
正确答案：B
17、线性尺寸的数字一般水平注写。
A.正确
B.错误
正确答案：B
18、细实线可用于下列哪种情况？（）
A.剖面线
B.尺寸界线
C.引出线
D.尺寸线
正确答案：剖面线;尺寸界线;引出线;尺寸线
19、圆弧的半径是定形尺寸。
A.正确
B.错误
正确答案：A
20、细实线可用于绘制不可见轮廓线。
A.正确
B.错误
正确答案：B
第二章单元测试
1、直线AC在平面ABCD上。
A.正确
B.错误
正确答案：A
2、图中直线是（）线。
A.铅垂线
B.正垂线
C.正平线
D.水平线
正确答案：正垂线
3、正垂圆的（）直线的长度，与该圆的直径相等。
A.水平投影
B.正面投影
C.侧面投影
D.中心投影
正确答案：正面投影
4、正投影法可以用来绘制（）。
A.正投影图
B.透视图
C.斜轴测图
D.正轴测图
正确答案：正投影图;正轴测图
5、这是的两面投影。
A.正垂线
B.一般位置直线
C.水平线
D.正平线
正确答案：水平线
6、点在直线上，点的投影不一定在直线的同面投影上。
A.正确
B.错误
正确答案：B
7、图中
标记的两个等量关系是反映A点（）两个投影的投影关系。
A.正面投影和水平投影
B.正面投影和侧面投影
C.水平投影和侧面投影
D.不知道
正确答案：水平投影和侧面投影
8、图中平面图形是（）面。
A.正平面
B.正垂面
C.侧垂面
D.水平面
正确答案：水平面
9、图中平面图形是（）面。
A.正平面
B.水平面
C.侧垂面
D.一般位置平面
正确答案：侧垂面
10、直线AC在平面ABCD上。
A.正确
B.错误
正确答案：A
11、图中直线是（）线。
A.铅垂线
B.正垂线
C.正平线
D.水平线
正确答案：正垂线
12、正垂圆的（）直线的长度，与该圆的直径相等。
A.水平投影
B.正面投影
C.侧面投影
D.中心投影
正确答案：正面投影
13、正投影法可以用来绘制（）。
A.正投影图
B.透视图
C.斜轴测图
D.正轴测图
正确答案：正投影图;正轴测图
14、这是的两面投影。
A.正垂线
B.一般位置直线
C.水平线
D.正平线
正确答案：水平线
15、点在直线上，点的投影不一定在直线的同面投影上。
A.正确
B.错误
正确答案：B
16、图中
标记的两个等量关系是反映A点（）两个投影的投影关系。
A.正面投影和水平投影
B.正面投影和侧面投影
C.水平投影和侧面投影
D.不知道
正确答案：水平投影和侧面投影
17、图中平面图形是（）面。
A.正平面
B.正垂面
C.侧垂面
D.水平面
正确答案：水平面
18、图中平面图形是（）面。
A.正平面
B.水平面
C.侧垂面
D.一般位置平面
正确答案：侧垂面
第三章单元测试
1、回转面的形状只取决于母线的形状。
A.正确
B.错误
正确答案：B
2、纬圆垂直于回转体的轴线。
A.正确
B.错误
正确答案：A

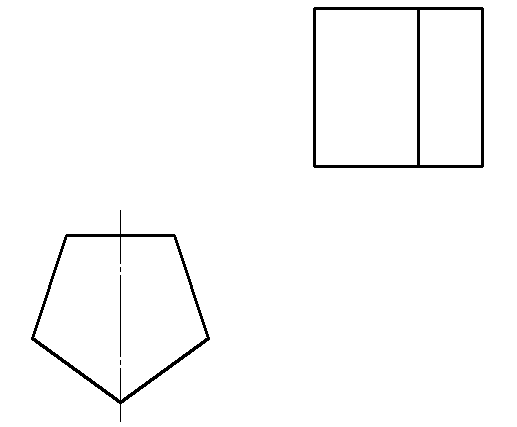

3、根据主、左视图，选择正确的俯视图。
A.
B.
C.
D.
正确答案：
4、完成正六棱柱表面点A、B的其余两面投影。
A.
B.
C.
D.
正确答案：
5、棱柱的棱线都互相平行。
A.正确
B.错误
正确答案：A
6、根据俯、左视图，选择正确的主视图。
A.
B.
C.
D.
正确答案：
7、根据主、俯视图，选择正确的左视图。
A.
B.
C.
D.
正确答案：
8、圆柱面上的素线在其轴线垂直的投影面上产生的投影为点。
A.正确
B.错误
正确答案：A
9、根据主、左视图，选择正确的俯视图。
A.
B.
C.
D.
正确答案：
10、圆锥面上的素线在其轴线垂直的投影面上产生的投影不具有积聚性。
A.正确
B.错误
正确答案：A
11、回转面的形状只取决于母线的形状。
A.正确
B.错误
正确答案：B
12、纬圆垂直于回转体的轴线。
A.正确
B.错误
正确答案：A
13、根据主、左视图，选择正确的俯视图。
A.
B.
C.
D.
正确答案：
14、完成正六棱柱表面点A、B的其余两面投影。
A.
B.
C.
D.
正确答案：
15、棱柱的棱线都互相平行。
A.正确
B.错误
正确答案：A
16、根据俯、左视图，选择正确的主视图。
A.
B.
C.
D.
正确答案：
17、根据主、俯视图，选择正确的左视图。
A.
B.
C.
D.
正确答案：
18、圆柱面上的素线在其轴线垂直的投影面上产生的投影为点。
A.正确
B.错误
正确答案：A
19、根据主、左视图，选择正确的俯视图。
A.
B.
C.
D.
正确答案：
20、圆锥面上的素线在其轴线垂直的投影面上产生的投影不具有积聚性。
A.正确
B.错误
正确答案：A
第四章单元测试
1、平面立体被单一截平面截切，截交线的形状是平面多边形。
A.正确
B.错误
正确答案：A
2、截平面平行圆锥的轴线截切，和圆锥面的截交线为双曲线。
A.正确
B.错误
正确答案：A

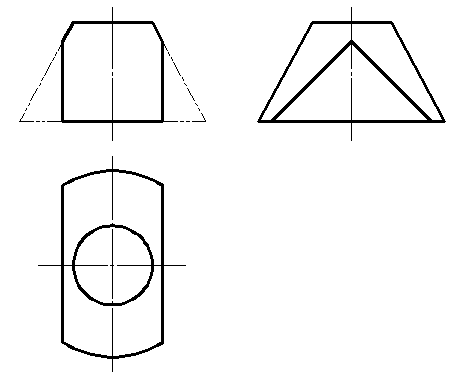

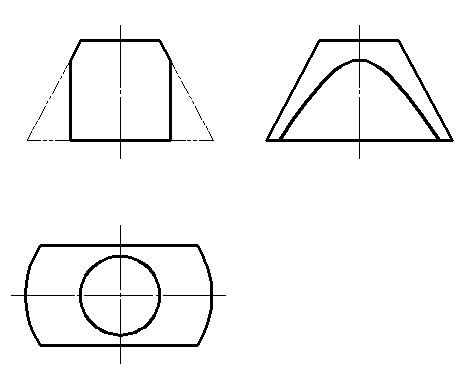

3、完成圆锥被切割后的俯视图，并补画左视图。
A.
B.
C.
D.
正确答案：
4、截平面垂直于圆柱的轴线截切时，和圆柱面的截交线为纬圆。
A.正确
B.错误
正确答案：A
5、平面立体截交线的形状只与被截立体的形状有关。
A.正确
B.错误
正确答案：B
6、圆柱面上母线和轴线平行。
A.正确
B.错误
正确答案：A
7、圆锥面上母线和轴线平行。
A.正确
B.错误
正确答案：B
8、回转体的截交线一定是平面曲线。
A.正确
B.错误
正确答案：B
9、截交线是截平面和立体表面的交线。
A.正确
B.错误
正确答案：A
10、截平面倾斜于圆锥的轴线截切，和圆锥面的截交线形状可能为（）。
A.圆
B.椭圆
C.抛物线
D.双曲线
E.直线
正确答案：椭圆;抛物线;双曲线;直线
11、平面立体被单一截平面截切，截交线的形状是平面多边形。
A.正确
B.错误
正确答案：A
12、截平面平行圆锥的轴线截切，和圆锥面的截交线为双曲线。
A.正确
B.错误
正确答案：A
13、完成圆锥被切割后的俯视图，并补画左视图。
A.
B.
C.
D.
正确答案：
14、截平面垂直于圆柱的轴线截切时，和圆柱面的截交线为纬圆。
A.正确
B.错误
正确答案：A
15、平面立体截交线的形状只与被截立体的形状有关。
A.正确
B.错误
正确答案：B
16、圆柱面上母线和轴线平行。
A.正确
B.错误
正确答案：A
17、圆锥面上母线和轴线平行。
A.正确
B.错误
正确答案：B
18、回转体的截交线一定是平面曲线。
A.正确
B.错误
正确答案：B
19、截交线是截平面和立体表面的交线。
A.正确
B.错误
正确答案：A
20、截平面倾斜于圆锥的轴线截切，和圆锥面的截交线形状可能为（）。
A.圆
B.椭圆
C.抛物线
D.双曲线
E.直线
正确答案：椭圆;抛物线;双曲线;直线
第五章单元测试
1、当以下那些情况发生时，组合相贯线形状通常会改变
A.相贯两个立体表面，其中一个形状发生改变
B.相贯两个立体表面形状都发生改变
C.相贯两个立体表面形状都没有改变
正确答案：相贯两个立体表面，其中一个形状发生改变;相贯两个立体表面形状都发生改变
2、相贯线是相交两立体表面的共有线，相贯线上的点是两个立体表面的共有点。
A.正确
B.错误
正确答案：A
3、下图中两圆柱的相贯线投影是否正确？
A.正确
B.错误
正确答案：A
4、不等直径的两个圆柱正贯，相贯线是空间的马鞍形曲线，围绕小圆柱一周，且凸向大圆柱的轴线。
A.正确
B.错误
正确答案：A
5、参与相贯的两个回转体中，如果至少有一个是轴线垂直于投影面的圆柱，且该圆柱面的积聚性投影为已知，那么它们的相贯线的投影可以用积聚性法求。
A.正确
B.错误
正确答案：A
6、平面立体与回转体相贯产生的相贯线可以是直线，平面曲线或者空间曲线。
A.正确
B.错误
正确答案：B
7、表面取点法求曲线的投影时，其中的特殊点通常可以是曲线上的（）
A.极限点
B.曲线的对称点
C.曲线与所有转向轮廓线的交点
正确答案：极限点;曲线的对称点;曲线与所有转向轮廓线的交点
8、下面立体的三视图中，哪个是正确的？
A.
B.
C.
D.
正确答案：
9、表面取点法最适合用在以下哪种情况（）
A.求直线的投影
B.求投影面平行圆的投影
C.求空间复杂曲线的圆形投影
D.求曲线的非圆投影
正确答案：求曲线的非圆投影
10、同轴回转体，同轴的回转面的交线是（）
A.直线
B.垂直于共同轴线的椭圆
C.垂直于共同轴线的马鞍形曲线
D.垂直于共同轴线的圆
正确答案：垂直于共同轴线的圆
11、当以下那些情况发生时，组合相贯线形状通常会改变
A.相贯两个立体表面，其中一个形状发生改变
B.相贯两个立体表面形状都发生改变
C.相贯两个立体表面形状都没有改变
正确答案：相贯两个立体表面，其中一个形状发生改变;相贯两个立体表面形状都发生改变
12、相贯线是相交两立体表面的共有线，相贯线上的点是两个立体表面的共有点。
A.正确
B.错误
正确答案：A
13、下图中两圆柱的相贯线投影是否正确？
A.正确
B.错误
正确答案：A
14、不等直径的两个圆柱正贯，相贯线是空间的马鞍形曲线，围绕小圆柱一周，且凸向大圆柱的轴线。
A.正确
B.错误
正确答案：A
15、参与相贯的两个回转体中，如果至少有一个是轴线垂直于投影面的圆柱，且该圆柱面的积聚性投影为已知，那么它们的相贯线的投影可以用积聚性法求。
A.正确
B.错误
正确答案：A
16、平面立体与回转体相贯产生的相贯线可以是直线，平面曲线或者空间曲线。
A.正确
B.错误
正确答案：B
17、表面取点法求曲线的投影时，其中的特殊点通常可以是曲线上的（）
A.极限点
B.曲线的对称点
C.曲线与所有转向轮廓线的交点
正确答案：极限点;曲线的对称点;曲线与所有转向轮廓线的交点
18、下面立体的三视图中，哪个是正确的？
A.
B.
C.
D.
正确答案：
19、表面取点法最适合用在以下哪种情况（）
A.求直线的投影
B.求投影面平行圆的投影
C.求空间复杂曲线的圆形投影
D.求曲线的非圆投影
正确答案：求曲线的非圆投影
20、同轴回转体，同轴的回转面的交线是（）
A.直线
B.垂直于共同轴线的椭圆
C.垂直于共同轴线的马鞍形曲线
D.垂直于共同轴线的圆
正确答案：垂直于共同轴线的圆
第六章单元测试
1、形体分析法和线面分析法是阅读组合体视图的常用方法。
A.正确
B.错误
正确答案：A
2、视图中的封闭线框通常表示物体上的哪些内容？
A.平面
B.曲面
C.平面的交线
D.基本体
正确答案：平面;曲面;基本体
3、组合体中所标注的尺寸包括哪些尺寸？（）
A.定形尺寸
B.毛胚尺寸
C.定位尺寸
D.总体尺寸
正确答案：定形尺寸;定位尺寸;总体尺寸
4、组合体尺寸标注中正确的是（）。
A.
B.
C.
D.
正确答案：
5、读图时几个视图要联系起来看。
A.正确
B.错误
正确答案：A
6、当两形体的表面相错时，中间应该有线隔开。
A.正确
B.错误
正确答案：A
7、基本体表面之间相交产生的截交线不能画出其投影。
A.正确
B.错误
正确答案：B
8、图示立体的三视图是正确的。
A.正确
B.错误
正确答案：B
9、形体分析法和线面分析法是阅读组合体视图的常用方法。
A.正确
B.错误
正确答案：A
10、视图中的封闭线框通常表示物体上的哪些内容？
A.平面
B.曲面
C.平面的交线
D.基本体
正确答案：平面;曲面;基本体
11、组合体中所标注的尺寸包括哪些尺寸？（）
A.定形尺寸
B.毛胚尺寸
C.定位尺寸
D.总体尺寸
正确答案：定形尺寸;定位尺寸;总体尺寸
12、组合体尺寸标注中正确的是（）。
A.
B.
C.
D.
正确答案：
13、读图时几个视图要联系起来看。
A.正确
B.错误
正确答案：A
14、当两形体的表面相错时，中间应该有线隔开。
A.正确
B.错误
正确答案：A
15、基本体表面之间相交产生的截交线不能画出其投影。
A.正确
B.错误
正确答案：B
16、图示立体的三视图是正确的。
A.正确
B.错误
正确答案：B
第七章单元测试
1、金属材料的剖面符号是与水平成45°的互相平行间隔均匀的粗实线。
A.正确
B.错误
正确答案：B
2、视图是一种表达方法，包括以下哪几种？（）
A.向视图
B.局部视图
C.基本视图
D.斜视图
正确答案：向视图;局部视图;基本视图;斜视图
3、画剖视图时，不管情况如何，一律应标出剖切位置及剖视图的名称。
A.正确
B.错误
正确答案：B
4、局部剖视图的波浪线可以用轮廓线代替。
A.正确
B.错误
正确答案：B
5、如图所示的表达方法是正确的。
A.正确
B.错误
正确答案：A
6、如图所示，压紧杆的表达方法是正确的。
A.正确
B.错误
正确答案：A
7、剖视图主要用来表达机件内部不可见的结构形状。
A.正确
B.错误
正确答案：A
8、如图图示，表达方法是正确的。
、
A.正确
B.错误
正确答案：B
9、金属材料的剖面符号是与水平成45°的互相平行间隔均匀的粗实线。
A.正确
B.错误
正确答案：B
10、视图是一种表达方法，包括以下哪几种？（）
A.向视图
B.局部视图
C.基本视图
D.斜视图
正确答案：向视图;局部视图;基本视图;斜视图
11、画剖视图时，不管情况如何，一律应标出剖切位置及剖视图的名称。
A.正确
B.错误
正确答案：B
12、局部剖视图的波浪线可以用轮廓线代替。
A.正确
B.错误
正确答案：B
13、如图所示的表达方法是正确的。
A.正确
B.错误
正确答案：A
14、如图所示，压紧杆的表达方法是正确的。
A.正确
B.错误
正确答案：A
15、剖视图主要用来表达机件内部不可见的结构形状。
A.正确
B.错误
正确答案：A
16、如图图示，表达方法是正确的。
、
A.正确
B.错误
正确答案：B
第八章单元测试
1、在渐开线齿轮中，模数和齿形角不相等的齿轮也能正确啮合。
A.正确
B.错误
正确答案：B
2、键是标准件，销不是标准件。
A.正确
B.错误
正确答案：B
3、下列属于螺纹紧固件的有 。
A.螺栓
B.螺母
C.螺柱
D.齿轮
正确答案：螺栓;螺母;螺柱
4、规定标记：滚动轴承 6204 GB/T276-2013，其内径尺寸为（）。
A.6mm
B.2mm
C.20mm
D.17mm
正确答案：20mm
5、轮毂上键槽的宽度尺寸可按图示标注。
A.正确
B.错误
正确答案：A
6、在单个圆柱齿轮的画法中，齿顶圆与齿顶线用 绘制。
A.细实线
B.虚线
C.点划线
D.粗实线
正确答案：粗实线
7、螺纹按用途不同可分为连接螺纹和传动螺纹两大类。
A.正确
B.错误
正确答案：A
8、梯形螺纹的特征代号是（）。
A.M
B.B
C.G
D.Tr
正确答案：Tr
9、螺纹终止线用粗实线绘制。
A.正确
B.错误
正确答案：A
10、在渐开线齿轮中，模数和齿形角不相等的齿轮也能正确啮合。
A.正确
B.错误
正确答案：B
11、键是标准件，销不是标准件。
A.正确
B.错误
正确答案：B
12、下列属于螺纹紧固件的有 。
A.螺栓
B.螺母
C.螺柱
D.齿轮
正确答案：螺栓;螺母;螺柱
13、规定标记：滚动轴承 6204 GB/T276-2013，其内径尺寸为（）。
A.6mm
B.2mm
C.20mm
D.17mm
正确答案：20mm
14、轮毂上键槽的宽度尺寸可按图示标注。
A.正确
B.错误
正确答案：A
15、在单个圆柱齿轮的画法中，齿顶圆与齿顶线用 绘制。
A.细实线
B.虚线
C.点划线
D.粗实线
正确答案：粗实线
16、螺纹按用途不同可分为连接螺纹和传动螺纹两大类。
A.正确
B.错误
正确答案：A
17、梯形螺纹的特征代号是（）。
A.M
B.B
C.G
D.Tr
正确答案：Tr
18、螺纹终止线用粗实线绘制。
A.正确
B.错误
正确答案：A
第九章单元测试
1、标题栏在零件图左下角，填写零件图的名称、数量、材料等信息。
A.正确
B.错误
正确答案：B
2、轴类零件的主视图一般以轴线水平作为安放位置。
A.正确
B.错误
正确答案：A
3、（）是制造和检验零件的依据。
A.轴测图
B.三视图
C.零件图
D.装配图
正确答案：零件图
4、一张完整的零件图包括一组视图和完整的尺寸即可。
A.正确
B.错误
正确答案：B
5、读泵轴的零件图，可以得知表达该零件采用了（）个视图。
A.2
B.3
C.4
D.5
正确答案：5
6、读零件图包括以下步骤：
A.概括了解
B.分析视图、尺寸
C.了解技术要求
D.综合归纳
正确答案：概括了解;分析视图、尺寸;了解技术要求;综合归纳
7、图示壳体零件的总高尺寸为（）。
A.80
B.48
C.50
D.36
正确答案：80
8、读壳体的零件图可以得到，该零件的高度尺寸基准为安装底板的下底面。
A.正确
B.错误
正确答案：A
9、标题栏在零件图左下角，填写零件图的名称、数量、材料等信息。
A.正确
B.错误
正确答案：B
10、轴类零件的主视图一般以轴线水平作为安放位置。
A.正确
B.错误
正确答案：A
11、（）是制造和检验零件的依据。
A.轴测图
B.三视图
C.零件图
D.装配图
正确答案：零件图
12、一张完整的零件图包括一组视图和完整的尺寸即可。
A.正确
B.错误
正确答案：B
13、读泵轴的零件图，可以得知表达该零件采用了（）个视图。
A.2
B.3
C.4
D.5
正确答案：5
14、读零件图包括以下步骤：
A.概括了解
B.分析视图、尺寸
C.了解技术要求
D.综合归纳
正确答案：概括了解;分析视图、尺寸;了解技术要求;综合归纳
15、图示壳体零件的总高尺寸为（）。
A.80
B.48
C.50
D.36
正确答案：80
16、读壳体的零件图可以得到，该零件的高度尺寸基准为安装底板的下底面。
A.正确
B.错误
正确答案：A
第十章单元测试
1、装配图中明细栏中的编号与装配图中零、部件序号必须一致。
A.正确
B.错误
正确答案：A
2、一张完整的装配图包括哪些内容？（）
A.一组视图
B.必要的尺寸
C.技术要求
D.零件序号、标题栏、明细栏
正确答案：一组视图;必要的尺寸;技术要求;零件序号、标题栏、明细栏
3、编写零件序号时各指引线可以相交。
A.正确
B.错误
正确答案：B
4、将机器安装在地基上或部件与机器连接时所需的尺寸是（）。
A.外形尺寸
B.装配尺寸
C.性能尺寸
D.安装尺寸
正确答案：安装尺寸
5、看懂铣刀头装配图，该装配体由几种零件组成。（）
A.16
B.9
C.8
D.11
正确答案：9
6、装配图可以表达各零件之间的装配关系和位置关系。
A.正确
B.错误
正确答案：A
7、两零件的接触表面或配合表面画一条线，不接触表面画两条线，这是装配图的规定画法。
A.正确
B.错误
正确答案：A
8、在装配图中，两零件邻接时，不同零件的剖面线应方向一致、间隔相等。
A.正确
B.错误
正确答案：B
9、为了表示运动零件的极限位置，或部件和相邻零件或部件的相互关系，可以用细双点画线画出其轮廓，这是一种假想画法。
A.正确
B.错误
正确答案：A
10、装配图中明细栏中的编号与装配图中零、部件序号必须一致。
A.正确
B.错误
正确答案：A
11、一张完整的装配图包括哪些内容？（）
A.一组视图
B.必要的尺寸
C.技术要求
D.零件序号、标题栏、明细栏
正确答案：一组视图;必要的尺寸;技术要求;零件序号、标题栏、明细栏
12、编写零件序号时各指引线可以相交。
A.正确
B.错误
正确答案：B
13、将机器安装在地基上或部件与机器连接时所需的尺寸是（）。
A.外形尺寸
B.装配尺寸
C.性能尺寸
D.安装尺寸
正确答案：安装尺寸

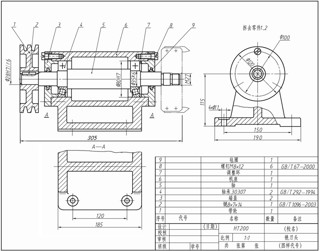

14、看懂铣刀头装配图，该装配体由几种零件组成。（）
A.16
B.9
C.8
D.11
正确答案：9
15、装配图可以表达各零件之间的装配关系和位置关系。
A.正确
B.错误
正确答案：A
16、两零件的接触表面或配合表面画一条线，不接触表面画两条线，这是装配图的规定画法。
A.正确
B.错误
正确答案：A
17、在装配图中，两零件邻接时，不同零件的剖面线应方向一致、间隔相等。
A.正确
B.错误
正确答案：B
18、为了表示运动零件的极限位置，或部件和相邻零件或部件的相互关系，可以用细双点画线画出其轮廓，这是一种假想画法。
A.正确
B.错误
正确答案：A
