智慧树知到《模拟电子技术基础（湖南大学）》章节测试答案
智慧树知到《模拟电子技术基础（湖南大学）》章节测试答案
绪论单元测试
1、线性元器件，指的就是元件的参数与通过它的电压和电流是无关的。
A.错
B.对
正确答案：对
2、非线性元件，指的就是元件的参数会随着它两端的电压电流而变化。
A.错
B.对
正确答案：对
3、这门课强调的是定性分析，手动的定量分析为估算。
A.错
B.对
正确答案：对
4、在模拟电子系统里，一般而言，传感器的作用是把非电的物理量转换为电信号，传输给后面电子系统进行处理。
A.对
B.错
正确答案：对
5、一般而言，放大器的质量和价格与它的衡量参数和主要指标紧密相关。
A.错
B.对
正确答案：对
第一章单元测试
1、某放大电路在负载开路时，测得输出电压为5V，在输入电压不变的情况下接入3KΩ的负载电阻，输出电压下降到3V，说明该放大电路的输出电阻为（）
A.4KΩ
B.5KΩ
C.3KΩ
D.2KΩ
正确答案：2KΩ
2、某放大电路在接有2KΩ负载电阻时，测得输出电压为3V，在输入电压不变的情况下断开负载电阻，输出电压上升到7.5V，说明该放大电路的输出电阻为（）
A.3KΩ
B.12KΩ
C.6KΩ
D.9KΩ
正确答案：3KΩ
3、已知某放大电路的输出电阻为3KΩ，在接有4KΩ负载电阻时，测得输出电压为2V。在输入电压不变的条件，断开负载电阻，输出电压将上升到（）
A.4.5V
B.3.5V
C.2.5V
D.1V
正确答案：3.5V
4、放大电路对不同频率的正弦信号的稳态响应特性简称为（）
A.放大倍数
B.频率响应
C.相移
正确答案：频率响应
5、由于放大电路对含有多种频率信号的（）不同而产生的波形失真，称为幅度失真
A.相移
B.频率响应
C.放大倍数
正确答案：放大倍数
6、由于放大电路对信号中不同频率产生的（）不同而产生的波形失真，称为相位失真
A.频率响应
B.相移
C.放大倍数
正确答案：相移
7、测得某放大电路的输入正弦电压和电流的峰值分别为10mV和10μA，在负载电阻为2KΩ时，测得输出正弦电压信号的峰值为2V。试计算该放大电路的电压放大倍数（）
A.400
B.600
C.800
D.200
正确答案：200
8、测得某放大电路的输入正弦电压和电流的峰值分别为10mV和10μA，在负载电阻为2KΩ时，测得输出正弦电压信号的峰值为2V。试计算该放大电路的电流放大倍数（）
A.200
B.150
C.100
D.50
正确答案：100
第二章单元测试

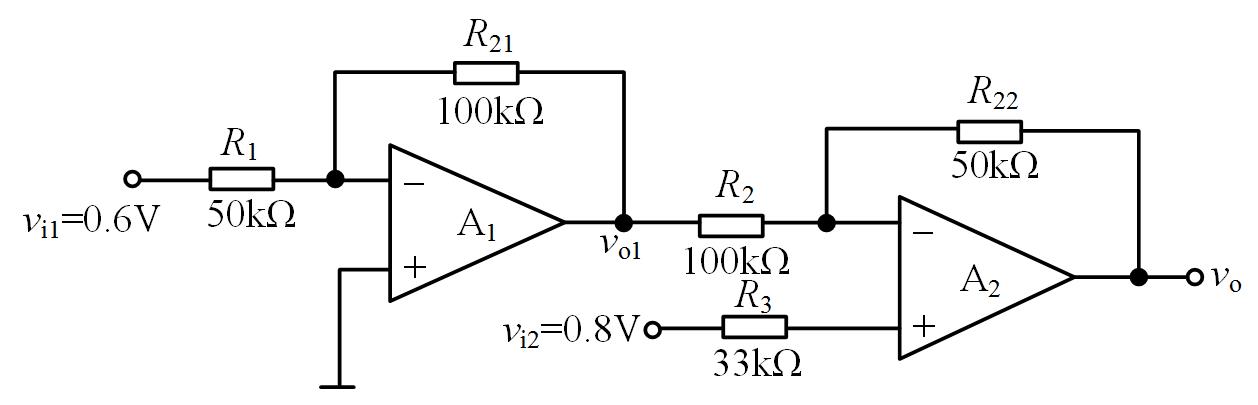

1、电路如图所示，设运放均是理想的。试求vo1的电压。
A.-0.6V
B.1.2V
C.0V
D.-1.2V
正确答案：-1.2V
2、电路如图所示，设运放均是理想的。试求vo的电压。
A.1.8V
B.0V
C.1.2V
D.0.6V
正确答案：1.8V

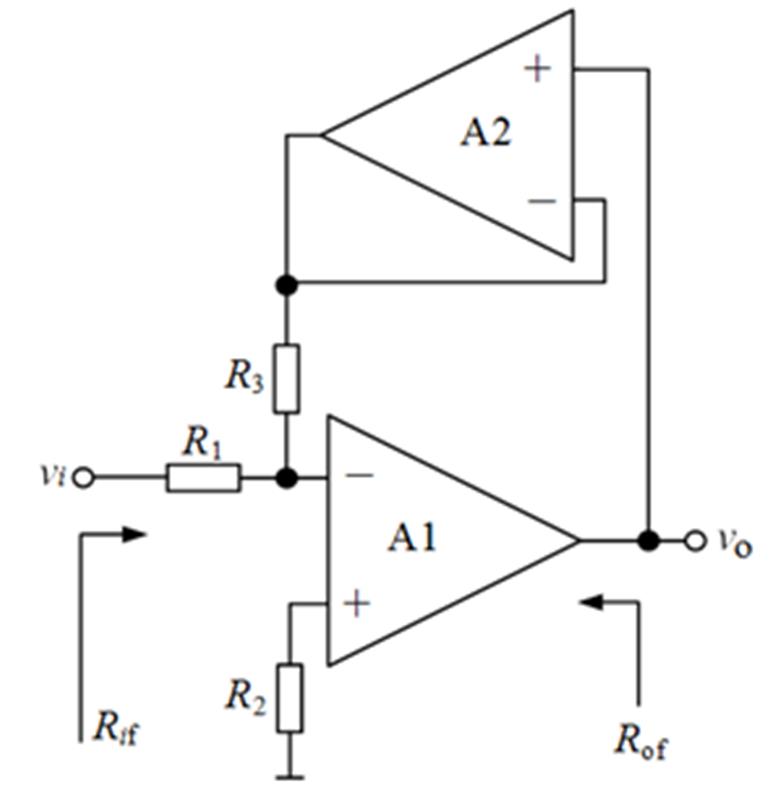

3、由集成运放A1、A2组成的反馈放大电路如图所示，设A1、A2均为理想运放。试求闭环电压放大倍数Avf =vo/vi
A.A2*R3/R1
B.-R3/R1
C.-A2*R3/R1
D.R3/R1
正确答案：-R3/R1
4、由集成运放A1、A2组成的反馈放大电路如图所示，设A1、A2均为理想运放。试求输入电阻Rif
A.R1
B.R3
C.R3/R1
D.R2
正确答案：R1
5、由集成运放A1、A2组成的反馈放大电路如图所示，设A1、A2均为理想运放。试求输出电阻Rof
A.R1
B.0
C.R2
D.R3/R1
正确答案：0
第三章单元测试

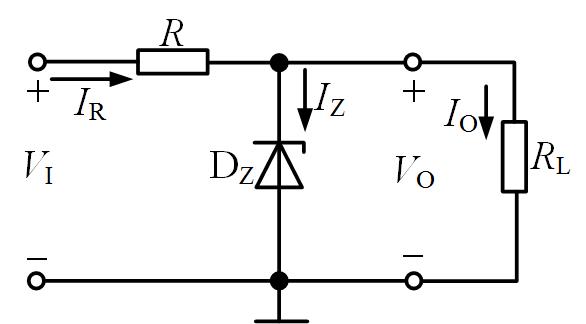

1、一硅稳压管稳压电路如图所示。其中未经稳压的直流输入电压VI=18V，R=1kΩ，RL=2kΩ，硅稳压管DZ的稳定电压VZ=10V，动态电阻及未被击穿时的反向电流均可忽略。试求VO的值。
A.18V
B.10V
C.12V
D.0V
正确答案：10V
2、一硅稳压管稳压电路如图所示。其中未经稳压的直流输入电压VI=18V，R=1kΩ，RL=2kΩ，硅稳压管DZ的稳定电压VZ=10V，动态电阻及未被击穿时的反向电流均可忽略。试求Io的值.
A.8mA
B.5mA
C.3mA
D.0mA
正确答案：5mA
3、一硅稳压管稳压电路如图所示。其中未经稳压的直流输入电压VI=18V，R=1kΩ，RL=2kΩ，硅稳压管DZ的稳定电压VZ=10V，动态电阻及未被击穿时的反向电流均可忽略。试求IR的值.
A.8mA
B.5mA
C.0mA
D.3mA
正确答案：8mA
4、一硅稳压管稳压电路如图所示。其中未经稳压的直流输入电压VI=18V，R=1kΩ，RL=2kΩ，硅稳压管DZ的稳定电压VZ=10V，动态电阻及未被击穿时的反向电流均可忽略。试求IZ的值.
A.3mA
B.0mA
C.8mA
D.5mA
正确答案：3mA
5、一硅稳压管稳压电路如图所示。其中未经稳压的直流输入电压VI=18V，R=1kΩ，RL=2kΩ，硅稳压管DZ的稳定电压VZ=10V，动态电阻及未被击穿时的反向电流均可忽略。试求RL值降低到多大时，电路的输出电压将不再稳定.
A.1.25kΩ
B.2.5kΩ
C.3kΩ
D.2kΩ
正确答案：1.25kΩ
第四章单元测试
1、放大电路如图2所示。
已知的
，
，
，
设通带内各电容均可视为交流短路。试求
（）
A.4mA
B.2mA
C.5mA
D.1.6mA
正确答案：1.6mA
2、放大电路如图2所示。
已知的
，
，
，设通带内各电容均可视为交流短路。试求
（）
A.2V
B.4v
C.1V
D.3V
正确答案：2V
3、放大电路如图2所示。
已知的
，
，
，设通带内各电容均可视为交流短路。试求
（）
A.1V
B.4.6V
C.2.4V
D.3.84V
正确答案：3.84V
4、放大电路如图2所示。
已知的
，
，
，设通带内各电容均可视为交流短路。试判断
工作在哪个区（）
A.不详
B.饱和区
C.截止区
D.可变电阻区
正确答案：饱和区
5、放大电路如图2所示。
已知的
，
，
，设通带内各电容均可视为交流短路。试求跨导
（）
A.4ms
B.8ms
C.6ms
D.10ms
正确答案：8ms
6、放大电路如图2所示。
已知的
，
，
，设通带内各电容均可视为交流短路。试求电压增益
（）
A.-40.8
B.-10.8
C.40.8
D.10.8
正确答案：-40.8
7、放大电路如图2所示。
已知的
，
，
，设通带内各电容均可视为交流短路。试求输入电阻
（）
A.20KΩ
B.50KΩ
C.30KΩ
D.40KΩ
正确答案：50KΩ
8、放大电路如图2所示。
已知的
，
，
，设通带内各电容均可视为交流短路。试求输出电阻
（）
A.11.1KΩ
B.5.1KΩ
C.3.1KΩ
D.8.1KΩ
正确答案：5.1KΩ
第五章单元测试
1、电路如图所示，设三极管的β=80，VBE=0.7V，ICEO和VCES可忽略，求：当开关S2置于A位置，S1置于A位置时，三极管处于何种状态？
A.不详
B.饱和
C.放大
D.截止
正确答案：饱和
2、电路如图所示，设三极管的β=80，VBE=0.7V，ICEO和VCES可忽略，求：当开关S2置于A位置，S1置于B位置时，三极管处于何种状态？
A.不详
B.放大
C.饱和
D.截止
正确答案：放大
3、电路如图所示，设三极管的β=80，VBE=0.7V，ICEO和VCES可忽略，求：当开关S2置于A位置，S1置于C位置时，三极管处于何种状态？
A.饱和
B.不详
C.截止
D.放大
正确答案：截止
4、电路如图所示，设三极管的β=80，VBE=0.7V，ICEO和VCES可忽略，求：当开关S1置于A位置，S2置于B位置时，三极管处于何种状态？
A.饱和
B.不详
C.截止
D.放大
正确答案：放大
5、电路如图所示，设三极管的β=80，VBE=0.7V，ICEO和VCES可忽略，求：当开关S1置于A位置，S2置于C位置时，三极管处于何种状态？
A.饱和
B.截止
C.放大
D.不详
正确答案：饱和
第六章单元测试
1、已知某放大电路电压增益的频率特性表达式为：（式中f的单位为Hz）
试求该电路的上限频率。
A.10kHz
B.50kHz
C.100kHz
D.200kHz
正确答案：10kHz
2、已知某放大电路电压增益的频率特性表达式为：（式中f的单位为Hz）
试求该电路的下限频率。
A.10Hz
B.20Hz
C.25Hz
D.15Hz
正确答案：20Hz
3、已知某放大电路电压增益的频率特性表达式为：（式中f的单位为Hz）
试求该电路的中频电压增益。
A.-20
B.20
C.100
D.-100
正确答案：100
4、已知某放大电路电压增益的频率特性表达式为：（式中f的单位为Hz）
试求该电路的中频电压增益的分贝数。
A.-40dB
B.40dB
C.20dB
D.-20dB
正确答案：40dB
5、已知某放大电路电压增益的频率特性表达式为：（式中f的单位为Hz）
试求该电路的输出电压与输入电压在中频区的相位差。
A.90°
B.0°
C.45°
D.30°
正确答案：0°
第七章单元测试

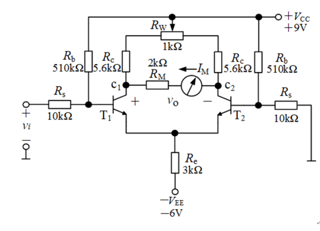

1、差分放大电路如图所示。电流表M的满偏电流为100μA，电表支路的总电阻RM＝2kW，两管T1、T2特性对称，β＝50，rbb’＝300W，VBE＝0.7V，电位器RW的滑动端位于中点。求ICQ（）
A.3.78mA
B.0.88mA
C.2.56mA
D.1.64mA
正确答案：0.88mA
2、差分放大电路如图所示。电流表M的满偏电流为100μA，电表支路的总电阻RM＝2kW，两管T1、T2特性对称，β＝50，rbb’＝300W，VBE＝0.7V，电位器RW的滑动端位于中点。求VCQ（）
A.2.4V
B.5.4V
C.1.8V
D.3.6V
正确答案：3.6V
3、差分放大电路如图所示。电流表M的满偏电流为100μA，电表支路的总电阻RM＝2kW，两管T1、T2特性对称，β＝50，rbb’＝300W，VBE＝0.7V，电位器RW的滑动端位于中点。求VBQ（）
A.1V
B.2V
C.0V
D.1.5V
正确答案：0V
4、差分放大电路如图所示。电流表M的满偏电流为100μA，电表支路的总电阻RM＝2kW，两管T1、T2特性对称，β＝50，rbb’＝300W，VBE＝0.7V，电位器RW的滑动端位于中点。求VEQ（）
A.-0.7V
B.0.7V
C.-1.1V
D.0V
正确答案：-0.7V
5、差分放大电路如图所示。电流表M的满偏电流为100μA，电表支路的总电阻RM＝2kW，两管T1、T2特性对称，β＝50，rbb’＝300W，VBE＝0.7V，电位器RW的滑动端位于中点。求该双端输出的Avd（差模放大倍数 提示：若两电阻并联，计算时可忽略阻值大得多的电阻） （）
A.-3.6
B.-1.8
C.-2
D.-7.2
正确答案：-3.6
6、差分放大电路如图所示。电流表M的满偏电流为100μA，电表支路的总电阻RM＝2kW，两管T1、T2特性对称，β＝50，rbb’＝300W，VBE＝0.7V，电位器RW的滑动端位于中点。求为使电流表指针满偏，需加多大的输入电压（）
A.20mV
B.55mV
C.100mV
D.15mV
正确答案：55mV
第八章单元测试

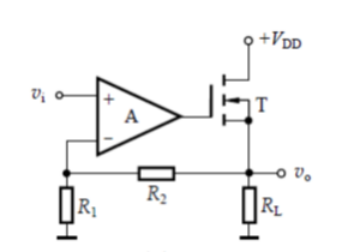

1、电路如图所示，试判断电路级间反馈的极性和类型（组态）（）
A.电压并联负反馈
B.电流并联负反馈
C.电压串联负反馈
D.电流串联负反馈
正确答案：电压串联负反馈
2、电路如图所示，若电路满足深度负反馈条件，试求反馈系数（）
A.R1
B.R1/(R1+R2)
C.R2
D.R1+R2
正确答案：R1/(R1+R2)
3、电路如图所示，若电路满足深度负反馈条件，试求闭环电压增益（）
A.(R1+R2)/R1
B.R2
C.R1
D.(R1+R2)/R2
正确答案：(R1+R2)/R1

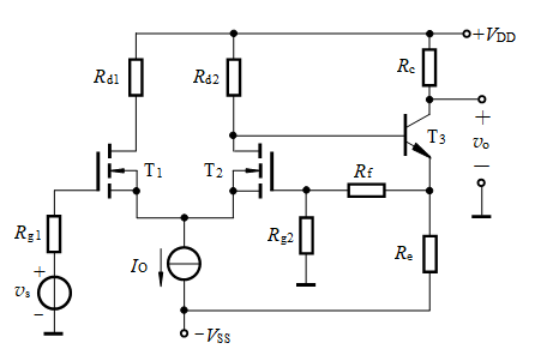

4、电路如图所示，判断级间反馈的极性和类型（）
A.电压串联负反馈
B.电流并联负反馈
C.电压并联负反馈
D.电流串联负反馈
正确答案：电流串联负反馈
5、电路如图所示，该反馈对输入电阻带来什么影响（）
A.无影响
B.不确定
C.减小输入电阻
D.增大输入电阻
正确答案：增大输入电阻
6、电路如图所示，该反馈对输出电阻带来什么影响（）
A.增大输出电阻
B.无影响
C.减小输出电阻
D.不确定
正确答案：增大输出电阻
第九章单元测试

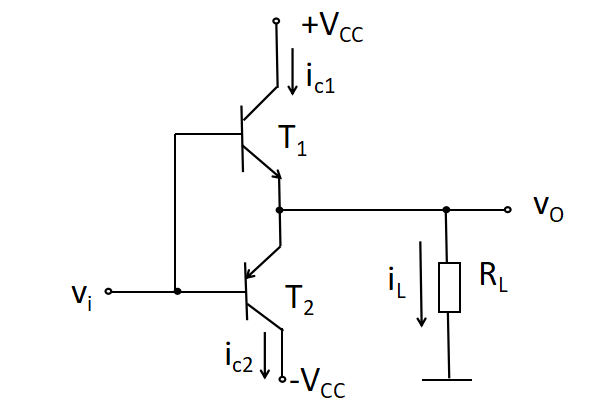

1、功放电路如图所示，设输入为一个正弦信号，负载RL为8Ω，VCES=0,要求电路最大输出功率为10W，求电源电压的最小值（）
A.24V
B.36V
C.12V
D.10V
正确答案：12V
2、功放电路如图所示，设输入为一个正弦信号，负载RL为8Ω，VCES=0,要求电路最大输出功率为10W，求最大集电极电流ICM（）
A.6A
B.2A
C.3A
D.1.5A
正确答案：1.5A
3、功放电路如图所示，设输入为一个正弦信号，负载RL为8Ω，VCES=0,要求电路最大输出功率为10W，求击穿电压V(BR)CEO的最小值。
A.36V
B.12V
C.48V
D.24V
正确答案：24V
4、功放电路如图所示，设输入为一个正弦信号，负载RL为8Ω，VCES=0,要求电路最大输出功率为10W，求每管的管耗PTM（）
A.2W
B.4W
C.8W
D.16W
正确答案：2W
5、功放电路如图所示，设输入为一个正弦信号，负载RL为8Ω，VCES=0,要求电路最大输出功率为10W，输出功率达到10W时，输入电压最大值应为多少（）V
A.24
B.12.65
C.36
D.18
正确答案：12.65
第十章单元测试
1、如图所示，设A1、A2为理想运放。导出
的表达式。
A.
B.
C.
D.
正确答案：
2、如图所示，设A1、A2为理想运放。导出
的表达式。
A.
B.
C.
D.
正确答案：
3、如图所示，设A1、A2为理想运放。判断A1级和整个电路是什么类型的滤波器。
A.一阶低通滤波电路、一阶低通滤波电路
B.一阶低通滤波电路、一阶高通滤波电路
C.一阶高通滤波电路、一阶高通滤波电路
D.一阶高通滤波电路、一阶低通滤波电路
正确答案：一阶高通滤波电路、一阶低通滤波电路
4、电路如图所示，设图中运放为理想器件。根据相位平衡条件，判断其能产生振荡。
A.错
B.对
正确答案：对
5、图所示电路中，能产生正弦波振荡。
A.对
B.错
正确答案：对
第十一章单元测试
1、稳压电路如图所示，已知稳压二极管DZ的VZ=10V，PZM=1W，IZmin=2mA。求稳压管的最大稳定电流IZM。
A.42mA
B.100mA
C.40mA
D.140mA
正确答案：100mA
2、稳压电路如图所示，已知稳压二极管DZ的VZ=10V，PZM=1W，IZmin=2mA。求稳压管稳定工作时负载上的电流。
A.40mA
B.140mA
C.100mA
D.42mA
正确答案：40mA
3、稳压电路如图所示，已知稳压二极管DZ的VZ=10V，PZM=1W，IZmin=2mA。当电路工作在稳压状态时，输入电压VI的允许变化范围。
A.20V~25V
B.14.2V~24V
C.10V~20V
D.15V~25V
正确答案：14.2V~24V
4、一个桥式整流、电容滤波电路如图所示，已知VI=20×1.414sin100πt(V)，设二极管可以看做理想二极管。当电容C开路，R≠∞，估算对应的直流电压平均值VO。
A.15V
B.17V
C.18V
D.16V
正确答案：18V
5、一个桥式整流、电容滤波电路如图所示，已知VI=20×1.414sin100πt(V)，设二极管可以看做理想二极管。当电容C接入，R＝∞，估算对应的直流电压平均值VO。
A.25.28V
B.28.28V
C.28.5V
D.26.5V
正确答案：28.28V
6、一个桥式整流、电容滤波电路如图所示，已知VI=20×1.414sin100πt(V)，设二极管可以看做理想二极管。当有一个二极管开路，电容C接入，R＝∞，估算对应的直流电压平均值VO。
A.26.5V
B.28.5V
C.28.28V
D.25.28V
正确答案：28.28V
