智慧树知到《模拟电子技术基础（九江职业技术学院）》章节测试答案
智慧树知到《模拟电子技术基础（九江职业技术学院）》章节测试答案
第一章单元测试
1、PN结形成后，空间电荷区由（）构成。
A.空穴
B.价电子
C.自由电子
D.杂质离子
正确答案：杂质离子
2、硅二极管的反向电流很小，其大小随反向电压的增大而（）。
A.增大
B.基本不变
C.减小
正确答案：基本不变
3、流过二极管的正向电流增大，其直流电阻将（）。
A.增大
B.减小
C.基本不变
正确答案：减小
4、变容二极管在电路中主要用作（）。
A.可变电容器
B.整流
C.稳压
D.发光
正确答案：可变电容器
5、PN结加正向电压时，空间电荷区将（）
A.变宽
B.基本不变
C.变窄
正确答案：变窄
第二章单元测试
1、有人选用最大允许集电极电流ICM＝20mA，最大允许电压UCEO＝20V，集电极最大允许耗散功率PCM＝100mW的三极管组成放大电路，其静态工作点IC＝15mA，UCE＝10V，则该管应属于下列四种状态中的（）。
A.放大性能较差
B.可能击穿
C.过热或烧坏
D.可以正常放大
正确答案：过热或烧坏
2、某放大电路在负载开路时的输出电压为6V，当接入2kΩ的负载后，其输出电压为4V，这表明该放大电路的输出电阻是（）。
A.10kΩ
B.0.5kΩ
C.2kΩ
D.1kΩ
正确答案：1kΩ

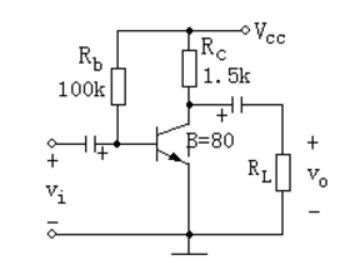

3、放大电路如图所示，如UCC>；>；UBE，且ICEO≈0，则在静态时，该三极管工作的状态是（）。
A.不定
B.饱和状态
C.截止状态
D.放大状态
正确答案：饱和状态

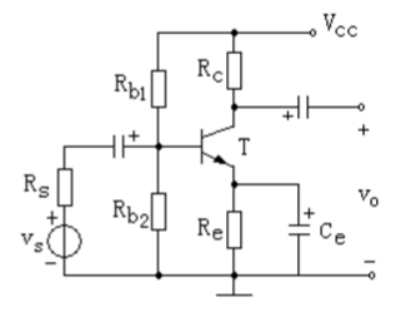

4、放大电路如图所示，三极管β＝50，电压增益为A1，如果用β＝100的管子替换β＝50的管子，这时电压增益为A2，则满足（）。
A.|A1|<；|A2|<；|2A1|
B.A2=2A1
C.A2=A1
D.|A2|<；|A1|
正确答案：|A1|<；|A2|<；|2A1|

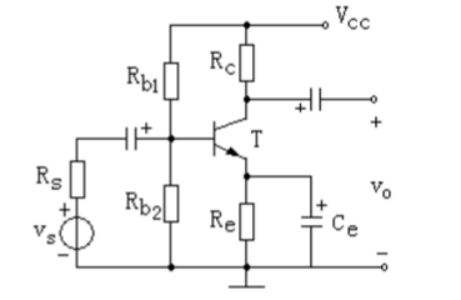

5、电路如图所示，若不慎将旁路电容Ce断开，则将（）。
A.只影响静态工作点，但不影响电压增益。
B.不影响静态工作点，也不影响电压增益。
C.不仅影响静态工作点，而且也影响电压增益。
D.不影响静态工作点，只影响电压增益。
正确答案：不影响静态工作点，只影响电压增益。
第三章单元测试
1、现测得两个共射放大电路空载时的电压放大倍数均为－100，将它们连成两级放大电路，其电压放大倍数应为10000。
A.正确
B.错误
正确答案：错误
2、阻容耦合多级放大电路各级的Q点相互独立，它只能放大交流信号。
A.正确
B.错误
正确答案：正确
3、只有直接耦合放大电路中晶休管的参数才随温度而变化。
A.正确
B.错误
正确答案：错误
4、互补输出级应采用共集或共漏接法。
A.正确
B.错误
正确答案：正确
5、直接耦合多级放大器只能放大直流信号。
A.正确
B.错误
正确答案：错误
第四章单元测试
1、集成运算放大器是：（）
A.阻容耦合多级放大器
B.变压器耦合多级放大器
C.直接耦合多级放大器
正确答案：直接耦合多级放大器
2、集成运算放大器的共模抑制比越大，表示该组件：（）
A.抑制零点漂移的能力越强
B.带负载能力越强
C.差模信号放大倍数越大
正确答案：抑制零点漂移的能力越强

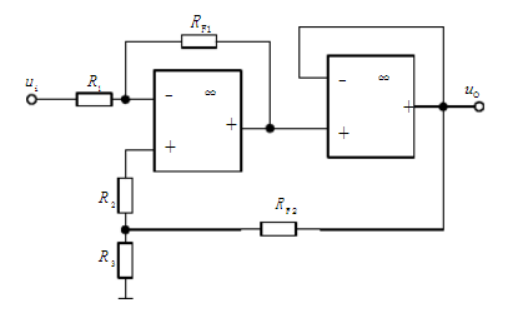

3、电路如图所示，RF2引入的反馈为：（）
A.串联电压负反馈
B.并联电压负反馈
C.串联电流负反馈
D.正反馈
正确答案：正反馈

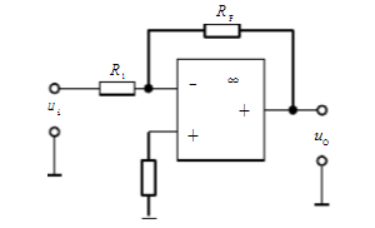

4、比例运算电路如图10-2所示，该电路的输出电阻为：（）
A.R1+RF
B.零
C.RF
正确答案：零

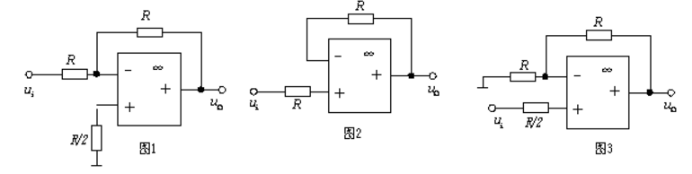

5、电路如图10-3所示，能够实现uuOi=-运算关系的电路是：（）
A.图3
B.图1
C.图2
正确答案：图1
第五章单元测试
1、电压串联负反馈放大器可以提高输入电阻，稳定放大器输入电流。
A.正确
B.错误
正确答案：错误
2、负反馈使放大器的净输入信号增加。
A.正确
B.错误
正确答案：错误
3、理想的集成运放电路输入电阻为无穷大，输出电阻为零。
A.正确
B.错误
正确答案：正确
4、若放大电路的负载固定，为使其电压放大倍数稳定，可以引入电压负反馈，也可以引入电流负反馈。
A.正确
B.错误
正确答案：正确
5、反馈信号使放大电路的净输入信号减小，称为正反馈。
A.正确
B.错误
正确答案：错误
6、负反馈只能改善反馈环路以内电路的放大性能，对反馈环路外的电路无效。
A.正确
B.错误
正确答案：正确
第六章单元测试
1、为达到四阶低通有源滤波电路，可将相同的两个低通有源滤波电路串接使用。
A.正确
B.错误
正确答案：正确
2、模拟乘法器可以用来作为放大电路使用。
A.正确
B.错误
正确答案：正确
3、变压器型集成隔离放大器的输入、输出和电源三部分电路的接地端必须连接在一起，才能传输信号。
A.正确
B.错误
正确答案：错误
4、使用集成运算放大器件来组成比例运算电路，这时可按比例运算关系任意选用电阻值。
A.正确
B.错误
正确答案：错误
5、高精度整流电路采用集成运放处理后，可以对交流小信号整流，其整流信号幅值可达微伏级。
A.正确
B.错误
正确答案：正确
第七章单元测试
1、若放大电路中，存在着负反馈，不可能产生自激振荡。
A.正确
B.错误
正确答案：正确
2、在RC串并联正弦波振荡电路中的同相比例放大电路，负反馈支路的反馈系数F=Uf/Uo越小越好，电路越容易起振。
A.正确
B.错误
正确答案：错误
3、在RC串并联正弦波振荡电路中，若RC串并联选频网络中的电阻均为R，电容均为C，则其振荡频率fo=1/RC。
A.正确
B.错误
正确答案：错误
4、在迟滞比较器电路中输出端电压通过反馈支路必须将信号返送到集成运放的同相输入端。
A.正确
B.错误
正确答案：错误
5、正弦波振荡器电路一般由基本放大电路、选频网络、正反馈网络和稳幅环节四个部分组成。
A.正确
B.错误
正确答案：正确
6、电压比较器在分析时主要是依据U+；和U-电压大小使输出电平发生高低翻转。
A.正确
B.错误
正确答案：正确
7、石英晶体振荡器就是用压电谐振构成的。
A.正确
B.错误
正确答案：正确
第八章单元测试
1、功率放大电路的最大输出功率是在输入电压为正弦波时，输出基本不失真情况下，负载上可能获得的最大（）。
A.直流功率
B.交流功率
C.平均功率
正确答案：交流功率
2、功率放大电路的转换效率是指（）
A.输出功率与晶体管所消耗的功率之比
B.晶体管所消耗的功率与电源提供的平均功率之比
C.最大输出功率与电源提供的平均功率之比
正确答案：最大输出功率与电源提供的平均功率之比
3、在OCL乙类功放电路中，若最大输出功率为1W，则电路中功放管的集电极最大功耗约为（）。
A.0.5W
B.0.2W
C.1W
正确答案：0.2W
4、在选择功放电路中的晶体管时，应当特别注意的参数有（）
A.PC M
B.β
C.IC B O
D.BUCEO
E.IC M
F.fT
正确答案：PC M；BUCEO；IC M
5、功率放大电路与电压放大电路、电流放大电路的共同点是（）
A.都使输出功率大于信号源提供的输入功率
B.都使输出电压大于输入电压
C.都使输出电流大于输入电流
正确答案：都使输出功率大于信号源提供的输入功率
第九章单元测试
1、当输入电压UI和负载电流IL变化时，稳压电路的输出电压是绝对不变的。
A.正确
B.错误
正确答案：错误
2、一般情况下，开关型稳压电路比线性稳压电路效率高。
A.正确
B.错误
正确答案：正确
3、在稳压管稳压电路中，稳压管的最大稳定电流必须大于最大负载电流。
A.正确
B.错误
正确答案：错误
4、若要组成输出电压可调、最大输出电流为3A的直流稳压电源，则应采用（）
A.电容滤波串联型稳压电路
B.电感滤波稳压管稳压电路
C.电容滤波稳压管稳压电路
D.电感滤波串联型稳压电路
正确答案：电感滤波串联型稳压电路
5、串联型稳压电路中的放大环节所放大的对象是（）
A.基准电压与采样电压之差
B.采样电压
C.基准电压
正确答案：基准电压与采样电压之差
第十章单元测试
1、给晶闸管加上正向阳极电压它就会导通。
A.正确
B.错误
正确答案：错误
2、在半控桥整流带大电感负载不加续流二极管电路中，电路出故障时会出现失控现象。
A.正确
B.错误
正确答案：正确
3、电力晶体管的外部电极也是：集电极、基极和发射极。
A.正确
B.错误
正确答案：正确
4、把交流电变成直流电的过程称为逆变。
A.正确
B.错误
正确答案：错误
5、晶闸管可控整流电路就是变流电路。
A.正确
B.错误
正确答案：错误
