智慧树知到《数字电子技术（山东科技大学）》章节测试答案
智慧树知到《数字电子技术（山东科技大学）》章节测试答案
第一章单元测试
1、一位十六进制数可以用（）位二进制数来表示。
A.4
B.3
C.2
D.1
正确答案：4
2、十进制数43可转换为（）8421BCD码。
A.10011
B.01000011
C.010011
D.1000011
正确答案：01000011
3、二进制数+1011的反码为（）。
A.00100
B.10100
C.01011
D.11011
正确答案：01011
4、有符号二进制数-89的补码为（）。
A.00100111
B.11011001
C.01011001
D.10100111
正确答案：10100111
5、与模拟电路相比，数字电路主要的优点有（）。
A.容易设计
B.抗干扰能力强
C.保密性好
D.通用性强
正确答案：抗干扰能力强;
保密性好;
通用性强
6、与八进制数(47.3)8等值的数为（）。
A.(100111.11)2
B.(27.3 )16
C.(27.6)16
D.(100111.011)2
正确答案：(27.6)16;
(100111.011)2
7、以下代码中为恒权码的为（）。
A.8421BCD码
B.格雷码
C.5421BCD码
D.余三码
正确答案：8421BCD码;
5421BCD码
8、与十进制数（53.5）10等值的数或代码为（）。
A.(0101 0011.0101)8421BCD
B.(110101.1)2
C.(65.4)8
D.(35.8)16
正确答案：(0101 0011.0101)8421BCD;
(110101.1)2;
(65.4)8;
(35.8)16
9、在一个8位的存储单元中，能够存储的最大无符号整数是（）。
A.（FF）16
B.（256）10
C.（127）10
D.（255）10
正确答案：（FF）16;
（255）10
10、矩形脉冲信号的参数有（）。
A.扫描期
B.脉宽
C.占空比
D.周期
正确答案：脉宽;
占空比;
周期
11、常用的BCD码有（）。
A.奇偶校验码
B.余三码
C.格雷码
D.8421码
正确答案：余三码;
8421码
12、以下几种编码中，可靠性编码是（）。
A.格雷码
B.奇偶校验码
C.8421码
D.5421码
正确答案：格雷码;
奇偶校验码
第二章单元测试
1、利用约束项化简逻辑函数时，约束项应看成（）。
A.1
B.2
C.能使圈组大的看成1，其它看成0
D.无所谓
正确答案：能使圈组大的看成1，其它看成0
2、下面的卡诺图化简，应画（）个包围圈。
A.3
B.4
C.2
D.5
正确答案：4
3、已知两输入逻辑变量AB和输出结果Y的真值表如下表，则AB的逻辑关系为（）。
A.同或
B.或非
C.与非
D.异或
正确答案：异或
4、利用卡诺图化简逻辑函数时,8个相邻的最小项可消去（）个变量。
A.4
B.3
C.1
D.2
正确答案：3
5、在函数L（A，B，C，D）=AB+CD的真值表中，L=1的状态有（）。
A.6
B.7
C.2
D.4
正确答案：7
6、在同一逻辑函数式中，下标号相同的最小项和最大项是（）关系。
A.相加等于1
B.没有关系
C.互补
D.相等
正确答案：互补
7、F=ABCD'+ABD+BCD'+ABC+BD+BC'化简为最简与或式（）。
A.ACD+BCD
B.B
C.ACD
D.A'+B'+C'+D
正确答案：B
8、逻辑变量的取值１和０可以表示（）。
A.真与假
B.电流的有、无
C.电位的高、低
D.开关的闭合、断开
正确答案：真与假;
电流的有、无;
电位的高、低;
开关的闭合、断开
9、逻辑函数的表示方法中具有唯一性的是（）。
A.逻辑图
B.卡诺图
C.真值表
D.表达式
正确答案：卡诺图;
真值表
10、F=AB'+BD+CDE+A'D=
A.(A+D)(B'+D)
B.AB'+D
C.(A+D)(B+D')
D.(A+B')D
正确答案：(A+D)(B'+D);
AB'+D
11、求一个逻辑函数F的对偶式，可将F中的（）。
A.常数中“0”换成“1”，“1”换成“0”
B.变量不变
C.原变量换成反变量，反变量换成原变量
D.“·”换成“+”，“+”换成“·”
正确答案：常数中“0”换成“1”，“1”换成“0”;
变量不变;
“·”换成“+”，“+”换成“·”
12、在何种输入情况下（），“或非”运算的结果是逻辑0。
A.全部输入是1
B.全部输入是0
C.任一输入为0，其他输入为1
D.任一输入为1
正确答案：全部输入是1;
任一输入为0，其他输入为1;
任一输入为1
13、8421BCD码是二--十进制码。
A.对
B.错
正确答案：对
14、与逻辑是至少一个条件具备事件就发生的逻辑。
A.错
B.对
正确答案：错
15、L等于A和B的异或，其表达式是L=A+B
A.错
B.对
正确答案：错
16、“同或”逻辑功能是两个输入变量A、B相同时，输出为1；A、B不同时，输出为0。
A.对
B.错
正确答案：对
17、已知逻辑函数A+B=A+C，AB=AC，则B=C
A.对
B.错
正确答案：对
18、对逻辑函数Y=A + B+ C+B 利用代入规则，令A=BC代入，得Y= BC + B+ C+B = C+B 成立。
A.对
B.错
正确答案：错
第三章单元测试
1、逻辑表达式Y=AB可以用（）直接实现。
A.非门
B.或门
C.与门
正确答案：与门
2、OC门在使用时须在（）之间接一电阻。
A.输出与地
B.输出与电源
C.输出与输入
正确答案：输出与电源
3、能实现总线连接方式的门为（）。
A.OC门
B.TTL或非门
C.TTL三态门
D.TTL与非门
正确答案：TTL三态门
4、CMOS逻辑电路是以（）为基础的集成电路。
A.三极管
B.NMOS管和PMOS管
C.NMOS管
D.PMOS管
正确答案：NMOS管和PMOS管
5、TTL电路是（）的集成电路。
A.以晶闸管为基础
B.以场效应管为基础
C.以二极管为基础
D.以晶体三极管为基础
正确答案：以晶体三极管为基础
6、对于TTL与非门，其闲置输入端的处理，可以（）。
A.与有用输入端并联
B.接地
C.通过电阻3kΩ接电源
D.接电源
正确答案：与有用输入端并联;
通过电阻3kΩ接电源;
接电源
7、以下电路中可以实现“线与”功能的有（）。
A.与非门
B.集电极开路门
C.三态输出门
D.漏极开路门
正确答案：集电极开路门;
漏极开路门
8、三极管作为开关使用时，要提高开关速度，可（）。
A.采用有源泄放回路
B.采用抗饱和三极管
C.降低饱和深度
D.增加饱和深度
正确答案：采用有源泄放回路;
采用抗饱和三极管;
降低饱和深度
9、CMOS数字集成电路与TTL数字集成电路相比突出的优点是（）。
A.高速度
B.电源范围宽
C.高抗干扰能力
D.微功耗
正确答案：电源范围宽;
高抗干扰能力;
微功耗
10、基本型的TTL门电路输出端不允许相互并联，否则将损坏器件。
A.错
B.对
正确答案：对
11、或非门的多余输入端不能接高电平。
A.错
B.对
正确答案：对
12、一般TTL门电路的输出端可以直接相连，实现线与。
A.错
B.对
正确答案：错
13、CMOS "OD门" 的输出端可连接在一起实现“线与”。
A.对
B.错
正确答案：对
14、对于TTL与非门，只要有一个输入为低电平，输出即为高电平，所以对与非门多余输入端的处理不能接低电平。
A.对
B.错
正确答案：对
15、普通的逻辑门电路的输出端不可以并联在一起，否则可能会损坏器件。
A.对
B.错
正确答案：对
16、CMOS 电路比 TTL 电路功耗大。
A.对
B.错
正确答案：错
17、TTL与非门输入端接+5V时，逻辑上属于输入“1”。
A.对
B.错
正确答案：对
18、CMOS门电路可以把输出端并联使用以实现“线与”逻辑。
A.对
B.错
正确答案：错
19、CMOS或非门与TTL或非门的逻辑功能完全相同。
A.对
B.错
正确答案：对
第四章单元测试
1、一个译码器若有100个译码输出端，则译码输入端有（）个。
A.5
B.7
C.8
D.6
正确答案：7
2、当编码器74HC148的输入端I1’、I5’、I6’、I7’为低电平，其余输入端为高电平时，则输出的编码信号为（）。
A.111
B.001
C.000
D.110
正确答案：000
3、在下列选项中，不是组合电路的有（）。
A.编码器
B.计数器
C.译码器
D.数值比较器
正确答案：计数器
4、一个八选一的数据选择器，（）数据输入端。
A.有1个
B.有2个
C.有3个
D.有8个
正确答案：有8个
5、消除组合逻辑电路“竞争-冒险”的方法有（）。
A.后级加缓冲电路
B.修改逻辑设计
C.在输出端接入滤波电容
D.引入选通脉冲
正确答案：修改逻辑设计;
在输出端接入滤波电容;
引入选通脉冲
6、共阴接法发光二极管数码显示器需选用有效输出为高电平的七段显示译码器来驱动。
A.对
B.错
正确答案：对
7、优先编码器的编码信号是相互排斥的，不允许多个编码信号同时有效。
A.对
B.错
正确答案：错
8、用4选1数据选择器不能实现3变量的逻辑函数。
A.错
B.对
正确答案：错

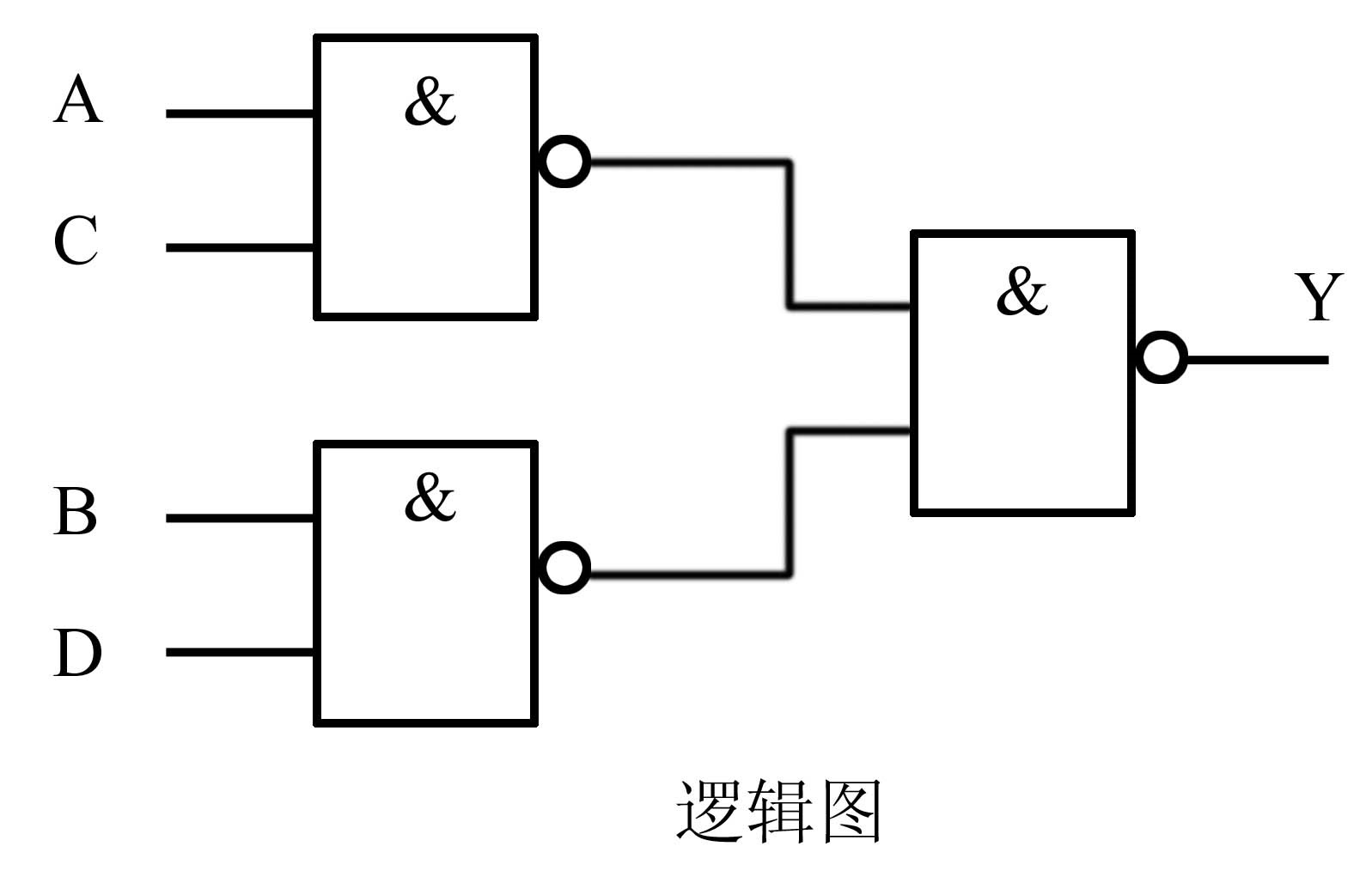

9、选出与下面所示逻辑电路图对应的逻辑关系式为（）。
A.Y=ABC
B.Y=A+B+C
C.
D.Y=AC+BD
正确答案：Y=AC+BD

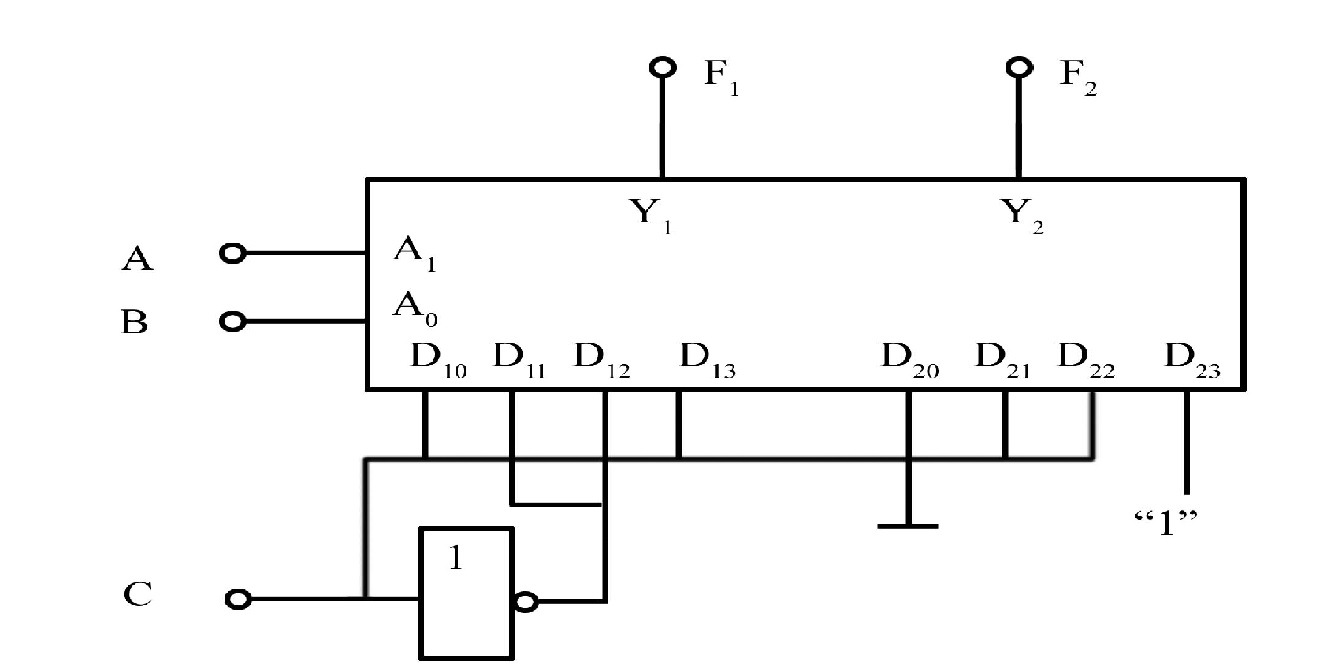

10、双四选一数据选择器构成的组合逻辑电路，输入变量为A、B、C，输出逻辑函数为F1、F2，其功能为（）。
A.F1=∑m(1,2,3,7)，F2=∑m（3,5,6,7），全减器
B.F1=∑m(1,2,4,7)，F2=∑m（1,3,6,7），全减器
C.F1=∑m(1,2,4,7)，F2=∑m(4,5,6,7)，全加器
D.F1=∑m(1,2,4,7)，F2=∑m(3,5,6,7)，全加器
正确答案：F1=∑m(1,2,4,7)，F2=∑m(3,5,6,7)，全加器

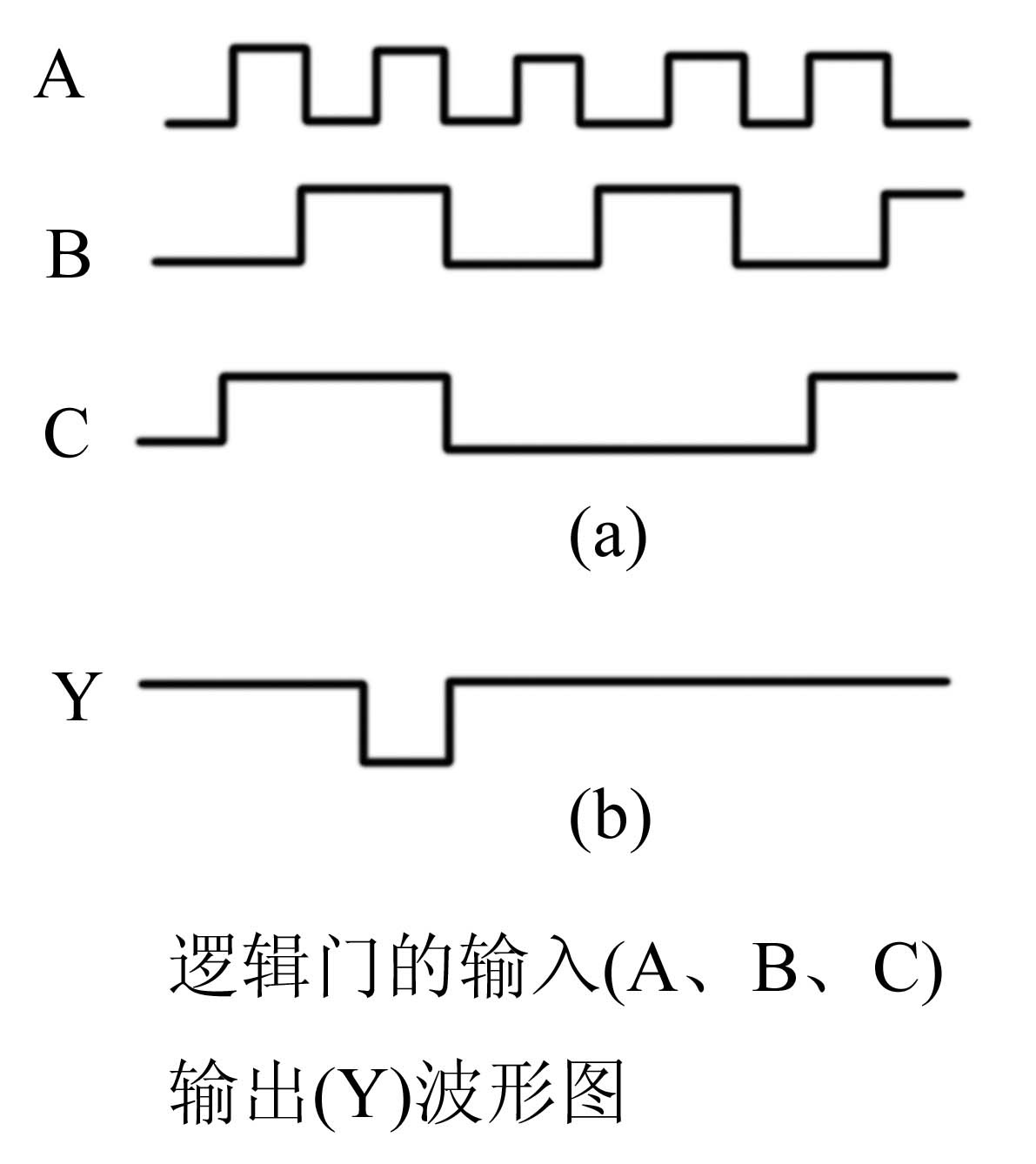

11、已知有一个3输入端的门电路，若输入信号A、B、C的波形如图(a)所示，输出信号Y的波形如图(b)所示，则该门电路执行的是（）逻辑操作。
A.与
B.或非
C.与非
D.或
正确答案：与非

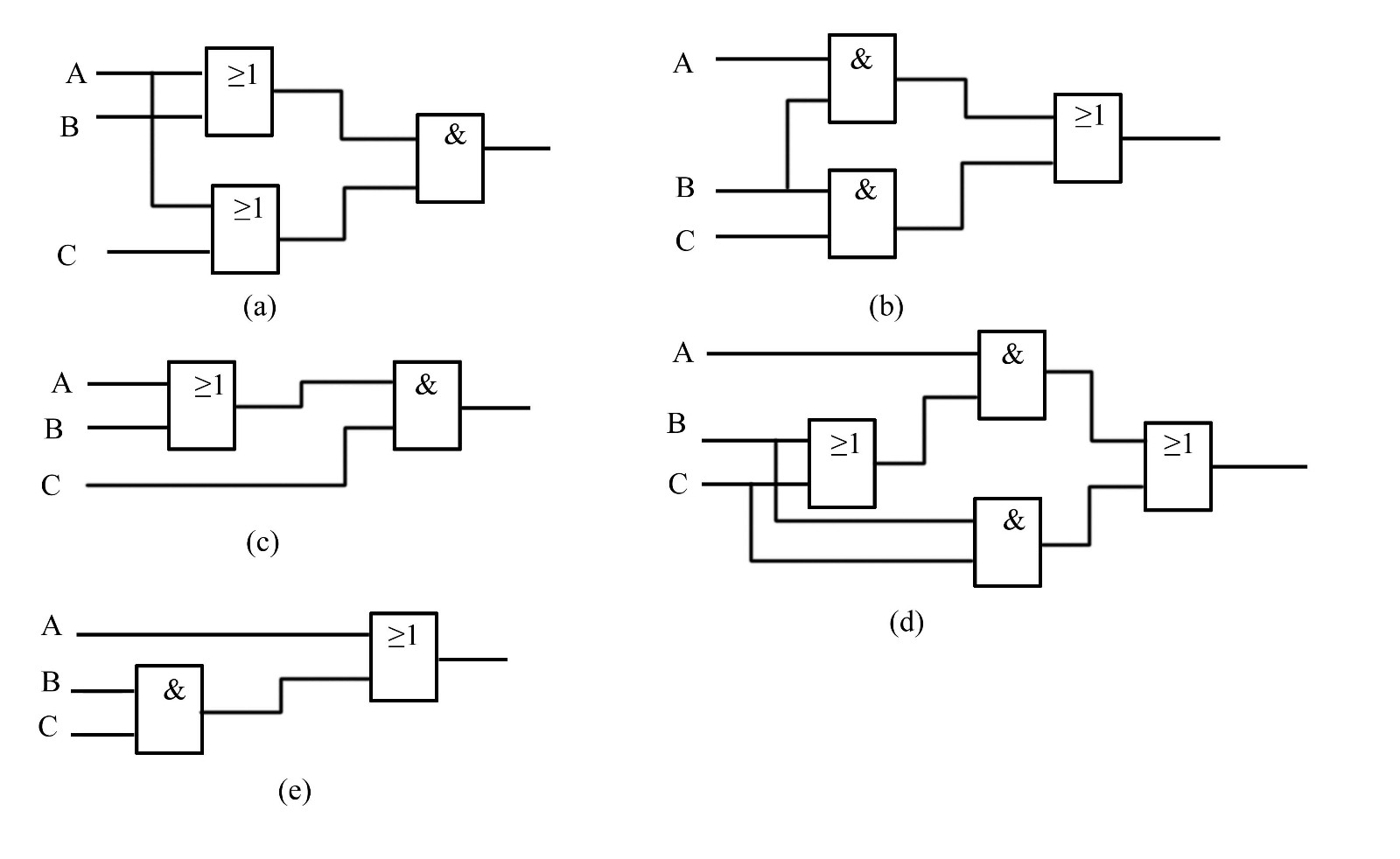

12、在图中，选出与下列逻辑式顺序对应的逻辑图是（）。 Y1=(A+B)C Y2=AB+BC Y3=(A+B)(A+C) Y4= A+BC Y5=A(B+C)+BC
A.(a),(e),(d),(c),(b)
B.(c),(b),(a),(e),(d)
C.(b),(c),(a),(e),(d)
D.(c),(b),(d),(a),(e)
正确答案：(c),(b),(a),(e),(d)

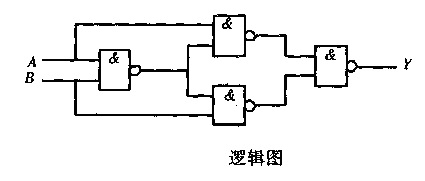

13、指出下图用“与非门”组成电路的逻辑关系是（）。
A.“异或”关系
B.“或非”关系
C.“与非”关系
D.“同或”关系
正确答案：“异或”关系

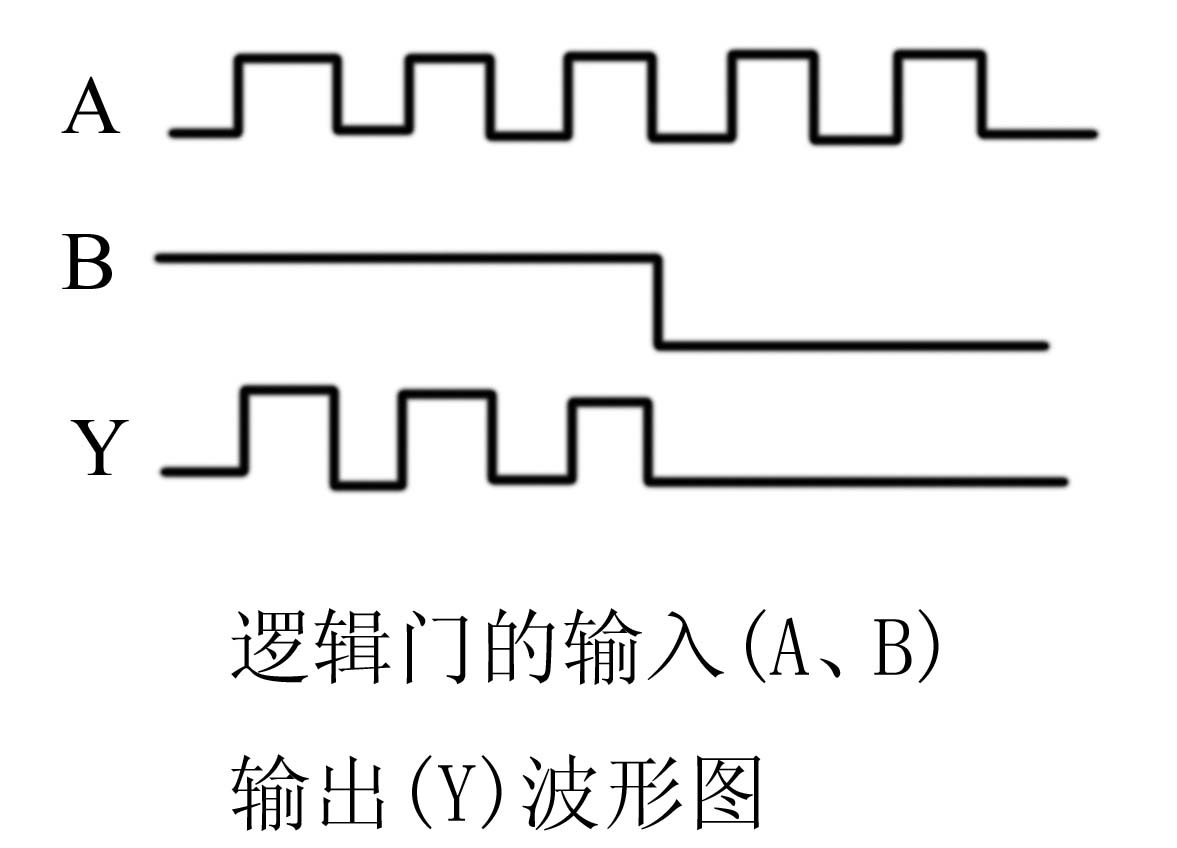

14、A、B为逻辑门的2个端入端，Y为输出。A、B和Y的波形如下图所示，则该门实现的是（）。
A.“与”逻辑功能
B.“或非”逻辑功能
C.“或”逻辑功能
D.“与非”逻辑功能
正确答案：“与”逻辑功能

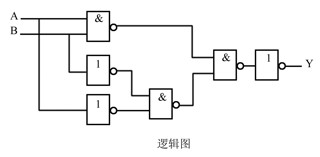

15、选出与下图对应的逻辑式（）。
A.
B.
C.
D.
正确答案：
16、设计一个裁判表决电路。裁判组由三人组成，分别为：主裁判A，副裁判B和副裁判C。判定比赛的规则如下：只有当两个或两个以上裁判支持，并且其中有一个是主裁判时，比赛结果的裁决才有效。令A、B、C为1表示支持，为0表示反对。裁决结果Y为1表示有效，Y为0表示无效。下列表达式中能实现改电路功能的是（）。
A.Y=AB+AC
B.Y=A+BC
C.Y=A+B+c
D.Y=ABC
正确答案：Y=AB+AC
17、组合逻辑电路中的竞争-冒险是由于（）引起的。
A.门电路的传输延迟
B.最大项
C.最小项
D.触发器的延时
正确答案：门电路的传输延迟
18、能实现两个1位二进数和来自低位的进位相加的电路叫全加器。
A.对
B.错
正确答案：对
19、串行进位加法器的缺点是运算速度慢，优点是电路结构简单。超前进位加法器的优点是运算速度快，缺点是电路结构复杂。
A.对
B.错
正确答案：对
20、组合逻辑电路由逻辑门和触发器构成。
A.错
B.对
正确答案：错
第五章单元测试
1、触发器是一种（）。
A.单稳态电路
B.三稳态电路
C.双稳态电路
D.无稳态电路
正确答案：双稳态电路
2、当与非门构成的基本SR锁存器处于置0状态时，其输入信号S、R取值应为（ ）。
A.0 1
B.0 0
C.1 1
D.1 0
正确答案：0 1
3、使触发器的状态变化分两步完成的触发方式是（）。
A.维持阻塞触发方式
B.边沿触发方式
C.电平触发方式
D.脉冲触发方式
正确答案：脉冲触发方式
4、
下列哪一种触发器容易产生“直通”问题？（）
A.边沿D触发器
B.同步SR触发器
C.主从JK触发器
D.主从SR触发器
正确答案：同步SR触发器
5、JK触发器处于翻转状态时，输入信号的条件是（）。
A.J=0，K=1
B.J=1，K=1
C.J=0，K=0
D.J=1，K=0
正确答案：J=1，K=1
6、对于D触发器，若CP脉冲到来前所加的激励信号D＝１，可以使触发器的状态（ ）。
A.置1
B.不变
C.置0
D.翻转
正确答案：置1
7、对于T触发器，当T=( )时，触发器处于保持状态。
A.0
B.其余选项都不正确
C.0、1均可
D.1
正确答案：0
8、某存储器具有8根地址线和8根双向数据线，则该存储器的容量为（）。
A.256×8
B.8×3
C.8K×8
D.256×256
正确答案：256×8
9、寻址容量为16K×8的RAM需要（）根地址线。
A.14
B.16
C.4
D.8
正确答案：14
10、能够存储二值信息的器件有（）。
A.只读存储器
B.寄存器
C.触发器
D.随机存储器
正确答案：只读存储器;
寄存器;
触发器;
随机存储器
11、JK触发器（）。
A.具有“保持”功能
B.具有“置1”功能
C.具有“翻转”功能
D.具有“置0”功能
正确答案：具有“保持”功能;
具有“置1”功能;
具有“翻转”功能;
具有“置0”功能
12、下列触发器中，没有约束条件的是（）。
A.SR触发器
B.D触发器
C.T触发器
D.JK触发器
正确答案：D触发器;
T触发器;
JK触发器
13、JK触发器初始状态Q=1，欲使JK触发器次态按Q*=1工作，可使JK触发器的输入端（）。
A.J=K=1
B.J=K=0
C.J=1，K=0
D.J=0，K=1
正确答案：J=K=0;
J=1，K=0
14、触发器的输出包含两个暂稳态。
A.对
B.错
正确答案：错
15、主从JK触发器、边沿JK触发器和同步JK触发器的逻辑功能完全相同。（）
A.错
B.对
正确答案：对
第六章单元测试
1、一般情况下，时序逻辑电路在结构上包含（）。
A.存储电路
B.组合逻辑电路
C.触发器
D.组合逻辑电路和存储电路
正确答案：组合逻辑电路和存储电路
2、Mealy型时序逻辑电路的输出是（）。
A.与输入和电路当前状态均有关
B.与输入和电路当前状态均无关
C.只与电路当前状态有关
D.只与输入有关
正确答案：与输入和电路当前状态均有关
3、一个4位串行数据输入的移位寄存器，时钟脉冲频率为1kHz，完成转换4位并行数据输出的时间为（）。
A.8µs
B.4µs
C.8ms
D.4ms
正确答案：4ms
4、要构成七进制计数器，（）。
A.至少需要5个触发器
B.至少需要7个触发器
C.至少需要2个触发器
D.至少需要3个触发器
正确答案：至少需要3个触发器
5、N个触发器可以构成最大计数长度（进制数）为（）的计数器。
A.2N
B.N-1
C.N+1
D.N
正确答案：2N
6、一个5位的二进制加计数器，由00000状态开始，经过75个时钟脉冲后，此计数器的状态为（）。
A.00111
B.01010
C.01011
D.01100
正确答案：01011
7、n位扭环形计数器中，无效状态的个数为（）。
A.2n
B.2n-1
C.2n-2n
D.2n-n
正确答案：2n-2n
8、把一个五进制计数器与一个四进制计数器串联可得到（）进制计数器。
A.20
B.4
C.5
D.9
正确答案：20
9、
4位移位寄存器，现态Q0Q1Q2Q3为1100，经左移1位后其次态为（）。
A.1011或1110
B.0011或1011
C.1000或1001
D.0011或1111
正确答案：1000或1001
10、欲设计0，1，2，3，4，5，6，7这几个数的计数器，如果设计合理，采用同步二进制计数器，最少应使用（）级触发器。
A.4
B.5
C.3
D.2
正确答案：3
11、五个D触发器构成环形计数器，其计数长度为（）。
A.32
B.5
C.25
D.10
正确答案：5
12、移位寄存器的逻辑功能包括（）。
A.寄存数码
B.计数
C.数据转换
D.移位
正确答案：寄存数码;
计数;
数据转换;
移位
13、下面几项属于时序逻辑电路的是（）。
A.移位寄存器
B.数码寄存器
C.计数器
D.序列脉冲发生器
正确答案：移位寄存器;
数码寄存器;
计数器;
序列脉冲发生器
14、由两片74LS161芯片构成29进制加法计数器，两片计数器芯片的连接方式有（）。
A.并行进位
B.串行进位
C.反馈
D.同步预置数
正确答案：并行进位;
串行进位
15、同步二进制计数器的电路比异步二进制计数器复杂，所以实际应用中较少使用同步二进制计数器。
A.对
B.错
正确答案：错
16、环形计数器如果不作自启动修改，则总有孤立状态存在。
A.错
B.对
正确答案：对
17、环形计数器在每个时钟脉冲CP作用时，仅有一位触发器发生状态更新。
A.错
B.对
正确答案：错
第七章单元测试
1、只有暂稳态的电路是（）。
A.施密特触发器
B.单稳态电路
C.定时器
D.多谐振荡器
正确答案：多谐振荡器
2、单稳态触发器有（）。
A.整形功能
B.定时和延时功能
C.定时、延时和整形功能
D.计数功能
正确答案：定时、延时和整形功能
3、一个由555定时器构成的单稳态触发器的正脉冲宽度为（）。
A.RC
B.0.7RC
C.1.4RC
D.1.1RC
正确答案：1.1RC
4、石英晶体多谐振荡器的最突的出优点是（）。
A.振荡频率稳定
B.输出波形边沿陡峭
C.电路简单
D.速度高
正确答案：振荡频率稳定
5、用555定时器组成施密特触发器，当输入控制端CO外接10V电压时，回差电压为（）。
A.3.33V
B.6.66V
C.5V
D.10V
正确答案：5V
6、以下各电路中，可以产生脉冲用于定时的是（）。
A.石英晶体多谐振荡器
B.施密特触发器
C.多谐振荡器
D.单稳态触发器
正确答案：单稳态触发器
7、555定时器的2脚、6脚接在一起构成（）。
A.基本RC触发器
B.单稳态触发器
C.施密特触发器
D.多谐振荡器
正确答案：施密特触发器
8、555定时器的TH端、TR端的电平分别小于2VDD/3和VDD/3时定时器的输出状态是（）。
A.0
B.原状态
C.不确定
D.1
正确答案：1
9、单稳态触发器的暂稳态维持时间用tW表示，与电路中RC成正比。
A.错
B.对
正确答案：对
10、施密特触发器可用于将三角波变换成正弦波。
A.对
B.错
正确答案：错
11、施密特触发器的正向阈值电压VT+一定大于负向阈值电压VT-。
A.错
B.对
正确答案：对
12、单稳态触发器的暂稳态时间与输入触发脉冲宽度成正比。
A.错
B.对
正确答案：错
13、多谐振荡器的输出信号的周期与阻容元件的参数成正比。
A.对
B.错
正确答案：对
14、脉冲整形电路有（）。
A.多谐振荡器
B.555定时器
C.施密特触发器
D.单稳态触发器
正确答案：施密特触发器;
单稳态触发器
第八章单元测试
1、D/A转换器产生转换误差的原因有（）。
A.参考电压的波动
B.运算放大器的零点漂移
C.电阻网络中电阻阻值的偏差
D.模拟开关导通内阻和导通压降的差异
正确答案：参考电压的波动;
运算放大器的零点漂移;
电阻网络中电阻阻值的偏差;
模拟开关导通内阻和导通压降的差异
2、一个无符号10位数字输入的DAC，其输出电平的级数为（）。
A.4
B.1024
C.10
D.2的10次方
正确答案：1024;
2的10次方
3、在相同的基准电压下，D/A转换器的位数越多，能够分辨的最小输出电压变化量就越小。
A.错
B.对
正确答案：对
4、权电阻网络D/A转换器的电路简单且便于集成工艺制造，因此被广泛使用。
A.错
B.对
正确答案：错
5、D/A转换器的最大输出电压的绝对值可达到基准电压VREF。
A.错
B.对
正确答案：错
6、D/A转换器的位数越多，转换精度越高。
A.错
B.对
正确答案：对
7、为使采样输出信号不失真地代表输入模拟信号，采样频率fs和输入模拟信号的最高频率fim的关系是fs（）fim。
A.≥
B.≤2
C.≤
D.≥2
正确答案：≥2
8、在位数不同的D/A转换器中，分辨率最高的是（）。
A.12位
B.4位
C.10位
D.8位
正确答案：12位
9、A/D转换的一般步骤包括（）、（）、（）和（）。
A.采样，保持，量化，编码
B.采样，量化，保持，编码
C.采样，保持，量化，译码
D.采样，数字化，保持，编码
正确答案：采样，保持，量化，编码
10、8位D/A转换器当输入数字量只有最高位为高电平时输出电压为5V，若只有最低位为高电平，则输出电压为（）。若输入为10001000，则输出电压为（）。
A.80mV，2.66V
B.20mV，5.32V
C.40mV，5.32V
D.40mV，2.66V
正确答案：40mV，5.32V
11、将幅值上、时间上离散的阶梯电平统一归并到最邻近的指定电平的过程称为（）。
A.采样
B.保持
C.编码
D.量化
正确答案：量化
12、10位倒T型电阻网络DAC的电阻网络中，电阻取值有（）种。
A.1
B.10
C.4
D.2
正确答案：2
13、8位逐次逼近型A/D转换器，如所加时钟频率为200 kHZ，则完成1次转换需要的时间为（）。
A.50µs
B.70µs
C.60µs
D.80µs
正确答案：50µs
14、下列A/D转换器速度最慢的是（）。
A.逐次逼近型A/D转换器
B.双积分型A/D转换器
C.并行比较型A/D转换器
正确答案：双积分型A/D转换器
第九章单元测试
1、可编程逻辑器件PLD的基本结构形式是？
A.或--或式
B.与--或式
C.或--与式
D.与--与式
正确答案：与--或式
2、可以多次编程的器件是？
A.GAL
B.PROM
C.PLA
D.PAL
正确答案：GAL
3、VHDL语言程序结构中必不可少的部分是?
A.程序包
B.实体和结构体
C.配置
D.库
正确答案：实体和结构体
4、下面哪种VHDL库使用时不需声明？
A.IEEE库
B.ASIC库
C.STD库
D.WORK库
正确答案：WORK库
5、VHDL语言端口模式中不允许内部引用该端口信号的是？
A.IN
B.INOUT
C.BUFFER
D.OUT
正确答案：OUT
6、能反馈输出信号至内部的端口模式是?
A.IN
B.INOUT
C.BUFFER
D.OUT
正确答案：BUFFER
7、Q0为输出信号，但内部设计会用到其反馈信号，其正确的端口说明是?
A.Q0: IN BIT
B.Q0: OUT BIT
C.Q0: BUFFER BIT
D.Q0: INOUT BIT
正确答案：Q0: BUFFER BIT
8、STD_LOGIC_1164程序包的正确声明方法是?
A.USE
B.USE STD_LOGIC_1164
C.USE IEEE.STD_LOGIC_1164.ALL
D.USE IEEE.STD_LOGIC_1164
正确答案：USE IEEE.STD_LOGIC_1164.ALL
9、TYPE week IS（sun，mon，tue，wed，thr，fri，sat）； week的数据类型是?
A.枚举
B.BIT
C.STD_LOGIC
D.字符
正确答案：枚举
10、VHDL语言优先级最高的运算符是?
A.OR
B.NOT
C.XOR
D.AND
正确答案：NOT
11、变量不能使用的程序结构部分是？
A.进程
B.过程
C.函数
D.结构体
正确答案：结构体
12、能在进程之间传递信息的数据对象是？
A.文件
B.信号
C.常量
D.变量
正确答案：信号
13、signal a:bit; signal b:bit_vector(1 downto 0);下面正确的表达式是？
A.b<=a
B.a<=b
C.a<=b(0)
D.a:=b(0)
正确答案：a<=b(0)
14、a的初值为0；执行语句a<=a+1;a<=a+1; a<=a+1;后，a的值为？
A.1
B.2
C.3
D.0
正确答案：1
15、布尔表达式Y=AB+C的正确表达式是？
A.Y<=A AND B OR C
B.Y<=A AND B +C
C.Y<= A AND (B OR C)
D.Y<=AC+C
正确答案：Y<=A AND B OR C
16、有优先级关系的语句是？
A.元件例化语句
B.选择赋值语句
C.简单赋值语句
D.条件赋值语句
正确答案：条件赋值语句
17、在下面程序结构______中执行的语句是并行语句？
A.结构体
B.过程
C.进程
D.函数
正确答案：结构体
18、以下 语句不是顺序局。
A.if
B.component
C.loop
D.case
正确答案：component
19、常量的正确表达格式是？
A.CONSTANT Vcc:REAL:=5.0
B.CONSTANT Vcc:=5.0
C.CONSTANT Vcc REAL=5.0
D.CONSTANT Vcc:REAL=5.0
正确答案：CONSTANT Vcc:REAL:=5.0
20、signal a,b:bit; signal y:bit_vector(1 downto 0);下面正确的表达式是？
A.y<= b & a
B.y<=a
C.y<=b
D.y<= b and a
正确答案：y<= b & a
21、简单的可编程逻辑器件有？
A.PROM
B.其余选项都是
C.PAL
D.PLA
E.GAL
正确答案：PROM;
其余选项都是;
PAL;
PLA;
GAL
22、常用的顺序语句有？
A.if
B.case
C.wait
D.loop
E.process
F.block
正确答案：if;
case;
wait;
loop
23、状态机描述语句一般包含以下哪几个部分？
A.辅助进程
B.主控组合进程
C.状态声明语句
D.元件例化语句
E.主控时序进程
正确答案：辅助进程
；
主控组合进程;
状态声明语句;
主控时序进程
24、VHDL中的子程序包含以下哪些语句？
A.进程语句
B.函数语句
C.if语句
D.过程语句
E.元件例化语句
F.程序包语句
正确答案：函数语句;
过程语句
25、VHDL中常用的库有？
A.STD
B.IEEE
C.ASIC
D.WORK
正确答案：STD;
IEEE;
WORK
26、VHDL语言中端口的描述有以下几种模式？
A.IN
B.BUFFER
C.VARIABLE
D.OUT
E.SIGNAL
F.INOUT
正确答案：IN;
BUFFER;
OUT;
INOUT
27、一个完整的VHDL程序包含以下那几个部分？
A.结构体
B.库
C.配置
D.实体
E.程序包
正确答案：结构体;
库;
配置;
实体;
程序包
28、VHDL中有以下那几个错误等级类型用来表示系统的状态？
A.ERROR
B.WARNING
C.NOTE
D.OK
E.SUCCESS
F.FAILURE
正确答案：ERROR;
WARNING;
NOTE;
FAILURE
29、VHDL语言的数据对象有以下哪些？
A.文件
B.变量
C.常量
D.端口
E.函数
F.信号
正确答案：文件;
变量;
常量
；
信号
30、VHDL中并行信号赋值语句有以下哪几种？
A.选择信号赋值语句
B.条件信号赋值语句
C.简单信号赋值语句
D.函数调用返回语句
正确答案：选择信号赋值语句;
条件信号赋值语句;
简单信号赋值语句
31、PAL和GAL器件需要使用专门的编程器编程。
A.对
B.错
正确答案：对
32、断电后CPLD中的数据会丢失。
A.错
B.对
正确答案：错
33、INOUT是双向信号，在表达式的右边使用时信号来自外部。
A.错
B.对
正确答案：对
34、在VHDL中使用的库都必须声明。
A.对
B.错
正确答案：错
35、变量能用于VHDL内部程序间的信号传递。
A.对
B.错
正确答案：错
36、信号是个全局量，其赋值是立即生效的。
A.对
B.错
正确答案：错
37、布尔类型只能进行关系运算，不能进行算术运算。
A.对
B.错
正确答案：对
38、VHDL语言是一种类型特性很强的语言，要求操作对象和操作数的数据类型必须一致，不能将不同类型的信号连接起来。
A.对
B.错
正确答案：对
39、WAIT FOR 20ns 也能进行综合。
A.错
B.对
正确答案：错
40、进程语句本身是并行语句，但其内部是顺序执行的。
A.错
B.对
正确答案：对
第一章单元测试
1、一位十六进制数可以用（）位二进制数来表示。
A.4
B.3
C.2
D.1
正确答案：4
2、十进制数43可转换为（）8421BCD码。
A.10011
B.01000011
C.010011
D.1000011
正确答案：01000011
3、二进制数+1011的反码为（）。
A.00100
B.10100
C.01011
D.11011
正确答案：01011
4、有符号二进制数-89的补码为（）。
A.00100111
B.11011001
C.01011001
D.10100111
正确答案：10100111
5、与模拟电路相比，数字电路主要的优点有（）。
A.容易设计
B.抗干扰能力强
C.保密性好
D.通用性强
正确答案：抗干扰能力强;
保密性好;
通用性强
6、与八进制数(47.3)8等值的数为（）。
A.(100111.11)2
B.(27.3 )16
C.(27.6)16
D.(100111.011)2
正确答案：(27.6)16;
(100111.011)2
7、以下代码中为恒权码的为（）。
A.8421BCD码
B.格雷码
C.5421BCD码
D.余三码
正确答案：8421BCD码;
5421BCD码
8、与十进制数（53.5）10等值的数或代码为（）。
A.(0101 0011.0101)8421BCD
B.(110101.1)2
C.(65.4)8
D.(35.8)16
正确答案：(0101 0011.0101)8421BCD;
(110101.1)2;
(65.4)8;
(35.8)16
9、在一个8位的存储单元中，能够存储的最大无符号整数是（）。
A.（FF）16
B.（256）10
C.（127）10
D.（255）10
正确答案：（FF）16;
（255）10
10、矩形脉冲信号的参数有（）。
A.扫描期
B.脉宽
C.占空比
D.周期
正确答案：脉宽;
占空比;
周期
11、常用的BCD码有（）。
A.奇偶校验码
B.余三码
C.格雷码
D.8421码
正确答案：余三码;
8421码
12、以下几种编码中，可靠性编码是（）。
A.格雷码
B.奇偶校验码
C.8421码
D.5421码
正确答案：格雷码;
奇偶校验码
第二章单元测试
1、利用约束项化简逻辑函数时，约束项应看成（）。
A.1
B.2
C.能使圈组大的看成1，其它看成0
D.无所谓
正确答案：能使圈组大的看成1，其它看成0
2、下面的卡诺图化简，应画（）个包围圈。
A.3
B.4
C.2
D.5
正确答案：4
3、已知两输入逻辑变量AB和输出结果Y的真值表如下表，则AB的逻辑关系为（）。
| A | B | Y |
| 0 | 0 | 0 |
| 0 | 1 | 1 |
| 1 | 0 | 1 |
| 1 | 1 | 0 |
A.同或
B.或非
C.与非
D.异或
正确答案：异或
4、利用卡诺图化简逻辑函数时,8个相邻的最小项可消去（）个变量。
A.4
B.3
C.1
D.2
正确答案：3
5、在函数L（A，B，C，D）=AB+CD的真值表中，L=1的状态有（）。
A.6
B.7
C.2
D.4
正确答案：7
6、在同一逻辑函数式中，下标号相同的最小项和最大项是（）关系。
A.相加等于1
B.没有关系
C.互补
D.相等
正确答案：互补
7、F=ABCD'+ABD+BCD'+ABC+BD+BC'化简为最简与或式（）。
A.ACD+BCD
B.B
C.ACD
D.A'+B'+C'+D
正确答案：B
8、逻辑变量的取值１和０可以表示（）。
A.真与假
B.电流的有、无
C.电位的高、低
D.开关的闭合、断开
正确答案：真与假;
电流的有、无;
电位的高、低;
开关的闭合、断开
9、逻辑函数的表示方法中具有唯一性的是（）。
A.逻辑图
B.卡诺图
C.真值表
D.表达式
正确答案：卡诺图;
真值表
10、F=AB'+BD+CDE+A'D=
A.(A+D)(B'+D)
B.AB'+D
C.(A+D)(B+D')
D.(A+B')D
正确答案：(A+D)(B'+D);
AB'+D
11、求一个逻辑函数F的对偶式，可将F中的（）。
A.常数中“0”换成“1”，“1”换成“0”
B.变量不变
C.原变量换成反变量，反变量换成原变量
D.“·”换成“+”，“+”换成“·”
正确答案：常数中“0”换成“1”，“1”换成“0”;
变量不变;
“·”换成“+”，“+”换成“·”
12、在何种输入情况下（），“或非”运算的结果是逻辑0。
A.全部输入是1
B.全部输入是0
C.任一输入为0，其他输入为1
D.任一输入为1
正确答案：全部输入是1;
任一输入为0，其他输入为1;
任一输入为1
13、8421BCD码是二--十进制码。
A.对
B.错
正确答案：对
14、与逻辑是至少一个条件具备事件就发生的逻辑。
A.错
B.对
正确答案：错
15、L等于A和B的异或，其表达式是L=A+B
A.错
B.对
正确答案：错
16、“同或”逻辑功能是两个输入变量A、B相同时，输出为1；A、B不同时，输出为0。
A.对
B.错
正确答案：对
17、已知逻辑函数A+B=A+C，AB=AC，则B=C
A.对
B.错
正确答案：对
18、对逻辑函数Y=A + B+ C+B 利用代入规则，令A=BC代入，得Y= BC + B+ C+B = C+B 成立。
A.对
B.错
正确答案：错
第三章单元测试
1、逻辑表达式Y=AB可以用（）直接实现。
A.非门
B.或门
C.与门
正确答案：与门
2、OC门在使用时须在（）之间接一电阻。
A.输出与地
B.输出与电源
C.输出与输入
正确答案：输出与电源
3、能实现总线连接方式的门为（）。
A.OC门
B.TTL或非门
C.TTL三态门
D.TTL与非门
正确答案：TTL三态门
4、CMOS逻辑电路是以（）为基础的集成电路。
A.三极管
B.NMOS管和PMOS管
C.NMOS管
D.PMOS管
正确答案：NMOS管和PMOS管
5、TTL电路是（）的集成电路。
A.以晶闸管为基础
B.以场效应管为基础
C.以二极管为基础
D.以晶体三极管为基础
正确答案：以晶体三极管为基础
6、对于TTL与非门，其闲置输入端的处理，可以（）。
A.与有用输入端并联
B.接地
C.通过电阻3kΩ接电源
D.接电源
正确答案：与有用输入端并联;
通过电阻3kΩ接电源;
接电源
7、以下电路中可以实现“线与”功能的有（）。
A.与非门
B.集电极开路门
C.三态输出门
D.漏极开路门
正确答案：集电极开路门;
漏极开路门
8、三极管作为开关使用时，要提高开关速度，可（）。
A.采用有源泄放回路
B.采用抗饱和三极管
C.降低饱和深度
D.增加饱和深度
正确答案：采用有源泄放回路;
采用抗饱和三极管;
降低饱和深度
9、CMOS数字集成电路与TTL数字集成电路相比突出的优点是（）。
A.高速度
B.电源范围宽
C.高抗干扰能力
D.微功耗
正确答案：电源范围宽;
高抗干扰能力;
微功耗
10、基本型的TTL门电路输出端不允许相互并联，否则将损坏器件。
A.错
B.对
正确答案：对
11、或非门的多余输入端不能接高电平。
A.错
B.对
正确答案：对
12、一般TTL门电路的输出端可以直接相连，实现线与。
A.错
B.对
正确答案：错
13、CMOS "OD门" 的输出端可连接在一起实现“线与”。
A.对
B.错
正确答案：对
14、对于TTL与非门，只要有一个输入为低电平，输出即为高电平，所以对与非门多余输入端的处理不能接低电平。
A.对
B.错
正确答案：对
15、普通的逻辑门电路的输出端不可以并联在一起，否则可能会损坏器件。
A.对
B.错
正确答案：对
16、CMOS 电路比 TTL 电路功耗大。
A.对
B.错
正确答案：错
17、TTL与非门输入端接+5V时，逻辑上属于输入“1”。
A.对
B.错
正确答案：对
18、CMOS门电路可以把输出端并联使用以实现“线与”逻辑。
A.对
B.错
正确答案：错
19、CMOS或非门与TTL或非门的逻辑功能完全相同。
A.对
B.错
正确答案：对
第四章单元测试
1、一个译码器若有100个译码输出端，则译码输入端有（）个。
A.5
B.7
C.8
D.6
正确答案：7
2、当编码器74HC148的输入端I1’、I5’、I6’、I7’为低电平，其余输入端为高电平时，则输出的编码信号为（）。
A.111
B.001
C.000
D.110
正确答案：000
3、在下列选项中，不是组合电路的有（）。
A.编码器
B.计数器
C.译码器
D.数值比较器
正确答案：计数器
4、一个八选一的数据选择器，（）数据输入端。
A.有1个
B.有2个
C.有3个
D.有8个
正确答案：有8个
5、消除组合逻辑电路“竞争-冒险”的方法有（）。
A.后级加缓冲电路
B.修改逻辑设计
C.在输出端接入滤波电容
D.引入选通脉冲
正确答案：修改逻辑设计;
在输出端接入滤波电容;
引入选通脉冲
6、共阴接法发光二极管数码显示器需选用有效输出为高电平的七段显示译码器来驱动。
A.对
B.错
正确答案：对
7、优先编码器的编码信号是相互排斥的，不允许多个编码信号同时有效。
A.对
B.错
正确答案：错
8、用4选1数据选择器不能实现3变量的逻辑函数。
A.错
B.对
正确答案：错
9、选出与下面所示逻辑电路图对应的逻辑关系式为（）。
A.Y=ABC
B.Y=A+B+C
C.
D.Y=AC+BD
正确答案：Y=AC+BD
10、双四选一数据选择器构成的组合逻辑电路，输入变量为A、B、C，输出逻辑函数为F1、F2，其功能为（）。
A.F1=∑m(1,2,3,7)，F2=∑m（3,5,6,7），全减器
B.F1=∑m(1,2,4,7)，F2=∑m（1,3,6,7），全减器
C.F1=∑m(1,2,4,7)，F2=∑m(4,5,6,7)，全加器
D.F1=∑m(1,2,4,7)，F2=∑m(3,5,6,7)，全加器
正确答案：F1=∑m(1,2,4,7)，F2=∑m(3,5,6,7)，全加器
11、已知有一个3输入端的门电路，若输入信号A、B、C的波形如图(a)所示，输出信号Y的波形如图(b)所示，则该门电路执行的是（）逻辑操作。
A.与
B.或非
C.与非
D.或
正确答案：与非
12、在图中，选出与下列逻辑式顺序对应的逻辑图是（）。 Y1=(A+B)C Y2=AB+BC Y3=(A+B)(A+C) Y4= A+BC Y5=A(B+C)+BC
A.(a),(e),(d),(c),(b)
B.(c),(b),(a),(e),(d)
C.(b),(c),(a),(e),(d)
D.(c),(b),(d),(a),(e)
正确答案：(c),(b),(a),(e),(d)
13、指出下图用“与非门”组成电路的逻辑关系是（）。
A.“异或”关系
B.“或非”关系
C.“与非”关系
D.“同或”关系
正确答案：“异或”关系
14、A、B为逻辑门的2个端入端，Y为输出。A、B和Y的波形如下图所示，则该门实现的是（）。
A.“与”逻辑功能
B.“或非”逻辑功能
C.“或”逻辑功能
D.“与非”逻辑功能
正确答案：“与”逻辑功能
15、选出与下图对应的逻辑式（）。
A.
B.
C.
D.
正确答案：
16、设计一个裁判表决电路。裁判组由三人组成，分别为：主裁判A，副裁判B和副裁判C。判定比赛的规则如下：只有当两个或两个以上裁判支持，并且其中有一个是主裁判时，比赛结果的裁决才有效。令A、B、C为1表示支持，为0表示反对。裁决结果Y为1表示有效，Y为0表示无效。下列表达式中能实现改电路功能的是（）。
A.Y=AB+AC
B.Y=A+BC
C.Y=A+B+c
D.Y=ABC
正确答案：Y=AB+AC
17、组合逻辑电路中的竞争-冒险是由于（）引起的。
A.门电路的传输延迟
B.最大项
C.最小项
D.触发器的延时
正确答案：门电路的传输延迟
18、能实现两个1位二进数和来自低位的进位相加的电路叫全加器。
A.对
B.错
正确答案：对
19、串行进位加法器的缺点是运算速度慢，优点是电路结构简单。超前进位加法器的优点是运算速度快，缺点是电路结构复杂。
A.对
B.错
正确答案：对
20、组合逻辑电路由逻辑门和触发器构成。
A.错
B.对
正确答案：错
第五章单元测试
1、触发器是一种（）。
A.单稳态电路
B.三稳态电路
C.双稳态电路
D.无稳态电路
正确答案：双稳态电路
2、当与非门构成的基本SR锁存器处于置0状态时，其输入信号S、R取值应为（ ）。
A.0 1
B.0 0
C.1 1
D.1 0
正确答案：0 1
3、使触发器的状态变化分两步完成的触发方式是（）。
A.维持阻塞触发方式
B.边沿触发方式
C.电平触发方式
D.脉冲触发方式
正确答案：脉冲触发方式
4、
下列哪一种触发器容易产生“直通”问题？（）
A.边沿D触发器
B.同步SR触发器
C.主从JK触发器
D.主从SR触发器
正确答案：同步SR触发器
5、JK触发器处于翻转状态时，输入信号的条件是（）。
A.J=0，K=1
B.J=1，K=1
C.J=0，K=0
D.J=1，K=0
正确答案：J=1，K=1
6、对于D触发器，若CP脉冲到来前所加的激励信号D＝１，可以使触发器的状态（ ）。
A.置1
B.不变
C.置0
D.翻转
正确答案：置1
7、对于T触发器，当T=( )时，触发器处于保持状态。
A.0
B.其余选项都不正确
C.0、1均可
D.1
正确答案：0
8、某存储器具有8根地址线和8根双向数据线，则该存储器的容量为（）。
A.256×8
B.8×3
C.8K×8
D.256×256
正确答案：256×8
9、寻址容量为16K×8的RAM需要（）根地址线。
A.14
B.16
C.4
D.8
正确答案：14
10、能够存储二值信息的器件有（）。
A.只读存储器
B.寄存器
C.触发器
D.随机存储器
正确答案：只读存储器;
寄存器;
触发器;
随机存储器
11、JK触发器（）。
A.具有“保持”功能
B.具有“置1”功能
C.具有“翻转”功能
D.具有“置0”功能
正确答案：具有“保持”功能;
具有“置1”功能;
具有“翻转”功能;
具有“置0”功能
12、下列触发器中，没有约束条件的是（）。
A.SR触发器
B.D触发器
C.T触发器
D.JK触发器
正确答案：D触发器;
T触发器;
JK触发器
13、JK触发器初始状态Q=1，欲使JK触发器次态按Q*=1工作，可使JK触发器的输入端（）。
A.J=K=1
B.J=K=0
C.J=1，K=0
D.J=0，K=1
正确答案：J=K=0;
J=1，K=0
14、触发器的输出包含两个暂稳态。
A.对
B.错
正确答案：错
15、主从JK触发器、边沿JK触发器和同步JK触发器的逻辑功能完全相同。（）
A.错
B.对
正确答案：对
第六章单元测试
1、一般情况下，时序逻辑电路在结构上包含（）。
A.存储电路
B.组合逻辑电路
C.触发器
D.组合逻辑电路和存储电路
正确答案：组合逻辑电路和存储电路
2、Mealy型时序逻辑电路的输出是（）。
A.与输入和电路当前状态均有关
B.与输入和电路当前状态均无关
C.只与电路当前状态有关
D.只与输入有关
正确答案：与输入和电路当前状态均有关
3、一个4位串行数据输入的移位寄存器，时钟脉冲频率为1kHz，完成转换4位并行数据输出的时间为（）。
A.8µs
B.4µs
C.8ms
D.4ms
正确答案：4ms
4、要构成七进制计数器，（）。
A.至少需要5个触发器
B.至少需要7个触发器
C.至少需要2个触发器
D.至少需要3个触发器
正确答案：至少需要3个触发器
5、N个触发器可以构成最大计数长度（进制数）为（）的计数器。
A.2N
B.N-1
C.N+1
D.N
正确答案：2N
6、一个5位的二进制加计数器，由00000状态开始，经过75个时钟脉冲后，此计数器的状态为（）。
A.00111
B.01010
C.01011
D.01100
正确答案：01011
7、n位扭环形计数器中，无效状态的个数为（）。
A.2n
B.2n-1
C.2n-2n
D.2n-n
正确答案：2n-2n
8、把一个五进制计数器与一个四进制计数器串联可得到（）进制计数器。
A.20
B.4
C.5
D.9
正确答案：20
9、
4位移位寄存器，现态Q0Q1Q2Q3为1100，经左移1位后其次态为（）。
A.1011或1110
B.0011或1011
C.1000或1001
D.0011或1111
正确答案：1000或1001
10、欲设计0，1，2，3，4，5，6，7这几个数的计数器，如果设计合理，采用同步二进制计数器，最少应使用（）级触发器。
A.4
B.5
C.3
D.2
正确答案：3
11、五个D触发器构成环形计数器，其计数长度为（）。
A.32
B.5
C.25
D.10
正确答案：5
12、移位寄存器的逻辑功能包括（）。
A.寄存数码
B.计数
C.数据转换
D.移位
正确答案：寄存数码;
计数;
数据转换;
移位
13、下面几项属于时序逻辑电路的是（）。
A.移位寄存器
B.数码寄存器
C.计数器
D.序列脉冲发生器
正确答案：移位寄存器;
数码寄存器;
计数器;
序列脉冲发生器
14、由两片74LS161芯片构成29进制加法计数器，两片计数器芯片的连接方式有（）。
A.并行进位
B.串行进位
C.反馈
D.同步预置数
正确答案：并行进位;
串行进位
15、同步二进制计数器的电路比异步二进制计数器复杂，所以实际应用中较少使用同步二进制计数器。
A.对
B.错
正确答案：错
16、环形计数器如果不作自启动修改，则总有孤立状态存在。
A.错
B.对
正确答案：对
17、环形计数器在每个时钟脉冲CP作用时，仅有一位触发器发生状态更新。
A.错
B.对
正确答案：错
第七章单元测试
1、只有暂稳态的电路是（）。
A.施密特触发器
B.单稳态电路
C.定时器
D.多谐振荡器
正确答案：多谐振荡器
2、单稳态触发器有（）。
A.整形功能
B.定时和延时功能
C.定时、延时和整形功能
D.计数功能
正确答案：定时、延时和整形功能
3、一个由555定时器构成的单稳态触发器的正脉冲宽度为（）。
A.RC
B.0.7RC
C.1.4RC
D.1.1RC
正确答案：1.1RC
4、石英晶体多谐振荡器的最突的出优点是（）。
A.振荡频率稳定
B.输出波形边沿陡峭
C.电路简单
D.速度高
正确答案：振荡频率稳定
5、用555定时器组成施密特触发器，当输入控制端CO外接10V电压时，回差电压为（）。
A.3.33V
B.6.66V
C.5V
D.10V
正确答案：5V
6、以下各电路中，可以产生脉冲用于定时的是（）。
A.石英晶体多谐振荡器
B.施密特触发器
C.多谐振荡器
D.单稳态触发器
正确答案：单稳态触发器
7、555定时器的2脚、6脚接在一起构成（）。
A.基本RC触发器
B.单稳态触发器
C.施密特触发器
D.多谐振荡器
正确答案：施密特触发器
8、555定时器的TH端、TR端的电平分别小于2VDD/3和VDD/3时定时器的输出状态是（）。
A.0
B.原状态
C.不确定
D.1
正确答案：1
9、单稳态触发器的暂稳态维持时间用tW表示，与电路中RC成正比。
A.错
B.对
正确答案：对
10、施密特触发器可用于将三角波变换成正弦波。
A.对
B.错
正确答案：错
11、施密特触发器的正向阈值电压VT+一定大于负向阈值电压VT-。
A.错
B.对
正确答案：对
12、单稳态触发器的暂稳态时间与输入触发脉冲宽度成正比。
A.错
B.对
正确答案：错
13、多谐振荡器的输出信号的周期与阻容元件的参数成正比。
A.对
B.错
正确答案：对
14、脉冲整形电路有（）。
A.多谐振荡器
B.555定时器
C.施密特触发器
D.单稳态触发器
正确答案：施密特触发器;
单稳态触发器
第八章单元测试
1、D/A转换器产生转换误差的原因有（）。
A.参考电压的波动
B.运算放大器的零点漂移
C.电阻网络中电阻阻值的偏差
D.模拟开关导通内阻和导通压降的差异
正确答案：参考电压的波动;
运算放大器的零点漂移;
电阻网络中电阻阻值的偏差;
模拟开关导通内阻和导通压降的差异
2、一个无符号10位数字输入的DAC，其输出电平的级数为（）。
A.4
B.1024
C.10
D.2的10次方
正确答案：1024;
2的10次方
3、在相同的基准电压下，D/A转换器的位数越多，能够分辨的最小输出电压变化量就越小。
A.错
B.对
正确答案：对
4、权电阻网络D/A转换器的电路简单且便于集成工艺制造，因此被广泛使用。
A.错
B.对
正确答案：错
5、D/A转换器的最大输出电压的绝对值可达到基准电压VREF。
A.错
B.对
正确答案：错
6、D/A转换器的位数越多，转换精度越高。
A.错
B.对
正确答案：对
7、为使采样输出信号不失真地代表输入模拟信号，采样频率fs和输入模拟信号的最高频率fim的关系是fs（）fim。
A.≥
B.≤2
C.≤
D.≥2
正确答案：≥2
8、在位数不同的D/A转换器中，分辨率最高的是（）。
A.12位
B.4位
C.10位
D.8位
正确答案：12位
9、A/D转换的一般步骤包括（）、（）、（）和（）。
A.采样，保持，量化，编码
B.采样，量化，保持，编码
C.采样，保持，量化，译码
D.采样，数字化，保持，编码
正确答案：采样，保持，量化，编码
10、8位D/A转换器当输入数字量只有最高位为高电平时输出电压为5V，若只有最低位为高电平，则输出电压为（）。若输入为10001000，则输出电压为（）。
A.80mV，2.66V
B.20mV，5.32V
C.40mV，5.32V
D.40mV，2.66V
正确答案：40mV，5.32V
11、将幅值上、时间上离散的阶梯电平统一归并到最邻近的指定电平的过程称为（）。
A.采样
B.保持
C.编码
D.量化
正确答案：量化
12、10位倒T型电阻网络DAC的电阻网络中，电阻取值有（）种。
A.1
B.10
C.4
D.2
正确答案：2
13、8位逐次逼近型A/D转换器，如所加时钟频率为200 kHZ，则完成1次转换需要的时间为（）。
A.50µs
B.70µs
C.60µs
D.80µs
正确答案：50µs
14、下列A/D转换器速度最慢的是（）。
A.逐次逼近型A/D转换器
B.双积分型A/D转换器
C.并行比较型A/D转换器
正确答案：双积分型A/D转换器
第九章单元测试
1、可编程逻辑器件PLD的基本结构形式是？
A.或--或式
B.与--或式
C.或--与式
D.与--与式
正确答案：与--或式
2、可以多次编程的器件是？
A.GAL
B.PROM
C.PLA
D.PAL
正确答案：GAL
3、VHDL语言程序结构中必不可少的部分是?
A.程序包
B.实体和结构体
C.配置
D.库
正确答案：实体和结构体
4、下面哪种VHDL库使用时不需声明？
A.IEEE库
B.ASIC库
C.STD库
D.WORK库
正确答案：WORK库
5、VHDL语言端口模式中不允许内部引用该端口信号的是？
A.IN
B.INOUT
C.BUFFER
D.OUT
正确答案：OUT
6、能反馈输出信号至内部的端口模式是?
A.IN
B.INOUT
C.BUFFER
D.OUT
正确答案：BUFFER
7、Q0为输出信号，但内部设计会用到其反馈信号，其正确的端口说明是?
A.Q0: IN BIT
B.Q0: OUT BIT
C.Q0: BUFFER BIT
D.Q0: INOUT BIT
正确答案：Q0: BUFFER BIT
8、STD_LOGIC_1164程序包的正确声明方法是?
A.USE
B.USE STD_LOGIC_1164
C.USE IEEE.STD_LOGIC_1164.ALL
D.USE IEEE.STD_LOGIC_1164
正确答案：USE IEEE.STD_LOGIC_1164.ALL
9、TYPE week IS（sun，mon，tue，wed，thr，fri，sat）； week的数据类型是?
A.枚举
B.BIT
C.STD_LOGIC
D.字符
正确答案：枚举
10、VHDL语言优先级最高的运算符是?
A.OR
B.NOT
C.XOR
D.AND
正确答案：NOT
11、变量不能使用的程序结构部分是？
A.进程
B.过程
C.函数
D.结构体
正确答案：结构体
12、能在进程之间传递信息的数据对象是？
A.文件
B.信号
C.常量
D.变量
正确答案：信号
13、signal a:bit; signal b:bit_vector(1 downto 0);下面正确的表达式是？
A.b<=a
B.a<=b
C.a<=b(0)
D.a:=b(0)
正确答案：a<=b(0)
14、a的初值为0；执行语句a<=a+1;a<=a+1; a<=a+1;后，a的值为？
A.1
B.2
C.3
D.0
正确答案：1
15、布尔表达式Y=AB+C的正确表达式是？
A.Y<=A AND B OR C
B.Y<=A AND B +C
C.Y<= A AND (B OR C)
D.Y<=AC+C
正确答案：Y<=A AND B OR C
16、有优先级关系的语句是？
A.元件例化语句
B.选择赋值语句
C.简单赋值语句
D.条件赋值语句
正确答案：条件赋值语句
17、在下面程序结构______中执行的语句是并行语句？
A.结构体
B.过程
C.进程
D.函数
正确答案：结构体
18、以下 语句不是顺序局。
A.if
B.component
C.loop
D.case
正确答案：component
19、常量的正确表达格式是？
A.CONSTANT Vcc:REAL:=5.0
B.CONSTANT Vcc:=5.0
C.CONSTANT Vcc REAL=5.0
D.CONSTANT Vcc:REAL=5.0
正确答案：CONSTANT Vcc:REAL:=5.0
20、signal a,b:bit; signal y:bit_vector(1 downto 0);下面正确的表达式是？
A.y<= b & a
B.y<=a
C.y<=b
D.y<= b and a
正确答案：y<= b & a
21、简单的可编程逻辑器件有？
A.PROM
B.其余选项都是
C.PAL
D.PLA
E.GAL
正确答案：PROM;
其余选项都是;
PAL;
PLA;
GAL
22、常用的顺序语句有？
A.if
B.case
C.wait
D.loop
E.process
F.block
正确答案：if;
case;
wait;
loop
23、状态机描述语句一般包含以下哪几个部分？
A.辅助进程
B.主控组合进程
C.状态声明语句
D.元件例化语句
E.主控时序进程
正确答案：辅助进程
；
主控组合进程;
状态声明语句;
主控时序进程
24、VHDL中的子程序包含以下哪些语句？
A.进程语句
B.函数语句
C.if语句
D.过程语句
E.元件例化语句
F.程序包语句
正确答案：函数语句;
过程语句
25、VHDL中常用的库有？
A.STD
B.IEEE
C.ASIC
D.WORK
正确答案：STD;
IEEE;
WORK
26、VHDL语言中端口的描述有以下几种模式？
A.IN
B.BUFFER
C.VARIABLE
D.OUT
E.SIGNAL
F.INOUT
正确答案：IN;
BUFFER;
OUT;
INOUT
27、一个完整的VHDL程序包含以下那几个部分？
A.结构体
B.库
C.配置
D.实体
E.程序包
正确答案：结构体;
库;
配置;
实体;
程序包
28、VHDL中有以下那几个错误等级类型用来表示系统的状态？
A.ERROR
B.WARNING
C.NOTE
D.OK
E.SUCCESS
F.FAILURE
正确答案：ERROR;
WARNING;
NOTE;
FAILURE
29、VHDL语言的数据对象有以下哪些？
A.文件
B.变量
C.常量
D.端口
E.函数
F.信号
正确答案：文件;
变量;
常量
；
信号
30、VHDL中并行信号赋值语句有以下哪几种？
A.选择信号赋值语句
B.条件信号赋值语句
C.简单信号赋值语句
D.函数调用返回语句
正确答案：选择信号赋值语句;
条件信号赋值语句;
简单信号赋值语句
31、PAL和GAL器件需要使用专门的编程器编程。
A.对
B.错
正确答案：对
32、断电后CPLD中的数据会丢失。
A.错
B.对
正确答案：错
33、INOUT是双向信号，在表达式的右边使用时信号来自外部。
A.错
B.对
正确答案：对
34、在VHDL中使用的库都必须声明。
A.对
B.错
正确答案：错
35、变量能用于VHDL内部程序间的信号传递。
A.对
B.错
正确答案：错
36、信号是个全局量，其赋值是立即生效的。
A.对
B.错
正确答案：错
37、布尔类型只能进行关系运算，不能进行算术运算。
A.对
B.错
正确答案：对
38、VHDL语言是一种类型特性很强的语言，要求操作对象和操作数的数据类型必须一致，不能将不同类型的信号连接起来。
A.对
B.错
正确答案：对
39、WAIT FOR 20ns 也能进行综合。
A.错
B.对
正确答案：错
40、进程语句本身是并行语句，但其内部是顺序执行的。
A.错
B.对
正确答案：对
