智慧树知到《模拟电子技术基础（山东理工大学版）》章节测试答案
智慧树知到《模拟电子技术基础（山东理工大学版）》章节测试答案
第一章单元测试
1、电路如图所示，二极管采用硅管，电阻R＝1kΩ，E＝3V，用理想模型求UR的值等于3V
。
A.正确
B.错误
正确答案：正确
2、电路如图所示，二极管采用硅管，电阻R＝1kΩ，E＝3V，用理想模型求UR的值等于0V
。
A.正确
B.错误
正确答案：正确
3、电路如图所示，二极管采用硅管，电阻R＝1kΩ，E＝3V，硅管的正向导通电压可取0.7V，用恒压降模型求UR的值等于（）V
A.0
B.1
C.3
D.2
正确答案：0

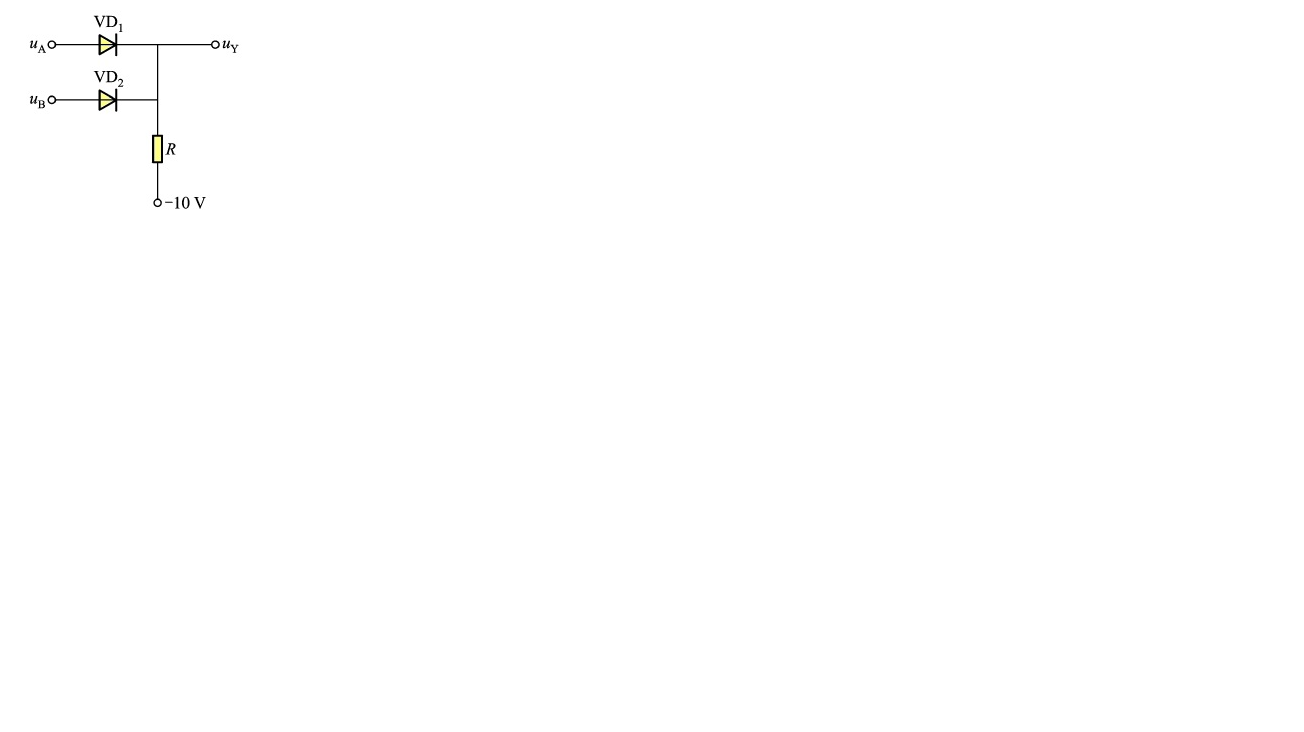

4、电路如图所示，二极管VD1、VD2用恒压降模型，正向导通电压均为0.7V，假如输入端uA=3V，uB=0V，求uy=（）V
A.2.4
B.2.1
C.2.3
D.2.2
正确答案：2.3
5、电路如图所示，二极管VD1、VD2用恒压降模型，正向导通电压均为0.7V，假如输入端uA=3V，uB=3V，求uy=（）V
A.2.3
B.2
C.0
D.2.1
正确答案：2.3
第二章单元测试
1、共集电极放大电路的电压放大倍数接近于（）
A.3
B.4
C.1
D.2
正确答案：1
2、共集电极放大电路的输入电阻比较高。
A.正确
B.错误
正确答案：正确
3、共集电极放大电路的输出电阻比较低。
A.正确
B.错误
正确答案：正确
4、共基极电路的频率响应好，常用作宽带或高频放大电路。
A.正确
B.错误
正确答案：正确
5、直接耦合方式不仅可以使缓变信号获得逐级放大，而且便于电路集成化。
A.正确
B.错误
正确答案：正确
第三章单元测试
1、N沟道耗尽型MOS管的uGS在一定范围内（）。
A.可正可负
B.为正
C.为负
正确答案：可正可负
2、N沟道结型场效应管正常工作，应在其栅源之间加正向电压。
A.正确
B.错误
正确答案：错误
3、结型场效应管栅源之间的PN结反向偏置，因此，其输入电阻很高。
A.正确
B.错误
正确答案：正确
4、跨导gm与静态工作点Q点的位置有关系，Q点越高，gm越小。
A.正确
B.错误
正确答案：错误
5、输入加在栅极和源极间的输入回路，输出加在漏极和源极间的输出回路，这为共源极放大电路。
A.正确
B.错误
正确答案：正确
第四章单元测试
1、两级放大电路的上限频率分别为f1 =100kHz，f2 =500kHz，则放大电路总的上限频率应为（）kHz。
A.400
B.300
C.100
D.200
正确答案：100
2、如两级放大电路下限频率f1=20Hz，f2=120Hz，则放大电路总的下限频率应为（）Hz
A.120
B.130
C.110
D.140
正确答案：120
3、两级放大电路由两个具有相同频率特性的单管放大电路组成，下限频率f=100Hz，则总下限频率为156Hz.。
A.正确
B.错误
正确答案：正确
4、直接耦合电路下限频率f=1Hz。
A.正确
B.错误
正确答案：错误
5、某放大电路的电压放大倍数为20dB，则该电路的电压放大倍数为（）
A.15
B.8
C.10
D.5
正确答案：10
第五章单元测试
1、同型号的三极管可以复合而不同型号的三极管很难复合。
A.正确
B.错误
正确答案：错误
2、复合管准互补对称电路中靠近负载的两个输出管的型号是相同的，目的是这样使用使得电路更容易对称。
A.正确
B.错误
正确答案：正确
3、功率放大电路按输出端与负载的耦合方式的不同，分为变压器耦合方式、无输出变压器（OTL）方式和无输出电容（OCL）方式。
A.正确
B.错误
正确答案：正确
4、乙类互补对称功率放大电路的能量转换效率最高是78.5%。
A.正确
B.错误
正确答案：正确
5、饱和失真、截止失真和交越失真都属于非线性失真。
A.正确
B.错误
正确答案：正确
第六章单元测试
1、差动放大电路对共模信号的抑制能力，就是抑制零点漂移的能力。
A.正确
B.错误
正确答案：正确
2、差动放大电路对差模信号有放大能力。
A.正确
B.错误
正确答案：正确
3、差动放大电路仅对差模信号给予放大，而对共模信号无放大能力。
A.正确
B.错误
正确答案：正确
4、长尾式差动放大电路也是一种典型差动放大电路，Re数值愈大，对共模信号（即零点漂移）的抑制能力就愈强。
A.正确
B.错误
正确答案：正确
5、长尾式差动放大电路，Re基本上不影响差模信号的放大效果。
A.正确
B.错误
正确答案：正确
第七章单元测试

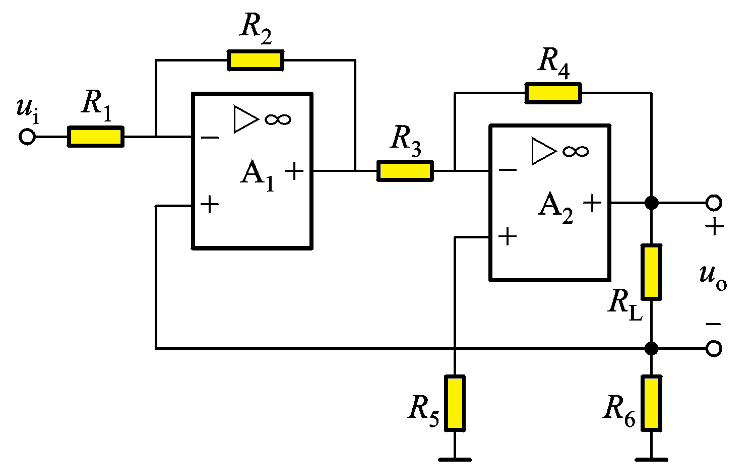

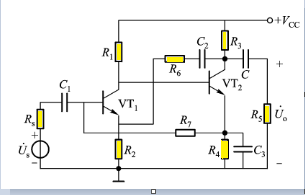

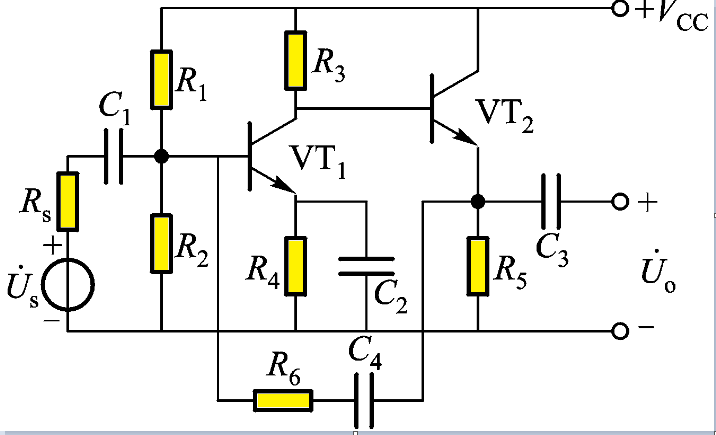

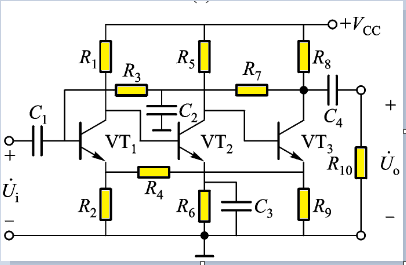

1、电路如图所示，引入跨级之间的交流负反馈类型（）
A.并联电压
B.并联电流
C.串联电流
D.串联电压
正确答案：串联电压
2、电路如图所示，引入跨级之间的交流负反馈类型（）
A.并联电压
B.串联电流
C.串联电压
D.并联电流
正确答案：串联电流
3、电路如图所示，引入跨级之间的交流负反馈类型（）
A.串联电流
B.串联电压
C.并联电流
D.并联电压
正确答案：串联电压
4、电路如图所示，引入跨级之间的交流负反馈类型（）
A.串联电流
B.并联电压
C.串联电压
D.并联电流
正确答案：串联电流
5、电路如图所示，引入跨级之间的交流负反馈类型（）
A.并联电压
B.串联电流
C.串联电压
D.并联电流
正确答案：串联电压
第八章单元测试

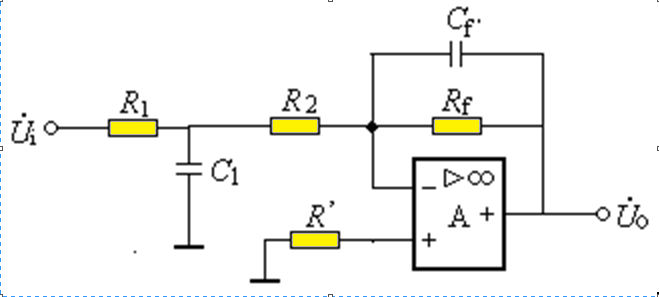

1、电路如图所示，试指出图示电路属哪种类型的滤波电路
A.低通
B.带阻
C.高通
D.带通
正确答案：低通

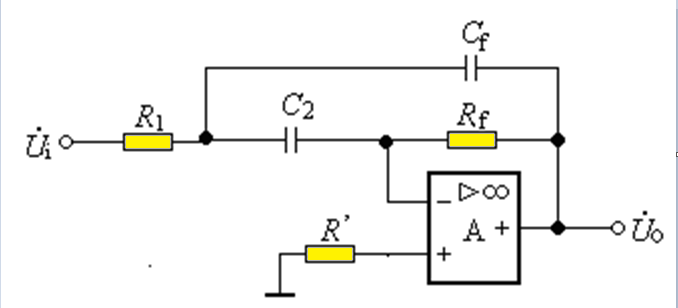

2、电路如图所示，试指出图示电路属哪种类型的滤波电路
A.低通
B.带通
C.高通
D.带阻
正确答案：带通
3、同相比例运算电路，电路的输入电阻高，输出电阻很高。
A.正确
B.错误
正确答案：错误
4、同相比例运算电路不存在“虚地”现象，该电路存在共模输入电压。
A.正确
B.错误
正确答案：正确
5、低通滤波器也叫高频滤波器，其功能是允许低频信号通过而高频信号不能通过。
A.正确
B.错误
正确答案：正确
第九章单元测试

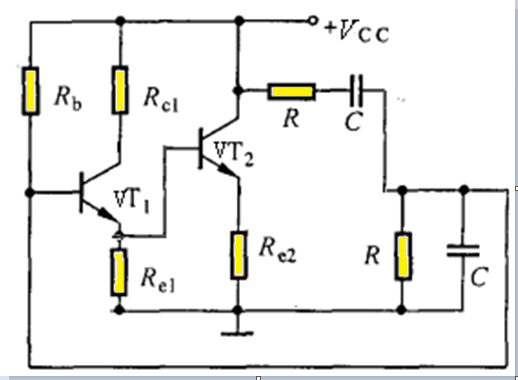

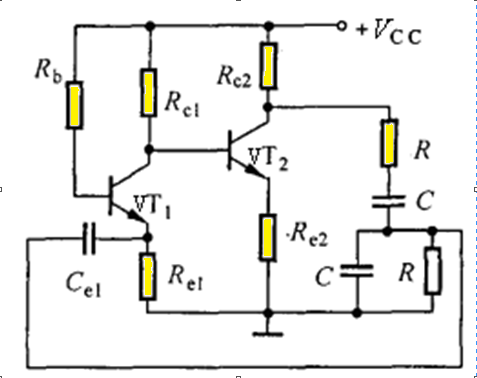

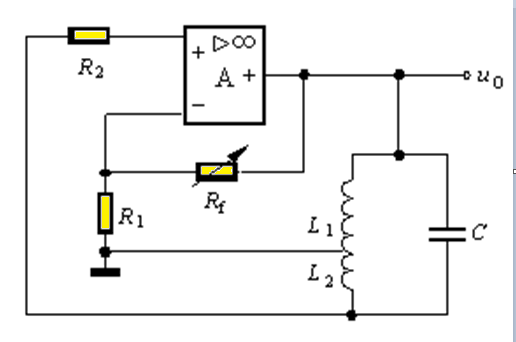

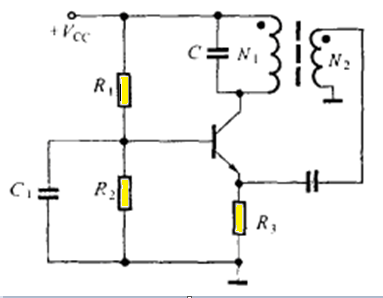

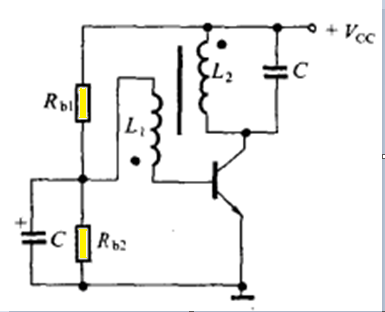

1、试用相位平衡条件判断如图所示电路能否产生自激振荡
A.能
B.否
正确答案：否
2、试用相位平衡条件判断如图所示电路能否产生自激振荡
A.否
B.能
正确答案：否
3、试用相位平衡条件判断如图所示电路能否产生自激振荡
A.否
B.能
正确答案：否
4、试用相位平衡条件判断如图所示电路能否产生自激振荡
A.否
B.能
正确答案：否
5、试用相位平衡条件判断如图所示电路能否产生自激振荡
A.否
B.能
正确答案：能
第十章单元测试
1、在单相桥式整流、电容滤波电路中，变压器二次侧电压的有效值U2 = 10V，且满足
，则输出电压的平均值为
A.14V
B.12V
C.9V
D.4.5V
正确答案：12V
2、在单相桥式整流、电容滤波电路中，变压器二次侧电压的有效值U2 = 10V，且满足
，若电容虚焊，则输出电压的平均值为
A.4.5V
B.10V
C.12V
D.9V
正确答案：9V
3、在单相桥式整流电路中，负载上的平均电流值为10A，则二极管的平均电流值为
A.5A
B.10A
C.9A
D.20A
正确答案：5A
4、串联型稳压电路如图所示，已知稳压管VDZ的稳压值UZ＝6V，R1＝200Ω，Rp=100Ω，R2＝200Ω，负载RL=20Ω，则输出电压Uo的调整范围是
A.15 ～ 20V
B.－15 ～ －20V
C.10 ～ 15V
D.－10 ～ －15V
正确答案：10 ～ 15V

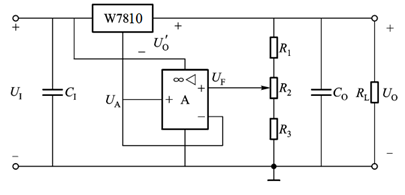

5、已知R1 = R2 = R3 = 200Ω，并且R2的抽头处于中点，则Uo =
A.-20V
B.20V
C.10V
D.-10V
正确答案：20V
