第一章单元测试
1、信号的三要素是幅值、周期和初相位。
A.正确
B.错误
正确答案：正确
2、以下仪器设备中，可用于提供输入信号的是
A.函数信号发生器
B.DC信号源
C.示波器
D.交流毫伏表
正确答案：函数信号发生器；DC信号源
3、总体来说，函数信号发生器的功能有
A.波形设置
B.频率设置
C.幅值设置
D.自检设置
正确答案：波形设置；频率设置；幅值设置
4、以下是交流有效值的单位是
A.Vrms
B.mVpp
C.dBm
D.Vpp
正确答案：Vrms
5、通常，示波器在使用前都需要进行自检。示波器GDS820C的自检信号波形是（）。
A.1kHz1Vpp的方波信号
B.1kHz2Vpp的方波信号
C.1kHz1Vpp的正弦波信号
D.1kHz2Vpp的正弦波信号
正确答案：1kHz2Vpp的方波信号
6、调整示波器垂直系统的POSITION旋钮时，改变的是坐标轴横轴的位置，观测的信号也会随之变化。
A.正确
B.错误
正确答案：错误
7、若要使示波器观测的波形在垂直方向上压缩显示，则需要将VOLTS/DIV（）。
A.调大
B.调小
C.右旋至底
D.左旋至底
正确答案：调大
8、调整示波器水平系统的POSITION旋钮时，可以（）。
A.改变坐标轴纵轴的位置
B.改变坐标轴横轴的位置
C.改变波形的完整性
D.改变水平方向每格所代表的时间
正确答案：改变坐标轴横轴的位置
9、若要使示波器观测的波形稳定显示，触发电平（）。
A.位于最大值和最小值之间
B.位于最大值上面
C.位于最大值上面 ；位于最小值下面
正确答案：位于最大值和最小值之间
10、通常，示波器屏幕上显示波形周期数（）。
A.2-3个
B.5个
C.1个
D.越多越好
正确答案：2-3个
11、直流稳压电源GPS-3303A的CH3为5V3A的固定输出端。
A.正确
B.错误
正确答案：正确
12、信号的三要素是幅值、周期和初相位。
A.正确
B.错误
正确答案：正确
13、以下仪器设备中，可用于提供输入信号的是
A.函数信号发生器
B.DC信号源
C.示波器
D.交流毫伏表
正确答案：函数信号发生器；DC信号源
14、总体来说，函数信号发生器的功能有
A.波形设置
B.频率设置
C.幅值设置
D.自检设置
正确答案：波形设置；频率设置；幅值设置
15、以下是交流有效值的单位是
A.Vrms
B.mVpp
C.dBm
D.Vpp
正确答案：Vrms
16、通常，示波器在使用前都需要进行自检。示波器GDS820C的自检信号波形是（）。
A.1kHz1Vpp的方波信号
B.1kHz2Vpp的方波信号
C.1kHz1Vpp的正弦波信号
D.1kHz2Vpp的正弦波信号
正确答案：1kHz2Vpp的方波信号
17、调整示波器垂直系统的POSITION旋钮时，改变的是坐标轴横轴的位置，观测的信号也会随之变化。
A.正确
B.错误
正确答案：错误
18、若要使示波器观测的波形在垂直方向上压缩显示，则需要将VOLTS/DIV（）。
A.调大
B.调小
C.右旋至底
D.左旋至底
正确答案：调大
19、调整示波器水平系统的POSITION旋钮时，可以（）。
A.改变坐标轴纵轴的位置
B.改变坐标轴横轴的位置
C.改变波形的完整性
D.改变水平方向每格所代表的时间
正确答案：改变坐标轴横轴的位置
20、若要使示波器观测的波形稳定显示，触发电平（）。
A.位于最大值和最小值之间
B.位于最大值上面
C.位于最大值上面 ；位于最小值下面
正确答案：位于最大值和最小值之间
21、通常，示波器屏幕上显示波形周期数（）。
A.2-3个
B.5个
C.1个
D.越多越好
正确答案：2-3个
22、直流稳压电源GPS-3303A的CH3为5V3A的固定输出端。
A.正确
B.错误
正确答案：正确
第二章单元测试
1、信号放大的前提是不失真，不失真的放大，在实验中是通过调试合适的静态工作点来保证的。
A.正确
B.错误
正确答案：正确
2、基本放大电路实验中给放大电路提供输入信号的设备是。
A.函数信号发生器
B.交流毫伏表
C.直流稳压电源
D.DC信号源
正确答案：函数信号发生器
3、在测量放大电路的输入电阻时，需要在信号源和放大电路之间串联一个电阻Rs，其数量级应与放大电路的输入电阻在同一个数量级上。
A.正确
B.错误
正确答案：正确
4、输出电阻是衡量放大电路的带负载能力的。测量输出电阻时，可以分别测量带载和空载的输出电压，通过计算得到输出电阻。
A.正确
B.错误
正确答案：正确
5、测量放大电路的幅频特性曲线时，可以保持输入信号的幅值不变，改变频率进行测量，以下说法正确的是，
A.先测得中频带（如1kHz）的输出电压，再分别减小和增大频率，记录输出电压是中频带输出电压的0.707倍时的频率即为下限和上限频率。
B.将输入信号的频率从0开始增大，观察和记录输出的电压的变化。
C.将输入信号的频率从很大开始减小，观察和记录输出的电压的变化。
正确答案：先测得中频带（如1kHz）的输出电压，再分别减小和增大频率，记录输出电压是中频带输出电压的0.707倍时的频率即为下限和上限频率。
6、从以下电路中选出基本放大电路研究（基本任务）的实验电路（a）
A.（b）
B.（a）
C.（c）
正确答案：（b）

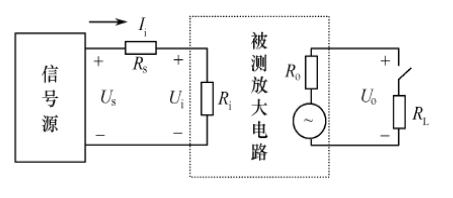

7、下图是基本放大电路研究实验中测量输入和输出电阻的实验电路，下列公式正确的有
（a）
（b）
（c）
（d）
A.（a）
B.（b）
C.（c）
D.（d）
正确答案：（a）；（b）
8、在基本放大电路研究的实验中，若电源电压为12V，调整合适的静态工作点的方法是：将电路输入端短路， 逐渐调节电位器， 使UCE=（）V。
A.6
B.12
C.0
正确答案：6
9、测量放大电路的静态工作点时，应使用万用表的直流档进行测量。
A.正确
B.错误
正确答案：正确
10、测量电阻时，应该先将待测电阻从电路中断开再进行测量。
A.正确
B.错误
正确答案：正确
11、在进行基本放大电路的电压放大倍数测量时，有三个测量条件（1）Ｒｃ ＝２ｋΩ， ＲＬ ＝∞（2）Ｒｃ ＝２ｋΩ， ＲＬ ＝２ｋΩ（3）Ｒｃ ＝１ｋΩ， ＲＬ ＝∞若测得的电压放大倍数的数值分别用Au1，Au2，Au3表示。以下说法正确的是
A.Au1=2Au2≈2Au3
B.Au1=Au2≈2Au3
C.Au1=2Au2≈Au3
D.2Au1=Au2≈Au3
正确答案：Au1=2Au2≈2Au3
12、信号放大的前提是不失真，不失真的放大，在实验中是通过调试合适的静态工作点来保证的。
A.正确
B.错误
正确答案：正确
13、基本放大电路实验中给放大电路提供输入信号的设备是。
A.函数信号发生器
B.交流毫伏表
C.直流稳压电源
D.DC信号源
正确答案：函数信号发生器
14、在测量放大电路的输入电阻时，需要在信号源和放大电路之间串联一个电阻Rs，其数量级应与放大电路的输入电阻在同一个数量级上。
A.正确
B.错误
正确答案：正确
15、输出电阻是衡量放大电路的带负载能力的。测量输出电阻时，可以分别测量带载和空载的输出电压，通过计算得到输出电阻。
A.正确
B.错误
正确答案：正确
16、测量放大电路的幅频特性曲线时，可以保持输入信号的幅值不变，改变频率进行测量，以下说法正确的是，
A.先测得中频带（如1kHz）的输出电压，再分别减小和增大频率，记录输出电压是中频带输出电压的0.707倍时的频率即为下限和上限频率。
B.将输入信号的频率从0开始增大，观察和记录输出的电压的变化。
C.将输入信号的频率从很大开始减小，观察和记录输出的电压的变化。
正确答案：先测得中频带（如1kHz）的输出电压，再分别减小和增大频率，记录输出电压是中频带输出电压的0.707倍时的频率即为下限和上限频率。
17、从以下电路中选出基本放大电路研究（基本任务）的实验电路（a）
A.（b）
B.（a）
C.（c）
正确答案：（b）
18、下图是基本放大电路研究实验中测量输入和输出电阻的实验电路，下列公式正确的有
（a）
（b）
（c）
（d）
A.（a）
B.（b）
C.（c）
D.（d）
正确答案：（a）；（b）
19、在基本放大电路研究的实验中，若电源电压为12V，调整合适的静态工作点的方法是：将电路输入端短路， 逐渐调节电位器， 使UCE=（）V。
A.6
B.12
C.0
正确答案：6
20、测量放大电路的静态工作点时，应使用万用表的直流档进行测量。
A.正确
B.错误
正确答案：正确
21、测量电阻时，应该先将待测电阻从电路中断开再进行测量。
A.正确
B.错误
正确答案：正确
22、在进行基本放大电路的电压放大倍数测量时，有三个测量条件（1）Ｒｃ ＝２ｋΩ， ＲＬ ＝∞（2）Ｒｃ ＝２ｋΩ， ＲＬ ＝２ｋΩ（3）Ｒｃ ＝１ｋΩ， ＲＬ ＝∞若测得的电压放大倍数的数值分别用Au1，Au2，Au3表示。以下说法正确的是
A.Au1=2Au2≈2Au3
B.Au1=Au2≈2Au3
C.Au1=2Au2≈Au3
D.2Au1=Au2≈Au3
正确答案：Au1=2Au2≈2Au3
第三章单元测试
1、负反馈放大电路对电路的影响是
A.降低放大倍数
B.改变输入输出电阻
C.展宽频带
D.改善非线性失真
正确答案：降低放大倍数；改变输入输出电阻；展宽频带；改善非线性失真

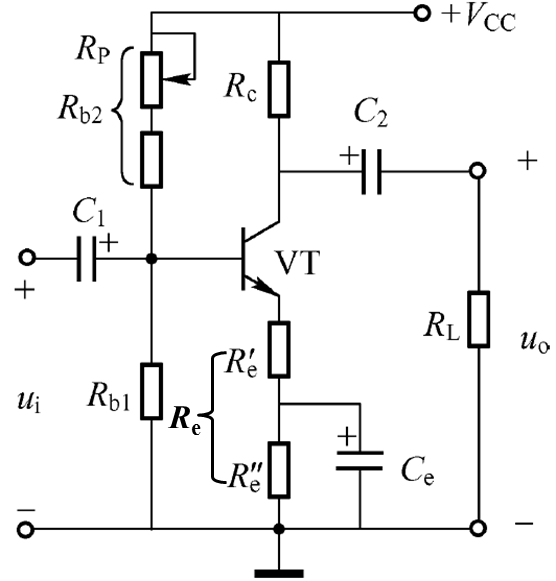

2、下图是静态工作点稳定的共射放大电路，静态工作点能够稳定的原因是
A.发射极电阻Re的直流负反馈的作用
B.集电极电阻Rc的直流负反馈的作用
C.电阻Rb2的分压作用稳定基极电位
D.电阻Rb1的分压作用稳定基极电位
正确答案：发射极电阻Re的直流负反馈的作用；电阻Rb1的分压作用稳定基极电位

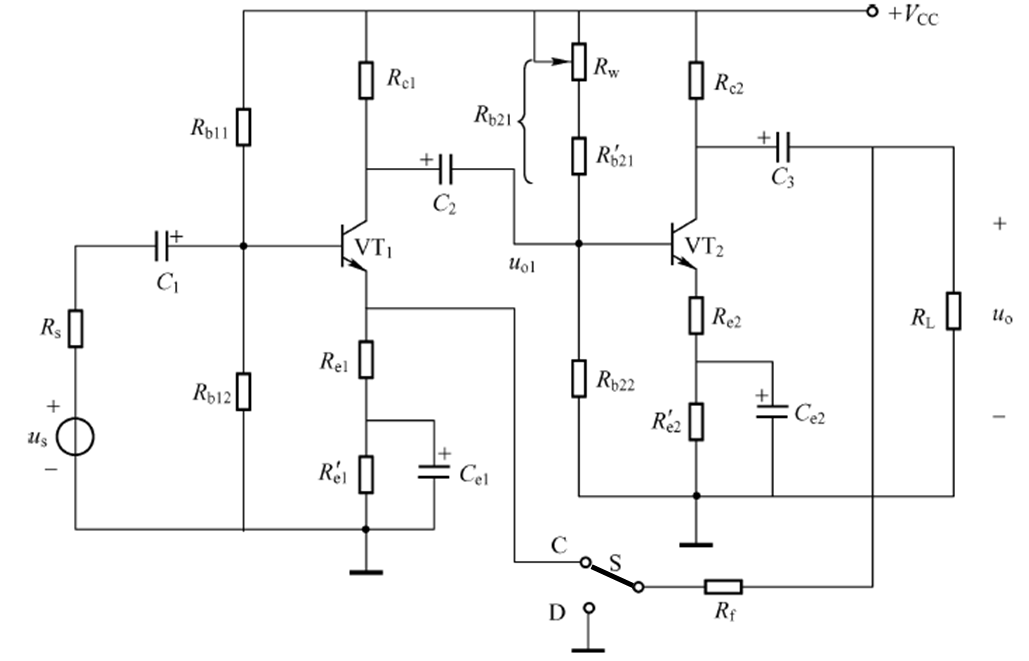

3、下图是两级放大电路，各级电路分别是
A.第一级是静态工作点稳定的共射放大电路，第二级是共集电极放大电路
B.第一级是共集电极放大电路，第二级是静态工作点稳定的共射放大电路
C.两级均是共集电极放大电路
D.两级均是静态工作点稳定的共射放大电路
正确答案：两级均是静态工作点稳定的共射放大电路
4、下图中Rf引入级间反馈的类型是 ；
A.电压串联负反馈
B.电压并联负反馈
C.电流串联负反馈
D.电流并联负反馈
正确答案：电压串联负反馈
5、图中两级放大电路的静态工作点可以分别调试互不影响。
A.正确
B.错误
正确答案：正确
6、负反馈放大电路对电路的影响是
A.降低放大倍数
B.改变输入输出电阻
C.展宽频带
D.改善非线性失真
正确答案：降低放大倍数；改变输入输出电阻；展宽频带；改善非线性失真
7、下图是静态工作点稳定的共射放大电路，静态工作点能够稳定的原因是
A.发射极电阻Re的直流负反馈的作用
B.集电极电阻Rc的直流负反馈的作用
C.电阻Rb2的分压作用稳定基极电位
D.电阻Rb1的分压作用稳定基极电位
正确答案：发射极电阻Re的直流负反馈的作用；电阻Rb1的分压作用稳定基极电位
8、下图是两级放大电路，各级电路分别是
A.第一级是静态工作点稳定的共射放大电路，第二级是共集电极放大电路
B.第一级是共集电极放大电路，第二级是静态工作点稳定的共射放大电路
C.两级均是共集电极放大电路
D.两级均是静态工作点稳定的共射放大电路
正确答案：两级均是静态工作点稳定的共射放大电路
9、下图中Rf引入级间反馈的类型是 ；
A.电压串联负反馈
B.电压并联负反馈
C.电流串联负反馈
D.电流并联负反馈
正确答案：电压串联负反馈
10、图中两级放大电路的静态工作点可以分别调试互不影响。
A.正确
B.错误
正确答案：正确
第四章单元测试
1、差分放大电路功能是（）。
A.抑制共模信号
B.放大差模信号
C.抑制差模信号
D.放大共模信号
正确答案：抑制共模信号；放大差模信号
2、差分放大电路按输入输出方式的不同分为（）。
A.单端输入单端输出
B.单端输入双端输出
C.双端输入单端输出
D.双端输入双端输出
正确答案：单端输入单端输出；单端输入双端输出；双端输入单端输出；双端输入双端输出
3、调零是在两个晶体管的发射极之间串联一个阻值很小的调零电位器。
A.正确
B.错误
正确答案：正确
4、Vpk是峰峰值的单位。
A.正确
B.错误
正确答案：错误

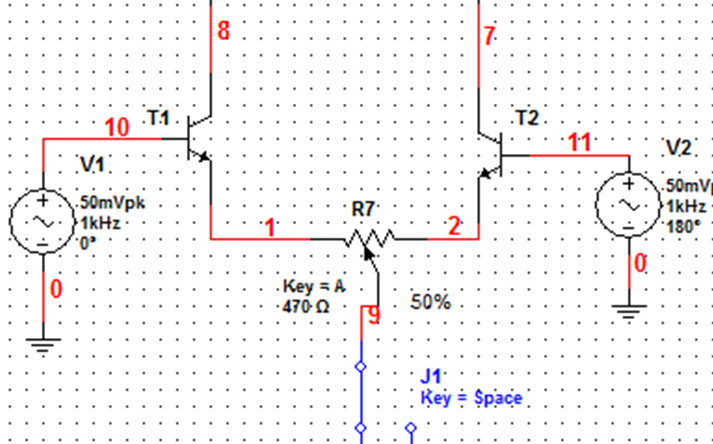

5、下图为差分放大电路双端输入差模信号的方式。
。
A.正确
B.错误
正确答案：正确
6、差分放大电路功能是（）。
A.抑制共模信号
B.放大差模信号
C.抑制差模信号
D.放大共模信号
正确答案：抑制共模信号；放大差模信号
7、差分放大电路按输入输出方式的不同分为（）。
A.单端输入单端输出
B.单端输入双端输出
C.双端输入单端输出
D.双端输入双端输出
正确答案：单端输入单端输出；单端输入双端输出；双端输入单端输出；双端输入双端输出
8、调零是在两个晶体管的发射极之间串联一个阻值很小的调零电位器。
A.正确
B.错误
正确答案：正确
9、Vpk是峰峰值的单位。
A.正确
B.错误
正确答案：错误
10、下图为差分放大电路双端输入差模信号的方式。
。
A.正确
B.错误
正确答案：正确
第五章单元测试
1、OTL是指无输出电容的功率放大电路。
A.正确
B.错误
正确答案：错误
2、OCL是双电源供电。
A.正确
B.错误
正确答案：正确
3、实验中电流表测量的是电源的（）。
A.平均电流
B.瞬时电流
C.最大电流
D.电流有效值
正确答案：平均电流
4、失真度仪是用于观察最大不失真输出电压的。
A.正确
B.错误
正确答案：正确

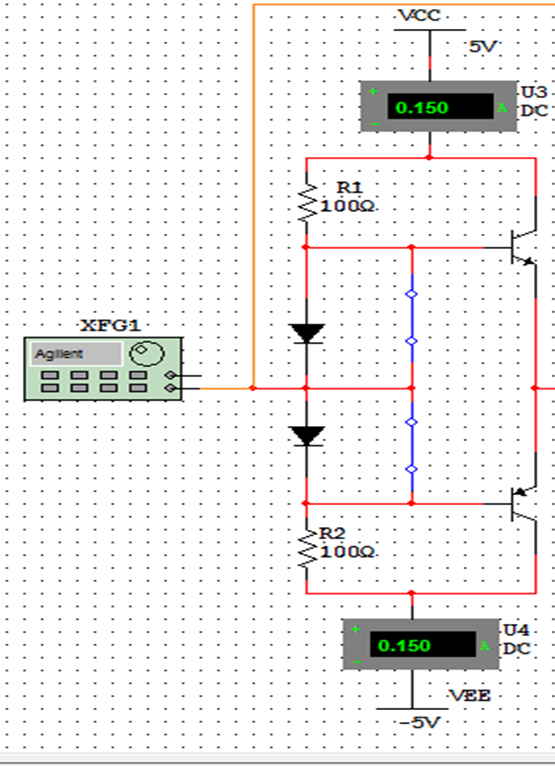

5、下图开关S闭合时可以观察到交越失真。
。
A.正确
B.错误
正确答案：错误
6、OTL是指无输出电容的功率放大电路。
A.正确
B.错误
正确答案：错误
7、OCL是双电源供电。
A.正确
B.错误
正确答案：正确
8、实验中电流表测量的是电源的（）。
A.平均电流
B.瞬时电流
C.最大电流
D.电流有效值
正确答案：平均电流
9、失真度仪是用于观察最大不失真输出电压的。
A.正确
B.错误
正确答案：正确
10、下图开关S闭合时可以观察到交越失真。
。
A.正确
B.错误
正确答案：错误
第六章单元测试
1、由于集成运算放大器的输入电阻很大，因此引入负反馈时很容易满足深度负反馈的条件。
A.正确
B.错误
正确答案：错误
2、引入深度负反馈，则净输入信号约等于反馈信号。
A.正确
B.错误
正确答案：正确
3、观察电压传输特性时，需要设置双踪示波器水平系统的HORIMENU，选择模式为（）。
A.主时基
B.XY
C.滚动模式
D.视窗扩展
正确答案：XY
4、观察电压传输特性时，需要将双踪示波器的两个通道的横轴重合并置于屏幕中间。
A.正确
B.错误
正确答案：正确
5、观察电压传输特性时，双踪示波器的CH1接输出信号，CH2接输入信号。
A.正确
B.错误
正确答案：错误
6、由于集成运算放大器的输入电阻很大，因此引入负反馈时很容易满足深度负反馈的条件。
A.正确
B.错误
正确答案：错误
7、引入深度负反馈，则净输入信号约等于反馈信号。
A.正确
B.错误
正确答案：正确
8、观察电压传输特性时，需要设置双踪示波器水平系统的HORIMENU，选择模式为（）。
A.主时基
B.XY
C.滚动模式
D.视窗扩展
正确答案：XY
9、观察电压传输特性时，需要将双踪示波器的两个通道的横轴重合并置于屏幕中间。
A.正确
B.错误
正确答案：正确
10、观察电压传输特性时，双踪示波器的CH1接输出信号，CH2接输入信号。
A.正确
B.错误
正确答案：错误
第七章单元测试
1、运放组成运算电路时，需要
A.无反馈
B.引入深度负反馈
C.引入正反馈
D.同时引入负反馈和正反馈
正确答案：引入深度负反馈
2、运放组成运算电路后要先调零，此时测量输出电压需要用数字万用表的
A.直流电压档
B.交流电压档
C.电阻档
D.直流电流档
正确答案：直流电压档
3、单个运放组成运算电路时，运放的反相输入端与输出端之间一定有反馈电路。
A.正确
B.错误
正确答案：正确
4、实用积分运算电路中并联在输出端和反相输入端的电阻RF的作用为
A.增大积分斜率
B.减小积分斜率
C.防止低频增益过大
D.防止自激振荡
正确答案：防止低频增益过大
5、在调零时，运放的输入端
A.悬空
B.接地
C.接DC信号源，将输入调至0.5V。
D.接函数信号发生器，输入1kHz2Vpp的方波
正确答案：接地

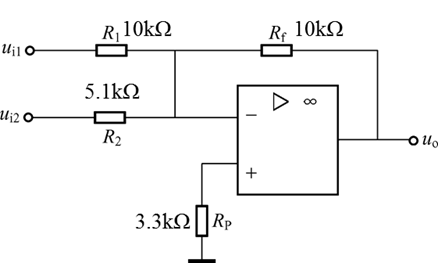

6、下图的电路，若输入信号；ui1=1V，ui2=0.5V，则输出信号uo为
A.-5V
B.5V
C.0.5V
D.-0.5V
正确答案：-5V

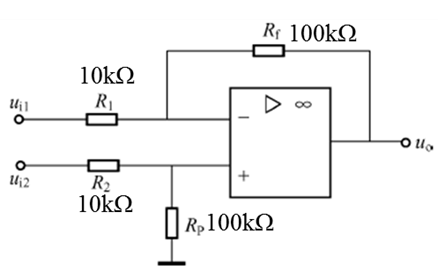

7、下图的电路，若输入信号ui1=2V，ui2=-0.5V，则输出电压uo为
A.-1V
B.1V
C.1.5V
D.-1.5V
正确答案：1V

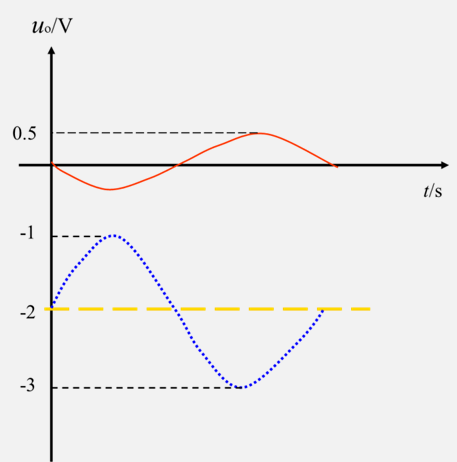

8、若某线性运算电路的输入信号为ui1=2V，ui2为1kHz，0.5V幅值（峰值）的正弦波信号，用示波器观察输入ui2和输出电压uo如下图所示，其中红色实线显示为ui2的信号，蓝色虚线为uo的信号。试写出该电路输入输出电压的关系式为
A.uo=-ui1-2ui2
B.uo=-ui1+2ui2
C.uo=ui1-2ui2
D.uo=ui1+2ui2
正确答案：uo=-ui1-2ui2

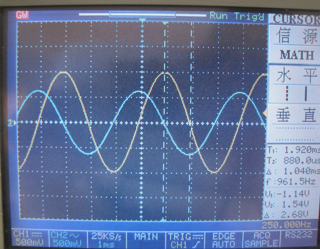

9、下图为示波器观测出的某集成运算放大器构成的运算电路的输入输出波形，其中CH1为输入信号，CH2为输出信号，则
A.该电路为积分运算电路，输出信号相位滞后输入信号约90°
B.该电路为积分运算电路，输出信号相位超前输入信号约90°
C.该电路为微分运算电路，输出信号相位滞后输入信号约90°
D.该电路为微分运算电路，输出信号相位超前输入信号约90°
正确答案：该电路为积分运算电路，输出信号相位滞后输入信号约90°
10、下列说法正确的是
A.反相比例运算电路比同相比例运算更常用，原因在于反相比例运算电路没有引入共模输入。
B.反相比例运算电路的输入电阻比同相比例运算电路的输入电阻小。
C.反相比例运算电路的输入电阻比同相比例运算电路的输入电阻大。
D.同相比例运算电路比反相比例运算更常用，原因在于同相比例运算电路放大倍数大于1。
正确答案：反相比例运算电路比同相比例运算更常用，原因在于反相比例运算电路没有引入共模输入。反相比例运算电路的输入电阻比同相比例运算电路的输入电阻小。

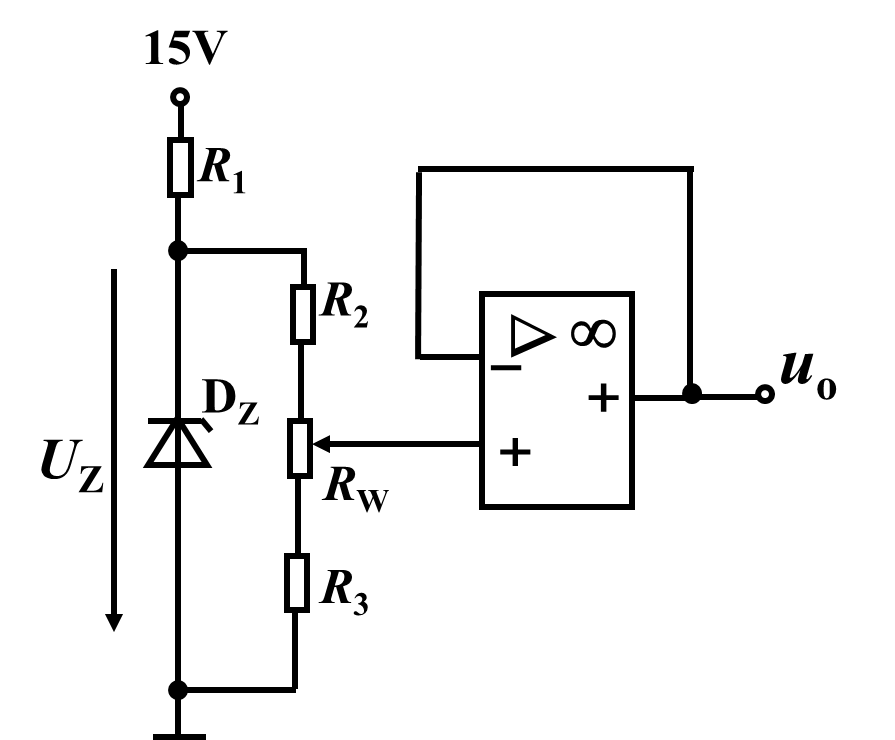

11、下图为一个连续可调的恒压源。
。
A.正确
B.错误
正确答案：正确
12、运放组成运算电路时，需要
A.无反馈
B.引入深度负反馈
C.引入正反馈
D.同时引入负反馈和正反馈
正确答案：引入深度负反馈
13、运放组成运算电路后要先调零，此时测量输出电压需要用数字万用表的
A.直流电压档
B.交流电压档
C.电阻档
D.直流电流档
正确答案：直流电压档
14、单个运放组成运算电路时，运放的反相输入端与输出端之间一定有反馈电路。
A.正确
B.错误
正确答案：正确
15、实用积分运算电路中并联在输出端和反相输入端的电阻RF的作用为
A.增大积分斜率
B.减小积分斜率
C.防止低频增益过大
D.防止自激振荡
正确答案：防止低频增益过大
16、在调零时，运放的输入端
A.悬空
B.接地
C.接DC信号源，将输入调至0.5V。
D.接函数信号发生器，输入1kHz2Vpp的方波
正确答案：接地
17、下图的电路，若输入信号；ui1=1V，ui2=0.5V，则输出信号uo为
A.-5V
B.5V
C.0.5V
D.-0.5V
正确答案：-5V
18、下图的电路，若输入信号ui1=2V，ui2=-0.5V，则输出电压uo为
A.-1V
B.1V
C.1.5V
D.-1.5V
正确答案：1V
19、若某线性运算电路的输入信号为ui1=2V，ui2为1kHz，0.5V幅值（峰值）的正弦波信号，用示波器观察输入ui2和输出电压uo如下图所示，其中红色实线显示为ui2的信号，蓝色虚线为uo的信号。试写出该电路输入输出电压的关系式为
A.uo=-ui1-2ui2
B.uo=-ui1+2ui2
C.uo=ui1-2ui2
D.uo=ui1+2ui2
正确答案：uo=-ui1-2ui2
20、下图为示波器观测出的某集成运算放大器构成的运算电路的输入输出波形，其中CH1为输入信号，CH2为输出信号，则
A.该电路为积分运算电路，输出信号相位滞后输入信号约90°
B.该电路为积分运算电路，输出信号相位超前输入信号约90°
C.该电路为微分运算电路，输出信号相位滞后输入信号约90°
D.该电路为微分运算电路，输出信号相位超前输入信号约90°
正确答案：该电路为积分运算电路，输出信号相位滞后输入信号约90°
21、下列说法正确的是
A.反相比例运算电路比同相比例运算更常用，原因在于反相比例运算电路没有引入共模输入。
B.反相比例运算电路的输入电阻比同相比例运算电路的输入电阻小。
C.反相比例运算电路的输入电阻比同相比例运算电路的输入电阻大。
D.同相比例运算电路比反相比例运算更常用，原因在于同相比例运算电路放大倍数大于1。
正确答案：反相比例运算电路比同相比例运算更常用，原因在于反相比例运算电路没有引入共模输入。反相比例运算电路的输入电阻比同相比例运算电路的输入电阻小。
22、下图为一个连续可调的恒压源。
。
A.正确
B.错误
正确答案：正确
第八章单元测试
1、过零比较器输入的两个二极管的作用
A.保护运放输出端
B.保护运放输入端
C.保护运放供电端
正确答案：保护运放输入端
2、滞回电压比较器的阈值电压个数为
A.1
B.2
C.3
D.4
正确答案：2
3、窗口电压比较器的阈值电压个数为
A.2
B.1
C.3
D.4
正确答案：2
4、以下设备中，在电压比较器实验中需要使用的仪器包括
A.DC信号源
B.直流稳压电源
C.交流毫伏表
D.示波器
正确答案：DC信号源；直流稳压电源；示波器
5、一般用电压传输特性曲线表示各种电压比较器的功能。
A.正确
B.错误
正确答案：正确
6、过零比较器输入的两个二极管的作用
A.保护运放输出端
B.保护运放输入端
C.保护运放供电端
正确答案：保护运放输入端
7、滞回电压比较器的阈值电压个数为
A.1
B.2
C.3
D.4
正确答案：2
8、窗口电压比较器的阈值电压个数为
A.2
B.1
C.3
D.4
正确答案：2
9、以下设备中，在电压比较器实验中需要使用的仪器包括
A.DC信号源
B.直流稳压电源
C.交流毫伏表
D.示波器
正确答案：DC信号源；直流稳压电源；示波器
10、一般用电压传输特性曲线表示各种电压比较器的功能。
A.正确
B.错误
正确答案：正确
第九章单元测试

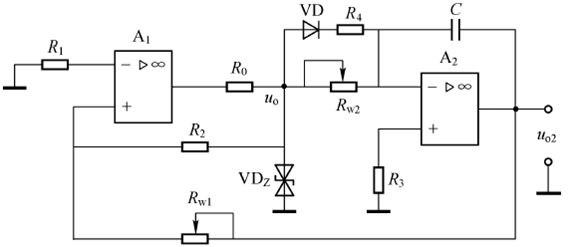

1、三角波发生电路的组成是
A.过零电压比较器+反相积分电路
B.滞回电压比较器+反相积分电路
C.滞回电压比较器+反相微分电路
D.过零电压比较器+反相微分电路
正确答案：滞回电压比较器+反相积分电路
2、信号波形发生电路是依照自激振荡的工作原理，采用正、负反馈相结合的方法，将一些线性元件和非线性元件与集成运放进行不同的组合，或进行波形变换构成的。
A.正确
B.错误
正确答案：正确
3、波形产生电路实验中没有使用到的仪器有
A.函数信号发生器
B.DC信号源
C.示波器
D.直流稳压电源
正确答案：函数信号发生器；DC信号源
4、下图是
A.方波发生电路
B.锯齿波发生电路
C.正弦波发生电路
D.三角波发生电路
正确答案：锯齿波发生电路
5、文氏桥正弦波发生电路如下图所示，
产生正弦波的频率是
A.f=1/（2πRC）
B.f=1/（2πR1C）
C.f=1/（2πRwC）
D.f=1/（2πRfC）
正确答案：f=1/（2πRC）
6、三角波发生电路的组成是
A.过零电压比较器+反相积分电路
B.滞回电压比较器+反相积分电路
C.滞回电压比较器+反相微分电路
D.过零电压比较器+反相微分电路
正确答案：滞回电压比较器+反相积分电路
7、信号波形发生电路是依照自激振荡的工作原理，采用正、负反馈相结合的方法，将一些线性元件和非线性元件与集成运放进行不同的组合，或进行波形变换构成的。
A.正确
B.错误
正确答案：正确
8、波形产生电路实验中没有使用到的仪器有
A.函数信号发生器
B.DC信号源
C.示波器
D.直流稳压电源
正确答案：函数信号发生器；DC信号源
9、下图是
A.方波发生电路
B.锯齿波发生电路
C.正弦波发生电路
D.三角波发生电路
正确答案：锯齿波发生电路
10、文氏桥正弦波发生电路如下图所示，
产生正弦波的频率是
A.f=1/（2πRC）
B.f=1/（2πR1C）
C.f=1/（2πRwC）
D.f=1/（2πRfC）
正确答案：f=1/（2πRC）
第十章单元测试
1、在设计单元电路的参数时，元器件的极限参数必须留有足够裕量，一般应大于额定值的1.5倍。
A.正确
B.错误
正确答案：正确
2、阻容元件的选择要根据电路的性能和参数，并要注意功耗、容量、频率和耐压范围是否满足要求。
A.正确
B.错误
正确答案：正确
3、论文摘要包含的内容应该有。
A.研究背景和意义
B.主要研究成果
C.关键词
D.系统原理图
正确答案：研究背景和意义；主要研究成果；关键词
4、论文中参数计算包括元器件的工作电流、电压、频率和功耗等参数应能满足电路指标的要求。
A.正确
B.错误
正确答案：正确
5、综合实验的考核标准之一就是电路工作稳定、可靠，能达到所要求的性能指标，并留有适当的裕量。
A.正确
B.错误
正确答案：正确
6、在设计单元电路的参数时，元器件的极限参数必须留有足够裕量，一般应大于额定值的1.5倍。
A.正确
B.错误
正确答案：正确
7、阻容元件的选择要根据电路的性能和参数，并要注意功耗、容量、频率和耐压范围是否满足要求。
A.正确
B.错误
正确答案：正确
8、论文摘要包含的内容应该有。
A.研究背景和意义
B.主要研究成果
C.关键词
D.系统原理图
正确答案：研究背景和意义；主要研究成果；关键词
9、论文中参数计算包括元器件的工作电流、电压、频率和功耗等参数应能满足电路指标的要求。
A.正确
B.错误
正确答案：正确
10、综合实验的考核标准之一就是电路工作稳定、可靠，能达到所要求的性能指标，并留有适当的裕量。
A.正确
B.错误
正确答案：正确
第一章单元测试
1、信号的三要素是幅值、周期和初相位。
A.正确
B.错误
正确答案：正确
2、以下仪器设备中，可用于提供输入信号的是
A.函数信号发生器
B.DC信号源
C.示波器
D.交流毫伏表
正确答案：函数信号发生器；DC信号源
3、总体来说，函数信号发生器的功能有
A.波形设置
B.频率设置
C.幅值设置
D.自检设置
正确答案：波形设置；频率设置；幅值设置
4、以下是交流有效值的单位是
A.Vrms
B.mVpp
C.dBm
D.Vpp
正确答案：Vrms
5、通常，示波器在使用前都需要进行自检。示波器GDS820C的自检信号波形是（）。
A.1kHz1Vpp的方波信号
B.1kHz2Vpp的方波信号
C.1kHz1Vpp的正弦波信号
D.1kHz2Vpp的正弦波信号
正确答案：1kHz2Vpp的方波信号
6、调整示波器垂直系统的POSITION旋钮时，改变的是坐标轴横轴的位置，观测的信号也会随之变化。
A.正确
B.错误
正确答案：错误
7、若要使示波器观测的波形在垂直方向上压缩显示，则需要将VOLTS/DIV（）。
A.调大
B.调小
C.右旋至底
D.左旋至底
正确答案：调大
8、调整示波器水平系统的POSITION旋钮时，可以（）。
A.改变坐标轴纵轴的位置
B.改变坐标轴横轴的位置
C.改变波形的完整性
D.改变水平方向每格所代表的时间
正确答案：改变坐标轴横轴的位置
9、若要使示波器观测的波形稳定显示，触发电平（）。
A.位于最大值和最小值之间
B.位于最大值上面
C.位于最大值上面 ；位于最小值下面
正确答案：位于最大值和最小值之间
10、通常，示波器屏幕上显示波形周期数（）。
A.2-3个
B.5个
C.1个
D.越多越好
正确答案：2-3个
11、直流稳压电源GPS-3303A的CH3为5V3A的固定输出端。
A.正确
B.错误
正确答案：正确
12、信号的三要素是幅值、周期和初相位。
A.正确
B.错误
正确答案：正确
13、以下仪器设备中，可用于提供输入信号的是
A.函数信号发生器
B.DC信号源
C.示波器
D.交流毫伏表
正确答案：函数信号发生器；DC信号源
14、总体来说，函数信号发生器的功能有
A.波形设置
B.频率设置
C.幅值设置
D.自检设置
正确答案：波形设置；频率设置；幅值设置
15、以下是交流有效值的单位是
A.Vrms
B.mVpp
C.dBm
D.Vpp
正确答案：Vrms
16、通常，示波器在使用前都需要进行自检。示波器GDS820C的自检信号波形是（）。
A.1kHz1Vpp的方波信号
B.1kHz2Vpp的方波信号
C.1kHz1Vpp的正弦波信号
D.1kHz2Vpp的正弦波信号
正确答案：1kHz2Vpp的方波信号
17、调整示波器垂直系统的POSITION旋钮时，改变的是坐标轴横轴的位置，观测的信号也会随之变化。
A.正确
B.错误
正确答案：错误
18、若要使示波器观测的波形在垂直方向上压缩显示，则需要将VOLTS/DIV（）。
A.调大
B.调小
C.右旋至底
D.左旋至底
正确答案：调大
19、调整示波器水平系统的POSITION旋钮时，可以（）。
A.改变坐标轴纵轴的位置
B.改变坐标轴横轴的位置
C.改变波形的完整性
D.改变水平方向每格所代表的时间
正确答案：改变坐标轴横轴的位置
20、若要使示波器观测的波形稳定显示，触发电平（）。
A.位于最大值和最小值之间
B.位于最大值上面
C.位于最大值上面 ；位于最小值下面
正确答案：位于最大值和最小值之间
21、通常，示波器屏幕上显示波形周期数（）。
A.2-3个
B.5个
C.1个
D.越多越好
正确答案：2-3个
22、直流稳压电源GPS-3303A的CH3为5V3A的固定输出端。
A.正确
B.错误
正确答案：正确
第二章单元测试
1、信号放大的前提是不失真，不失真的放大，在实验中是通过调试合适的静态工作点来保证的。
A.正确
B.错误
正确答案：正确
2、基本放大电路实验中给放大电路提供输入信号的设备是。
A.函数信号发生器
B.交流毫伏表
C.直流稳压电源
D.DC信号源
正确答案：函数信号发生器
3、在测量放大电路的输入电阻时，需要在信号源和放大电路之间串联一个电阻Rs，其数量级应与放大电路的输入电阻在同一个数量级上。
A.正确
B.错误
正确答案：正确
4、输出电阻是衡量放大电路的带负载能力的。测量输出电阻时，可以分别测量带载和空载的输出电压，通过计算得到输出电阻。
A.正确
B.错误
正确答案：正确
5、测量放大电路的幅频特性曲线时，可以保持输入信号的幅值不变，改变频率进行测量，以下说法正确的是，
A.先测得中频带（如1kHz）的输出电压，再分别减小和增大频率，记录输出电压是中频带输出电压的0.707倍时的频率即为下限和上限频率。
B.将输入信号的频率从0开始增大，观察和记录输出的电压的变化。
C.将输入信号的频率从很大开始减小，观察和记录输出的电压的变化。
正确答案：先测得中频带（如1kHz）的输出电压，再分别减小和增大频率，记录输出电压是中频带输出电压的0.707倍时的频率即为下限和上限频率。
6、从以下电路中选出基本放大电路研究（基本任务）的实验电路（a）
A.（b）
B.（a）
C.（c）
正确答案：（b）
7、下图是基本放大电路研究实验中测量输入和输出电阻的实验电路，下列公式正确的有
（a）
（b）
（c）
（d）
A.（a）
B.（b）
C.（c）
D.（d）
正确答案：（a）；（b）
8、在基本放大电路研究的实验中，若电源电压为12V，调整合适的静态工作点的方法是：将电路输入端短路， 逐渐调节电位器， 使UCE=（）V。
A.6
B.12
C.0
正确答案：6
9、测量放大电路的静态工作点时，应使用万用表的直流档进行测量。
A.正确
B.错误
正确答案：正确
10、测量电阻时，应该先将待测电阻从电路中断开再进行测量。
A.正确
B.错误
正确答案：正确
11、在进行基本放大电路的电压放大倍数测量时，有三个测量条件（1）Ｒｃ ＝２ｋΩ， ＲＬ ＝∞（2）Ｒｃ ＝２ｋΩ， ＲＬ ＝２ｋΩ（3）Ｒｃ ＝１ｋΩ， ＲＬ ＝∞若测得的电压放大倍数的数值分别用Au1，Au2，Au3表示。以下说法正确的是
A.Au1=2Au2≈2Au3
B.Au1=Au2≈2Au3
C.Au1=2Au2≈Au3
D.2Au1=Au2≈Au3
正确答案：Au1=2Au2≈2Au3
12、信号放大的前提是不失真，不失真的放大，在实验中是通过调试合适的静态工作点来保证的。
A.正确
B.错误
正确答案：正确
13、基本放大电路实验中给放大电路提供输入信号的设备是。
A.函数信号发生器
B.交流毫伏表
C.直流稳压电源
D.DC信号源
正确答案：函数信号发生器
14、在测量放大电路的输入电阻时，需要在信号源和放大电路之间串联一个电阻Rs，其数量级应与放大电路的输入电阻在同一个数量级上。
A.正确
B.错误
正确答案：正确
15、输出电阻是衡量放大电路的带负载能力的。测量输出电阻时，可以分别测量带载和空载的输出电压，通过计算得到输出电阻。
A.正确
B.错误
正确答案：正确
16、测量放大电路的幅频特性曲线时，可以保持输入信号的幅值不变，改变频率进行测量，以下说法正确的是，
A.先测得中频带（如1kHz）的输出电压，再分别减小和增大频率，记录输出电压是中频带输出电压的0.707倍时的频率即为下限和上限频率。
B.将输入信号的频率从0开始增大，观察和记录输出的电压的变化。
C.将输入信号的频率从很大开始减小，观察和记录输出的电压的变化。
正确答案：先测得中频带（如1kHz）的输出电压，再分别减小和增大频率，记录输出电压是中频带输出电压的0.707倍时的频率即为下限和上限频率。
17、从以下电路中选出基本放大电路研究（基本任务）的实验电路（a）
A.（b）
B.（a）
C.（c）
正确答案：（b）
18、下图是基本放大电路研究实验中测量输入和输出电阻的实验电路，下列公式正确的有
（a）
（b）
（c）
（d）
A.（a）
B.（b）
C.（c）
D.（d）
正确答案：（a）；（b）
19、在基本放大电路研究的实验中，若电源电压为12V，调整合适的静态工作点的方法是：将电路输入端短路， 逐渐调节电位器， 使UCE=（）V。
A.6
B.12
C.0
正确答案：6
20、测量放大电路的静态工作点时，应使用万用表的直流档进行测量。
A.正确
B.错误
正确答案：正确
21、测量电阻时，应该先将待测电阻从电路中断开再进行测量。
A.正确
B.错误
正确答案：正确
22、在进行基本放大电路的电压放大倍数测量时，有三个测量条件（1）Ｒｃ ＝２ｋΩ， ＲＬ ＝∞（2）Ｒｃ ＝２ｋΩ， ＲＬ ＝２ｋΩ（3）Ｒｃ ＝１ｋΩ， ＲＬ ＝∞若测得的电压放大倍数的数值分别用Au1，Au2，Au3表示。以下说法正确的是
A.Au1=2Au2≈2Au3
B.Au1=Au2≈2Au3
C.Au1=2Au2≈Au3
D.2Au1=Au2≈Au3
正确答案：Au1=2Au2≈2Au3
第三章单元测试
1、负反馈放大电路对电路的影响是
A.降低放大倍数
B.改变输入输出电阻
C.展宽频带
D.改善非线性失真
正确答案：降低放大倍数；改变输入输出电阻；展宽频带；改善非线性失真
2、下图是静态工作点稳定的共射放大电路，静态工作点能够稳定的原因是
A.发射极电阻Re的直流负反馈的作用
B.集电极电阻Rc的直流负反馈的作用
C.电阻Rb2的分压作用稳定基极电位
D.电阻Rb1的分压作用稳定基极电位
正确答案：发射极电阻Re的直流负反馈的作用；电阻Rb1的分压作用稳定基极电位
3、下图是两级放大电路，各级电路分别是
A.第一级是静态工作点稳定的共射放大电路，第二级是共集电极放大电路
B.第一级是共集电极放大电路，第二级是静态工作点稳定的共射放大电路
C.两级均是共集电极放大电路
D.两级均是静态工作点稳定的共射放大电路
正确答案：两级均是静态工作点稳定的共射放大电路
4、下图中Rf引入级间反馈的类型是 ；
A.电压串联负反馈
B.电压并联负反馈
C.电流串联负反馈
D.电流并联负反馈
正确答案：电压串联负反馈
5、图中两级放大电路的静态工作点可以分别调试互不影响。
A.正确
B.错误
正确答案：正确
6、负反馈放大电路对电路的影响是
A.降低放大倍数
B.改变输入输出电阻
C.展宽频带
D.改善非线性失真
正确答案：降低放大倍数；改变输入输出电阻；展宽频带；改善非线性失真
7、下图是静态工作点稳定的共射放大电路，静态工作点能够稳定的原因是
A.发射极电阻Re的直流负反馈的作用
B.集电极电阻Rc的直流负反馈的作用
C.电阻Rb2的分压作用稳定基极电位
D.电阻Rb1的分压作用稳定基极电位
正确答案：发射极电阻Re的直流负反馈的作用；电阻Rb1的分压作用稳定基极电位
8、下图是两级放大电路，各级电路分别是
A.第一级是静态工作点稳定的共射放大电路，第二级是共集电极放大电路
B.第一级是共集电极放大电路，第二级是静态工作点稳定的共射放大电路
C.两级均是共集电极放大电路
D.两级均是静态工作点稳定的共射放大电路
正确答案：两级均是静态工作点稳定的共射放大电路
9、下图中Rf引入级间反馈的类型是 ；
A.电压串联负反馈
B.电压并联负反馈
C.电流串联负反馈
D.电流并联负反馈
正确答案：电压串联负反馈
10、图中两级放大电路的静态工作点可以分别调试互不影响。
A.正确
B.错误
正确答案：正确
第四章单元测试
1、差分放大电路功能是（）。
A.抑制共模信号
B.放大差模信号
C.抑制差模信号
D.放大共模信号
正确答案：抑制共模信号；放大差模信号
2、差分放大电路按输入输出方式的不同分为（）。
A.单端输入单端输出
B.单端输入双端输出
C.双端输入单端输出
D.双端输入双端输出
正确答案：单端输入单端输出；单端输入双端输出；双端输入单端输出；双端输入双端输出
3、调零是在两个晶体管的发射极之间串联一个阻值很小的调零电位器。
A.正确
B.错误
正确答案：正确
4、Vpk是峰峰值的单位。
A.正确
B.错误
正确答案：错误
5、下图为差分放大电路双端输入差模信号的方式。
。
A.正确
B.错误
正确答案：正确
6、差分放大电路功能是（）。
A.抑制共模信号
B.放大差模信号
C.抑制差模信号
D.放大共模信号
正确答案：抑制共模信号；放大差模信号
7、差分放大电路按输入输出方式的不同分为（）。
A.单端输入单端输出
B.单端输入双端输出
C.双端输入单端输出
D.双端输入双端输出
正确答案：单端输入单端输出；单端输入双端输出；双端输入单端输出；双端输入双端输出
8、调零是在两个晶体管的发射极之间串联一个阻值很小的调零电位器。
A.正确
B.错误
正确答案：正确
9、Vpk是峰峰值的单位。
A.正确
B.错误
正确答案：错误
10、下图为差分放大电路双端输入差模信号的方式。
。
A.正确
B.错误
正确答案：正确
第五章单元测试
1、OTL是指无输出电容的功率放大电路。
A.正确
B.错误
正确答案：错误
2、OCL是双电源供电。
A.正确
B.错误
正确答案：正确
3、实验中电流表测量的是电源的（）。
A.平均电流
B.瞬时电流
C.最大电流
D.电流有效值
正确答案：平均电流
4、失真度仪是用于观察最大不失真输出电压的。
A.正确
B.错误
正确答案：正确
5、下图开关S闭合时可以观察到交越失真。
。
A.正确
B.错误
正确答案：错误
6、OTL是指无输出电容的功率放大电路。
A.正确
B.错误
正确答案：错误
7、OCL是双电源供电。
A.正确
B.错误
正确答案：正确
8、实验中电流表测量的是电源的（）。
A.平均电流
B.瞬时电流
C.最大电流
D.电流有效值
正确答案：平均电流
9、失真度仪是用于观察最大不失真输出电压的。
A.正确
B.错误
正确答案：正确
10、下图开关S闭合时可以观察到交越失真。
。
A.正确
B.错误
正确答案：错误
第六章单元测试
1、由于集成运算放大器的输入电阻很大，因此引入负反馈时很容易满足深度负反馈的条件。
A.正确
B.错误
正确答案：错误
2、引入深度负反馈，则净输入信号约等于反馈信号。
A.正确
B.错误
正确答案：正确
3、观察电压传输特性时，需要设置双踪示波器水平系统的HORIMENU，选择模式为（）。
A.主时基
B.XY
C.滚动模式
D.视窗扩展
正确答案：XY
4、观察电压传输特性时，需要将双踪示波器的两个通道的横轴重合并置于屏幕中间。
A.正确
B.错误
正确答案：正确
5、观察电压传输特性时，双踪示波器的CH1接输出信号，CH2接输入信号。
A.正确
B.错误
正确答案：错误
6、由于集成运算放大器的输入电阻很大，因此引入负反馈时很容易满足深度负反馈的条件。
A.正确
B.错误
正确答案：错误
7、引入深度负反馈，则净输入信号约等于反馈信号。
A.正确
B.错误
正确答案：正确
8、观察电压传输特性时，需要设置双踪示波器水平系统的HORIMENU，选择模式为（）。
A.主时基
B.XY
C.滚动模式
D.视窗扩展
正确答案：XY
9、观察电压传输特性时，需要将双踪示波器的两个通道的横轴重合并置于屏幕中间。
A.正确
B.错误
正确答案：正确
10、观察电压传输特性时，双踪示波器的CH1接输出信号，CH2接输入信号。
A.正确
B.错误
正确答案：错误
第七章单元测试
1、运放组成运算电路时，需要
A.无反馈
B.引入深度负反馈
C.引入正反馈
D.同时引入负反馈和正反馈
正确答案：引入深度负反馈
2、运放组成运算电路后要先调零，此时测量输出电压需要用数字万用表的
A.直流电压档
B.交流电压档
C.电阻档
D.直流电流档
正确答案：直流电压档
3、单个运放组成运算电路时，运放的反相输入端与输出端之间一定有反馈电路。
A.正确
B.错误
正确答案：正确
4、实用积分运算电路中并联在输出端和反相输入端的电阻RF的作用为
A.增大积分斜率
B.减小积分斜率
C.防止低频增益过大
D.防止自激振荡
正确答案：防止低频增益过大
5、在调零时，运放的输入端
A.悬空
B.接地
C.接DC信号源，将输入调至0.5V。
D.接函数信号发生器，输入1kHz2Vpp的方波
正确答案：接地
6、下图的电路，若输入信号；ui1=1V，ui2=0.5V，则输出信号uo为
A.-5V
B.5V
C.0.5V
D.-0.5V
正确答案：-5V
7、下图的电路，若输入信号ui1=2V，ui2=-0.5V，则输出电压uo为
A.-1V
B.1V
C.1.5V
D.-1.5V
正确答案：1V
8、若某线性运算电路的输入信号为ui1=2V，ui2为1kHz，0.5V幅值（峰值）的正弦波信号，用示波器观察输入ui2和输出电压uo如下图所示，其中红色实线显示为ui2的信号，蓝色虚线为uo的信号。试写出该电路输入输出电压的关系式为
A.uo=-ui1-2ui2
B.uo=-ui1+2ui2
C.uo=ui1-2ui2
D.uo=ui1+2ui2
正确答案：uo=-ui1-2ui2
9、下图为示波器观测出的某集成运算放大器构成的运算电路的输入输出波形，其中CH1为输入信号，CH2为输出信号，则
A.该电路为积分运算电路，输出信号相位滞后输入信号约90°
B.该电路为积分运算电路，输出信号相位超前输入信号约90°
C.该电路为微分运算电路，输出信号相位滞后输入信号约90°
D.该电路为微分运算电路，输出信号相位超前输入信号约90°
正确答案：该电路为积分运算电路，输出信号相位滞后输入信号约90°
10、下列说法正确的是
A.反相比例运算电路比同相比例运算更常用，原因在于反相比例运算电路没有引入共模输入。
B.反相比例运算电路的输入电阻比同相比例运算电路的输入电阻小。
C.反相比例运算电路的输入电阻比同相比例运算电路的输入电阻大。
D.同相比例运算电路比反相比例运算更常用，原因在于同相比例运算电路放大倍数大于1。
正确答案：反相比例运算电路比同相比例运算更常用，原因在于反相比例运算电路没有引入共模输入。反相比例运算电路的输入电阻比同相比例运算电路的输入电阻小。
11、下图为一个连续可调的恒压源。
。
A.正确
B.错误
正确答案：正确
12、运放组成运算电路时，需要
A.无反馈
B.引入深度负反馈
C.引入正反馈
D.同时引入负反馈和正反馈
正确答案：引入深度负反馈
13、运放组成运算电路后要先调零，此时测量输出电压需要用数字万用表的
A.直流电压档
B.交流电压档
C.电阻档
D.直流电流档
正确答案：直流电压档
14、单个运放组成运算电路时，运放的反相输入端与输出端之间一定有反馈电路。
A.正确
B.错误
正确答案：正确
15、实用积分运算电路中并联在输出端和反相输入端的电阻RF的作用为
A.增大积分斜率
B.减小积分斜率
C.防止低频增益过大
D.防止自激振荡
正确答案：防止低频增益过大
16、在调零时，运放的输入端
A.悬空
B.接地
C.接DC信号源，将输入调至0.5V。
D.接函数信号发生器，输入1kHz2Vpp的方波
正确答案：接地
17、下图的电路，若输入信号；ui1=1V，ui2=0.5V，则输出信号uo为
A.-5V
B.5V
C.0.5V
D.-0.5V
正确答案：-5V
18、下图的电路，若输入信号ui1=2V，ui2=-0.5V，则输出电压uo为
A.-1V
B.1V
C.1.5V
D.-1.5V
正确答案：1V
19、若某线性运算电路的输入信号为ui1=2V，ui2为1kHz，0.5V幅值（峰值）的正弦波信号，用示波器观察输入ui2和输出电压uo如下图所示，其中红色实线显示为ui2的信号，蓝色虚线为uo的信号。试写出该电路输入输出电压的关系式为
A.uo=-ui1-2ui2
B.uo=-ui1+2ui2
C.uo=ui1-2ui2
D.uo=ui1+2ui2
正确答案：uo=-ui1-2ui2
20、下图为示波器观测出的某集成运算放大器构成的运算电路的输入输出波形，其中CH1为输入信号，CH2为输出信号，则
A.该电路为积分运算电路，输出信号相位滞后输入信号约90°
B.该电路为积分运算电路，输出信号相位超前输入信号约90°
C.该电路为微分运算电路，输出信号相位滞后输入信号约90°
D.该电路为微分运算电路，输出信号相位超前输入信号约90°
正确答案：该电路为积分运算电路，输出信号相位滞后输入信号约90°
21、下列说法正确的是
A.反相比例运算电路比同相比例运算更常用，原因在于反相比例运算电路没有引入共模输入。
B.反相比例运算电路的输入电阻比同相比例运算电路的输入电阻小。
C.反相比例运算电路的输入电阻比同相比例运算电路的输入电阻大。
D.同相比例运算电路比反相比例运算更常用，原因在于同相比例运算电路放大倍数大于1。
正确答案：反相比例运算电路比同相比例运算更常用，原因在于反相比例运算电路没有引入共模输入。反相比例运算电路的输入电阻比同相比例运算电路的输入电阻小。
22、下图为一个连续可调的恒压源。
。
A.正确
B.错误
正确答案：正确
第八章单元测试
1、过零比较器输入的两个二极管的作用
A.保护运放输出端
B.保护运放输入端
C.保护运放供电端
正确答案：保护运放输入端
2、滞回电压比较器的阈值电压个数为
A.1
B.2
C.3
D.4
正确答案：2
3、窗口电压比较器的阈值电压个数为
A.2
B.1
C.3
D.4
正确答案：2
4、以下设备中，在电压比较器实验中需要使用的仪器包括
A.DC信号源
B.直流稳压电源
C.交流毫伏表
D.示波器
正确答案：DC信号源；直流稳压电源；示波器
5、一般用电压传输特性曲线表示各种电压比较器的功能。
A.正确
B.错误
正确答案：正确
6、过零比较器输入的两个二极管的作用
A.保护运放输出端
B.保护运放输入端
C.保护运放供电端
正确答案：保护运放输入端
7、滞回电压比较器的阈值电压个数为
A.1
B.2
C.3
D.4
正确答案：2
8、窗口电压比较器的阈值电压个数为
A.2
B.1
C.3
D.4
正确答案：2
9、以下设备中，在电压比较器实验中需要使用的仪器包括
A.DC信号源
B.直流稳压电源
C.交流毫伏表
D.示波器
正确答案：DC信号源；直流稳压电源；示波器
10、一般用电压传输特性曲线表示各种电压比较器的功能。
A.正确
B.错误
正确答案：正确
第九章单元测试
1、三角波发生电路的组成是
A.过零电压比较器+反相积分电路
B.滞回电压比较器+反相积分电路
C.滞回电压比较器+反相微分电路
D.过零电压比较器+反相微分电路
正确答案：滞回电压比较器+反相积分电路
2、信号波形发生电路是依照自激振荡的工作原理，采用正、负反馈相结合的方法，将一些线性元件和非线性元件与集成运放进行不同的组合，或进行波形变换构成的。
A.正确
B.错误
正确答案：正确
3、波形产生电路实验中没有使用到的仪器有
A.函数信号发生器
B.DC信号源
C.示波器
D.直流稳压电源
正确答案：函数信号发生器；DC信号源
4、下图是
A.方波发生电路
B.锯齿波发生电路
C.正弦波发生电路
D.三角波发生电路
正确答案：锯齿波发生电路
5、文氏桥正弦波发生电路如下图所示，
产生正弦波的频率是
A.f=1/（2πRC）
B.f=1/（2πR1C）
C.f=1/（2πRwC）
D.f=1/（2πRfC）
正确答案：f=1/（2πRC）
6、三角波发生电路的组成是
A.过零电压比较器+反相积分电路
B.滞回电压比较器+反相积分电路
C.滞回电压比较器+反相微分电路
D.过零电压比较器+反相微分电路
正确答案：滞回电压比较器+反相积分电路
7、信号波形发生电路是依照自激振荡的工作原理，采用正、负反馈相结合的方法，将一些线性元件和非线性元件与集成运放进行不同的组合，或进行波形变换构成的。
A.正确
B.错误
正确答案：正确
8、波形产生电路实验中没有使用到的仪器有
A.函数信号发生器
B.DC信号源
C.示波器
D.直流稳压电源
正确答案：函数信号发生器；DC信号源
9、下图是
A.方波发生电路
B.锯齿波发生电路
C.正弦波发生电路
D.三角波发生电路
正确答案：锯齿波发生电路
10、文氏桥正弦波发生电路如下图所示，
产生正弦波的频率是
A.f=1/（2πRC）
B.f=1/（2πR1C）
C.f=1/（2πRwC）
D.f=1/（2πRfC）
正确答案：f=1/（2πRC）
第十章单元测试
1、在设计单元电路的参数时，元器件的极限参数必须留有足够裕量，一般应大于额定值的1.5倍。
A.正确
B.错误
正确答案：正确
2、阻容元件的选择要根据电路的性能和参数，并要注意功耗、容量、频率和耐压范围是否满足要求。
A.正确
B.错误
正确答案：正确
3、论文摘要包含的内容应该有。
A.研究背景和意义
B.主要研究成果
C.关键词
D.系统原理图
正确答案：研究背景和意义；主要研究成果；关键词
4、论文中参数计算包括元器件的工作电流、电压、频率和功耗等参数应能满足电路指标的要求。
A.正确
B.错误
正确答案：正确
5、综合实验的考核标准之一就是电路工作稳定、可靠，能达到所要求的性能指标，并留有适当的裕量。
A.正确
B.错误
正确答案：正确
6、在设计单元电路的参数时，元器件的极限参数必须留有足够裕量，一般应大于额定值的1.5倍。
A.正确
B.错误
正确答案：正确
7、阻容元件的选择要根据电路的性能和参数，并要注意功耗、容量、频率和耐压范围是否满足要求。
A.正确
B.错误
正确答案：正确
8、论文摘要包含的内容应该有。
A.研究背景和意义
B.主要研究成果
C.关键词
D.系统原理图
正确答案：研究背景和意义；主要研究成果；关键词
9、论文中参数计算包括元器件的工作电流、电压、频率和功耗等参数应能满足电路指标的要求。
A.正确
B.错误
正确答案：正确
10、综合实验的考核标准之一就是电路工作稳定、可靠，能达到所要求的性能指标，并留有适当的裕量。
A.正确
B.错误
正确答案：正确
