智慧树知到《数字电子技术（山东联盟）》章节测试答案
智慧树知到《数字电子技术（山东联盟）》章节测试答案
第一章单元测试
1、数字信号比模拟信号更易于存储、加密、压缩和再现。
A.正确
B.错误
正确答案：正确
2、下列一组数中的最大数为（）
A.（11）10
B.（10110）2
C.（10010001）8421BCD
D.（110）8
正确答案：（10010001）8421BCD
3、在R进制数中，字符的取值范围为（）
A.0 ~ R
B.0~R-1
C.1~R-1
D.1~R
正确答案：0~R-1
4、在（）输入情况下，“与非”运算的结果是逻辑0。
A.全部输入是0
B.任一输入是0
C.仅一输入是0
D.全部输入是1
正确答案：全部输入是1
5、逻辑函数
；=（）。
A.B
B.A
C.A+B
D.AB
正确答案：B
第二章单元测试

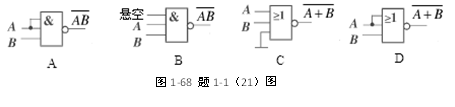

1、图1-68所示电路中均为CMOS门，多余输入端接错的是（）
A.A
B.B
C.C
D.D
正确答案：A；B；D
2、对CMOS门电路，以下说法正确的是（）。
A.输入端悬空会造成逻辑出错
B.输入端接510kΩ的大电阻到地相当于接高电平
C.输入端接510Ω的小电阻到地相当于接低电平
D.噪声容限与电源电压有关
正确答案：输入端悬空会造成逻辑出错；输入端接510Ω的小电阻到地相当于接低电平；噪声容限与电源电压有关
3、下列各种门中，输入、输出端可互换使用的是（）
A.CMOS传输门
B.TTL门
C.三态门
D.OC门
正确答案：CMOS传输门
4、设图1-69所示电路均为CMOS门电路，实现
A.A
B.B
C.C
D.D
正确答案：B；D
5、对同一逻辑门电路，分别使用正逻辑和负逻辑表示输入和输出之间的关系，其表达式（）
A.互为反函数
B.互为对偶式
C.相等
D.答案都不正确
正确答案：互为对偶式
第三章单元测试
1、半加器与全加器的主要区别：是否考虑来自低位的进位。
A.正确
B.错误
正确答案：正确
2、超前进位加法器比串行进位加法器速度慢。
A.正确
B.错误
正确答案：错误
3、优先编码器的编码信号是相互排斥的，不允许多个编码信号同时有效。
A.正确
B.错误
正确答案：错误
4、编码与译码是互逆的过程。
A.正确
B.错误
正确答案：正确
5、组合逻辑电路中产生竞争冒险的主要原因是输入信号受到尖峰干扰。
A.正确
B.错误
正确答案：错误
第四章单元测试
1、触发器有两个状态，一个是稳态，一个是暂稳态。
A.正确
B.错误
正确答案：错误
2、存储8位二进制信息要4个触发器。
A.正确
B.错误
正确答案：错误
3、T触发器中，T=1时，触发器实现（）功能。
A.置1
B.置0
C.翻转
D.保持
正确答案：翻转
4、若JK触发器的现态为0，欲在CP作用后仍保持为0状态，则驱动方程应为（）
A.J=K=1
B.J=1，K=0
C.J=0，K=×
D.J=×，K=×
正确答案：J=0，K=×
5、已知R、S是由或非门构成的基本RS触发器的输入端，则约束条件为（）
A.RS=0
B.R+S=0
C.RS=1
D.R+S=1
正确答案：RS=0
第五章单元测试
1、同步时序电路具有统一的时钟CP控制。
A.正确
B.错误
正确答案：错误
2、时序电路的输出状态仅与此刻输入变量有关。
A.正确
B.错误
正确答案：错误
3、在设计同步时序逻辑电路时，检查到不能自行启动时，则（）
A.只能用反馈复位方法清零
B.只能用修改驱动方程的方式
C.必须用反馈复位方法清零并修改驱动方程
D.可以采用反馈复位方法，也可以采用修改驱动方程的方式
正确答案：可以采用反馈复位方法，也可以采用修改驱动方程的方式
4、设计模值为36的计数器至少需要（）个触发器。
A.3
B.4
C.5
D.6
正确答案：6
5、一个4位移位寄存器原来的状态为0000，如果串行输入始终为1，则经过4个移位脉冲后寄存器的内容为（）。
A.0001
B.0111
C.1110
D.1111
正确答案：1111
第六章单元测试
1、多谐振荡器可产生（）。
A.矩形脉冲
B.正弦波
C.三角波
D.锯齿波
正确答案：矩形脉冲
2、能把缓慢变化的输入信号转换成矩形波的电路是（）。
A.单稳态触发器
B.多谐振荡器
C.施密特触发器
D.边沿触发器
正确答案：施密特触发器
3、555定时器可以组成（）。
A.多谐振荡器
B.单稳态触发器
C.施密特触发器
D.JK触发器
正确答案：多谐振荡器；单稳态触发器；施密特触发器
4、TTL单定时器型号的最后几位数字为（）。
A.555
B.556
C.7555
D.7556
正确答案：555
5、施密特触发器的正向阈值电压一定大于负向阈值电压。
A.正确
B.错误
正确答案：正确
第七章单元测试
1、模/数转换器的功能是将模拟量转换成数字量。
A.正确
B.错误
正确答案：正确
2、模/数转换器的位数越多，分辨率越高。
A.正确
B.错误
正确答案：错误
3、倒T型电阻网络D/A转换器的电阻网络中阻值分散，因此不便于集成化。
A.正确
B.错误
正确答案：错误
4、D/A的功能是将幅值、宽度均不规则的脉冲信号转换成模拟信号。
A.正确
B.错误
正确答案：错误
5、在倒T型电阻网络D/A转换器中，当电子开关状态变化时，电阻网络各支路的电流（），因而（）。
A.变化很大
B.基本不变
C.电流建立时间近似为零
D.电流建立时间很长
正确答案：基本不变；电流建立时间近似为零
