智慧树知到《模拟电子技术》章节测试答案
智慧树知到《模拟电子技术》章节测试答案
第一章单元测试
1、稳压二极管只有工作在（）区才能够起稳定电压的作用。
A.正向导通区
B.反向截止区
C.反向击穿区
D.不确定
正确答案：反向击穿区
2、已知某晶体管处于放大状态，测得其三个极的电位分别为6V、9V和6.3V，则6V所对应的电极为（）。
A.基极
B.集电极
C.发射极
D.不确定
正确答案：发射极
3、二极管两端加上正向电压就一定会导通。
A.对
B.错
正确答案：错
4、PNP管放大电路中，UCC的极性为负，说明发射结反偏，集电结正偏。
A.对
B.错
正确答案：错
5、如果晶体管的集电极电流大于它的最大允许电流ICM，则该管立刻被击穿。
A.对
B.错
正确答案：错
6、晶体管工作在截止区的条件是发射结反偏，集电结反偏。
A.对
B.错
正确答案：对
7、二极管若工作在反向击穿区，一定会被击穿。
A.对
B.错
正确答案：错
8、PN结具有电流放大作用。
A.对
B.错
正确答案：错
9、截止状态的三极管，发射结、集电结均加反向偏置电压。
A.对
B.错
正确答案：对
10、在P型半导体中，当温度升高时，自由电子浓度会增加，而空穴浓度保持不变。
A.对
B.错
正确答案：错
第二章单元测试
1、某多级放大电路由两个参数相同的单级放大电路组成，在组成它的单级放大电路的截止频率处，放大倍数下降了（）dB 。
A.0
B.3
C.0.707
D.6
正确答案：6
2、某电压放大电路输出端接500Ω负载电阻时输出电压为5V，接1.5kΩ负载电阻时输出电压为7.5V，该放大电路的输出电阻为（）Ω。
A.100
B.1000
C.500
D.1100
正确答案：500
3、某运算放大器的开环增益为80dB，上限截止频率为8Hz，把它接成同相比例放大电路后电路的放大倍数为100，则此电路的上限截止频率为（）Hz。
A.80
B.100
C.800
D.8000
正确答案：800
4、计算多级放大电路的增益时，总增益等于每级电路开路增益的积。
A.对
B.错
正确答案：错
5、放大电路的输入电阻越大，从信号源索取的电流就（）。
A.越大
B.越小
C.不受影响
D.不确定
正确答案：越小
6、放大电路的输出电阻越大，其带负载能力（）。
A.越强
B.越弱
C.不受影响
D.不确定
正确答案：越弱
7、当信号频率等于放大电路的fL时，放大倍数的值约下降到中频时的（）。
A.0.5
B.0.6
C.0.7
D.0.8
正确答案：0.7
8、一阶RC低通滤波器中，如果其电阻R增大，则对应的截止频率应（）。
A.增大
B.减小
C.不变
D.不确定
正确答案：减小
9、一个正弦交流信号通过低通或者高通滤波器后，只是其幅值会发生变化，而相位不受影响。
A.对
B.错
正确答案：错
10、某放大电路在负载开路时的输出电压为10V，接入100Ω负载电阻后输出电压为5V，则该放大电路的输出电阻为（）Ω。
A.100
B.0.08
C.0.02
D.50
正确答案：100
第三章单元测试
1、在图示单管共射放大电路中，若上偏置电阻RB1因损坏而断开，则三极管处于（）。
A.放大状态
B.饱和状态
C.截止状态
D.状态不定
正确答案：截止状态
2、共集电极放大电路又叫做射极偏置电路。
A.对
B.错
正确答案：错
3、共集电极放大电路和共射极放大电路的放大倍数近似相等。
A.对
B.错
正确答案：错
4、在小信号输入的前提下，三极管输入BE之间可以等效为一个（）。
A.电压源
B.电流源
C.电阻
D.电容
正确答案：电阻
5、在画三极管放大电路的直流通路时，电容应该等效成（）。
A.电压源
B.电流源
C.开路
D.短路
正确答案：开路
6、在画三极管放大电路的小信号等效电路时，直流电压源Vcc应等效成接地。
A.对
B.错
正确答案：对
7、共射极放大电路中，若输入信号过大，可能出现（）失真。
A.交越
B.饱和
C.截止
D.线性
正确答案：饱和;截止
8、固定偏置的共射极放大电路，当用直流电压表测得UCE≈0时，可能是因为（）。
A.RB开路
B.RB短路
C.RB很小
D.RC短路
正确答案：RB很小
9、共射极放大电路中，基极电流增大，则集电极电流一定随之增大。
A.对
B.错
正确答案：错
10、固定偏置的共射极放大电路中，若集电极电阻RC短路，则该电路不再具有正常的电压放大能力。
A.对
B.错
正确答案：对
第四章单元测试
1、用恒流源取代长尾式差分放大电路中的发射极电阻Re，将使电路的（）。
A.
差模放大倍数数值增大则（）。
B.共模放大倍数数值增大
C.抑制共模信号能力增强
D.差模输入电阻增大
E.差模输入电阻减小
正确答案：抑制共模信号能力增强
2、差动放大电路抑制漂移的效果取决于（）。
A.两个晶体管的静态工作点
B.两个晶体管的对称程度
C.各个晶体管的零点漂移
D.两个晶体管的放大倍数
正确答案：两个晶体管的对称程度
3、差动放大电路放大的是（）。
A.两个输入信号之和
B.两个输入信号之差
C.直流信号
D.交流信号
正确答案：两个输入信号之差
4、集成运算放大器内部各级放大电路之间一般使用（）耦合方式。
A.直接
B.阻容
C.变压器
D.光电
正确答案：直接
5、镜像电流源中的两个三极管一般工作在（）状态。
A.放大
B.饱和
C.截止
D.倒置
正确答案：放大
6、运放工作在线性工作区的分析依据是虚短和虚断。
A.对
B.错
正确答案：对
7、运放想要工作在线性区，必须引入（）。
A.正反馈
B.负反馈
C.无反馈
D.反馈
正确答案：负反馈
8、差动放大电路采用了对称的电路结构，这样做是因为可以提高放大倍数。
A.对
B.错
正确答案：错
9、由于集成工艺的限制，集成运放内部各级放大电路之间一般都采用直接耦合方式。
A.对
B.错
正确答案：对
10、集成运算放大器工作在非线性区时虚短的概念应然成立。
A.对
B.错
正确答案：错
第五章单元测试
1、电路如图所示，其反馈类型为（）。
A.电压串联负反馈
B.电压并联负反馈
C.电流串联负反馈
D.电流并联负反馈
正确答案：电流串联负反馈

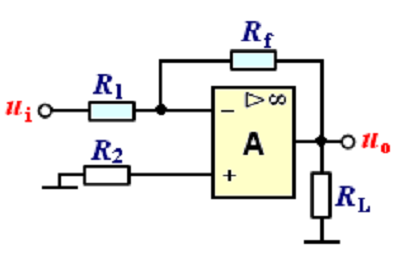

2、电路中存在的反馈为（）。
A.电压串联负反馈
B.电压并联负反馈
C.电流串联负反馈
D.电流并联负反馈
正确答案：电压并联负反馈
3、若要提高放大电路的输入电阻和稳定输出电流，需要引入的反馈类型是（）。
A.电压串联负反馈
B.电压并联负反馈
C.电流串联负反馈
D.电流并联负反馈
正确答案：电流串联负反馈
4、若要稳定输出电压，应引入（）负反馈。
A.串联
B.并联
C.电压
D.电流
正确答案：电压
5、在放大电路中，为了稳定静态工作点，应该引入（）。
A.交直流负反馈
B.直流负反馈
C.交流负反馈
D.交流正反馈
正确答案：直流负反馈
6、在放大电路的输入量保持不变的情况下，若引入反馈后（），则说明引入的是负反馈。
A.输入量增大
B.输入量减小
C.输出量增加
D.反馈量减小
正确答案：输入量减小
7、某放大电路引入了电流串联负反馈，则该反馈会使电路的输出电阻变小并可稳定输出电流。
A.对
B.错
正确答案：错
8、温度升高时，若希望稳定放大电路的静态工作点，应当引入（）反馈。
A.交流
B.直流
C.电压
D.串联
正确答案：直流
9、一般情况下，放大电路的增益上升，其通频带就会（）。
A.变宽
B.变窄
C.不变
D.不确定
正确答案：变窄
10、闭环的放大电路是指具有反馈通路。
A.对
B.错
正确答案：对
第六章单元测试
1、电路如图，其输出与输入电压的关系（）。
A.积分关系
B.微分关系
C.指数关系
D.对数关系
正确答案：微分关系
2、某传输线同时传输不同频率的信号，如果想提取其中的5000Hz的信号，应选用（）。
A.低通滤波
B.高通滤波
C.带通滤波
D.带阻滤波
正确答案：带通滤波
3、电路如图。已知R1=22kΩ，R2=66kΩ，其闭环电压放大倍数为（）。
A.2
B.3
C.4
D.5
正确答案：4
4、反相比例运算电路的反馈类型是（）。
A.电压并联负反馈
B.电压串联负反馈
C.电流并联负反馈
D.电流串联负反馈
正确答案：电压并联负反馈
5、集成运算放大器工作在线性区时的特点是（）。
A.u+=u- i+=i-
B.u+=u- i+=i-=0
C.u+=u-=0 i+=i-
D.u+=u-=0 i+=i-=0
正确答案：u+=u- i+=i-=0
6、电路如图所示，R1=R2=R3=RL，则输出电压uo为（）。
A.uo=ui
B.uo=2ui
C.uo=3ui
D.uo=-ui
正确答案：uo=2ui
7、电路如图所示，R1=R2=R3=R5=10KΩ，R4=20KΩ，输出电压uo为（）。
A.ui1+ui2
B.2ui1+ui2
C.ui1+2ui2
D.-(ui1+ui2)
正确答案：ui1+ui2
8、要实现运算关系：y=-0.1x1-0.2x2-0.3x3，应该选用反相求和电路。
A.对
B.错
正确答案：对
9、从输入信号中取出低于5kHz的信号应选用高通滤波器。
A.对
B.错
正确答案：错
10、滤波器的通带都比阻带宽。
A.对
B.错
正确答案：错
第七章单元测试
1、RC串并联网络在f=f0=1/2πRC时，电路呈（）。
A.感性
B.容性
C.阻性
D.其它选项都不对
正确答案：阻性
2、LC正弦波振荡电路中LC并联电路的作用是（）。
A.保证电路满足相位平衡条件
B.提高放大器的放大倍数
C.使振荡器产生单一频率的正弦波
D.保证放大器满足幅值条件
正确答案：使振荡器产生单一频率的正弦波
3、RC串并联正弦波振荡电路的起振条件是，放大器的放大倍数Au＞（）。
A.1/3
B.3
C.1/2
D.2
正确答案：3
4、非正弦波振荡电路的振荡条件是AF=1。
A.对
B.错
正确答案：错
5、对于电压比较器，当同相输入端电压大于反相输入端电压时，输出（）电平。
A.高
B.低
C.随机
D.零
正确答案：高
6、某迟滞比较器，当输入电压信号增大到4V输出信号负跳变，当输入信号减小到-2V时发生正跳变，则该迟滞比较器的回差电压是（）。
A.4V
B.-2V
C.6V
D.-6V
正确答案：6V
7、一过零比较器的输入信号接在反相端，另一过零比较器的输入信号接在同相端，则两者的（）。
A.传输特性相同
B.传输特性不同，但门限电压相同
C.传输特性和门限电压都不同
D.传输特性和门限电压都相同
正确答案：传输特性不同，但门限电压相同
8、电路如图所示。输出uo的波形为（）。
A.正弦波
B.方波
C.三角波
D.锯齿波
正确答案：方波
9、RC移相式正弦波振荡电路中，至少需要（）级一阶RC移相电路才可能实现正弦波振荡输出。
A.1
B.2
C.3
D.4
正确答案：3
10、某迟滞比较器和某窗口比较器的两个门限电压相同，为±2V，当输入幅值为5V的单频正弦波信号时，它们的输出波形形状相同。
A.对
B.错
正确答案：错
第八章单元测试
1、功率放大电路的转换效率是指（）。
A.输出功率与晶体管所消耗的功率之比
B.最大输出功率与电源提供的平均功率之比
C.晶体管所消耗的功率与电源提供的平均功率之比
D.最大输出功率与与晶体管所消耗的功率之比
正确答案：最大输出功率与电源提供的平均功率之比
2、在OCL乙类功放电路中，若最大输出功率为1W，则电路中功放管的集电极最大功耗约为（）。
A.1W
B.0.5W
C.0.2W
D.0.4W
正确答案：0.2W

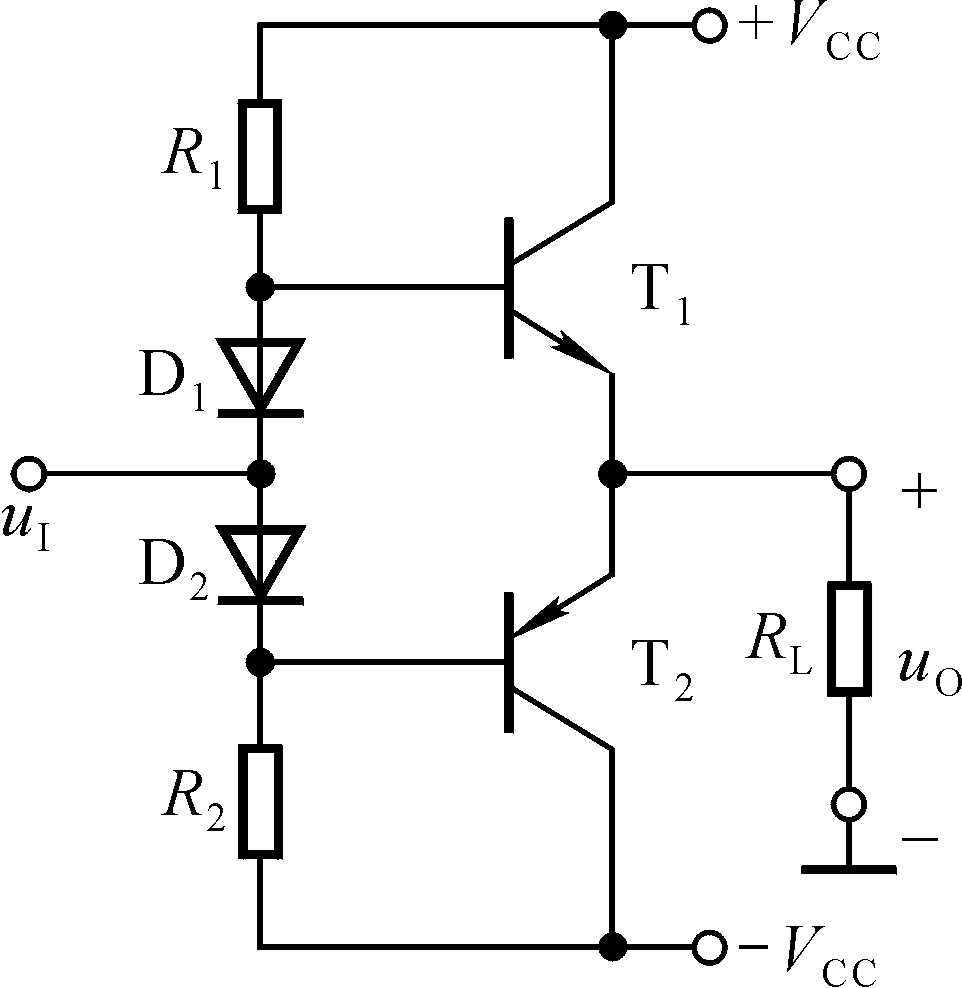

3、电路如图所示，T1和T2管的饱和管压降│UCES│＝3V，VCC＝15V， RL＝8Ω，电路中D1和D2管的作用是消除（）。
A.饱和失真
B.截止失真
C.交越失真
D.谐波失真
正确答案：交越失真
4、已知电路如图所示，静态时，晶体管发射极电位UEQ（）。
A.＞0V
B.＝0V
C.＜0V
D.不确定
正确答案：＝0V
5、已知电路如图所示，当输入为正弦波时，若R1虚焊，即开路，则输出电压（）。
A.为正弦波
B.仅有正半波
C.仅有负半波
D.为零
正确答案：仅有负半波
6、功率放大电路与电压放大电路一样都要求输入小信号。
A.对
B.错
正确答案：错
7、功率放大电路中的所有三极管在正常工作时全都工作在放大状态。
A.对
B.错
正确答案：错
8、功放电路中交越失真的出现是因为三极管存在（）。
A.截至区
B.反向击穿区
C.死区
D.放大区
正确答案：死区
9、功放电路中三极管的功率都很大，所以其可以长期稳定的工作在反向击穿区。
A.对
B.错
正确答案：错
10、选择不同种类的功放电路可以获得不同的效率，因此选择合适的功放可以使得效率达到100%。
A.对
B.错
正确答案：错
第九章单元测试
1、在直流稳压电源中，稳压电路的作用是减少或克服由于（）。
A.半导体器件特性的变化而引起的输出电压不稳定
B.环境温度的变化而引起的输出电压不稳定
C.交流电源电压的波动和负载电流的变化而引起的输出电压不稳定
D.器件老化而引起的输出电压不稳定
正确答案：交流电源电压的波动和负载电流的变化而引起的输出电压不稳定
2、W7912型三端集成稳压器中的“12”是指（）。
A.输入电压值
B.输出的稳定电压值
C.最大输出电流值
D.输入电流值
正确答案：输出的稳定电压值
3、电容滤波器的滤波原理是根据电路状态改变时，其（）。
A.电容的数值不能跃变
B.电容的端电压不能跃变
C.通过电容的电流不能跃变
D.通过电容的电流能跃变
正确答案：电容的端电压不能跃变
4、整流电路带电容滤波器与不带电容滤波两者相比，具有（）。
A.前者输出电压平均值较高，脉动程度也较大
B.前者输出电压平均值较低，脉动程度也较小
C.前者输出电压平均值较高，脉动程度也较小
D.前者输出电压平均值较低，脉动程度也较大
正确答案：前者输出电压平均值较高，脉动程度也较小
5、在整流、滤波电路中，负载电阻为RL。若采用电容滤波器时，则输出电压的脉动程度只决定于（）。
A.电容C与负载电阻RL乘积的大小
B.负载电阻RL的大小
C.电容C的大小
D.其它选项均不对
正确答案：电容C与负载电阻RL乘积的大小
6、串联反馈稳压电路的稳压过程，实质上是通过电压负反馈使输出电压保持基本稳定的过程。
A.对
B.错
正确答案：对

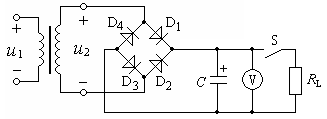

7、单相桥式整流滤波电路如图所示，其中C=1000μF，当开关S闭合时，直流电压表的读数是12V，开关断开后，电压表的读数约是（）。（设电压表的内阻无穷大）
A.14.1V
B.10V
C.9V
D.12V
正确答案：14.1V
8、桥式整流滤波电路如图所示，负载电阻RL不变，电容C愈大，则输出电压平均值UO应（）。
A.不变
B.愈大
C.愈小
D.不确定
正确答案：愈大
9、在单相桥式整流电路中，已知输入电压u2=100sinωtV，若有一个二极管断开，则输出电压的平均值UL为（）。
A.45 V
B.31.82 V
C.63.6 V
D.100V
正确答案：31.82 V

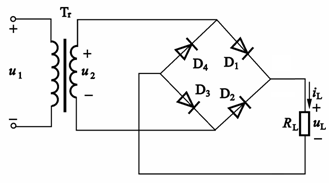

10、电路如图，已知输出电压平均值UL是18V，则变压器副边电压有效值U2是（）。
A.40V
B.20V
C.15V
D.18V
正确答案：20V
第一章单元测试
1、稳压二极管只有工作在（）区才能够起稳定电压的作用。
A.正向导通区
B.反向截止区
C.反向击穿区
D.不确定
正确答案：反向击穿区
2、已知某晶体管处于放大状态，测得其三个极的电位分别为6V、9V和6.3V，则6V所对应的电极为（）。
A.基极
B.集电极
C.发射极
D.不确定
正确答案：发射极
3、二极管两端加上正向电压就一定会导通。
A.对
B.错
正确答案：错
4、PNP管放大电路中，UCC的极性为负，说明发射结反偏，集电结正偏。
A.对
B.错
正确答案：错
5、如果晶体管的集电极电流大于它的最大允许电流ICM，则该管立刻被击穿。
A.对
B.错
正确答案：错
6、晶体管工作在截止区的条件是发射结反偏，集电结反偏。
A.对
B.错
正确答案：对
7、二极管若工作在反向击穿区，一定会被击穿。
A.对
B.错
正确答案：错
8、PN结具有电流放大作用。
A.对
B.错
正确答案：错
9、截止状态的三极管，发射结、集电结均加反向偏置电压。
A.对
B.错
正确答案：对
10、在P型半导体中，当温度升高时，自由电子浓度会增加，而空穴浓度保持不变。
A.对
B.错
正确答案：错
第二章单元测试
1、某多级放大电路由两个参数相同的单级放大电路组成，在组成它的单级放大电路的截止频率处，放大倍数下降了（）dB 。
A.0
B.3
C.0.707
D.6
正确答案：6
2、某电压放大电路输出端接500Ω负载电阻时输出电压为5V，接1.5kΩ负载电阻时输出电压为7.5V，该放大电路的输出电阻为（）Ω。
A.100
B.1000
C.500
D.1100
正确答案：500
3、某运算放大器的开环增益为80dB，上限截止频率为8Hz，把它接成同相比例放大电路后电路的放大倍数为100，则此电路的上限截止频率为（）Hz。
A.80
B.100
C.800
D.8000
正确答案：800
4、计算多级放大电路的增益时，总增益等于每级电路开路增益的积。
A.对
B.错
正确答案：错
5、放大电路的输入电阻越大，从信号源索取的电流就（）。
A.越大
B.越小
C.不受影响
D.不确定
正确答案：越小
6、放大电路的输出电阻越大，其带负载能力（）。
A.越强
B.越弱
C.不受影响
D.不确定
正确答案：越弱
7、当信号频率等于放大电路的fL时，放大倍数的值约下降到中频时的（）。
A.0.5
B.0.6
C.0.7
D.0.8
正确答案：0.7
8、一阶RC低通滤波器中，如果其电阻R增大，则对应的截止频率应（）。
A.增大
B.减小
C.不变
D.不确定
正确答案：减小
9、一个正弦交流信号通过低通或者高通滤波器后，只是其幅值会发生变化，而相位不受影响。
A.对
B.错
正确答案：错
10、某放大电路在负载开路时的输出电压为10V，接入100Ω负载电阻后输出电压为5V，则该放大电路的输出电阻为（）Ω。
A.100
B.0.08
C.0.02
D.50
正确答案：100
第三章单元测试
1、在图示单管共射放大电路中，若上偏置电阻RB1因损坏而断开，则三极管处于（）。
A.放大状态
B.饱和状态
C.截止状态
D.状态不定
正确答案：截止状态
2、共集电极放大电路又叫做射极偏置电路。
A.对
B.错
正确答案：错
3、共集电极放大电路和共射极放大电路的放大倍数近似相等。
A.对
B.错
正确答案：错
4、在小信号输入的前提下，三极管输入BE之间可以等效为一个（）。
A.电压源
B.电流源
C.电阻
D.电容
正确答案：电阻
5、在画三极管放大电路的直流通路时，电容应该等效成（）。
A.电压源
B.电流源
C.开路
D.短路
正确答案：开路
6、在画三极管放大电路的小信号等效电路时，直流电压源Vcc应等效成接地。
A.对
B.错
正确答案：对
7、共射极放大电路中，若输入信号过大，可能出现（）失真。
A.交越
B.饱和
C.截止
D.线性
正确答案：饱和;截止
8、固定偏置的共射极放大电路，当用直流电压表测得UCE≈0时，可能是因为（）。
A.RB开路
B.RB短路
C.RB很小
D.RC短路
正确答案：RB很小
9、共射极放大电路中，基极电流增大，则集电极电流一定随之增大。
A.对
B.错
正确答案：错
10、固定偏置的共射极放大电路中，若集电极电阻RC短路，则该电路不再具有正常的电压放大能力。
A.对
B.错
正确答案：对
第四章单元测试
1、用恒流源取代长尾式差分放大电路中的发射极电阻Re，将使电路的（）。
A.
差模放大倍数数值增大则（）。
B.共模放大倍数数值增大
C.抑制共模信号能力增强
D.差模输入电阻增大
E.差模输入电阻减小
正确答案：抑制共模信号能力增强
2、差动放大电路抑制漂移的效果取决于（）。
A.两个晶体管的静态工作点
B.两个晶体管的对称程度
C.各个晶体管的零点漂移
D.两个晶体管的放大倍数
正确答案：两个晶体管的对称程度
3、差动放大电路放大的是（）。
A.两个输入信号之和
B.两个输入信号之差
C.直流信号
D.交流信号
正确答案：两个输入信号之差
4、集成运算放大器内部各级放大电路之间一般使用（）耦合方式。
A.直接
B.阻容
C.变压器
D.光电
正确答案：直接
5、镜像电流源中的两个三极管一般工作在（）状态。
A.放大
B.饱和
C.截止
D.倒置
正确答案：放大
6、运放工作在线性工作区的分析依据是虚短和虚断。
A.对
B.错
正确答案：对
7、运放想要工作在线性区，必须引入（）。
A.正反馈
B.负反馈
C.无反馈
D.反馈
正确答案：负反馈
8、差动放大电路采用了对称的电路结构，这样做是因为可以提高放大倍数。
A.对
B.错
正确答案：错
9、由于集成工艺的限制，集成运放内部各级放大电路之间一般都采用直接耦合方式。
A.对
B.错
正确答案：对
10、集成运算放大器工作在非线性区时虚短的概念应然成立。
A.对
B.错
正确答案：错
第五章单元测试
1、电路如图所示，其反馈类型为（）。
A.电压串联负反馈
B.电压并联负反馈
C.电流串联负反馈
D.电流并联负反馈
正确答案：电流串联负反馈
2、电路中存在的反馈为（）。
A.电压串联负反馈
B.电压并联负反馈
C.电流串联负反馈
D.电流并联负反馈
正确答案：电压并联负反馈
3、若要提高放大电路的输入电阻和稳定输出电流，需要引入的反馈类型是（）。
A.电压串联负反馈
B.电压并联负反馈
C.电流串联负反馈
D.电流并联负反馈
正确答案：电流串联负反馈
4、若要稳定输出电压，应引入（）负反馈。
A.串联
B.并联
C.电压
D.电流
正确答案：电压
5、在放大电路中，为了稳定静态工作点，应该引入（）。
A.交直流负反馈
B.直流负反馈
C.交流负反馈
D.交流正反馈
正确答案：直流负反馈
6、在放大电路的输入量保持不变的情况下，若引入反馈后（），则说明引入的是负反馈。
A.输入量增大
B.输入量减小
C.输出量增加
D.反馈量减小
正确答案：输入量减小
7、某放大电路引入了电流串联负反馈，则该反馈会使电路的输出电阻变小并可稳定输出电流。
A.对
B.错
正确答案：错
8、温度升高时，若希望稳定放大电路的静态工作点，应当引入（）反馈。
A.交流
B.直流
C.电压
D.串联
正确答案：直流
9、一般情况下，放大电路的增益上升，其通频带就会（）。
A.变宽
B.变窄
C.不变
D.不确定
正确答案：变窄
10、闭环的放大电路是指具有反馈通路。
A.对
B.错
正确答案：对
第六章单元测试
1、电路如图，其输出与输入电压的关系（）。
A.积分关系
B.微分关系
C.指数关系
D.对数关系
正确答案：微分关系
2、某传输线同时传输不同频率的信号，如果想提取其中的5000Hz的信号，应选用（）。
A.低通滤波
B.高通滤波
C.带通滤波
D.带阻滤波
正确答案：带通滤波
3、电路如图。已知R1=22kΩ，R2=66kΩ，其闭环电压放大倍数为（）。
A.2
B.3
C.4
D.5
正确答案：4
4、反相比例运算电路的反馈类型是（）。
A.电压并联负反馈
B.电压串联负反馈
C.电流并联负反馈
D.电流串联负反馈
正确答案：电压并联负反馈
5、集成运算放大器工作在线性区时的特点是（）。
A.u+=u- i+=i-
B.u+=u- i+=i-=0
C.u+=u-=0 i+=i-
D.u+=u-=0 i+=i-=0
正确答案：u+=u- i+=i-=0
6、电路如图所示，R1=R2=R3=RL，则输出电压uo为（）。
A.uo=ui
B.uo=2ui
C.uo=3ui
D.uo=-ui
正确答案：uo=2ui
7、电路如图所示，R1=R2=R3=R5=10KΩ，R4=20KΩ，输出电压uo为（）。
A.ui1+ui2
B.2ui1+ui2
C.ui1+2ui2
D.-(ui1+ui2)
正确答案：ui1+ui2
8、要实现运算关系：y=-0.1x1-0.2x2-0.3x3，应该选用反相求和电路。
A.对
B.错
正确答案：对
9、从输入信号中取出低于5kHz的信号应选用高通滤波器。
A.对
B.错
正确答案：错
10、滤波器的通带都比阻带宽。
A.对
B.错
正确答案：错
第七章单元测试
1、RC串并联网络在f=f0=1/2πRC时，电路呈（）。
A.感性
B.容性
C.阻性
D.其它选项都不对
正确答案：阻性
2、LC正弦波振荡电路中LC并联电路的作用是（）。
A.保证电路满足相位平衡条件
B.提高放大器的放大倍数
C.使振荡器产生单一频率的正弦波
D.保证放大器满足幅值条件
正确答案：使振荡器产生单一频率的正弦波
3、RC串并联正弦波振荡电路的起振条件是，放大器的放大倍数Au＞（）。
A.1/3
B.3
C.1/2
D.2
正确答案：3
4、非正弦波振荡电路的振荡条件是AF=1。
A.对
B.错
正确答案：错
5、对于电压比较器，当同相输入端电压大于反相输入端电压时，输出（）电平。
A.高
B.低
C.随机
D.零
正确答案：高
6、某迟滞比较器，当输入电压信号增大到4V输出信号负跳变，当输入信号减小到-2V时发生正跳变，则该迟滞比较器的回差电压是（）。
A.4V
B.-2V
C.6V
D.-6V
正确答案：6V
7、一过零比较器的输入信号接在反相端，另一过零比较器的输入信号接在同相端，则两者的（）。
A.传输特性相同
B.传输特性不同，但门限电压相同
C.传输特性和门限电压都不同
D.传输特性和门限电压都相同
正确答案：传输特性不同，但门限电压相同
8、电路如图所示。输出uo的波形为（）。
A.正弦波
B.方波
C.三角波
D.锯齿波
正确答案：方波
9、RC移相式正弦波振荡电路中，至少需要（）级一阶RC移相电路才可能实现正弦波振荡输出。
A.1
B.2
C.3
D.4
正确答案：3
10、某迟滞比较器和某窗口比较器的两个门限电压相同，为±2V，当输入幅值为5V的单频正弦波信号时，它们的输出波形形状相同。
A.对
B.错
正确答案：错
第八章单元测试
1、功率放大电路的转换效率是指（）。
A.输出功率与晶体管所消耗的功率之比
B.最大输出功率与电源提供的平均功率之比
C.晶体管所消耗的功率与电源提供的平均功率之比
D.最大输出功率与与晶体管所消耗的功率之比
正确答案：最大输出功率与电源提供的平均功率之比
2、在OCL乙类功放电路中，若最大输出功率为1W，则电路中功放管的集电极最大功耗约为（）。
A.1W
B.0.5W
C.0.2W
D.0.4W
正确答案：0.2W
3、电路如图所示，T1和T2管的饱和管压降│UCES│＝3V，VCC＝15V， RL＝8Ω，电路中D1和D2管的作用是消除（）。
A.饱和失真
B.截止失真
C.交越失真
D.谐波失真
正确答案：交越失真
4、已知电路如图所示，静态时，晶体管发射极电位UEQ（）。
A.＞0V
B.＝0V
C.＜0V
D.不确定
正确答案：＝0V
5、已知电路如图所示，当输入为正弦波时，若R1虚焊，即开路，则输出电压（）。
A.为正弦波
B.仅有正半波
C.仅有负半波
D.为零
正确答案：仅有负半波
6、功率放大电路与电压放大电路一样都要求输入小信号。
A.对
B.错
正确答案：错
7、功率放大电路中的所有三极管在正常工作时全都工作在放大状态。
A.对
B.错
正确答案：错
8、功放电路中交越失真的出现是因为三极管存在（）。
A.截至区
B.反向击穿区
C.死区
D.放大区
正确答案：死区
9、功放电路中三极管的功率都很大，所以其可以长期稳定的工作在反向击穿区。
A.对
B.错
正确答案：错
10、选择不同种类的功放电路可以获得不同的效率，因此选择合适的功放可以使得效率达到100%。
A.对
B.错
正确答案：错
第九章单元测试
1、在直流稳压电源中，稳压电路的作用是减少或克服由于（）。
A.半导体器件特性的变化而引起的输出电压不稳定
B.环境温度的变化而引起的输出电压不稳定
C.交流电源电压的波动和负载电流的变化而引起的输出电压不稳定
D.器件老化而引起的输出电压不稳定
正确答案：交流电源电压的波动和负载电流的变化而引起的输出电压不稳定
2、W7912型三端集成稳压器中的“12”是指（）。
A.输入电压值
B.输出的稳定电压值
C.最大输出电流值
D.输入电流值
正确答案：输出的稳定电压值
3、电容滤波器的滤波原理是根据电路状态改变时，其（）。
A.电容的数值不能跃变
B.电容的端电压不能跃变
C.通过电容的电流不能跃变
D.通过电容的电流能跃变
正确答案：电容的端电压不能跃变
4、整流电路带电容滤波器与不带电容滤波两者相比，具有（）。
A.前者输出电压平均值较高，脉动程度也较大
B.前者输出电压平均值较低，脉动程度也较小
C.前者输出电压平均值较高，脉动程度也较小
D.前者输出电压平均值较低，脉动程度也较大
正确答案：前者输出电压平均值较高，脉动程度也较小
5、在整流、滤波电路中，负载电阻为RL。若采用电容滤波器时，则输出电压的脉动程度只决定于（）。
A.电容C与负载电阻RL乘积的大小
B.负载电阻RL的大小
C.电容C的大小
D.其它选项均不对
正确答案：电容C与负载电阻RL乘积的大小
6、串联反馈稳压电路的稳压过程，实质上是通过电压负反馈使输出电压保持基本稳定的过程。
A.对
B.错
正确答案：对
7、单相桥式整流滤波电路如图所示，其中C=1000μF，当开关S闭合时，直流电压表的读数是12V，开关断开后，电压表的读数约是（）。（设电压表的内阻无穷大）
A.14.1V
B.10V
C.9V
D.12V
正确答案：14.1V
8、桥式整流滤波电路如图所示，负载电阻RL不变，电容C愈大，则输出电压平均值UO应（）。
A.不变
B.愈大
C.愈小
D.不确定
正确答案：愈大
9、在单相桥式整流电路中，已知输入电压u2=100sinωtV，若有一个二极管断开，则输出电压的平均值UL为（）。
A.45 V
B.31.82 V
C.63.6 V
D.100V
正确答案：31.82 V
10、电路如图，已知输出电压平均值UL是18V，则变压器副边电压有效值U2是（）。
A.40V
B.20V
C.15V
D.18V
正确答案：20V
