第一章单元测试
1、二极管的使用与电阻类似，无需判断管脚的极性。（）
A.正确
B.错误
正确答案：错误
2、电路如图所示，电路元件A（）。
A.发出功率4W
B.吸收功率4W
C.发出功率16W
D.吸收功率16W
正确答案：吸收功率16W
3、已知某电路中有a、b两点，电压Uab=10V，a点电位为Va=4V，则b点电位Vb为（）。
A.6V
B.14V
C.-6V
正确答案：-6V
4、实际电感线圈在任何情况下的电路模型都可以用电感元件来抽象表征。（）
A.正确
B.错误
正确答案：错误
5、反映实际电路器件储存电场能量特性的理想电路元件是电感元件。
A.正确
B.错误
正确答案：错误
6、当电阻R上的u、i参考方向为非关联时，欧姆定律的表达式应为（）。
A.u=Ri
B.u=-Ri
正确答案：u=-Ri
7、在下列选项中，哪幅电路图的电压 Uab = 7 V？（）
A.
B.
C.
D.
正确答案：
8、双极型三极管包含（）个PN结。
A.2
B.1
C.3
正确答案：2
9、将光信号转化为电信号的是发光二极管。
A.正确
B.错误
正确答案：错误
10、将图中的电阻R短路，电路有稳压作用。
。
A.正确
B.错误
正确答案：错误
11、图示二极管的工作状态是（）。
A.无法判断
B.导通
C.截止
正确答案：导通
12、二极管是一种非线性器件。
A.正确
B.错误
正确答案：正确
13、一二极管为理想二极管，则该二极管导通时等效为开路，截止时等效为短路。
A.正确
B.错误
正确答案：错误
14、电路如图所示，已知US＝3V，IS＝2A，则I=（）A。
A.2
B.4
C.5
正确答案：5
15、电容器在充电过程中，充电电流逐渐增大，并将电能转化为电场能量。
A.正确
B.错误
正确答案：错误
16、如图所示电路中，电流I=（）A，电压源发出的功率为（）W。
A.5；50
B.10；75
C.10；50
D.5；75
正确答案：5；75
17、电路中有5个元件，如果已知其中4个元件功率分别为P1= −205 W，P2= 60 W，P4= 45 W，P5= 30W，那么元件3的功率是70W。
。
A.正确
B.错误
正确答案：正确
18、反映实际电路器件储存磁场能量特性的理想电路元件是元件。
A.电感
B.电阻
C.电容
正确答案：电感
第二章单元测试
1、根据戴维宁定理，下图可以等效成（）。
A.电压源串联电阻
B.电压源并联电阻
C.电压源
正确答案：电压源串联电阻
2、如图，电流源单独作用时，电流I=-0.2A；电压源单独作用时，电流I=0.4A，则电流I=（）A。
A.0.2
B.0.6
C.-0.6
正确答案：0.2
3、叠加定理可以直接用于计算电路中的（）。
A.能量
B.功率
C.电压
D.电流
正确答案：电压；电流
4、下列说法错误的是（）。
A.图示电路中b点与地之间有电压源。
B.图示电路中c点与地之间有电压源。
C.图示电路中a点与地之间有电压源。
正确答案：图示电路中b点与地之间有电压源。
5、现用支路电流法求解图示电路，下面描述正确的是（）。
A.可列出3个独立结点电流方程。
B.可列出3个独立的回路电压方程。
C.可通过列出6个独立方程求解电路。
D.不确定
正确答案：可列出3个独立的回路电压方程。
6、图示两个电路是等效的，因此无论接什么负载，4Ω电阻上的电参数始终相等。（）
。
A.正确
B.错误
正确答案：错误
7、图示两个电路是等效的。（）
。
A.正确
B.错误
正确答案：错误
8、几个电阻并联后的总电阻值一定（）其中任意一个电阻的阻值。
A.大于
B.等于
C.小于
正确答案：小于
9、在电阻分流电路中，阻值越大，流过它的电流就（）。
A.越小
B.越大
C.一样
D.不确定
正确答案：越小
10、电阻串联时，阻值越大的电阻两端电压（）。
A.越大
B.一样
C.越小
D.不确定
正确答案：越大
11、电路如下图所示，对负载R而言，虚线框中的电路可以等效为（）
A.10V电压源。
B.10A电流源串联1Ω电阻。
C.1Ω电阻。
D.无等效电路。
正确答案：10V电压源。
12、如图所示一有源二端线性网络，其戴维宁等效电路中内阻R0为（）Ω。
A.6
B.8
C.7
D.10
正确答案：8
13、如图所示一有源二端线性网络，其戴维宁等效电路中电压源为（）V。
A.18
B.10
C.8
D.22
正确答案：18
14、如图，当理想电流源单独作用时，电流I=（）A。
A.1
B.-1
C.-2
D.2
正确答案：-1
15、利用结点电压法计算图示电路中b点的电位为（）V。
A.-0.4
B.1
C.-1
D.0.4
正确答案：-0.4
16、利用支路电流法求解图示电路中的各未知电压和电流，需列出独立的电流方程数和电压方程数分别为（）和（）。
A.2；1
B.3；1
C.1；2
正确答案：1；2

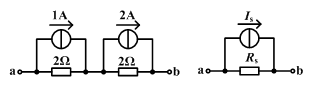

17、若图示两电路等效，则Is=（）A，Rs=（）Ω。
A.1.5；4
B.-1.5；1
C.-1.5；4
D.1.5；1
正确答案：1.5；4
18、图示电路中，电流I=（）A。
A.1.2
B.-0.8
C.-1.2
D.0.8
正确答案：-0.8
19、图示电路中，电压Uab=4V，则电压Ubc=（）V。
A.3
B.-1
C.1
D.-3
正确答案：-1
20、图示电路中，ab两端的等效电导为0.95S。
。
A.正确
B.错误
正确答案：正确
第三章单元测试
1、对于RC电路，t=R0C，其中R0是换路前的电路从储能元件两端看进去的二端网络的等效电阻。（）
A.正确
B.错误
正确答案：错误
2、具有初始储能的电容元件C与电阻R串联，在t=0瞬间与直流电压源接通后的过渡过程中，电容元件所处的状态（）。
A.是充电状态
B.是放电状态
C.由电路的具体条件而定，可能充电，也可能放电，还可能既不充电也不放电
正确答案：由电路的具体条件而定，可能充电，也可能放电，还可能既不充电也不放电
3、某RC电路的全响应为
4、在RL电路中，在没有外部激励时，由于电感元件内部储能的作用而产生的响应，称为零输入响应。（）
A.正确
B.错误
正确答案：正确
5、在计算图示电路过渡过程中的i，uR，uC时，所使用的时间常数值（）。
A.是相同的，均为C/R
B.是相同的，均为RC
C.是不同的
正确答案：是相同的，均为RC
6、图示电路在开关S闭合后的时间常数值为（）。
A.（R1+R2）C
B.R1C
C.（R1//R2）C
正确答案：R1C
7、下图为某RC电路电容上的电压的暂态响应曲线。电容值分别为100μF、300μF、400μF、600μF。若R值相等，则其中400μF电容所对应的曲线是（）。
A.a
B.b
C.c
D.d
正确答案：c
8、若一阶电路的时间常数为3s，则零输入响应经过3s后衰减为原值的（）。
A.5%
B.13.5%
C.36.8%
正确答案：36.8%
9、RC电路在零输入条件下，时间常数的意义是（）。
A.响应的初始值衰减到0.632倍时所需时间
B.响应的初始值衰减到0.368倍时所需时间
C.过渡过程所需的时间
正确答案：响应的初始值衰减到0.368倍时所需时间
10、换路前若电容元件没有电压，换路后，电容元件可以用（）
A.理想电压源
B.短路线
C.理想电流源
D.断开
正确答案：短路线
11、在图示电路中，开关S在t=0瞬间闭合，若uC（0-）=5V，则uR（0+）=（）。
A.5V
B.0V
C.2.5V
正确答案：0V
12、在图示的电路中，开关S闭合后电路的时间常数
A.2
B.4
C.0.5
正确答案：4
13、在图示电路中，开关S在t=0瞬间闭合，当t= ∞时，电路的稳态电流
A.0
B.0.05
C.0.1
正确答案：0.1
14、在图示的电路中，已知C=0.1mF。开关S闭合后电路的时间常数
。
A.正确
B.错误
正确答案：正确
15、图示电路在换路前处于稳定状态，在t=0瞬间将开关S闭合，当t= ∞时，电容两端电压
A.2
B.1
C.4
正确答案：2
16、图示电路在换路前处于稳定状态，在t=0瞬间将开关S闭合，则uC（0+）为（）V。
A.1
B.2
C.3
D.4
正确答案：4
17、电路如图所示，换路前电路处于稳态，在t=0时开关S闭合，当t= ∞时，电路的稳态电流ic为0A。
。
A.正确
B.错误
正确答案：正确

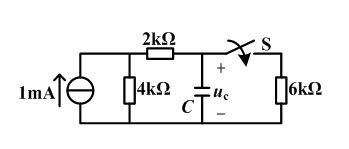

18、电路如图所示，此电路的时间常数为（）ms。
A.6
B.3
C.1.5
正确答案：3
第四章单元测试
1、功率因数低会带来的不良影响有（）。
A.电源的利用率高
B.电源的利用率低
C.线路损耗小
D.线路损耗大
正确答案：电源的利用率低；线路损耗大
2、工业上负载的性质大都是容性的。（）
A.正确
B.错误
正确答案：错误
3、在电感与电容并联的正弦交流电路中，当XLXC时，电压u与i的相位关系应是u超前于i。（）
。
A.正确
B.错误
正确答案：错误
4、图示正弦交流电路中，已知
，R=10Ω，XL=30Ω则u2=（）。
A.
B.
C.
正确答案：
5、如图所示正弦交流电路中，电流表A1的读数是5A，电流表A3的读数是4A，则电路中电流表A2的读数是1A。（）
。
A.正确
B.错误
正确答案：错误
6、在R、L、C串联电路中，已知R=XL=5Ω，XC=8Ω，则电路的性质为（）。
A.容性
B.阻性
C..不确定
D.感性
正确答案：容性
7、RL串联的正弦交流电路中，下列各式中错误的是（）。
A.
B.
C.
正确答案：
8、图示电路中，电压相量U=50∠30°V，阻抗Z=3+j4Ω，则电路中的电流相量I为（）。
A.10∠53.1°A
B.10∠30°A
C.10∠-23.1°A
D.10∠23.1°A
正确答案：10∠-23.1°A
9、下列各式正确的是（）。
A.
B.i=U/Z
C.i=u/Z
正确答案：
10、若C = 1F，某时刻电容两端电压有效值为2V，则此时流过电容的电流为（）。
A.不能确定
B.2 A
C.–2 A
D.0.5 A
正确答案：不能确定
11、正弦交流电路中，电感元件的端电压有效值保持不变，因电源频率变化而使其电流减小，据此可判断频率（）。
A.无法判定
B.降低
C.升高
正确答案：升高
12、下列表达式中不正确的是（）。
A.
B.
C.
D.
正确答案：
13、若已知
则它们之间的相位差
为（）。
A.
B.
C.
D.
正确答案：
14、正弦交流电流的最大值
与有效值I之比
为（）。
A.
B.
C.
D.
正确答案：
15、图示正弦交流电路中，已知
，则其有功功率P等于（）W。
A.250
B.100
C.1000
D.2000
正确答案：250
16、已知单相交流电路中某容性负载视在功率为5kVA，有功功率为4kW，则其无功功率Q为（）kVar。
A.-3
B.1
C.3
D.9
正确答案：-3
17、若已知
则它们之间的相位关系称为（）。
A.同相
B.正交
C.反相
正确答案：反相
18、若已知
，则该交流电流的周期为10ms。
A.正确
B.错误
正确答案：错误
第五章单元测试
1、负载星形联结时，负载两端的电压是电源的相电压。
A.正确
B.错误
正确答案：正确
2、对称三相负载是指（）。
A.
B.
C.
正确答案：
3、已知某三相四线制电路线电Uab=380∠13°V，Ubc=380∠-107°V，Uca=380∠133°V，当t=12s时三个相电压之和为（）。
A.
D.380V
正确答案：0V
4、有一个三相电源，已知其
，则这个三相电源的相序是（）。
A.A-C-B
B.A-B-C
正确答案：A-C-B
5、对称星形负载R接于对称三相三线制电源上，如图所示，若电源线电压为380V，当开关S打开后，电压的测量值为（）。
A.220V
B.380V
C.110 V
D.190 V
正确答案：190 V
6、对称星形负载R接于对称三相三线制电源上，如图所示，当开关S闭合时电流测量值为1A，则当开关S打开后电流表的测量值为（）A。
A.2
B.
C.
D.1
正确答案：
7、对称三相电路的有功功率
，其中φ角为负载的阻抗角。
A.正确
B.错误
正确答案：正确
8、某三相电路中A、B、C三相的无功功率分别为QA、QB、QC，则该三相电路总无功功率Q为（）。
A.
B.
C.
正确答案：
9、对称三角形负载R接于对称三相三线制电源上，如图所示。当开关S闭合时，电流表测量值为1A，则当开关S打开后，电流表测量值为（）。
A.1
B.
正确答案：1
10、当用两表法测量三相三线制电路的有功功率时，每个表的读数都是具有实际意义的。
A.正确
B.错误
正确答案：错误
11、负载三角形联结时，负载两端的电压是电源的相电压。
A.正确
B.错误
正确答案：错误
12、三相对称负载的有功功率可以采取下列哪种测量方法？
A.一表法
B.四表法
C.三表法
D.两表法
正确答案：一表法；三表法 ；两表法
13、对称三相电路的有功功率的计算公式正确的是（）。
A.
14、三相电源中，关于相-线电压之间关系描述正确的是（）。
A.相电压是线电压的倍
B.线电压大小是相电压的倍
C.线电压超前于其对应的相电压
D.相电压滞后于其对应的线电压
正确答案：线电压大小是相电压的倍；线电压超前于其对应的相电压；相电压滞后于其对应的线电压
15、某三相电路中A、B、C三相的有功功率分别为PA、PB、PC，则该三相电路总有功功率P为（）。
A.
B.
C.
正确答案：
16、对称三相电路的有功功率
，其中φ角为（）。
A.线电压与相电流之间的相位差
B.相电压与相电流之间的相位差
C.线电压与线电流之间的相位差
正确答案：相电压与相电流之间的相位差
17、在三相电路中，什么情况下，
。（）
A.星形
B.三角形
C.星形和三角形均可
正确答案：三角形
18、额定电压为220V的三相对称负载，用线电压为380V的三相对称电源供电时，三相负载应连接成（）。
A.不确定
B.三角形
C.星形
正确答案：星形
19、三个额定电压为380V的单相负载，当用线电压为380V的三相四线制电源供电时应接成（）形。
A.D
B.U
C.不确定
正确答案：D
20、对称星形负载Z接于对称三相四线制电源上，如图所示，若电源线电压为380V，当在X点断开时，负载Z端的电压有效值u为（）。
A.110 V
B.220V
C.380V
D.190 V
正确答案：220V
第六章单元测试
1、放大电路的输入电阻越大越好，输入电阻越大，输入电压对信号源的衰减越大。
A.正确
B.错误
正确答案：错误
2、放大电路的输出电阻越小越好，输出电阻越小，输出电压越大越稳定。
A.正确
B.错误
正确答案：正确
3、如图所示电路，是放大电路的电路模型，则其电流增益为（）。
A.
B.
C.
D.
正确答案：

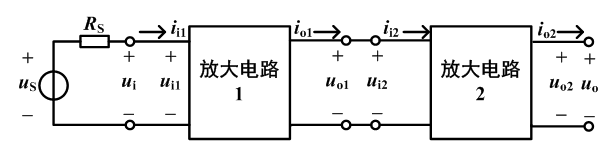

4、对于如图所示的多级放大电路，其总的电压增益为（）。
A.Au1/Au2
B.Au1×Au2
C.Au2
D.Au1
正确答案：Au1×Au2

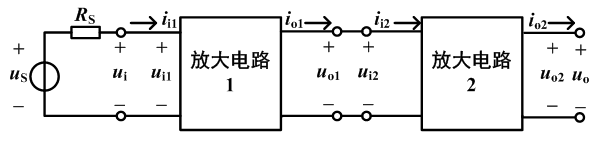

5、对于如图所示的多级放大电路，其输出电阻为（）。
A.ri1
B.ro2
C.ri2
D.ro1
正确答案：ro2
6、多级放大电路级联时，在计算单级放大电路增益Aui时，要考虑前后级的影响。一般将后级作为前级的负载来处理。
A.正确
B.错误
正确答案：正确
7、多级放大电路级联时，其中单个放大电路的放大倍数相互对立，互不影响。
A.正确
B.错误
正确答案：错误
8、对于如图所示的多级放大电路，其输入电阻为（）。
A.ri1
B.ro1
C.ro2
D.ri2
正确答案：ri1
9、差模输入信号指的是在两个输入端加上大小相等，极性相同的信号。
A.正确
B.错误
正确答案：错误
10、差分放大电路有两个输入端，其名称为（）。
A.同相输入端
B.同性输入端
C.反相输入端
D.反性输入端
正确答案：同相输入端；反相输入端
11、共模电压增益反映了差分放大器放大无用信号的能力。
A.正确
B.错误
正确答案：错误
12、差模电压增益反映了差分放大器放大有用信号的能力。
A.正确
B.错误
正确答案：正确
13、共模输入信号指的是在两个输入端加上大小相等，极性相反的信号。
A.正确
B.错误
正确答案：错误
第七章单元测试
1、理想运算放大器无论工作在线性区还是非线性区，虚断都成立的原因是（）。
A.差模输入电阻无穷大
B.输出电阻为0
C.开环电压放大倍数无穷大
D.共模抑制比无穷大
正确答案：差模输入电阻无穷大
2、理想运算放大器工作在线性区，分析的依据是（）。
A.u+=u- i+=i-
B.u+=u- i+=i-=0
C.u+=u-=0 i+=i-
正确答案：u+=u- i+=i-=0
3、理想运算放大器工作在线性区，虚短成立的原因是（）。
A.差模输入电阻无穷大
B.共模抑制比无穷大
C.输出电阻为0
D.虚短成立，虚断不成立 开环电压放大倍数无穷大
正确答案：虚短成立，虚断不成立 开环电压放大倍数无穷大
4、理想运算放大器的（）。
A.差模输入电阻等于零，开环输出电阻等于零
B.差模输入电阻趋于无穷大，开环输出电阻趋于无穷大
C.差模输入电阻趋于无穷大，开环输出电阻等于零
D.差模输入电阻等于零，开环输出电阻趋于无穷大
正确答案：差模输入电阻趋于无穷大，开环输出电阻等于零
5、集成运算放大器是一种高增益直接耦合多级放大器。（）
A.正确
B.错误
正确答案：正确

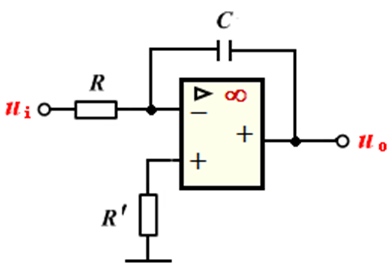

6、图示电路中，运放的Uom=±10V，若输入电压为直流正值，输出电压将随时间流逝一直反方向增加。这种说法对吗？
。
A.正确
B.错误
正确答案：错误

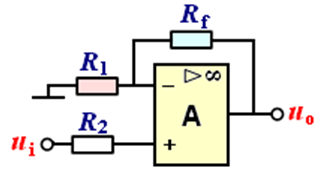

7、同相比例运算电路如图所示。该电路的输出电阻为（）。
A.1
B.0
正确答案：0
8、欲增加电路的输入电阻，同时稳定输出电压，应引入（）。
A.电流并联负反馈
B.电压并联负反馈
C.电流串联负反馈
D.电压串联负反馈
正确答案：电压串联负反馈
9、串联负反馈使输入电阻增加，并联负反馈使输入电阻减小。（）
A.正确
B.错误
正确答案：正确
10、负反馈增大了放大电路的放大倍数，提高了放大电路的稳定性。（）
A.正确
B.错误
正确答案：错误
11、综合衡量集成运放的放大能力和抗温漂、抗共模干扰的能力的指标是（）。
A.共模抑制比
B.差模输入电阻
C.开环差模电压放大倍数
正确答案：共模抑制比
12、运算放大器的输出电压与反相输入端加入的信号（）。
A.同相
B.反相
C.无关
正确答案：反相
13、电路如下图所示，试判断该电路的反馈类型为（）。
A.电流并联负反馈
B.电压串联负反馈
C.电压并联负反馈
D.电流串联负反馈
正确答案：电压串联负反馈
14、电路如图所示。已知ui1=0.5V，ui2=1V，则uo=（）V。
A.-1
B.1
C.0.5
D.-0.5
正确答案：1

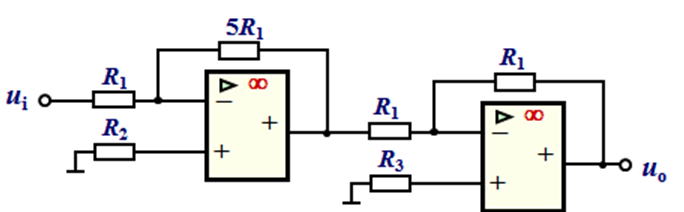

15、电路如图所示。uo=（）ui。
A.10
B.5
C.6
D.8
正确答案：5
16、零点漂移就是当集成运算放大器的输入信号为零时，其输出电压不断地在零点附近缓慢变化的现象。
A.正确
B.错误
正确答案：正确
17、如图所示的电路中，已知ui1=1V，ui2=2V，则uo=（）V。
A.3
B.-3
C.-4
D.4
正确答案：-4

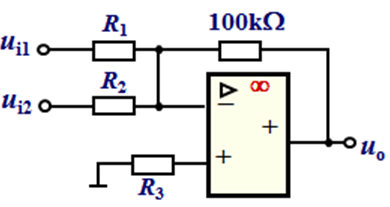

18、电路如图所示。若要实现uo=－10ui1－2ui2，则R1=（）kΩ，R2=（）kΩ。
A.-10，-50
B.10，50
C.10，2
D.-10，-2
正确答案：10，50

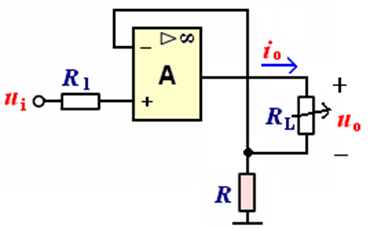

19、电路如图所示。改变负载电阻RL对io（）影响。
A.没有
B.有
C.不确定
正确答案：没有
20、电压负反馈使输出电阻增加，电流负反馈使输出电阻减小。
A.正确
B.错误
正确答案：错误
第八章单元测试
1、为使基本R-S触发器处于“置1”状态，SD=（），RD=（）。
A.SD=0，RD=1
B.SD=1，RD=0
C.SD=1，RD=1
D.SD=0，RD=0
正确答案：SD=0，RD=1

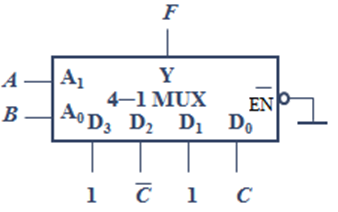

2、由4选1数据选择器构成的电路如图所示，其最简与或表达式为（）。
A.
3、8选1数据选择器，其地址输入端有（）。
A.2个
B.3个
C.8个
D.4个
正确答案：3个

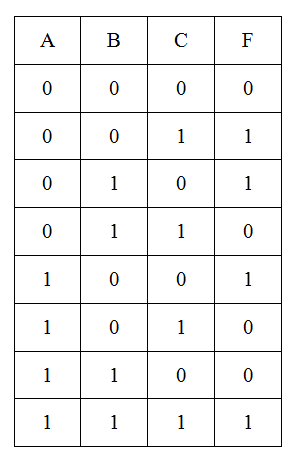

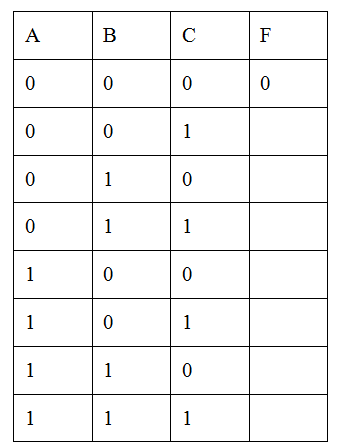

4、一个逻辑电路，有三个输入（A，B，C）和一个输出F。当三个输入的和为奇数时，输出F为1。该电路的逻辑状态表如下所示，该状态表是否正确？
。
A.正确
B.错误
正确答案：正确
5、一个逻辑电路，有三个输入（A，B，C）和一个输出F。当三个输入的和为奇数时，输出F为1。根据正确的逻辑状态表写出逻辑表达式（）。
A.
B.
正确答案：
6、与逻辑函数
表达同一逻辑关系的表达式有（）。
A.
；F3=AB+CD+C；F2=（C+A）（C+B）
7、对于边沿触发的D触发器，下面（）是正确的。
A.输出状态的改变发生在时钟脉冲的边沿
B.输出跟随每一个时钟脉冲的输入
C.要输出的状态取决于D输入
正确答案：输出状态的改变发生在时钟脉冲的边沿；输出跟随每一个时钟脉冲的输入；要输出的状态取决于D输入
8、二进制加法计数器从0计数到十进制24时，需要5个触发器构成，有7个无效状态。
A.正确
B.错误
正确答案：正确
9、图所示波形是一个（）进制加法计数器的波形图。
A.4
B.2
C.12
D.6
正确答案：6
10、电路如图所示，假设电路中各触发器的当前状态Q2 Q1 Q0为100，请问在时钟作用下，触发器下一状态Q2 Q1 Q0为（）。
A.101
B.000
C.100
D.011
正确答案：011
11、74LS161状态如图所示，下一个脉冲过后，Q3Q2Q1Q0=（）。
A.1011
B.1010
C.1100
D.1001
正确答案：1100
12、钟控R-S触发器的输出状态为（）。
A.不确定
B.1
C.0
正确答案：0
13、四选一数据选择器，输出D1，地址端的输入为（）。
A.00
B.11
C.10
D.01
正确答案：01
14、计数器是对脉冲的个数进行计数，具有计数功能的电路。
A.正确
B.错误
正确答案：正确
15、时序逻辑电路根据工作方式的不同可分为同步时序逻辑电路和异步时序逻辑电路。
A.正确
B.错误
正确答案：正确

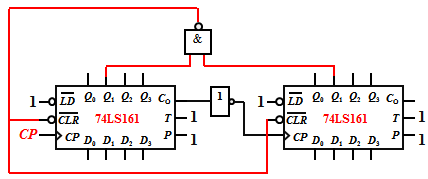

16、两片74LS161连接的计数电路如图所示。该电路实现（）进制计数器。
A.42
B.34
C.56
D.24
正确答案：34
17、74LS161连接的计数电路电路如图所示，该计数电路构成的是（）进制计数器。
A.10
B.9
C.8
D.7
正确答案：10
18、触发器的特点（）。
A.可以有一个或多个输入，但只有两个输出。
B.输入信号可将输出置成0态或1态。
C.触发器具有记忆功能。
D.输出有两个稳定状态，0态和1态。
正确答案：可以有一个或多个输入，但只有两个输出。输入信号可将输出置成0态或1态。触发器具有记忆功能。输出有两个稳定状态，0态和1态。
19、有一火灾报警系统，设有烟感、温感、紫外光感三种不同类型的火灾探测器。为了防止误报警，只有当其中有两种或两种以上类型的探测器发出火灾探测信号时，报警系统才产生报警控制信号，试设计产生报警控制信号的电路。
A.0000111
B.0010111
C.0101000
D.0001101
正确答案：0010111
20、3位二进制计数器可以构成模值为23+1的计数器。
A.正确
B.错误
正确答案：错误
第九章单元测试
1、一个复数的极坐标式为10∠60°，则它的代数式是（）。
A.
B.
C.
正确答案：
2、j为虚数的单位，j2=-1，所以当一个复数乘以j时，模不变，幅角（）。
A.不变
B.减小90度
C.增大90度
正确答案：增大90度
3、已知复数A=100∠30°，B=50∠15°，则它们的和为B=150∠45°。（）
A.正确
B.错误
正确答案：错误
4、已知复数A=100∠30°，B=50∠15°，它们的商A/B为
A.2∠2°
B.2∠15°
C.50∠15°
正确答案：2∠15°
5、一个复数的代数式为3-j4，则它的极坐标式是（）。
A.5∠-53°
B.5∠53°
C.5∠-37°
正确答案：5∠-53°
第一章单元测试
1、二极管的使用与电阻类似，无需判断管脚的极性。（）
A.正确
B.错误
正确答案：错误
2、电路如图所示，电路元件A（）。
A.发出功率4W
B.吸收功率4W
C.发出功率16W
D.吸收功率16W
正确答案：吸收功率16W
3、已知某电路中有a、b两点，电压Uab=10V，a点电位为Va=4V，则b点电位Vb为（）。
A.6V
B.14V
C.-6V
正确答案：-6V
4、实际电感线圈在任何情况下的电路模型都可以用电感元件来抽象表征。（）
A.正确
B.错误
正确答案：错误
5、反映实际电路器件储存电场能量特性的理想电路元件是电感元件。
A.正确
B.错误
正确答案：错误
6、当电阻R上的u、i参考方向为非关联时，欧姆定律的表达式应为（）。
A.u=Ri
B.u=-Ri
正确答案：u=-Ri
7、在下列选项中，哪幅电路图的电压 Uab = 7 V？（）
A.
B.
C.
D.
正确答案：
8、双极型三极管包含（）个PN结。
A.2
B.1
C.3
正确答案：2
9、将光信号转化为电信号的是发光二极管。
A.正确
B.错误
正确答案：错误
10、将图中的电阻R短路，电路有稳压作用。
。
A.正确
B.错误
正确答案：错误
11、图示二极管的工作状态是（）。
A.无法判断
B.导通
C.截止
正确答案：导通
12、二极管是一种非线性器件。
A.正确
B.错误
正确答案：正确
13、一二极管为理想二极管，则该二极管导通时等效为开路，截止时等效为短路。
A.正确
B.错误
正确答案：错误
14、电路如图所示，已知US＝3V，IS＝2A，则I=（）A。
A.2
B.4
C.5
正确答案：5
15、电容器在充电过程中，充电电流逐渐增大，并将电能转化为电场能量。
A.正确
B.错误
正确答案：错误
16、如图所示电路中，电流I=（）A，电压源发出的功率为（）W。
A.5；50
B.10；75
C.10；50
D.5；75
正确答案：5；75
17、电路中有5个元件，如果已知其中4个元件功率分别为P1= −205 W，P2= 60 W，P4= 45 W，P5= 30W，那么元件3的功率是70W。
。
A.正确
B.错误
正确答案：正确
18、反映实际电路器件储存磁场能量特性的理想电路元件是元件。
A.电感
B.电阻
C.电容
正确答案：电感
第二章单元测试
1、根据戴维宁定理，下图可以等效成（）。
A.电压源串联电阻
B.电压源并联电阻
C.电压源
正确答案：电压源串联电阻
2、如图，电流源单独作用时，电流I=-0.2A；电压源单独作用时，电流I=0.4A，则电流I=（）A。
A.0.2
B.0.6
C.-0.6
正确答案：0.2
3、叠加定理可以直接用于计算电路中的（）。
A.能量
B.功率
C.电压
D.电流
正确答案：电压；电流
4、下列说法错误的是（）。
A.图示电路中b点与地之间有电压源。
B.图示电路中c点与地之间有电压源。
C.图示电路中a点与地之间有电压源。
正确答案：图示电路中b点与地之间有电压源。
5、现用支路电流法求解图示电路，下面描述正确的是（）。
A.可列出3个独立结点电流方程。
B.可列出3个独立的回路电压方程。
C.可通过列出6个独立方程求解电路。
D.不确定
正确答案：可列出3个独立的回路电压方程。
6、图示两个电路是等效的，因此无论接什么负载，4Ω电阻上的电参数始终相等。（）
。
A.正确
B.错误
正确答案：错误
7、图示两个电路是等效的。（）
。
A.正确
B.错误
正确答案：错误
8、几个电阻并联后的总电阻值一定（）其中任意一个电阻的阻值。
A.大于
B.等于
C.小于
正确答案：小于
9、在电阻分流电路中，阻值越大，流过它的电流就（）。
A.越小
B.越大
C.一样
D.不确定
正确答案：越小
10、电阻串联时，阻值越大的电阻两端电压（）。
A.越大
B.一样
C.越小
D.不确定
正确答案：越大
11、电路如下图所示，对负载R而言，虚线框中的电路可以等效为（）
A.10V电压源。
B.10A电流源串联1Ω电阻。
C.1Ω电阻。
D.无等效电路。
正确答案：10V电压源。
12、如图所示一有源二端线性网络，其戴维宁等效电路中内阻R0为（）Ω。
A.6
B.8
C.7
D.10
正确答案：8
13、如图所示一有源二端线性网络，其戴维宁等效电路中电压源为（）V。
A.18
B.10
C.8
D.22
正确答案：18
14、如图，当理想电流源单独作用时，电流I=（）A。
A.1
B.-1
C.-2
D.2
正确答案：-1
15、利用结点电压法计算图示电路中b点的电位为（）V。
A.-0.4
B.1
C.-1
D.0.4
正确答案：-0.4
16、利用支路电流法求解图示电路中的各未知电压和电流，需列出独立的电流方程数和电压方程数分别为（）和（）。
A.2；1
B.3；1
C.1；2
正确答案：1；2
17、若图示两电路等效，则Is=（）A，Rs=（）Ω。
A.1.5；4
B.-1.5；1
C.-1.5；4
D.1.5；1
正确答案：1.5；4
18、图示电路中，电流I=（）A。
A.1.2
B.-0.8
C.-1.2
D.0.8
正确答案：-0.8
19、图示电路中，电压Uab=4V，则电压Ubc=（）V。
A.3
B.-1
C.1
D.-3
正确答案：-1
20、图示电路中，ab两端的等效电导为0.95S。
。
A.正确
B.错误
正确答案：正确
第三章单元测试
1、对于RC电路，t=R0C，其中R0是换路前的电路从储能元件两端看进去的二端网络的等效电阻。（）
A.正确
B.错误
正确答案：错误
2、具有初始储能的电容元件C与电阻R串联，在t=0瞬间与直流电压源接通后的过渡过程中，电容元件所处的状态（）。
A.是充电状态
B.是放电状态
C.由电路的具体条件而定，可能充电，也可能放电，还可能既不充电也不放电
正确答案：由电路的具体条件而定，可能充电，也可能放电，还可能既不充电也不放电
3、某RC电路的全响应为
4、在RL电路中，在没有外部激励时，由于电感元件内部储能的作用而产生的响应，称为零输入响应。（）
A.正确
B.错误
正确答案：正确
5、在计算图示电路过渡过程中的i，uR，uC时，所使用的时间常数值（）。
A.是相同的，均为C/R
B.是相同的，均为RC
C.是不同的
正确答案：是相同的，均为RC
6、图示电路在开关S闭合后的时间常数值为（）。
A.（R1+R2）C
B.R1C
C.（R1//R2）C
正确答案：R1C
7、下图为某RC电路电容上的电压的暂态响应曲线。电容值分别为100μF、300μF、400μF、600μF。若R值相等，则其中400μF电容所对应的曲线是（）。
A.a
B.b
C.c
D.d
正确答案：c
8、若一阶电路的时间常数为3s，则零输入响应经过3s后衰减为原值的（）。
A.5%
B.13.5%
C.36.8%
正确答案：36.8%
9、RC电路在零输入条件下，时间常数的意义是（）。
A.响应的初始值衰减到0.632倍时所需时间
B.响应的初始值衰减到0.368倍时所需时间
C.过渡过程所需的时间
正确答案：响应的初始值衰减到0.368倍时所需时间
10、换路前若电容元件没有电压，换路后，电容元件可以用（）
A.理想电压源
B.短路线
C.理想电流源
D.断开
正确答案：短路线
11、在图示电路中，开关S在t=0瞬间闭合，若uC（0-）=5V，则uR（0+）=（）。
A.5V
B.0V
C.2.5V
正确答案：0V
12、在图示的电路中，开关S闭合后电路的时间常数
A.2
B.4
C.0.5
正确答案：4
13、在图示电路中，开关S在t=0瞬间闭合，当t= ∞时，电路的稳态电流
A.0
B.0.05
C.0.1
正确答案：0.1
14、在图示的电路中，已知C=0.1mF。开关S闭合后电路的时间常数
。
A.正确
B.错误
正确答案：正确
15、图示电路在换路前处于稳定状态，在t=0瞬间将开关S闭合，当t= ∞时，电容两端电压
A.2
B.1
C.4
正确答案：2
16、图示电路在换路前处于稳定状态，在t=0瞬间将开关S闭合，则uC（0+）为（）V。
A.1
B.2
C.3
D.4
正确答案：4
17、电路如图所示，换路前电路处于稳态，在t=0时开关S闭合，当t= ∞时，电路的稳态电流ic为0A。
。
A.正确
B.错误
正确答案：正确
18、电路如图所示，此电路的时间常数为（）ms。
A.6
B.3
C.1.5
正确答案：3
第四章单元测试
1、功率因数低会带来的不良影响有（）。
A.电源的利用率高
B.电源的利用率低
C.线路损耗小
D.线路损耗大
正确答案：电源的利用率低；线路损耗大
2、工业上负载的性质大都是容性的。（）
A.正确
B.错误
正确答案：错误
3、在电感与电容并联的正弦交流电路中，当XLXC时，电压u与i的相位关系应是u超前于i。（）
。
A.正确
B.错误
正确答案：错误
4、图示正弦交流电路中，已知
，R=10Ω，XL=30Ω则u2=（）。
A.
B.
C.
正确答案：
5、如图所示正弦交流电路中，电流表A1的读数是5A，电流表A3的读数是4A，则电路中电流表A2的读数是1A。（）
。
A.正确
B.错误
正确答案：错误
6、在R、L、C串联电路中，已知R=XL=5Ω，XC=8Ω，则电路的性质为（）。
A.容性
B.阻性
C..不确定
D.感性
正确答案：容性
7、RL串联的正弦交流电路中，下列各式中错误的是（）。
A.
B.
C.
正确答案：
8、图示电路中，电压相量U=50∠30°V，阻抗Z=3+j4Ω，则电路中的电流相量I为（）。
A.10∠53.1°A
B.10∠30°A
C.10∠-23.1°A
D.10∠23.1°A
正确答案：10∠-23.1°A
9、下列各式正确的是（）。
A.
B.i=U/Z
C.i=u/Z
正确答案：
10、若C = 1F，某时刻电容两端电压有效值为2V，则此时流过电容的电流为（）。
A.不能确定
B.2 A
C.–2 A
D.0.5 A
正确答案：不能确定
11、正弦交流电路中，电感元件的端电压有效值保持不变，因电源频率变化而使其电流减小，据此可判断频率（）。
A.无法判定
B.降低
C.升高
正确答案：升高
12、下列表达式中不正确的是（）。
A.
B.
C.
D.
正确答案：
13、若已知
则它们之间的相位差
为（）。
A.
B.
C.
D.
正确答案：
14、正弦交流电流的最大值
与有效值I之比
为（）。
A.
B.
C.
D.
正确答案：
15、图示正弦交流电路中，已知
，则其有功功率P等于（）W。
A.250
B.100
C.1000
D.2000
正确答案：250
16、已知单相交流电路中某容性负载视在功率为5kVA，有功功率为4kW，则其无功功率Q为（）kVar。
A.-3
B.1
C.3
D.9
正确答案：-3
17、若已知
则它们之间的相位关系称为（）。
A.同相
B.正交
C.反相
正确答案：反相
18、若已知
，则该交流电流的周期为10ms。
A.正确
B.错误
正确答案：错误
第五章单元测试
1、负载星形联结时，负载两端的电压是电源的相电压。
A.正确
B.错误
正确答案：正确
2、对称三相负载是指（）。
A.
B.
C.
正确答案：
3、已知某三相四线制电路线电Uab=380∠13°V，Ubc=380∠-107°V，Uca=380∠133°V，当t=12s时三个相电压之和为（）。
A.
D.380V
正确答案：0V
4、有一个三相电源，已知其
，则这个三相电源的相序是（）。
A.A-C-B
B.A-B-C
正确答案：A-C-B
5、对称星形负载R接于对称三相三线制电源上，如图所示，若电源线电压为380V，当开关S打开后，电压的测量值为（）。
A.220V
B.380V
C.110 V
D.190 V
正确答案：190 V
6、对称星形负载R接于对称三相三线制电源上，如图所示，当开关S闭合时电流测量值为1A，则当开关S打开后电流表的测量值为（）A。
A.2
B.
C.
D.1
正确答案：
7、对称三相电路的有功功率
，其中φ角为负载的阻抗角。
A.正确
B.错误
正确答案：正确
8、某三相电路中A、B、C三相的无功功率分别为QA、QB、QC，则该三相电路总无功功率Q为（）。
A.
B.
C.
正确答案：
9、对称三角形负载R接于对称三相三线制电源上，如图所示。当开关S闭合时，电流表测量值为1A，则当开关S打开后，电流表测量值为（）。
A.1
B.
正确答案：1
10、当用两表法测量三相三线制电路的有功功率时，每个表的读数都是具有实际意义的。
A.正确
B.错误
正确答案：错误
11、负载三角形联结时，负载两端的电压是电源的相电压。
A.正确
B.错误
正确答案：错误
12、三相对称负载的有功功率可以采取下列哪种测量方法？
A.一表法
B.四表法
C.三表法
D.两表法
正确答案：一表法；三表法 ；两表法
13、对称三相电路的有功功率的计算公式正确的是（）。
A.
14、三相电源中，关于相-线电压之间关系描述正确的是（）。
A.相电压是线电压的倍
B.线电压大小是相电压的倍
C.线电压超前于其对应的相电压
D.相电压滞后于其对应的线电压
正确答案：线电压大小是相电压的倍；线电压超前于其对应的相电压；相电压滞后于其对应的线电压
15、某三相电路中A、B、C三相的有功功率分别为PA、PB、PC，则该三相电路总有功功率P为（）。
A.
B.
C.
正确答案：
16、对称三相电路的有功功率
，其中φ角为（）。
A.线电压与相电流之间的相位差
B.相电压与相电流之间的相位差
C.线电压与线电流之间的相位差
正确答案：相电压与相电流之间的相位差
17、在三相电路中，什么情况下，
。（）
A.星形
B.三角形
C.星形和三角形均可
正确答案：三角形
18、额定电压为220V的三相对称负载，用线电压为380V的三相对称电源供电时，三相负载应连接成（）。
A.不确定
B.三角形
C.星形
正确答案：星形
19、三个额定电压为380V的单相负载，当用线电压为380V的三相四线制电源供电时应接成（）形。
A.D
B.U
C.不确定
正确答案：D
20、对称星形负载Z接于对称三相四线制电源上，如图所示，若电源线电压为380V，当在X点断开时，负载Z端的电压有效值u为（）。
A.110 V
B.220V
C.380V
D.190 V
正确答案：220V
第六章单元测试
1、放大电路的输入电阻越大越好，输入电阻越大，输入电压对信号源的衰减越大。
A.正确
B.错误
正确答案：错误
2、放大电路的输出电阻越小越好，输出电阻越小，输出电压越大越稳定。
A.正确
B.错误
正确答案：正确
3、如图所示电路，是放大电路的电路模型，则其电流增益为（）。
A.
B.
C.
D.
正确答案：
4、对于如图所示的多级放大电路，其总的电压增益为（）。
A.Au1/Au2
B.Au1×Au2
C.Au2
D.Au1
正确答案：Au1×Au2
5、对于如图所示的多级放大电路，其输出电阻为（）。
A.ri1
B.ro2
C.ri2
D.ro1
正确答案：ro2
6、多级放大电路级联时，在计算单级放大电路增益Aui时，要考虑前后级的影响。一般将后级作为前级的负载来处理。
A.正确
B.错误
正确答案：正确
7、多级放大电路级联时，其中单个放大电路的放大倍数相互对立，互不影响。
A.正确
B.错误
正确答案：错误
8、对于如图所示的多级放大电路，其输入电阻为（）。
A.ri1
B.ro1
C.ro2
D.ri2
正确答案：ri1
9、差模输入信号指的是在两个输入端加上大小相等，极性相同的信号。
A.正确
B.错误
正确答案：错误
10、差分放大电路有两个输入端，其名称为（）。
A.同相输入端
B.同性输入端
C.反相输入端
D.反性输入端
正确答案：同相输入端；反相输入端
11、共模电压增益反映了差分放大器放大无用信号的能力。
A.正确
B.错误
正确答案：错误
12、差模电压增益反映了差分放大器放大有用信号的能力。
A.正确
B.错误
正确答案：正确
13、共模输入信号指的是在两个输入端加上大小相等，极性相反的信号。
A.正确
B.错误
正确答案：错误
第七章单元测试
1、理想运算放大器无论工作在线性区还是非线性区，虚断都成立的原因是（）。
A.差模输入电阻无穷大
B.输出电阻为0
C.开环电压放大倍数无穷大
D.共模抑制比无穷大
正确答案：差模输入电阻无穷大
2、理想运算放大器工作在线性区，分析的依据是（）。
A.u+=u- i+=i-
B.u+=u- i+=i-=0
C.u+=u-=0 i+=i-
正确答案：u+=u- i+=i-=0
3、理想运算放大器工作在线性区，虚短成立的原因是（）。
A.差模输入电阻无穷大
B.共模抑制比无穷大
C.输出电阻为0
D.虚短成立，虚断不成立 开环电压放大倍数无穷大
正确答案：虚短成立，虚断不成立 开环电压放大倍数无穷大
4、理想运算放大器的（）。
A.差模输入电阻等于零，开环输出电阻等于零
B.差模输入电阻趋于无穷大，开环输出电阻趋于无穷大
C.差模输入电阻趋于无穷大，开环输出电阻等于零
D.差模输入电阻等于零，开环输出电阻趋于无穷大
正确答案：差模输入电阻趋于无穷大，开环输出电阻等于零
5、集成运算放大器是一种高增益直接耦合多级放大器。（）
A.正确
B.错误
正确答案：正确
6、图示电路中，运放的Uom=±10V，若输入电压为直流正值，输出电压将随时间流逝一直反方向增加。这种说法对吗？
。
A.正确
B.错误
正确答案：错误
7、同相比例运算电路如图所示。该电路的输出电阻为（）。
A.1
B.0
正确答案：0
8、欲增加电路的输入电阻，同时稳定输出电压，应引入（）。
A.电流并联负反馈
B.电压并联负反馈
C.电流串联负反馈
D.电压串联负反馈
正确答案：电压串联负反馈
9、串联负反馈使输入电阻增加，并联负反馈使输入电阻减小。（）
A.正确
B.错误
正确答案：正确
10、负反馈增大了放大电路的放大倍数，提高了放大电路的稳定性。（）
A.正确
B.错误
正确答案：错误
11、综合衡量集成运放的放大能力和抗温漂、抗共模干扰的能力的指标是（）。
A.共模抑制比
B.差模输入电阻
C.开环差模电压放大倍数
正确答案：共模抑制比
12、运算放大器的输出电压与反相输入端加入的信号（）。
A.同相
B.反相
C.无关
正确答案：反相
13、电路如下图所示，试判断该电路的反馈类型为（）。
A.电流并联负反馈
B.电压串联负反馈
C.电压并联负反馈
D.电流串联负反馈
正确答案：电压串联负反馈
14、电路如图所示。已知ui1=0.5V，ui2=1V，则uo=（）V。
A.-1
B.1
C.0.5
D.-0.5
正确答案：1
15、电路如图所示。uo=（）ui。
A.10
B.5
C.6
D.8
正确答案：5
16、零点漂移就是当集成运算放大器的输入信号为零时，其输出电压不断地在零点附近缓慢变化的现象。
A.正确
B.错误
正确答案：正确
17、如图所示的电路中，已知ui1=1V，ui2=2V，则uo=（）V。
A.3
B.-3
C.-4
D.4
正确答案：-4
18、电路如图所示。若要实现uo=－10ui1－2ui2，则R1=（）kΩ，R2=（）kΩ。
A.-10，-50
B.10，50
C.10，2
D.-10，-2
正确答案：10，50
19、电路如图所示。改变负载电阻RL对io（）影响。
A.没有
B.有
C.不确定
正确答案：没有
20、电压负反馈使输出电阻增加，电流负反馈使输出电阻减小。
A.正确
B.错误
正确答案：错误
第八章单元测试
1、为使基本R-S触发器处于“置1”状态，SD=（），RD=（）。
A.SD=0，RD=1
B.SD=1，RD=0
C.SD=1，RD=1
D.SD=0，RD=0
正确答案：SD=0，RD=1
2、由4选1数据选择器构成的电路如图所示，其最简与或表达式为（）。
A.
3、8选1数据选择器，其地址输入端有（）。
A.2个
B.3个
C.8个
D.4个
正确答案：3个
4、一个逻辑电路，有三个输入（A，B，C）和一个输出F。当三个输入的和为奇数时，输出F为1。该电路的逻辑状态表如下所示，该状态表是否正确？
。
A.正确
B.错误
正确答案：正确
5、一个逻辑电路，有三个输入（A，B，C）和一个输出F。当三个输入的和为奇数时，输出F为1。根据正确的逻辑状态表写出逻辑表达式（）。
A.
B.
正确答案：
6、与逻辑函数
表达同一逻辑关系的表达式有（）。
A.
；F3=AB+CD+C；F2=（C+A）（C+B）
7、对于边沿触发的D触发器，下面（）是正确的。
A.输出状态的改变发生在时钟脉冲的边沿
B.输出跟随每一个时钟脉冲的输入
C.要输出的状态取决于D输入
正确答案：输出状态的改变发生在时钟脉冲的边沿；输出跟随每一个时钟脉冲的输入；要输出的状态取决于D输入
8、二进制加法计数器从0计数到十进制24时，需要5个触发器构成，有7个无效状态。
A.正确
B.错误
正确答案：正确
9、图所示波形是一个（）进制加法计数器的波形图。
A.4
B.2
C.12
D.6
正确答案：6

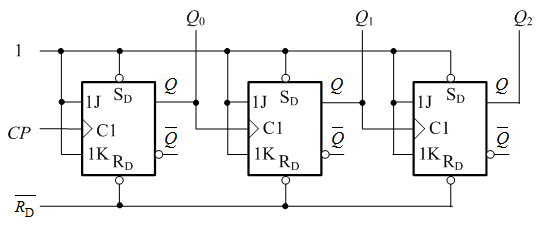

10、电路如图所示，假设电路中各触发器的当前状态Q2 Q1 Q0为100，请问在时钟作用下，触发器下一状态Q2 Q1 Q0为（）。
A.101
B.000
C.100
D.011
正确答案：011
11、74LS161状态如图所示，下一个脉冲过后，Q3Q2Q1Q0=（）。
A.1011
B.1010
C.1100
D.1001
正确答案：1100
12、钟控R-S触发器的输出状态为（）。
A.不确定
B.1
C.0
正确答案：0
13、四选一数据选择器，输出D1，地址端的输入为（）。
A.00
B.11
C.10
D.01
正确答案：01
14、计数器是对脉冲的个数进行计数，具有计数功能的电路。
A.正确
B.错误
正确答案：正确
15、时序逻辑电路根据工作方式的不同可分为同步时序逻辑电路和异步时序逻辑电路。
A.正确
B.错误
正确答案：正确
16、两片74LS161连接的计数电路如图所示。该电路实现（）进制计数器。
A.42
B.34
C.56
D.24
正确答案：34
17、74LS161连接的计数电路电路如图所示，该计数电路构成的是（）进制计数器。
A.10
B.9
C.8
D.7
正确答案：10
18、触发器的特点（）。
A.可以有一个或多个输入，但只有两个输出。
B.输入信号可将输出置成0态或1态。
C.触发器具有记忆功能。
D.输出有两个稳定状态，0态和1态。
正确答案：可以有一个或多个输入，但只有两个输出。输入信号可将输出置成0态或1态。触发器具有记忆功能。输出有两个稳定状态，0态和1态。
19、有一火灾报警系统，设有烟感、温感、紫外光感三种不同类型的火灾探测器。为了防止误报警，只有当其中有两种或两种以上类型的探测器发出火灾探测信号时，报警系统才产生报警控制信号，试设计产生报警控制信号的电路。
A.0000111
B.0010111
C.0101000
D.0001101
正确答案：0010111
20、3位二进制计数器可以构成模值为23+1的计数器。
A.正确
B.错误
正确答案：错误
第九章单元测试
1、一个复数的极坐标式为10∠60°，则它的代数式是（）。
A.
B.
C.
正确答案：
2、j为虚数的单位，j2=-1，所以当一个复数乘以j时，模不变，幅角（）。
A.不变
B.减小90度
C.增大90度
正确答案：增大90度
3、已知复数A=100∠30°，B=50∠15°，则它们的和为B=150∠45°。（）
A.正确
B.错误
正确答案：错误
4、已知复数A=100∠30°，B=50∠15°，它们的商A/B为
A.2∠2°
B.2∠15°
C.50∠15°
正确答案：2∠15°
5、一个复数的代数式为3-j4，则它的极坐标式是（）。
A.5∠-53°
B.5∠53°
C.5∠-37°
正确答案：5∠-53°
