智慧树知到《电工电子应用技术》章节测试答案
智慧树知到《电工电子应用技术》章节测试答案
第一章单元测试
1、如图所示由555定时器组成的电路是（）。
A.施密特触发器
B.多谐振荡器
C.单稳态电路
D.双稳态电路
正确答案：施密特触发器
2、由555集成定时器构成的多谐振荡器的功能是（）。
A.输出一定频率的矩形波
B.将变化缓慢的信号变为矩形波
C.输出一定频率的正弦波
D.其余选项都不对
正确答案：输出一定频率的矩形波
3、555定时器构成的单稳态触发器其稳定状态是（）状态。
A.1
B.0
C.1或者0
D.其余选项都不对
正确答案：0
4、555定时器的4脚是置零输入端，只要在此脚加上高电平，输出端便立即被置成低电平。（）
A.正确
B.错误
正确答案：错误
5、基本R-S触发器，已知Q=1，则SD=（），RD=（）。
A.SD=0，RD=0
B.SD=0，RD=1
C.SD=1，RD=0
D.SD=1，RD=1
正确答案：SD=0，RD=1

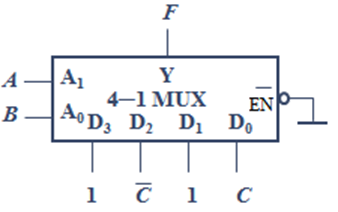

6、由4选1数据选择器构成的电路如图所示，其最简与或表达式为（）。
A.
7、8选1数据选择器，其地址输入端有（）。
A.2
B.3
C.4
D.8
正确答案：3

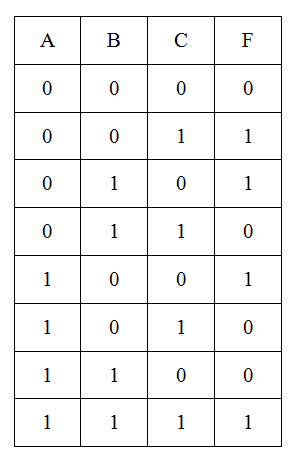

8、一个逻辑电路，有三个输入（A，B，C）和一个输出F。当三个输入的和为偶数时，输出F为1。该电路的逻辑状态表如下所示，该状态表是否正确？
。
A.正确
B.错误
正确答案：错误

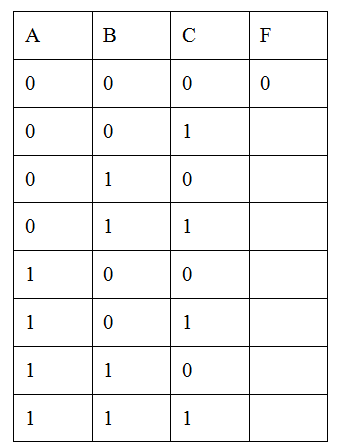

9、一个逻辑电路，有三个输入（A，B，C）和一个输出F。当三个输入的和为奇数时，输出F为1。根据正确的逻辑状态表写出逻辑表达式（）。
A.
10、与逻辑函数
表达同一逻辑关系的表达式有（）。
A.
；F2=（C+A）（C+B）；F3=AB+CD+C
11、对于边沿触发的D触发器，下面（）是正确的。
A.输出状态的改变发生在时钟脉冲的边沿
B.要输出的状态取决于D输入
C.输出跟随每一个时钟脉冲的输入
正确答案：输出状态的改变发生在时钟脉冲的边沿；要输出的状态取决于D输入；输出跟随每一个时钟脉冲的输入
12、若要从0计数到十进制24，至少需要5个触发器实现。
A.正确
B.错误
正确答案：正确
13、图所示波形是一个（）进制加法计数器的波形图。
A.2
B.4
C.6
D.12
正确答案：6

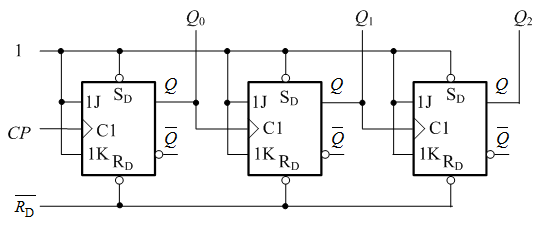

14、由JK触发器构成的时序电路如图所示，假设当前状态Q2Q1Q0为011，问经过一个时钟脉冲，触发器的状态Q2Q1Q0为（）。
A.000
B.010
C.100
D.101
正确答案：010
15、74LS161状态如图所示，下一个脉冲过后，Q3Q2Q1Q0=（）。
A.1001
B.1010
C.1011
D.1100
正确答案：1100
16、有一火灾报警系统，设有烟感、温感、紫外光感三种不同类型的火灾探测器。为了防止误报警，只有当其中有两种或两种以上类型的探测器发出火灾探测信号时，报警系统才产生报警控制信号，试设计产生报警控制信号的电路。完善真值表为（）。
A.0000111
B.0010111
C.0101000
D.0001101
正确答案：0010111
17、时序逻辑电路根据工作方式的不同可分为同步时序逻辑电路和异步时序逻辑电路。
A.正确
B.错误
正确答案：正确

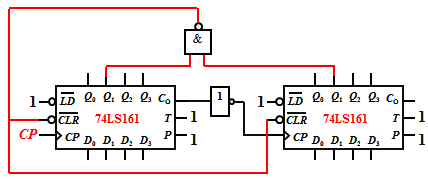

18、两片74LS161连接的计数电路如图所示。该电路实现（）进制计数器。
A.24
B.34
C.42
D.56
正确答案：34
19、74LS161连接的计数电路电路如图所示，该计数电路构成的是（）进制计数器。
A.7
B.8
C.9
D.10
正确答案：10
20、钟控R-S触发器的输出状态为（）。
A.0
B.1
C.不确定
正确答案：0
第二章单元测试
1、某10位DAC输出电压为0~10V，其最低输出电压约为（）mV。
A.9.8
B.1
C.2
正确答案：9.8
2、如果将一个最大幅值5.1V的模拟信号转换为数字信号，要求模拟信号每变化20mV能使数字信号最低位（LSB）发生变化，应选（）位的模数转换器。
A.6
B.8
C.10
D.12
正确答案：8
3、设逐次逼近A/D转换器的参考电压UR=-8V，输入模拟电压为2V。如果用4位逐次逼近型A/D转换器来转换，则输出的4位码（d3d2d1d0）为（）。
A.0001
B.0010
C.0100
D.1000
正确答案：0100

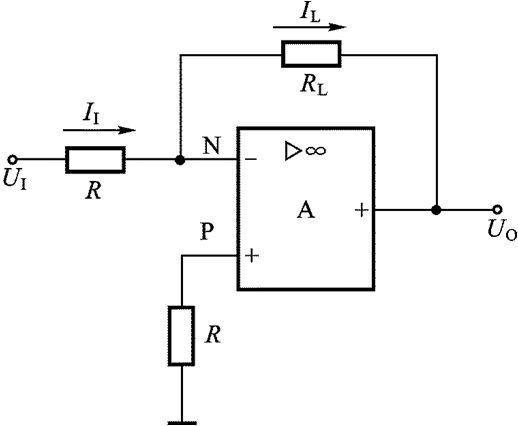

4、下图中，输出电流IL 与（）有关。
A.输入电压
B.R
C.RL
正确答案：输入电压；R
5、按照允许通过的信号的频率范围，滤波器分为（）滤波器。
A.高通
B.低通
C.带通
D.带阻
正确答案：高通；低通；带通；带阻

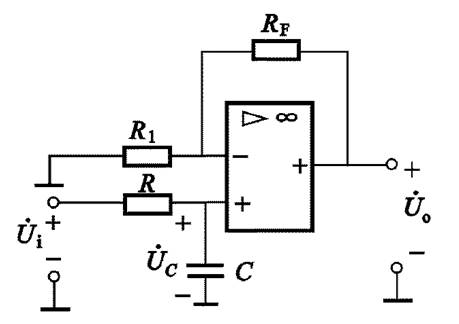

6、下图中，有源滤波器的截止频率与（）有关。
A.RF
B.R1
C.R
D.C
正确答案：R；C
7、对于变压器式位移传感器，铁心的位移正比于感应电动势的变化。（）
A.正确
B.错误
正确答案：正确
8、某光电式转速传感器，其开孔盘上有120个孔，被测转速为120r/min，则测量电路在1s内测量到了（）个脉冲。
A.240
B.120
C.60
正确答案：240
9、电容式液位传感器可以测量非导电液体的液位。（）
A.正确
B.错误
正确答案：错误
10、利用差压式液位传感器测量某一介质的液位时，液位与（）成正比。
A.液位起点压力
B.液位起点和液面上部气体的压力差
正确答案：液位起点和液面上部气体的压力差
11、压力传感器对物理学中的“压力”进行测量。（）
A.正确
B.错误
正确答案：错误
12、当金属电阻应变片受到外力作用时，其（）发生变化。
A.长度
B.横截面积
C.电阻率
正确答案：长度；横截面积
13、欲测量500°C左右的温度，可采用（）。
A.铂电阻
B.铜电阻
正确答案：铂电阻
14、为消除导线电阻对温度测量的影响，热电阻测温线路采用（）线制。
A.二
B.三
C.四
正确答案：三
15、热电偶的热电动势只与两端温度有关，与导体材料无关。（）
A.正确
B.错误
正确答案：错误
16、某介质的实际温度为580°C，用冷端温度为30°C的镍铬（）镍硅热电偶进行测量。已知该热电偶分度表上580°C对应的热电动势为24.055mV，30°C对应的热电动势为1.203mV，则该热电偶测得的热电动势为25.258mV。
A.正确
B.错误
正确答案：错误
17、电压互感器的二次绕组可以短路。（）
A.正确
B.错误
正确答案：错误
18、测量用互感器就是与测量仪表配合使用的小型变压器。（）
A.正确
B.错误
正确答案：正确
19、变送器包括（）环节。
A.信号变换
B.放大
C.滤波
D.线性化
E.标准化
正确答案：信号变换；放大；滤波；线性化；标准化
20、量程为0～100°C的温度变送器，当测量温度为（）°C时，输出电流为16mA。
A.16
B.75
C.8
正确答案：75
第三章单元测试
1、直流稳压电源的组成包括（）。
A.变压器
B.整流电路
C.滤波电路
D.稳压电路
正确答案：变压器；整流电路；滤波电路；稳压电路
2、整流电路可将正弦电压变为脉动的直流电压。
A.正确
B.错误
正确答案：正确

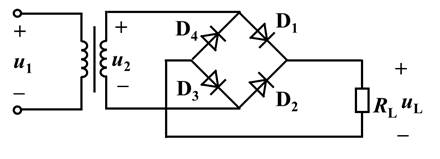

3、电路如图所示，在输入u2的正半周，导通的二极管是（）。
A.D1和D2
B.D1和D3
C.D4和D2
D.D4和D3
正确答案：D1和D3
4、单相桥式整流电路，变压器副边电压的有效值是U2，则输出电压的平均值UL =（）U2。
A.0.45
B.0.9
C.1
正确答案：0.9
5、已知变压器副边电压的有效值为10V，桥式整流电容滤波电路中每个二极管承受的最高反向电压约为（）。
A.10
B.12
C.14
D.28
正确答案：14
6、某桥式整流电容滤波电路，已知电路带负载正常工作时输出电压为24V，则该电路空载时输出电压约为（）V。
A.18
B.20
C.24
D.28
正确答案：28
7、W7815三端集成稳压器中的“15”是指（）。
A.输入电压值
B.输出的稳定电压值
C.最大输出电流值
正确答案：输出的稳定电压值
8、三端固定式输出集成稳压器的三个端分别是（）。
A.输入端
B.输出端
C.电源端
D.公共端
正确答案：输入端；输出端；公共端

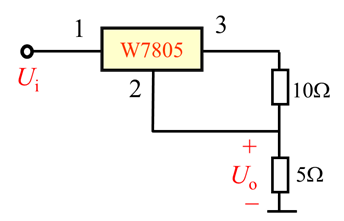

9、由三端固定式输出稳压器组成的电路如图所示，输出Uo=5V。
。
A.正确
B.错误
正确答案：错误

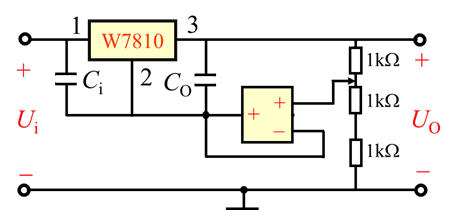

10、若输入Ui=25V，下面的电路是否可以正常工作？
A.可以
B.不可以
正确答案：不可以
第四章单元测试
1、变压器按用途一般可分为（）三种。
A.电力变压器
B.特种变压器
C.仪用变压器
D.磁场变压器
正确答案：电力变压器；特种变压器；仪用变压器
2、变压器的铁心采用导磁性能好的硅钢片叠压而成，能减小变压器的（）。
A.铁损耗
B.铜损耗
C.机械损耗
D.不确定
正确答案：铁损耗
3、两个完全相同的交流铁心线圈，分别工作在电压相同而频率不同的（f1f2）两电源下，此时线圈的磁通Φ1和Φ2关系是（）。
A.Φ1Φ2
B.Φ1；Φ2
C.Φ1=Φ2
D.不确定
正确答案：Φ1；Φ2
4、两个直流铁心线圈除了铁心截面积不同（S1=2S2）外，其他参数都相同。若两者的磁感应强度相等，则两线圈的电流I1和I2的关系为（）。
A.I1=2 I2
B.I1= I2/2
C.I1=I2
D.不确定
正确答案：I1=I2
5、电机和变压器的铁心采用永磁材料。（）
A.正确
B.错误
正确答案：错误
6、磁感应强度一定时，磁场强度与铁磁材料的磁导率成正比。（）
A.正确
B.错误
正确答案：错误
7、某负载RL经K=10的理想变压器接到内阻R0=800Ω的信号源上达到阻抗匹配，由此可知此负载RL为（）Ω。
A.8
B.0.8
C.80
D.800
正确答案：8
8、变压器的铁损包含（），它们与电源的电压和频率有关。
A.磁滞损耗和磁阻损耗
B.磁滞损耗和涡流损耗
C.涡流损耗和磁化饱和损耗
D.不确定
正确答案：磁滞损耗和涡流损耗
9、自耦变压器的特点是二次绕组是一次绕组的一部分（）。
A.正确
B.错误
正确答案：正确
10、电动机是将电能转换为机械能的设备。
A.正确
B.错误
正确答案：正确
11、三相异步电动机在额定电压和额定频率下运行时，若负载发生变化，则旋转磁场每极的磁通（）。
A.基本保持不变
B.随负载增大而增大
C.随负载增大而减小
D.其余选项都不对
正确答案：基本保持不变
12、三相异步电动机的转速越高，其转差率（）。
A.越大
B.越小
C.不变
D.其余选项都不对
正确答案：越小
13、三相异步电动机产生的电磁转矩是由于（）。
A.定子磁场与定子电流的相互作用
B.转子磁场与转子电流的相互作用
C.旋转磁场与转子电流的相互作用
D.其余选项都不对
正确答案：旋转磁场与转子电流的相互作用
14、三相异步电动机的定子端电压降低到额定值的90%，其启动转矩将（）。
A.不变
B.减小到额定值的81%
C.减小到额定值的90%
D.其余选项都不对
正确答案：减小到额定值的81%
15、电动机铭牌上所标额定电压是指电动机绕组的线电压。
A.正确
B.错误
正确答案：正确
16、采用降压法启动的三相异步电动机启动时必须处于（）。
A.轻载或空载
B.满载
C.超载
D.其余选项都不对
正确答案：轻载或空载
17、欲使电动机反转，可采取的方法是（）。
A.将电动机端线中任意两根对调后接电源
B.将三相电源任意两相和电动机任意两端线同时调换后接电动机
C.将电动机的三根端线调换后接电源
D.其余选项都不对
正确答案：将电动机端线中任意两根对调后接电源
18、一台八极三相异步电动机，其同步转速为6000 r/min，则需接入频率为（）的三相交流电源。
A.50 Hz
B.60 Hz
C.100 Hz
D.400 Hz
正确答案：400 Hz
19、三相异步电动机的额定功率PN=10kW，额定电压UN＝220 V，功率因数cosΦN＝0.85，效率η＝0.8，可推算额定电流IN（）。
A.38.59 A
B.26 A
C.10.3 A
D.31 A
正确答案：38.59 A
第五章单元测试
1、下面低压控制电器符号是（）。
A.交流接触器辅助常开触点
B.闸刀开关
C.交流接触器主触点
D.控制按钮
正确答案：闸刀开关

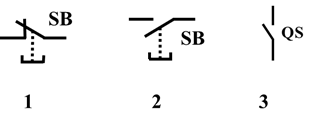

2、常开按钮的电路符号是（）。
A.1
B.2
C.3
正确答案：2
3、下面符号属于交流接触器的是（）。
A.1
B.2
C.3
D.4
正确答案：1；4
4、在继电接触器控制系统中，熔断器能实现（）保护。
A.失压
B.短路
C.漏电
正确答案：短路
5、热继电器触点的图形符号是（）。
A.1
B.2
C.3
D.4
正确答案：1
6、在电动机的继电器接触器控制电路中，热继电器的功能是实现（）。
A.过载保护
B.零压保护
C.短路保护
正确答案：过载保护
7、下面的控制电路能否实现点动控制。
A.能
B.不能
正确答案：不能
8、在电动机连续运行控制电路中，失压零压保护是由（）实现的。
A.闸刀开关
B.交流接触器
C.热继电器
D.熔断器
正确答案：交流接触器
9、下面是小明设计的电动机连续运行控制电路，共有（）处错误。
A.3
B.4
C.5
D.6
正确答案：5
10、控制电路如图所示，按下SB3，交流接触器KM线圈得电，电动机运行；松开SB3，交流接触器KM线圈断电，电动机停止。
。
A.正确
B.错误
正确答案：错误
11、两处可以停车的两个停车按钮要（）。
A.并联
B.串联
C.串联、并联都可以
正确答案：串联
12、接触器KM1动作后接触器KM2才能动作，需要（）。
A.在KM1的线圈回路中串入KM2的常开触点
B.在KM1的线圈回路中串入KM2的常闭触点
C.在KM2的线圈回路中串入KM1的常开触点
D.在KM2的线圈回路中串入KM1的常闭触点
正确答案：在KM2的线圈回路中串入KM1的常开触点
13、电路如图所示，KM1控制电动机M1，KM2控制电动机M2，已知M1和M2均未运行，若要启动M2，如何操作？（）
A.按动SB2
B.按动SB1
C.先按动SB1，再按动SB2
正确答案：先按动SB1，再按动SB2
14、如图所示控制电路可实现（）。
A.三相异步电动机的正、停、反控制
B.三相异步电动机的正、反、停控制
C.三相异步电动机的正反转控制
正确答案：三相异步电动机的正、停、反控制

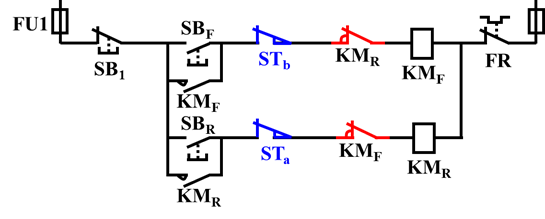

15、某运动部件H由电动机拖动，在A、B两地分别放置行程开关STa和STb，交流接触器KMF控制电动机正转，H前进，交流接触器KMR控制电动机反转，H后退，电动机的控制电路如图所示，分析该控制电路实现的功能。（）
A.H在A地时，只能前进不能后退
B.H前进到达B地立即停止
C.H在B地时，可以前进也可以后退
D.在H前进或后退途中均可停，再启动时既可进也可退
正确答案：H在A地时，只能前进不能后退；H前进到达B地立即停止；在H前进或后退途中均可停，再启动时既可进也可退
16、在控制电路中，若电压允许，电器的线圈可以串联连接。
A.正确
B.错误
正确答案：错误
第六章单元测试
1、电流对人体造成的伤害包括电击和电伤。
A.正确
B.错误
正确答案：正确
2、电灼烧、电烙伤和皮肤金属化属于电伤。
A.正确
B.错误
正确答案：正确
3、0.1A电流很小，不足以致命。
A.正确
B.错误
正确答案：错误
4、下面（）属于我国规定的安全电压值。
A.42V
B.36V
C.24V
D.60V
正确答案：42V；36V；24V
5、当有电流在接地点流入地下时，电流在接地点周围土壤中产生电压降。人在接地点周围，两脚之间出现的电压称为（）。
A.跨步电压
B.临界电压
C.故障电压
正确答案：跨步电压
6、图示电路采用的是接零保护。
。
A.正确
B.错误
正确答案：正确
7、在中性点接地的供电系统中，应采用（）。
A.接零保护
B.接地保护
正确答案：接零保护
8、图示三孔插座（正向面对）安装接线正确。
。
A.正确
B.错误
正确答案：错误
9、在中性点不接地的380V/220V低压系统中，一般要求保护接地电阻R小于等于（）W。
A.2
B.4
C.16
D.48
正确答案：4
10、把电气设备的金属外壳接地，称为接地保护。
A.正确
B.错误
正确答案：正确
