绪论单元测试
1、下面哪些方法有助于学习好这门课？在学习过程中，注重基本概念和基本规律的掌握，注重实践，多观察、思考、研讨自己身边的所见产品，借助模型、轴测图、实物等增加生产实践知识和表象积累，培养和发展空间想象能力和思维能力。将物体和图样相结合，由浅入深，通过由空间到平面，由平面到空间的反复读、画、想的实践进行学习。同时要及时、认真地完成习题和作业
A.借助模型、轴测图、实物等增加生产实践知识和表象积累
B.在反复读、画、想的实践进行学习
C.注重基本概念和基本规律的掌握
D.注重实践，多观察、思考、研讨自己身边的所见产品
正确答案：借助模型、轴测图、实物等增加生产实践知识和表象积累；在反复读、画、想的实践进行学习；注重基本概念和基本规律的掌握；注重实践，多观察、思考、研讨自己身边的所见产品
2、工程图样是：
A.根据投影、标准或有关规定，表示工程对象并有必要的技术说明的图
B.用计算机绘制的三维立体
C.用多面正投影绘制的图
D.根据投影原理、标准或有关规定，表示工程对象并有必要的技术说明的图
正确答案：根据投影原理、标准或有关规定，表示工程对象并有必要的技术说明的图
3、课程目标中，培养图形表达能力、理解能力是指：
A.读图能力
B.用二维平面图形表达三维空间物体形状的能力
C.使用现代工具
D.会创造性构形设计
正确答案：读图能力；用二维平面图形表达三维空间物体形状的能力；使用现代工具
4、工程制图课程的制图基础是指：
A.构型方法基础
B.表达技术基础
C.绘图能力基础
D.工程规范基础
正确答案：构型方法基础；表达技术基础；绘图能力基础；工程规范基础
5、工程制图课程的任务就是培养绘图能力。
A.正确
B.错误
正确答案：错误
6、工程制图课程的通用性是指：
A.是指它为工程和视觉想象力提供了一个方法
B.是指工程图学被广泛应用在机械、电子、航空航天等工程领域
C.是工程界跨地域、跨行业的通用语言
D.是一门理论与工程实践联系密切的课程
正确答案：是工程界跨地域、跨行业的通用语言
7、工程制图课程的基础性是指：
A.是工程图形技术基础课程之一
B.是工程技术人员和科技工作者学习和掌握工程图形技术的基础
C.是培养创新思维的基础
D.是后续专业课程学习和实践的平台
正确答案：是工程图形技术基础课程之一；是工程技术人员和科技工作者学习和掌握工程图形技术的基础；是培养创新思维的基础；是后续专业课程学习和实践的平台
8、在科学研究中，图形具有形象性、直观性和简洁性的特点。
A.正确
B.错误
正确答案：正确
9、工程图样可以用二维图形表达方法为：
A.可以用三维图形表达
B.透视图
C.可以由计算机生成。
D.可以用手工绘制
正确答案：可以用三维图形表达；可以由计算机生成。可以用手工绘制
10、工程图学是研究工程图样表达与技术交流的一门学科。
A.正确
B.错误
正确答案：正确
第一章单元测试

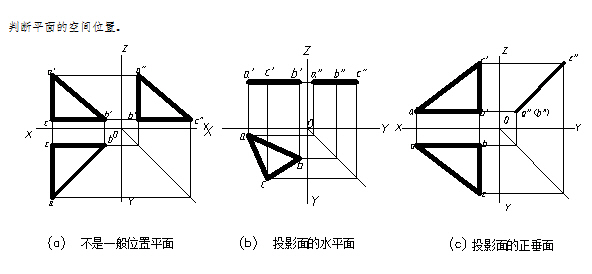

1、判断平面的空间位置
A.（b）
B.（c）
C.（a）
正确答案：（b）
2、关于投影面平行于H面的投影特性，哪个说法是正确的？
A.正面投影积聚成为一条直线且平行于OX轴
B.侧面投影积聚成为一条直线且平行于OYW轴
C.平面与H面的夹角为90°
D.水平投影反映平面的实形
正确答案：正面投影积聚成为一条直线且平行于OX轴；侧面投影积聚成为一条直线且平行于OYW轴；水平投影反映平面的实形
3、关于投影面的铅垂面，说法正确的是？
A.正面投影和侧面投影均为平面图形的仿射形投影
B.水平投影与OX 的夹角反映平面与侧面的夹角
C.水平投影积聚成为一条直线且倾斜于投影轴
D.水平投影积聚成为一条直线
正确答案：正面投影和侧面投影均为平面图形的仿射形投影；水平投影积聚成为一条直线且倾斜于投影轴

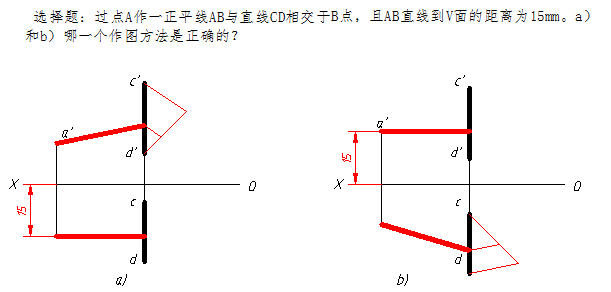

4、求直线作图方法哪个是正确的？
A.a）
B.b）
正确答案：a）

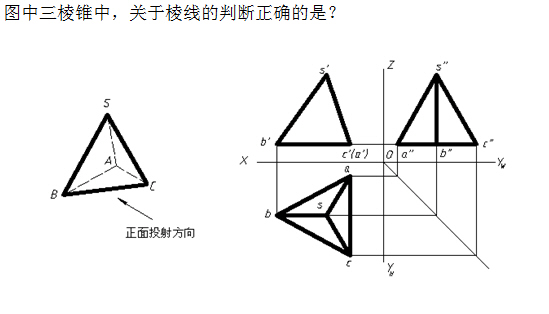

5、判断直线位置
A.AB是水平线
B.AC是侧平线
C.SB是正平线
D.SC是一般位置线
正确答案：AB是水平线；SB是正平线；SC是一般位置线

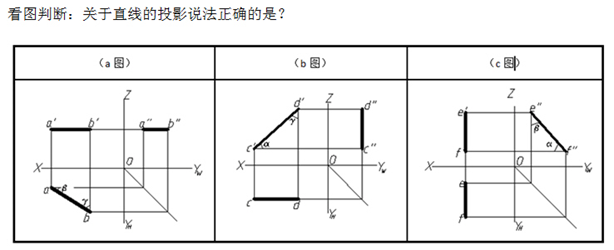

6、判断直线的投影位置
A.b图是水平线
B.c图是侧平线
C.a图不是水平线
D.a图是正平线
正确答案：c图是侧平线

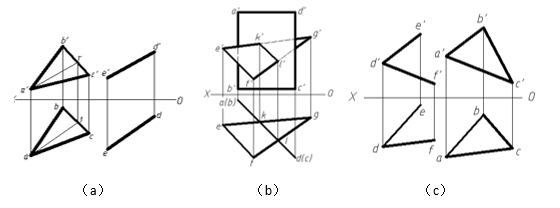

7、判断点、线、面位置关系
A.两面垂直
B.直线不平行平面
C.两面平行
正确答案：两面平行
8、点A的位置可由其坐标（X、Y、Z）唯一地确定，其投影与坐标的关系说法正确的为：
A.点A的正面投影a′由X、Z两坐标确定
B.点A的侧面投影a″的Z坐标与a′一样
C.点A的水平投影a由X、Y两坐标确定
D.点A的侧面投影a″由Y、Z两坐标确定
正确答案：点A的正面投影a′由X、Z两坐标确定；点A的侧面投影a″的Z坐标与a′一样；点A的水平投影a由X、Y两坐标确定；点A的侧面投影a″由Y、Z两坐标确定
9、点在三投影面体系中的投影规律，下列描述正确的是
A.点的正面投影与水平投影的连线垂直于X轴
B.点在水平面和侧平面内的两投影均反映此点的y坐标，即y坐标相等
C.点的正面投影与侧面投影的连线垂直于Z轴
D.点的水平投影到X轴的距离等于该点的侧面投影到Z轴的距离
正确答案：点的正面投影与水平投影的连线垂直于X轴；点在水平面和侧平面内的两投影均反映此点的y坐标，即y坐标相等；点的正面投影与侧面投影的连线垂直于Z轴；点的水平投影到X轴的距离等于该点的侧面投影到Z轴的距离
10、由两点的坐标值判定两点的相对位置的方法正确的是
A.比较两点的z值大小，z值大的点在上
B.比较两点的x值大小， x值大的点在左
C.比较两点的y值大小， y值大的点在后
D.比较两点的x值大小， x值大的点在右
E.比较两点的y值大小， y值大的点在前
正确答案：比较两点的z值大小，z值大的点在上；比较两点的x值大小， x值大的点在左；比较两点的y值大小， y值大的点在前
第二章单元测试
1、标题栏的位置
A.位于图纸左下角
B.位于图纸右下角
C.X型图纸位于右下角，Y型图纸位于左下角
D.X型图纸位于左下角，Y型图纸位于右下角
正确答案：位于图纸右下角
2、图形实际尺寸为20mm，当采用2：1的比例绘制时，标注尺寸为
A.40
B.20
C.10
正确答案：20
3、图样中，数字有直体和斜体之分。一张图样中可以都使用。
A.正确
B.错误
正确答案：错误
4、虚线的使用范围
A.中心线
B.不可见轮廓线
C.假想轮廓线
D.可见轮廓线
正确答案：不可见轮廓线
5、建立样板图需要按国标建立图层。
A.正确
B.错误
正确答案：正确
6、捕捉直线段的端点的正确操作是
A.什么也不需操作，AutoCAD自动捕捉
B.AutoCAD无法捕捉直线段的端点
C.打开“对象捕捉”，选择“端点”
正确答案：打开“对象捕捉”，选择“端点”
7、30度和60度三角板，45度三角配合使用可以绘制角度为45度的斜线。
A.正确
B.错误
正确答案：正确
8、圆规画圆时，钢针、铅芯与图纸的位置
A.45度
B.垂直，成90度
C.任意位置
D.30度
正确答案：垂直，成90度
9、AutoCAD中，输入长度为20mm的与X轴平行的直线的方法是
A.20，0
B.@20，0
C.@0，20
D.0，20
正确答案：@20，0
10、描深图形时，要按不同的线型选择不同的铅笔。
A.正确
B.错误
正确答案：正确
第三章单元测试
1、镜像构形构造的图形时对称的。
A.正确
B.错误
正确答案：正确

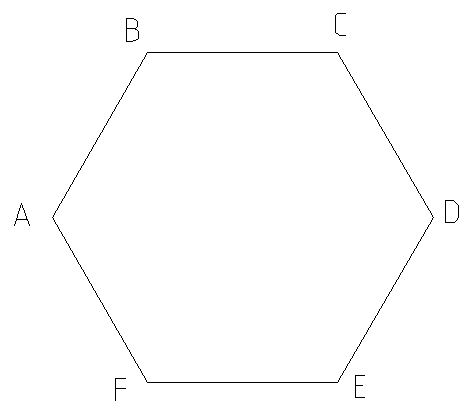

2、圆内接正六边形，圆的直径等于等于：
A.AD直线段
B.BF直线段
正确答案：AD直线段
3、斜度1：5，锥度1：5是同一概念。
A.正确
B.错误
正确答案：错误
4、经陈列而得到的图形中，字图形的大小和形状均没有变化。
A.正确
B.错误
正确答案：正确

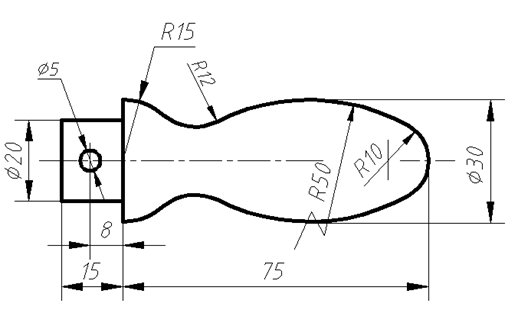

5、
图中R12的圆心确定方法是
A.半径为50+12的圆与半径为15-12的圆的交点
B.半径为50+12的圆与半径为15+12的圆的交点
C.半径为50-12的圆与半径为15+12的圆的交点
D.半径为50-12的圆与半径为15-12的圆的交点
正确答案：半径为50+12的圆与半径为15+12的圆的交点
6、AutoCAD画图样时，要使用国家标准规定的样板图。
A.正确
B.错误
正确答案：正确
7、AutoCAD中，如何找到切点
A.无法找到
B.打开“对象捕捉”，选择“切点”
C.AutoCAD自动捕捉
正确答案：打开“对象捕捉”，选择“切点”
8、AutoCAD画图时，图形位置不能移动。
A.正确
B.错误
正确答案：错误
9、AutoCAD中绘制对称图形时，可以先画一半，再使用镜像命令完成另一半的绘制。
A.正确
B.错误
正确答案：正确
10、平面图形画图时，首先要绘制已知圆弧，再绘制中间圆弧，最后完成连接弧的绘制。
A.正确
B.错误
正确答案：正确
第四章单元测试
1、平移扫描法得到的实体，其构造是具有相同剖面形状的。
A.正确
B.错误
正确答案：正确
2、拉伸命令可以构建实体。
A.正确
B.错误
正确答案：正确
3、正面投影与水平投影的投影规律是
A.高平齐
B.长对正
C.宽相等
正确答案：长对正
4、水平投影上，可以反映的位置是
A.上、下、前、后
B.上、下、左、右
C.左、右、前、后
正确答案：左、右、前、后

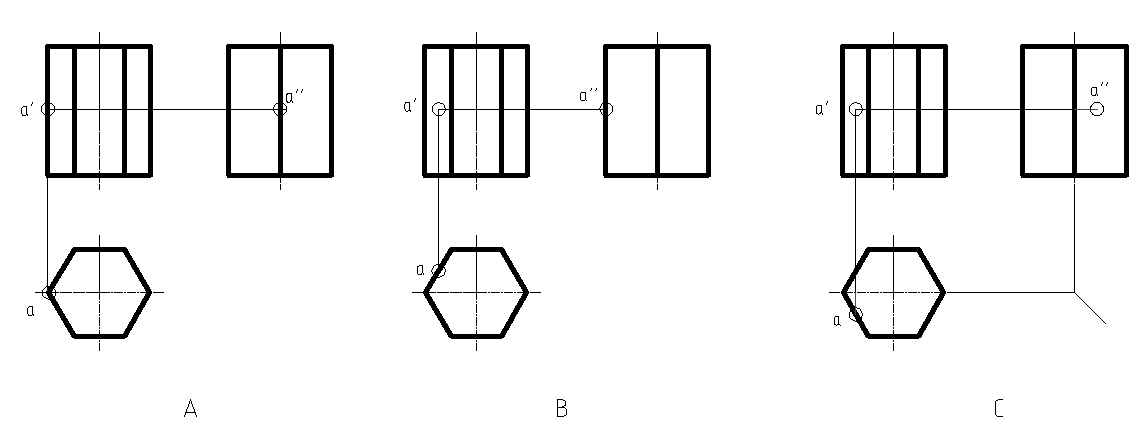

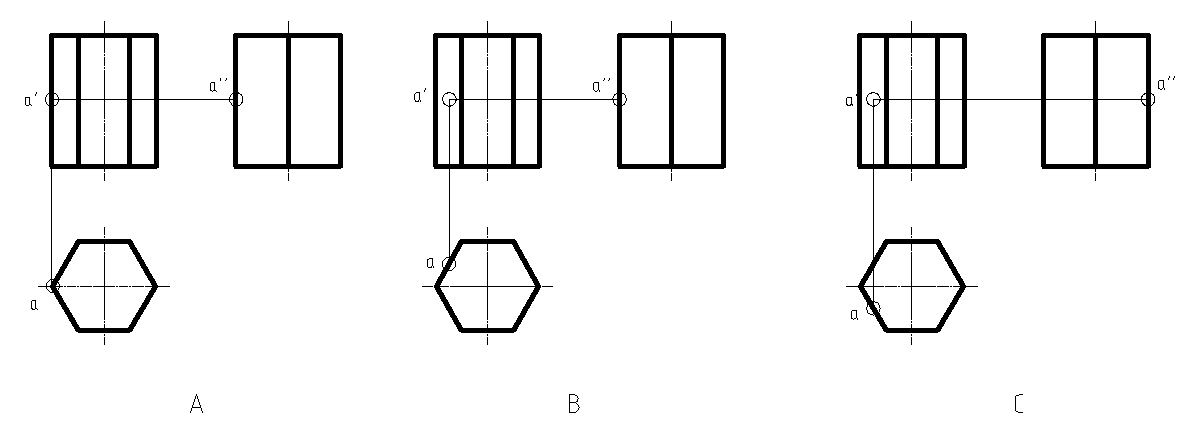

5、下图中，点A在棱柱上，其投影绘制正确的是
A.A
B.B
C.C
正确答案：A
6、图中，点的投影正确的是
A.B
B.C
C.A
正确答案：C

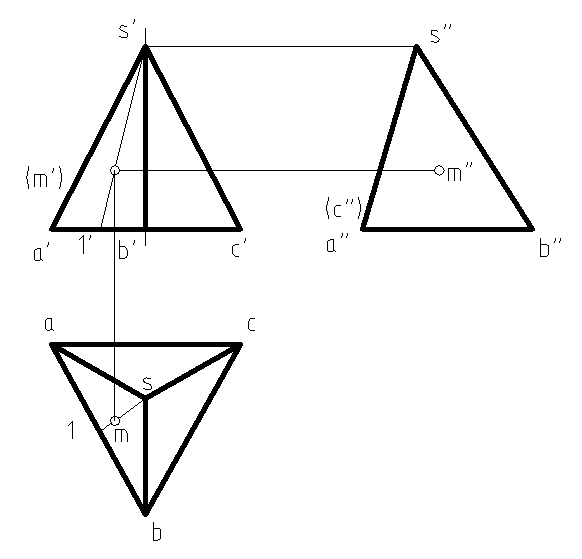

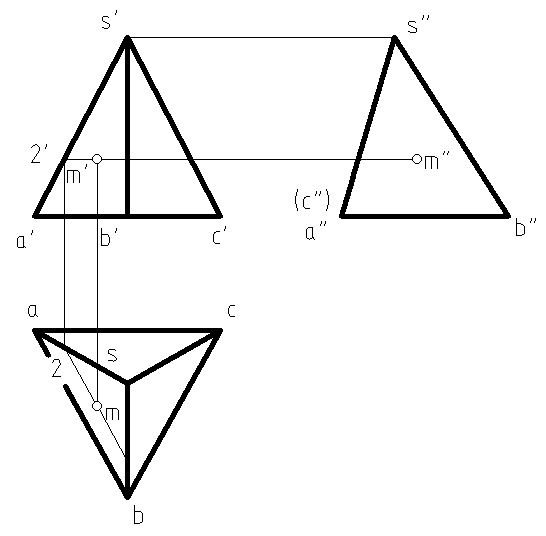

7、棱锥上点M的投影正确与否
。
A.正确
B.错误
正确答案：错误
8、点M在棱锥上，投影正确与否
。
A.正确
B.错误
正确答案：正确
9、

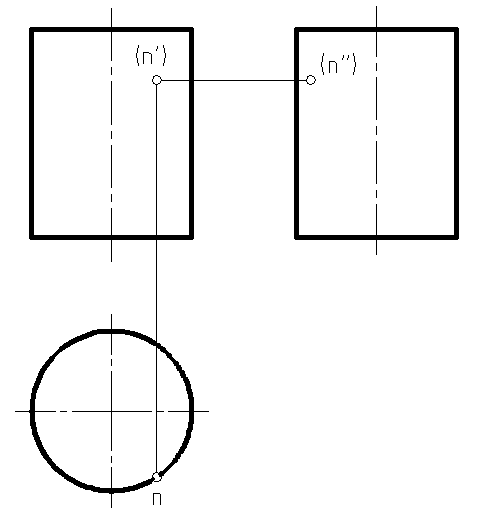

图中关于点N的投影正确与否。
A.正确
B.错误
正确答案：错误

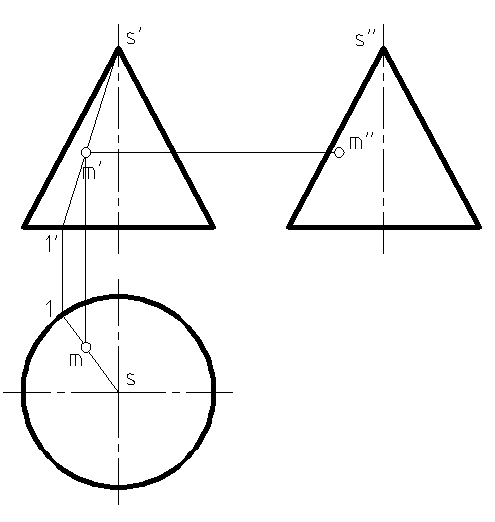

10、

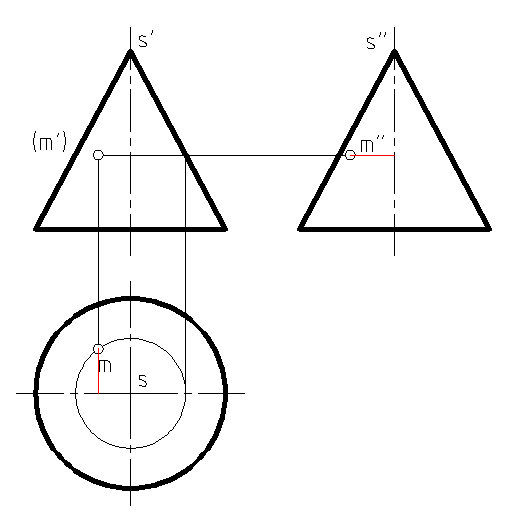

锥面上点M的投影正确与否。
A.正确
B.错误
正确答案：错误
11、
点M的投影正确与否。
A.正确
B.错误
正确答案：正确
第五章单元测试
1、下列关于轴测图说法正确的是
A.凡是坐标轴平行的线段，就可以在轴测图上沿轴向进行度量和作图
B.建立在物体上坐标轴，在投影面上的投影叫轴测轴
C.轴间角是轴测轴间的夹角
D.与坐标轴不平行的线段，也能直接度量与绘制
正确答案：凡是坐标轴平行的线段，就可以在轴测图上沿轴向进行度量和作图；建立在物体上坐标轴，在投影面上的投影叫轴测轴；轴间角是轴测轴间的夹角
2、选择下列正确的选项（）
A.正等轴测图的轴向伸缩系数p=q=r=1.轴间角为120°
B.切割体构形设计，采用拉伸构形较为方便
C.平行于各坐标面的圆的正等轴测图不一定是椭圆
D.回转体的构形设计，一定要用旋转法
正确答案：正等轴测图的轴向伸缩系数p=q=r=1.轴间角为120°；切割体构形设计，采用拉伸构形较为方便
3、关于正等轴测图与斜二轴测图的画法的比较，选项中哪个说法是正确的
A.只有一个方向有圆时，采用斜二轴测图比正等轴测图画图简便
B.正等轴测图中各个方向的椭圆画法相对比较简单
C.于轴间角和轴向伸缩系数不同
D.平行于XOZ坐标面的圆的斜二轴测图反映实形
正确答案：只有一个方向有圆时，采用斜二轴测图比正等轴测图画图简便；正等轴测图中各个方向的椭圆画法相对比较简单；于轴间角和轴向伸缩系数不同；平行于XOZ坐标面的圆的斜二轴测图反映实形
4、轴测图是沿着不平行任一坐标面的方向用平行投影法将其投射到单一投影面P上得到的投影视图。
A.正确
B.错误
正确答案：正确
5、正等轴测图和斜等轴测图都是p=q=r。
A.正确
B.错误
正确答案：正确
6、如果原物体两线段平行，则该线段的轴测投影也不一定平行。
A.正确
B.错误
正确答案：错误
7、直线的轴测投影不一定为直线。
A.正确
B.错误
正确答案：错误
8、两平行线段的轴测投影长度与空间长度的比值一定相等。
A.正确
B.错误
正确答案：正确
9、下列关于轴测图的说法正确的是
A.只有一个方向有圆时常采用斜二轴测图
B.斜二轴测图上各个方向上画椭圆要比正等轴测图简单
C.斜二轴测图凡是平行于投影面的平面在图上都反映实形
D.当物体的各个方向都有圆时，一般采用正等轴测图
正确答案：只有一个方向有圆时常采用斜二轴测图；斜二轴测图凡是平行于投影面的平面在图上都反映实形；当物体的各个方向都有圆时，一般采用正等轴测图
第六章单元测试
1、如下图，截切圆锥的平面是
A.都不是
B.水平面和正垂面
C.水平面和一般位置平面
D.正垂面和一般位置平面
正确答案：水平面和正垂面
2、已知主视图和俯视图，选择正确的左视图（）
A.D
B.A
C.B
D.C
正确答案：B
3、平面截切圆锥体，根据截平面与圆锥体轴线的相对位置不同，其截交线有：（）
A.双曲线和直线
B.抛物线和直线
C.过锥顶的三角、圆、椭圆
D.双曲线和抛物线
正确答案：双曲线和直线；抛物线和直线；过锥顶的三角、圆、椭圆
4、平面截切圆球体，截交线的形状是（）
A.椭圆
B.都不是
C.圆
D.直线
正确答案：圆

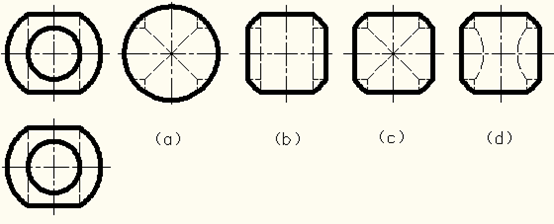

5、下列左视图正确的是（）
A.B
B.A
C.C
D.D
正确答案：D
6、平面截切几何体，其截交线的基本性质是（）
A.截交线的形式取决于几何表面的形状
B.一般是封闭的平面图形
C.截交线既在截平面上，又在几何体表面上
D.截交线的形状取决于截平面与几何体的相对位置
正确答案：截交线的形式取决于几何表面的形状；一般是封闭的平面图形；截交线既在截平面上，又在几何体表面上；截交线的形状取决于截平面与几何体的相对位置
7、平面与圆柱体相交，根据截平面与圆柱体轴线的相对位置不同，其截交线的基本形式是
A.圆
B.矩形
C.两条平行线
D.椭圆
正确答案：圆；矩形；椭圆

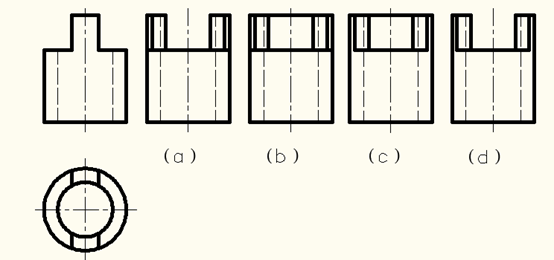

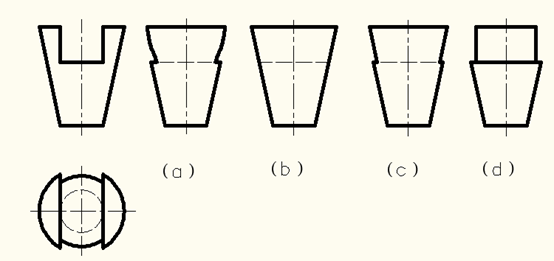

8、选择正确的左视图
A.D
B.C
C.A
D.B
正确答案：A
9、如图所示，当截平面与圆柱轴线相交的角度发生变化时，其侧面投影上的椭圆的形状也随之变化，下列说法正确的是
A.为钝角时，椭圆短轴等于圆柱直径
B.都不对
C.45度时，椭圆长轴和短轴等于圆柱的直径
D.为锐角时，椭圆长轴等于圆柱的直径
正确答案：45度时，椭圆长轴和短轴等于圆柱的直径

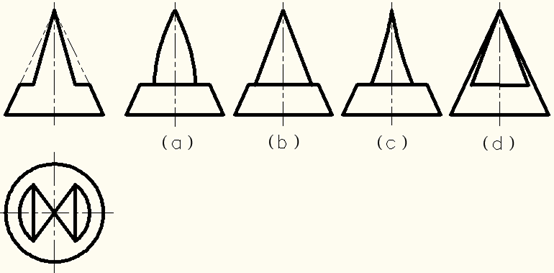

10、下列圆锥截切正确的左视图是（）
A.C
B.B
C.D
D.A
正确答案：D
11、选择正确的左视图（）
A.B
B.C
C.A
D.D
正确答案：C
12、下列左视图正确的是（）
A.C
B.D
C.B
D.A
正确答案：D
第七章单元测试
1、平面与圆柱体相交，根据截平面与圆柱体轴线的相对位置不同，其截交线的基本形式是
A.圆
B.矩形
C.椭圆
D.两条平行线
正确答案：圆；矩形；椭圆
2、下图中相贯线投影表达正确的是
A.C
B.A
C.B
D.D
正确答案：C
3、求相贯线投影的画图步骤正确的是
A.A B 都对
B.A B 都不对
C.利用积聚性，采用表面取点法找特殊点
D.补充中间点，光滑连接
正确答案：A B 都对
4、下列关于相贯线特性的叙述，哪一个是准确的
A.A B C 都对
B.相贯线一般是封闭的空间折线
C.相贯线是两立体表面的共有线
D.相贯线位于立体表面
正确答案：A B C 都对
5、两形体的表面彼此相交称为（）
A.叠加
B.相接
C.相贯
D.相切
正确答案：相贯

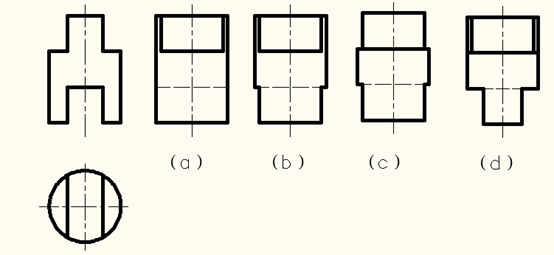

6、选择正确的左视图
A.C
B.A
C.D
D.B
正确答案：C

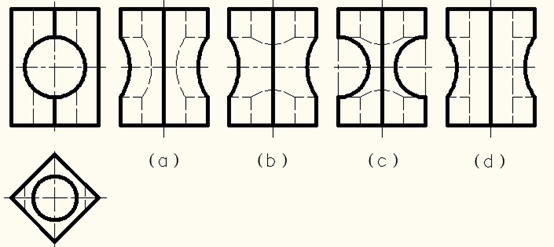

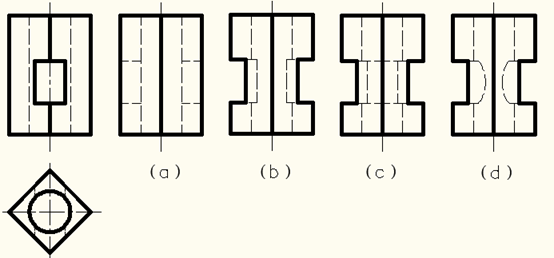

7、根据主视图和俯视图，下面哪一个表示正确的左视图（）
A.B
B.D
C.A
D.C
正确答案：C
8、下图中左视图正确的是（）
A.C
B.A
C.D
D.B
正确答案：C
9、下面左视图正确的是
A.D
B.A
C.B
D.C
正确答案：B
10、下图中相贯线表达正确的是（）
A.（b）（c）
B.（a）（b）
C.（a）（c）
D.（a）（b）（c）
正确答案：（a）（c）

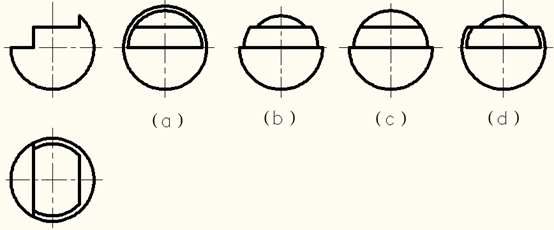

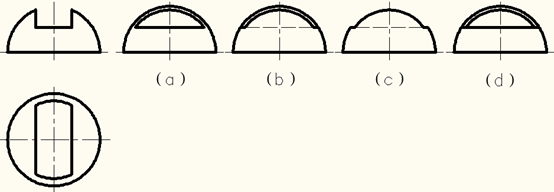

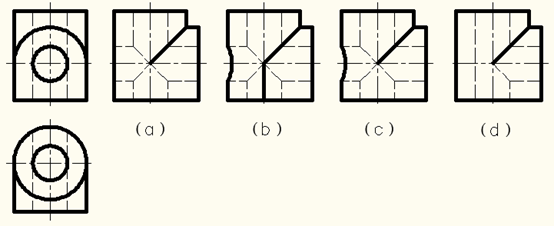

11、选择正确的左视图
A.（a）
B.（b）
C.（c）
D.（d）
正确答案：（c）
第八章单元测试
1、下列说法正确的是（）
A.平移扫描只能构造具有相同剖面形状的实体
B.有的实体可以平移扫描法，也可以旋转扫描
C.旋转扫描只能构造具有轴对称的实体
D.构造实体几何法是通过立体之间的交、并、差运算，构造所需要的三维实体的方法
正确答案：平移扫描只能构造具有相同剖面形状的实体；有的实体可以平移扫描法，也可以旋转扫描；旋转扫描只能构造具有轴对称的实体；构造实体几何法是通过立体之间的交、并、差运算，构造所需要的三维实体的方法
2、下列选项中，哪个描述是三面投影之间的方位对应关系
A.A、B都不对
B.正面投影反映上下左右；水平投影反映前后左右；侧面投影反映上下前后
C.A、B都对
D.正面投影与水平投影之间长对正；正面投影与侧面投影之间高平齐；水平投影与侧面投影之间宽相等
正确答案：正面投影反映上下左右；水平投影反映前后左右；侧面投影反映上下前后
3、分析组合体图形各几何表面之间的连接关系，下列说法正确的是（）
A.（A）平齐（B）相交
B.（A）平齐（D）相交
C.C）相错（B）相切
D.C）相错（D）相切
正确答案：（A）平齐（B）相交；C）相错（D）相切
4、选择正面投影图的一般原则是
A.A、B两个因素都要考虑
B.正面投影的投射方向
C.A、B两个因素都不要考虑
D.平稳安放位置
正确答案：A、B两个因素都要考虑
5、分析组合体图形各几何表面之间的连接关系，下列说法正确的是（）
A.（C）相错（B）相切
B.（A）平齐（B）相交
C.（A）平齐（D）相交
D.（C）相错（D）相切
正确答案：（C）相错（B）相切；（A）平齐（B）相交
6、采用形体分析法进行组合体尺寸标注，下列说法正确的是（）
A.确定长、宽、高三个方向的尺寸基准
B.选择基准时，长、宽、高每个方向上有一个主要基准
C.注出个基本几何体的定形尺寸和定位尺寸
D.综合考虑。注出组合体的总体
正确答案：选择基准时，长、宽、高每个方向上有一个主要基准；注出个基本几何体的定形尺寸和定位尺寸
7、CAD中标注组合体尺寸时，操作方法正确的是（）
A.任意图层均可标注尺寸
B.无需设置，直接使用CAD默认
C.按国家机械制图标准设置尺寸标注样式
D.将图层设置到尺寸线层
正确答案：按国家机械制图标准设置尺寸标注样式；将图层设置到尺寸线层
8、关于阅读组合体三视图的说法，正确的是（）
A.要善于抓住位置特征的投影，想象物体的空间形状
B.要善于抓住形状特征的投影，想象物体的空间形状
C.一般情况下，一个投影不能反映物体的确切形状
D.要明确投影图中线和线框的含义
正确答案：要善于抓住位置特征的投影，想象物体的空间形状；要善于抓住形状特征的投影，想象物体的空间形状；一般情况下，一个投影不能反映物体的确切形状；要明确投影图中线和线框的含义
9、三视图中，反映形状特征的投影是（）
A.左视图
B.主视图
C.没有
D.俯视图
正确答案：俯视图
10、下列关于组合体尺寸标注有几处错误？
A.4
B.2
C.1
D.3
正确答案：3
第九章单元测试

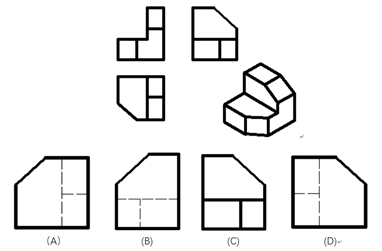

1、根据已知的三个视图，选择正确的仰视图为
A.C
B.A
C.D
D.B
正确答案：A
2、关于剖视图以下说法错误的是
A.剖切面最好采用假象的一般位置平面
B.剖视图中不允许存在虚线
C.不同的材料应该使用不同的剖面符号
D.同一机件在不同投影面的投影中，剖面线的倾斜方向可以不同
正确答案：剖切面最好采用假象的一般位置平面；剖视图中不允许存在虚线；同一机件在不同投影面的投影中，剖面线的倾斜方向可以不同

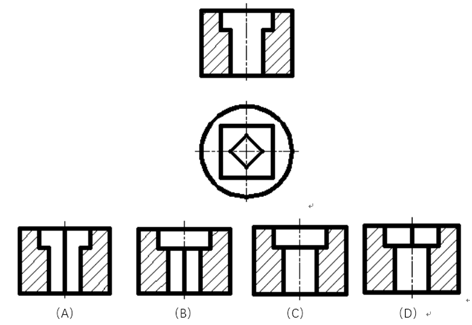

3、根据已知投影，剖视图线型补画正确的是
A.C
B.D
C.A
D.B
正确答案：B

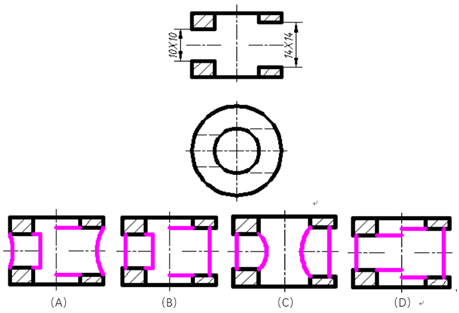

4、根据已知投影，剖视图线型补画正确的是
A.D
B.C
C.A
D.B
正确答案：B
5、根据已知投影，剖视图线型补画正确的是
A.A
B.D
C.C
D.B
正确答案：B
6、下列属于剖切面的种类的是
A.平行的剖切面
B.单一剖切平面
C.交叉的剖切面
D.相交的剖切面
正确答案：平行的剖切面；单一剖切平面；相交的剖切面

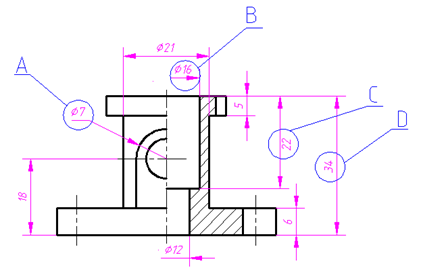

7、下图所示剖视图中尺寸标注错误的是
A.C
B.A
C.B
D.D
正确答案：C；A；B

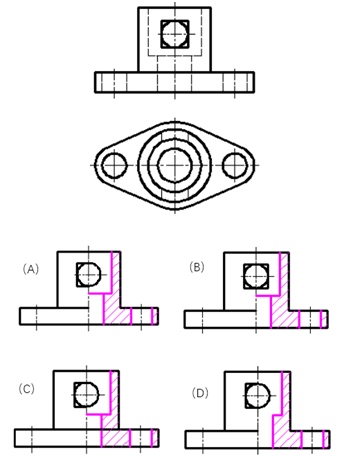

8、对如下组合体取半剖视图正确的是
A.B
B.A
C.D
D.C
正确答案：A

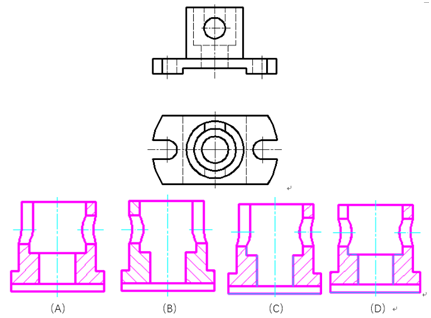

9、对如下组合体左视图取全剖正确的是
A.C
B.D
C.B
D.A
正确答案：A

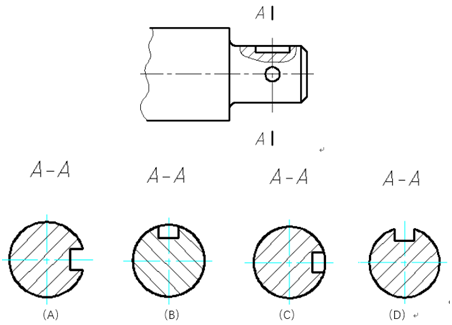

10、下图所示机件断面图的画法正确的是
A.D
B.B
C.C
D.A
正确答案：D
第十章单元测试
1、关于零件图的说法错误的是
A.零件图可以只有一个视图
B.零件图必须有完整的尺寸
C.零件图通常不需要技术要求
D.零件图必须具有标题栏
正确答案：零件图通常不需要技术要求
2、关于零件图的视图选择说法错误的是
A.主视图应能够较多地表达机件结构形状
B.主视图确定后，优先选择左视图和俯视图
C.在各视图中，不允许都采用剖视图表达
D.要合理运用剖视图，兼顾尺寸标注的需求
正确答案：在各视图中，不允许都采用剖视图表达
3、机件的分类不包括以下哪类
A.轮、盘类
B.轴、套类
C.板、梁类
D.箱体类
正确答案：板、梁类
4、以下选项中对标注尺寸的要点说法错误的是
A.尺寸标注要满足加工工艺的要求
B.尺寸标注要满足设计要求
C.尺寸标注允许出现封闭的尺寸链
D.尺寸标注要便于读图
正确答案：尺寸标注要满足加工工艺的要求；尺寸标注要满足设计要求；尺寸标注要便于读图
5、零件的铸造工艺结构包括
A.铸件壁厚
B.铸造时间
C.铸造圆角
D.起模斜度
正确答案：铸件壁厚；铸造圆角；起模斜度

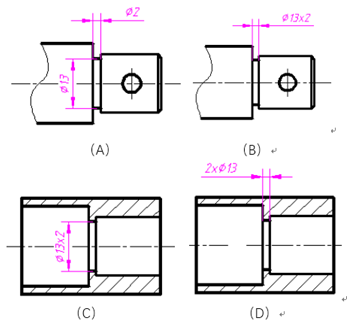

6、关于退刀槽标注正确的是
A.A
B.B
C.C
D.D
正确答案：D
7、表示用去除材料方法获得的表面结构符号是
A.A
B.B
C.C
D.D
正确答案：A

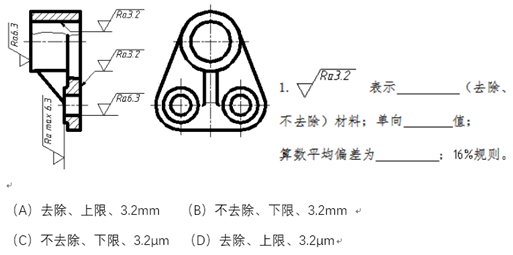

8、对视图中的表面结构填写正确的是
A.A
B.B
C.C
D.D
正确答案：D

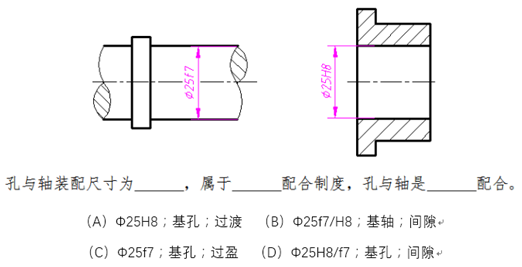

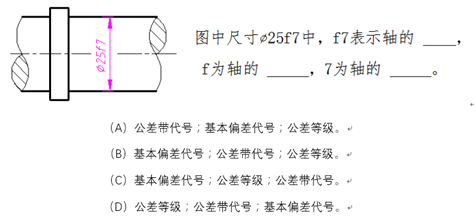

9、根据图示机件的配合尺寸填空正确的是
A.A
B.B
C.C
D.D
正确答案：A

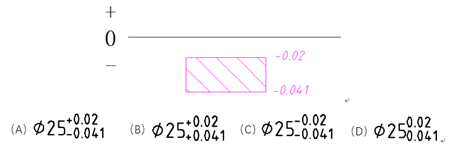

10、已知某尺寸公差为φ25f7，其公差带图解如下图，则该尺寸的正确标注为
A.A
B.B
C.C
D.D
正确答案：C
第十一章单元测试
1、下列不属于标准件的是
A.轴
B.键
C.销
D.轴承
正确答案：轴
2、常用螺纹的旋向是
A.左旋
B.右旋
C.上旋
D.下旋
正确答案：右旋
3、以下对螺距（P）、线数（n）和导程（Ph）关系表达正确是
A.P=n x Ph
B.Ph=n x P
C.n=Ph x P
D.n=Ph + P
正确答案：Ph=n x P
4、螺纹的用途可以分为哪几类
A.连接螺纹
B.焊接螺纹
C.传动螺纹
D.制动螺纹
正确答案：连接螺纹；传动螺纹
5、可以传递动力的螺纹是哪些
A.三角形螺纹
B.锯齿形螺纹
C.梯形螺纹
D.管螺纹
正确答案：锯齿形螺纹；梯形螺纹

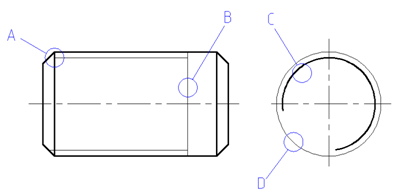

6、如下图所示外螺纹的错误画法位置在
A.A
B.B
C.C
D.D
正确答案：A；B；C；D

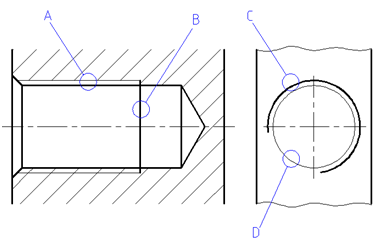

7、如下图所示内螺纹的错误画法位置在
A.A
B.B
C.C
D.D
正确答案：A；C；D
8、常用键的结构形式包括
A.普通平键
B.半圆键
C.整圆键
D.钩头楔键
正确答案：普通平键；半圆键；钩头楔键
9、关于模数（m）、齿数（z）和分度圆（d）三者关系正确的是
A.m=z x d
B.z=m x d
C.d=z x m
D.d= z/m
正确答案：d=z x m

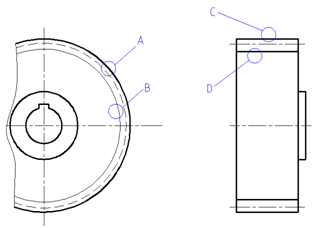

10、圆齿轮的规定画法正确的是
A.A
B.B
C.C
D.D
正确答案：B；C
第十二章单元测试
1、一张完整的装配图应包括
A.一组视图、必要尺寸
B.技术要求
C.零部件的编号
D.明细栏和标题栏
正确答案：一组视图、必要尺寸；技术要求；零部件的编号；明细栏和标题栏
2、标题栏一般包括机器或部件的哪些内容
A.名称
B.设计者姓名及单位
C.图号
D.比例
正确答案：名称；设计者姓名及单位；图号；比例
3、螺纹紧固件的连接形式不包括
A.螺栓连接
B.螺杆连接
C.双头螺柱连接
D.螺钉连接
正确答案：螺栓连接；双头螺柱连接；螺钉连接

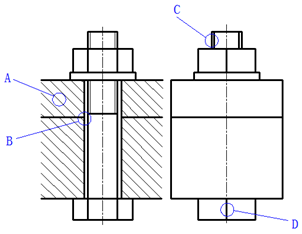

4、下图所示的螺纹连接错误的画法位置在
A.A
B.B
C.C
D.D
正确答案：A；B；C

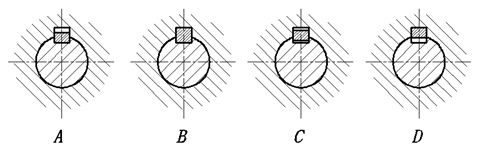

5、下图是一个普通平键连接的装配图的画法，正确的是
A.A
B.B
C.C
D.D
正确答案：A
6、关于键的工作面说法正确的是
A.两侧面
B.下表面
C.上表面
D.上下面
正确答案：两侧面
7、零件之间配合的种类不包括
A.间隙配合
B.无隙配合
C.过渡配合
D.过盈配合
正确答案：无隙配合
8、国标规定的配合制度包括
A.基孔制
B.基槽制
C.基盘制
D.基轴制
正确答案：基孔制；基轴制

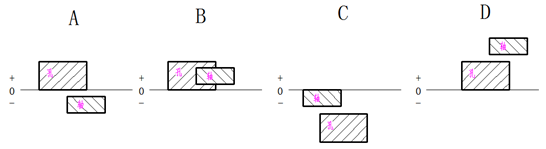

9、下图所示的配合公差带中，属于过盈配合的是
A.A
B.B
C.C
D.D
正确答案：C；D
10、根据如下视图填空全部正确的是
A.A
B.B
C.C
D.D
正确答案：D
绪论单元测试
1、下面哪些方法有助于学习好这门课？在学习过程中，注重基本概念和基本规律的掌握，注重实践，多观察、思考、研讨自己身边的所见产品，借助模型、轴测图、实物等增加生产实践知识和表象积累，培养和发展空间想象能力和思维能力。将物体和图样相结合，由浅入深，通过由空间到平面，由平面到空间的反复读、画、想的实践进行学习。同时要及时、认真地完成习题和作业
A.借助模型、轴测图、实物等增加生产实践知识和表象积累
B.在反复读、画、想的实践进行学习
C.注重基本概念和基本规律的掌握
D.注重实践，多观察、思考、研讨自己身边的所见产品
正确答案：借助模型、轴测图、实物等增加生产实践知识和表象积累；在反复读、画、想的实践进行学习；注重基本概念和基本规律的掌握；注重实践，多观察、思考、研讨自己身边的所见产品
2、工程图样是：
A.根据投影、标准或有关规定，表示工程对象并有必要的技术说明的图
B.用计算机绘制的三维立体
C.用多面正投影绘制的图
D.根据投影原理、标准或有关规定，表示工程对象并有必要的技术说明的图
正确答案：根据投影原理、标准或有关规定，表示工程对象并有必要的技术说明的图
3、课程目标中，培养图形表达能力、理解能力是指：
A.读图能力
B.用二维平面图形表达三维空间物体形状的能力
C.使用现代工具
D.会创造性构形设计
正确答案：读图能力；用二维平面图形表达三维空间物体形状的能力；使用现代工具
4、工程制图课程的制图基础是指：
A.构型方法基础
B.表达技术基础
C.绘图能力基础
D.工程规范基础
正确答案：构型方法基础；表达技术基础；绘图能力基础；工程规范基础
5、工程制图课程的任务就是培养绘图能力。
A.正确
B.错误
正确答案：错误
6、工程制图课程的通用性是指：
A.是指它为工程和视觉想象力提供了一个方法
B.是指工程图学被广泛应用在机械、电子、航空航天等工程领域
C.是工程界跨地域、跨行业的通用语言
D.是一门理论与工程实践联系密切的课程
正确答案：是工程界跨地域、跨行业的通用语言
7、工程制图课程的基础性是指：
A.是工程图形技术基础课程之一
B.是工程技术人员和科技工作者学习和掌握工程图形技术的基础
C.是培养创新思维的基础
D.是后续专业课程学习和实践的平台
正确答案：是工程图形技术基础课程之一；是工程技术人员和科技工作者学习和掌握工程图形技术的基础；是培养创新思维的基础；是后续专业课程学习和实践的平台
8、在科学研究中，图形具有形象性、直观性和简洁性的特点。
A.正确
B.错误
正确答案：正确
9、工程图样可以用二维图形表达方法为：
A.可以用三维图形表达
B.透视图
C.可以由计算机生成。
D.可以用手工绘制
正确答案：可以用三维图形表达；可以由计算机生成。可以用手工绘制
10、工程图学是研究工程图样表达与技术交流的一门学科。
A.正确
B.错误
正确答案：正确
第一章单元测试
1、判断平面的空间位置
A.（b）
B.（c）
C.（a）
正确答案：（b）
2、关于投影面平行于H面的投影特性，哪个说法是正确的？
A.正面投影积聚成为一条直线且平行于OX轴
B.侧面投影积聚成为一条直线且平行于OYW轴
C.平面与H面的夹角为90°
D.水平投影反映平面的实形
正确答案：正面投影积聚成为一条直线且平行于OX轴；侧面投影积聚成为一条直线且平行于OYW轴；水平投影反映平面的实形
3、关于投影面的铅垂面，说法正确的是？
A.正面投影和侧面投影均为平面图形的仿射形投影
B.水平投影与OX 的夹角反映平面与侧面的夹角
C.水平投影积聚成为一条直线且倾斜于投影轴
D.水平投影积聚成为一条直线
正确答案：正面投影和侧面投影均为平面图形的仿射形投影；水平投影积聚成为一条直线且倾斜于投影轴
4、求直线作图方法哪个是正确的？
A.a）
B.b）
正确答案：a）
5、判断直线位置
A.AB是水平线
B.AC是侧平线
C.SB是正平线
D.SC是一般位置线
正确答案：AB是水平线；SB是正平线；SC是一般位置线
6、判断直线的投影位置
A.b图是水平线
B.c图是侧平线
C.a图不是水平线
D.a图是正平线
正确答案：c图是侧平线
7、判断点、线、面位置关系
A.两面垂直
B.直线不平行平面
C.两面平行
正确答案：两面平行
8、点A的位置可由其坐标（X、Y、Z）唯一地确定，其投影与坐标的关系说法正确的为：
A.点A的正面投影a′由X、Z两坐标确定
B.点A的侧面投影a″的Z坐标与a′一样
C.点A的水平投影a由X、Y两坐标确定
D.点A的侧面投影a″由Y、Z两坐标确定
正确答案：点A的正面投影a′由X、Z两坐标确定；点A的侧面投影a″的Z坐标与a′一样；点A的水平投影a由X、Y两坐标确定；点A的侧面投影a″由Y、Z两坐标确定
9、点在三投影面体系中的投影规律，下列描述正确的是
A.点的正面投影与水平投影的连线垂直于X轴
B.点在水平面和侧平面内的两投影均反映此点的y坐标，即y坐标相等
C.点的正面投影与侧面投影的连线垂直于Z轴
D.点的水平投影到X轴的距离等于该点的侧面投影到Z轴的距离
正确答案：点的正面投影与水平投影的连线垂直于X轴；点在水平面和侧平面内的两投影均反映此点的y坐标，即y坐标相等；点的正面投影与侧面投影的连线垂直于Z轴；点的水平投影到X轴的距离等于该点的侧面投影到Z轴的距离
10、由两点的坐标值判定两点的相对位置的方法正确的是
A.比较两点的z值大小，z值大的点在上
B.比较两点的x值大小， x值大的点在左
C.比较两点的y值大小， y值大的点在后
D.比较两点的x值大小， x值大的点在右
E.比较两点的y值大小， y值大的点在前
正确答案：比较两点的z值大小，z值大的点在上；比较两点的x值大小， x值大的点在左；比较两点的y值大小， y值大的点在前
第二章单元测试
1、标题栏的位置
A.位于图纸左下角
B.位于图纸右下角
C.X型图纸位于右下角，Y型图纸位于左下角
D.X型图纸位于左下角，Y型图纸位于右下角
正确答案：位于图纸右下角
2、图形实际尺寸为20mm，当采用2：1的比例绘制时，标注尺寸为
A.40
B.20
C.10
正确答案：20
3、图样中，数字有直体和斜体之分。一张图样中可以都使用。
A.正确
B.错误
正确答案：错误
4、虚线的使用范围
A.中心线
B.不可见轮廓线
C.假想轮廓线
D.可见轮廓线
正确答案：不可见轮廓线
5、建立样板图需要按国标建立图层。
A.正确
B.错误
正确答案：正确
6、捕捉直线段的端点的正确操作是
A.什么也不需操作，AutoCAD自动捕捉
B.AutoCAD无法捕捉直线段的端点
C.打开“对象捕捉”，选择“端点”
正确答案：打开“对象捕捉”，选择“端点”
7、30度和60度三角板，45度三角配合使用可以绘制角度为45度的斜线。
A.正确
B.错误
正确答案：正确
8、圆规画圆时，钢针、铅芯与图纸的位置
A.45度
B.垂直，成90度
C.任意位置
D.30度
正确答案：垂直，成90度
9、AutoCAD中，输入长度为20mm的与X轴平行的直线的方法是
A.20，0
B.@20，0
C.@0，20
D.0，20
正确答案：@20，0
10、描深图形时，要按不同的线型选择不同的铅笔。
A.正确
B.错误
正确答案：正确
第三章单元测试
1、镜像构形构造的图形时对称的。
A.正确
B.错误
正确答案：正确
2、圆内接正六边形，圆的直径等于等于：
A.AD直线段
B.BF直线段
正确答案：AD直线段
3、斜度1：5，锥度1：5是同一概念。
A.正确
B.错误
正确答案：错误
4、经陈列而得到的图形中，字图形的大小和形状均没有变化。
A.正确
B.错误
正确答案：正确
5、
图中R12的圆心确定方法是
A.半径为50+12的圆与半径为15-12的圆的交点
B.半径为50+12的圆与半径为15+12的圆的交点
C.半径为50-12的圆与半径为15+12的圆的交点
D.半径为50-12的圆与半径为15-12的圆的交点
正确答案：半径为50+12的圆与半径为15+12的圆的交点
6、AutoCAD画图样时，要使用国家标准规定的样板图。
A.正确
B.错误
正确答案：正确
7、AutoCAD中，如何找到切点
A.无法找到
B.打开“对象捕捉”，选择“切点”
C.AutoCAD自动捕捉
正确答案：打开“对象捕捉”，选择“切点”
8、AutoCAD画图时，图形位置不能移动。
A.正确
B.错误
正确答案：错误
9、AutoCAD中绘制对称图形时，可以先画一半，再使用镜像命令完成另一半的绘制。
A.正确
B.错误
正确答案：正确
10、平面图形画图时，首先要绘制已知圆弧，再绘制中间圆弧，最后完成连接弧的绘制。
A.正确
B.错误
正确答案：正确
第四章单元测试
1、平移扫描法得到的实体，其构造是具有相同剖面形状的。
A.正确
B.错误
正确答案：正确
2、拉伸命令可以构建实体。
A.正确
B.错误
正确答案：正确
3、正面投影与水平投影的投影规律是
A.高平齐
B.长对正
C.宽相等
正确答案：长对正
4、水平投影上，可以反映的位置是
A.上、下、前、后
B.上、下、左、右
C.左、右、前、后
正确答案：左、右、前、后
5、下图中，点A在棱柱上，其投影绘制正确的是
A.A
B.B
C.C
正确答案：A
6、图中，点的投影正确的是
A.B
B.C
C.A
正确答案：C
7、棱锥上点M的投影正确与否
。
A.正确
B.错误
正确答案：错误
8、点M在棱锥上，投影正确与否
。
A.正确
B.错误
正确答案：正确
9、
图中关于点N的投影正确与否。
A.正确
B.错误
正确答案：错误
10、
锥面上点M的投影正确与否。
A.正确
B.错误
正确答案：错误
11、
点M的投影正确与否。
A.正确
B.错误
正确答案：正确
第五章单元测试
1、下列关于轴测图说法正确的是
A.凡是坐标轴平行的线段，就可以在轴测图上沿轴向进行度量和作图
B.建立在物体上坐标轴，在投影面上的投影叫轴测轴
C.轴间角是轴测轴间的夹角
D.与坐标轴不平行的线段，也能直接度量与绘制
正确答案：凡是坐标轴平行的线段，就可以在轴测图上沿轴向进行度量和作图；建立在物体上坐标轴，在投影面上的投影叫轴测轴；轴间角是轴测轴间的夹角
2、选择下列正确的选项（）
A.正等轴测图的轴向伸缩系数p=q=r=1.轴间角为120°
B.切割体构形设计，采用拉伸构形较为方便
C.平行于各坐标面的圆的正等轴测图不一定是椭圆
D.回转体的构形设计，一定要用旋转法
正确答案：正等轴测图的轴向伸缩系数p=q=r=1.轴间角为120°；切割体构形设计，采用拉伸构形较为方便
3、关于正等轴测图与斜二轴测图的画法的比较，选项中哪个说法是正确的
A.只有一个方向有圆时，采用斜二轴测图比正等轴测图画图简便
B.正等轴测图中各个方向的椭圆画法相对比较简单
C.于轴间角和轴向伸缩系数不同
D.平行于XOZ坐标面的圆的斜二轴测图反映实形
正确答案：只有一个方向有圆时，采用斜二轴测图比正等轴测图画图简便；正等轴测图中各个方向的椭圆画法相对比较简单；于轴间角和轴向伸缩系数不同；平行于XOZ坐标面的圆的斜二轴测图反映实形
4、轴测图是沿着不平行任一坐标面的方向用平行投影法将其投射到单一投影面P上得到的投影视图。
A.正确
B.错误
正确答案：正确
5、正等轴测图和斜等轴测图都是p=q=r。
A.正确
B.错误
正确答案：正确
6、如果原物体两线段平行，则该线段的轴测投影也不一定平行。
A.正确
B.错误
正确答案：错误
7、直线的轴测投影不一定为直线。
A.正确
B.错误
正确答案：错误
8、两平行线段的轴测投影长度与空间长度的比值一定相等。
A.正确
B.错误
正确答案：正确
9、下列关于轴测图的说法正确的是
A.只有一个方向有圆时常采用斜二轴测图
B.斜二轴测图上各个方向上画椭圆要比正等轴测图简单
C.斜二轴测图凡是平行于投影面的平面在图上都反映实形
D.当物体的各个方向都有圆时，一般采用正等轴测图
正确答案：只有一个方向有圆时常采用斜二轴测图；斜二轴测图凡是平行于投影面的平面在图上都反映实形；当物体的各个方向都有圆时，一般采用正等轴测图
第六章单元测试
1、如下图，截切圆锥的平面是
A.都不是
B.水平面和正垂面
C.水平面和一般位置平面
D.正垂面和一般位置平面
正确答案：水平面和正垂面
2、已知主视图和俯视图，选择正确的左视图（）
A.D
B.A
C.B
D.C
正确答案：B
3、平面截切圆锥体，根据截平面与圆锥体轴线的相对位置不同，其截交线有：（）
A.双曲线和直线
B.抛物线和直线
C.过锥顶的三角、圆、椭圆
D.双曲线和抛物线
正确答案：双曲线和直线；抛物线和直线；过锥顶的三角、圆、椭圆
4、平面截切圆球体，截交线的形状是（）
A.椭圆
B.都不是
C.圆
D.直线
正确答案：圆
5、下列左视图正确的是（）
A.B
B.A
C.C
D.D
正确答案：D
6、平面截切几何体，其截交线的基本性质是（）
A.截交线的形式取决于几何表面的形状
B.一般是封闭的平面图形
C.截交线既在截平面上，又在几何体表面上
D.截交线的形状取决于截平面与几何体的相对位置
正确答案：截交线的形式取决于几何表面的形状；一般是封闭的平面图形；截交线既在截平面上，又在几何体表面上；截交线的形状取决于截平面与几何体的相对位置
7、平面与圆柱体相交，根据截平面与圆柱体轴线的相对位置不同，其截交线的基本形式是
A.圆
B.矩形
C.两条平行线
D.椭圆
正确答案：圆；矩形；椭圆
8、选择正确的左视图
A.D
B.C
C.A
D.B
正确答案：A
9、如图所示，当截平面与圆柱轴线相交的角度发生变化时，其侧面投影上的椭圆的形状也随之变化，下列说法正确的是
A.为钝角时，椭圆短轴等于圆柱直径
B.都不对
C.45度时，椭圆长轴和短轴等于圆柱的直径
D.为锐角时，椭圆长轴等于圆柱的直径
正确答案：45度时，椭圆长轴和短轴等于圆柱的直径
10、下列圆锥截切正确的左视图是（）
A.C
B.B
C.D
D.A
正确答案：D
11、选择正确的左视图（）
A.B
B.C
C.A
D.D
正确答案：C
12、下列左视图正确的是（）
A.C
B.D
C.B
D.A
正确答案：D
第七章单元测试
1、平面与圆柱体相交，根据截平面与圆柱体轴线的相对位置不同，其截交线的基本形式是
A.圆
B.矩形
C.椭圆
D.两条平行线
正确答案：圆；矩形；椭圆

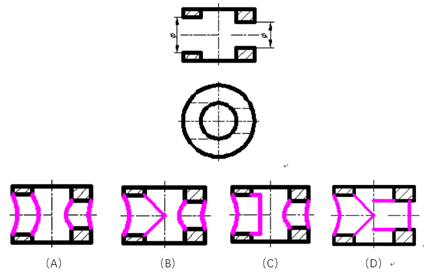

2、下图中相贯线投影表达正确的是
A.C
B.A
C.B
D.D
正确答案：C
3、求相贯线投影的画图步骤正确的是
A.A B 都对
B.A B 都不对
C.利用积聚性，采用表面取点法找特殊点
D.补充中间点，光滑连接
正确答案：A B 都对
4、下列关于相贯线特性的叙述，哪一个是准确的
A.A B C 都对
B.相贯线一般是封闭的空间折线
C.相贯线是两立体表面的共有线
D.相贯线位于立体表面
正确答案：A B C 都对
5、两形体的表面彼此相交称为（）
A.叠加
B.相接
C.相贯
D.相切
正确答案：相贯
6、选择正确的左视图
A.C
B.A
C.D
D.B
正确答案：C
7、根据主视图和俯视图，下面哪一个表示正确的左视图（）
A.B
B.D
C.A
D.C
正确答案：C
8、下图中左视图正确的是（）
A.C
B.A
C.D
D.B
正确答案：C
9、下面左视图正确的是
A.D
B.A
C.B
D.C
正确答案：B
10、下图中相贯线表达正确的是（）
A.（b）（c）
B.（a）（b）
C.（a）（c）
D.（a）（b）（c）
正确答案：（a）（c）

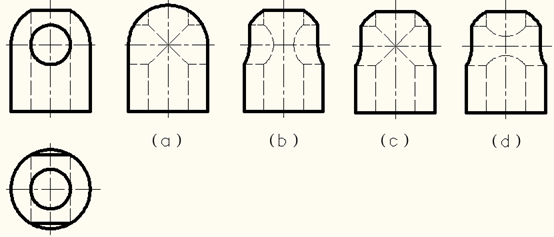

11、选择正确的左视图
A.（a）
B.（b）
C.（c）
D.（d）
正确答案：（c）
第八章单元测试
1、下列说法正确的是（）
A.平移扫描只能构造具有相同剖面形状的实体
B.有的实体可以平移扫描法，也可以旋转扫描
C.旋转扫描只能构造具有轴对称的实体
D.构造实体几何法是通过立体之间的交、并、差运算，构造所需要的三维实体的方法
正确答案：平移扫描只能构造具有相同剖面形状的实体；有的实体可以平移扫描法，也可以旋转扫描；旋转扫描只能构造具有轴对称的实体；构造实体几何法是通过立体之间的交、并、差运算，构造所需要的三维实体的方法
2、下列选项中，哪个描述是三面投影之间的方位对应关系
A.A、B都不对
B.正面投影反映上下左右；水平投影反映前后左右；侧面投影反映上下前后
C.A、B都对
D.正面投影与水平投影之间长对正；正面投影与侧面投影之间高平齐；水平投影与侧面投影之间宽相等
正确答案：正面投影反映上下左右；水平投影反映前后左右；侧面投影反映上下前后
3、分析组合体图形各几何表面之间的连接关系，下列说法正确的是（）
A.（A）平齐（B）相交
B.（A）平齐（D）相交
C.C）相错（B）相切
D.C）相错（D）相切
正确答案：（A）平齐（B）相交；C）相错（D）相切
4、选择正面投影图的一般原则是
A.A、B两个因素都要考虑
B.正面投影的投射方向
C.A、B两个因素都不要考虑
D.平稳安放位置
正确答案：A、B两个因素都要考虑
5、分析组合体图形各几何表面之间的连接关系，下列说法正确的是（）
A.（C）相错（B）相切
B.（A）平齐（B）相交
C.（A）平齐（D）相交
D.（C）相错（D）相切
正确答案：（C）相错（B）相切；（A）平齐（B）相交
6、采用形体分析法进行组合体尺寸标注，下列说法正确的是（）
A.确定长、宽、高三个方向的尺寸基准
B.选择基准时，长、宽、高每个方向上有一个主要基准
C.注出个基本几何体的定形尺寸和定位尺寸
D.综合考虑。注出组合体的总体
正确答案：选择基准时，长、宽、高每个方向上有一个主要基准；注出个基本几何体的定形尺寸和定位尺寸
7、CAD中标注组合体尺寸时，操作方法正确的是（）
A.任意图层均可标注尺寸
B.无需设置，直接使用CAD默认
C.按国家机械制图标准设置尺寸标注样式
D.将图层设置到尺寸线层
正确答案：按国家机械制图标准设置尺寸标注样式；将图层设置到尺寸线层
8、关于阅读组合体三视图的说法，正确的是（）
A.要善于抓住位置特征的投影，想象物体的空间形状
B.要善于抓住形状特征的投影，想象物体的空间形状
C.一般情况下，一个投影不能反映物体的确切形状
D.要明确投影图中线和线框的含义
正确答案：要善于抓住位置特征的投影，想象物体的空间形状；要善于抓住形状特征的投影，想象物体的空间形状；一般情况下，一个投影不能反映物体的确切形状；要明确投影图中线和线框的含义
9、三视图中，反映形状特征的投影是（）
A.左视图
B.主视图
C.没有
D.俯视图
正确答案：俯视图
10、下列关于组合体尺寸标注有几处错误？
A.4
B.2
C.1
D.3
正确答案：3
第九章单元测试
1、根据已知的三个视图，选择正确的仰视图为
A.C
B.A
C.D
D.B
正确答案：A
2、关于剖视图以下说法错误的是
A.剖切面最好采用假象的一般位置平面
B.剖视图中不允许存在虚线
C.不同的材料应该使用不同的剖面符号
D.同一机件在不同投影面的投影中，剖面线的倾斜方向可以不同
正确答案：剖切面最好采用假象的一般位置平面；剖视图中不允许存在虚线；同一机件在不同投影面的投影中，剖面线的倾斜方向可以不同
3、根据已知投影，剖视图线型补画正确的是
A.C
B.D
C.A
D.B
正确答案：B
4、根据已知投影，剖视图线型补画正确的是
A.D
B.C
C.A
D.B
正确答案：B
5、根据已知投影，剖视图线型补画正确的是
A.A
B.D
C.C
D.B
正确答案：B
6、下列属于剖切面的种类的是
A.平行的剖切面
B.单一剖切平面
C.交叉的剖切面
D.相交的剖切面
正确答案：平行的剖切面；单一剖切平面；相交的剖切面
7、下图所示剖视图中尺寸标注错误的是
A.C
B.A
C.B
D.D
正确答案：C；A；B
8、对如下组合体取半剖视图正确的是
A.B
B.A
C.D
D.C
正确答案：A
9、对如下组合体左视图取全剖正确的是
A.C
B.D
C.B
D.A
正确答案：A
10、下图所示机件断面图的画法正确的是
A.D
B.B
C.C
D.A
正确答案：D
第十章单元测试
1、关于零件图的说法错误的是
A.零件图可以只有一个视图
B.零件图必须有完整的尺寸
C.零件图通常不需要技术要求
D.零件图必须具有标题栏
正确答案：零件图通常不需要技术要求
2、关于零件图的视图选择说法错误的是
A.主视图应能够较多地表达机件结构形状
B.主视图确定后，优先选择左视图和俯视图
C.在各视图中，不允许都采用剖视图表达
D.要合理运用剖视图，兼顾尺寸标注的需求
正确答案：在各视图中，不允许都采用剖视图表达
3、机件的分类不包括以下哪类
A.轮、盘类
B.轴、套类
C.板、梁类
D.箱体类
正确答案：板、梁类
4、以下选项中对标注尺寸的要点说法错误的是
A.尺寸标注要满足加工工艺的要求
B.尺寸标注要满足设计要求
C.尺寸标注允许出现封闭的尺寸链
D.尺寸标注要便于读图
正确答案：尺寸标注要满足加工工艺的要求；尺寸标注要满足设计要求；尺寸标注要便于读图
5、零件的铸造工艺结构包括
A.铸件壁厚
B.铸造时间
C.铸造圆角
D.起模斜度
正确答案：铸件壁厚；铸造圆角；起模斜度
6、关于退刀槽标注正确的是
A.A
B.B
C.C
D.D
正确答案：D
7、表示用去除材料方法获得的表面结构符号是
A.A
B.B
C.C
D.D
正确答案：A
8、对视图中的表面结构填写正确的是
A.A
B.B
C.C
D.D
正确答案：D
9、根据图示机件的配合尺寸填空正确的是
A.A
B.B
C.C
D.D
正确答案：A
10、已知某尺寸公差为φ25f7，其公差带图解如下图，则该尺寸的正确标注为
A.A
B.B
C.C
D.D
正确答案：C
第十一章单元测试
1、下列不属于标准件的是
A.轴
B.键
C.销
D.轴承
正确答案：轴
2、常用螺纹的旋向是
A.左旋
B.右旋
C.上旋
D.下旋
正确答案：右旋
3、以下对螺距（P）、线数（n）和导程（Ph）关系表达正确是
A.P=n x Ph
B.Ph=n x P
C.n=Ph x P
D.n=Ph + P
正确答案：Ph=n x P
4、螺纹的用途可以分为哪几类
A.连接螺纹
B.焊接螺纹
C.传动螺纹
D.制动螺纹
正确答案：连接螺纹；传动螺纹
5、可以传递动力的螺纹是哪些
A.三角形螺纹
B.锯齿形螺纹
C.梯形螺纹
D.管螺纹
正确答案：锯齿形螺纹；梯形螺纹
6、如下图所示外螺纹的错误画法位置在
A.A
B.B
C.C
D.D
正确答案：A；B；C；D
7、如下图所示内螺纹的错误画法位置在
A.A
B.B
C.C
D.D
正确答案：A；C；D
8、常用键的结构形式包括
A.普通平键
B.半圆键
C.整圆键
D.钩头楔键
正确答案：普通平键；半圆键；钩头楔键
9、关于模数（m）、齿数（z）和分度圆（d）三者关系正确的是
A.m=z x d
B.z=m x d
C.d=z x m
D.d= z/m
正确答案：d=z x m
10、圆齿轮的规定画法正确的是
A.A
B.B
C.C
D.D
正确答案：B；C
第十二章单元测试
1、一张完整的装配图应包括
A.一组视图、必要尺寸
B.技术要求
C.零部件的编号
D.明细栏和标题栏
正确答案：一组视图、必要尺寸；技术要求；零部件的编号；明细栏和标题栏
2、标题栏一般包括机器或部件的哪些内容
A.名称
B.设计者姓名及单位
C.图号
D.比例
正确答案：名称；设计者姓名及单位；图号；比例
3、螺纹紧固件的连接形式不包括
A.螺栓连接
B.螺杆连接
C.双头螺柱连接
D.螺钉连接
正确答案：螺栓连接；双头螺柱连接；螺钉连接
4、下图所示的螺纹连接错误的画法位置在
A.A
B.B
C.C
D.D
正确答案：A；B；C
5、下图是一个普通平键连接的装配图的画法，正确的是
A.A
B.B
C.C
D.D
正确答案：A
6、关于键的工作面说法正确的是
A.两侧面
B.下表面
C.上表面
D.上下面
正确答案：两侧面
7、零件之间配合的种类不包括
A.间隙配合
B.无隙配合
C.过渡配合
D.过盈配合
正确答案：无隙配合
8、国标规定的配合制度包括
A.基孔制
B.基槽制
C.基盘制
D.基轴制
正确答案：基孔制；基轴制
9、下图所示的配合公差带中，属于过盈配合的是
A.A
B.B
C.C
D.D
正确答案：C；D
10、根据如下视图填空全部正确的是
A.A
B.B
C.C
D.D
正确答案：D
