智慧树知到《工程制图》章节测试答案
智慧树知到《工程制图》章节测试答案
第一章单元测试
1、直线的投影可以是直线，也可以是一个点。
A.正确
B.错误
正确答案：正确

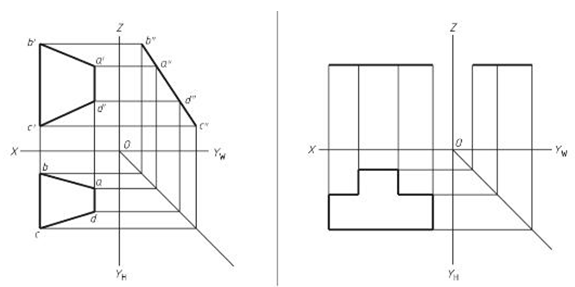

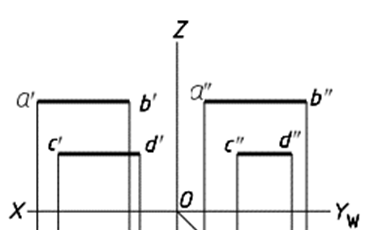

2、下图中ABCD平面是（）面，第二个平面是（）面。
A.铅垂面，侧平面
B.侧垂面，水平面
C.铅垂面，正垂面
D.侧垂面，侧平面
正确答案：侧垂面，水平面
3、直线相对投影面的位置关系有（）种。
A.1
B.2
C.3
D.4
正确答案：3
4、若平面的投影在V面上积聚为一条直线，则此平面可能为（）。
A.正垂面
B.水平面
C.侧平面
D.以上都可能
正确答案：以上都可能
5、已知 a、b、c三点到各投影面的距离见表，下列关于三点的位置关系正确的是（）。
A.B点在A的上方，C点在A的右方
B.A点在B、C的上方，C点在A、B的前方
C.C点在B的右方，B点在A的下方
D.以上都不对
正确答案：A点在B、C的上方，C点在A、B的前方

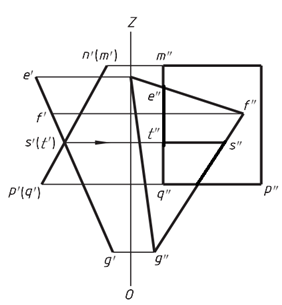

6、图中线段ST为两平面的交线，它在正面上的投影为一个重影点。
。
A.正确
B.错误
正确答案：正确

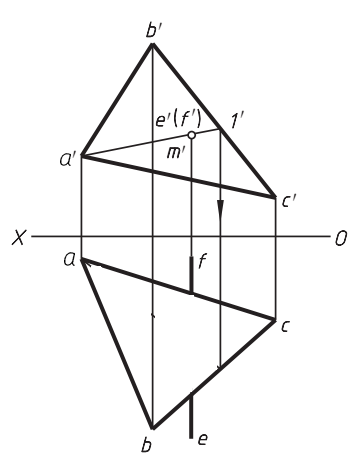

7、如图中所示，直线EF与平面ABC相交，交点为M。下列关于交线的水平投影可见性的判断，正确的是（）
A.MF段是完全不可见的
B.MF段是部分可见的
C.ME段是完全可见的
D.ME段是部分可见的
正确答案：ME段是部分可见的
8、下图为一不完整的投影图，判断图中两条直线的位置关系。
A.相交
B.交叉
C.平行
D.B和C选项都有可能
正确答案：交叉

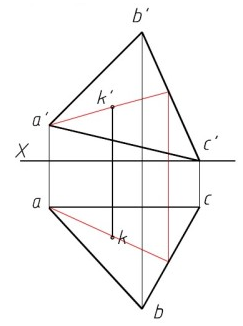

9、关于图中点K与平面ABC的关系，下面正确的是（）。
A.其正面投影与平面ABC的正面投影有重影点
B.不在平面内
C.其正面投影与平面ABC的正面投影没有重影点
D.以上都不对
正确答案：其正面投影与平面ABC的正面投影有重影点
10、如果一条直线在平面上，则（）。
A.这条直线上至少有一个点在平面上
B.这条直线上有三个点在此平面上
C.这条直线上至少有一个点不在平面上
D.这条直线有一个点在平面上，并且与垂直于此平面的直线平行
正确答案：这条直线上有三个点在此平面上
第二章单元测试
1、立体表面上求点的投影时，不需要判断可见性。
A.正确
B.错误
正确答案：错误
2、已知棱柱表面上点的一个投影，求另外两投影时，应先求出在积聚性表面上的那个投影。
A.正确
B.错误
正确答案：正确
3、已知圆柱表面上点的一个投影，求它的另外两个投影时，需要利用圆柱面的积聚性投影先求出该点的一个投影。
A.正确
B.错误
正确答案：正确
4、已知圆锥表面上点的一个投影，求另两投影时，辅助线可以是（）。
A.辅助圆
B.过锥顶和该点的素线
C.半径线
正确答案：辅助圆；过锥顶和该点的素线
5、已知圆球表面上点的一个投影，求另两投影时，可以用辅助直线法。
A.正确
B.错误
正确答案：错误
6、截交线上的点既在截平面上，又在立体表面上，是截平面与立体表面的共有线，截交线上的点均为截平面与立体表面的共有点。
A.正确
B.错误
正确答案：正确
7、平面立体的截交线是封闭的平面多边形。
A.正确
B.错误
正确答案：正确
8、两立体表面相交，相贯线可能是（）。
A.空间直线
B.平面曲线
C.空间曲线
D.不封闭的曲线或直线
正确答案：空间直线；平面曲线；空间曲线
9、绘制相贯线时，可以多取几个相贯线上一般位置点，求出其三面投影，就不用求特殊位置点的三面投影了。
A.正确
B.错误
正确答案：错误
10、如主视图所示，三棱锥被截切，俯视图和左视图正确的是（）。
A.
B.
C.
D.
正确答案：
第四章单元测试

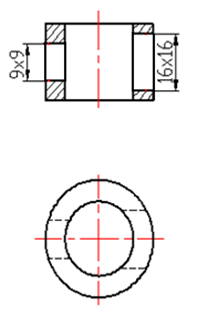

1、对照直观图，全剖的主视图正确的是（）。
A.
2、对照直观图，全剖的主视图正确的是（）。
A.
3、对照直观图，正确的全剖主视图是（）。
A.
4、与直观图对应的全剖主视图，正确的是（）。
5、与直观图对应的全剖主视图，正确的是（）。
6、对照直观图，与之对应的一组视图，正确的是（）。
7、结合俯视图，选择画法正确的全剖主视图（）。
A.
B.
C.
D.
正确答案：
8、与投影面倾斜角度（）的圆或圆弧，其投影椭圆或椭圆弧可用圆或圆弧代替。
A.
B.
C.
D.
正确答案：
9、在不致于引起误解时，对称机件的视图可画一半或四分之一，并在对称中心线的两端画出对称符号，也就是两条与对称中心线垂直的平行（）。
A.粗实线
B.虚线
C.细实线
D.折线
正确答案：细实线
10、机件上的细小结构，可以用大于原图形所采用的比例放大画出，这样得到的图形称为局部放大图。
A.正确
B.错误
正确答案：正确
第五章单元测试

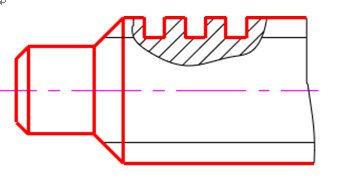

1、下图中表示牙型的表达方法是（）。
A.局部剖视图
B.局部放大图
C.断面图
D.以上都不是
正确答案：局部放大图
2、国家标准对螺纹的（）、（）、（）作了规定，凡这三个要素符合标准的螺纹称为标准螺纹。
A.公称直径
B.牙型
C.螺距
D.线数
E.旋向
正确答案：公称直径；牙型；螺距
3、
A.
B.
C.
D.
正确答案：

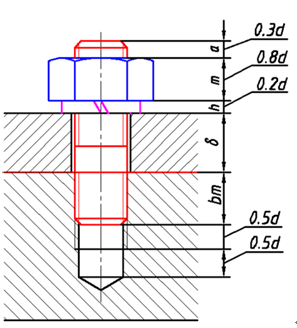

4、下图双头螺栓中弹簧垫圈的画法，错误的地方有（）。
A.2处
B.3处
C.4处以上
D.都不对
正确答案：4处以上
5、对于齿轮，模数m越大，则齿距P越大，随之齿厚Ｓ也越大，因而模数大则齿轮的承载能力大。
A.正确
B.错误
正确答案：正确
6、下列选项中属于螺纹紧固件的是（）
A.
B.
C.
D.
正确答案：
；
；
7、下列选项中不属于螺纹紧固件的是（）。
A.
B.
C.
D.
正确答案：
8、代表螺纹尺寸的直径，称为螺纹的公称直径，指螺纹（）的基本尺寸。
A.中径
B.小径
C.大径
D.都不对
正确答案：大径
9、连接螺纹起连接作用，用于将两个或两个以上的零件连接固定或密封，常用的连接螺纹包括普通螺纹和管螺纹；传动螺纹用于传递运动和动力，梯形螺纹是常用的传动螺纹。
A.正确
B.错误
正确答案：正确
10、只有五要素相同的内、外螺纹才能互相旋合，螺纹的五要素是（）。
A.牙型
B.大径
C.小径
D.中径
E.螺距
F.导程
G.线数
H.旋向
正确答案：牙型；大径；螺距；线数；旋向
第六章单元测试
1、零件图的尺寸标注要求是（）。
A.正确
B.完整
C.清晰
D.合理
正确答案：正确；完整；清晰；合理
2、基孔制的孔为基准孔，其基本偏差代号为H，其上偏差为零。
A.正确
B.错误
正确答案：错误
3、表面粗糙度评定我们最常采用轮廓最大高度。
A.正确
B.错误
正确答案：错误
