绪论单元测试
1、我们的课程主要内容包含在图学的哪几个二级学科中？（）
A.工程图学
B.医学图学
C.图学基础理论
D.计算机图学
正确答案：工程图学；图学基础理论
2、以下哪些属于我们课程主要学习的内容？（）
A.制图标准
B.画法几何
C.射影几何
D.机械制图
正确答案：制图标准；画法几何；机械制图
3、以下哪一项不是机械图样？（）
A.地图
B.外形图
C.装配图
D.零件图
正确答案：地图
4、我们的课程要培养的主要能力包括哪几个？（）
A.使用不同工具绘图的能力
B.空间思维能力
C.语言表达能力
D.空间想象能力
正确答案：使用不同工具绘图的能力；空间思维能力；空间想象能力
5、通过课程的学习应该养成严格遵守国家标准的习惯。
A.正确
B.错误
正确答案：A
6、学习本课程不需要多想、多看、多画。
A.正确
B.错误
正确答案：B
7、智能手机版-助学APP包含虚拟仿真模型。
A.正确
B.错误
正确答案：A
第一章单元测试
1、比例是指图样中图形与其实物相应要素尺寸之比，它适用于各类尺寸。
A.正确
B.错误
正确答案：B
2、尺寸标注中所注尺寸数值为画图尺寸。
A.正确
B.错误
正确答案：B

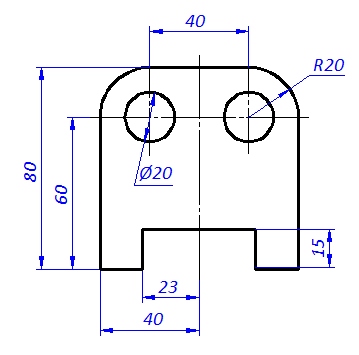

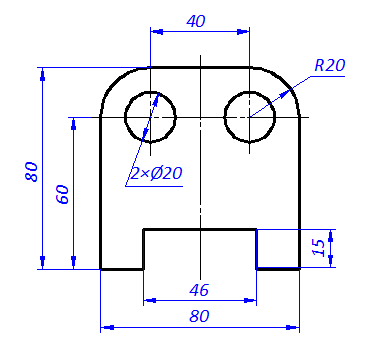

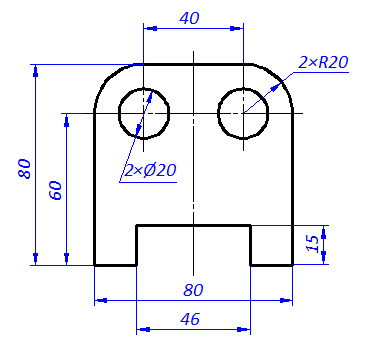

3、平面图形的尺寸标注正确的是（）。
A.
B.
C.
D.
正确答案：
4、
看标题栏的方向一般与绘图和看图方向一致，标题栏一般位于图纸的（）。
A.左上角
B.左下角
C.右下角
D.右上角
正确答案：右下角
5、标注角度尺寸时，其角度的数值书写方向（）。
A.和尺寸线的位置有关。
B.和尺寸界线有关。
C.不作要求。
D.一律水平书写。
正确答案：一律水平书写。
6、细实线不能用于下列哪种用途？
A.剖面线
B.尺寸线
C.尺寸界线
D.不可见轮廓线
正确答案：不可见轮廓线
7、作图辅助线用细虚线。
A.正确
B.错误
正确答案：B
8、加长幅面图纸的宽度尺寸为基本幅面的长度尺寸，其长度尺寸按基本幅面的宽度尺寸成整数倍增加后得到。
A.正确
B.错误
正确答案：A
9、细点画线用于对称中心线和作图辅助线。
A.正确
B.错误
正确答案：B
10、用已知半径的圆弧光滑连接两已知线段的关键是准确作出连接圆弧的圆心和被连接线段的切点。
A.正确
B.错误
正确答案：A

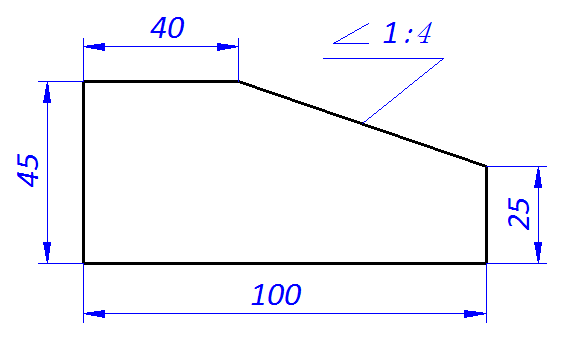

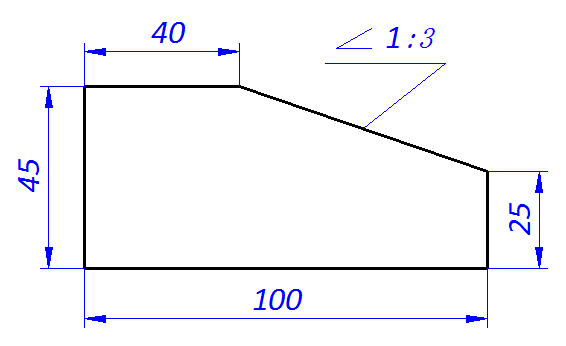

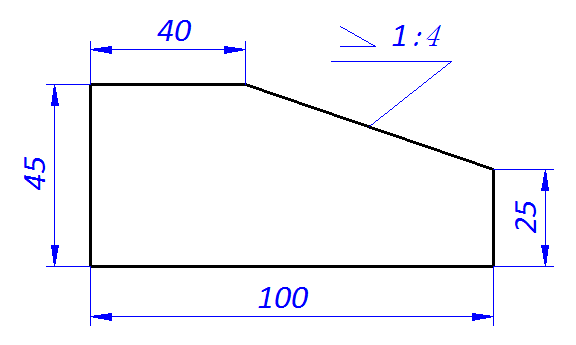

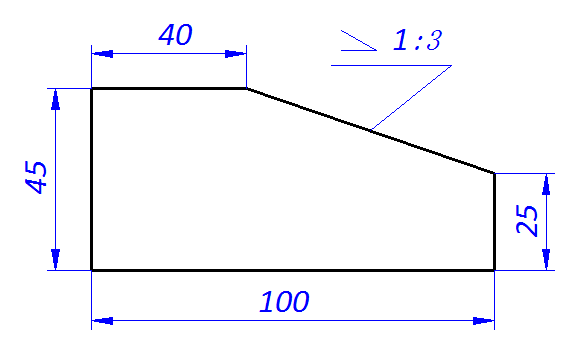

11、下面斜度标注正确的是（）。
A.
B.
C.
D.
正确答案：

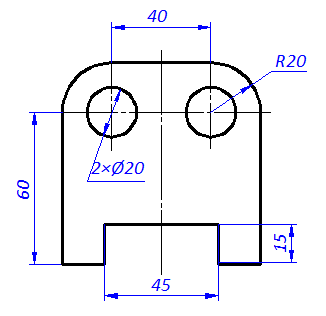

12、下面尺寸标注正确的是（）。
A.
B.
C.
D.
正确答案：

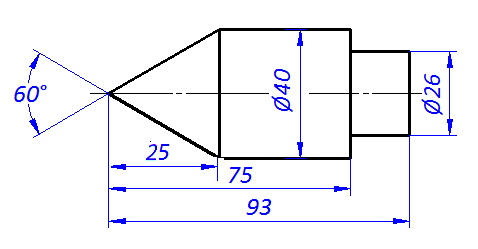

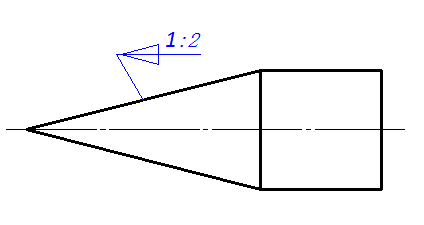

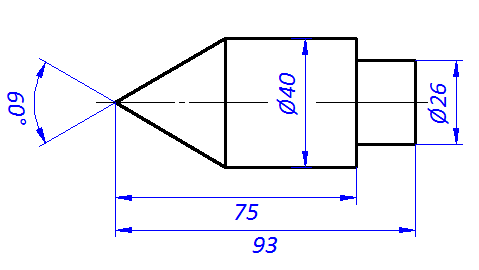

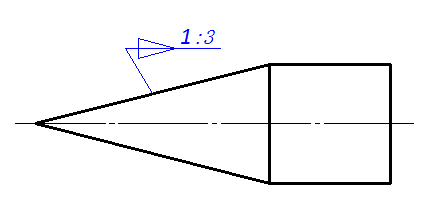

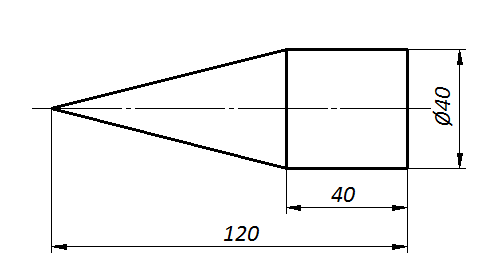

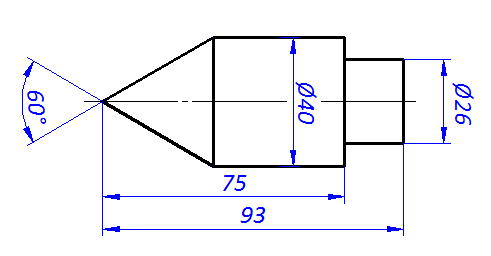

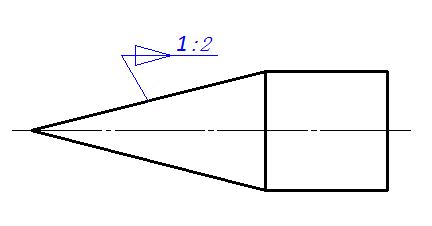

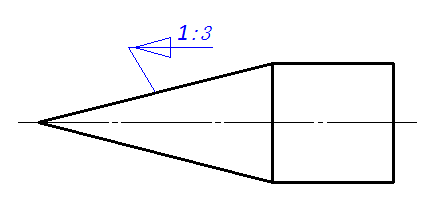

13、根据下图，锥度标注正确的是（）。
A.
B.
C.
D.
正确答案：

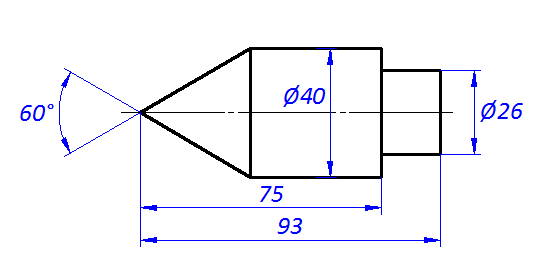

14、下列尺寸标注正确的是（）。
A.
B.
C.
D.
正确答案：
15、细实线可用于下列哪种情况？（）
A.波浪线
B.尺寸线
C.对称中心线
D.剖面线
正确答案：波浪线；尺寸线；剖面线
第二章单元测试
1、
图中直线与平面的交点Ｋ的正面投影k’，哪一个答案是正确的？
A.在a’b’上
B.在c’d’上
C.都不正确
D.与e’f’重合
正确答案：与e’f’重合
2、
图中直线与平面的交点Ｋ的水平投影ｋ，哪一个答案是正确的？
A.与ｃ重合的k
B.都不正确
C.在ab上的k
正确答案：在ab上的k
3、
直线AC在平面ABCD上。
A.正确
B.错误
正确答案：A
4、
直线EF与△ABC平行。
A.正确
B.错误
正确答案：A
5、
△ABC与矩形EFGH平行。
A.正确
B.错误
正确答案：A
6、正垂圆的（）的长度，与该圆的直径相等。
A.正面投影
B.侧面投影
C.水平投影
D.中心投影
正确答案：正面投影
7、
这是的两面投影。
A.水平线
B.正平线
C.一般位置直线
D.正垂线
正确答案：水平线
8、
两点的水平投影重合，称这两点为对的重影点。
A.水平面
B.原点
C.侧面
D.正面
正确答案：水平面
9、
水平投影12是交叉两直线AB与CD对正面投影的重影点。
A.正确
B.错误
正确答案：A
10、
两点在Z轴上的坐标差，反映了两点在方向的距离。
A.上下
B.前后
C.内外
D.左右
正确答案：上下
第三章单元测试

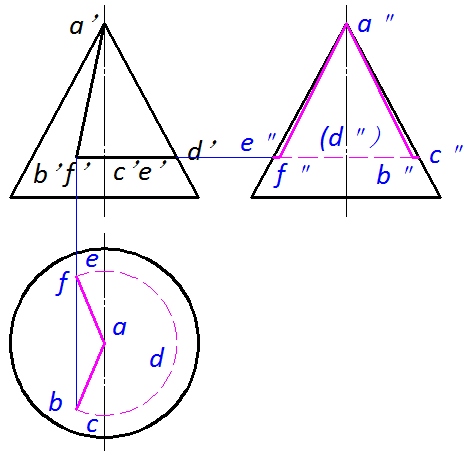

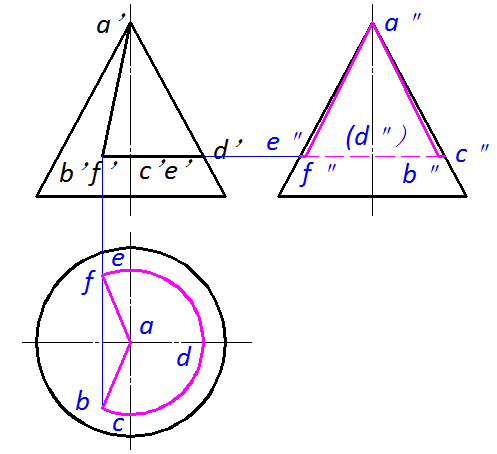

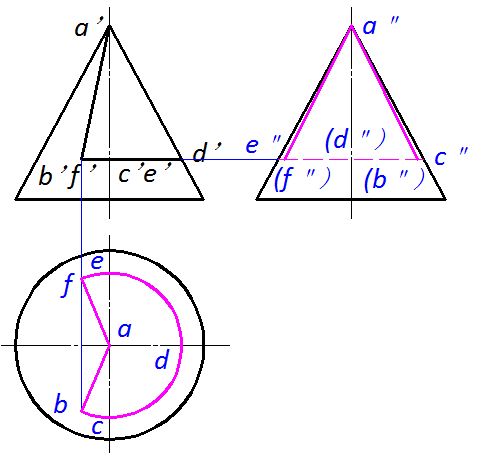

1、作出圆锥体的左视图，并求出其表面线的其余两面投影。
A.
B.
C.
D.
正确答案：
2、回转面的形状只取决于母线的形状。
A.正确
B.错误
正确答案：B
3、纬圆垂直于回转体的轴线。
A.正确
B.错误
正确答案：A

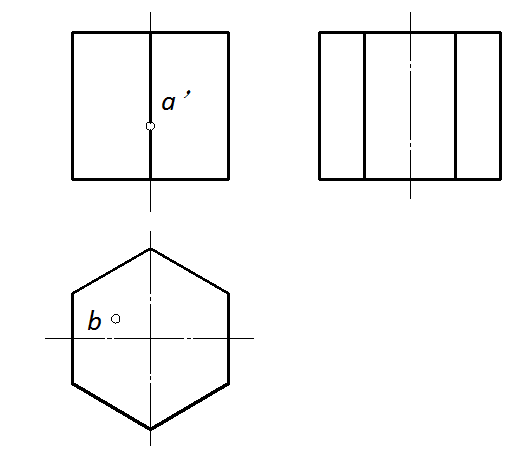

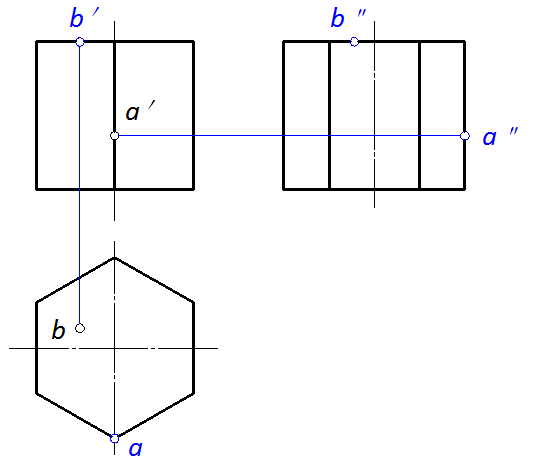

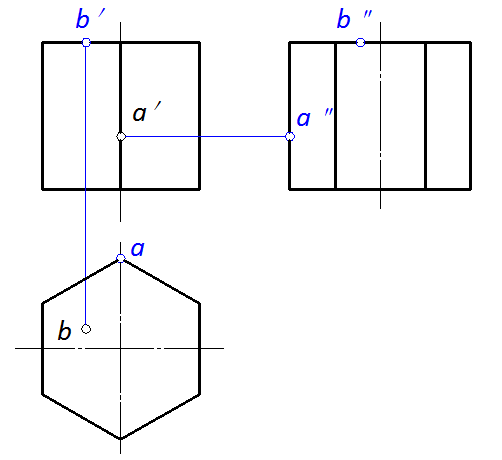

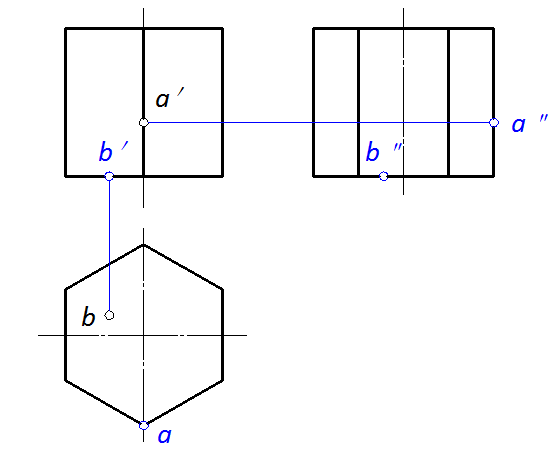

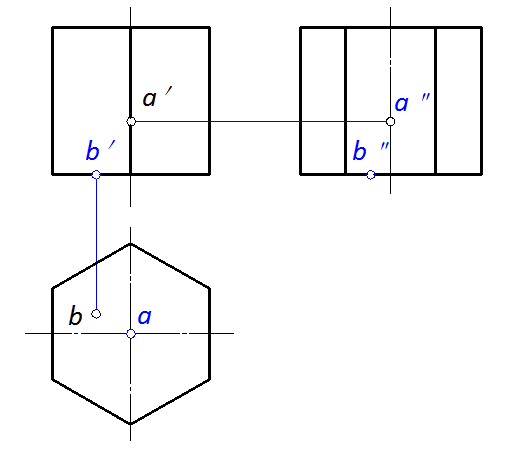

4、完成正六棱柱表面点A、B的其余两面投影。
A.
B.
C.
D.
正确答案：

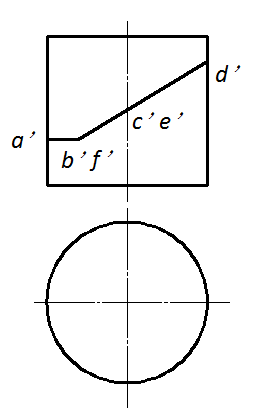

5、作出圆柱体的左视图，并求出其表面线的其余两面投影。

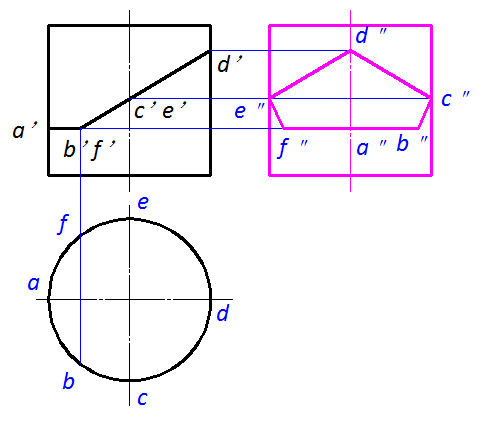

A.

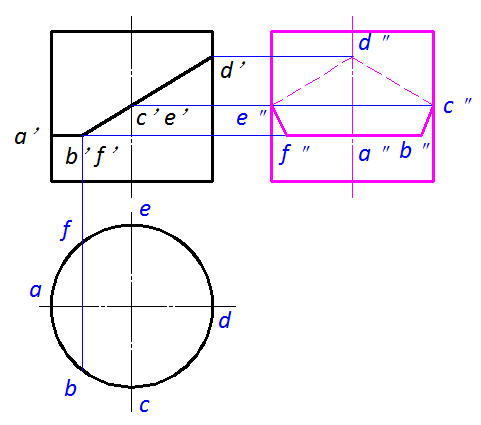

B.
C.
D.
正确答案：
6、平面立体被单一截平面截切，截交线的形状是平面多边形。
A.正确
B.错误
正确答案：A

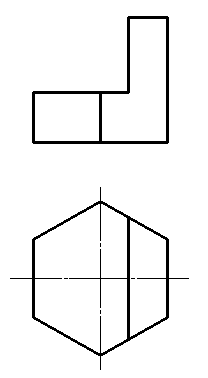

7、
完成正六棱柱被切割后的左视图。
A.
B.
C.
D.
正确答案：
8、截平面垂直于圆柱的轴线截切时，和圆柱面的截交线为纬圆。
A.正确
B.错误
正确答案：A

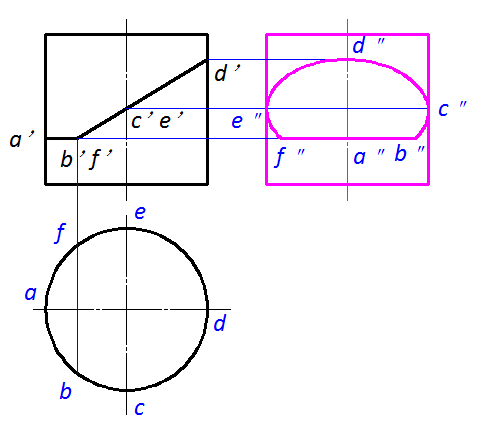

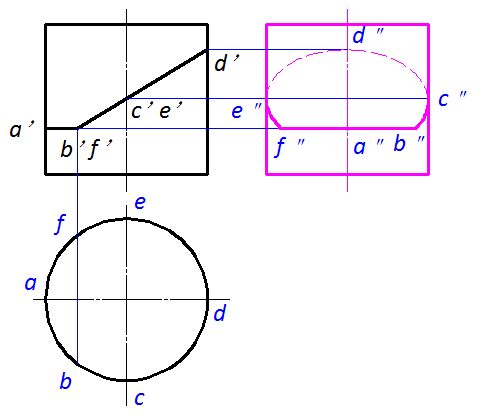

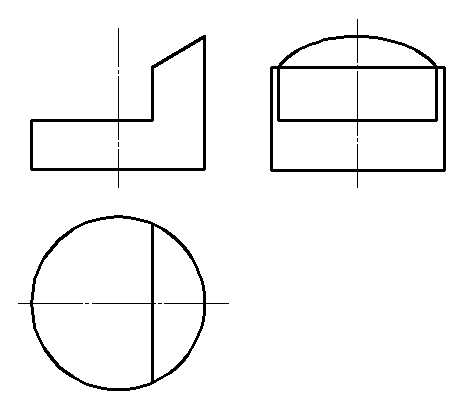

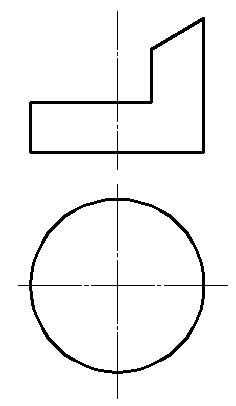

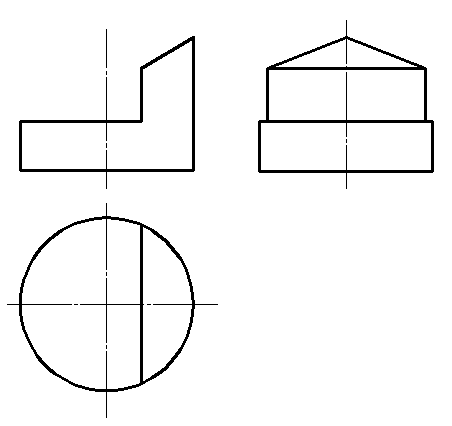

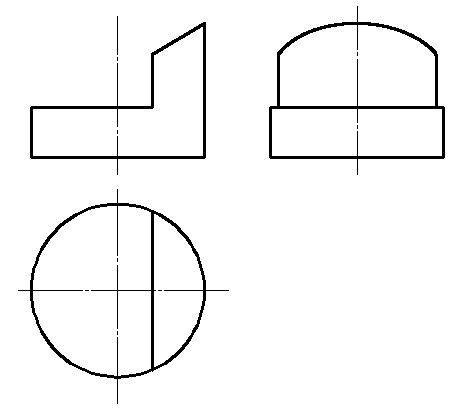

9、完成圆柱被切割后的俯视图，并补画左视图。
A.
B.
C.
D.
正确答案：

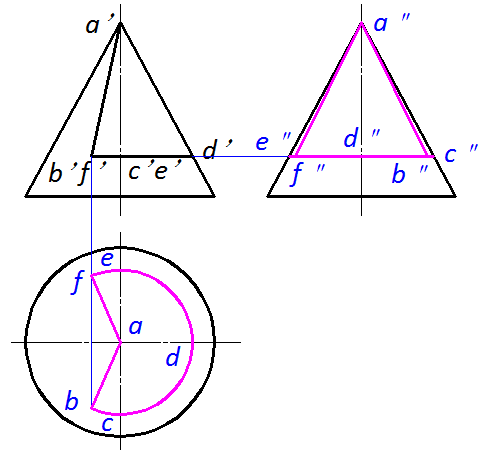

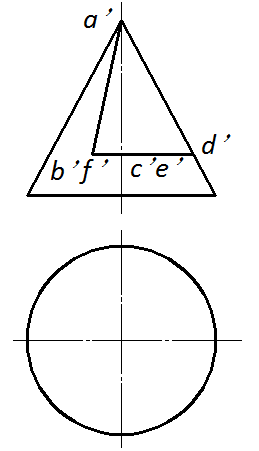

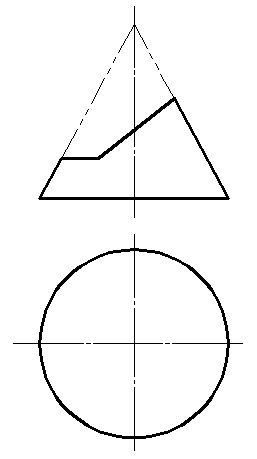

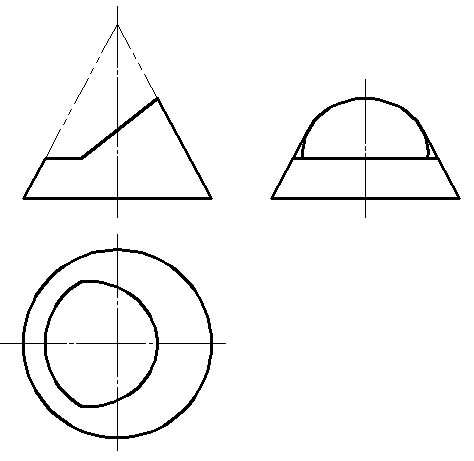

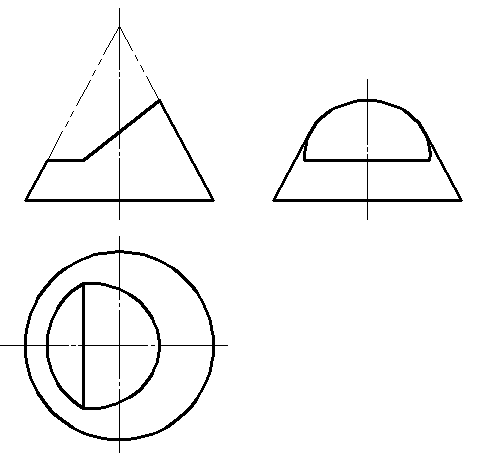

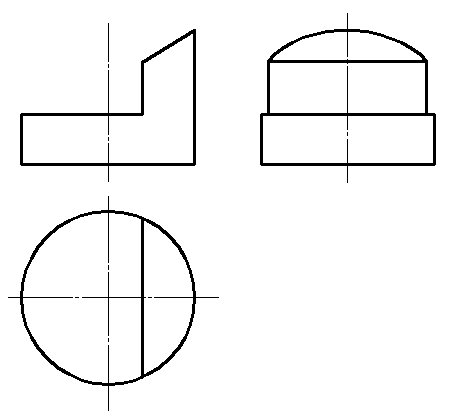

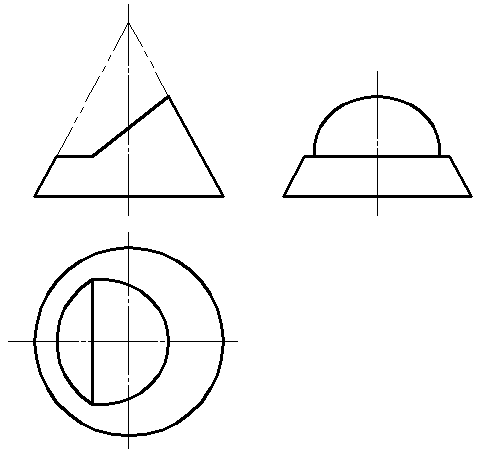

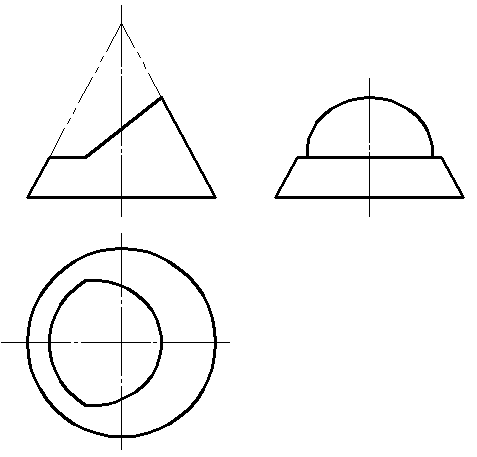

10、完成圆锥被切割后的俯视图，并补画左视图。
A.
B.
C.
D.
正确答案：
11、相贯线是相交两立体表面的共有线，相贯线上的点是两个立体表面的共有点。
A.正确
B.错误
正确答案：A
12、在用表面取点法求曲线的投影时，应该在特殊点比较稀疏，间距较大的位置补充一般点。
A.正确
B.错误
正确答案：A
13、相贯线的形状由相贯体的形状、大小和相对位置决定。
A.正确
B.错误
正确答案：A
14、下面立体的三视图中，哪个是正确的？
A.
B.
C.
D.
正确答案：

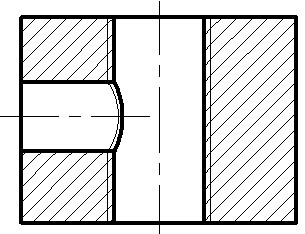

15、
下图中两圆柱的相贯线投影是否正确？
A.正确
B.错误
正确答案：A
第四章单元测试

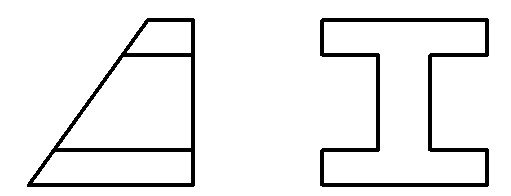

1、已知主、左视图，选择正确的俯视图。（）
A.
B.
C.
D.
正确答案：

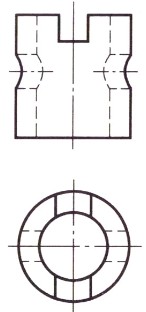

2、已知主、俯视图，选择正确的左视图。（）。
A.
B.
C.
D.
正确答案：
3、已知主、俯视图，选择正确的左视图。（）
A.
B.
C.
D.
正确答案：
4、已知主、俯视图，选择正确的左视图。（）
A.
B.
C.
D.
正确答案：
5、下面常见基本形体尺寸标注中，正确的是（）。
A.
B.
C.
D.
正确答案：

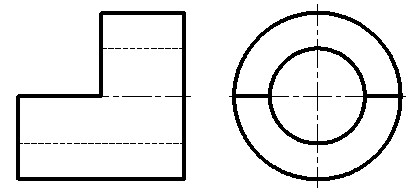

6、已知主视图、左视图，正确的俯视图是（）。
A.
B.
C.
D.
正确答案：
7、形体分析法和线面分析法是阅读组合体视图的常用方法。
A.正确
B.错误
正确答案：A
8、视图中的封闭线框通常表示物体上的哪些内容？
A.基本体
B.曲面
C.平面
D.平面的交线
正确答案：基本体；曲面；平面
9、标注对称的定位尺寸时应在尺寸基准两边分别注出。
A.正确
B.错误
正确答案：B
10、组合体中所标注的尺寸包括哪些尺寸？（）
A.定形尺寸
B.定位尺寸
C.总体尺寸
D.毛胚尺寸
正确答案：定形尺寸；定位尺寸；总体尺寸
11、组合体尺寸标注中正确的是（）。
A.
B.
C.
D.
正确答案：
12、已知主视图、左视图，正确的俯视图是（）。
A.
B.
C.
D.
正确答案：
13、读懂三面投影图，其对应轴测图为（）。
A.
B.
C.
D.
正确答案：
第五章单元测试

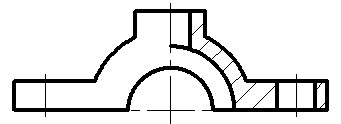

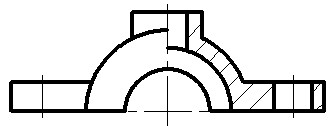

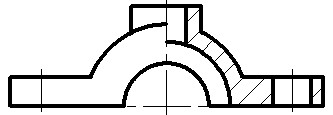

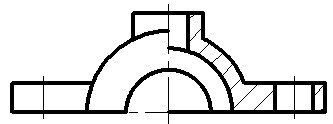

1、根据俯视图，选择正确的半剖视图。（）
A.
B.
C.
D.
正确答案：

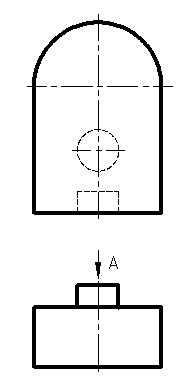

2、根据已知视图，选择正确的A向视图。（）
A.
B.
C.
D.
正确答案：

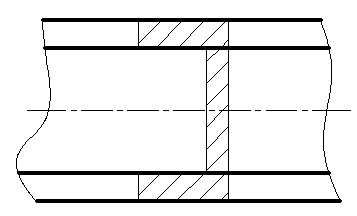

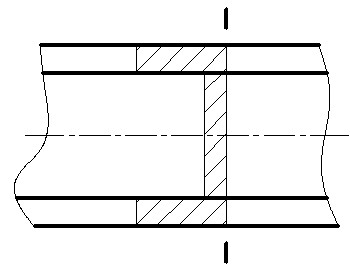

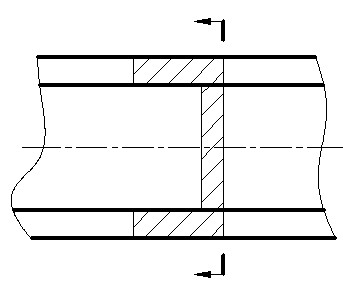

3、选择正确的重合断面图。（）
A.
B.
C.
D.
正确答案：

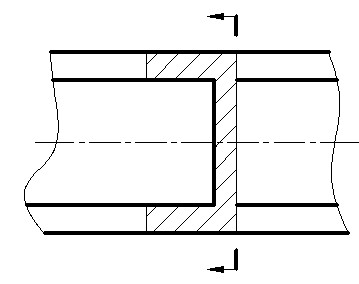

4、在下图中，选出正确的左视图（）。
A.
B.
C.
D.
正确答案：
5、金属材料的剖面符号是与水平成45°的互相平行间隔均匀的粗实线。
A.正确
B.错误
正确答案：B
6、视图是一种表达方法，包括以下哪几种？（）
A.向视图
B.基本视图
C.局部视图
D.斜视图
正确答案：向视图；基本视图；局部视图；斜视图

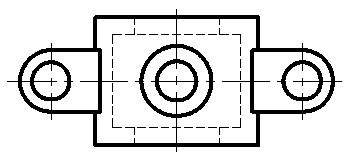

7、已知主、俯视图，选择正确的作剖视的左视图。（）
A.
B.
C.
D.
正确答案：
8、局部放大图可以应用下列哪些画法？
A.局部剖视图
B.视图
C.断面图
D.全剖视图
正确答案：局部剖视图；视图；断面图；全剖视图
9、画剖视图时，不管情况如何，一律应标出剖切位置及剖视图的名称。
A.正确
B.错误
正确答案：B
10、局部剖视图的波浪线可以用轮廓线代替。
A.正确
B.错误
正确答案：B
11、已知主、俯视图，选择正确的半剖左视图。（）
A.
B.
C.
D.
正确答案：
12、只要是较长的机件，都可以断开后缩短绘制。
A.正确
B.错误
正确答案：B
13、机件形状接近于对称，且不对称部分已另有图形表达清楚时，可以画成半剖视图。
A.正确
B.错误
正确答案：A
14、对于零件上的肋板、轮辐、薄壁等，如果（）剖切，不画剖面符号，且用粗实线将它们与相邻结构分开。
A.横向
B.斜向
C.正向
D.纵向
正确答案：纵向
15、局部剖视图既能表达内部形状，又能保留机件的某些外形。
A.正确
B.错误
正确答案：A
第六章单元测试
1、在渐开线齿轮中，模数和压力角不相等的齿轮也能正确啮合。
A.正确
B.错误
正确答案：B
2、B40×14（P7）-7e-L中，螺纹的公称直径是（）。
A.7
B.20
C.40
D.14
正确答案：40
3、键是标准件，销不是标准件。
A.正确
B.错误
正确答案：B
4、下列属于螺纹紧固件的有 。
A.螺母
B.螺栓
C.螺柱
D.齿轮
正确答案：螺母；螺栓；螺柱
5、规定标记：滚动轴承 6204 GB/T276-2013，其内径尺寸为（）。
A.17mm
B.2mm
C.6mm
D.20mm
正确答案：20mm

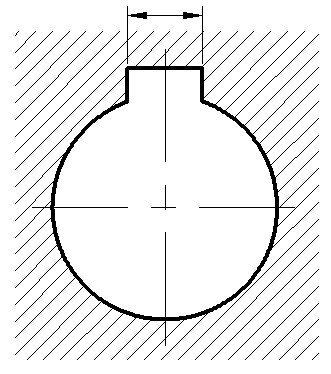

6、轮毂上键槽的宽度尺寸可按图示标注。
A.正确
B.错误
正确答案：A
7、在单个圆柱齿轮的画法中，齿顶圆与齿顶线用 绘制。
A.细实线
B.点划线
C.虚线
D.粗实线
正确答案：粗实线
8、螺纹按用途不同可分为连接螺纹和传动螺纹两大类。
A.正确
B.错误
正确答案：A
9、螺纹的牙型、直径和螺距符合国家标准的螺纹称为标准螺纹。
A.正确
B.错误
正确答案：A
10、梯形螺纹的特征代号是（）。
A.B
B.Tr
C.G
D.M
正确答案：Tr
11、矩形螺纹是（）。
A.普通螺纹
B.标准螺纹
C.管螺纹
D.非标准螺纹
正确答案：非标准螺纹
12、螺钉按用途分为连接螺钉和紧定螺钉两类。
A.正确
B.错误
正确答案：A

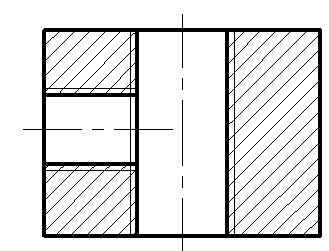

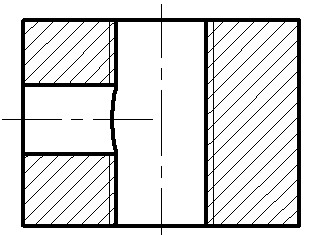

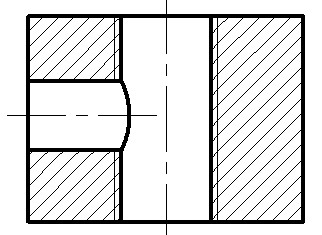

13、当大小两螺孔正交时，其剖视图正确的是（）。
A.
B.
C.
D.
正确答案：
14、将外螺纹的轴线铅垂放置，螺纹的可见部分右边低者为右旋螺纹。
A.正确
B.错误
正确答案：B
第七章单元测试
1、如图，轴的尺寸公差为（ )。
A.-0.027mm
B.0.013mm
C.0.027mm
D.-0.013mm
正确答案：0.013mm

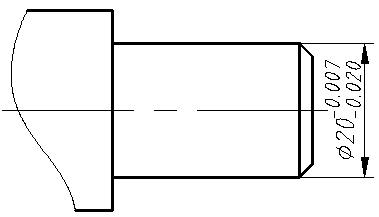

2、如图，轴的上极限偏差为（）。
A.-0.002um
B.-0.020mm
C.-0.007mm
D.-0.007um
正确答案：-0.007mm
3、滚动轴承内圈与轴的配合应为基轴制。
A.正确
B.错误
正确答案：B
4、某表面采用铣削加工的方法获得了Ra6.3μm，此时粗糙度代号应注成（）。
A.
B.
C.
D.
正确答案：
5、表面结构常用的轮廓参数中，参数Ra表示（）。
A.轮廓的最大高度
B.表面波纹高度
C.轮廓算术平均偏差
D.轮廓的最小高度
正确答案：轮廓算术平均偏差
6、尺寸公差由标准公差和基本偏差两部分组成，标准公差用于确定公差带相对于零线的位置。
A.正确
B.错误
正确答案：B
7、粗糙度参数值越小，加工成本（）。
A.越高
B.越低
C.不确定
D.不受影响
正确答案：越高
8、配合代号
表示 。
A.基轴制过盈配合
B.基孔制过渡配合
C.基轴制间隙配合
D.基孔制间隙配合
正确答案：基轴制间隙配合
9、同一表面上有不同的表面粗糙度要求时，须用粗实线画出其分界线，并注出相应的粗糙度代号和尺寸。
A.正确
B.错误
正确答案：B
10、零件图中全部表面有相同的表面粗糙度要求时，可将表面粗糙度要求统一注写在标题栏附近。
A.正确
B.错误
正确答案：A
11、表面粗糙度代号
中的6.3是指（）。
A.表面波纹高度的数值
B.轮廓算数平均偏差的数值
C.轮廓最小高度的数值
D.轮廓最大高度的数值
正确答案：轮廓算数平均偏差的数值
12、孔
的尺寸公差是( )。
A.0.001mm
B.-0.021mm
C.0.042mm
D.0.021mm
正确答案：0.021mm
13、表面粗糙度代号中数字注写方向必须与尺寸数字方向一致。
A.正确
B.错误
正确答案：A
14、与标准件配合时，通常不选择标准件为基准件。
A.正确
B.错误
正确答案：B
15、代号
表示的是基孔制的间隙配合。
A.正确
B.错误
正确答案：A
第八章单元测试
1、车螺纹和磨削时，通常先车出退刀槽或越程槽。
A.正确
B.错误
正确答案：A
2、零件图在长、宽、高三个方向上，每个方向只能有一个尺寸基准。
A.正确
B.错误
正确答案：B
3、标题栏在零件图左下角，填写零件图的名称、数量、材料等信息。
A.正确
B.错误
正确答案：B
4、下列哪些内容属于零件图上的技术要求？（）
A.热处理
B.尺寸公差
C.表面粗糙度
D.几何公差
正确答案：热处理；尺寸公差；表面粗糙度；几何公差
5、零件图应该正确、完整、清晰、合理的标注出制造和检验零件所必须的全部尺寸。
A.正确
B.错误
正确答案：A
6、下列哪些是零件图的视图采用的表达方法（）。
A.向视图
B.局部视图
C.断面图
D.剖视图
正确答案：向视图；局部视图；断面图；剖视图
7、轴类零件一般以轴心线水平放置作为主视方向。
A.正确
B.错误
正确答案：A

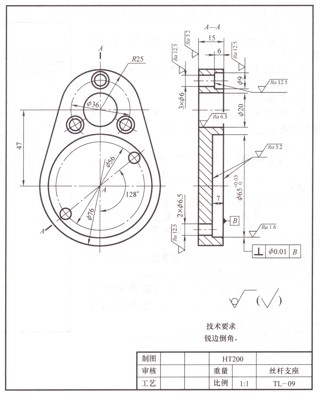

8、读丝杆支座零件图，可以得到该零件图采用了以下哪些表达方法？（）
A.主视图
B.旋转剖
C.局部视图
D.阶梯剖
正确答案：主视图；旋转剖
9、丝杆支座零件图中的
表示被测要素是φ65孔的轴线。
A.正确
B.错误
正确答案：A
10、丝杆支座零件的表面粗糙度值最大的是
A.正确
B.错误
正确答案：B
11、在零件图中，铸造零件的壁厚应保持大致相等或者逐渐过渡。
A.正确
B.错误
正确答案：A
12、钻头钻孔时如果遇到斜面、曲面时应先加工成凸台或凹坑。
A.正确
B.错误
正确答案：A
13、零件在同一方向上的尺寸，都必须全部从同一主要基准标注。
A.正确
B.错误
正确答案：A
14、铸件的内、外壁沿起模方向应有一定的斜度
A.正确
B.错误
正确答案：A
15、（）是制造和检验零件的依据。
A.三视图
B.装配图
C.零件图
D.轴测图
正确答案：零件图
第九章单元测试
1、在装配图中，零件的工艺结构如倒角、圆角、退刀槽等允许省略不画。
A.正确
B.错误
正确答案：A
2、装配图中的一组图形的表达方法，与零件图的表达方法完全相同。
A.正确
B.错误
正确答案：B
3、装配图中明细栏中的编号与装配图中零、部件序号必须一致。
A.正确
B.错误
正确答案：A
4、外形尺寸是机器安装在地基上或部件与机器连接时所需要的尺寸。
A.正确
B.错误
正确答案：B
5、为了表示与本部件的装配关系，但又不属于本部件的其他相邻零、部件时，可采用假想画法，将其他相邻零、部件用细点画线画出。
A.正确
B.错误
正确答案：B
6、一张完整的装配图包括哪些内容？（）
A.技术要求
B.必要的尺寸
C.一组视图
D.零件序号、标题栏、明细栏
正确答案：技术要求；必要的尺寸；一组视图；零件序号、标题栏、明细栏
7、编写零件序号时各指引线可以相交。
A.正确
B.错误
正确答案：B
8、装配图中指引线指向所指部分的末端通常画成（）。
A.虚线
B.圆点或箭头
C.斜线
D.直线
正确答案：圆点或箭头
9、两个零件在同一方向上只能有（）个接触面和配合面。
A.1
B.2
C.3
D.4
正确答案：1
10、将机器安装在地基上或部件与机器连接时所需的尺寸是（）。
A.安装尺寸
B.外形尺寸
C.性能尺寸
D.装配尺寸
正确答案：安装尺寸
11、表示零件之间装配关系的尺寸是（）。
A.性能尺寸
B.总体尺寸
C.安装尺寸
D.装配尺寸
正确答案：装配尺寸
12、通过装配图不能够了解装配体的工作原理。
A.正确
B.错误
正确答案：B

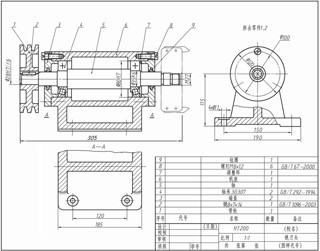

13、看懂铣刀头装配图，该装配体由几种零件组成。（）
A.9
B.11
C.8
D.16
正确答案：9
14、读铣刀头装配图，该装配图采用的表达方法有哪些？
A.全剖视图
B.局部剖视图
C.拆卸画法
D.假想画法
正确答案：全剖视图；局部剖视图；拆卸画法；假想画法
15、读铣刀头装配图，尺寸190是性能尺寸。
A.正确
B.错误
正确答案：B
绪论单元测试
1、我们的课程主要内容包含在图学的哪几个二级学科中？（）
A.工程图学
B.医学图学
C.图学基础理论
D.计算机图学
正确答案：工程图学；图学基础理论
2、以下哪些属于我们课程主要学习的内容？（）
A.制图标准
B.画法几何
C.射影几何
D.机械制图
正确答案：制图标准；画法几何；机械制图
3、以下哪一项不是机械图样？（）
A.地图
B.外形图
C.装配图
D.零件图
正确答案：地图
4、我们的课程要培养的主要能力包括哪几个？（）
A.使用不同工具绘图的能力
B.空间思维能力
C.语言表达能力
D.空间想象能力
正确答案：使用不同工具绘图的能力；空间思维能力；空间想象能力
5、通过课程的学习应该养成严格遵守国家标准的习惯。
A.正确
B.错误
正确答案：A
6、学习本课程不需要多想、多看、多画。
A.正确
B.错误
正确答案：B
7、智能手机版-助学APP包含虚拟仿真模型。
A.正确
B.错误
正确答案：A
第一章单元测试
1、比例是指图样中图形与其实物相应要素尺寸之比，它适用于各类尺寸。
A.正确
B.错误
正确答案：B
2、尺寸标注中所注尺寸数值为画图尺寸。
A.正确
B.错误
正确答案：B
3、平面图形的尺寸标注正确的是（）。
A.
B.
C.
D.
正确答案：
4、
看标题栏的方向一般与绘图和看图方向一致，标题栏一般位于图纸的（）。
A.左上角
B.左下角
C.右下角
D.右上角
正确答案：右下角
5、标注角度尺寸时，其角度的数值书写方向（）。
A.和尺寸线的位置有关。
B.和尺寸界线有关。
C.不作要求。
D.一律水平书写。
正确答案：一律水平书写。
6、细实线不能用于下列哪种用途？
A.剖面线
B.尺寸线
C.尺寸界线
D.不可见轮廓线
正确答案：不可见轮廓线
7、作图辅助线用细虚线。
A.正确
B.错误
正确答案：B
8、加长幅面图纸的宽度尺寸为基本幅面的长度尺寸，其长度尺寸按基本幅面的宽度尺寸成整数倍增加后得到。
A.正确
B.错误
正确答案：A
9、细点画线用于对称中心线和作图辅助线。
A.正确
B.错误
正确答案：B
10、用已知半径的圆弧光滑连接两已知线段的关键是准确作出连接圆弧的圆心和被连接线段的切点。
A.正确
B.错误
正确答案：A
11、下面斜度标注正确的是（）。
A.
B.
C.
D.
正确答案：
12、下面尺寸标注正确的是（）。
A.
B.
C.
D.
正确答案：
13、根据下图，锥度标注正确的是（）。
A.
B.
C.
D.
正确答案：
14、下列尺寸标注正确的是（）。
A.
B.
C.
D.
正确答案：
15、细实线可用于下列哪种情况？（）
A.波浪线
B.尺寸线
C.对称中心线
D.剖面线
正确答案：波浪线；尺寸线；剖面线
第二章单元测试
1、
图中直线与平面的交点Ｋ的正面投影k’，哪一个答案是正确的？
A.在a’b’上
B.在c’d’上
C.都不正确
D.与e’f’重合
正确答案：与e’f’重合
2、
图中直线与平面的交点Ｋ的水平投影ｋ，哪一个答案是正确的？
A.与ｃ重合的k
B.都不正确
C.在ab上的k
正确答案：在ab上的k
3、
直线AC在平面ABCD上。
A.正确
B.错误
正确答案：A
4、
直线EF与△ABC平行。
A.正确
B.错误
正确答案：A
5、
△ABC与矩形EFGH平行。
A.正确
B.错误
正确答案：A
6、正垂圆的（）的长度，与该圆的直径相等。
A.正面投影
B.侧面投影
C.水平投影
D.中心投影
正确答案：正面投影
7、
这是的两面投影。
A.水平线
B.正平线
C.一般位置直线
D.正垂线
正确答案：水平线
8、
两点的水平投影重合，称这两点为对的重影点。
A.水平面
B.原点
C.侧面
D.正面
正确答案：水平面
9、
水平投影12是交叉两直线AB与CD对正面投影的重影点。
A.正确
B.错误
正确答案：A
10、
两点在Z轴上的坐标差，反映了两点在方向的距离。
A.上下
B.前后
C.内外
D.左右
正确答案：上下
第三章单元测试
1、作出圆锥体的左视图，并求出其表面线的其余两面投影。
A.
B.
C.
D.
正确答案：
2、回转面的形状只取决于母线的形状。
A.正确
B.错误
正确答案：B
3、纬圆垂直于回转体的轴线。
A.正确
B.错误
正确答案：A
4、完成正六棱柱表面点A、B的其余两面投影。
A.
B.
C.
D.
正确答案：
5、作出圆柱体的左视图，并求出其表面线的其余两面投影。
A.
B.
C.
D.
正确答案：
6、平面立体被单一截平面截切，截交线的形状是平面多边形。
A.正确
B.错误
正确答案：A
7、
完成正六棱柱被切割后的左视图。
A.
B.
C.
D.
正确答案：
8、截平面垂直于圆柱的轴线截切时，和圆柱面的截交线为纬圆。
A.正确
B.错误
正确答案：A
9、完成圆柱被切割后的俯视图，并补画左视图。
A.
B.
C.
D.
正确答案：
10、完成圆锥被切割后的俯视图，并补画左视图。
A.
B.
C.
D.
正确答案：
11、相贯线是相交两立体表面的共有线，相贯线上的点是两个立体表面的共有点。
A.正确
B.错误
正确答案：A
12、在用表面取点法求曲线的投影时，应该在特殊点比较稀疏，间距较大的位置补充一般点。
A.正确
B.错误
正确答案：A
13、相贯线的形状由相贯体的形状、大小和相对位置决定。
A.正确
B.错误
正确答案：A
14、下面立体的三视图中，哪个是正确的？
A.
B.
C.
D.
正确答案：
15、
下图中两圆柱的相贯线投影是否正确？
A.正确
B.错误
正确答案：A
第四章单元测试
1、已知主、左视图，选择正确的俯视图。（）
A.
B.
C.
D.
正确答案：
2、已知主、俯视图，选择正确的左视图。（）。
A.
B.
C.
D.
正确答案：
3、已知主、俯视图，选择正确的左视图。（）
A.
B.
C.
D.
正确答案：
4、已知主、俯视图，选择正确的左视图。（）
A.
B.
C.
D.
正确答案：
5、下面常见基本形体尺寸标注中，正确的是（）。
A.
B.
C.
D.
正确答案：
6、已知主视图、左视图，正确的俯视图是（）。
A.
B.
C.
D.
正确答案：
7、形体分析法和线面分析法是阅读组合体视图的常用方法。
A.正确
B.错误
正确答案：A
8、视图中的封闭线框通常表示物体上的哪些内容？
A.基本体
B.曲面
C.平面
D.平面的交线
正确答案：基本体；曲面；平面
9、标注对称的定位尺寸时应在尺寸基准两边分别注出。
A.正确
B.错误
正确答案：B
10、组合体中所标注的尺寸包括哪些尺寸？（）
A.定形尺寸
B.定位尺寸
C.总体尺寸
D.毛胚尺寸
正确答案：定形尺寸；定位尺寸；总体尺寸
11、组合体尺寸标注中正确的是（）。
A.
B.
C.
D.
正确答案：
12、已知主视图、左视图，正确的俯视图是（）。
A.
B.
C.
D.
正确答案：
13、读懂三面投影图，其对应轴测图为（）。
A.
B.
C.
D.
正确答案：
第五章单元测试
1、根据俯视图，选择正确的半剖视图。（）
A.
B.
C.
D.
正确答案：
2、根据已知视图，选择正确的A向视图。（）
A.
B.
C.
D.
正确答案：
3、选择正确的重合断面图。（）
A.
B.
C.
D.
正确答案：
4、在下图中，选出正确的左视图（）。
A.
B.
C.
D.
正确答案：
5、金属材料的剖面符号是与水平成45°的互相平行间隔均匀的粗实线。
A.正确
B.错误
正确答案：B
6、视图是一种表达方法，包括以下哪几种？（）
A.向视图
B.基本视图
C.局部视图
D.斜视图
正确答案：向视图；基本视图；局部视图；斜视图
7、已知主、俯视图，选择正确的作剖视的左视图。（）
A.
B.
C.
D.
正确答案：
8、局部放大图可以应用下列哪些画法？
A.局部剖视图
B.视图
C.断面图
D.全剖视图
正确答案：局部剖视图；视图；断面图；全剖视图
9、画剖视图时，不管情况如何，一律应标出剖切位置及剖视图的名称。
A.正确
B.错误
正确答案：B
10、局部剖视图的波浪线可以用轮廓线代替。
A.正确
B.错误
正确答案：B
11、已知主、俯视图，选择正确的半剖左视图。（）
A.
B.
C.
D.
正确答案：
12、只要是较长的机件，都可以断开后缩短绘制。
A.正确
B.错误
正确答案：B
13、机件形状接近于对称，且不对称部分已另有图形表达清楚时，可以画成半剖视图。
A.正确
B.错误
正确答案：A
14、对于零件上的肋板、轮辐、薄壁等，如果（）剖切，不画剖面符号，且用粗实线将它们与相邻结构分开。
A.横向
B.斜向
C.正向
D.纵向
正确答案：纵向
15、局部剖视图既能表达内部形状，又能保留机件的某些外形。
A.正确
B.错误
正确答案：A
第六章单元测试
1、在渐开线齿轮中，模数和压力角不相等的齿轮也能正确啮合。
A.正确
B.错误
正确答案：B
2、B40×14（P7）-7e-L中，螺纹的公称直径是（）。
A.7
B.20
C.40
D.14
正确答案：40
3、键是标准件，销不是标准件。
A.正确
B.错误
正确答案：B
4、下列属于螺纹紧固件的有 。
A.螺母
B.螺栓
C.螺柱
D.齿轮
正确答案：螺母；螺栓；螺柱
5、规定标记：滚动轴承 6204 GB/T276-2013，其内径尺寸为（）。
A.17mm
B.2mm
C.6mm
D.20mm
正确答案：20mm
6、轮毂上键槽的宽度尺寸可按图示标注。
A.正确
B.错误
正确答案：A
7、在单个圆柱齿轮的画法中，齿顶圆与齿顶线用 绘制。
A.细实线
B.点划线
C.虚线
D.粗实线
正确答案：粗实线
8、螺纹按用途不同可分为连接螺纹和传动螺纹两大类。
A.正确
B.错误
正确答案：A
9、螺纹的牙型、直径和螺距符合国家标准的螺纹称为标准螺纹。
A.正确
B.错误
正确答案：A
10、梯形螺纹的特征代号是（）。
A.B
B.Tr
C.G
D.M
正确答案：Tr
11、矩形螺纹是（）。
A.普通螺纹
B.标准螺纹
C.管螺纹
D.非标准螺纹
正确答案：非标准螺纹
12、螺钉按用途分为连接螺钉和紧定螺钉两类。
A.正确
B.错误
正确答案：A
13、当大小两螺孔正交时，其剖视图正确的是（）。
A.
B.
C.
D.
正确答案：
14、将外螺纹的轴线铅垂放置，螺纹的可见部分右边低者为右旋螺纹。
A.正确
B.错误
正确答案：B
第七章单元测试
1、如图，轴的尺寸公差为（ )。
A.-0.027mm
B.0.013mm
C.0.027mm
D.-0.013mm
正确答案：0.013mm
2、如图，轴的上极限偏差为（）。
A.-0.002um
B.-0.020mm
C.-0.007mm
D.-0.007um
正确答案：-0.007mm
3、滚动轴承内圈与轴的配合应为基轴制。
A.正确
B.错误
正确答案：B
4、某表面采用铣削加工的方法获得了Ra6.3μm，此时粗糙度代号应注成（）。
A.
B.
C.
D.
正确答案：
5、表面结构常用的轮廓参数中，参数Ra表示（）。
A.轮廓的最大高度
B.表面波纹高度
C.轮廓算术平均偏差
D.轮廓的最小高度
正确答案：轮廓算术平均偏差
6、尺寸公差由标准公差和基本偏差两部分组成，标准公差用于确定公差带相对于零线的位置。
A.正确
B.错误
正确答案：B
7、粗糙度参数值越小，加工成本（）。
A.越高
B.越低
C.不确定
D.不受影响
正确答案：越高
8、配合代号
表示 。
A.基轴制过盈配合
B.基孔制过渡配合
C.基轴制间隙配合
D.基孔制间隙配合
正确答案：基轴制间隙配合
9、同一表面上有不同的表面粗糙度要求时，须用粗实线画出其分界线，并注出相应的粗糙度代号和尺寸。
A.正确
B.错误
正确答案：B
10、零件图中全部表面有相同的表面粗糙度要求时，可将表面粗糙度要求统一注写在标题栏附近。
A.正确
B.错误
正确答案：A
11、表面粗糙度代号
中的6.3是指（）。
A.表面波纹高度的数值
B.轮廓算数平均偏差的数值
C.轮廓最小高度的数值
D.轮廓最大高度的数值
正确答案：轮廓算数平均偏差的数值
12、孔
的尺寸公差是( )。
A.0.001mm
B.-0.021mm
C.0.042mm
D.0.021mm
正确答案：0.021mm
13、表面粗糙度代号中数字注写方向必须与尺寸数字方向一致。
A.正确
B.错误
正确答案：A
14、与标准件配合时，通常不选择标准件为基准件。
A.正确
B.错误
正确答案：B
15、代号
表示的是基孔制的间隙配合。
A.正确
B.错误
正确答案：A
第八章单元测试
1、车螺纹和磨削时，通常先车出退刀槽或越程槽。
A.正确
B.错误
正确答案：A
2、零件图在长、宽、高三个方向上，每个方向只能有一个尺寸基准。
A.正确
B.错误
正确答案：B
3、标题栏在零件图左下角，填写零件图的名称、数量、材料等信息。
A.正确
B.错误
正确答案：B
4、下列哪些内容属于零件图上的技术要求？（）
A.热处理
B.尺寸公差
C.表面粗糙度
D.几何公差
正确答案：热处理；尺寸公差；表面粗糙度；几何公差
5、零件图应该正确、完整、清晰、合理的标注出制造和检验零件所必须的全部尺寸。
A.正确
B.错误
正确答案：A
6、下列哪些是零件图的视图采用的表达方法（）。
A.向视图
B.局部视图
C.断面图
D.剖视图
正确答案：向视图；局部视图；断面图；剖视图
7、轴类零件一般以轴心线水平放置作为主视方向。
A.正确
B.错误
正确答案：A
8、读丝杆支座零件图，可以得到该零件图采用了以下哪些表达方法？（）
A.主视图
B.旋转剖
C.局部视图
D.阶梯剖
正确答案：主视图；旋转剖
9、丝杆支座零件图中的
表示被测要素是φ65孔的轴线。
A.正确
B.错误
正确答案：A
10、丝杆支座零件的表面粗糙度值最大的是
A.正确
B.错误
正确答案：B
11、在零件图中，铸造零件的壁厚应保持大致相等或者逐渐过渡。
A.正确
B.错误
正确答案：A
12、钻头钻孔时如果遇到斜面、曲面时应先加工成凸台或凹坑。
A.正确
B.错误
正确答案：A
13、零件在同一方向上的尺寸，都必须全部从同一主要基准标注。
A.正确
B.错误
正确答案：A
14、铸件的内、外壁沿起模方向应有一定的斜度
A.正确
B.错误
正确答案：A
15、（）是制造和检验零件的依据。
A.三视图
B.装配图
C.零件图
D.轴测图
正确答案：零件图
第九章单元测试
1、在装配图中，零件的工艺结构如倒角、圆角、退刀槽等允许省略不画。
A.正确
B.错误
正确答案：A
2、装配图中的一组图形的表达方法，与零件图的表达方法完全相同。
A.正确
B.错误
正确答案：B
3、装配图中明细栏中的编号与装配图中零、部件序号必须一致。
A.正确
B.错误
正确答案：A
4、外形尺寸是机器安装在地基上或部件与机器连接时所需要的尺寸。
A.正确
B.错误
正确答案：B
5、为了表示与本部件的装配关系，但又不属于本部件的其他相邻零、部件时，可采用假想画法，将其他相邻零、部件用细点画线画出。
A.正确
B.错误
正确答案：B
6、一张完整的装配图包括哪些内容？（）
A.技术要求
B.必要的尺寸
C.一组视图
D.零件序号、标题栏、明细栏
正确答案：技术要求；必要的尺寸；一组视图；零件序号、标题栏、明细栏
7、编写零件序号时各指引线可以相交。
A.正确
B.错误
正确答案：B
8、装配图中指引线指向所指部分的末端通常画成（）。
A.虚线
B.圆点或箭头
C.斜线
D.直线
正确答案：圆点或箭头
9、两个零件在同一方向上只能有（）个接触面和配合面。
A.1
B.2
C.3
D.4
正确答案：1
10、将机器安装在地基上或部件与机器连接时所需的尺寸是（）。
A.安装尺寸
B.外形尺寸
C.性能尺寸
D.装配尺寸
正确答案：安装尺寸
11、表示零件之间装配关系的尺寸是（）。
A.性能尺寸
B.总体尺寸
C.安装尺寸
D.装配尺寸
正确答案：装配尺寸
12、通过装配图不能够了解装配体的工作原理。
A.正确
B.错误
正确答案：B
13、看懂铣刀头装配图，该装配体由几种零件组成。（）
A.9
B.11
C.8
D.16
正确答案：9
14、读铣刀头装配图，该装配图采用的表达方法有哪些？
A.全剖视图
B.局部剖视图
C.拆卸画法
D.假想画法
正确答案：全剖视图；局部剖视图；拆卸画法；假想画法
15、读铣刀头装配图，尺寸190是性能尺寸。
A.正确
B.错误
正确答案：B
