智慧树知到《工程制图及CAD》章节测试答案
智慧树知到《工程制图及CAD》章节测试答案
第一章单元测试
1、机械图样中的比例就是用实物比图形的比例尺（）
A.正确
B.错误
正确答案：B
2、留有装订边的图框，装订边处宽度为（）mm。
A.5
B.25
C.20
D.10
正确答案：25
3、机械样板图应保存为（）格式。
A..dwf
B..dwt
C..dwg
D..stl
正确答案：.dwt
4、国标规定尺寸标注应放在（）图层。
A.10
B.02
C.09
D.08
正确答案：08

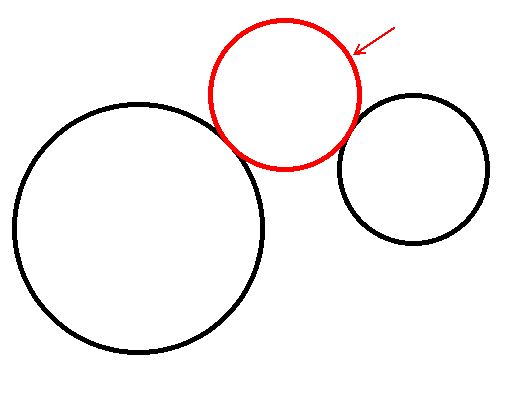

5、中间圆弧与已知的两圆弧外公切时，绘制完成后，需要将多余的弧去掉，应用到的操作是（）。
A.修剪（trim）
B.打断于点（break）
C.删除（delete）
D.打断（break）
正确答案：修剪（trim）
6、带有圆弧连接的平面图形绘制时，作图的顺序应为（）
A.先画连接圆弧，再画已知圆弧，最后中间圆弧。
B.先画中间圆弧，再画已知圆弧，最后连接圆弧。
C.先画已知圆弧，再画中间圆弧，最后连接圆弧。
D.先画已知圆弧，再画连接圆弧，最后中间圆弧。
正确答案：先画已知圆弧，再画中间圆弧，最后连接圆弧。
7、A3图纸的图幅为（）
A.
B.
C.
D.
正确答案：
8、正六边形的尺寸标注正确的是（）。
A.
B.
C.
D.
正确答案：

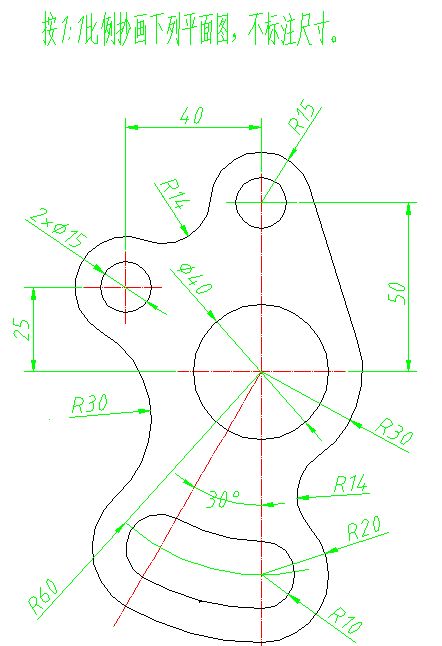

9、下图中右边外公切线属于（）线段。
A.中间线段
B.已知线段
C.既是连接线段又是中间线段
D.连接线段
正确答案：连接线段
10、多选题：将圆变成圆弧，可用（）编辑命令完成。
A.修剪
B.打断
C.拉伸
D.延伸
E.分解
正确答案：修剪;打断
第二章单元测试

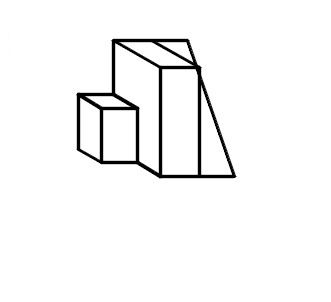

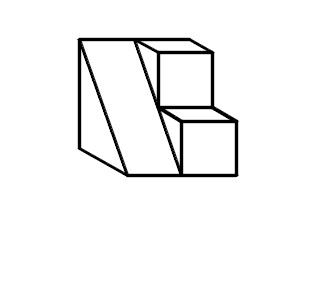

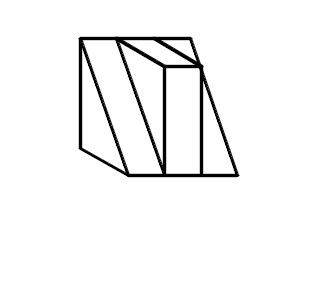

1、选择三视图对应的立体（）。
A.
B.
C.
D.
正确答案：

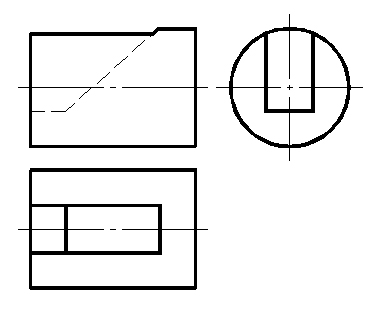

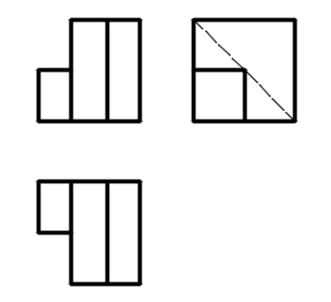

2、主、俯、左三个视图中有错误的视图是（）
A.左视图和俯视图
B.主视图
C.主视图和左视图
D.俯视图
正确答案：俯视图

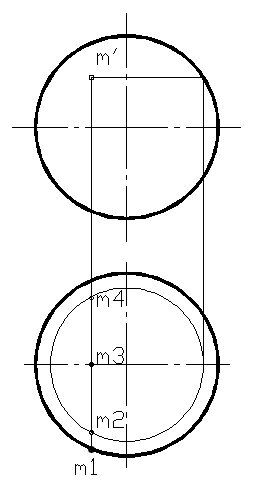

3、已知M点在主视图上的投影，则其在俯视图上的投影为（）
A.m1
B.m2
C.m4
D.m3
正确答案：m2
4、主、俯、左三个视图中错误的视图是（）
A.
左视图
B.
主视图和左视图
C.
主视图和俯视图
D.
俯视图
正确答案：
俯视图
5、图示的三视图中，主视图应有（）相贯线。
A.3条
B.4条
C.1条
D.2条
正确答案：3条
6、已知三棱锥的三视图和表面点A的正面投影a'，它的水平投影a（），侧面投影a"（）。
A.不可见；可见
B.可见；不可见
C.可见；可见
D.不可见；不可见
正确答案：可见；不可见
7、

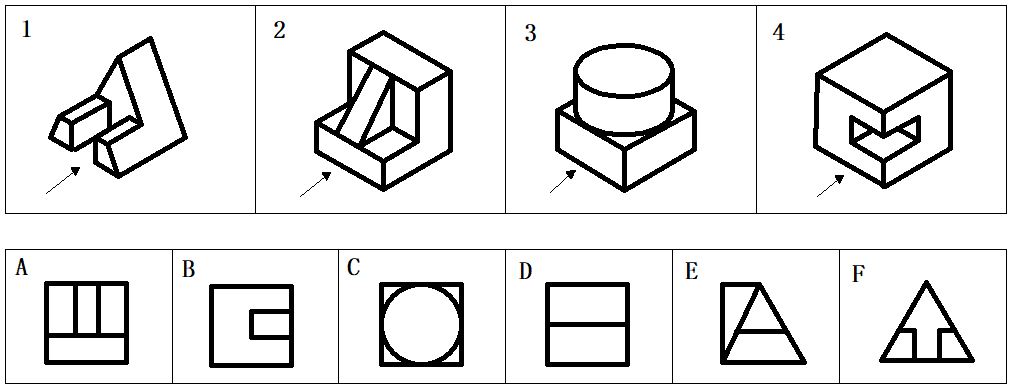

观察立体所示的左视图，选择相应填写相应的号码。第1题选（）
A.C
B.B
C.F
D.A
E.E
F.D
正确答案：F
8、
观察立体所示的左视图，选择相应填写相应的号码。第2题选（）。
A.A
B.C
C.D
D.E
E.B
F.F
正确答案：A
9、
观察立体所示的左视图，选择相应填写相应的号码。第3题选（）
A.B
B.C
C.E
D.A
E.F
F.D
正确答案：D
10、
观察立体所示的左视图，选择相应填写相应的号码。第4题选（）
A.B
B.D
C.C
D.E
E.F
F.A
正确答案：B
[$]
第三章单元测试

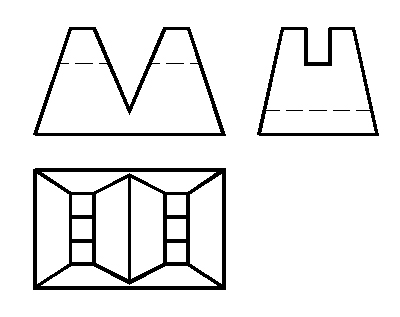

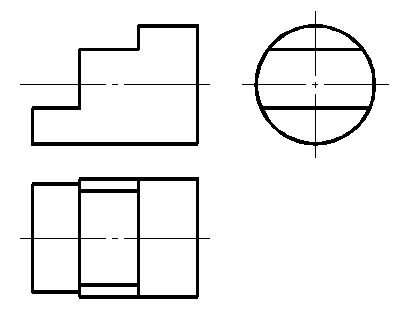

1、主、俯、左三个视图中有错误的视图是（）
A.主视图和俯视图
B.主视图
C.左视图
D.俯视图
正确答案：俯视图
2、下列叙述正确的是（）
A.均正确
B.左视图有错误
C.主视图有错误
D.俯视图有错误
正确答案：均正确
3、表示孔在圆周上均匀分布的缩写词为（）
A.SEQ
B.QSE
C.ECS
D.EQS
正确答案：EQS

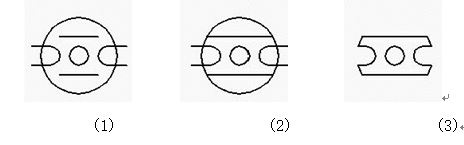

4、在下图中，在图(1)的基础上完成图(2)，需要使用什么编辑命令？在图(2)的基础上完成图(3)用什么编辑命令？
A.
修剪（TRIM）命令、延伸（EXTEND）命令
B.
打断（BREAK）命令、比例（SCALE）命令
C.
延伸（EXTEND）命令、修剪（TRIM）命令
D.
修剪（TRIM）命令、比例（SCALE）命令
正确答案：
延伸（EXTEND）命令、修剪（TRIM）命令
5、图中标注错误的尺寸个数是（）
A.
1个
B.
2个
C.
3个
D.
4个
正确答案：
3个

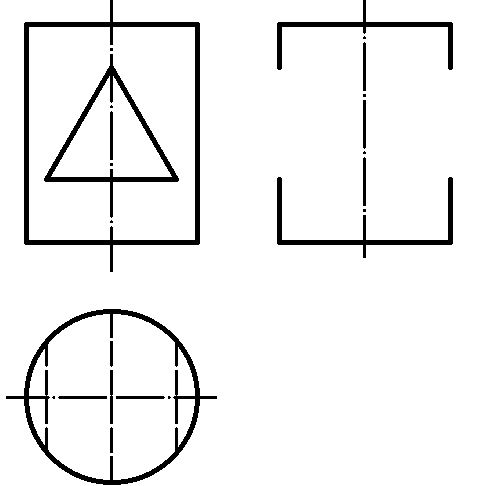

6、下列组合体的三视图中，错误的视图是（）
A.
左视图和俯视图
B.
主视图
C.
左视图
D.
俯视图
正确答案：
左视图
7、圆柱与圆柱偏交，其相贯线不对称，有虚线存在。（）
A.正确
B.错误
正确答案：A
8、圆锥体与圆柱体相贯，其相贯线也可以由近似画法求得。（）
A.正确
B.错误
正确答案：B
9、尺寸主要分为定形尺寸和定位尺寸两大类。
A.正确
B.错误
正确答案：A
10、读组合体的三视图主要看主视图，一般主视图就是特征视图。（）
A.正确
B.错误
正确答案：B
第四章单元测试
1、关于GB/T 17452规定的三种剖切面的应用范围有四种说法，正确的说法是（）
A.
三种剖切面只适用于绘制剖视图
B.
三种剖切面主要适用于绘制剖视图，其中仅有一种“单一剖切面”不可用于绘制断面图
C.
三种剖切面主要适用于绘制剖视图，其中仅有一种“单一剖切面”也可用于绘制断面图
D.
三种剖切面均可供绘制剖视图和断面图选用
正确答案：
三种剖切面主要适用于绘制剖视图，其中仅有一种“单一剖切面”也可用于绘制断面图

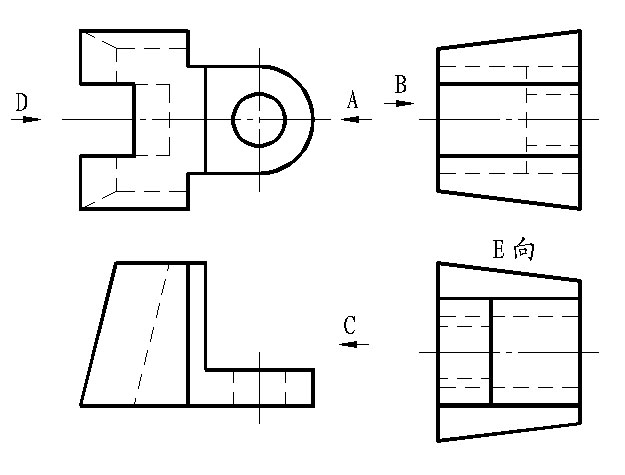

2、E向视图的投影方向是（）
A.A方向
B.C方向
C.B方向
D.D方向
正确答案：A方向

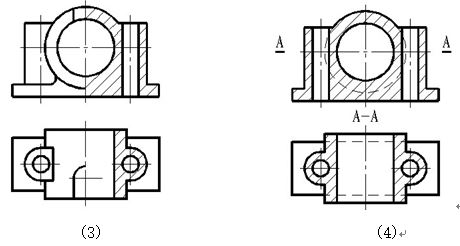

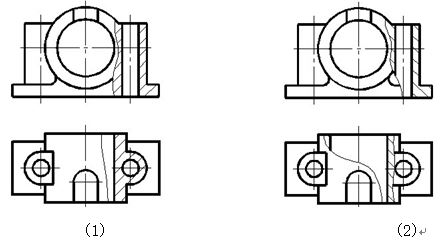

3、对机件的四种表达方案进行分析比较，其中正确的是（）
A.
（2）和（4）也是可行的方案
B.
（1）和（4）是比较好的方案
C.
（1）是比较好的方案
D.
（1）和（3）是比较好的方案
正确答案：
（1）和（3）是比较好的方案
4、局部视图、局部剖视图都需要用波浪线封口，根据国标规定，波浪线应该在（）图层。
A.08
B.09
C.02
D.10
正确答案：
02
5、用图案填充绘制剖面线时，所用到的图案名称是（）
A.ANSI31
B.SAND
C.ANSI32
D.SOLID
正确答案：
ANSI31
6、全剖机件时虚线是需要保留的。（）
A.正确
B.错误
正确答案：B
7、将机件半剖后，一定要将剖切位置的投影画出来，即用粗实线来作为剖切与不剖切的分界线。（）
A.正确
B.错误
正确答案：B
8、阶梯剖是全剖和半剖的一种补充剖切方法。（）
A.正确
B.错误
正确答案：A
9、半剖就是将机件切去一半的剖切方法，绘制时应将图形的左边剖切，右边保持原样不变。（）
A.正确
B.错误
正确答案：B
10、将第三角画法转为第一角画法，将俯视图移动到主视图的下方即可。（）
A.正确
B.错误
正确答案：B
第五章单元测试
1、图样中一般不画出螺尾，此时，图样中标注的螺纹部分长度是指（）
A.不包括螺尾在内的有效螺纹长度
B.包括螺尾在内的有效螺纹长度
C.不包括螺尾在内的完整螺纹长度
D.包括螺尾在内的螺纹长度
正确答案：
不包括螺尾在内的有效螺纹长度

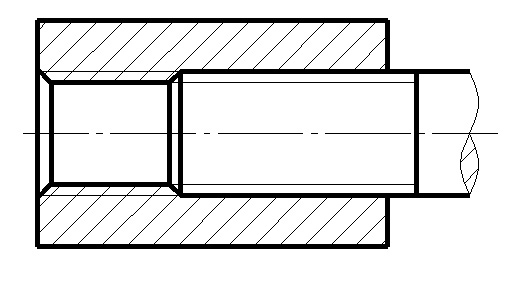

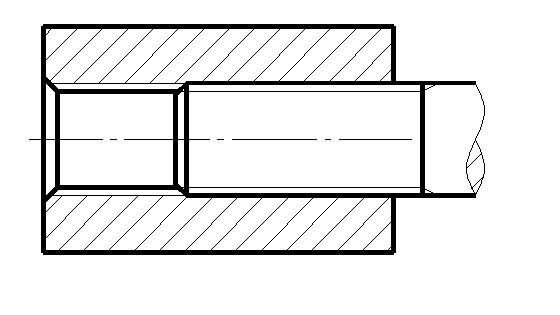

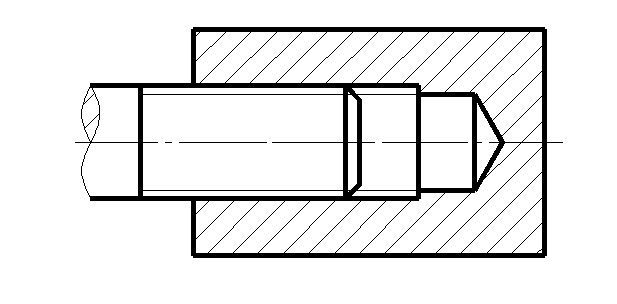

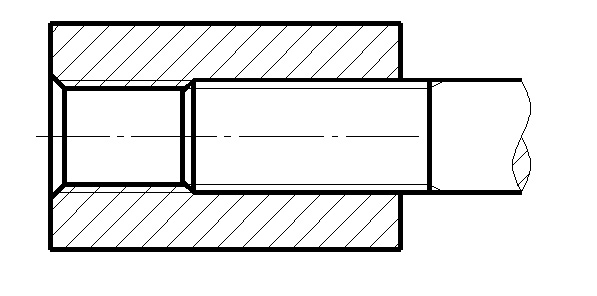

2、下列内、外螺纹连接画法中正确的是（）
A.
B.
C.
D.
正确答案：
3、下列关于“对象捕捉”工具条操作不正确的是（）
A.
当操作需要输入一个点时，可以点“对象捕捉”工具条上的按钮，然后再到图形中捕捉特征点。
B.
点“对象捕捉”工具条上的“×”可以关闭工具条。
C.
在执行绘图命令前要先点“对象捕捉”工具条上的按钮。
D.
在“视图”下拉菜单中点“工具栏”可以从打开的对话框中找到“对象捕捉”。
正确答案：
在执行绘图命令前要先点“对象捕捉”工具条上的按钮。

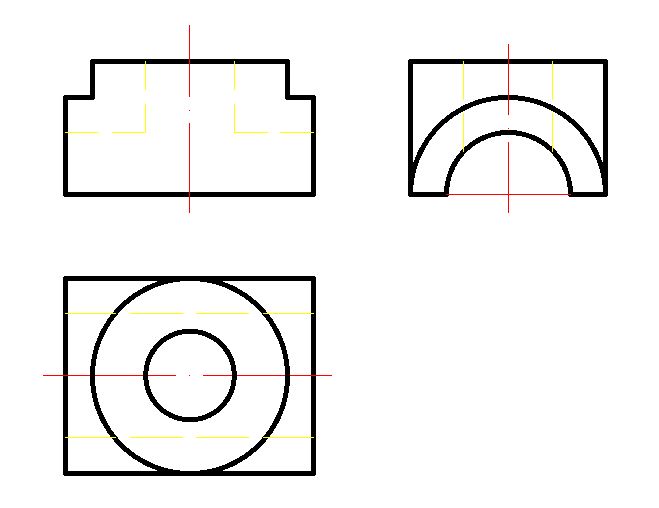

4、下图中，主、俯、左三个视图中错误的视图是（）
A.
左视图
B.
均有错误
C.
主视图
D.
俯视图
正确答案：
主视图
5、圆锥销的公称直径指的是（）端的直径。
A.
大
B.
平均
C.
小
D.
中
正确答案：
小
6、一般平键的装配图中，平键都不画剖面线的，因为平键未剖。（）
A.正确
B.错误
正确答案：B
7、螺纹的牙型、大径、螺距、线数和导程称为螺纹五要素。（）
A.正确
B.错误
正确答案：B
8、当齿数一定时，模数越大，分度圆直径越大，承载能力越大。（）
A.对
B.错
正确答案：对
9、两直齿圆锥齿轮啮合，其分度锥角δ1和δ2互为余角。（）
A.正确
B.错误
正确答案：A
10、常用普通螺纹的牙型为三角形，牙型角为55°。（）
A.正确
B.错误
正确答案：B
第六章单元测试
1、多选题：一张完整的零件图，就包括（）部分。
A.
一组视图
B.
完整的尺寸和技术要求
C.
标题栏
D.
明细栏
正确答案：
一组视图
;
完整的尺寸和技术要求
;
标题栏

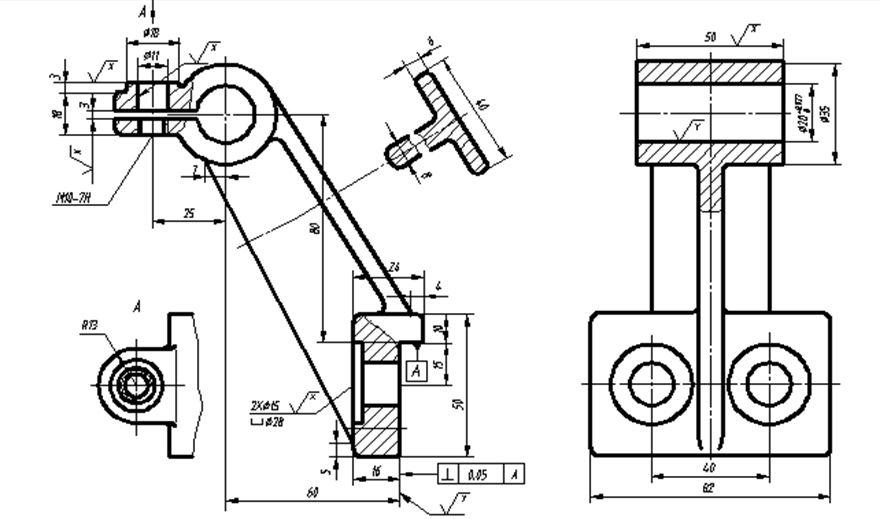

2、阅读支架的零件图，主视图用了（）表达方法。
A.
局部剖视图
B.
局部视图和移出断面图
C.
局部剖视图、局部视图和移出断面图
D.
局部剖视图和移出断面图
正确答案：
局部剖视图、局部视图和移出断面图

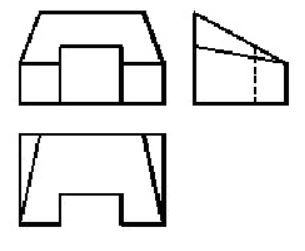

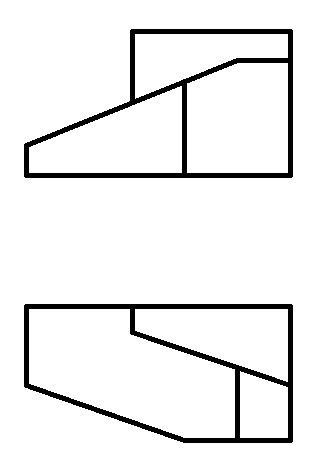

3、将立体三视图的左视图所漏线补齐，正确的是（）
A.
B.
C.
D.
正确答案：
4、已知立体的主视图和俯视图，正确的左视图是（）
A.
B.
C.
D.
正确答案：
5、有如下配合尺寸：
，下列说法正确的是（）
A.基本尺寸为
B.孔的公差带代号为s6
C.它们是基轴制
D.基本偏差为H
正确答案：基本偏差为H
6、表面粗糙度Ra的含义为（）
A.
轮廓的十点平均偏差
B.
轮廓的最大高度
C.
轮廓的算术平均偏差
D.
轮廓的微观不平度十点高度
正确答案：
轮廓的算术平均偏差
7、圆角的设计主要是为了防止（）
A.
操作安全性
B.
避免应力集中
C.
防止刀具折断
D.
便于安装
正确答案：
避免应力集中
8、在用AutoCAD做上下偏差时，堆叠符号所使用到的键是（）
A./
B.*
C..
D.^
正确答案：^
9、过渡线的实质就是截交线或相贯线，因此画成粗实线。（）
A.正确
B.错误
正确答案：B
10、零件完工后，无论是注公差尺寸还是未注公差尺寸，其实际尺寸均必须位于极限偏差限定的范围内，否则应予拒收。（）
A.正确
B.错误
正确答案：B

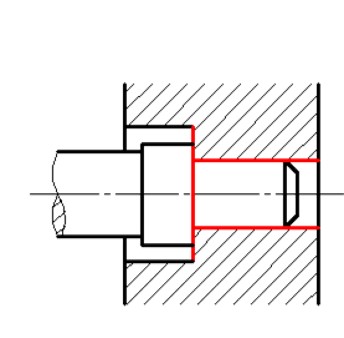

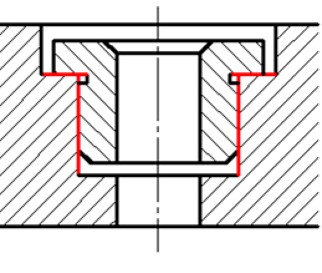

第七章单元测试

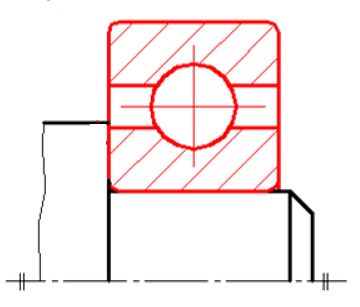

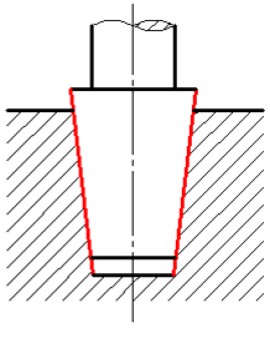

1、下列装配结构有错误的是（）
A.
B.
C.
D.
正确答案：

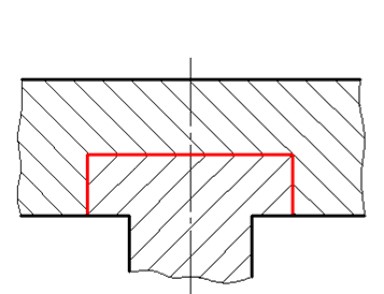

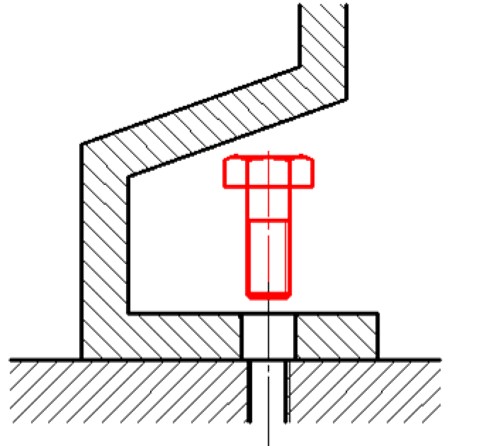

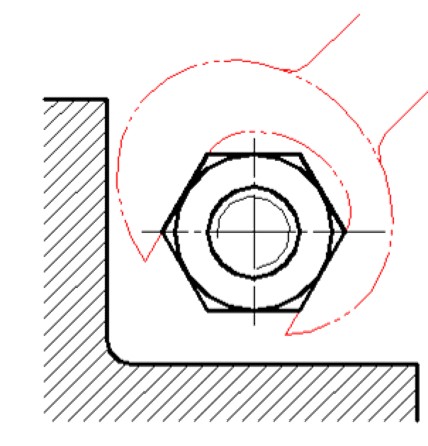

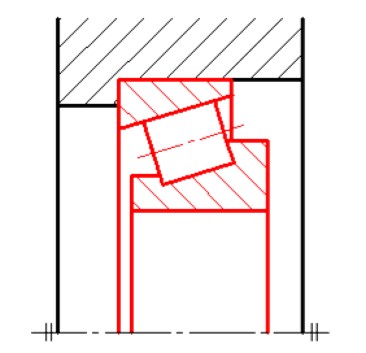

2、下图中为防止各表面发生干涉，（）是错误的。
A.
B.
C.
D.
正确答案：
3、装配图中零件的序号应沿水平或垂直方向按顺时针顺次排列，并尽量使序号间隔相等。（）
A.正确
B.错误
正确答案：B
4、装配图中不需要标注出每个零件的全部尺寸，一般只需标注规格尺寸、装配尺寸和安装尺寸即可。（）
A.正确
B.错误
正确答案：B
5、装配图中相邻两个或多个零件的剖面线应有所区别，即使剖面线角度相同但间隔不等也可以，无需相互错开。（）
A.正确
B.错误
正确答案：B
6、装配图中不会出现的画法是（）
A.假想画法
B.拆卸画法
C.表面粗糙度块
D.简化画法
正确答案：表面粗糙度块
7、国标规定，装配图中各零件的序号应放在（）图层。
A.08
B.02
C.09
D.10
正确答案：09
8、装配图中的尺寸
表示（）尺寸。
A.
安装
B.
规格
C.
装配
D.
外形
正确答案：
装配
9、装配图拆画零件图时，标准件的零件图也应绘制。（）
A.正确
B.错误
正确答案：B
10、由于螺纹紧固件等部件包括几个零件，因此编写序号时不能编写一个序号，一定要注意分别标出。（）
A.正确
B.错误
正确答案：B
