智慧树知到《工程制图基础》章节测试答案
智慧树知到《工程制图基础》章节测试答案
绪论单元测试
1、当投射线与投影面垂直时的投影法称为（）。
A.中心投影法
B.斜投影法
C.平行投影法
D.正投影法
正确答案：正投影法
2、当直线或平面（）于投影面时，其投影积聚为一点或一条直线。
A.平行
B.随意
C.倾斜
D.垂直
正确答案：垂直
3、哪些属于机械图样？
A.建筑施工图
B.装配图
C.零件图
D.结构施工图
正确答案：装配图；零件图
4、正投影法属于平行投影法。
A.正确
B.错误
正确答案：正确
5、中心投影法投射线相互平行。
A.正确
B.错误
正确答案：错误
6、当空间直线或平面平行于投影面时，它的投影反映直线的实长或平面的实形，这样的投影性质称为全等性。
A.正确
B.错误
正确答案：正确
第一章单元测试
1、下列尺寸标注正确的是（）
A.
B.
C.
D.
正确答案：
2、在画图时应尽量采用（）比例，需要时也可采用放大或缩小的比例，其中1∶2为（）比例，2∶1为（）比例。
A.放大，放大，缩小
B.放大，缩小，放大
C.原值，缩小，放大
D.原值，放大，缩小
正确答案：原值，缩小，放大
3、若采用2：1的比例绘制一个直径为40的圆时，其绘图直径为（），标注为（）。
A.Φ20，Φ20
B.Φ80，Φ40
C.Φ40，Φ80
D.Φ80，Φ80
正确答案：Φ80，Φ40
4、机械制图中一般不标注单位，默认单位是（）。
A.mm
B.cm
C.km
D.dm
正确答案：mm

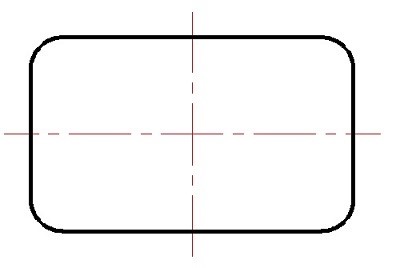

5、标注图中四个半径为5mm的圆角时尺寸数字注写为（）。
A.R5
B.ф10
C.4×R5mm
D.4×R5
正确答案：R5
6、国家标准规定，汉字系列为1.8、2.5、3.5、（）、7、10、14、20。
A.5
B.4
C.6.5
D.6
正确答案：5
7、图样上所注的尺寸，为该图样所示机件的（），否则应另加说明。
A.有关测量尺寸
B.留有加工余量尺寸
C.最后完工尺寸
D.加工参考尺寸
正确答案：最后完工尺寸
8、标注图中四个直径为10毫米的圆时尺寸数字应注写为（）。
A.4×Φ10mm
B.Φ10mm
C.Φ10
D.4×Φ10
正确答案：4×Φ10
9、机械图样中，尺寸线、尺寸界线应采用（）绘制。
A.点画线
B.细实线
C.波浪线
D.粗实线
正确答案：细实线
10、标题栏位于图框的（），文字方向为看图方向。
A.右上角
B.右下角
C.左下角
D.左上角
正确答案：右下角
第二章单元测试
1、空间点A在正面投影面上的投影标记为（）。
A.A'
B.a'
C.A'；'
D.a'； '
正确答案：a'
2、主视图所在的投影面用字母（）表示。
A.W
B.S
C.V
D.H
正确答案：V
3、点A的坐标为（35，20，15），则该点到V面的距离为（）。
A.25
B.0
C.15
D.20
正确答案：20
4、点的三面投影规律中，点的正面投影与点的（）的连线垂直于OZ轴。
A.正面投影
B.水平投影
C.侧面投影
D.任意
正确答案：侧面投影
5、与正垂面垂直的直线一定是（）。
A.铅垂线
B.水平线
C.正垂线
D.正平线
正确答案：正平线
6、垂直于W面的直线称为（）。
A.正垂线
B.铅垂线
C.侧垂线
D.中垂线
正确答案：侧垂线

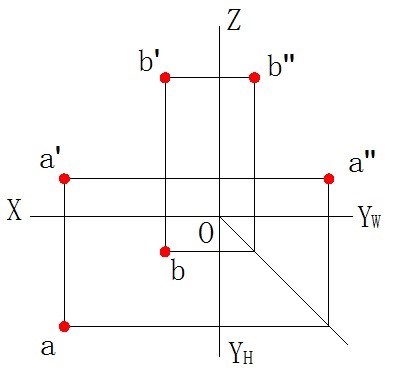

7、图中，B点相对于A点的空间位置是：B在A的（）。
A.右后上方
B.右前上方
C.左后下方
D.左前下方
正确答案：右后上方

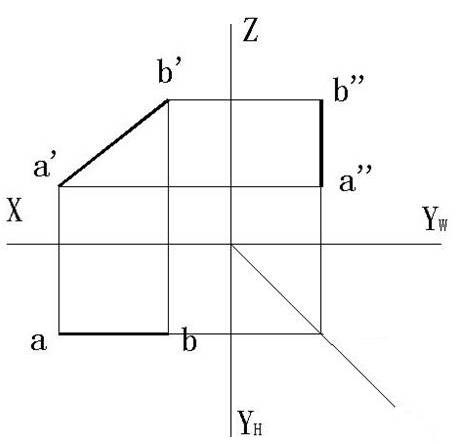

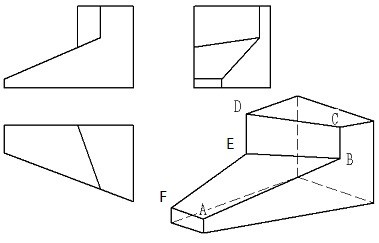

8、如图所示，直线AB为（）。
A.水平线
B.侧平线
C.一般位置直线
D.正平线
正确答案：正平线
9、如图所示，直线CD是（）。
A.正平线
B.水平线
C.侧平线
D.正垂线
正确答案：水平线

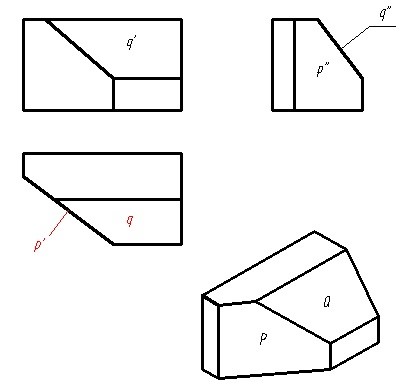

10、如图所示，平面Q是（）。
A.侧垂面
B.水平面
C.正垂面
D.一般位置平面
正确答案：水平面
第三章单元测试
1、两立体表面相交产生的交线为截交线。
A.正确
B.错误
正确答案：错误
2、平面与立体表面相交产生的交线称相贯线。
A.正确
B.错误
正确答案：错误
3、截交线是封闭的平面图形。
A.正确
B.错误
正确答案：正确
4、求作两回转体的相贯线，通常采用积聚性法和辅助平面法。
A.正确
B.错误
正确答案：正确
5、截平面与圆柱轴线倾斜，截交线为椭圆。
A.正确
B.错误
正确答案：正确
6、平面与圆柱表面相交产生的交线可能的情况有（）
A.矩形、圆
B.圆、椭圆或矩形
C.圆、椭圆
D.圆、平行线
正确答案：圆、椭圆或矩形
7、当圆锥的轴线垂直于W面时，则圆锥在V面的投影是（）。
A.三角形
B.圆
C.椭圆
D.四边形
正确答案：三角形
8、平面垂直于圆柱轴线相交产生的交线是（）
A.矩形
B.平行线
C.半圆
D.圆
正确答案：圆
9、两圆柱孔轴线正交相贯，且直径不等时，相贯线应向（）方向弯曲。
A.直径小的转向线
B.直径小的轴线
C.直径大的轴线
D.直径大的转向线
正确答案：直径大的轴线
10、平面与球相交产生交线的投影可能是（）
A.椭圆
B.圆
C.直线
D.直线、圆或椭圆
正确答案：直线、圆或椭圆
第四章单元测试
1、三视图的投影规律是（）。
A.都是
B.主视图与俯视图长对正
C.主视图与左视图高平齐
D.俯视图与左视图宽相等
正确答案：都是
2、左视图是（）所得的视图。
A.由前向后投影
B.由左向右投影
C.由右向左投影
D.由上向下投影
正确答案：由左向右投影
3、俯视图是（）所得的视图。
A.由前向后投影
B.由上向下投影
C.由右向左投影
D.由左向右投影
正确答案：由上向下投影
4、主视图是（）所得的视图。
A.由前向后投影
B.由左向右投影
C.由右向左投影
D.由上向下投影
正确答案：由前向后投影

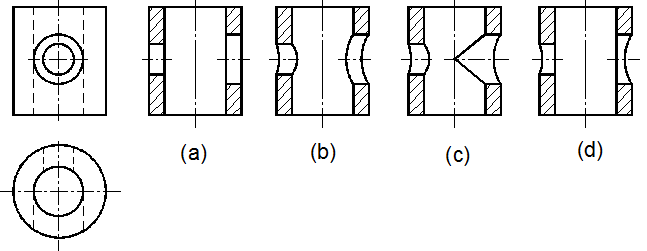

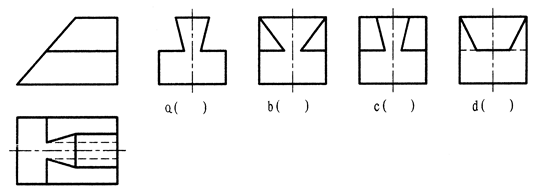

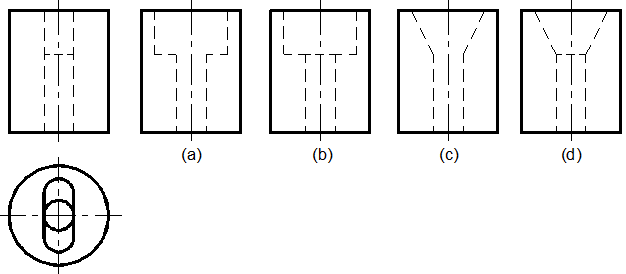

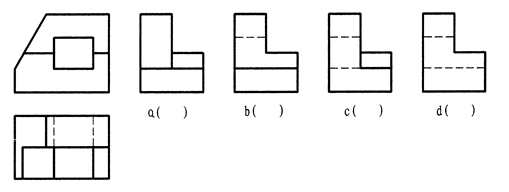

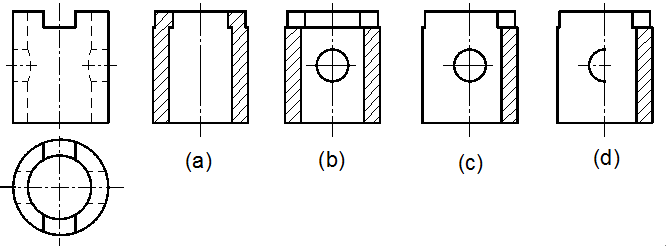

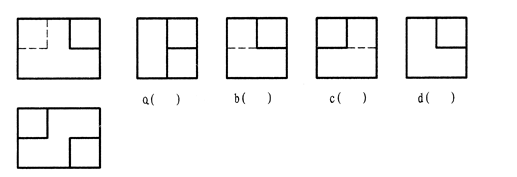

5、选择正确的左视图。（）
A.c
B.a
C.b
D.d
正确答案：c
6、选择正确的左视图。（）
A.c
B.b
C.a
D.d
正确答案：a
7、选择正确的左视图。（）
A.c
B.d
C.a
D.b
正确答案：b
8、选择正确的左视图。（）
A.c
B.b
C.a
D.d
正确答案：b
9、选择正确的左视图。（）
A.d
B.c
C.b
D.a
正确答案：c
10、选择正确的左视图。（）
A.d
B.c
C.a
D.b
正确答案：c
第五章单元测试
1、机件常用的表达方法有（）。
A.断面图
B.斜视
C.局部视图
D.剖视图
正确答案：剖视图
2、机件的表达方法不包括（）。
A.主视图
B.旋转剖
C.斜视图
D.剖视图
正确答案：旋转剖
3、机件表达方法中，主要为了表达机件内部结构的是（）。
A.局部方法图
B.视图
C.剖视图
D.断面图
正确答案：剖视图
4、在机件的表达方法应用中，下列说法正确的是（）。
A.机件的主视图可以采用向视图表达
B.某视图采用了半剖就不能再出现局部剖
C.机件的主视图可以采用局部视图表达
D.局部视图可以同向视图表达方式一样移位配置
正确答案：局部视图可以同向视图表达方式一样移位配置
5、在零件图中为清晰表达机件，常要运用（）和简化画法等各种表达方法。
A.各种视图
B.断面图
C.剖视图
D.规定画法
正确答案：规定画法
6、装配图中，视图、剖视图、剖面图、规定画法、简化画法等表达方法都与（）的表达方法相同。
A.俯视图
B.主视图
C.侧视图
D.零件图
正确答案：零件图
7、画局部视图时，一般应在基本视图上标注出（）。
A.投影方向和相应字母
B.投影方向
C.名称
D.不标注
正确答案：投影方向和相应字母
8、半剖视图中视图部分与剖视图部分的分界线是（）。
A.点画线
B.粗实线
C.波浪线
D.双点画线
正确答案：点画线
9、机件内部形状的表达方法有（）等几种。
A.全剖视图
B.局部剖视图
C.半剖视图
D.旋转视图
正确答案：全剖视图；局部剖视图；半剖视图
10、机件外部形状的表达方法有（）等几种。
A.旋转视图
B.基本视图
C.斜视图
D.局部视图
正确答案：基本视图；斜视图；局部视图
第六章单元测试
1、下列关于螺纹参数正确的叙述是（）。
A.螺纹相邻两牙对应两点间的轴向距离，称之为螺距
B.螺纹相邻两牙在中径线上对应两齿廓点之间的距离，称之为导程
C.导程是螺距的n倍（n是螺纹的线数）。
D.螺纹的公称尺寸是顶径
正确答案：导程是螺距的n倍（n是螺纹的线数）。
2、下列关于螺纹规定画法正确的叙述是（）。
A.按规定画法绘制螺纹时，小径可按大径的约0.85倍绘制
B.在剖视图中内螺纹顶径用细实线绘制
C.在与轴线垂直的视图中，螺纹小径应画成约3/4圈细实线圆
D.按规定画法绘制螺纹时，一般都应采用局部剖表示牙型
正确答案：按规定画法绘制螺纹时，小径可按大径的约0.85倍绘制
3、下列关于螺纹标注正确的叙述是（）
A.普通粗牙螺纹可不标螺距是因为在国标中没有粗牙螺距
B.一般而言，左旋螺纹都应在螺纹代号后标注LH，右旋不标
C.在多线螺纹的标记中，应直接注出线数
D.管螺纹的螺纹代号是G
正确答案：一般而言，左旋螺纹都应在螺纹代号后标注LH，右旋不标
4、下列关于齿轮画法不正确的叙述是（）。
A.齿顶圆、齿顶线总是用粗实线绘制
B.齿根圆、齿根线总是用细实线绘制或省略不画
C.在啮合区内，一般将从动轮的轮齿视为不可见，用虚线绘制或省略不画
D.对标准齿轮而言，画齿轮啮合图时，一定要保证两分度圆（线）相切
正确答案：在啮合区内，一般将从动轮的轮齿视为不可见，用虚线绘制或省略不画
5、为了传递动力，轴上常装有齿轮、V带轮，多利用键来连接，因此在轴上加工有（）。
A.键槽
B.销孔
C.孔
D.退刀槽
正确答案：键槽
6、为了去除毛刺、锐边和便于装配，在轴和孔的端部一般都加工出（）。
A.倒角
B.斜度
C.锥度
D.圆角
正确答案：倒角
7、在剖视图中，内外螺纹旋合的部分应按（）的画法绘制。
A.内螺纹
B.可以是内螺纹也可以是外螺纹
C.外螺纹
D.不确定
正确答案：外螺纹
8、在垂直于螺纹轴线的投影面的视图中，表示牙底圆的细实线只画（）圈。
A.1
B.1/2
C.1/4
D.3/4
正确答案：3/4
9、凡是牙型、直径和螺距符合标准的螺纹，称为（）。
A.特殊螺纹
B.非标准螺纹
C.无法确定
D.标准螺纹
正确答案：标准螺纹
10、顺时针旋转时旋入的螺纹为（）。
A.左旋
B.无法确定
C.右旋
D.可能是左旋也可能是右旋
正确答案：右旋
第七章单元测试
1、粗糙度轮廓算术平均偏差Ra参数值越小，加工成本（）。
A.不确定
B.不受影响
C.越低
D.越高
正确答案：越高
2、基本偏差是指（）
A.远离零线的偏差
B.上偏差
C.靠近零线的偏差
D.下偏差
正确答案：靠近零线的偏差
3、（）是制造和检验零件的依据。
A.轴测图
B.三视图
C.装配图
D.零件图
正确答案：零件图
4、基孔制中的基准孔的基本偏差代号为（）。
A.a
B.h
C.A
D.H
正确答案：H
5、零件上有配合要求或有相对运动的表面，粗糙度参数值（）。
A.不受影响
B.要小
C.不确定
D.要大
正确答案：要小
6、表面结构常用的轮廓参数中，参数Ra表示（）。
A.轮廓的最小高度
B.轮廓的最大高度
C.算术平均偏差
D.轮廓微观不平度十点高度
正确答案：算术平均偏差
7、形位公差是指零件的实际形状和实际位置对理想形状和理想位置所允许的（）变动量。
A.最小
B.不定
C.正常
D.最大
正确答案：最大
8、（）表示零件的结构形状、大小和有关技术要求。
A.展开图
B.装配图
C.零件图
D.轴测图
正确答案：零件图
9、（）是一组图形的核心，画图和看图都是从该图开始的。
A.主视图
B.左视图
C.俯视图
D.右视图
正确答案：主视图
10、标准公差为（）级。
A.22
B.24
C.18
D.20
正确答案：20
第八章单元测试
1、机器在设计过程中是先画出（）再由装配图拆画零件图。
A.零件图
B.轴测图
C.装配图
D.透视图
正确答案：装配图
2、一张完整的装配图主要包括以下四个方面的内容：一组视图、（）、技术要求、标题栏、明细栏。
A.必要尺寸
B.一个尺寸
C.全部尺寸
正确答案：必要尺寸
3、零件图上所采用图样画法（如视图、剖视断面等）在表达装配件时是否同样适用（）
A.不一定
B.适用
C.不适用
正确答案：适用
4、在装配图的规定画法中。同一零件在各视图上的剖面线方向和间隔必须（）
A.可一致可不一致
B.不一致
C.一致
正确答案：一致
5、在装配图的规定画法中。对部件中某些零件的范围和极限位置可用（）线画出其轮廓。
A.细点画线
B.双点画线
C.虚线
D.中心线
正确答案：双点画线
6、在装配图中，宽度小于或等于2mm的狭小面积的断面，可用涂黑代表断面符号。
A.正确
B.错误
正确答案：正确
7、假想将零件拆去，而画出这些零件后面结构的画法称为假想画法。
A.正确
B.错误
正确答案：错误
8、表示装配体性能、规格、特征的尺寸称为定形尺寸。
A.正确
B.错误
正确答案：错误
9、装配图和零件图标题栏中的内容大致相同。
A.正确
B.错误
正确答案：错误
10、在装配图中可省略螺栓、螺母、销等紧固件的投影，而用细点画线和指引线指明它们的位置。
A.正确
B.错误
正确答案：正确
