智慧树知到《计算机绘图》章节测试答案
智慧树知到《计算机绘图》章节测试答案
第一章单元测试
1、菜单命令呈现灰色（比如【编辑】菜单下的【OLE链接】），表示该命令在当前状态下不可使用。
A.正确
B.错误
正确答案：正确
2、状态栏用来显示或设置当前的绘图状态，如显示当前光标的坐标、设置可能会影响绘图环境的功能按钮等。
A.正确
B.错误
正确答案：正确
3、命令行是AutoCAD系统特有的区域。可以利用键盘在命令行中键入操作命令，或者是在命令行中显示提示信息。
A.正确
B.错误
正确答案：正确
4、绘制二维图时一般选用 样板。
A.acadiso3D.dwt
B.acadiso.dwg
C.acad3D.dwt
D.acadiso.dwt
正确答案：acadiso.dwt
5、是指输入点的坐标值是相对于UCS坐标原点确定的。
A.绝对坐标
B.极坐标
C.相对坐标
D.直角坐标
正确答案：绝对坐标
第二章单元测试
1、可采用（）命令来绘制一个边长为100的正方形。
A.POLYGON（POL）正多边形
B.LINE（L）直线
C.RECTANG（REC）矩形
D.XLINE（XL）构造线
正确答案：POLYGON（POL）正多边形；LINE（L）直线；RECTANG（REC）矩形
2、通过Point点命令可以（）。
A.绘制多点
B.定数等分直线、圆弧或曲线
C.定距等分直线、圆弧或曲线
D.绘制单点
正确答案：绘制多点；定数等分直线、圆弧或曲线；定距等分直线、圆弧或曲线；绘制单点
3、在AutoCAD中可采用（）方式来绘制正多边形。
A.内接正多边形
B.外切正多边形
C.确定圆心、正多边形点
D.确定边长方式
正确答案：内接正多边形；外切正多边形；确定边长方式
4、可通过“格式”菜单点选命令选项，在命令行中直接输入命令，通过“特性”面板下拉列表，这三种方式中的任意一种来设定颜色、线型、线宽。
A.否
B.是
正确答案：是
5、绘制圆时，仅通过某圆与其它图形的相切关系也是可以绘制的，并不一定必须知道该圆的圆心与半径。
A.否
B.是
正确答案：是
第三章单元测试
1、在AutoCAD中，如果0层是当前层，则它不可以被（）。
A.删除和冻结
B.关闭和删除
C.锁死和关闭
D.冻结和锁死
正确答案：删除和冻结
2、利用“图层”面板下拉列表能够进行（）操作？
A.把锁定的层解锁
B.冻结层
C.改变层的颜色
D.将某一层置为当前层
正确答案：把锁定的层解锁；冻结层；改变层的颜色；将某一层置为当前层
3、关于动态输入说法错误的是（）。
A.“动态输入”有三个组件：指针输入、标注输入和动态提示
B.“动态输入”有三个组件：指针输入、命令输入和动态提示
C.“动态输入”在光标附近提供了一个命令界面，以帮助用户专注于绘图区域
D.可以在动态输入中输入命令、查看系统反馈信息、响应系统
正确答案：“动态输入”有三个组件：指针输入、命令输入和动态提示
4、当前有五个层0、A1、A2、A3、A4，其中A3为当前层， 0、A1、A2、A3、A4同时都处于打开状态并且都没有被冻结，则不能同时将五个层都锁定。
A.正确
B.错误
正确答案：错误
5、当屏幕已显示某一图形对象上的某一捕捉点时，反复按TAB键可在该图形对象上的多个捕捉点间反复切换。
A.否
B.是
正确答案：是
第四章单元测试
1、进行多段线编辑（PEdit）时，不可以和多段线“合并（J）”的是（）。
A.椭圆弧
B.多段线
C.直线
D.圆弧
正确答案：椭圆弧
2、多段线（PLine）命令可以绘制（）。
A.首尾不同宽度的线
B.由不同宽度的直线或圆弧所组成的连续线段
C.多条相互平行的线
D.闭合多段线
正确答案：首尾不同宽度的线；由不同宽度的直线或圆弧所组成的连续线段；闭合多段线
3、下面关于样条曲线的说法正确的是（）。
A.样条曲线最少应有（三）个顶点
B.可以是二维曲线或三维曲线
C.在机械图样中常用来绘制波浪线、凸轮曲线等
D.是按照给定的某些数据点（控制点）拟合生成的光滑曲线
正确答案：样条曲线最少应有（三）个顶点；可以是二维曲线或三维曲线；在机械图样中常用来绘制波浪线、凸轮曲线等；是按照给定的某些数据点（控制点）拟合生成的光滑曲线
4、多线样式一旦被设定，是不能够被修改的。
A.正确
B.错误
正确答案：错误
5、绘制多线时，线与线之间的间距不仅与多线样式中的偏移量有关，还与比例有关。
A.正确
B.错误
正确答案：正确
第五章单元测试
1、执行图案填充命令，希望打开【图案填充和渐变色】对话框，进行填充参数设置，必须先打开【图案填充创建】选项卡。
A.正确
B.错误
正确答案：正确
2、编辑图案填充的操作有两种：一、直接选择需要编辑的填充对象，打开【图案填充编辑器】选项卡，对填充参数进行修改；二、执行“HATCHEDIT”命令，选择要编辑的填充对象，打开【图案填充编辑】对话框，对填充参数进行修改。
A.正确
B.错误
正确答案：正确
3、要求将图示绿色阴影部分创建为面域，并保持原图形不变。即可以执行面域（REGION）命令，也可以执行边界（BOUNDARY）命令，完成绘图操作。。
A.正确
B.错误
正确答案：错误
4、执行【图案填充】命令，打开【图案填充创建】选项卡，在【选项】面板【孤岛检测】下拉列表框中选择【忽略孤岛检测】，填充后的效果如下图所示。。
A.正确
B.错误
正确答案：错误
5、执行【图案填充】操作后的效果如图1所示。如果希望得到图2的填充效果，可以单击图1的填充，打开【图案填充编辑器】，修改【特性】面板上【填充角度】对话框内的值，增大填充的疏密程度。。
A.正确
B.错误
正确答案：错误
第六章单元测试

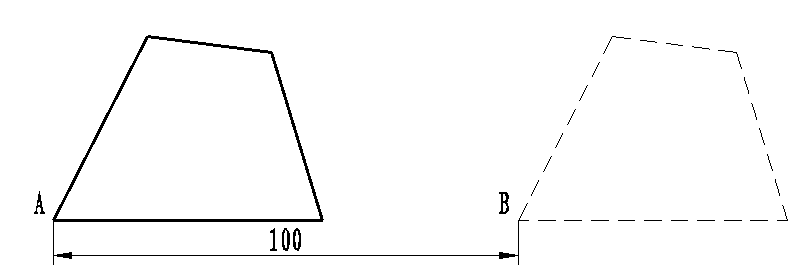

1、将图示对象由A点向右移动到距离为100的B点，并保留源对象；使用“夹点” 编辑中的【移动】命令与菜单命令：【修改】｜【移动】都可以实现该操作。
。
A.正确
B.错误
正确答案：错误
2、执行【编辑】菜单下的【全部选择】命令，当前窗口内的对象全部选中，“夹点”显示。
A.正确
B.错误
正确答案：错误
3、如图所示，用【直线】命令绘制矩形ABCD时，由于操作不当，使得相互垂直的直线AB、CD没有在A点相交；执行【修剪】命令可以完成绘图，使AB、CD交于A点。。
A.正确
B.错误
正确答案：正确
4、执行【矩形阵列】命令时，如果设定【关联（AS）】选项为“是”，则阵列复制的对象被看作一个整体，单击一个对象，所有对象都被选中。
A.正确
B.错误
正确答案：正确
5、选择对象的操作中，窗交（C）选择模式是按照从右到左的顺序确定选择框的对角点；窗口（W）选择模式是按照从左到右的顺序确定选择框的对角点；选择结束，完全位于选择框内的对象被选中。
A.正确
B.错误
正确答案：错误
第七章单元测试
1、在执行【图案填充】命令，填充物体剖面线时，如果取消勾选【选项】对话框【显示】选项卡上，【显示性能】选项组中的【应用实体填充】复选框，则填充命令结束后，不显示填充图案；再次勾选【应用实体填充】复选框后，无需其他操作，即可显示填充图案。
A.正确
B.错误
正确答案：错误
2、如图1所示的矩形ABCD，位于当前视口的右侧，为方便观察和编辑，可以执行【平移】命令，将其移至视口中间位置，如图2所示。图2。
A.正确
B.错误
正确答案：正确
3、如图1所示的矩形ABCD，位于当前视口中间位置，图形显示较小，为方便观察和编辑，可以将十字光标置于矩形内部，向下拖动鼠标滚轮，将其放大显示如图2所示。图2。
A.正确
B.错误
正确答案：错误
4、执行【平移】命令，调整视图在当前视口中的位置，保留调整结束后的图形位置，可以按 “esc”键结束命令。
A.正确
B.错误
正确答案：正确
5、执行【范围缩放】命令，可以将当前视口内的图形全屏显示。
A.正确
B.错误
正确答案：正确
第八章单元测试
1、在【文字对齐】命令中，【当前垂直】选项是将需要对齐的文字按照水平对齐的方式与指定文字对齐。
A.正确
B.错误
正确答案：错误
2、尺寸界线可以表明标注的范围。
A.正确
B.错误
正确答案：错误
3、【基线标注】用于标注从上一个标注或选定标注的基线处创建的线性标注、角度标注或坐标标注。
A.正确
B.错误
正确答案：正确
4、（）在修改标注样式对话框中，用来指定尺寸界线在尺寸线上方伸出的距离。
A.起点偏移量
B.尺寸界线
C.超出尺寸线
D.基线间距
正确答案：超出尺寸线
5、在创建表格对话框中，【设置单元样式】选项组不能够选择的单元样式是（）。
A.数据
B.表头
C.内容
D.标题
正确答案：内容
第九章单元测试
1、在块属性的设定中，【预设】复选框用于确定是否将属性值直接预设成它的默认值。
A.正确
B.错误
正确答案：正确
2、块属性设定的【标记】文本框是必填项，用于标识属性。
A.正确
B.错误
正确答案：正确
3、插入块时可以将块进行一定角度的旋转。
A.正确
B.错误
正确答案：正确
4、块属性的修改是在【块属性管理器】中进行的。
A.正确
B.错误
正确答案：正确
5、分解块的命令是“EXPLODE”。
A.正确
B.错误
正确答案：正确
第十章单元测试
1、绘制零件图和装配图的一般步骤相同，都是：1、绘制图形2、标注尺寸3、注写技术要求。
A.正确
B.错误
正确答案：正确
2、注写装配图序号时利用“注释”面板“引线”下拉菜单可“对齐”或“合并”序号。
A.正确
B.错误
正确答案：正确
3、标注几何公差基准符号时，参照国标规定通过标注样式的设定，能够更快捷地标注几何公差基准符号。
A.正确
B.错误
正确答案：正确
4、无论采用“复制”还是采用“带基点复制”复制图形对象，粘贴时的控制点都是图形原点。
A.正确
B.错误
正确答案：错误
第十一章单元测试
1、将二维图形拉伸成实体时，【倾斜角】选项中，如果角度选为 0，则 表示在与二维对象所在平面垂直的方向上进行拉伸。
A.正确
B.错误
正确答案：正确
2、将二维图形旋转成实体或曲面时，只能沿默认方向进行旋转。
A.正确
B.错误
正确答案：错误
3、将二维图形扫掠成实体时或曲面时，如果指定的基点不在选定对象所在的平面上，则该点将被投影到该平面上。
A.正确
B.错误
正确答案：正确
4、将二维图形放样成实体或曲面时，【仅横截面】选项表示只通过指定的横截面创建放样曲面，不使用导向和路径。
A.正确
B.错误
正确答案：正确
5、在【三维视图】中，可以选择的视点不包括（）。
A.仰视
B.左视
C.俯视
D.侧视
正确答案：侧视
第十二章单元测试
1、在对三维实体的棱边使用【倒角边】命令时，倒角距离只能使用默认尺寸。
A.正确
B.错误
正确答案：错误
2、三维实体的【着色边】命令有三种执行方式。
A.正确
B.错误
正确答案：正确
3、【分解实体】命令用于将三维实体中的平整面和非平整面都分解成面域。
A.正确
B.错误
正确答案：错误
4、在执行【三维旋转】命令时，可以通过鼠标左键指定旋转的相对起点和终点来确定旋转角度，或直接键盘输入旋转角度。
A.正确
B.错误
正确答案：正确
5、在【三维镜像】命令中，【对象】选项用来指定需要进行镜像操作的对象。
A.正确
B.错误
正确答案：错误
