第一章单元测试
1、A点在B点的（）
A.上、左、后方
B.下、右、后方
C.下、左、前方
D.下、右、前方
正确答案：下、左、前方

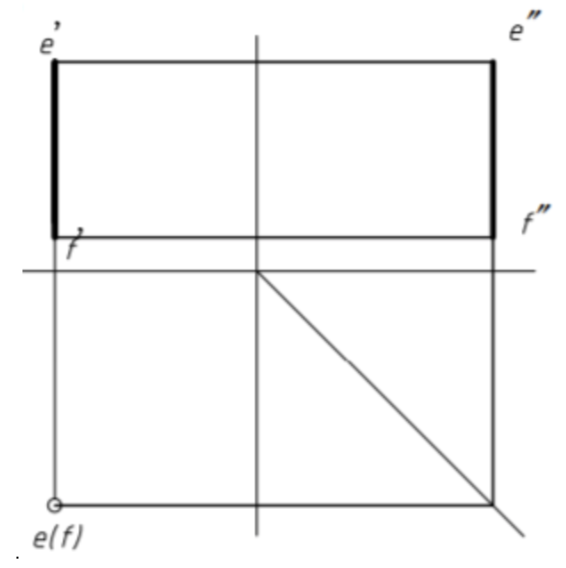

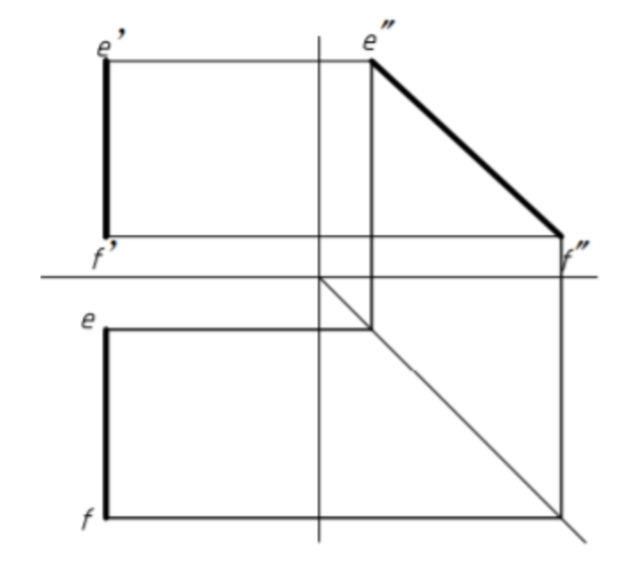

2、下图中分别是（）
A.铅垂线和正平线
B.侧平线和正平线
C.正平线和侧平线
D.侧平线和铅垂线
正确答案：侧平线和铅垂线

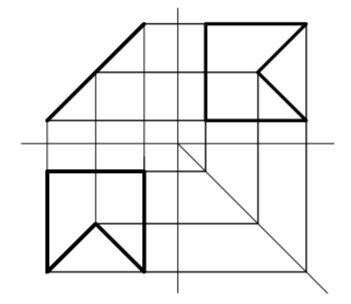

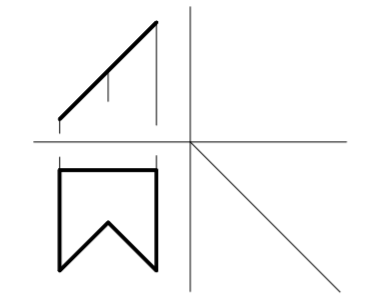

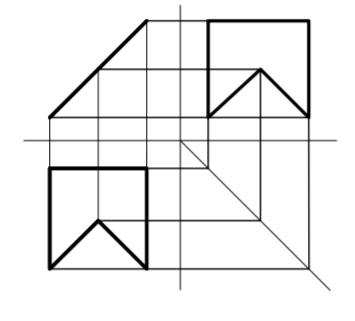

3、侧面投影补充正确的是（）
A.
B.
正确答案：

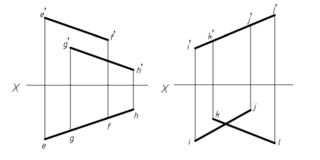

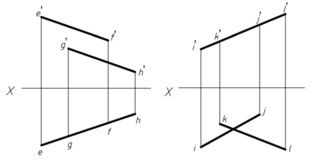

4、两图中图中表示两直线关系分别为（）
A.平行和相交
B.交叉和相交
C.平行和交叉
D.交叉和交叉
正确答案：平行和相交

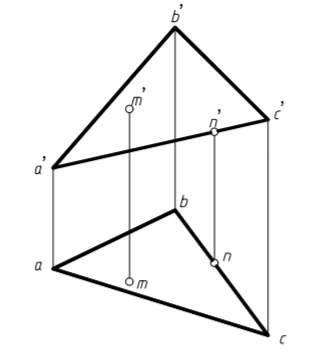

5、判断点M和点N属不属于平面ABC（）
A.M属于N不属于
B.M不属于N不属于
C.M不属于N属于
D.M，N均属于
正确答案：M不属于N属于

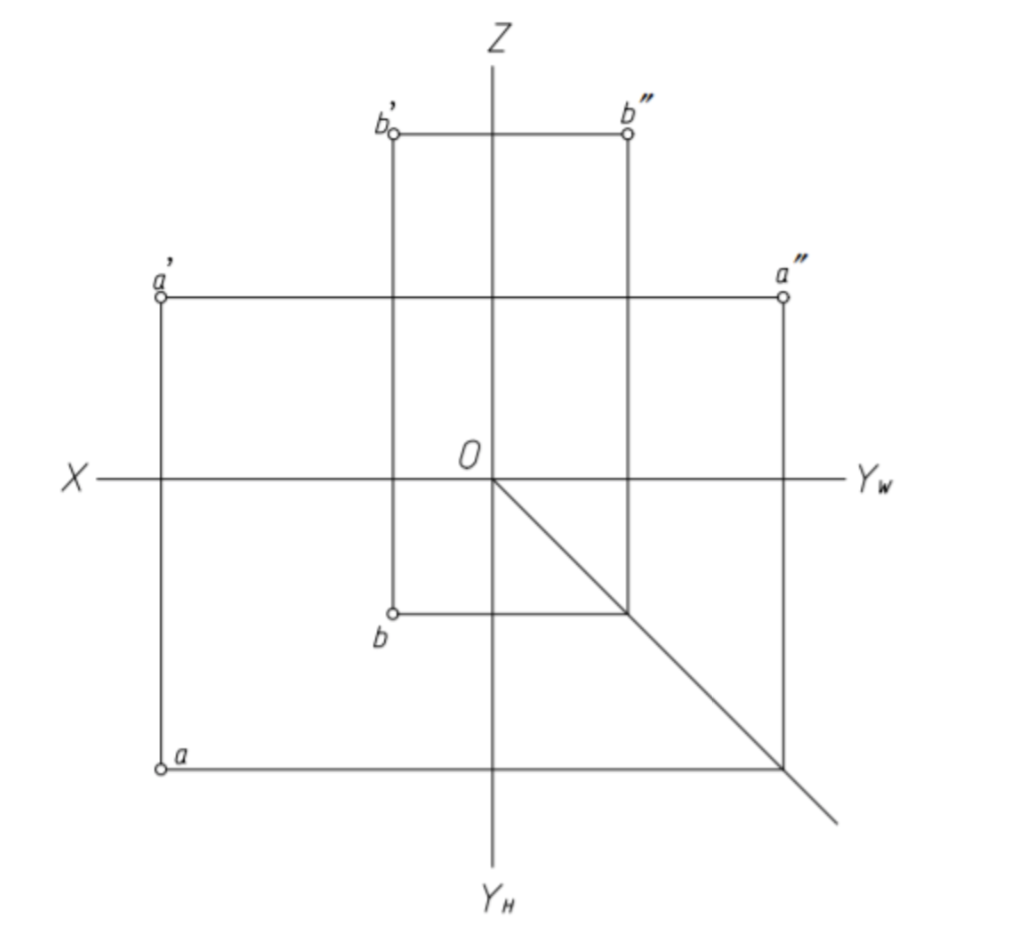

6、A点在B点的（）
A.上、左、后方
B.下、右、后方
C.下、左、前方
D.下、右、前方
正确答案：下、左、前方
7、下图中分别是（）
A.铅垂线和正平线
B.侧平线和正平线
C.正平线和侧平线
D.侧平线和铅垂线
正确答案：侧平线和铅垂线
8、侧面投影补充正确的是（）
A.
B.
正确答案：
9、两图中图中表示两直线关系分别为（）
A.平行和相交
B.交叉和相交
C.平行和交叉
D.交叉和交叉
正确答案：平行和相交
10、判断点M和点N属不属于平面ABC（）
A.M属于N不属于
B.M不属于N不属于
C.M不属于N属于
D.M，N均属于
正确答案：M不属于N属于
第二章单元测试
1、直线的换面顺序叙述正确的是（）
A.
B.
C.
D.
正确答案：
2、平面的换面顺序叙述正确的是（）
A.
B.
C.
D.
正确答案：

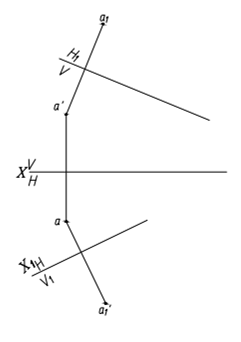

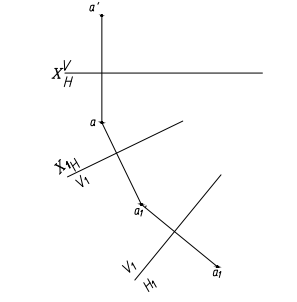

3、下图中为二次换面法作图的是（）
A.
B.
正确答案：
4、求直线实长及平面图形实形应采用（）
A.将直线或平面转换为投影面垂直线或垂直面
B.将直线或平面转换为投影面平行线或平行面
C.将直线或平面转换为投影面平行线或垂直面
D.将直线或平面转换为投影面垂直线或平行面
正确答案：将直线或平面转换为投影面平行线或平行面
5、用换面法求四棱台两相邻侧面的夹角，步骤为（）
A.将平面AEFB及平面BFGC换为投影面垂直面
B.将平面AEFB及平面BFGC换为投影面平行面
C.将直线FB换为投影面垂直线
D.将直线GF换为投影面垂直线
正确答案：将直线FB换为投影面垂直线
6、直线的换面顺序叙述正确的是（）
A.
B.
C.
D.
正确答案：
7、平面的换面顺序叙述正确的是（）
A.
B.
C.
D.
正确答案：
8、下图中为二次换面法作图的是（）
A.
B.
正确答案：
9、求直线实长及平面图形实形应采用（）
A.将直线或平面转换为投影面垂直线或垂直面
B.将直线或平面转换为投影面平行线或平行面
C.将直线或平面转换为投影面平行线或垂直面
D.将直线或平面转换为投影面垂直线或平行面
正确答案：将直线或平面转换为投影面平行线或平行面

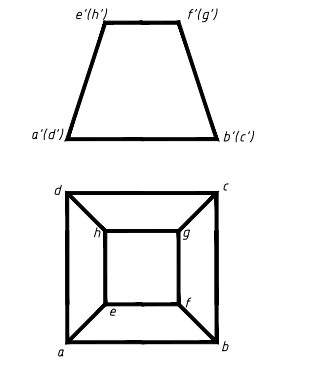

10、用换面法求四棱台两相邻侧面的夹角，步骤为（）
A.将平面AEFB及平面BFGC换为投影面垂直面
B.将平面AEFB及平面BFGC换为投影面平行面
C.将直线FB换为投影面垂直线
D.将直线GF换为投影面垂直线
正确答案：将直线FB换为投影面垂直线
第三章单元测试
1、图中所示三棱锥中有几个特殊位置平面（）
A.1个
B.2个
C.3个
D.4个
正确答案：2个
2、相贯体正面投影绘制正确的是（）
A.
B.
C.
D.
正确答案：
3、图中正面投影补画正确的是（）
A.
B.
C.
正确答案：
4、下图中，基本立体的三面投影和表面定点均正确的是（）
A.
B.
C.
D.
正确答案：
5、图中所示三棱锥中有几个特殊位置平面（）
A.1个
B.2个
C.3个
D.4个
正确答案：2个
6、相贯体正面投影绘制正确的是（）
A.
B.
C.
D.
正确答案：
7、图中正面投影补画正确的是（）
A.
B.
C.
正确答案：
8、下图中，基本立体的三面投影和表面定点均正确的是（）
A.
B.
C.
D.
正确答案：
第四章单元测试
1、轴测图与透视图采用的投影方法分别是（）
A.正投法和中心投影法
B.斜投法和中心投影法
C.平行投影法和平行投影法
D.平行投影法和中心投影法
正确答案：平行投影法和中心投影法
2、如图题目中，斜二轴测测图绘制正确的是（）
A.
B.
C.
D.
正确答案：
3、下图题目中正等轴测图绘制正确的是（）
A.
B.
C.
D.
正确答案：
4、轴测图与透视图采用的投影方法分别是（）
A.正投法和中心投影法
B.斜投法和中心投影法
C.平行投影法和平行投影法
D.平行投影法和中心投影法
正确答案：平行投影法和中心投影法
5、如图题目中，斜二轴测测图绘制正确的是（）
A.
B.
C.
D.
正确答案：
6、下图题目中正等轴测图绘制正确的是（）
A.
B.
C.
D.
正确答案：
第五章单元测试
1、以下组合体视图中绘制正确的是（）
A.
B.
C.
D.
正确答案：
2、以下组合体视图中绘制完全正确的是（）
A.
B.
C.
D.
正确答案：

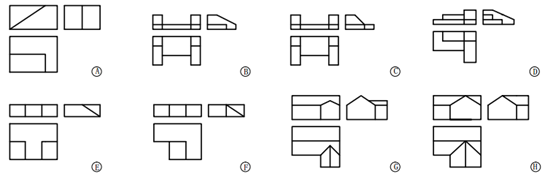

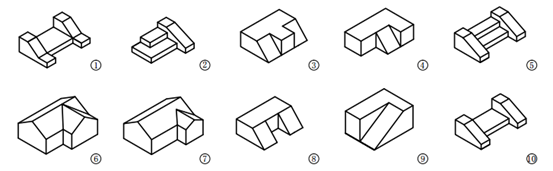

3、下面两组图中，组合体与相应三视图对应正确的是（）
A.
B.
C.
D.
正确答案：
4、下面组合体尺寸标注中，标注正确的是（）
A.
B.
C.
D.
正确答案：
5、下图中组合体三视图正确的是（）
A.
B.
C.
D.
正确答案：
6、以下组合体视图中绘制正确的是（）
A.
B.
C.
D.
正确答案：
7、以下组合体视图中绘制完全正确的是（）
A.
B.
C.
D.
正确答案：
8、下面两组图中，组合体与相应三视图对应正确的是（）
A.
B.
C.
D.
正确答案：
9、下面组合体尺寸标注中，标注正确的是（）
A.
B.
C.
D.
正确答案：
10、下图中组合体三视图正确的是（）
A.
B.
C.
D.
正确答案：
第六章单元测试
1、剖面图和断面图分别是（）的投影。
A.形体，形体
B.截面，截面
C.形体，截面
D.截面，形体
正确答案：形体，截面
2、如图所示钢筋混凝土梁1-1断面图绘制正确的是（）
A.
B.
C.
D.
正确答案：
3、以下说法正确的是（）
A.阶梯剖是由两个平行的剖切平面剖切物体得到的剖面图
B.旋转剖标注符号“┛”表示剖切平面位置和旋转方向
C.用假象的剖切平面将形体剖开，将截面形状绘制出来同时绘制图例线并标注得到的视图称做剖面图
D.断面图绘制中，编号注写位置表示断面图的投影方向
正确答案：断面图绘制中，编号注写位置表示断面图的投影方向
4、版剖面图尺寸标注下图中正确的是（）
A.
B.
C.
D.
正确答案：

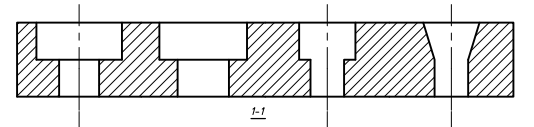

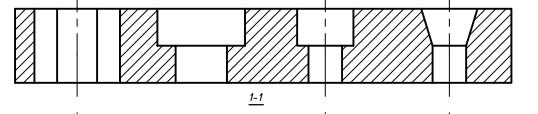

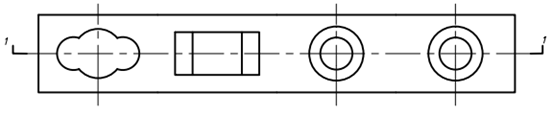

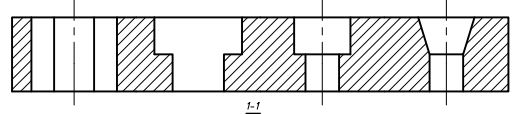

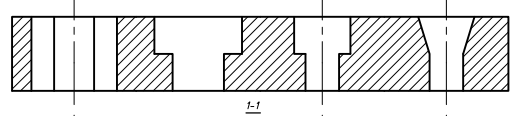

5、与下图题目中相对应的剖面图为（）
A.
B.
C.
D.
正确答案：
6、剖面图和断面图分别是（）的投影。
A.形体，形体
B.截面，截面
C.形体，截面
D.截面，形体
正确答案：形体，截面

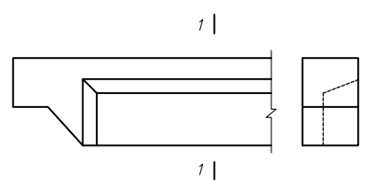

7、如图所示钢筋混凝土梁1-1断面图绘制正确的是（）
A.
B.
C.
D.
正确答案：
8、以下说法正确的是（）
A.阶梯剖是由两个平行的剖切平面剖切物体得到的剖面图
B.旋转剖标注符号“┛”表示剖切平面位置和旋转方向
C.用假象的剖切平面将形体剖开，将截面形状绘制出来同时绘制图例线并标注得到的视图称做剖面图
D.断面图绘制中，编号注写位置表示断面图的投影方向
正确答案：断面图绘制中，编号注写位置表示断面图的投影方向
9、版剖面图尺寸标注下图中正确的是（）
A.
B.
C.
D.
正确答案：
10、与下图题目中相对应的剖面图为（）
A.
B.
C.
D.
正确答案：
第一章单元测试
1、A点在B点的（）
A.上、左、后方
B.下、右、后方
C.下、左、前方
D.下、右、前方
正确答案：下、左、前方
2、下图中分别是（）
A.铅垂线和正平线
B.侧平线和正平线
C.正平线和侧平线
D.侧平线和铅垂线
正确答案：侧平线和铅垂线
3、侧面投影补充正确的是（）
A.
B.
正确答案：
4、两图中图中表示两直线关系分别为（）
A.平行和相交
B.交叉和相交
C.平行和交叉
D.交叉和交叉
正确答案：平行和相交
5、判断点M和点N属不属于平面ABC（）
A.M属于N不属于
B.M不属于N不属于
C.M不属于N属于
D.M，N均属于
正确答案：M不属于N属于
6、A点在B点的（）
A.上、左、后方
B.下、右、后方
C.下、左、前方
D.下、右、前方
正确答案：下、左、前方
7、下图中分别是（）
A.铅垂线和正平线
B.侧平线和正平线
C.正平线和侧平线
D.侧平线和铅垂线
正确答案：侧平线和铅垂线
8、侧面投影补充正确的是（）
A.
B.
正确答案：
9、两图中图中表示两直线关系分别为（）
A.平行和相交
B.交叉和相交
C.平行和交叉
D.交叉和交叉
正确答案：平行和相交
10、判断点M和点N属不属于平面ABC（）
A.M属于N不属于
B.M不属于N不属于
C.M不属于N属于
D.M，N均属于
正确答案：M不属于N属于
