智慧树知到《土木工程制图（山东联盟）》章节测试答案
智慧树知到《土木工程制图（山东联盟）》章节测试答案
第一章单元测试
1、我们国家标准规定的图纸幅面尺寸有（）种。
A.4
B.5
C.3
D.2
正确答案：5
2、一物体图纸上标注1000，绘图比例为1:2，则该物体实际尺寸为（）。
A.1000
B.2000
C.200
D.500
正确答案：2000
3、绘图比例是（）。
A.比例尺上的比例刻度
B.图上尺寸数字的换算系数
C.图形与实物相应要素的线性尺寸之比
D.实物与图形相应要素的线性尺寸之比
正确答案：图形与实物相应要素的线性尺寸之比
4、图纸上的字必须按规定自豪书写，字体的字号是指（）。
A.标准中的编号
B.序号
C.字体的宽度
D.字体的高度
正确答案：字体的高度
5、半径为R（R<R1）的圆与半径为R1的大圆弧内切时，半径为R的圆弧的圆心一定在（）。
A.以小圆弧的圆心为圆心的圆弧上
B.以已知小圆弧（R）的圆心为圆心，以R1-R为半径的圆弧上
C.以已知大圆弧（R1）的圆心为圆心，以R1+R为半径的圆弧上
D.以已知大圆弧（R1）的圆心为圆心，以R1-R为半径的圆弧上
正确答案：以已知大圆弧（R1）的圆心为圆心，以R1-R为半径的圆弧上
第二章单元测试
1、直线EF是（）。
A.正平线
B.侧垂线
C.水平线
D.侧平线
正确答案：正平线

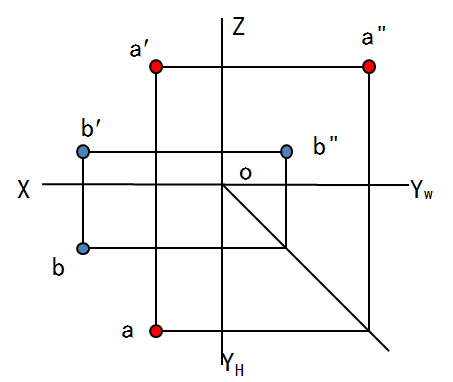

2、A在B点的（）
A.右方、前方、上方
B.左方、后方、上方
C.左方、前方、上方
D.右方、后方、上方
正确答案：右方、前方、上方

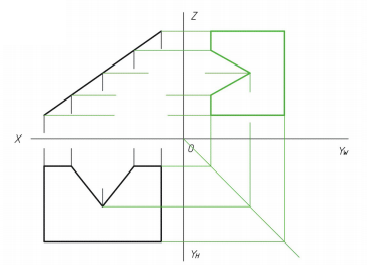

3、判断以下平面是（）面。
A.侧平面
B.正垂面
C.正平面
D.水平面
正确答案：正垂面
4、判断下列两直线与平面间平行还是不平行（）。
A.不平行，平行
B.平行，平行
C.不平行，不平行
D.平行，不平行
正确答案：平行，不平行

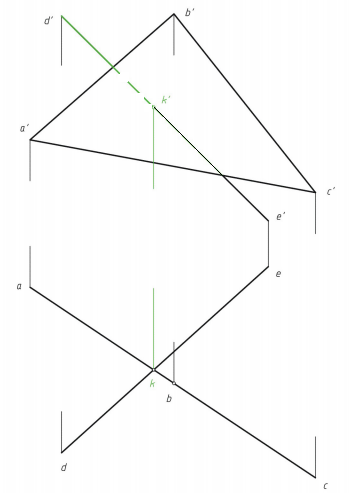

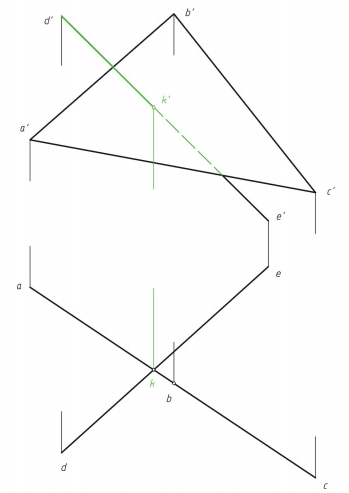

5、下列（）直线与平面的作图是正确的。
A.
B.
正确答案：
第三章单元测试
1、以下描述正确的是（）。
A.曲面立体是曲面围成的立体
B.平面和立体相交形成的表面交线叫相贯线
C.圆锥与平面相交形成的表面交线有椭圆、双曲线、抛物线三种
D.圆柱面上母线的轨迹称为素线
正确答案：圆柱面上母线的轨迹称为素线

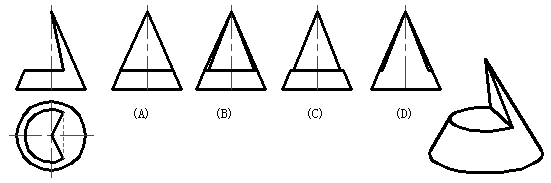

2、以下（）侧面投影是正确的。
A.C
B.D
C.B
D.A
正确答案：C

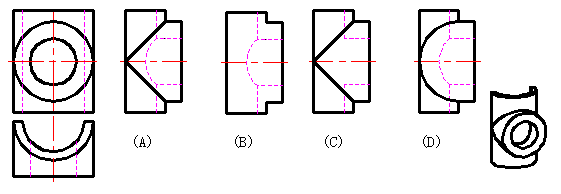

3、选择正确的侧面投影图（）。
A.B
B.D
C.A
D.C
正确答案：C

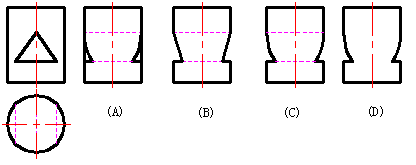

4、选择正确的侧面投影（）。
A.D
B.C
C.B
D.A
正确答案：A
5、圆锥与四棱柱相贯，相贯线有四条（）组成。
A.圆弧
B.双曲线
C.椭圆
D.抛物线
正确答案：双曲线
第四章单元测试
1、正等轴测投影图与斜二轴测投影图分别采用了（）投影方式。
A.斜投影法与斜投影法
B.正投影法与正投影法
C.斜投影法与正投影法
D.正投影法与斜投影法
正确答案：正投影法与斜投影法
2、选择正确的正等轴测投影图。
A.
B.
C.
D.
正确答案：
3、以下说法( )是正确的。
A.四心法画出的椭圆是精确的椭圆
B.投影面平行圆的轴测投影一定是椭圆
C.立体表面上棱线轴测投影的长度等于其实际长度
D.投影面平行圆的正等轴测投影图示椭圆
正确答案：投影面平行圆的正等轴测投影图示椭圆
4、轴测投影与透视投影分别采用了（）投影方式。
A.斜投影法与中心投影法
B.正投影法与中心投影法
C.正投影法与斜投影法
D.平行投影法与中心投影法
正确答案：平行投影法与中心投影法
5、正等轴测投影图的轴间角与轴向伸缩系数是（）。
A.120,120,120，0.94
B.120,120,120,1
C.,90,135,135,1
D.120,120,120,0.82
正确答案：120,120,120,0.82
第五章单元测试

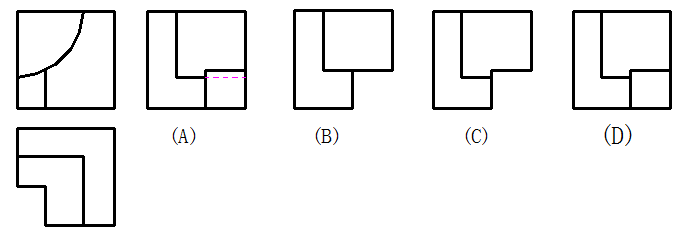

1、选择组合体正确的侧面投影。
A.A
B.B
C.D
D.C
正确答案：B
2、选择正确的侧面投影图（）。
A.A
B.C
C.D
D.B
正确答案：D

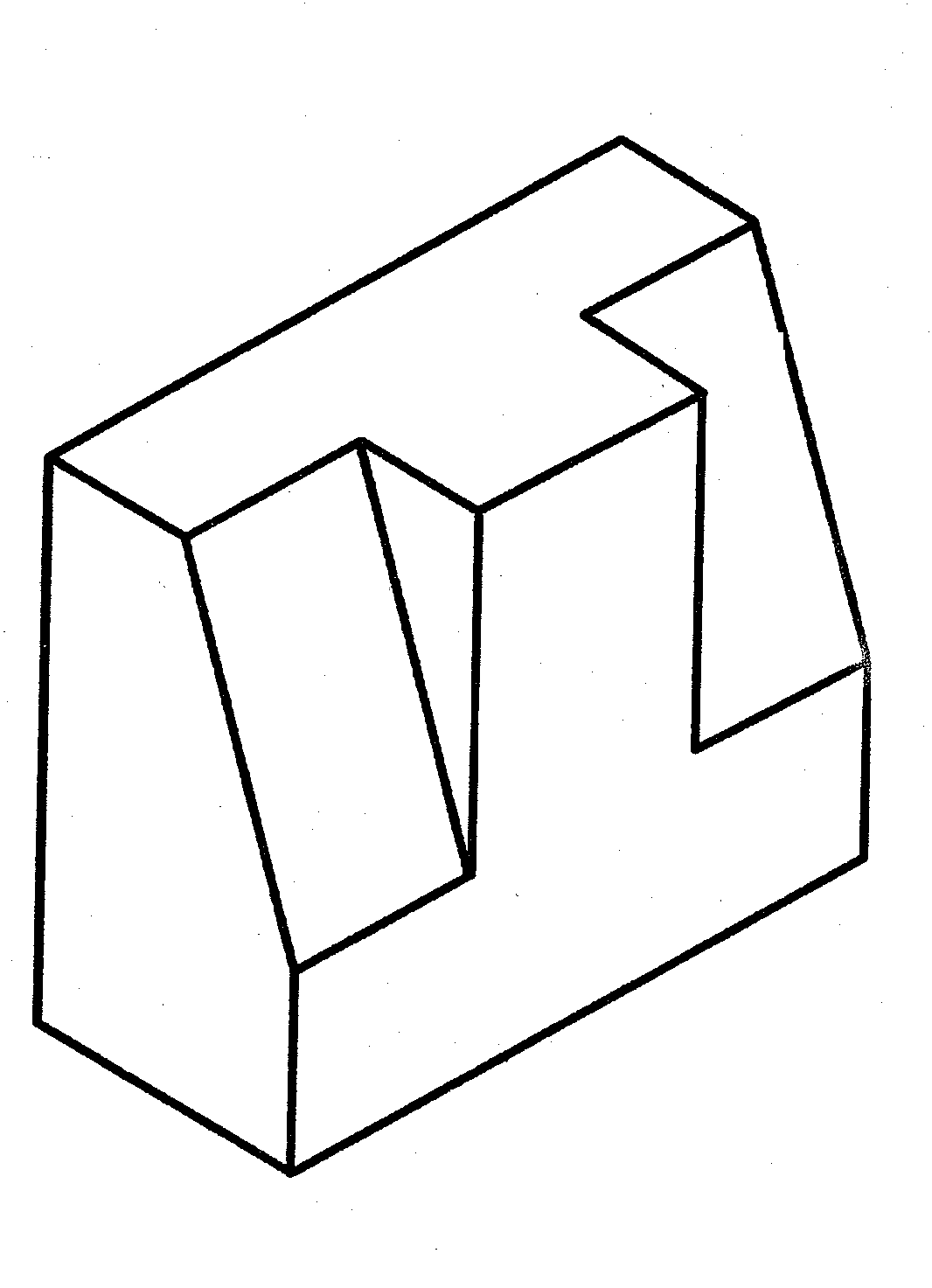

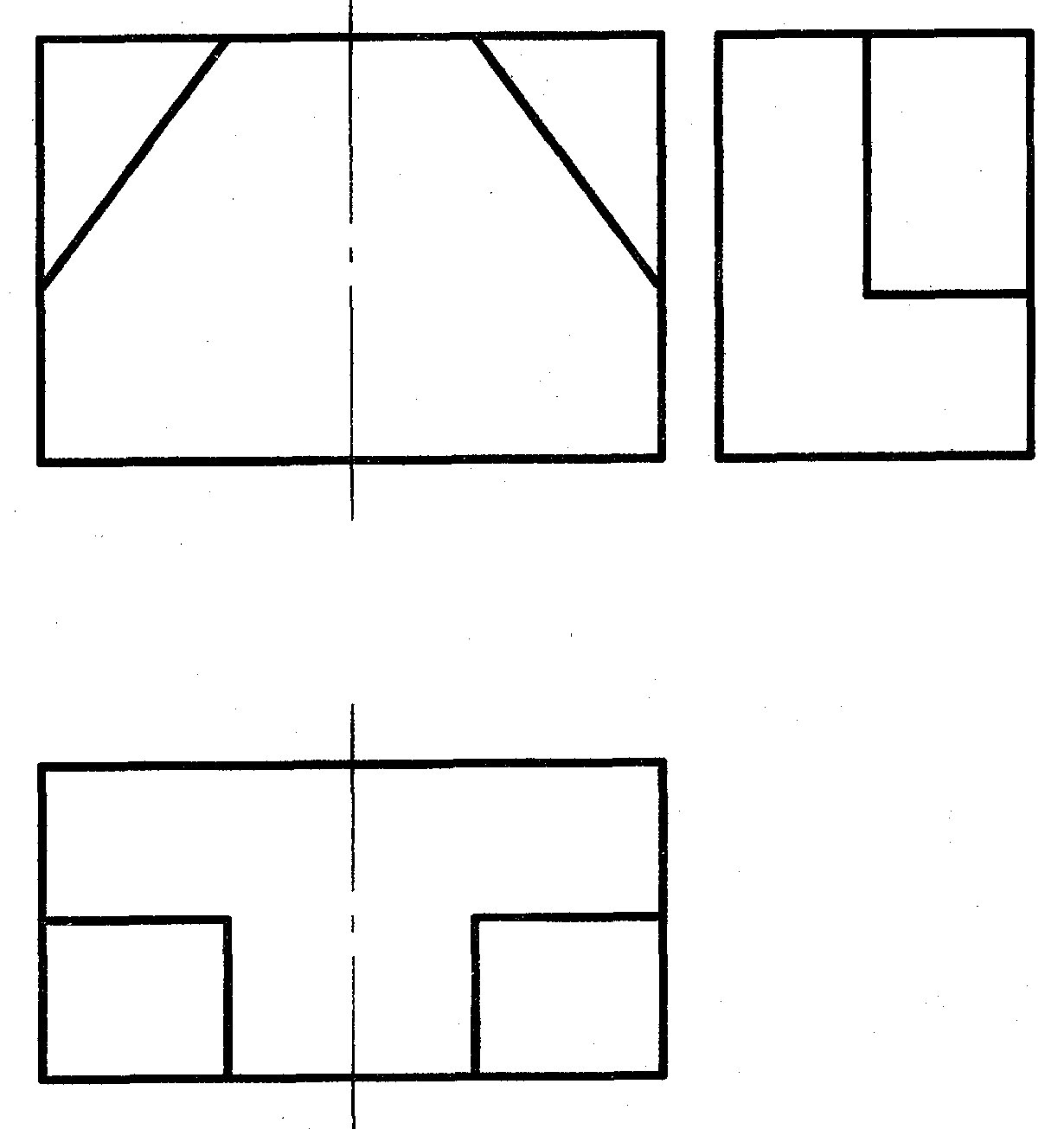

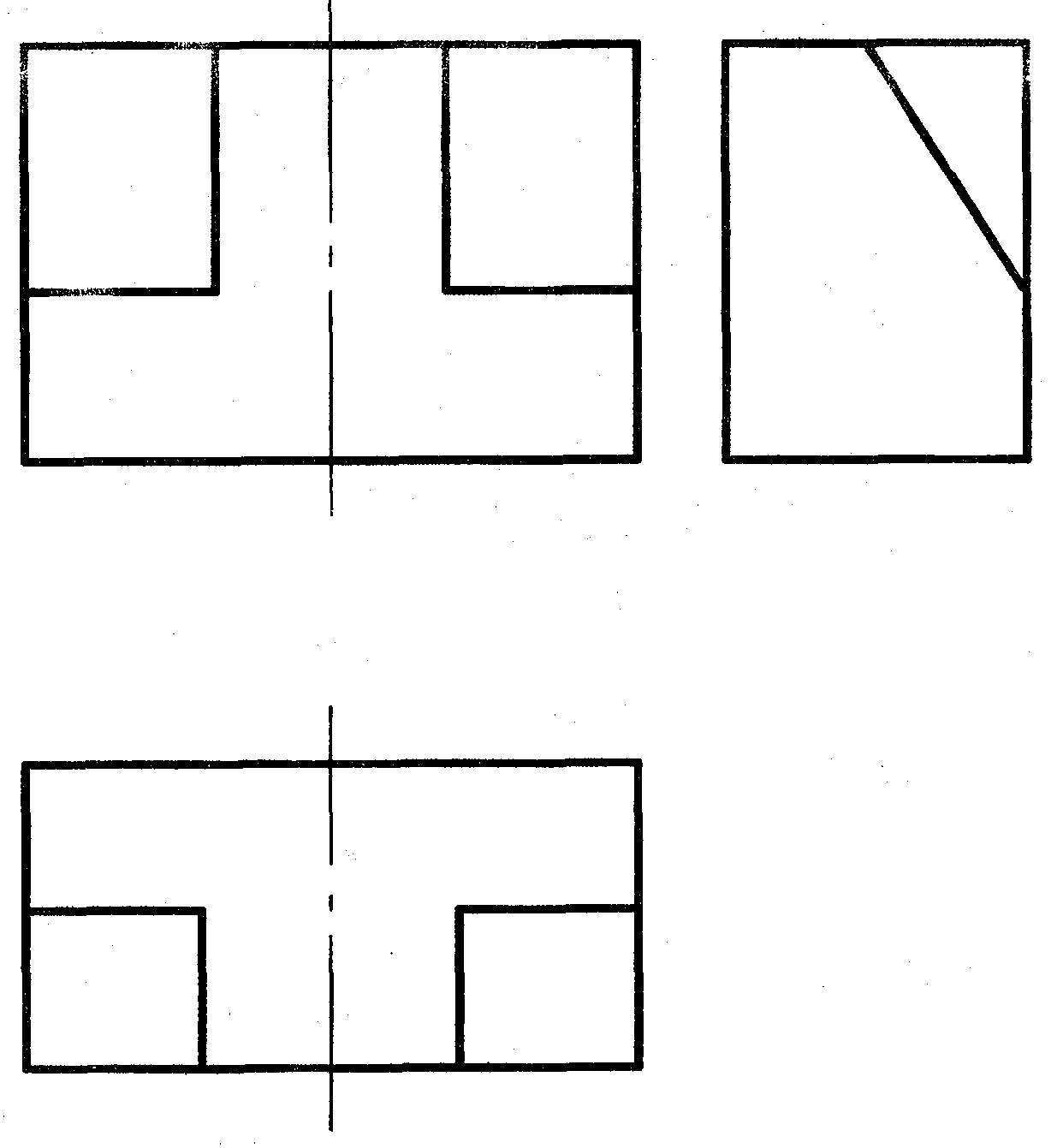

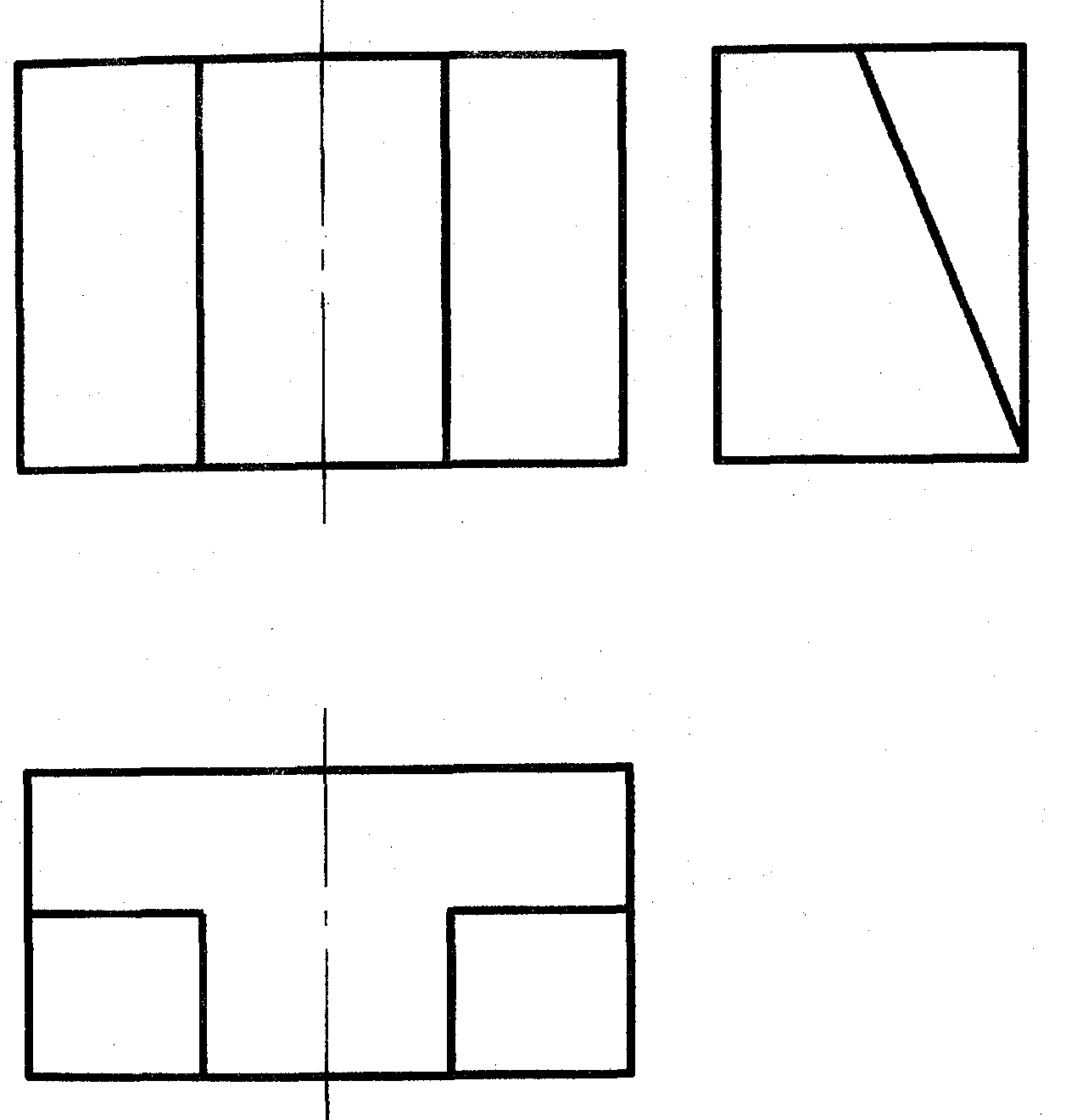

3、找出与轴测图相对应的三视图（）。
A.
B.
C.
D.
正确答案：
4、以下（）不是选择正面投影方向的原则。
A.有利于布图的原则
B.虚线最少原则
C.稳定性原则
D.形状特征原则
正确答案：稳定性原则
5、截平面与两个同轴阶梯圆柱轴线平行相交时，正确的截交线投影的编号为（ ）。
A.C
B.A
C.D
D.B
正确答案：B
第六章单元测试
1、斜视图是（）。
A.将形体向基本投影面投影
B.将形体的一部分向倾斜的投影面投影
C.将形体的一部分向基本投影面投影
D.将形体向倾斜投影面所做的投影
正确答案：将形体的一部分向倾斜的投影面投影

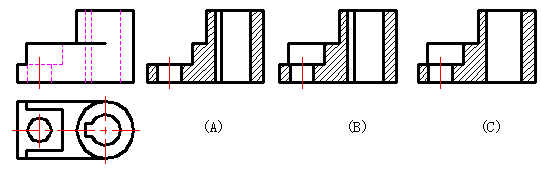

2、将立面图表达成全剖面图，选择正确的全剖面图。（）
A.B
B.C
C.D
D.A
正确答案：B

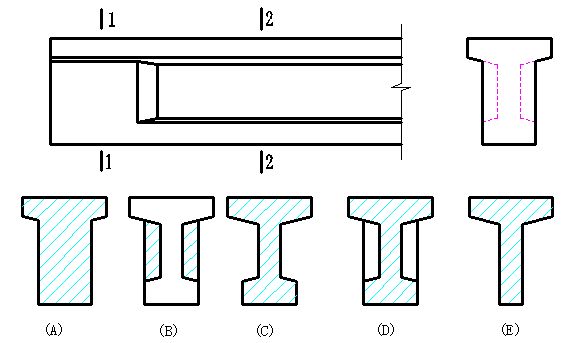

3、选择正确的1-1断面图与2-2断面图。（）
A.A和B
B.B和D
C.A和C
D.A和E
正确答案：A和C
4、对于半剖，以下说法错误的是（）。
A.半剖面图表达外形的一边不画虚线
B.半剖面图就是将形体切掉四分之一
C.半剖面图对称线一定画成点画线且不能省略
D.剖开的一边习惯上放在视图的右边或前边
正确答案：半剖面图就是将形体切掉四分之一
5、阶梯剖面图在剖切平面转折处（）线。
A.不画线
B.画实线
C.画虚线
正确答案：不画线
第七章单元测试
1、以下（）不属于公路路线工程图。
A.路基横断面图
B.公路路线平面图
C.公路路线纵断面图
D.路线的轴测图
正确答案：路线的轴测图
2、平面图中不会采用哪种方式表达方位。
A.指北针
B.风玫瑰
C.植物图例的朝向
D.坐标网
正确答案：风玫瑰
3、带缓和曲线的平曲线有（）各平曲线要素。
A.4
B.5
C.2
D.3
正确答案：5
4、不带缓和曲线的平曲线有（）个主点。
A.2
B.5
C.4
D.3
正确答案：5
5、在公路路线纵断面图中为了显示数值方向的高差，竖直方向的比例都会放大，若图纸长度方向比例为1:2000时，七竖直方向的比例一般为（）。
A.1:500
B.1:200
C.1:1000
D.1:2000
正确答案：1:200
第八章单元测试
1、三跨总跨径为170米的桥梁属于（）。
A.中桥
B.特大桥
C.大桥
D.小桥
正确答案：大桥
2、以下哪种不是钢筋按作用的分类。
A.受力筋
B.构造筋
C.光圆钢筋
D.箍筋
正确答案：光圆钢筋
3、桥位平面图的方位用（）表示。
A.等高线
B.路线走向
C.总是上北下南方向
D.指北针
正确答案：指北针
4、桥梁总体布置图一般采用（）个视图表达。
A.4
B.2
C.3
D.1
正确答案：3
5、U形桥台侧面投影一般采用（）表达方式。
A.一半台前视图和一半台后视图组成的组合视图
B.断面图
C.基本视图
D.剖面图
正确答案：一半台前视图和一半台后视图组成的组合视图
第九章单元测试

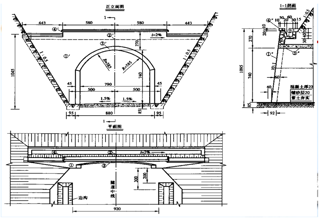

1、看洞门图，判断是哪一类洞门。
A.柱式洞门
B.洞口环框
C.翼墙式洞门
D.端墙式洞门
正确答案：端墙式洞门
2、以下哪种单孔跨径的小小桥属于涵洞。
A.8米
B.6米
C.4米
D.7米
正确答案：4米
3、隧道洞门图一般采用几个视图表达。
A.1
B.4
C.3
D.2
正确答案：3
4、圆管涵一般构造图的立面图一般采用什么样的表达方案。
A.基本视图
B.断面图
C.剖面图
D.局部视图
正确答案：剖面图
5、圆管涵哪个尺寸是公称尺寸。
A.圆管的直径
B.圆管的内径
C.圆管的外径
正确答案：圆管的内径
