智慧树知到《数字电子技术(山东联盟-泰山学院)》章节测试答案

智慧树知到《数字电子技术(山东联盟-泰山学院)》章节测试答案
第一章单元测试
1、十六进制数(7C)16转换为等值的十进制、二进制和八进制数分别为()。
A.(124)10(1111100)2(174)8
B.(123)10(1111101)2(174)8
C.(124)10(1111100)2(173)8
D.(123)10(1111100)2(173)8
正确答案:(124)10(1111100)2(174)8
2、最小项A′BC′D的逻辑相邻最小项是()。
A.A′BCD
B.A′BCD′
C.ABCD′
D.AB′CD
正确答案:A′BCD
3、已知下面的真值表,写出逻辑函数式为()。

A.Y=A′B′+AB
B.Y=A′B+AB
C.Y=A′B+AB′
D.Y=AB+A′B
正确答案:Y=A′B+AB′
4、因为逻辑表达式A+B+AB=A+B成立,所以AB=0成立。 ()
A.错
B.对
正确答案:错
5、4个不同进制的数376.125D、567.1O、110000000B、17A.2H,按大小排列的次序为
A.17A.2H>110000000B>576.1O>376.125D
B.376.125D>567.1O>110000000B>17A.2H
C.110000000B>17A.2H>376.125D>576.1O
D.567.1O>110000000B>17A.2H>376.125D
正确答案:110000000B>17A.2H>376.125D>576.1O
6、示波器测得的波形如图所示,以下哪个真值表符合该波形

A.

B.

C.

D.

正确答案:

7、示波器测得的波形如图所示,以下哪个函数式符合该波形

A.F=AB
B.F=(AB)’
C.F=(A+B)’
D.F=A+B
正确答案:F=AB
8、用卡诺图将下式化简为最简与或函数式,正确的是
Y(A,B,C,D)=∑m(2,3,7,8,11,14)+ ∑d(0,5,10,15)
A.
Y=CD+B'D'+AC

B.
Y=CD+ACD'+A'B'C+ AB'C

C.
Y=CD+CD'+A'B'C

D.
Y=CD+B'C'D'+ACD'+A'B'C

正确答案:
Y=CD+B'D'+AC

9、已知逻辑函数F=AC+BC'+A'B,以下叙述正确的有
A.逻辑函数的与非式为F=((AC) ' (BC') ' (A'B) ') '
B.逻辑函数的反函数表达式为F'=(A'+C')∙(B'+C)∙(A+B')
C.逻辑函数的最简与或式为F=AC+B
D.逻辑函数的最简与或式为F=AC+A'B
正确答案:逻辑函数的与非式为F=((AC) ' (BC') ' (A'B) ') ';
逻辑函数的反函数表达式为F'=(A'+C')∙(B'+C)∙(A+B');
逻辑函数的最简与或式为F=AC+B
10、逻辑函数Y=A'B'C'D+A'BD'+ACD+AB',其最小项之和的形式正确的是
A.Y=A'B'C'D+A'BC'D'+ A'BCD'+AB'CD+ABCD+ AB'CD'+ AB'C'D+ AB'C'D'
B.Y=∑(1,4,6,8,9,10,11,15)
C.Y=A'B'C'D+A'BC'D'+ A'BCD'+AB'CD+ABCD + AB'C'D+ AB'C'D'
D.
Y=m1+m4+m6+m8+m9+m10+m11+m15
正确答案:Y=A'B'C'D+A'BC'D'+ A'BCD'+AB'CD+ABCD+ AB'CD'+ AB'C'D+ AB'C'D';
Y=∑(1,4,6,8,9,10,11,15)
;
Y=m1+m4+m6+m8+m9+m10+m11+m15
第二章单元测试
1、组合逻辑电路通常由门电路和寄存器组合而成。()
A.错
B.对
正确答案:错
2、对以下电路,逻辑功能描述正确的是()。

A.A=0时,Y=B;A=1时,Y=B′
B.A=0时,Y=B;A=1时,Y=B
C.A=0时,Y=B′;A=1时,Y=B
D.A=0时,Y=B′;A=1时,Y=B′
正确答案:A=0时,Y=B;A=1时,Y=B′
3、TTL电路在正逻辑系统中,以下各种输入()相当于输入逻辑“0”。
A.通过电阻3.2kΩ接电源
B.通过电阻200Ω接地
C.悬空
D.通过电阻3.2kΩ接地
正确答案:通过电阻200Ω接地
4、以下哪个逻辑函数式能表示下面的电路()。

A.((AB)+(BC))′
B.(AB)+(BC)
C.((AB) · (BC))′
D.(AB) · (BC)
正确答案:(AB)+(BC)
5、下图由74LS00构成的实验连线图,实现的逻辑功能是

A.Y=A+B
B.Y=(AB)′
C.Y=AB
D.Y=(A+B)′
正确答案:Y=(AB)′
6、CMOS数字集成电路与TTL数字集成电路相比,以下哪些是CMOS电路的优点
A.抗干扰能力强
B.微功耗
C.高速度
D.电源范围宽
正确答案:抗干扰能力强;
微功耗;
电源范围宽
7、图中G1和G2为三态门,G3为TTL或非门。若取R=100kΩ,则F=();而当R=100Ω时,F=()。

A.0 B′
B.1 (A′X′+B′X) ′
C.0 (A′X′+B′X) ′
D.1 A′
正确答案:0 (A′X′+B′X) ′
8、电路为CMOS门电路,要想使F=A′,选择正确答案。

A.正确,错误,错误,错误
B.正确,正确,正确,错误
C.
错误,错误,错误,错误
D.正确,正确,错误,错误
正确答案:
错误,错误,错误,错误
9、关于74LS00与74HC00的叙述以下哪些是正确的
A.它们的引脚图完全相同
B.它们一般可以替代
C.它们的参数完全相同
D.它们的逻辑功能完全相同
正确答案:它们的引脚图完全相同;
它们一般可以替代;
它们的逻辑功能完全相同
10、图中万用表量程为5V,内阻为20kΩ/V。当vI1接高电平3.2V时,若与非门为TTL门电路,则vI2测得的电压为(),若与非门为CMOS门电路,则vI2测得的电压为() 。

A.1.4V,0V
B.0V,0V
C.3.2V,0V
D.3.2V,3.2V
正确答案:1.4V,0V
第三章单元测试
1、设某函数的表达式F=A+B,假设A为高位,若用四选一数据选择器来设计,则数据端D0D1D2D3的状态是
A.0111
B.1000
C.0101
D.1010
正确答案:0111
2、对应于以下电路,描述其输出正确的是

A.

B.

C.Z输出为1
D.Z输出为0
正确答案:

3、半加器逻辑符号如图所示,当C=1,S=0时,A和B分别为()。

A.A=0,B=0
B.A=1,B=1
C.A=1,B=0
D.A=0,B=1
正确答案:A=1,B=1
4、一个8选1的数据选择器,当选择控制端A2A1A0的值为100时,输出端输出(  )的值。
A.0
B.D5
C.D4
D.1
正确答案:D4
5、3线-8线译码器74LS138正常工作时,若A2A1A0=101,则输出为
A.Y5′为0,其余输出均为1
B.Y2′为0,其余输出均为1
C.Y5′为1,其余输出均为0
D.Y2′为1,其余输出均为0
正确答案:Y5′为0,其余输出均为1
6、下面关于74LS48的描述正确的是
A.它用来驱动共阴极数码管
B.它用来驱动共阳极数码管
C.它有4个输入端,7个输出端
D.它有4个输入端,10个输出端
正确答案:它用来驱动共阴极数码管
;
它有4个输入端,7个输出端
7、这是一个由3线-8线译码器构成的8路数据分配器,当A2A1A0=110时,数据D=0,则输出Y′7Y′6Y′5Y′4Y′3Y′2Y′1Y′0为

A.11111101
B.10111111
C.11111111
D.01000000
正确答案:10111111
8、下面由数据选择器构成的电路,其对应的输出表达式为

A.Y=1
B.Y=A′B′C+A′BC′+AB′C′+ABC
C.Y= 0
D.Y= A′B′C′+A′BC′+AB′C+ABC
正确答案:Y=A′B′C+A′BC′+AB′C′+ABC
9、由4位数值比较器74LS85构成的电路,其中A3A2A1A0输入的是8421BCD码,如果LED被点亮,说明输入A3A2A1A0对应的十进制数为

A.0~4
B.5~9
C.5~10
D.4~9
正确答案:5~9
10、关于全加器的叙述哪些是正确的
A.一位全加器有3个输入端,3个输出端
B.
一位全加器的逻辑符号

C.
一位全加器的真值表为

D.74LS283可以实现两个4位二进制数的加法运算
正确答案:
一位全加器的逻辑符号

;
一位全加器的真值表为

;
74LS283可以实现两个4位二进制数的加法运算
第四章单元测试
1、用触发器设计一个27进制的计数器,至少需要()个触发器。
A.6
B.7
C.5
D.4
正确答案:5
2、欲使JK触发器按Q*=Q工作,可使JK触发器的输入端()
A.J=Q,K=Q′
B.J=Q,K=1
C.J=Q′,K=Q
D.J=K=1
正确答案:J=Q,K=Q′
3、为实现将D触发器转换为T触发器,如图示的虚框内应是 ()。

A.与非门
B.异或门
C.或非门
D.同或门
正确答案:异或门

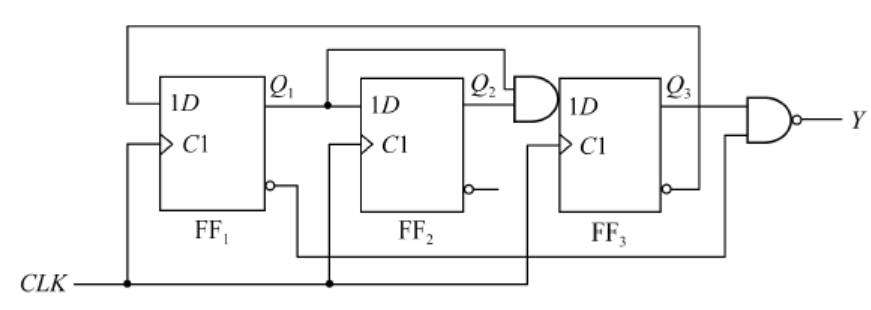

4、对下面电路描述正确的是(  )。

A.3个触发器是下降沿触发
B.这是异步时序逻辑电路
C.这是一个五进制计数器
D.这是一个四进制计数器
正确答案:这是一个五进制计数器
5、触发器具有记忆功能,常用来存储二进制信息,而且一个触发器可以存储0或1两位二进制信息。
A.错
B.对
正确答案:错
6、下图中满足Q*=1 的触发器是
A.

B.

C.

D.

正确答案:

7、下面对电路的描述正确的是

A.这是一个上升沿触发的D触发器,异步置位复位端低电平有效
B.这是一个上升沿触发的RS触发器,异步置位复位端低电平有效
C.这是一个上升沿触发的D触发器,异步置位复位端高电平有效
D.这是一个主从结构的D触发器,异步置位复位端高电平有效
正确答案:这是一个上升沿触发的D触发器,异步置位复位端高电平有效
8、已知下图触发器电路,以下波形描述正确的是

A.

B.

C.

D.

正确答案:

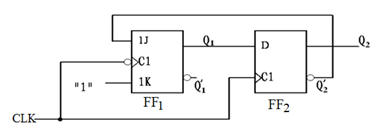

9、对下面电路的描述正确的有

A.FF1的驱动方程:J=Q2′,K=1;状态方程:Q1*= Q2Q1′
B.FF1为CLK下降沿触发,FF2为CLK上升沿触发
C.FF2的驱动方程:D=Q1;状态方程:Q2*= Q1
D. 这是一个同步时序逻辑电路
正确答案:FF1为CLK下降沿触发,FF2为CLK上升沿触发
;
FF2的驱动方程:D=Q1;状态方程:Q2*= Q1
10、对以下状态转换图描述正确的有

A.有6个无效状态
B.电路能自启动
C.有6个有效状态
D.有2个无效状态
正确答案:电路能自启动;
有6个有效状态;
有2个无效状态
第五章单元测试

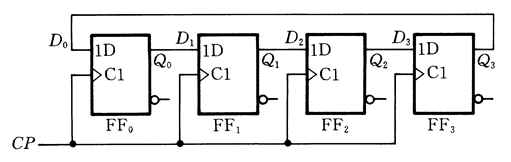

1、下面由4个D触发器构成的时序逻辑电路称为()计数器,有效状态有()个。

A.扭环形,6
B.环形,4
C.扭环形, 8
D.环形,2
正确答案:环形,4
2、在下列器件中,不属于时序逻辑电路的是()。
A.节拍脉冲发生器
B.序列信号检测器
C.环形计数器
D.数值加法器
正确答案:数值加法器
3、用74LS161构成120进制的计数器,需要()片能够实现。
A.4
B.1
C.3
D.2
正确答案:2
4、说明此电路利用()反馈方式,实现()进制计数器的功能。

A.置零法,十五
B.置零法,十二
C.置数法,十二
D.置数法,十五
正确答案:置数法,十二

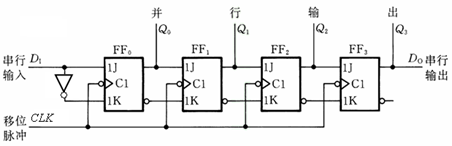

5、下面对电路的描述哪些是正确的

A.这是一个双向移位寄存器
B.这是一个单向移位寄存器
C.电路可以实现串行输入串行输出
D.电路可以实现串行输入并行输出
正确答案:这是一个单向移位寄存器
;
电路可以实现串行输入串行输出;
电路可以实现串行输入并行输出
6、这是由4个JK触发器构成的时序逻辑电路,下面的叙述正确的有

A.驱动方程J0=K0=1,J1=K1=Q0,J2=K2=Q0Q1,J3=K3=Q0Q1Q2
B.4个JK触发器均构成了T触发器
C.这是一个同步时序逻辑电路
D.这是一个异步时序逻辑电路
正确答案:驱动方程J0=K0=1,J1=K1=Q0,J2=K2=Q0Q1,J3=K3=Q0Q1Q2
;
4个JK触发器均构成了T触发器;
这是一个同步时序逻辑电路

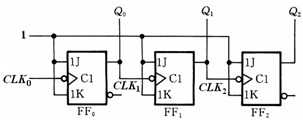

7、由3个JK触发器构成的时序逻辑电路如下图,下面关于电路的描述正确的有

A.3个JK触发器均是下降沿触发,因此是主从结构的触发器
B.这是一个异步时序逻辑电路
C.3个JK触发器均构成了T′ 触发器,所以都满足Q*=Q′
D.这是一个同步时序逻辑电路
正确答案:这是一个异步时序逻辑电路;
3个JK触发器均构成了T′ 触发器,所以都满足Q*=Q′
8、如果利用74LS160实现六进制计数器,需要6个有效状态,因此采取置零法时,RD′=(Q2Q0) ′

A.错
B.对
正确答案:错

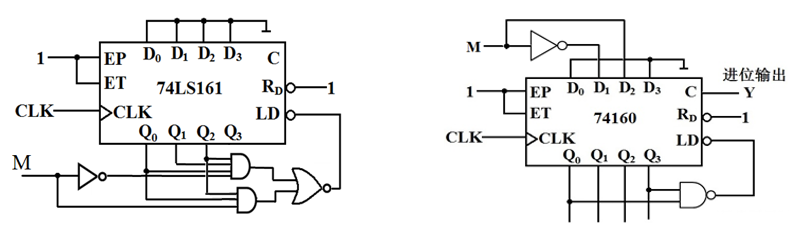

9、比较以下两个电路,叙述正确的有

A.两个电路都可以实现:M=1时,构成六进制计数器;M=0时,构成八进制计数器
B.两个电路都可以构成可变进制计数器
C.右侧电路可以实现:M=1时,构成六进制计数器;M=0时,构成八进制计数器
D.左侧电路可以实现:M=1时,构成六进制计数器;M=0时,构成八进制计数器
正确答案:两个电路都可以实现:M=1时,构成六进制计数器;M=0时,构成八进制计数器
;
两个电路都可以构成可变进制计数器
10、由4位二进制加法计数器74LS161和8选1数据选择器74LS151构成的序列信号发生器如图,CLK输入8个时钟信号,Y依次输出

A.01101010
B.11101000
C.00010111
D.不能确定
正确答案:11101000
第六章单元测试
1、多谐振荡器可产生()。
A.矩形脉冲
B.锯齿波
C.正弦波
D.三角波
正确答案:矩形脉冲
2、用555定时器构成单稳态触发器其输出脉宽为()
A.0.7RC
B.1.1RC
C.1.4RC
D.1.8RC
正确答案:1.1RC
3、用555定时器组成施密特触发器,当输入控制UCO外接10V电压时,回差电压为()
A.10V
B.6.66V
C.5V
D.3.33V
正确答案:5V
4、施密特触发器有()个稳定状态,多谐振荡器有()个稳定状态,单稳态触发器有()个稳定状态。
A.2、0、1
B.2、1、0
C.0、1、2
D.1、2 、3
正确答案:2、0、1
5、矩形波的占空比一定为50%。
A.对
B.错
正确答案:错
6、下图是555定时器的引脚图,以下叙述正确的有

A.4管脚为直接清零端,低电平有效
B.4管脚为直接清零端,高电平有效
C.5管脚为控制电压输入端,必须接电源
D.5管脚为控制电压输入端,可以通过0.01μF 电容接地
正确答案:4管脚为直接清零端,低电平有效;
5管脚为控制电压输入端,可以通过0.01μF 电容接地
7、55定时器内部有3个5kΩ的电阻,当没有控制电压输入时,两个阈值电压分别为1/3Vcc和2/3Vcc。
A.对
B.错
正确答案:对
8、欲将三角波转换为矩形波,可以利用单稳态触发器实现。
A.错
B.对
正确答案:错
9、由555定时器构成的电路如下图,关于电路的描述正确的有

A.构成的电路是多谐振荡器
B.脉冲波形的占空比为50%
C.构成的电路是单稳态触发器
D.脉冲波形高电平时间t=0.69(R1+R2)C
正确答案:构成的电路是多谐振荡器;
脉冲波形高电平时间t=0.69(R1+R2)C
10、单稳态触发器输出的脉冲信号的宽度一定是相等的。
A.对
B.错
正确答案:对
第七章单元测试
1、如果模拟电压满量程VFSR为15 V,8位D/A转换器可分辨的输出最小电压为()mV。
A.60
B.50
C.40
D.80
正确答案:60
2、A/D转换器中,常用于高精度、低速场合的是()。
A.逐次比较型
B.并联比较型
C.计数型
D.双积分型
正确答案:双积分型
3、要把0~1V的模拟电压量化输出为3位二进制代码,若将其分为8段,并取量化电平Δ=2/15V,则量化误差为
A.3/15V
B.1/8V
C.1/15V
D.2/15V
正确答案:1/15V
4、以下哪个对ADC的描述是正确的()。
A.模拟信号转换成数字信号的电路
B.数字信号转换成离散信号的电路
C.数字信号转换成模拟信号的电路
D.模拟信号转换成离散信号的电路
正确答案:模拟信号转换成数字信号的电路
5、D/A转换器的位数越多,转换精度越高。()
A.对
B.错
正确答案:对
6、以下哪些关于倒T型电阻网络D/A转换器的描述是正确的
A.电阻满足2nR
B.电阻只有R和2R
C.在开关状态转换时,不需要电流的建立时间
D.
输出电压

正确答案:电阻只有R和2R;
在开关状态转换时,不需要电流的建立时间;
输出电压

7、如图所示的DAC0832的电路中的工作方式为

A.不能确定
B.单缓冲方式
C.双缓冲方式
D.直通方式
正确答案:直通方式
8、关于DAC0832的叙述哪些是正确的
A.它内部的D/A转换器为倒T型电阻网络
B.它输出为电压信号,不需要外接运算放大器
C.它是8位D/A转换器,有8个数据输入端
D.它输出为电流信号,需要外接运算放大器
正确答案:它内部的D/A转换器为倒T型电阻网络
;
它是8位D/A转换器,有8个数据输入端;
它输出为电流信号,需要外接运算放大器
9、4位倒T形电阻网络D/A转换电路中,已知VREF=-8V,当d3d2d1d0=1000时,在输出端所产生的模拟电压值为
A.4V
B.2V
C.-2V
D.-4V
正确答案:4V
10、关于ADC0804的叙述哪些是正确的
A.有8个数据输入端
B.有8个数据输出端
C.它是把数字信号转换为模拟信号的集成块
D.它是把模拟信号转换为数字信号的集成块
正确答案:有8个数据输出端;
它是把模拟信号转换为数字信号的集成块
